Meshify 2 Compact vs Compact RGB / Kaufberatung

DERHansWurst

Lieutenant
Registriert
Sep. 2014
Beiträge
765
Guten Abend Community,

im Zuge eines CPU Upgrades spiele ich mit dem Gedanken, mein Gehäuse zu ersetzen. Ich nutze zur Zeit das bequiet Pure Base 600 (warum-Fragen sind unangebacht :D ).

Ich würde mir gerne ein schlichtes Gehäuse mit einem besseren Airflow zulegen. Das Meshify 2 hat mich da sehr angesprochen, ist aber deutlich zu groß, um es unter meinem Schreibtisch zu montieren. Daher fiel der Blick auf das Meshify 2 Compact.

Nun ist der Platz für die GPU doch eher begrenzt, was auch abhängig von der Wahl der Frontlüfter ist. Ich würde natürlich gerne 2x 140mm einbauen. In der Anleitung gibt es eine Grafik die zeigt, dass bei dem RBG Gehäuse mehr Platz ist. Es scheint so, als seien die Lüfter bei der RGB Variante vorne im Rahmen montiert; nicht hinter dem Rahmen, wie im normalen Compact. Das konnte ich zumindest irgendwie Videos entnehmen.

Bei beiden Gehäusen ist angegeben, dass man vorne 3x120mm oder 3x140mm montieren kann, aber die Grafik zu den Platzverhältnssen irritiert mich irgendwie. Und ich finde auch keine exakten Abmessungen des Innenraums.


Hier die Platzverhältnisse Compact vs Compact RGB:

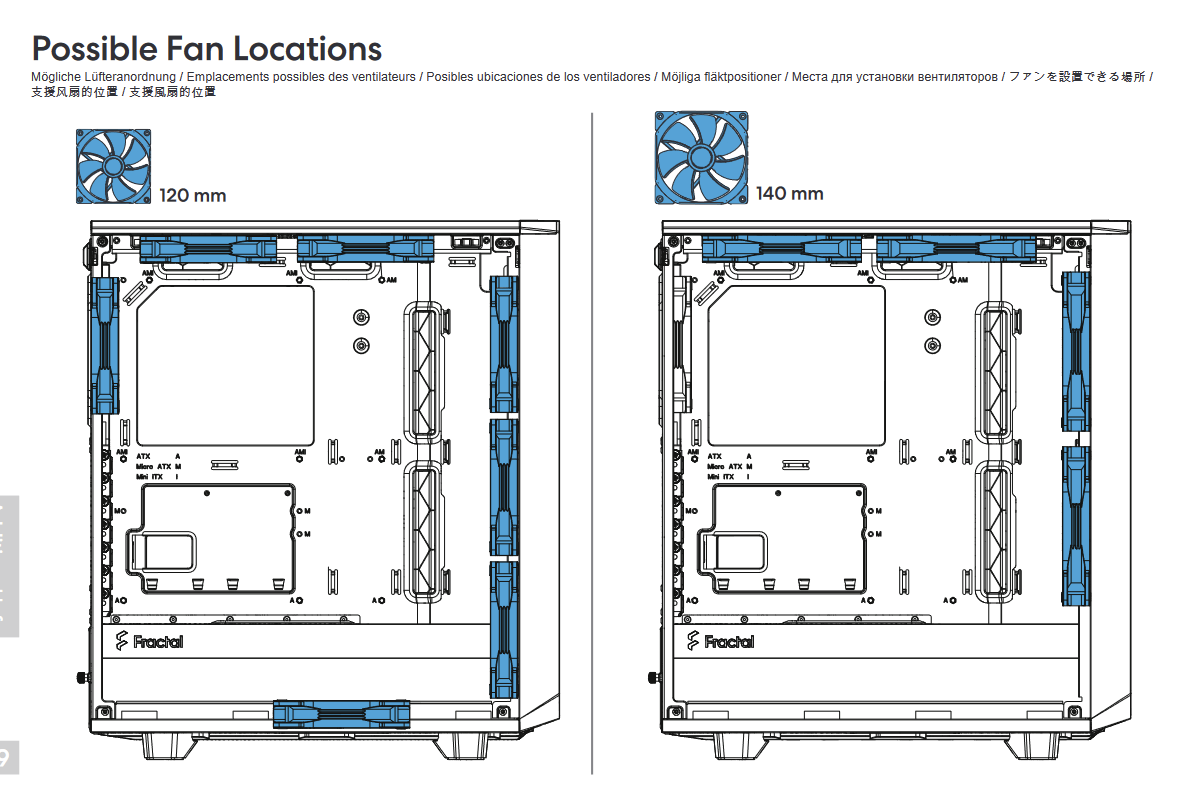

Hier die Lüfteranordnungen (die komischerweise für beide Gehäuse zählen)


Frage: ist das RGB Gehäuse anders aufgebaut und hat grundsätzlich mehr Platz für die GPU? Lassen sich dort dann dennoch 2x140mm montieren, ohne Platz zu verlieren?

Oder andere Frage: welches Gehäuse wäre in dieser Größe eine Alternative?


Vielen Dank vorab!

Evt das Fractal Focus 2 RGB?
Ergänzung ()

Das ist ähnlich groß wie das Meshify Compact.

Mal direkt im Support-Forum nachfragen?

https://www.computerbase.de/forum/forums/fractal-design-support.196/

Irgendwie klingt das komisch. Das ist exakt dasselbe Gehäuse, nur das in der RGB-Variante halt auch RGB-Lüfter verbaut sind.

Ich vermute mal:
Maximal 360mm geht bei beiden Gehäusen, wenn keine Frontlüfter verbaut sind. 341mm beim "normalen", weil die Lüfter 4mm dicker sind oder sowas und 345mm eben bei der RGB-Variante, weil die Lüfter näher am Mesh sitzen oder so...

Die 4mm werden jetzt doch aber nicht so entscheidend sein?

kachiri schrieb:
weil die Lüfter näher am Mesh sitzen oder so...
Und genau das ist meine Frage. Ich hoffe dass mir das jemand hier aus eigener Erfahrung sagen kann und/oder ne Empfehlung aussprechen könnte.

Ja ich würde natürlich sonst den Support anschreiben, aber das Forum erscheint mit irgendwie als eine einfachere um praxisnahere Quelle.
Ergänzung ()

kachiri schrieb:
Die 4mm werden jetzt doch aber nicht so entscheidend sein?
Das weiß ich ja nicht genau. In einem Video wurde gesagt, dass man die Lüfter dann nachträglich relativ fummlig montieren muss oder aber die GPU in chirurgischer Kleinarbeit einsetzen muss (meine Worte).
Ergänzung ()

Edit: evtl. an die Mods. Würde diesen Thread einfach im Support Forum verlinken oder kann den jemand dahin schieben?

@Fighter1993 Ich werde mir das mal genau anschauen.

Zuletzt bearbeitet:
Einfache Frage: Welche GPU ist es denn? 340mm sind dann ja schon eher die Monster :x

Es ist die 4070ti Gaming X Trio, mit 337mm machbar aber bei 341mm schon sau knapp.

Danke ans Team!

kachiri schrieb:
Das ist exakt dasselbe Gehäuse, nur das in der RGB-Variante halt auch RGB-Lüfter verbaut sind.
Hätte ich auch vermutet, aber nein und sorry, dass ich das erst heute aufgreife.

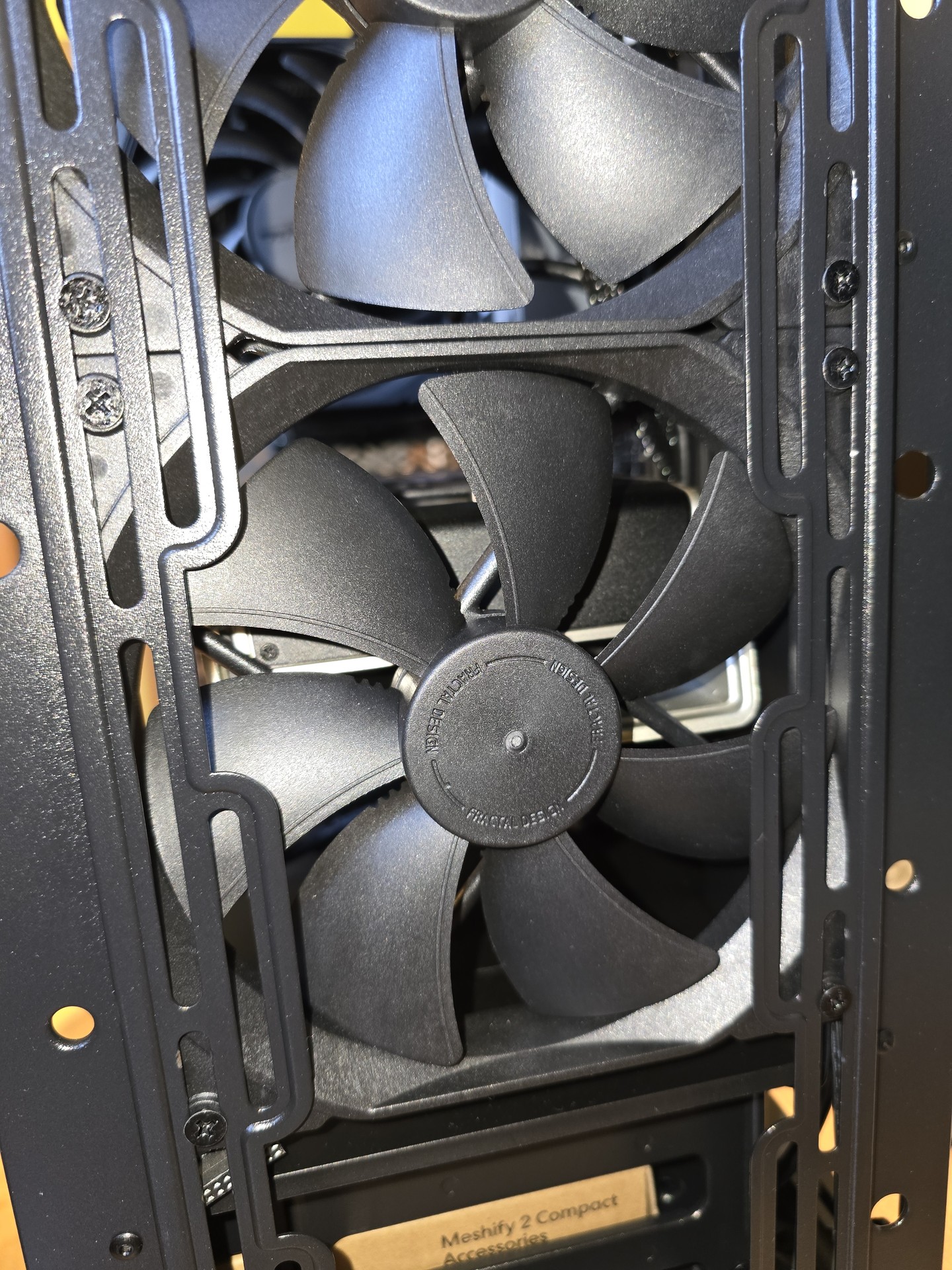

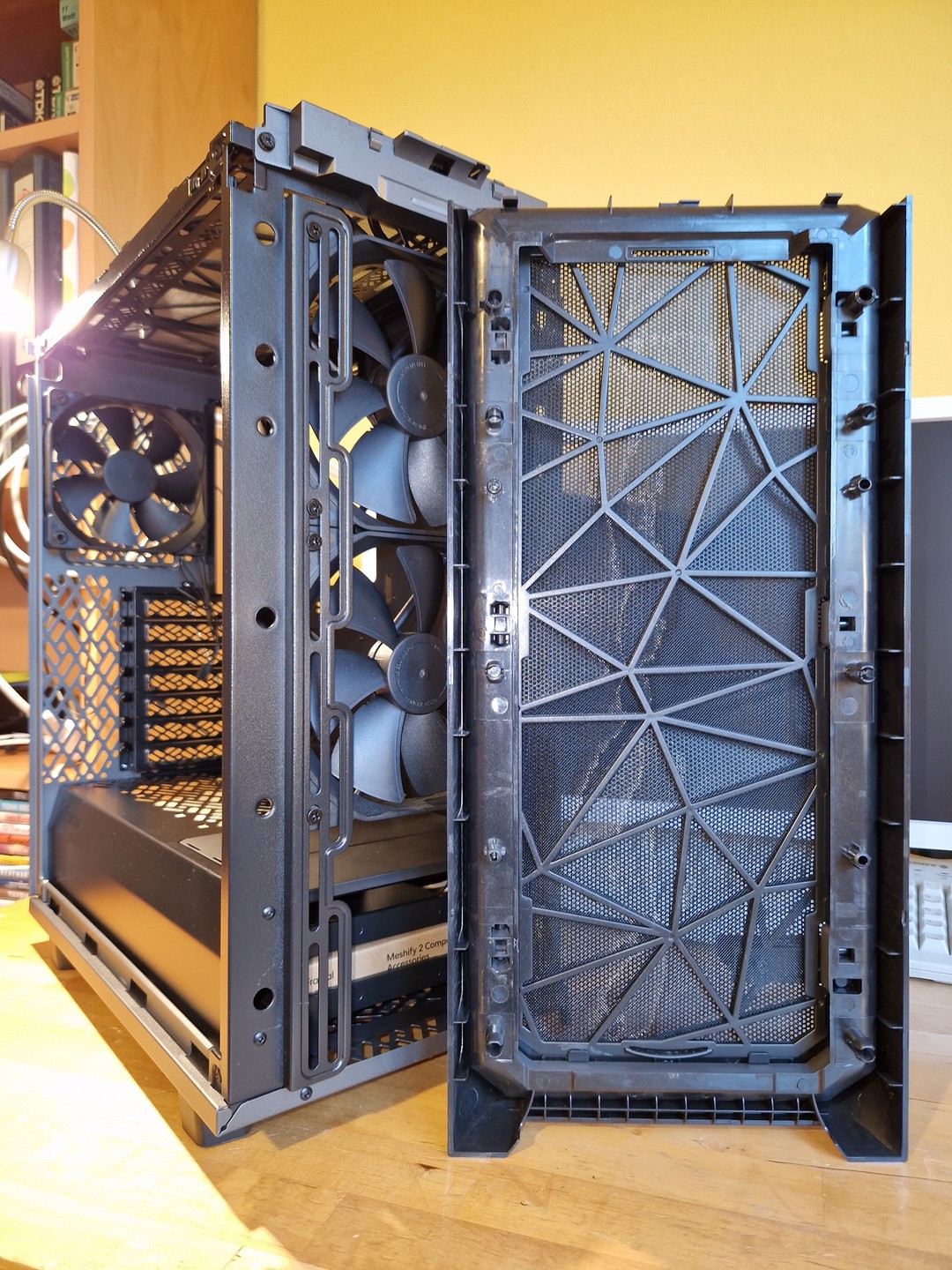

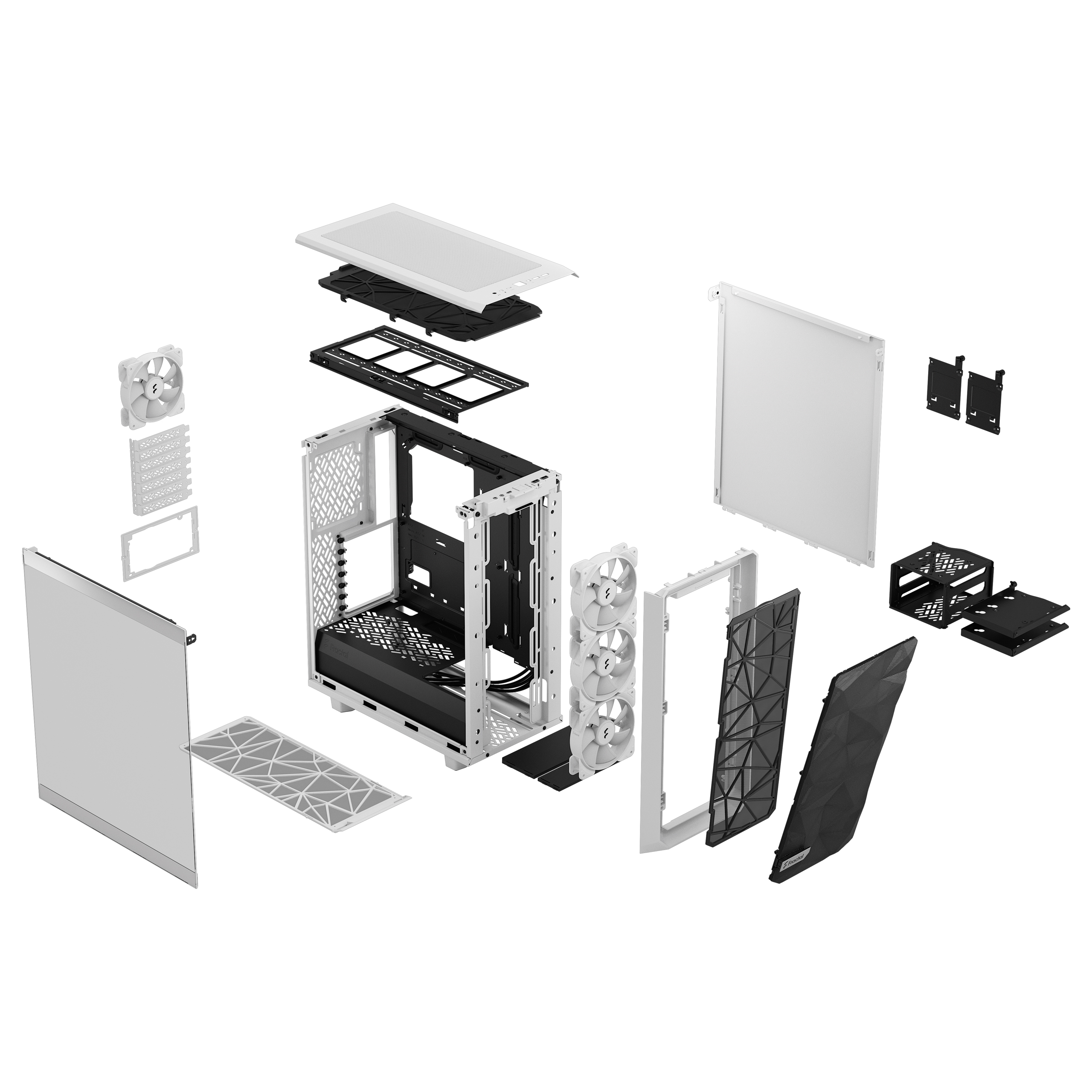

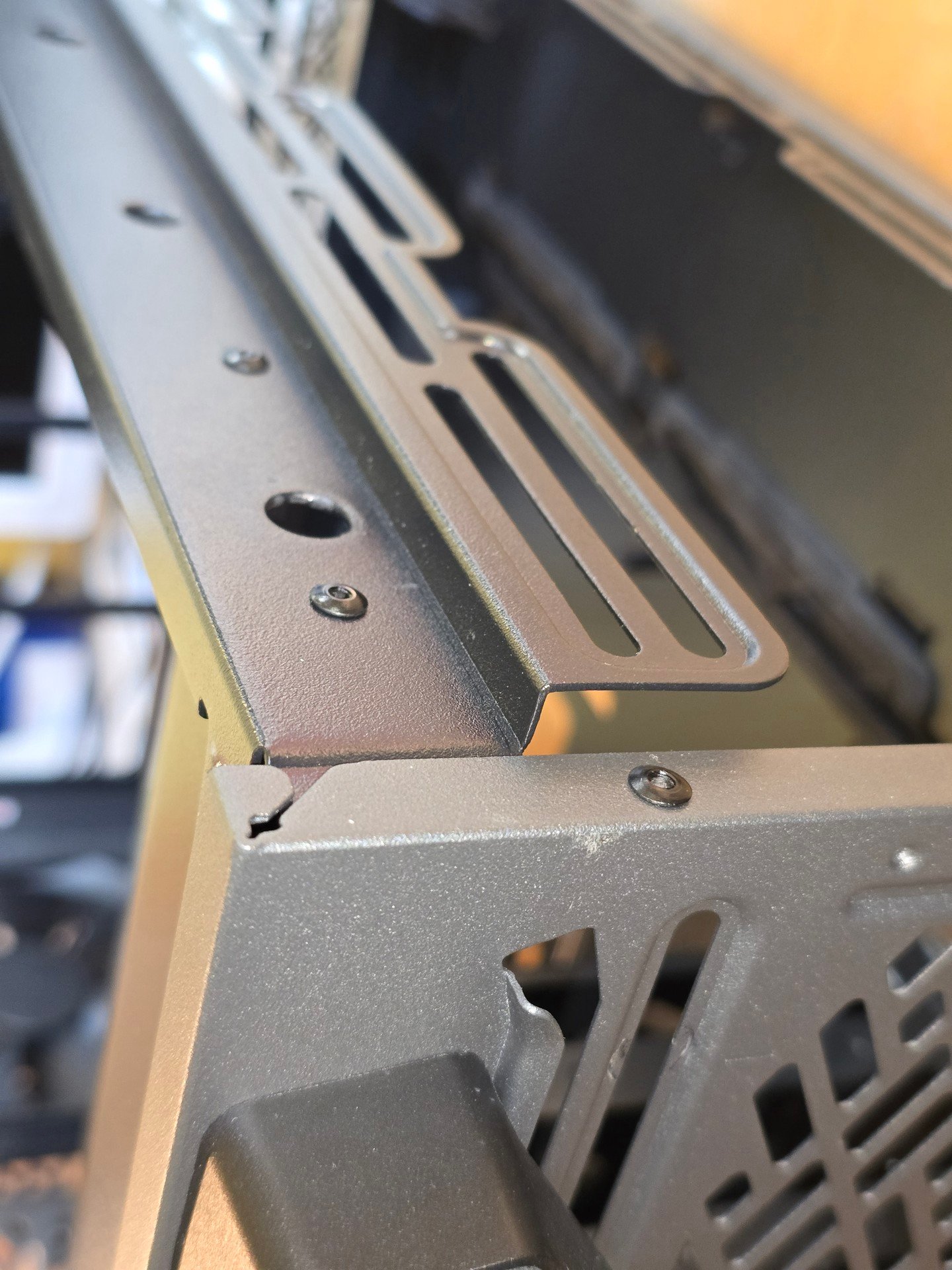

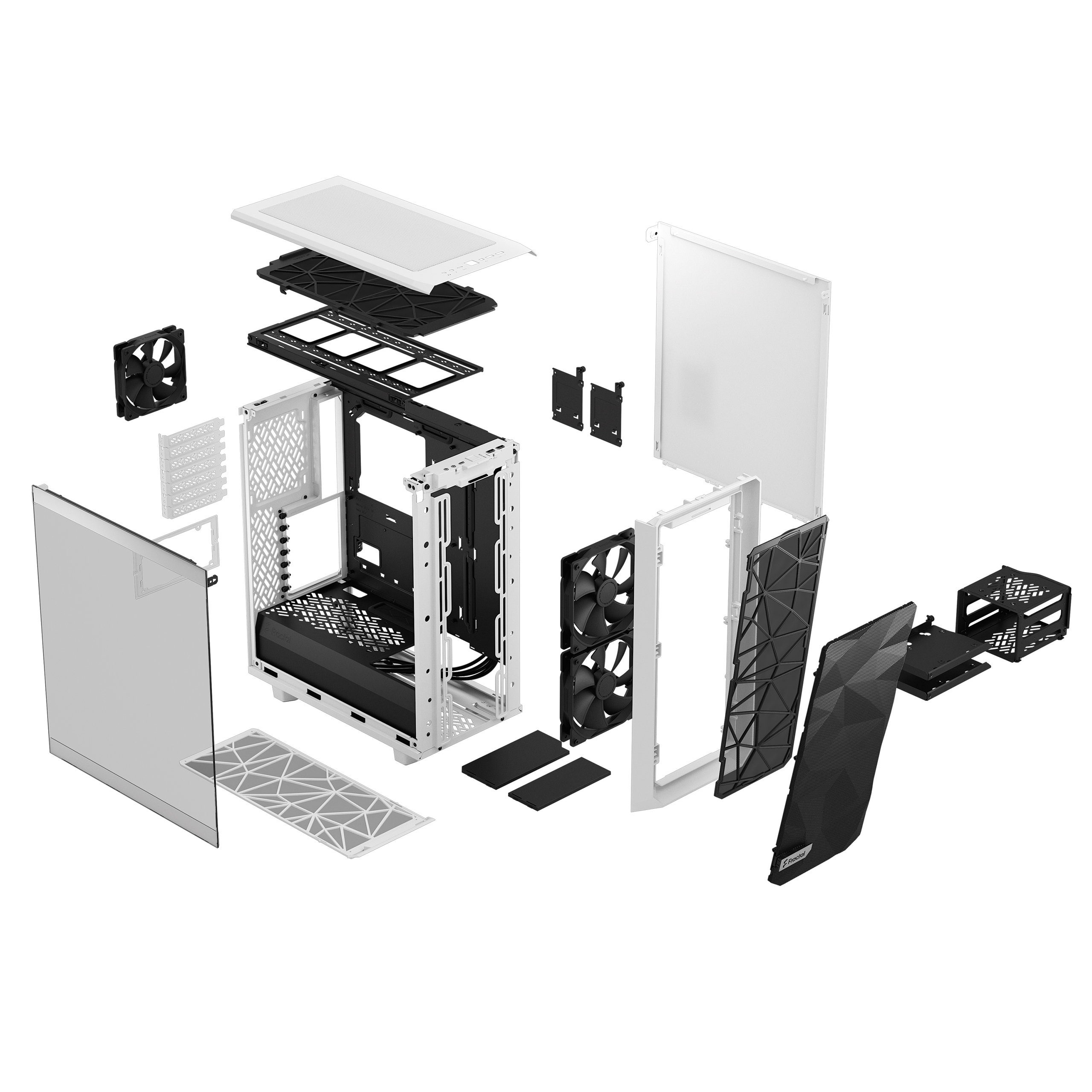

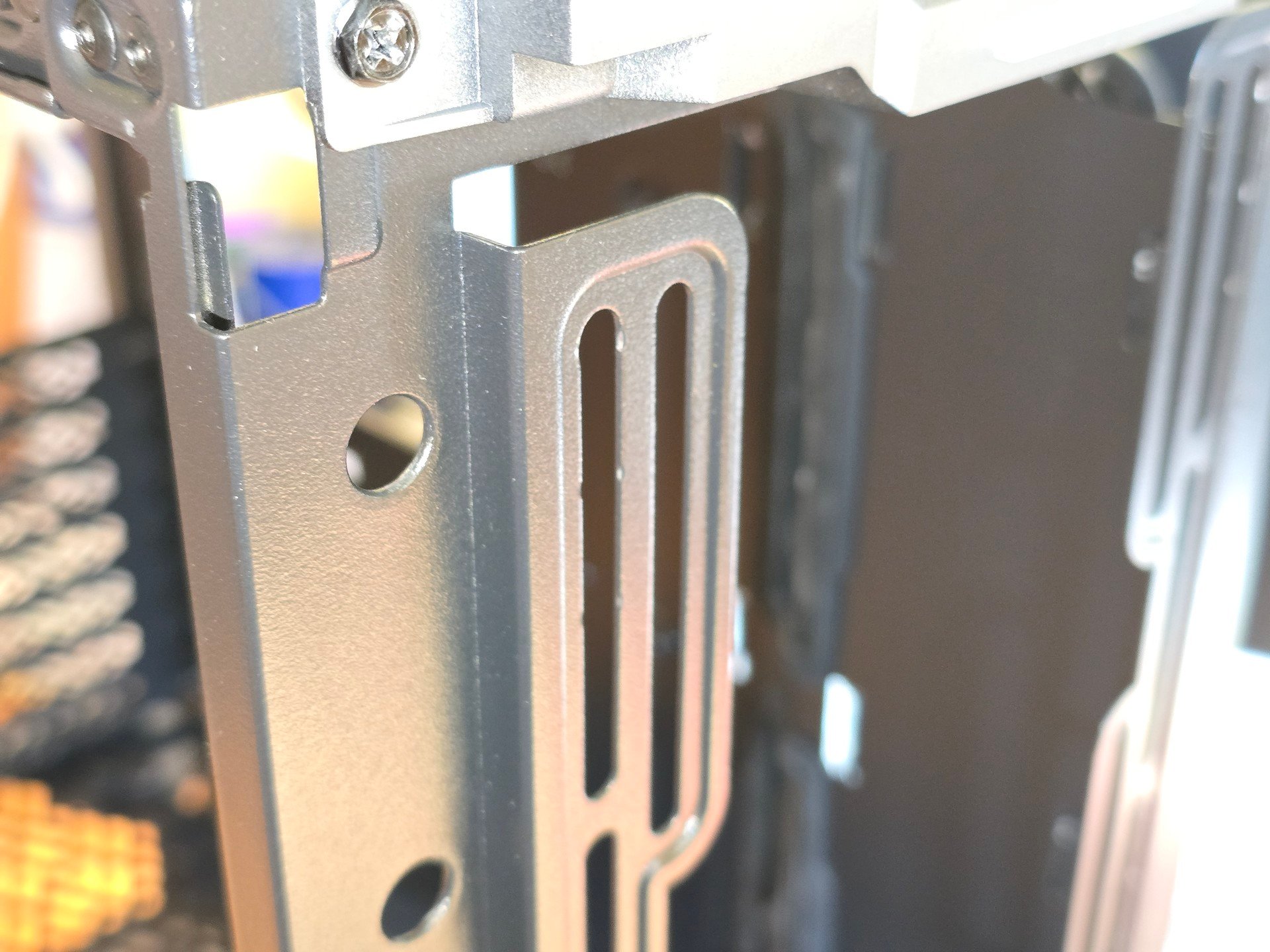

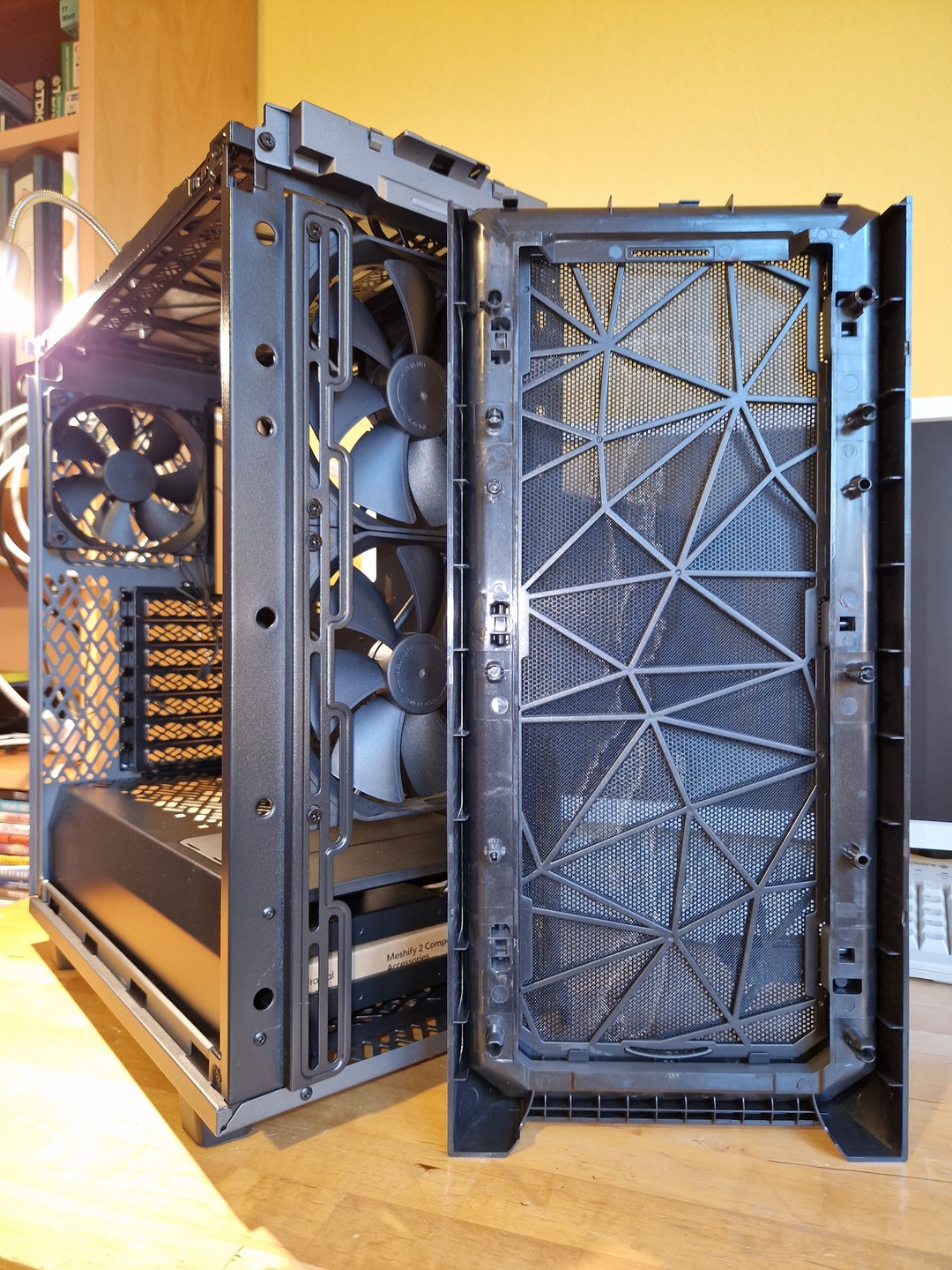

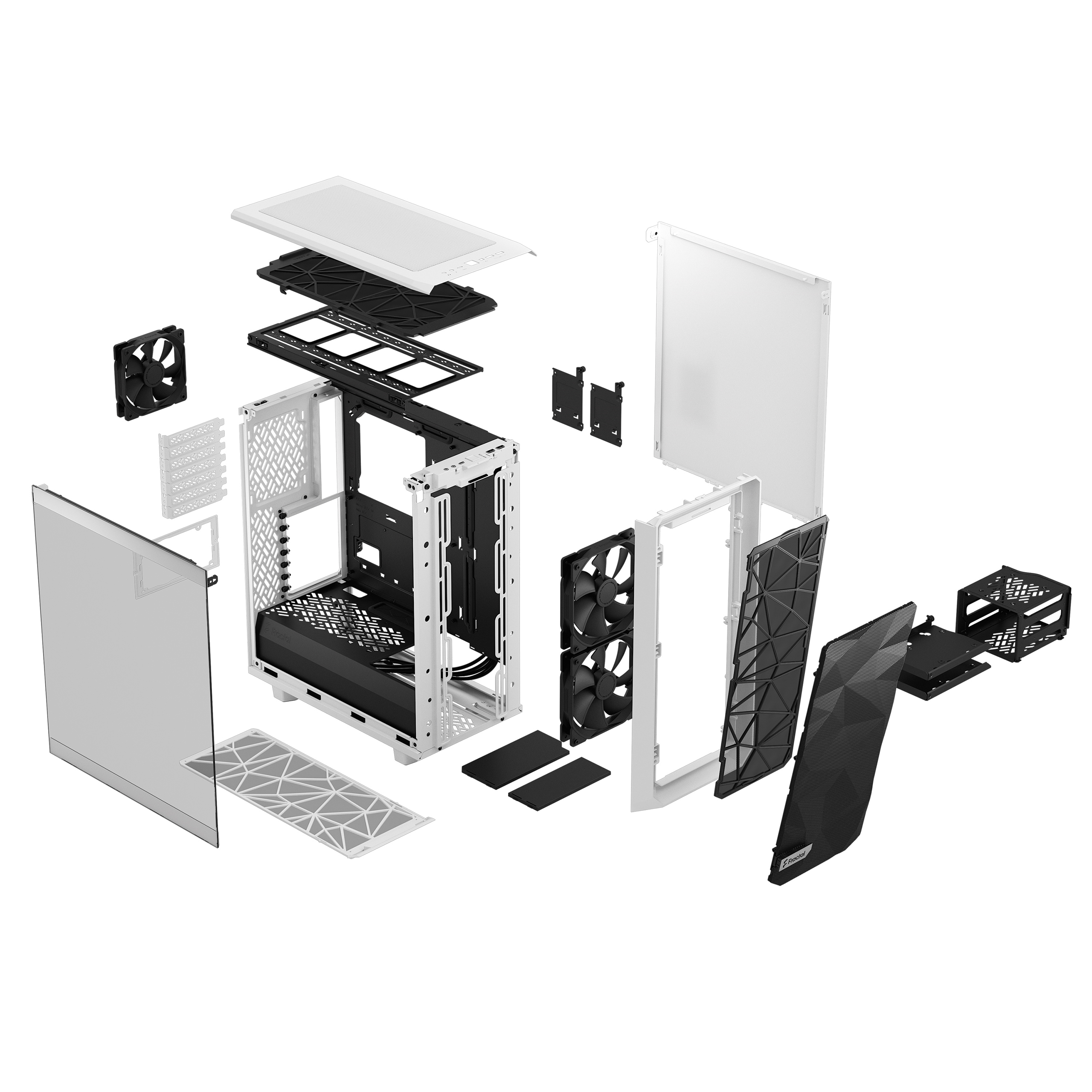

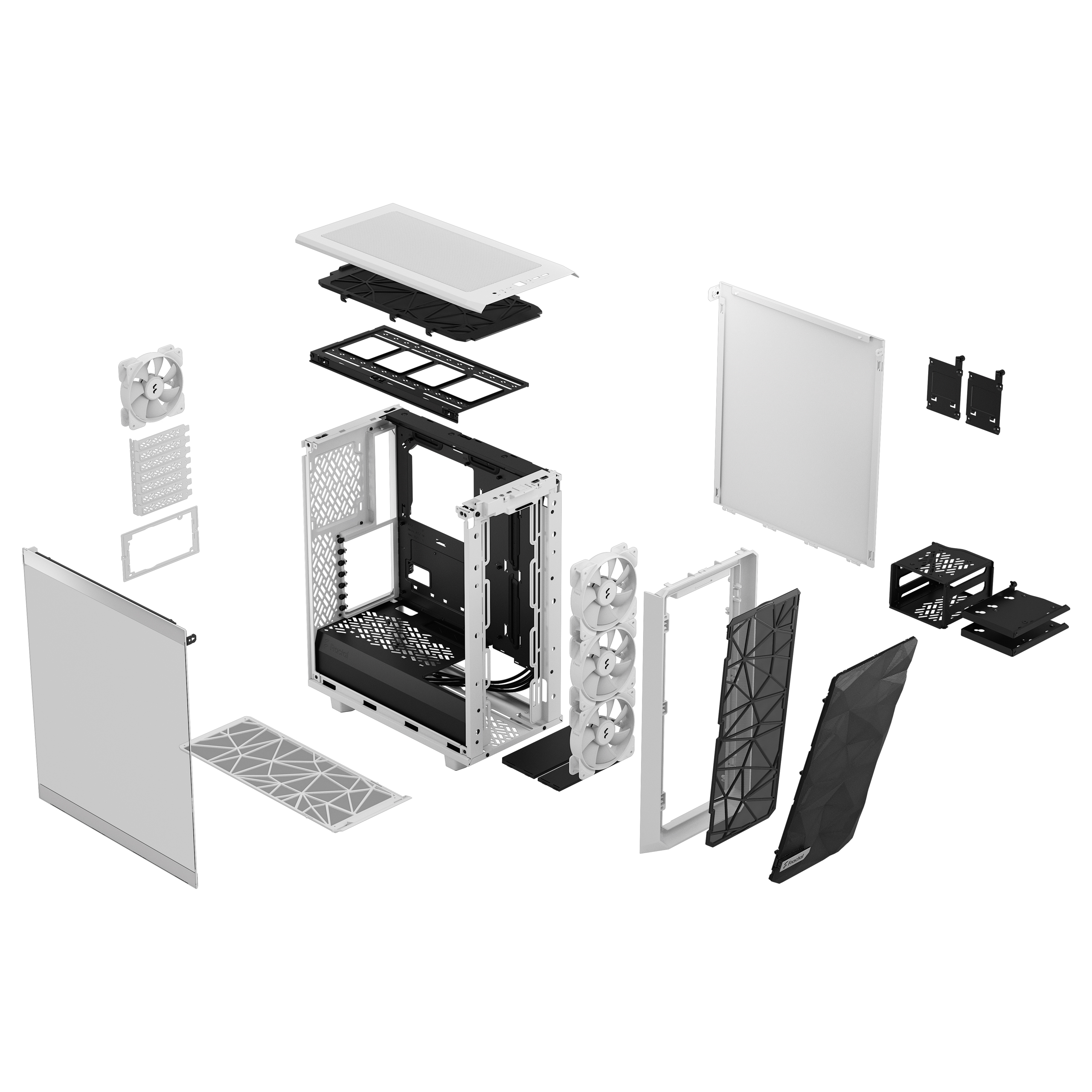

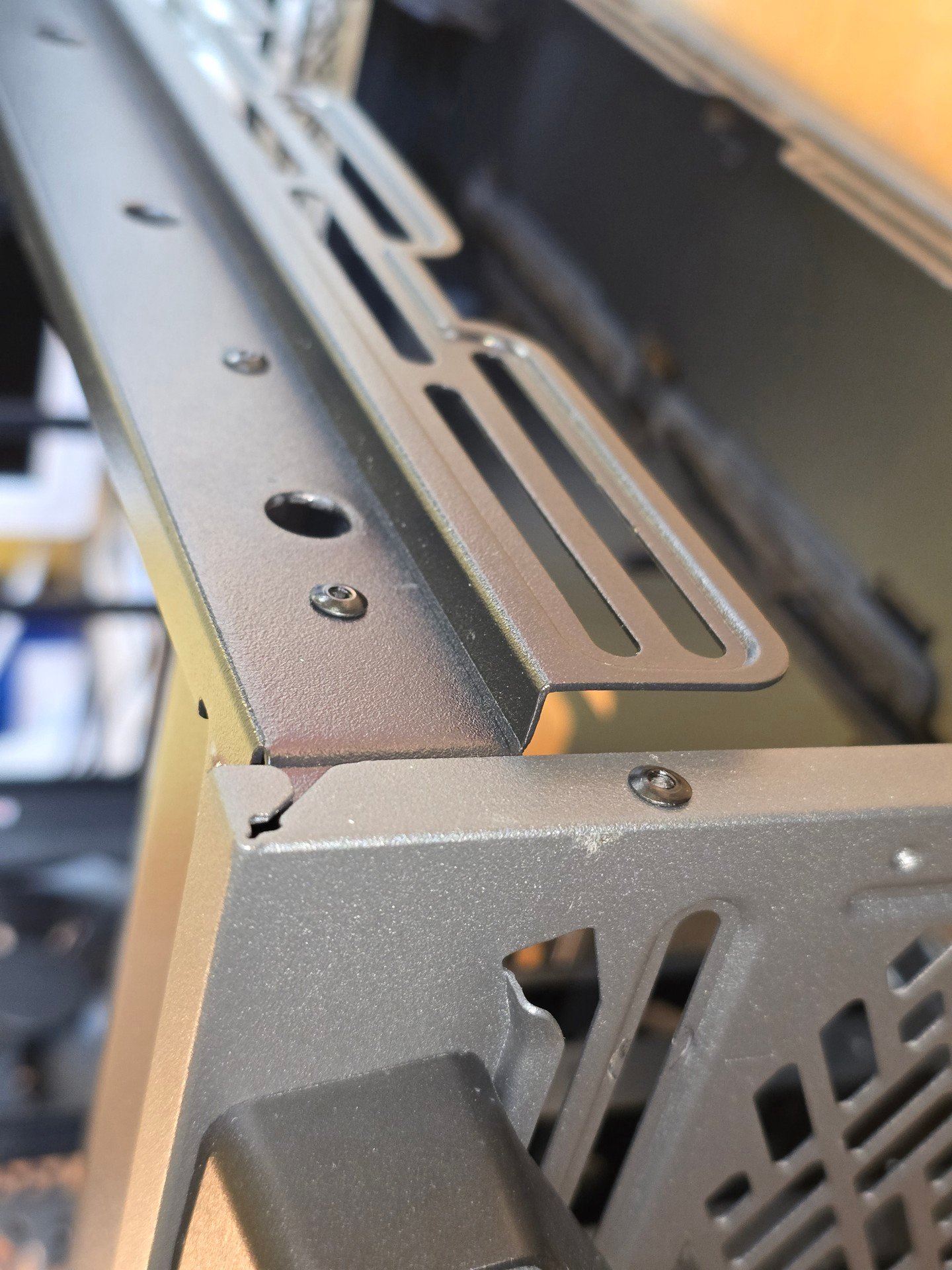

Wenn ich die Produktbilder von Meshify 2 Compact RGB / Non-RGB und meinem hier vorhandenen Meshify 2 Compact vergleiche, dann unterscheiden sich die Gehäuse bezüglich der Befestigung der Frontlüfter deutlich.

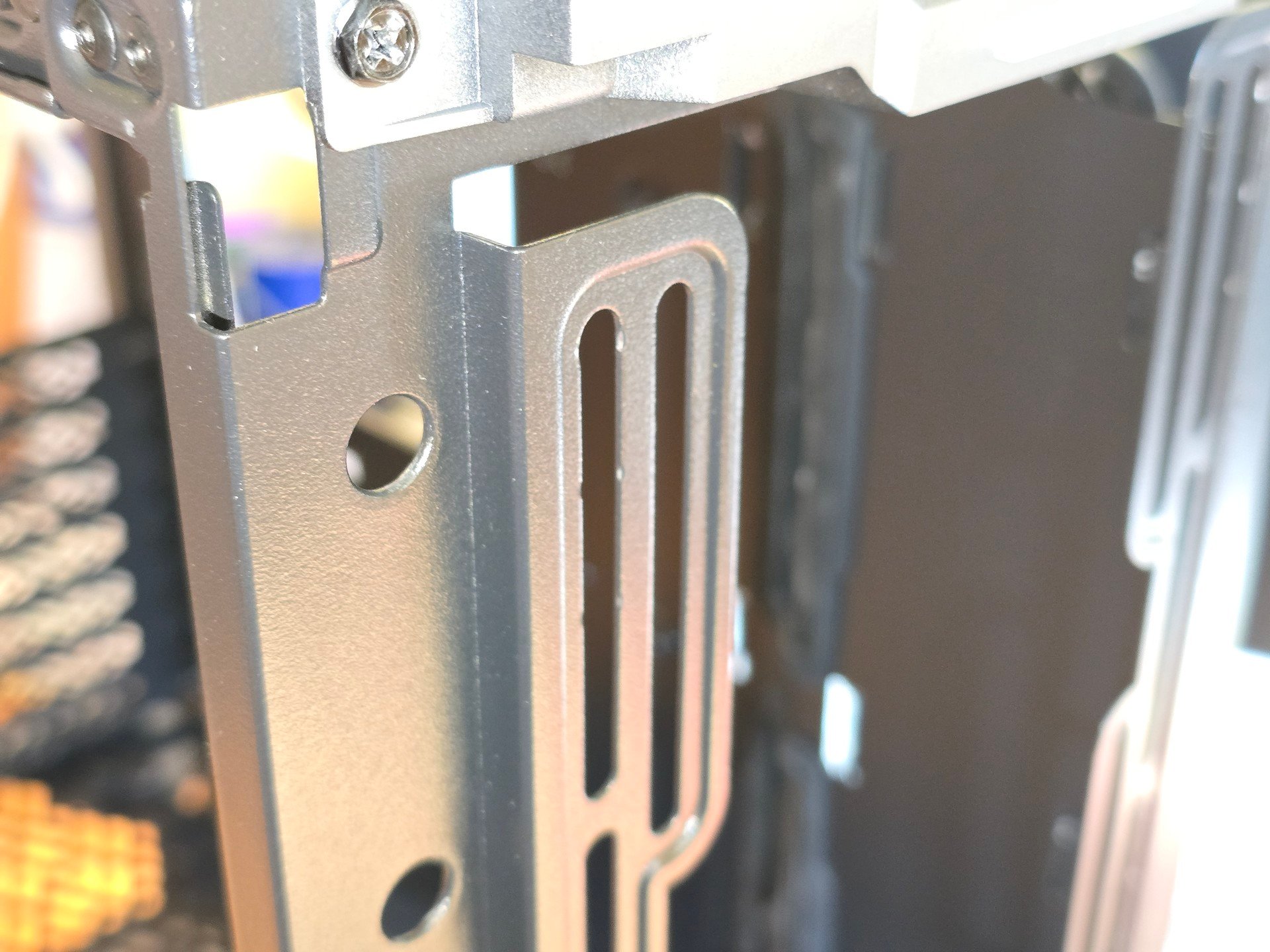

  • Bei der RGB-Ausführung wurden die Blechlaschen in der Front nach hinten gebogen,
    die Lüfter werden also von innen verschraubt.

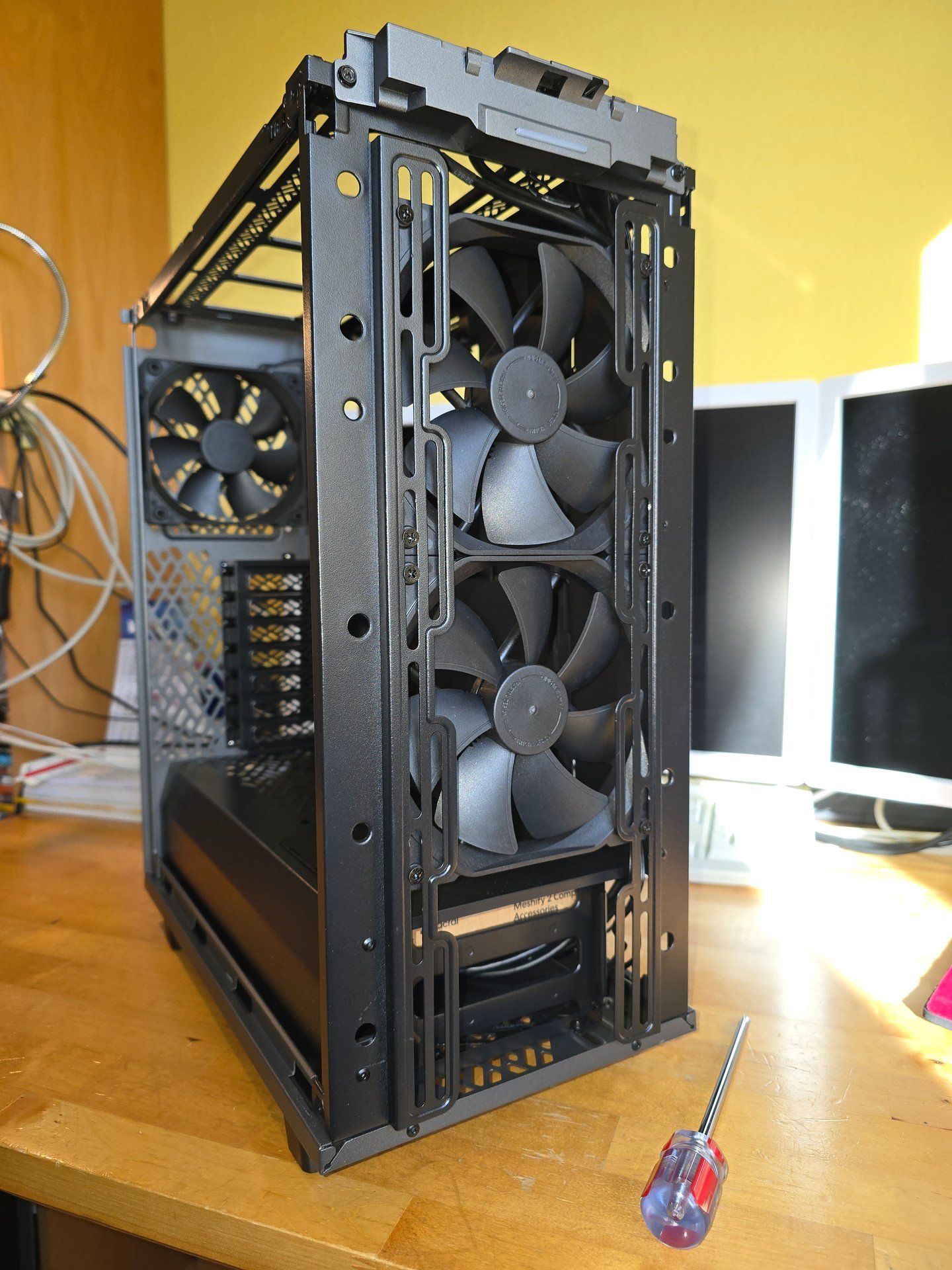

  • Bei der Non-RGB-Ausführung wurden die Blechlaschen in der Front nach vorne gebogen,
    die Lüfter werden also von außen verschraubt.
Das erklärt die im Maßbild gezeigten Unterschiede, was die max. Länge einer Grafikkarte angeht.

Lüfterverschraubung von außen ist einfacher. Relevant ist es aber meist erst beim späteren Umbau von Lüftern und verbautem Mainboard.

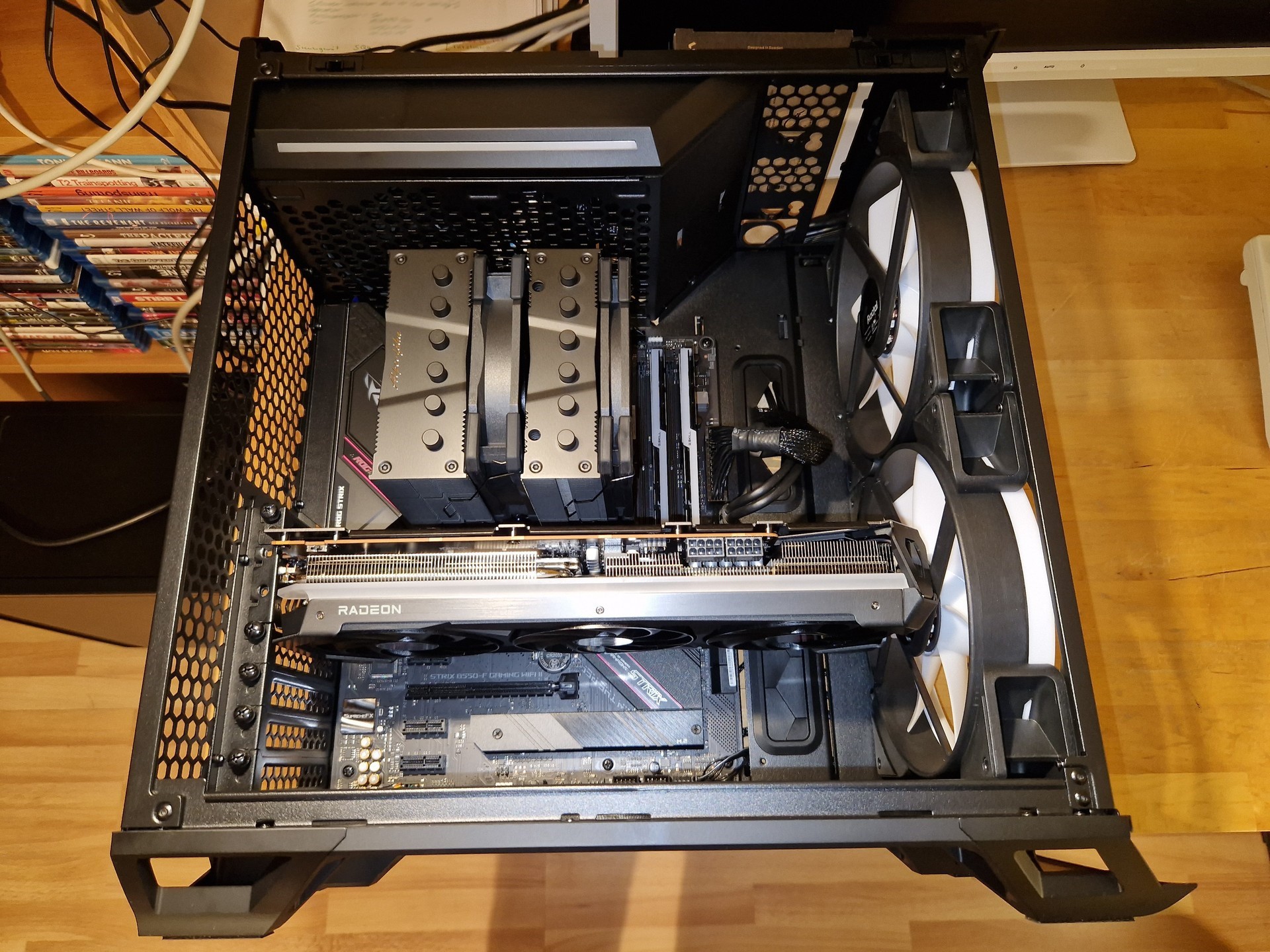

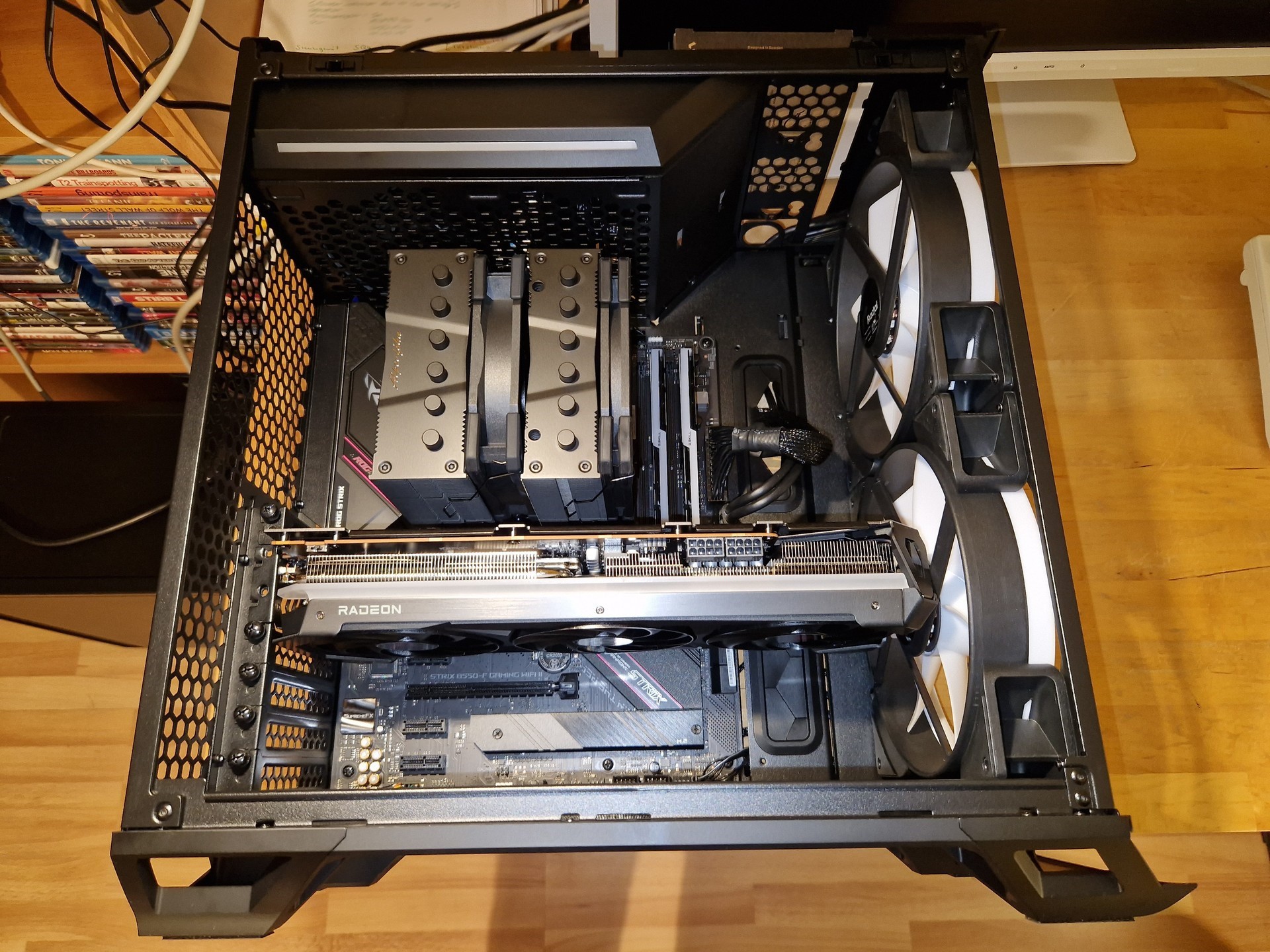

Auf die Maßangaben von Fractal kann man sich verlassen. Ich habe aber auch schon eine 332 mm lange Karte in ein Torrent Compact gezimmert, das laut Fractal für bis zu 330 mm geeignet ist (letztes Foto). Die Karte lag dann halt etwas am Rahmen des Lüfters an. Kann man nicht verallgemeinern.

Bei 337 Karte und 341 Gehäuse gibt es definitiv kein Problem. "Sau knapp" ist das nicht. ;)

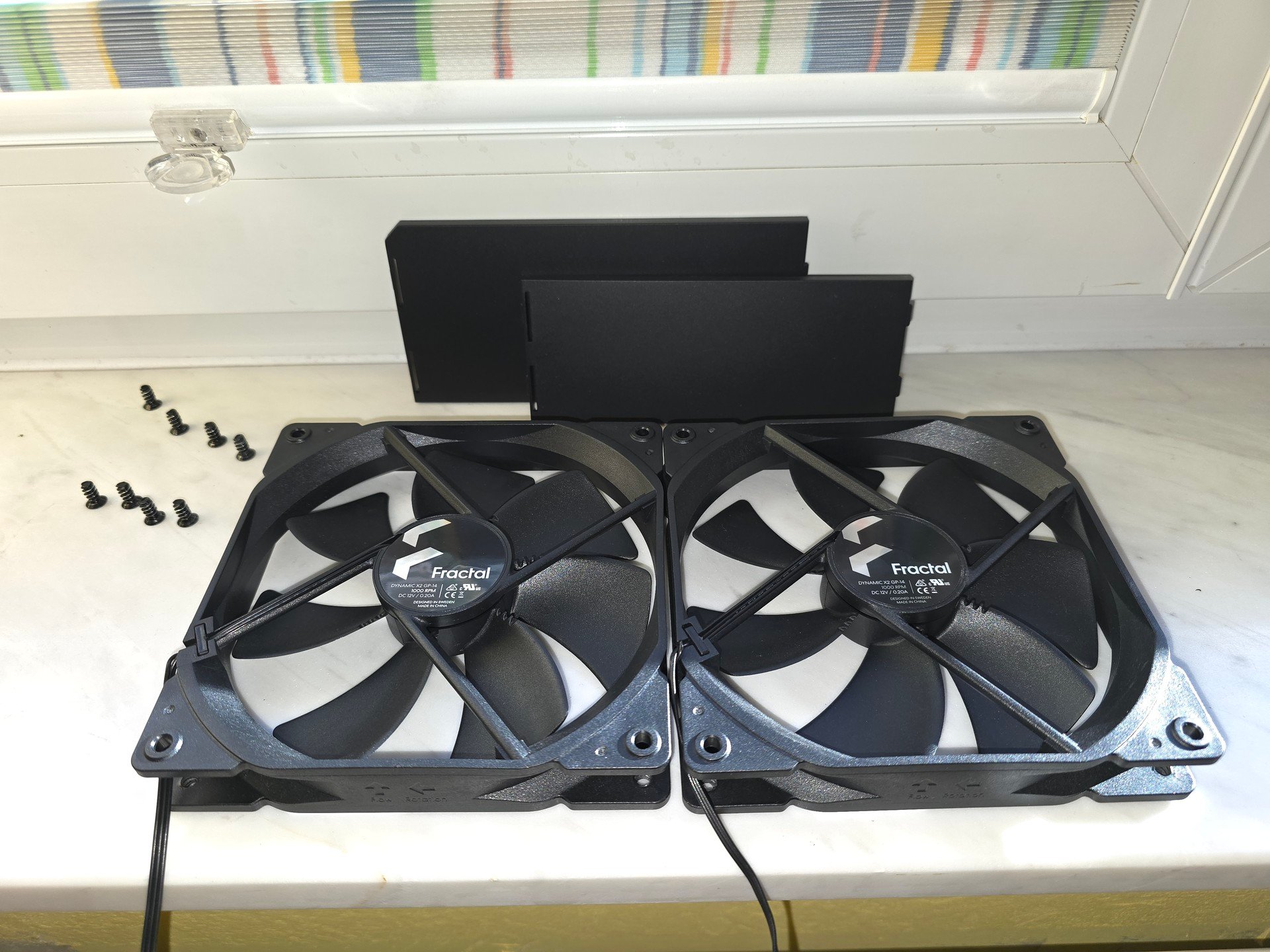

140-mm-Lüfter lassen sich in beiden Gehäusen verbauen. Beim Non-RGB sind eh schon zwei Stück Dynamic X2 GP-14 ab Werk verbaut. Es gibt IMHO keinen Grund, die durch etwas anderes zu ersetzen.


Anhänge

  • Meshify_2_Compact_RGB_White_TGC_13-Exploded-View.jpg
    1,2 MB · Aufrufe: 65
  • Standard-Studio_Meshify2Compact_White_TGC_Standard.jpg
    1,3 MB · Aufrufe: 62
  • 20230615_204451.jpg
    495,7 KB · Aufrufe: 63
  • 20231203_191259.jpg
    647,5 KB · Aufrufe: 65
Zuletzt bearbeitet:
Ich möchte gerne letzte Bedenken wegen der Einbaulänge der Grafikkarte ausräumen.

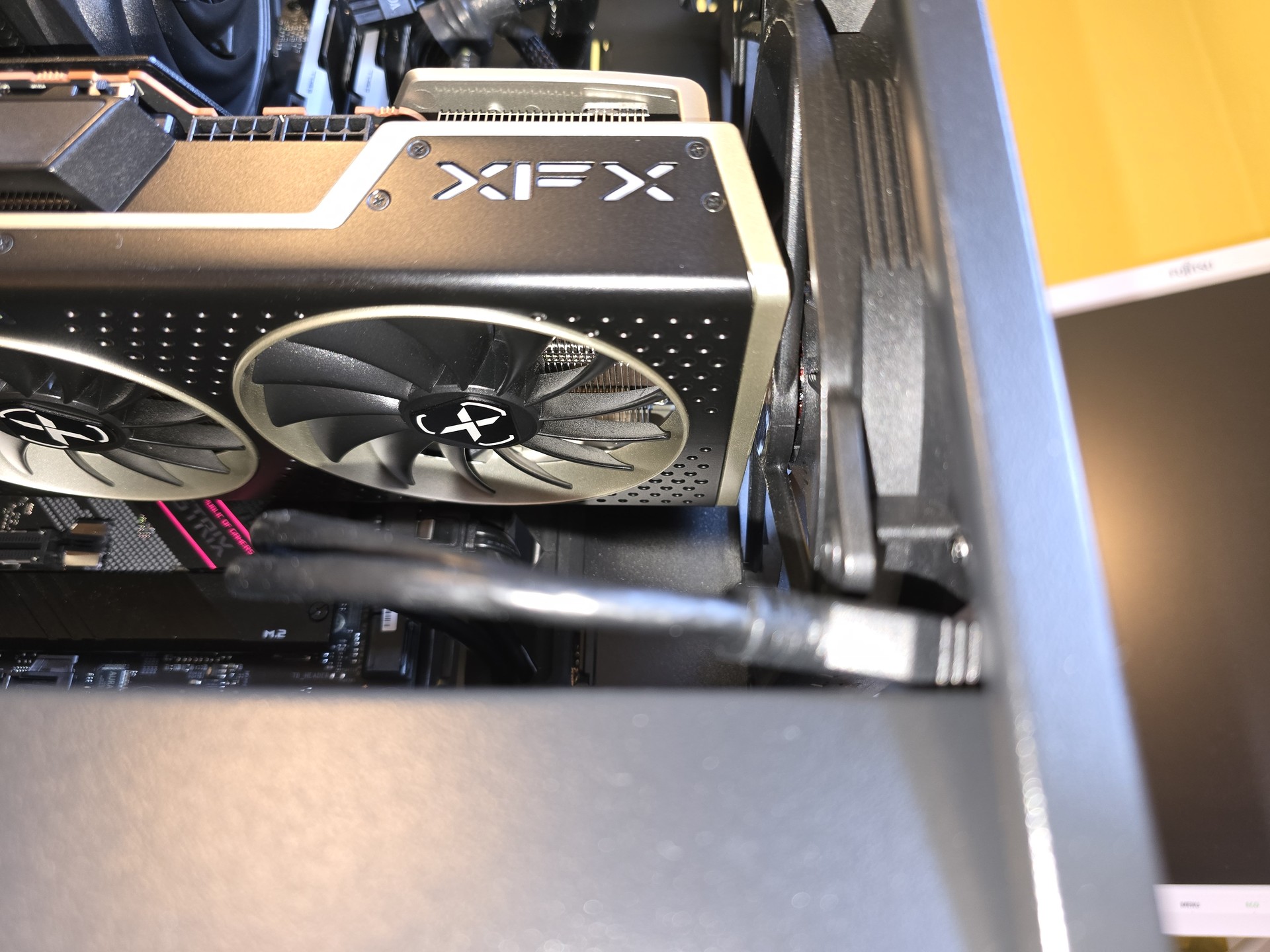

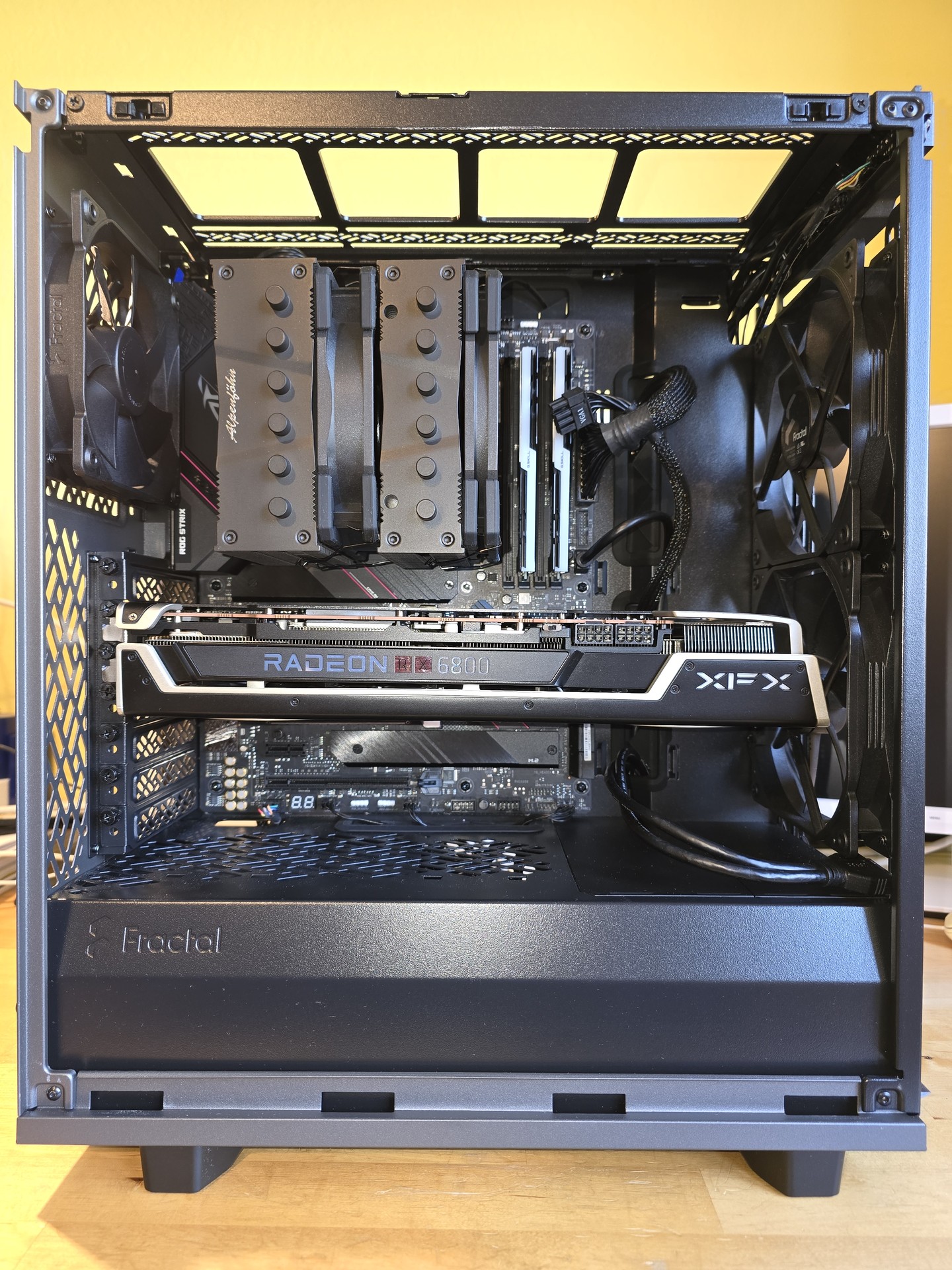

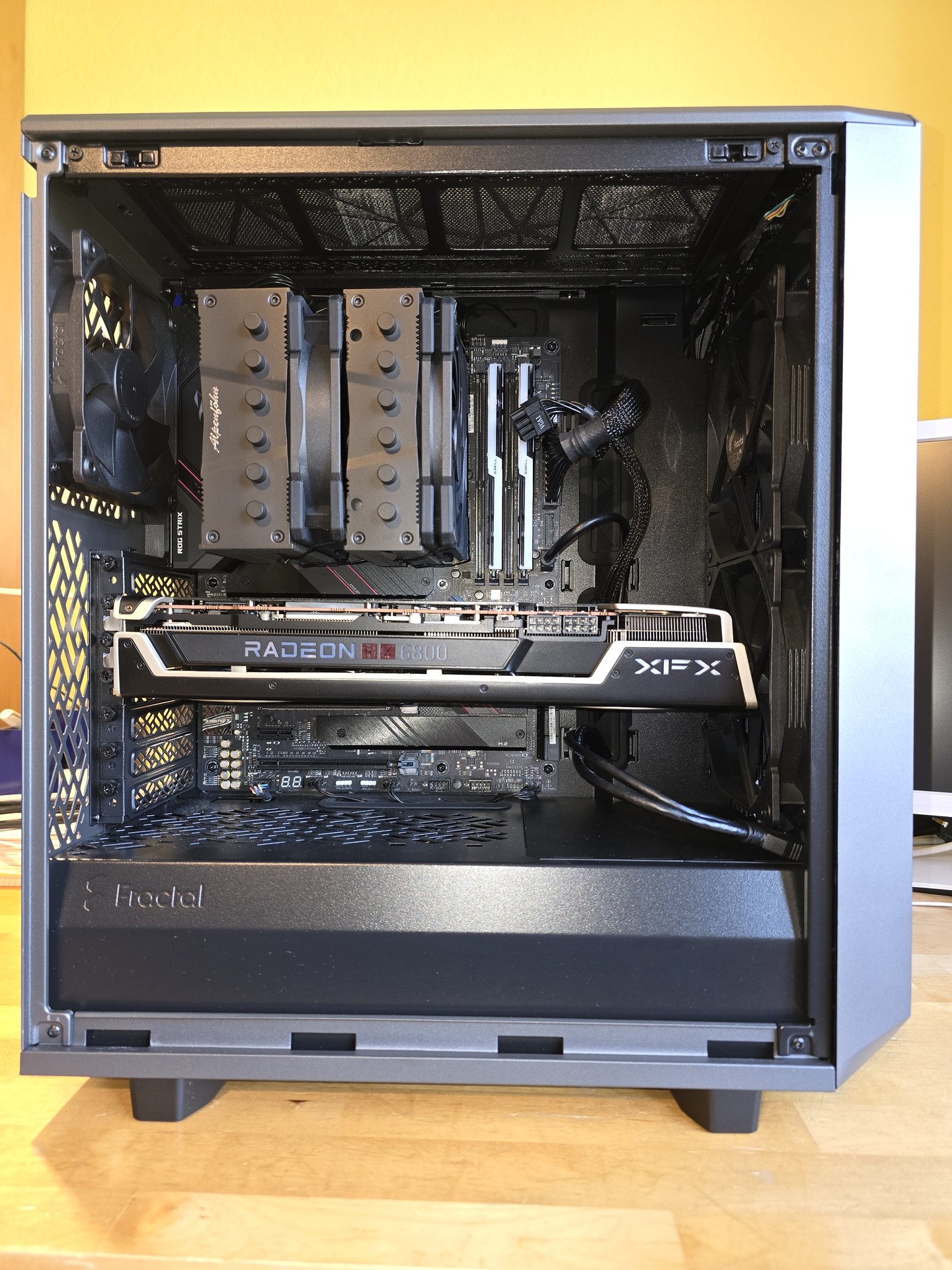

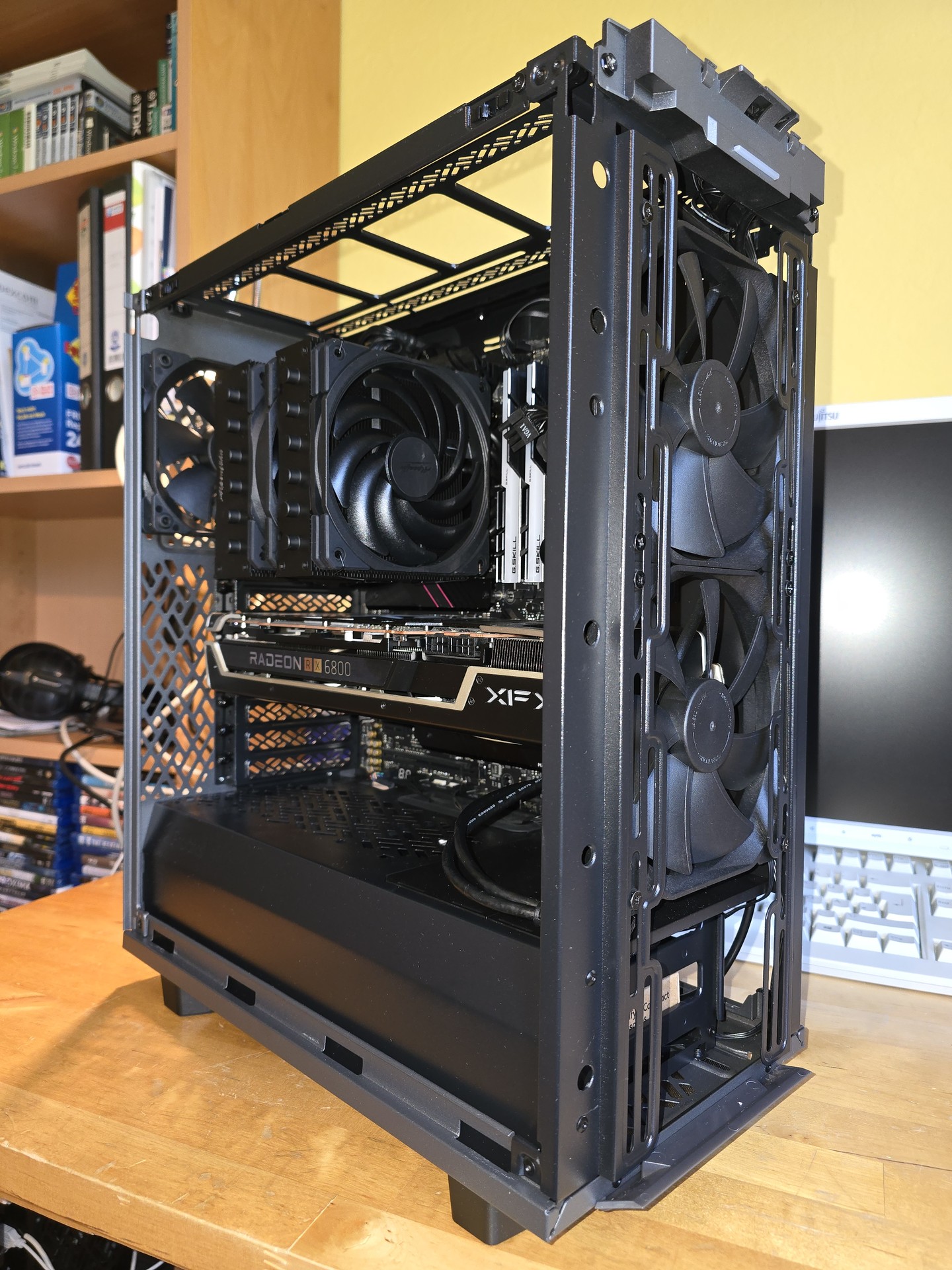

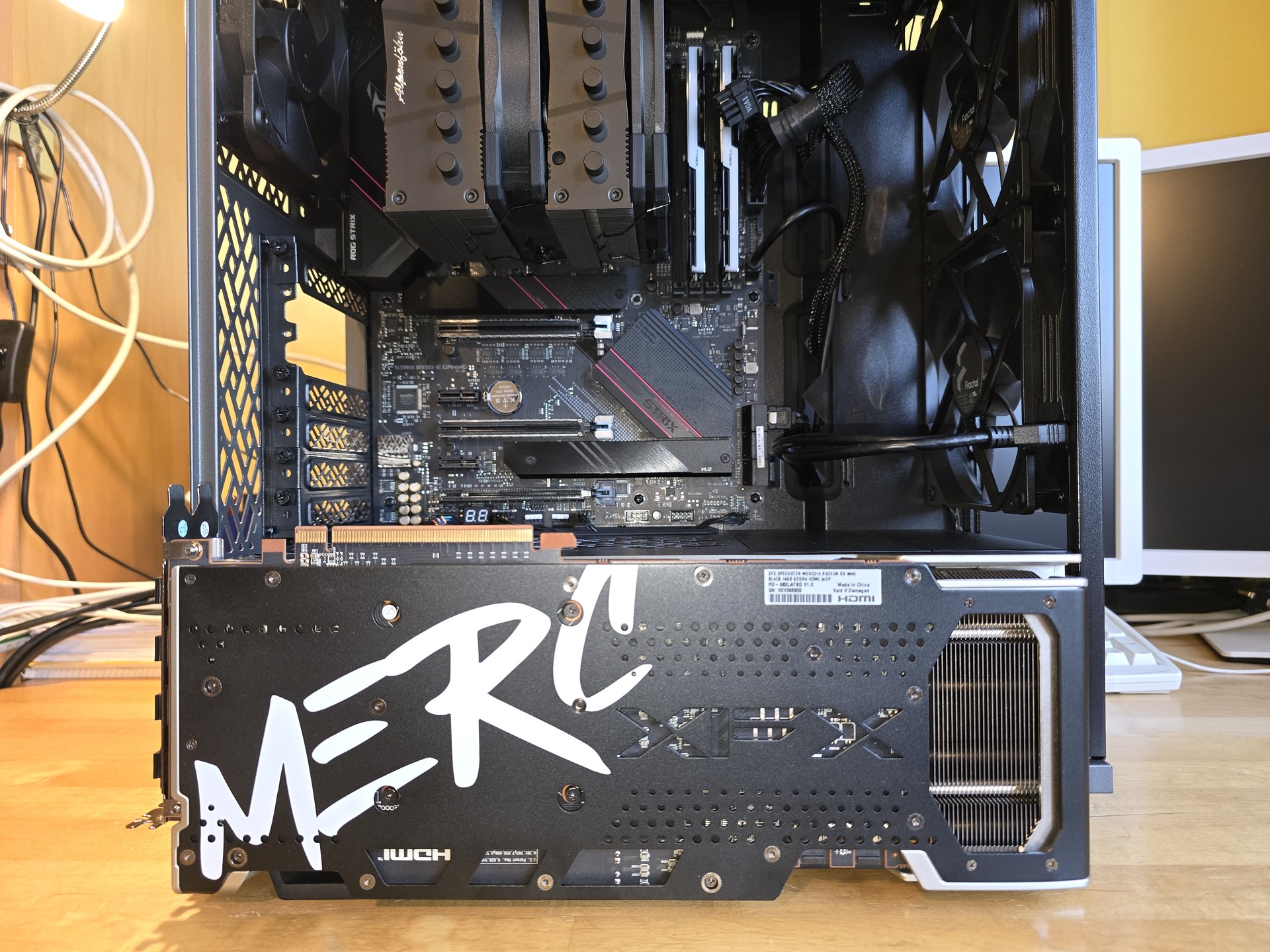

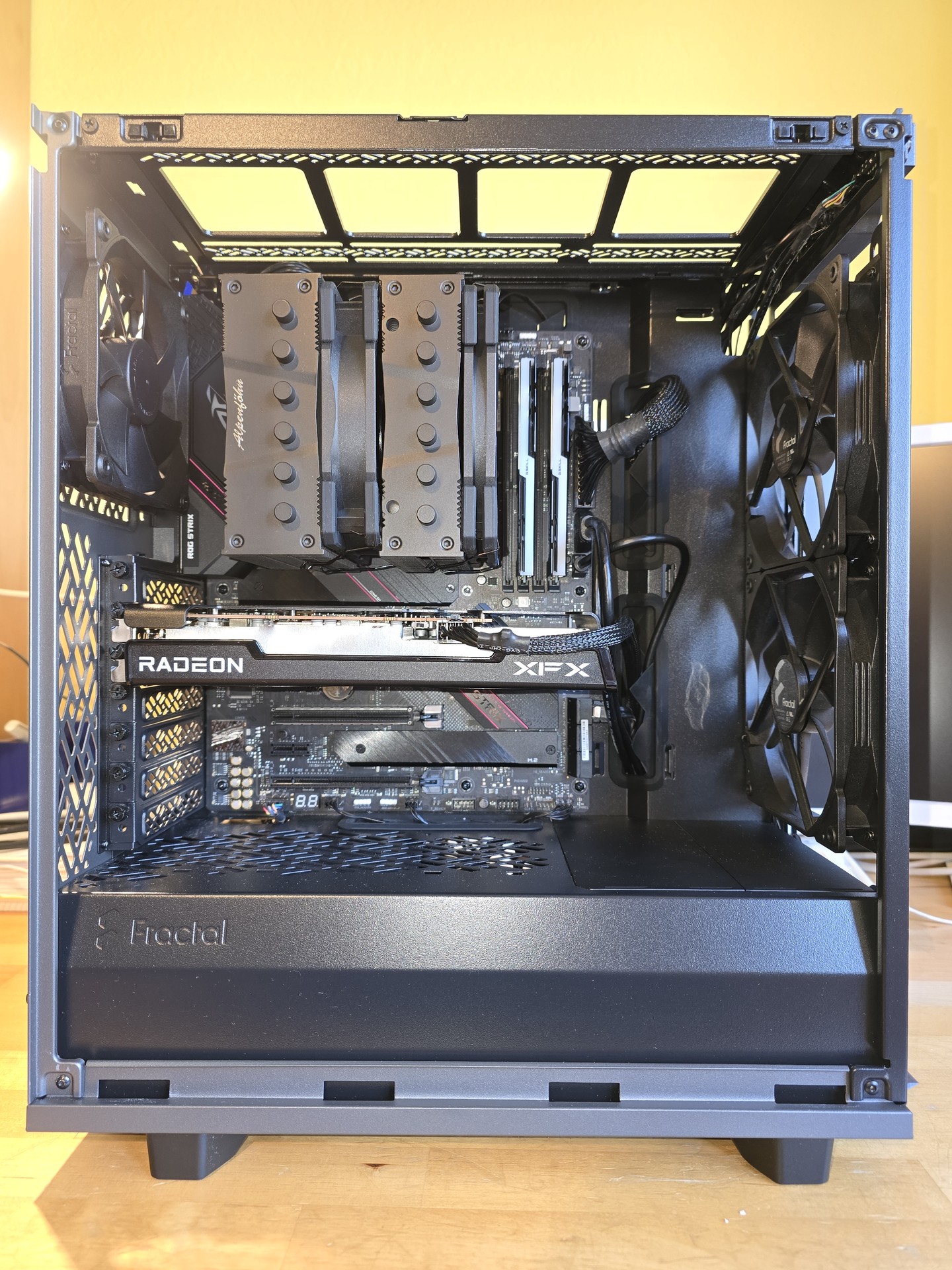

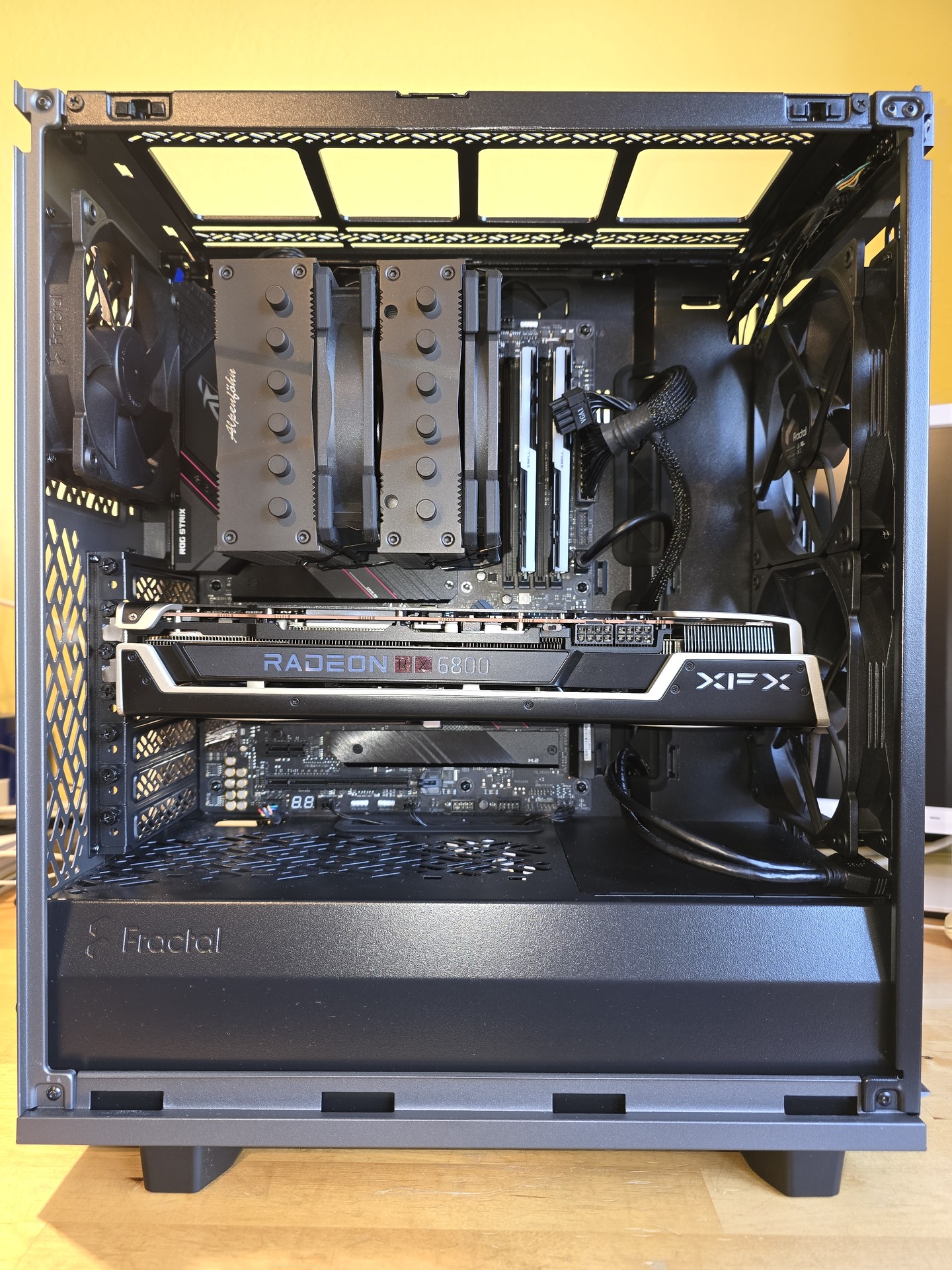

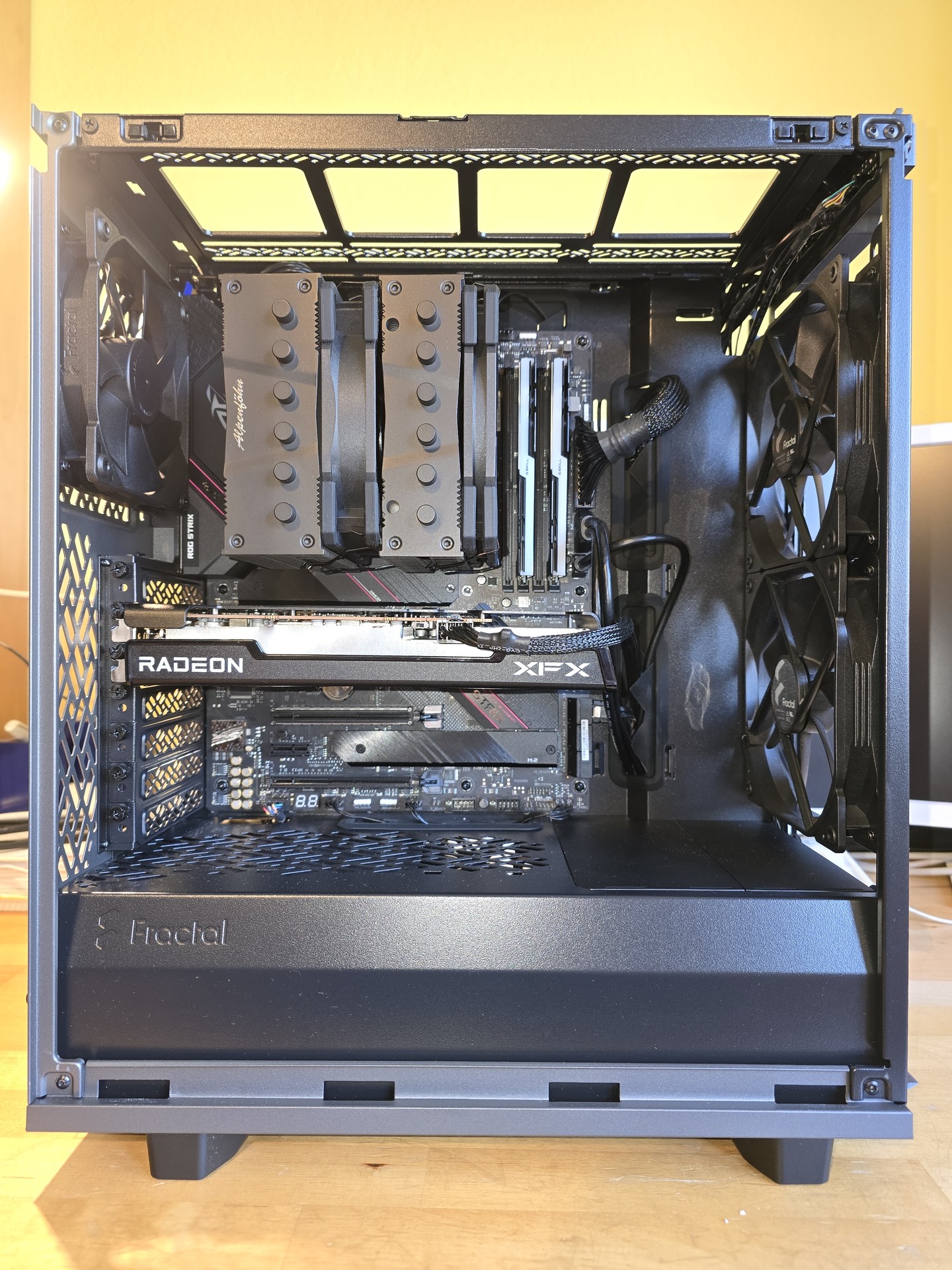

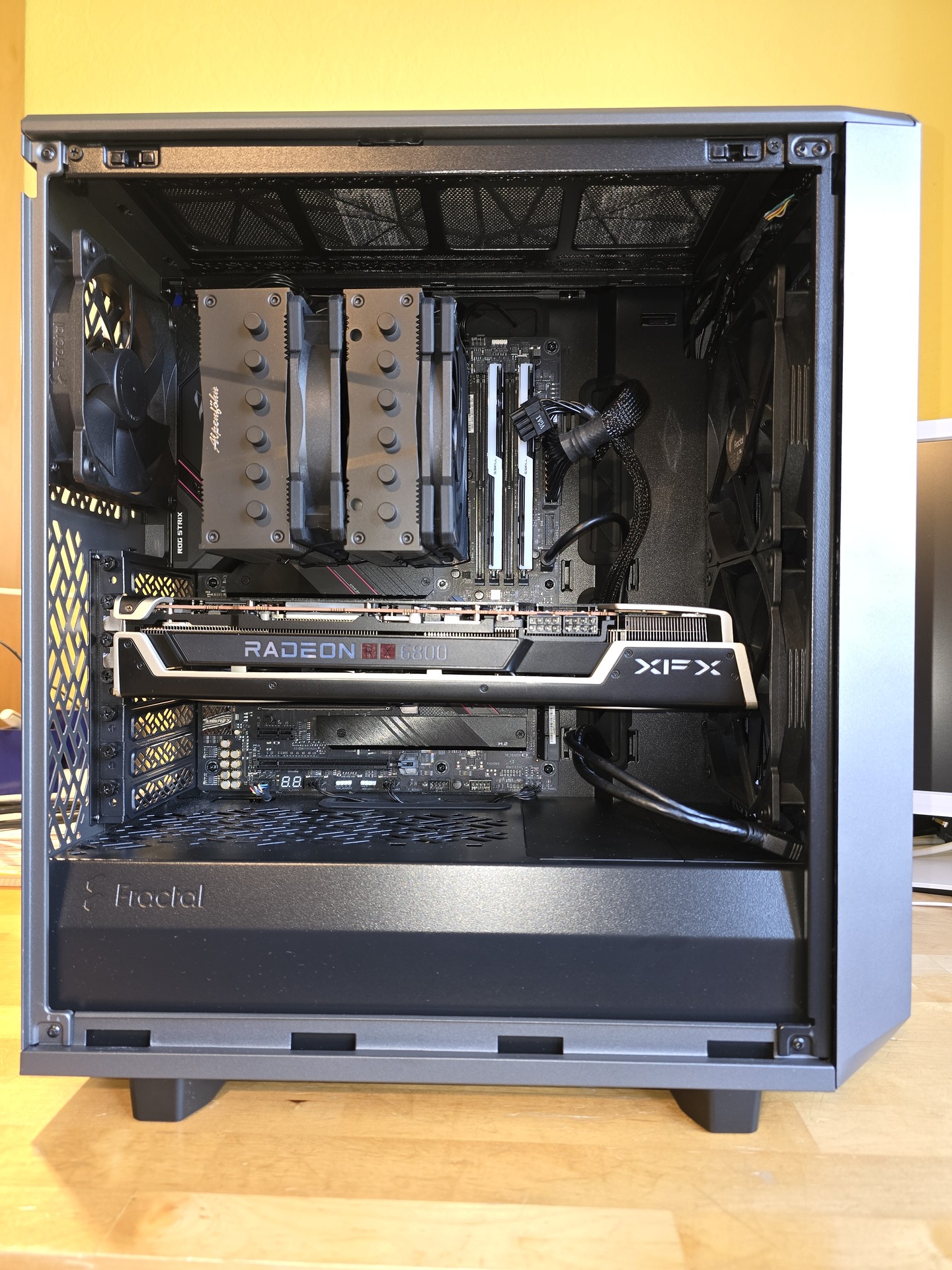

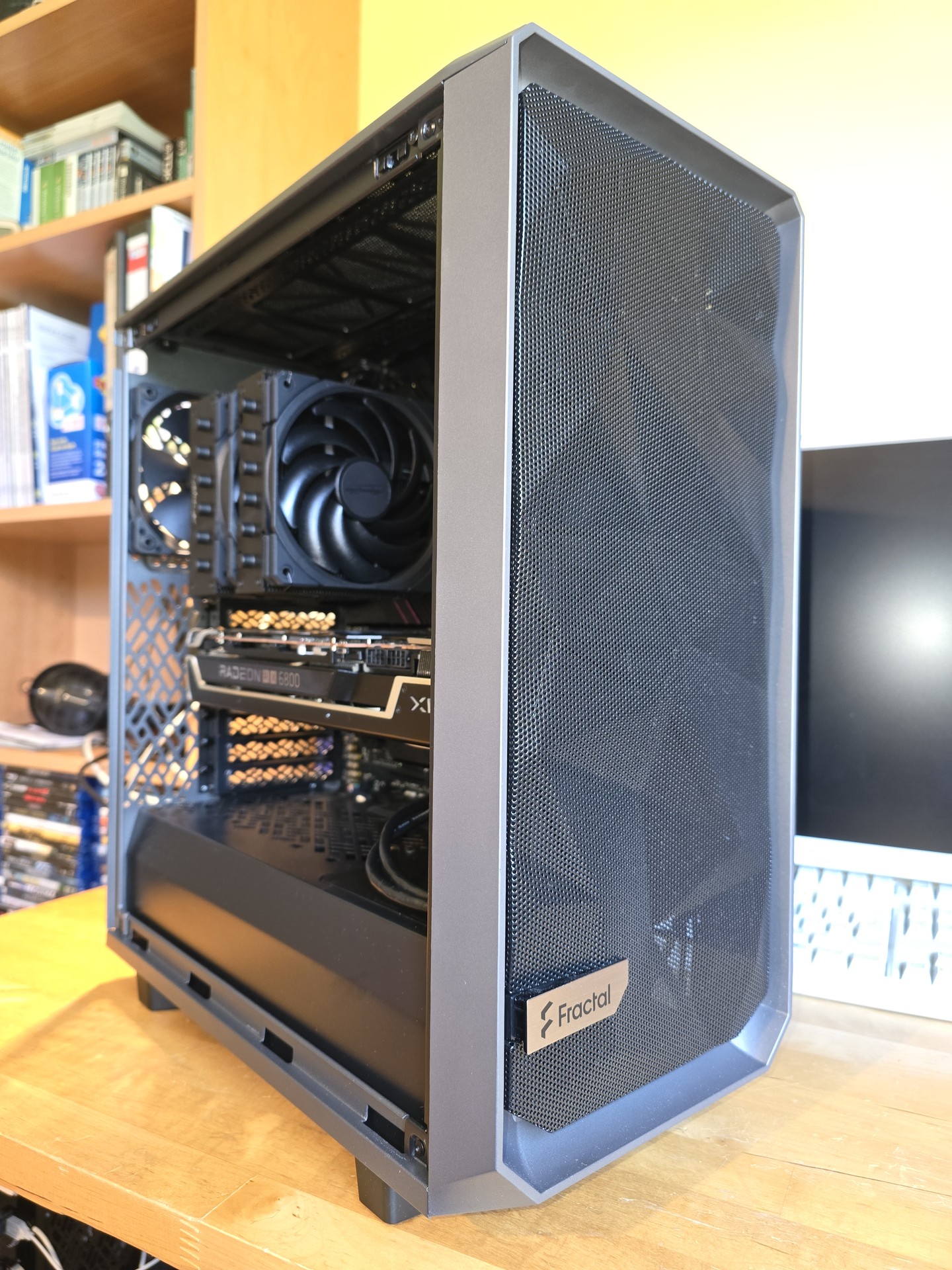

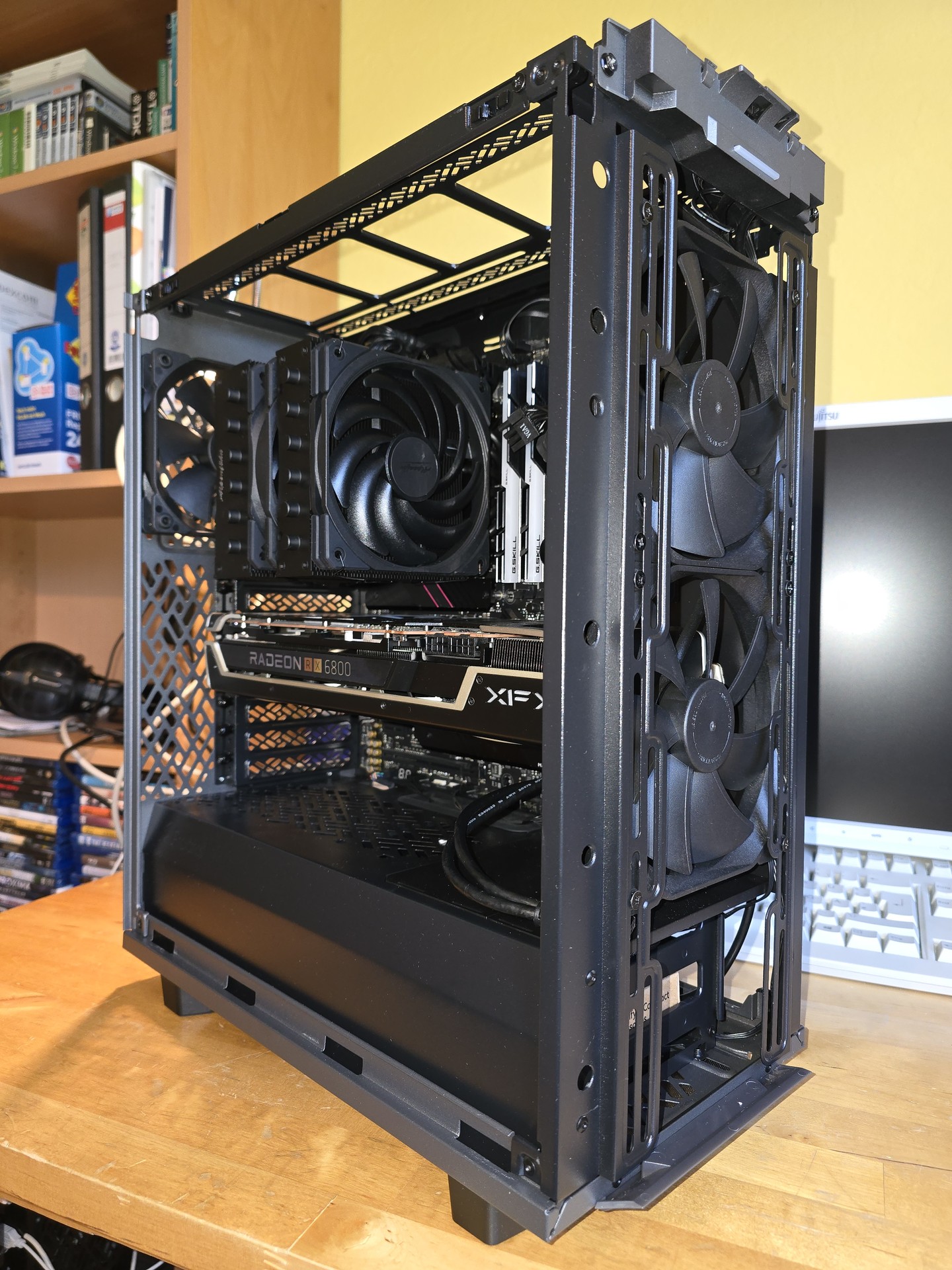

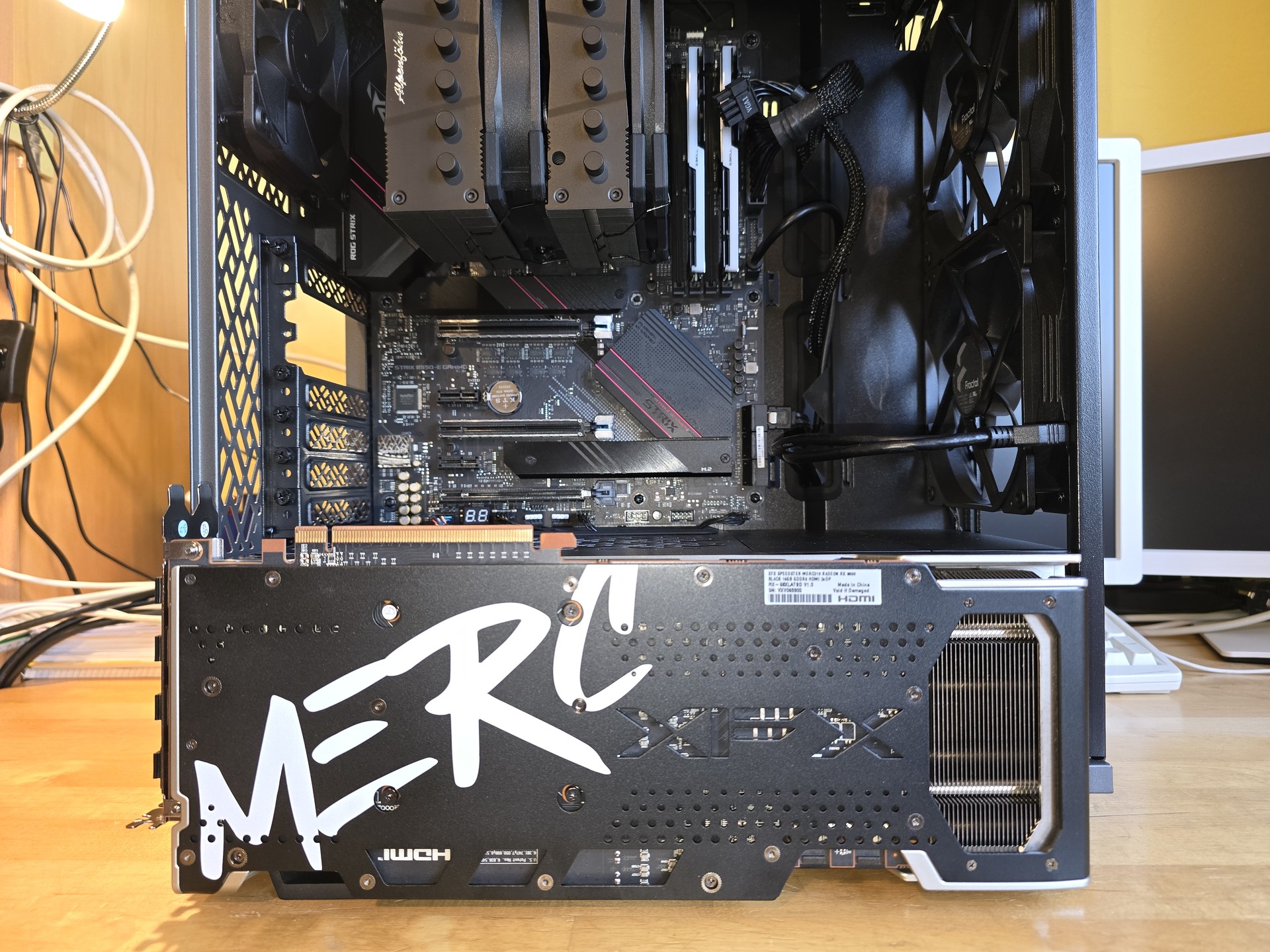

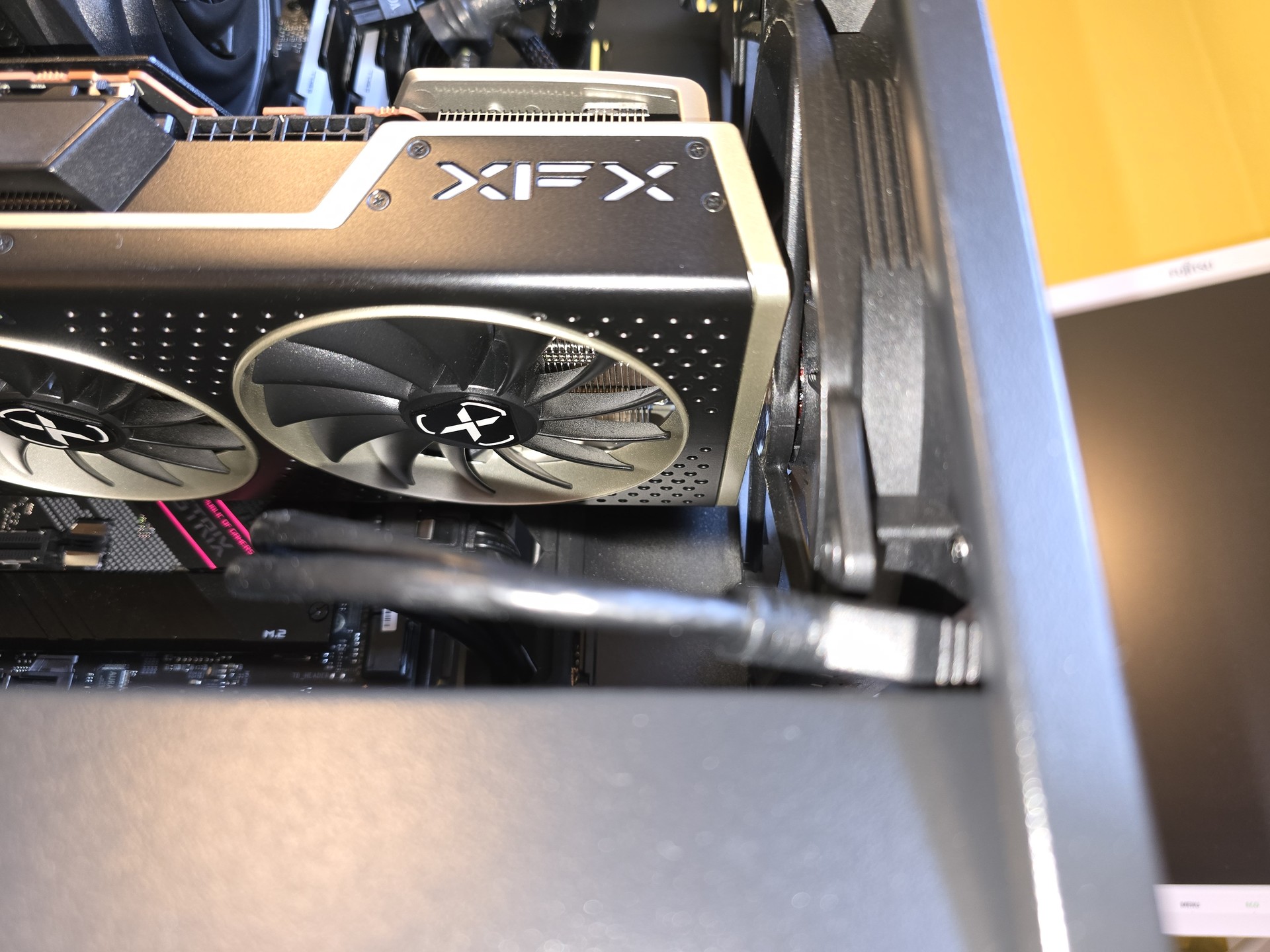

Deshalb habe ich eben testweise eine Grafikkarte XFX Radeon RX 6800 (340x139x57 mm) in mein Fractal Design Meshify 2 Compact Gray TG Light Tint (Grenzwert 341 mm) eingebaut. Diese Karte hat dann genau den einen Millimeter Platz, den sie nach den Herstellerangaben haben soll.

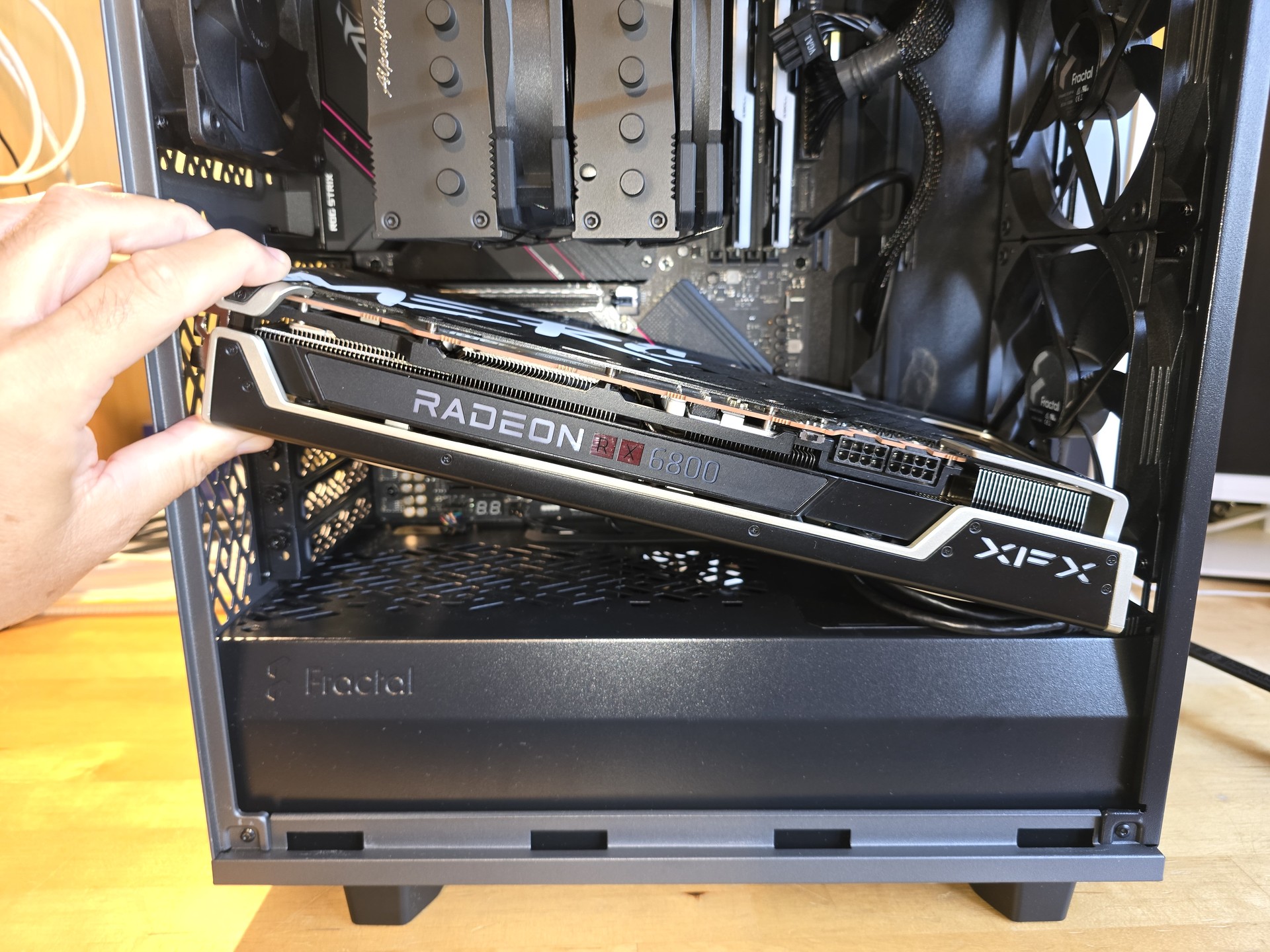

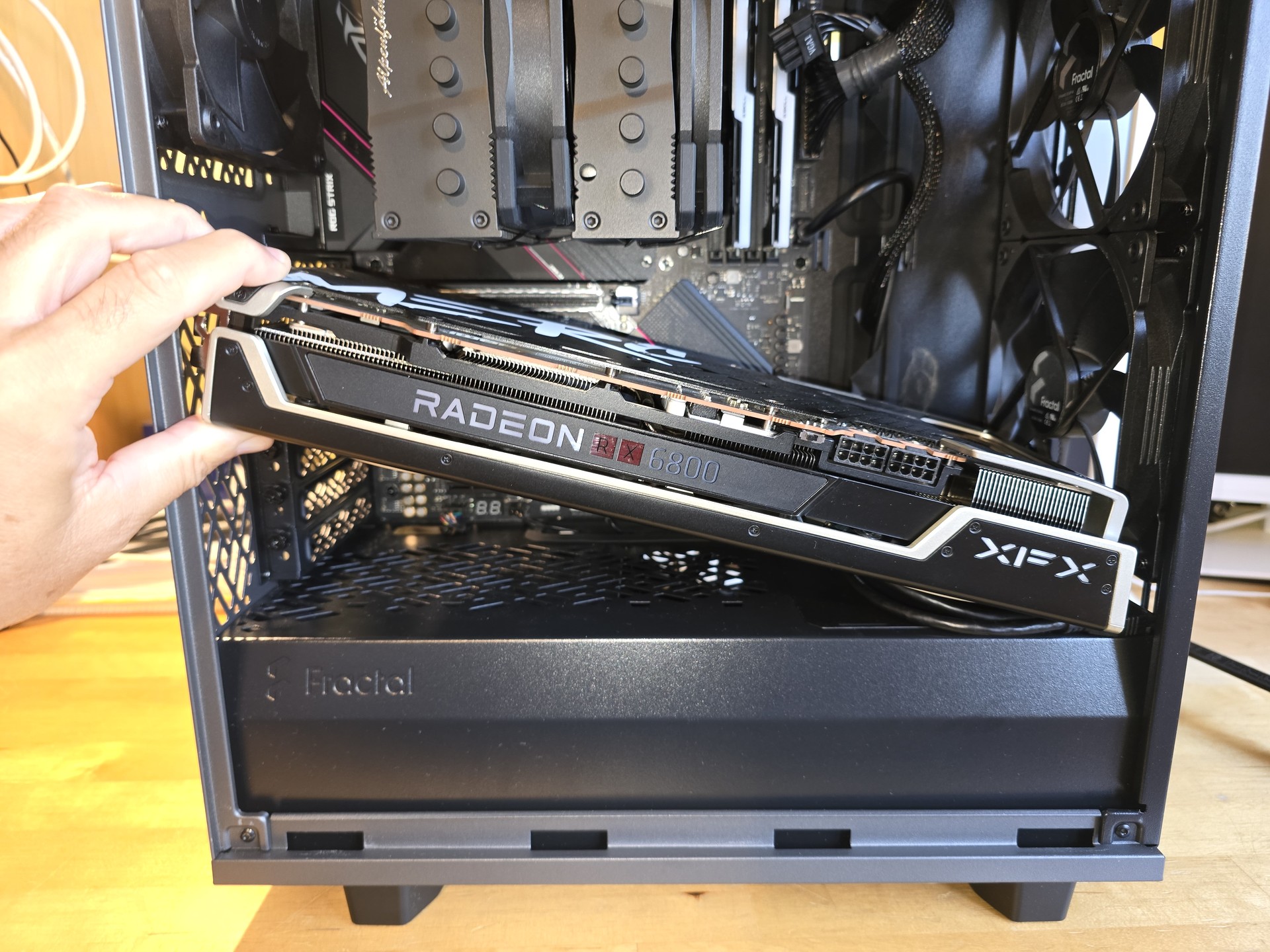

Zu beachten ist lediglich, dass eine so lange Graka nur schräg ins Gehäuse eingeführt werden kann.


Anhänge

  • 20240609_142954.jpg
    699,2 KB · Aufrufe: 67
  • 20240609_143459.jpg
    706,3 KB · Aufrufe: 70
  • 20240609_143614.jpg
    420 KB · Aufrufe: 68
  • 20240609_143639.jpg
    728,8 KB · Aufrufe: 66
  • 20240609_143721.jpg
    589,2 KB · Aufrufe: 66
  • 20240609_143820.jpg
    591,6 KB · Aufrufe: 73
  • 20240609_143914.jpg
    616,9 KB · Aufrufe: 68
  • 20240609_144146.jpg
    552,5 KB · Aufrufe: 66
  • 20240609_144241.jpg
    650,1 KB · Aufrufe: 66
Gerne doch. 👍

Die Aussagen gelten im Übrigen auch für das Define 7 Compact. Es ist im Inneren gleich aufgebaut, bedient aber eine andere Zielgruppe (Silent, gedämmt, nur ein Frontlüfter).

Man kann z.B. die Seitenteile zwischen Meshify 2 Compact und Define 7 Compact tauschen.

Zuletzt bearbeitet:
