Hi,
An dieser Stelle möchte ich einen kleinem Kühler und Lüfter Umbau anhand meines HP Pavilion Gaming-PCs zeigen.
Den PC habe ich gebraucht ohne GPU und SSD erworben und entsprechend ergänzt.
die Eckdaten sind wie folgt:
Ryzen 5 3500X(ursprünglich soll ein Ryzen 5 3600 zusammen mit der GTX1650 verbaut gewesen sein)
500W Netzteil
16GB RAM
HP Erica Mainboard
Palit GTX 970 4GB
Crucial P5 500GB
Kühler und Lüfter nach meinen Vorstellungen anzupassen, hatte ich schon vor dem Kauf beschlossen. Da der Gerät im Wohnzimmer steht, soll sich Lärm grundsätzlich in Grenzen halten.
Nachdem ich ein bisschen gesucht habe, ob die AM4-Schnellwechselklemme auch ohne Ausbau des Mainboards verbaut werden kann und ich ursprünglich den Wraith Prism(mit anderem Lüfter) verbauen wollte,
bin ich zufällig auf folgenden Hinweis gestoßen:
https://www.computerbase.de/forum/threads/cpu-luefter-fuer-hp-motherboard.2024234/

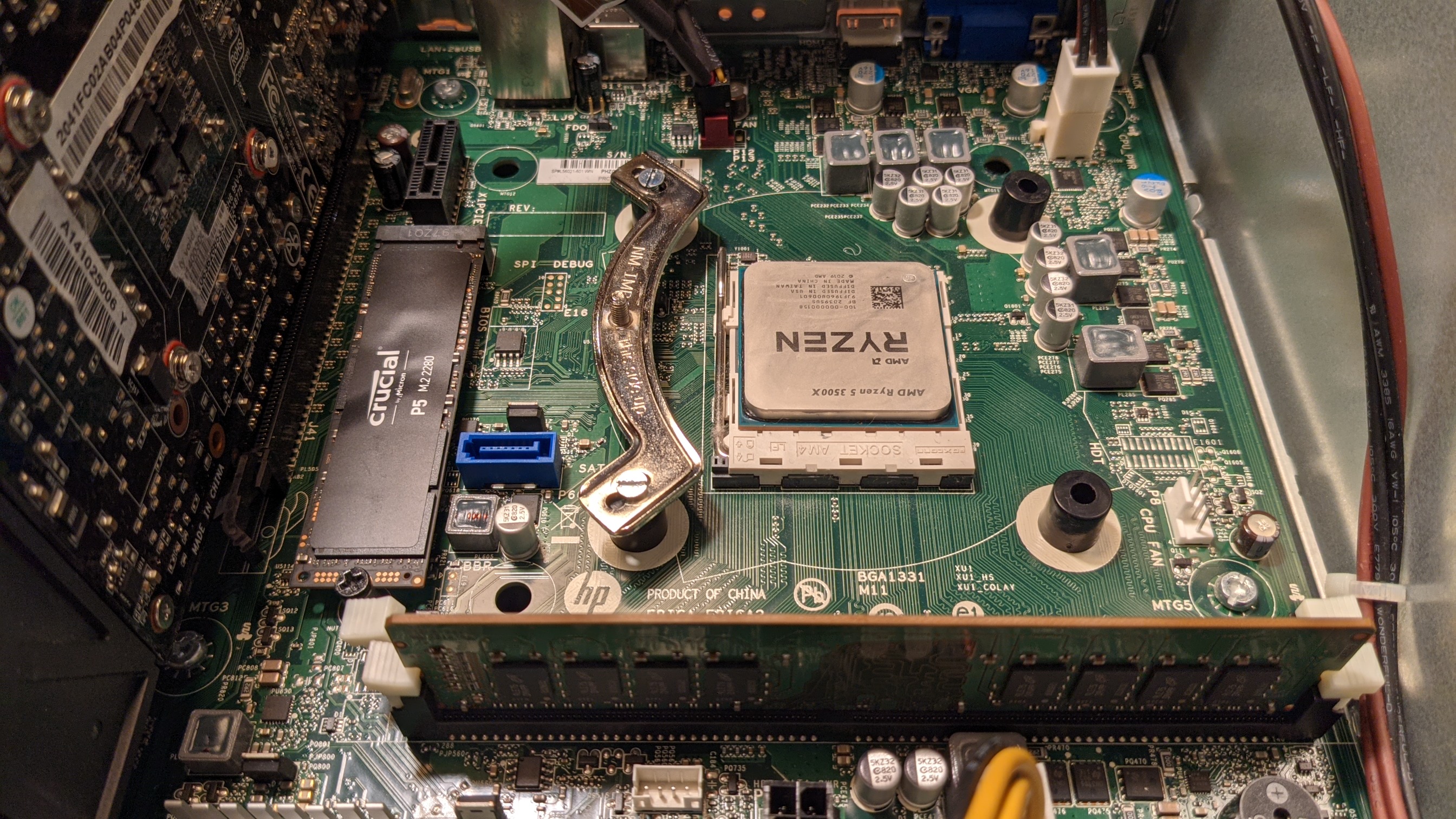

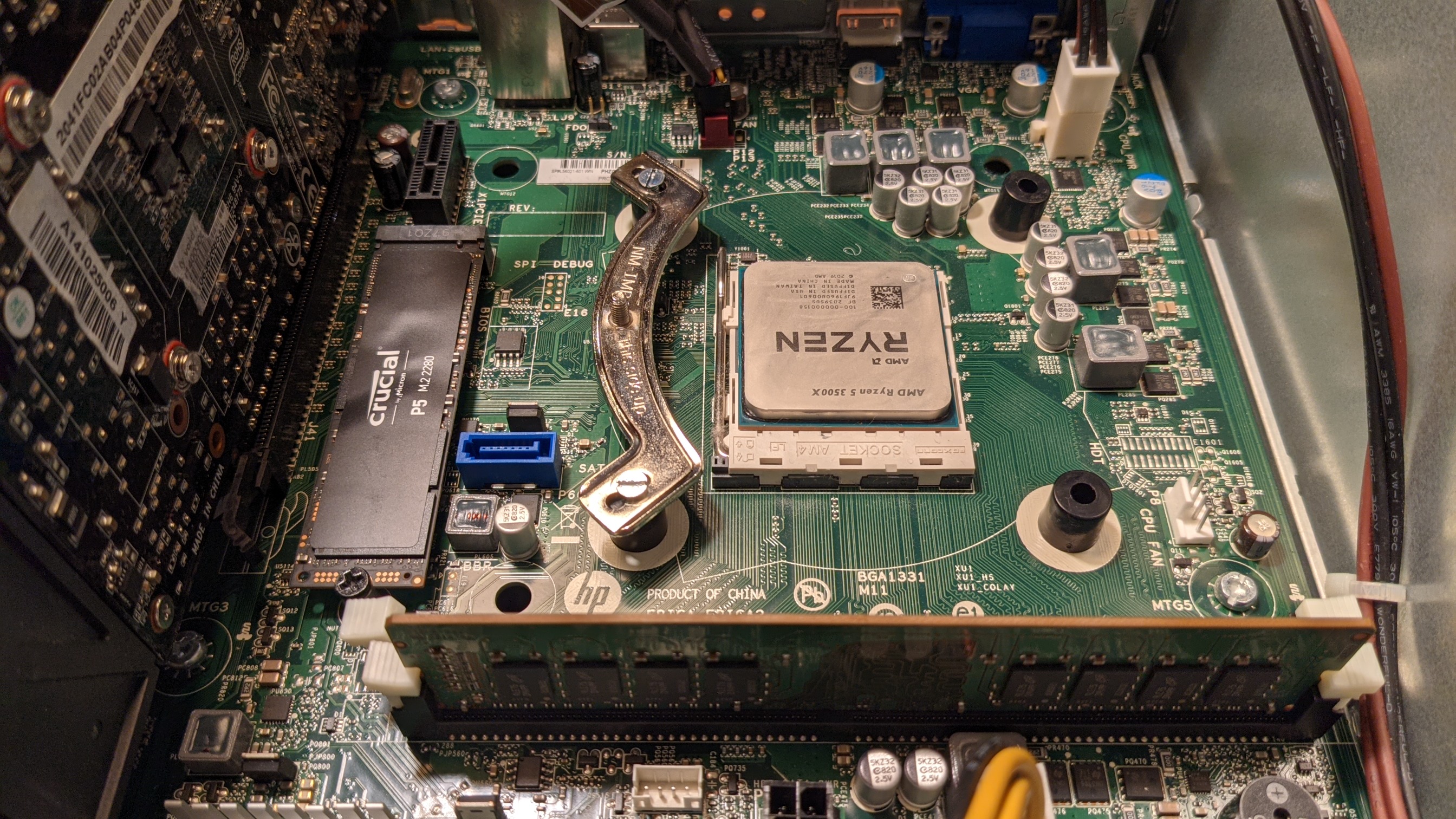

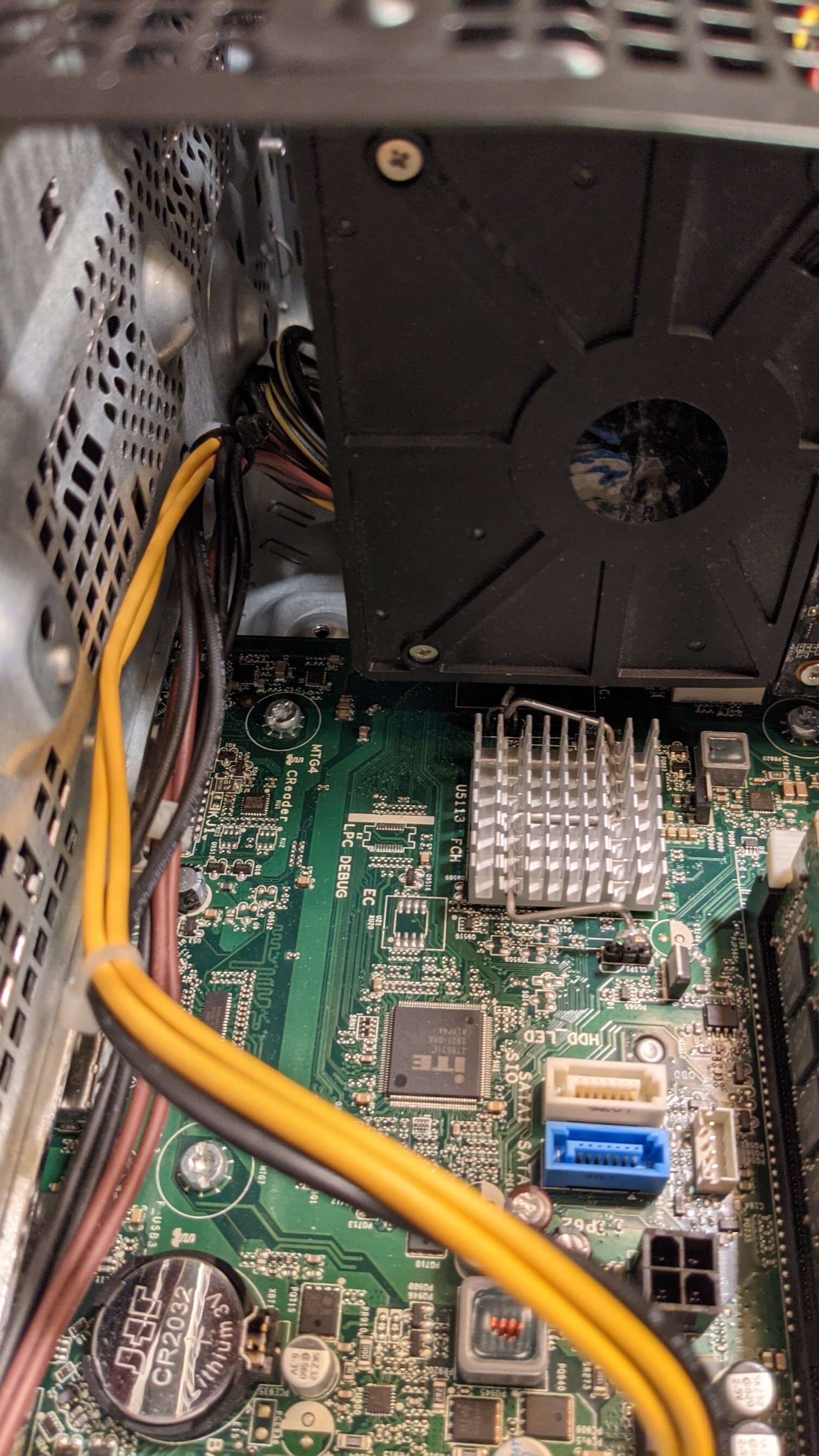

Das auch bei mir verbaute HP Erica Mainboard hat nicht nur 2x 12V 4-Pin anstatt die gängigen 20/24-Pin als Stromanschluss, sondern auch den 1151-Kühlersockel trotz AM4-CPU Sockel.
Durch ein dort verlinktes Video:
....bin ich auf den Noctua NH-L9x65 gestoßen, den ich kurz darauf auch bestellt hatte. Zusätzlich habe ich noch den NF-A8 als FLX und den NF-A9 als FLX und PWM bestellt.
Als der dann ankam, wollte ich den sofort verbauen - nur hätte ich im Video genauer aufpassen sollen. Die Anleitung von Noctua braucht man nicht, stattdessen müssen noch 4x Schrauben in der Größe M3 x 20mm besorgt werden, bevor der Spaß losgehen konnte.
M3 x 20mm weiß ich ganz genau, verbaut hatte ich ursprünglich M3 x 14mm(die Lady im Video dagegen hat irgendwas von "twelve millimeters M2 screws" gebabbelt
)- 3x gingen ohne zu Murren(eine knappe Umdrehung pro Schraube, was eigentlich fast zu wenig ist) rein, der letzte nur mit leichtem abschleifen des schwarzen Noppens. Da das Gewinde aber noch reichlich tiefer ist, am besten gleich 20mm bzw. nicht weniger als 16mm reinschrauben.
Mit Stand 04.06.2022 habe ich die 14mm bei einem Prozessorwechsel durch 20mm Schrauben ausgetauscht. Das Gewinde an sich ist etwa 10mm tief.
Es kann aber auch gut sein, dass bei euch, M2 oder M3 Schrauben mit anderen Längen - bspw. wie im Video genannt - verbaut werden müssen. Ich selbst hatte das benötigte Format nur anhand der Schrauben für den Sockel 20xx ermittelt. Die Schrauben für diesen Sockel haben auf der Kühlerseite das M3-Maß und ließen sich sich bei mir in Richtung Mainboard perfekt eindrehen.
Die beiliegenden Rändelmuttern sind auch M3 und ließen sich perfekt mit den Sockel 20xx-Schrauben verbinden. Bis dahin wusste ich aber noch nicht um welche Größe es sich handelt.
Konkret: Mit dem Einbaumaterial, das benötigte Format ermitteln!
Mit den Rändelmuttern bin ich dann in den Baumarkt und habe dort dann, durch ausprobieren, M3 mit passenden Schrauben identifiziert.

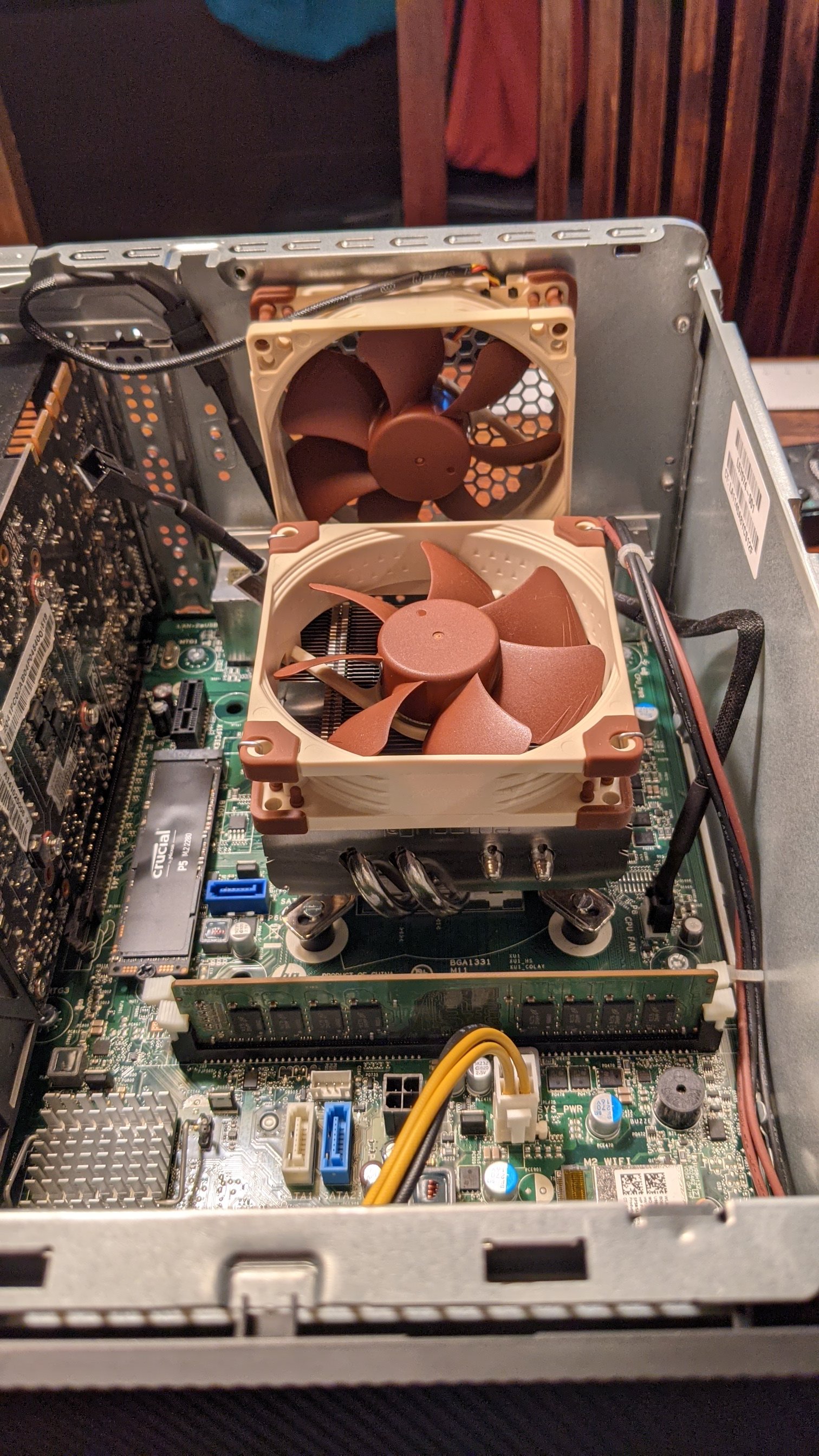

Den originalen 14mm SLIM-Lüfter habe ich gegen die 25mm-Version getauchst, die sich mit der gleichen Klammer am Kühlkörper befestigen lässt. (siehe die 3 Stufen im L9x65 - https://www.computerbase.de/preisvergleich/noctua-nh-l9x65-a1246881.html)

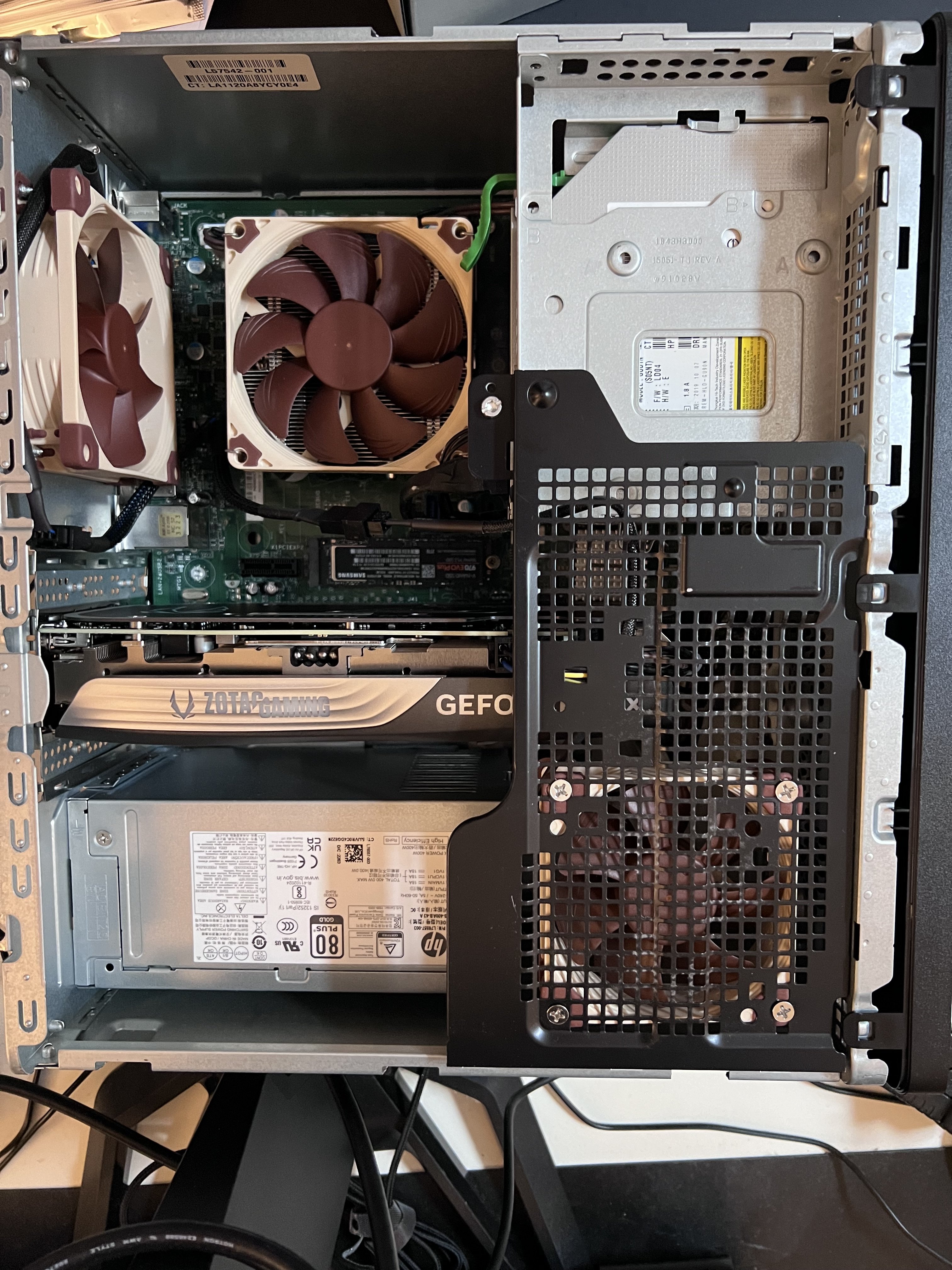

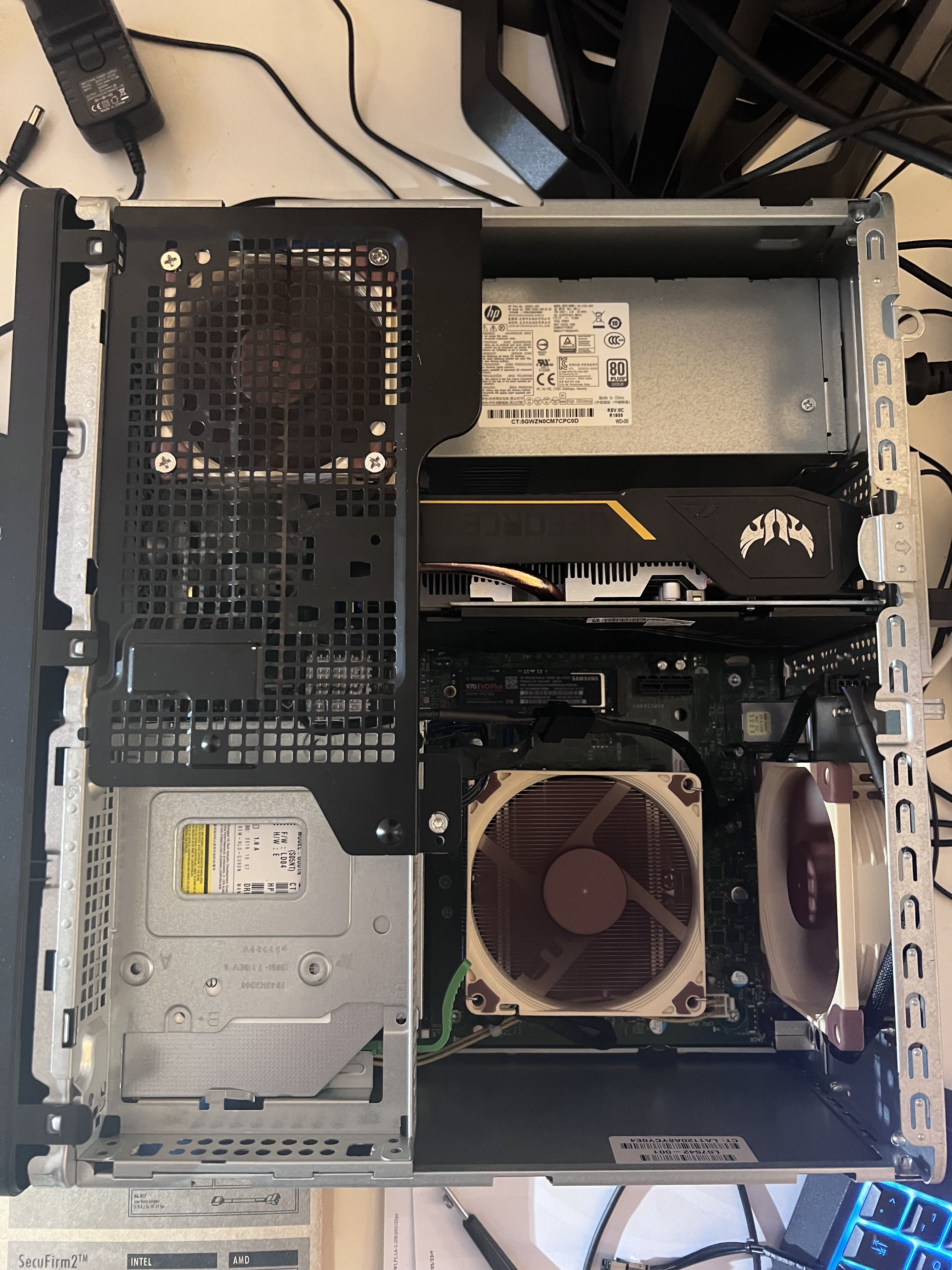

Den vorher verbauten Gehäuselüfter habe ich an dessen Position gegen den NF-A9 FLX ausgetauscht und mit den mitgelieferten Dämpfern befestigt.(Erst die Noppen durch das Gehäuse ziehen und dann vom Mainboard zum Deckel gearbeitet, den Lüfter auf die Noppen raufziehen)
Den 80mm NF-A8 habe ich an dem schwarzem Innengitter befestigt.
Das Innengitter musste ich vorher noch bearbeiten, sonst hätte es nicht mit der GTX970(und später anderen großen Karten) und deren Stromanschlüssen hineingepasst. Technisch im Gitter vorgesehen ist wohl ein Lüfter mit/für ca. 70mm.
Theoretisch würde bei meiner Konstellation auch ein 92mm Lüfter reinpassen.
Da ich aber vielleicht und irgendwann eine neue Grafikkarte einbauen möchte(sobald ich durch Bitcoin reich geworden bin), denke ich ich weit voraus und eliminiere ein mögliches Platzproblem bzw. hab dann mehr Spielraum beim Grafikkartenkauf.
Für die Stromversorgung der beiden Gehäuselüfter, habe ich den beim Kühler mitgelieferten Y-(PWM)-Splitter verwendet.
Den Käfig für die 2,5" Festplatte habe ich ausgebaut, weil ich den nicht benötige.
Temperaturen sind etwas niedriger als vorher, allerdings hatte ich bisher auch keine krassen Lastszenarien zum vergleichen.
Ansonsten siehe auch Bilder:
Viel Spaß noch
Bei Fragen einfach Fragen.
Aktueller Stand: 04.07.2021
An dieser Stelle möchte ich einen kleinem Kühler und Lüfter Umbau anhand meines HP Pavilion Gaming-PCs zeigen.
Den PC habe ich gebraucht ohne GPU und SSD erworben und entsprechend ergänzt.
die Eckdaten sind wie folgt:
Ryzen 5 3500X(ursprünglich soll ein Ryzen 5 3600 zusammen mit der GTX1650 verbaut gewesen sein)
500W Netzteil
16GB RAM
HP Erica Mainboard
Palit GTX 970 4GB
Crucial P5 500GB
Kühler und Lüfter nach meinen Vorstellungen anzupassen, hatte ich schon vor dem Kauf beschlossen. Da der Gerät im Wohnzimmer steht, soll sich Lärm grundsätzlich in Grenzen halten.
Nachdem ich ein bisschen gesucht habe, ob die AM4-Schnellwechselklemme auch ohne Ausbau des Mainboards verbaut werden kann und ich ursprünglich den Wraith Prism(mit anderem Lüfter) verbauen wollte,
bin ich zufällig auf folgenden Hinweis gestoßen:
https://www.computerbase.de/forum/threads/cpu-luefter-fuer-hp-motherboard.2024234/

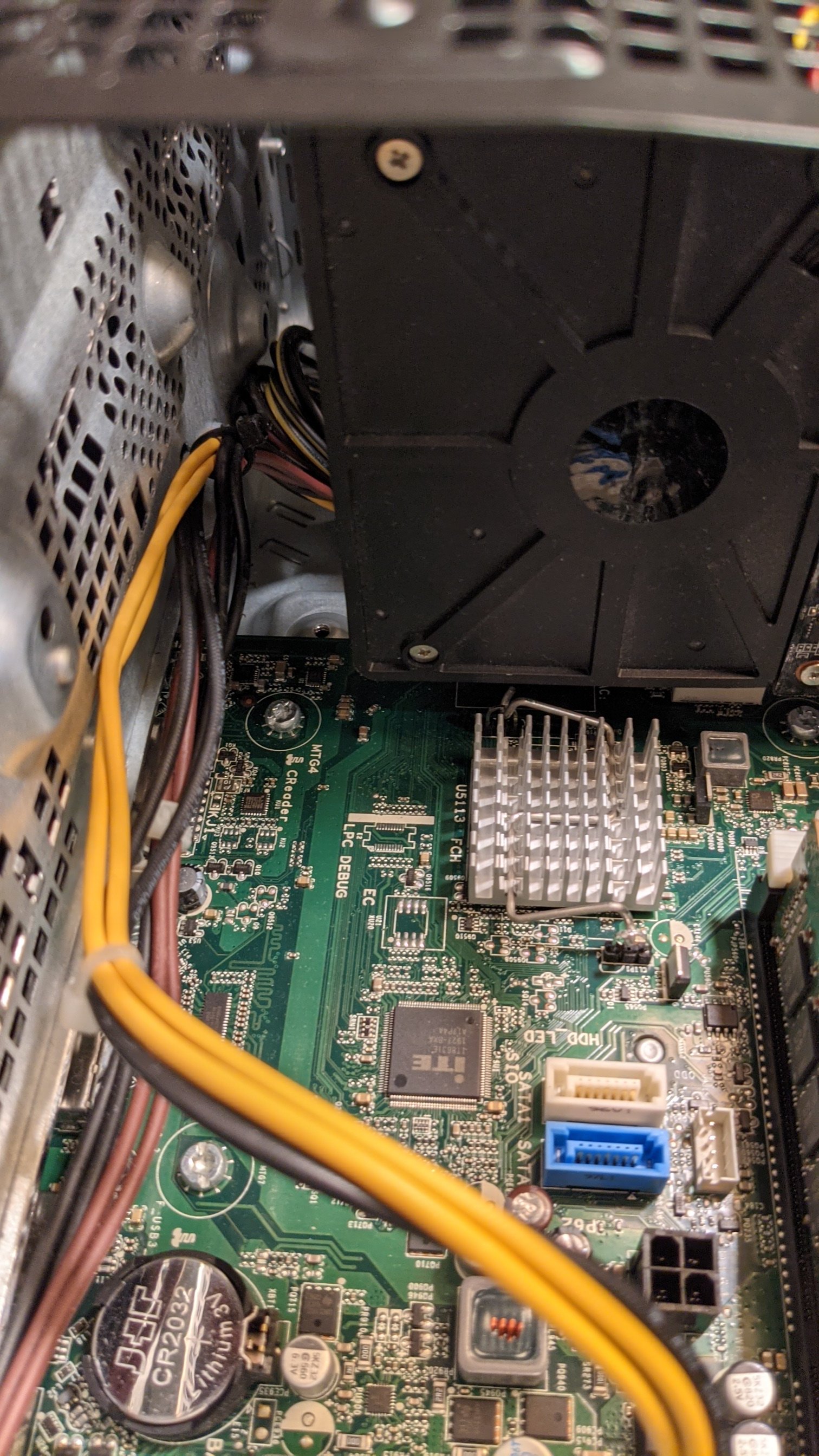

Das auch bei mir verbaute HP Erica Mainboard hat nicht nur 2x 12V 4-Pin anstatt die gängigen 20/24-Pin als Stromanschluss, sondern auch den 1151-Kühlersockel trotz AM4-CPU Sockel.
Durch ein dort verlinktes Video:
....bin ich auf den Noctua NH-L9x65 gestoßen, den ich kurz darauf auch bestellt hatte. Zusätzlich habe ich noch den NF-A8 als FLX und den NF-A9 als FLX und PWM bestellt.
Als der dann ankam, wollte ich den sofort verbauen - nur hätte ich im Video genauer aufpassen sollen. Die Anleitung von Noctua braucht man nicht, stattdessen müssen noch 4x Schrauben in der Größe M3 x 20mm besorgt werden, bevor der Spaß losgehen konnte.
M3 x 20mm weiß ich ganz genau, verbaut hatte ich ursprünglich M3 x 14mm(die Lady im Video dagegen hat irgendwas von "twelve millimeters M2 screws" gebabbelt
)- 3x gingen ohne zu Murren(eine knappe Umdrehung pro Schraube, was eigentlich fast zu wenig ist) rein, der letzte nur mit leichtem abschleifen des schwarzen Noppens. Da das Gewinde aber noch reichlich tiefer ist, am besten gleich 20mm bzw. nicht weniger als 16mm reinschrauben.Mit Stand 04.06.2022 habe ich die 14mm bei einem Prozessorwechsel durch 20mm Schrauben ausgetauscht. Das Gewinde an sich ist etwa 10mm tief.
Es kann aber auch gut sein, dass bei euch, M2 oder M3 Schrauben mit anderen Längen - bspw. wie im Video genannt - verbaut werden müssen. Ich selbst hatte das benötigte Format nur anhand der Schrauben für den Sockel 20xx ermittelt. Die Schrauben für diesen Sockel haben auf der Kühlerseite das M3-Maß und ließen sich sich bei mir in Richtung Mainboard perfekt eindrehen.
Die beiliegenden Rändelmuttern sind auch M3 und ließen sich perfekt mit den Sockel 20xx-Schrauben verbinden. Bis dahin wusste ich aber noch nicht um welche Größe es sich handelt.
Konkret: Mit dem Einbaumaterial, das benötigte Format ermitteln!
Mit den Rändelmuttern bin ich dann in den Baumarkt und habe dort dann, durch ausprobieren, M3 mit passenden Schrauben identifiziert.

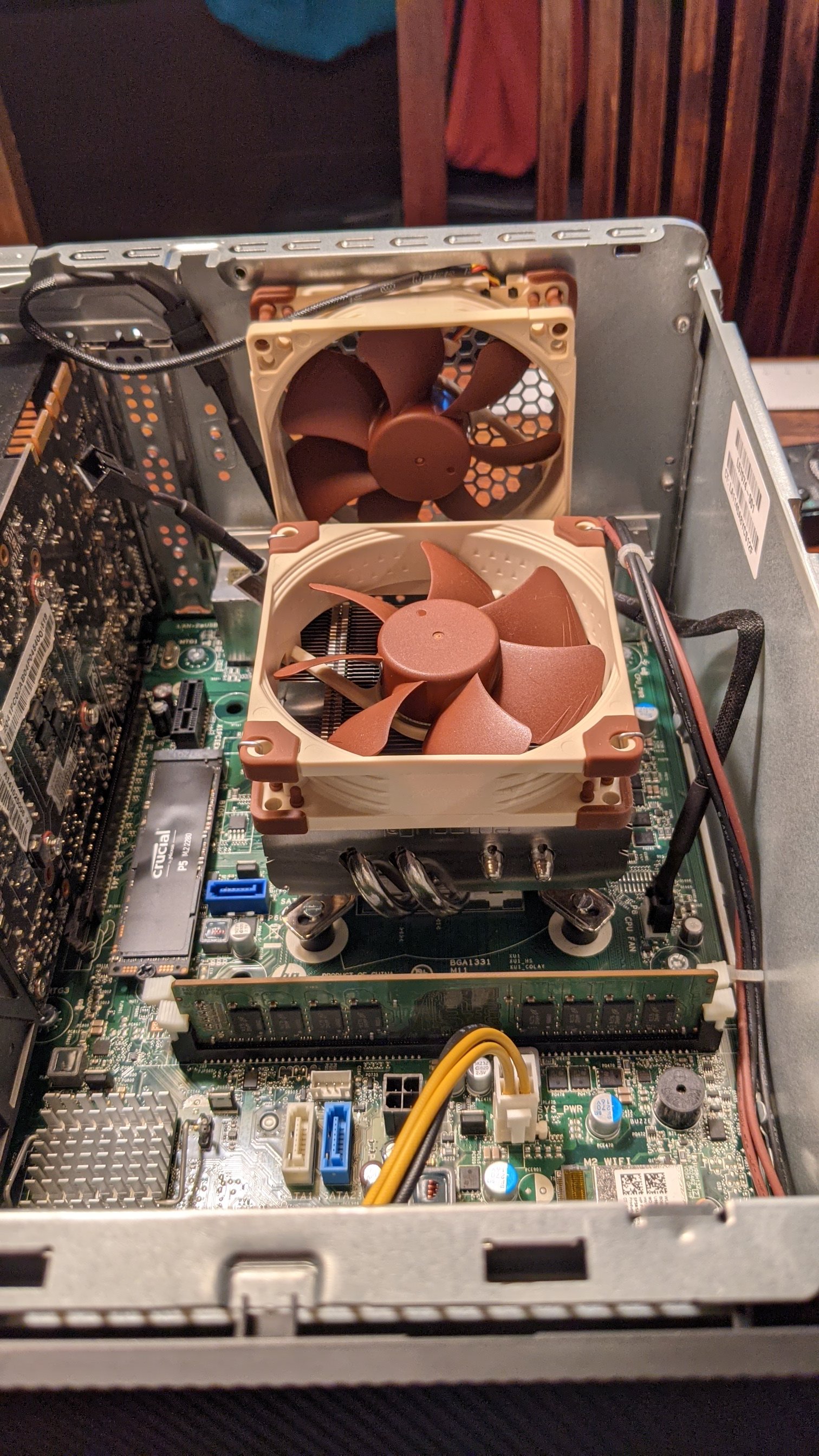

Den originalen 14mm SLIM-Lüfter habe ich gegen die 25mm-Version getauchst, die sich mit der gleichen Klammer am Kühlkörper befestigen lässt. (siehe die 3 Stufen im L9x65 - https://www.computerbase.de/preisvergleich/noctua-nh-l9x65-a1246881.html)
Den vorher verbauten Gehäuselüfter habe ich an dessen Position gegen den NF-A9 FLX ausgetauscht und mit den mitgelieferten Dämpfern befestigt.(Erst die Noppen durch das Gehäuse ziehen und dann vom Mainboard zum Deckel gearbeitet, den Lüfter auf die Noppen raufziehen)

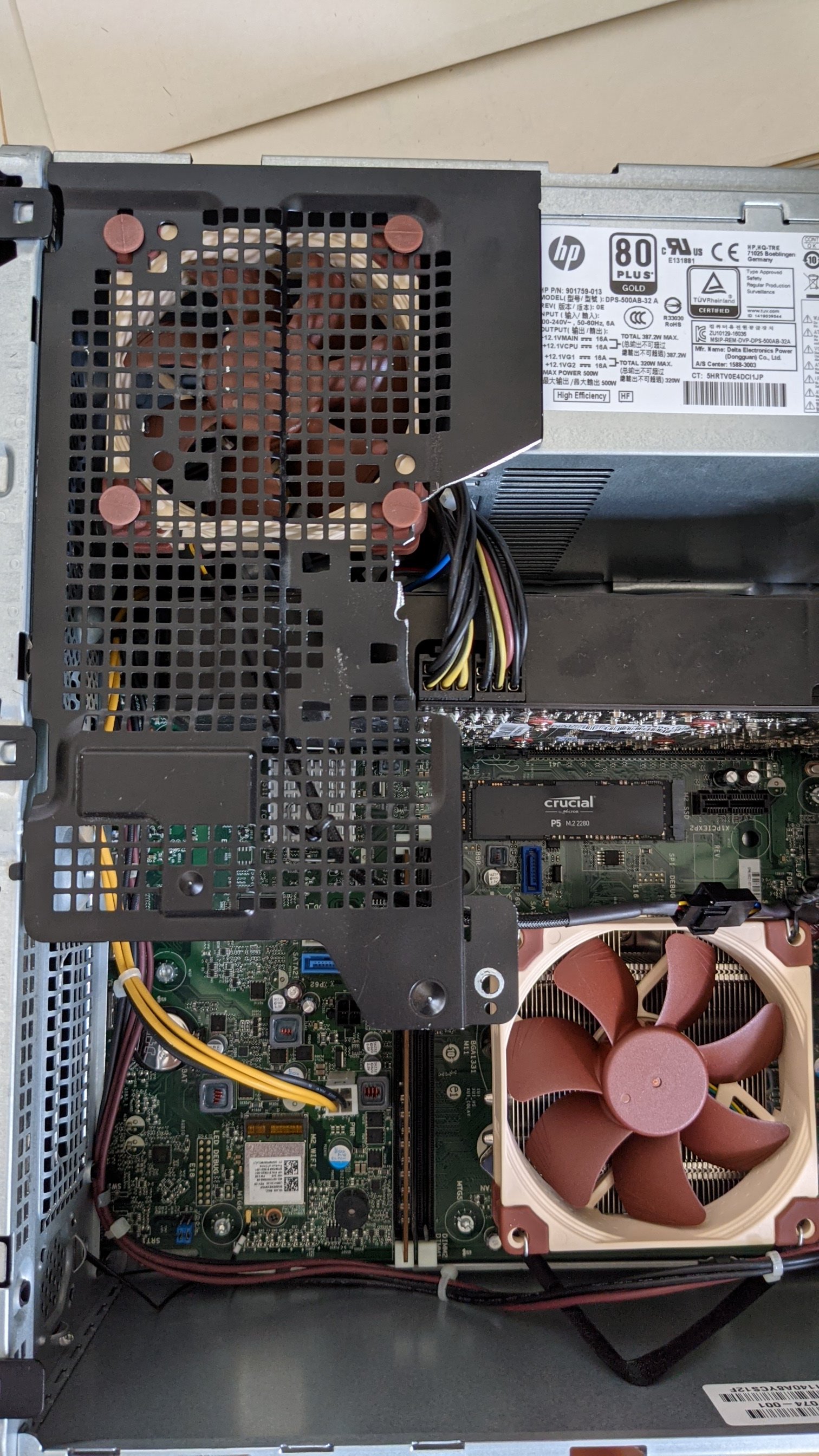

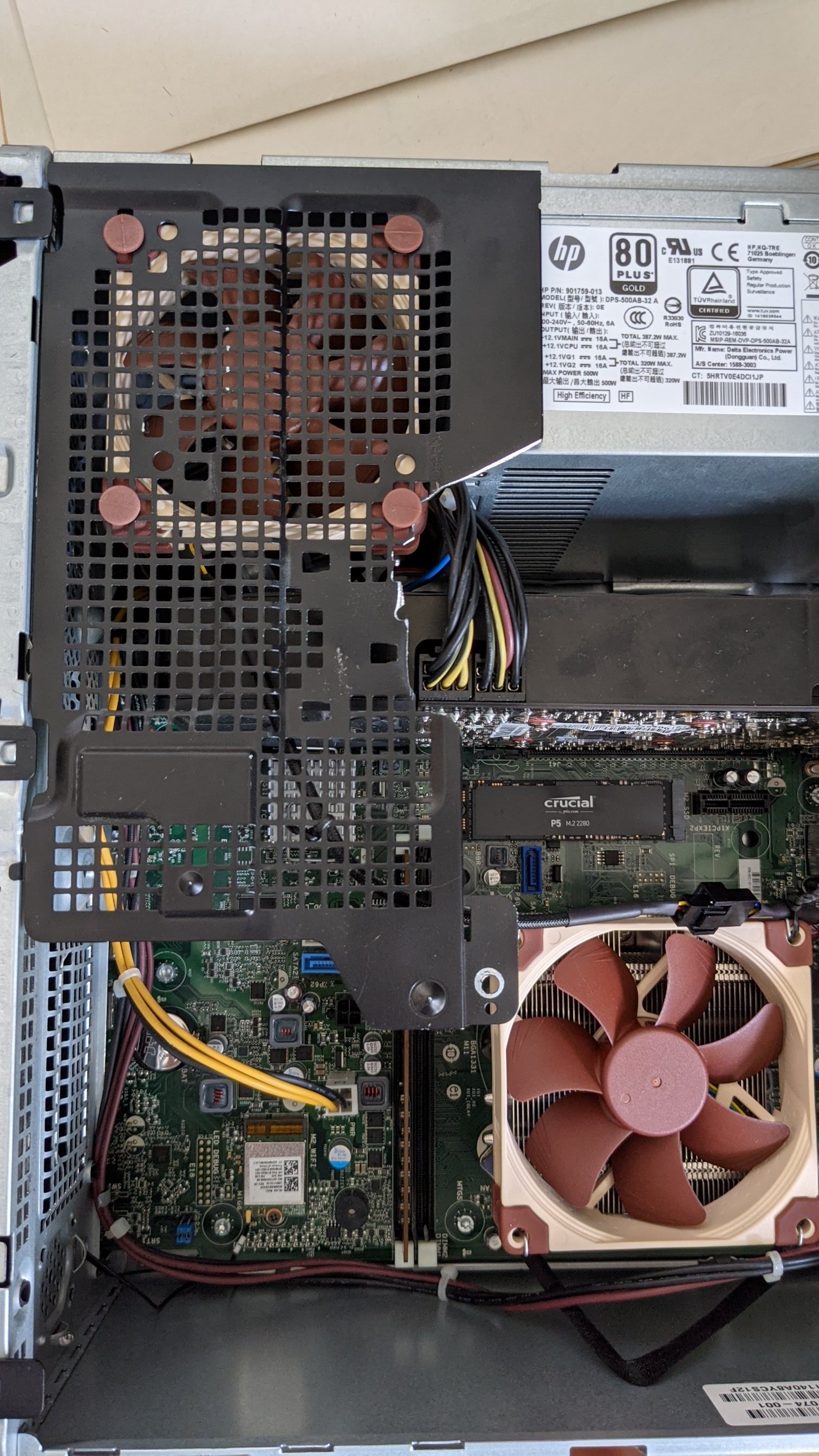

Den 80mm NF-A8 habe ich an dem schwarzem Innengitter befestigt.

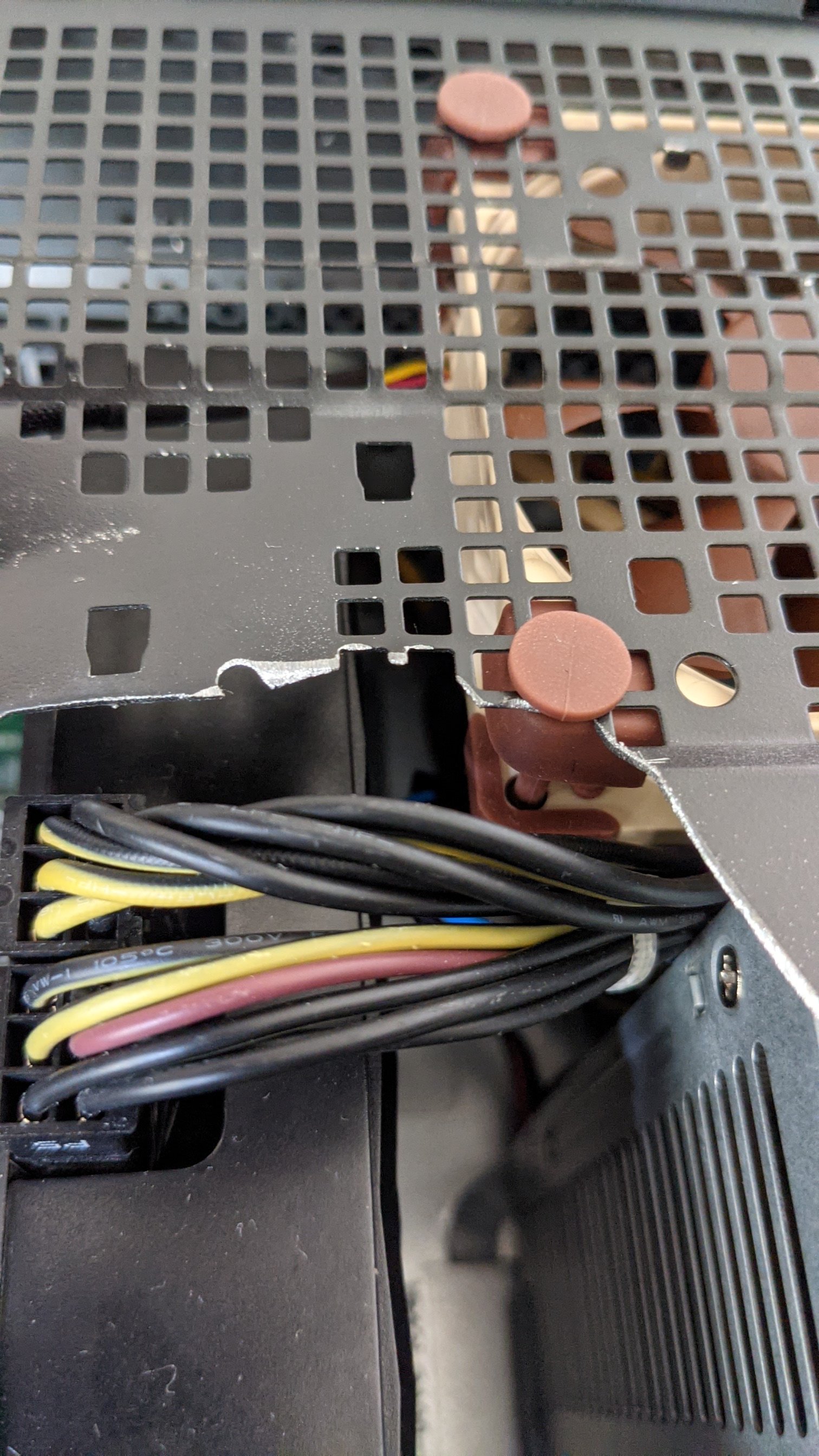

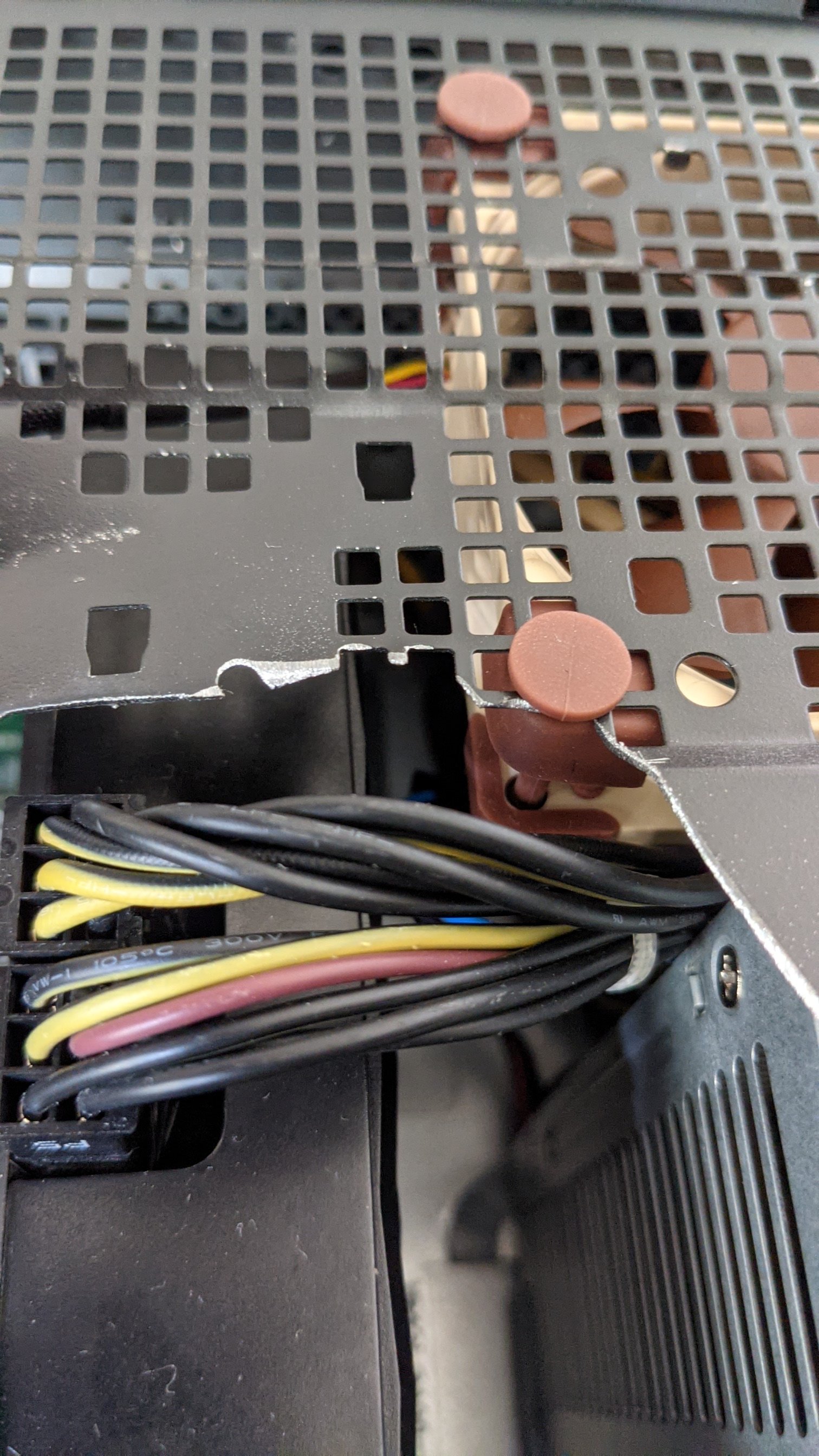

Das Innengitter musste ich vorher noch bearbeiten, sonst hätte es nicht mit der GTX970(und später anderen großen Karten) und deren Stromanschlüssen hineingepasst. Technisch im Gitter vorgesehen ist wohl ein Lüfter mit/für ca. 70mm.
Theoretisch würde bei meiner Konstellation auch ein 92mm Lüfter reinpassen.
Da ich aber vielleicht und irgendwann eine neue Grafikkarte einbauen möchte(sobald ich durch Bitcoin reich geworden bin), denke ich ich weit voraus und eliminiere ein mögliches Platzproblem bzw. hab dann mehr Spielraum beim Grafikkartenkauf.
Ich persönlich habe für die Bearbeitung des Gitters, eine Bosch-Flex(konkret eine GWS 12-125 CIE, die mich 2013 mal 180 EUR gekostet hatte ) mit Drehzahleinstellung auf niedriger Stufe(2) mit Fächerscheibe genutzt.
Kleiner Hinweis:
Da das Material ziemlich fragil ist für so "krasses" Werkzeug, sollte man es so vorsichtig wie möglich bearbeiten. Ansonsten ist da plötzlich mehr weg als gewollt
Flex mit Trennscheibe könnte auch eine Option sein, sieht dann aber vielleicht nicht ganz so schön aus
Ansonsten viel Spaß mit Feile, Eisensäge oder Schleifpapier
) mit Drehzahleinstellung auf niedriger Stufe(2) mit Fächerscheibe genutzt.Kleiner Hinweis:
Da das Material ziemlich fragil ist für so "krasses" Werkzeug, sollte man es so vorsichtig wie möglich bearbeiten. Ansonsten ist da plötzlich mehr weg als gewollt
Flex mit Trennscheibe könnte auch eine Option sein, sieht dann aber vielleicht nicht ganz so schön aus
Ansonsten viel Spaß mit Feile, Eisensäge oder Schleifpapier
Für die Stromversorgung der beiden Gehäuselüfter, habe ich den beim Kühler mitgelieferten Y-(PWM)-Splitter verwendet.
Den Käfig für die 2,5" Festplatte habe ich ausgebaut, weil ich den nicht benötige.
Temperaturen sind etwas niedriger als vorher, allerdings hatte ich bisher auch keine krassen Lastszenarien zum vergleichen.

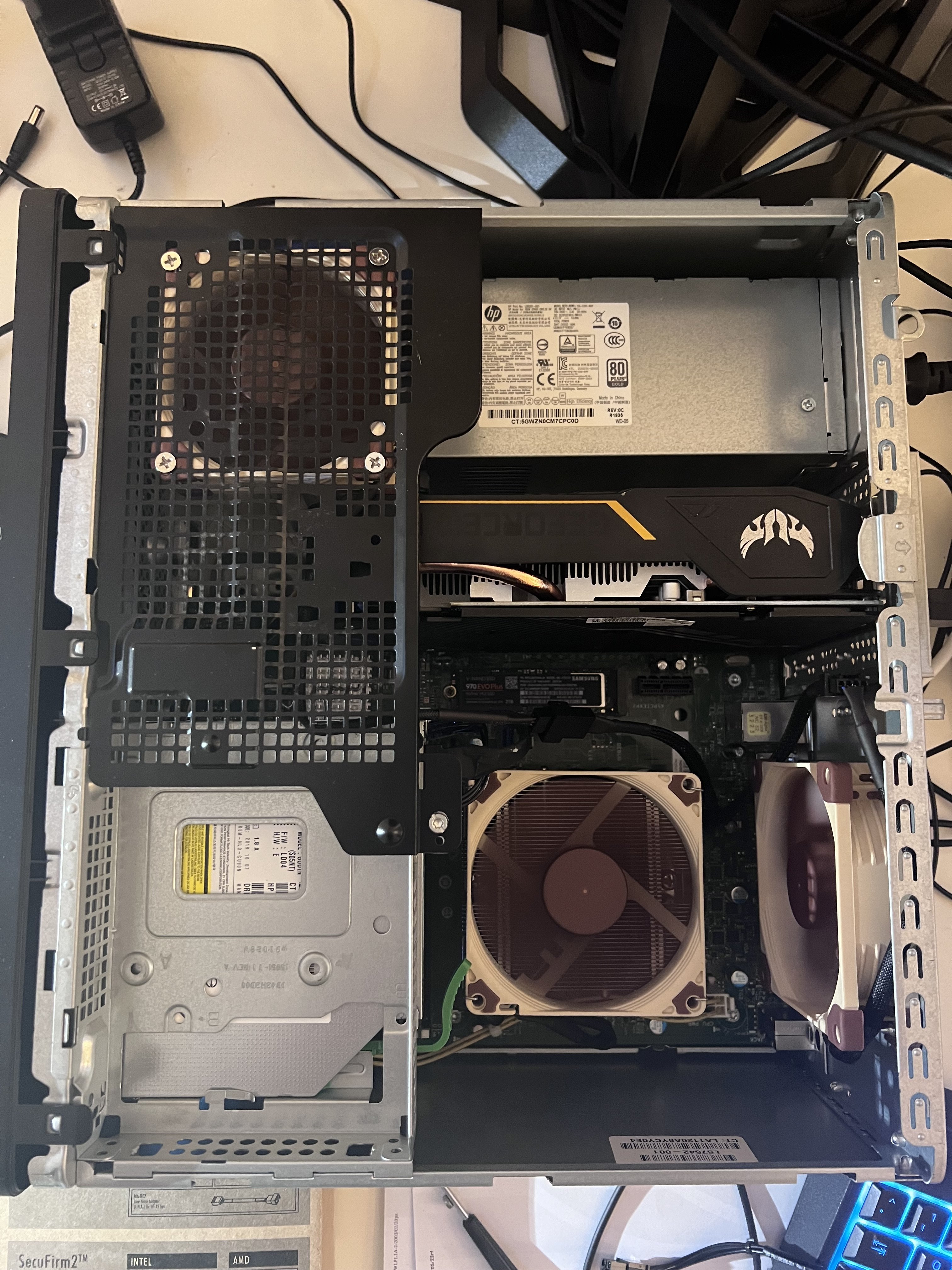

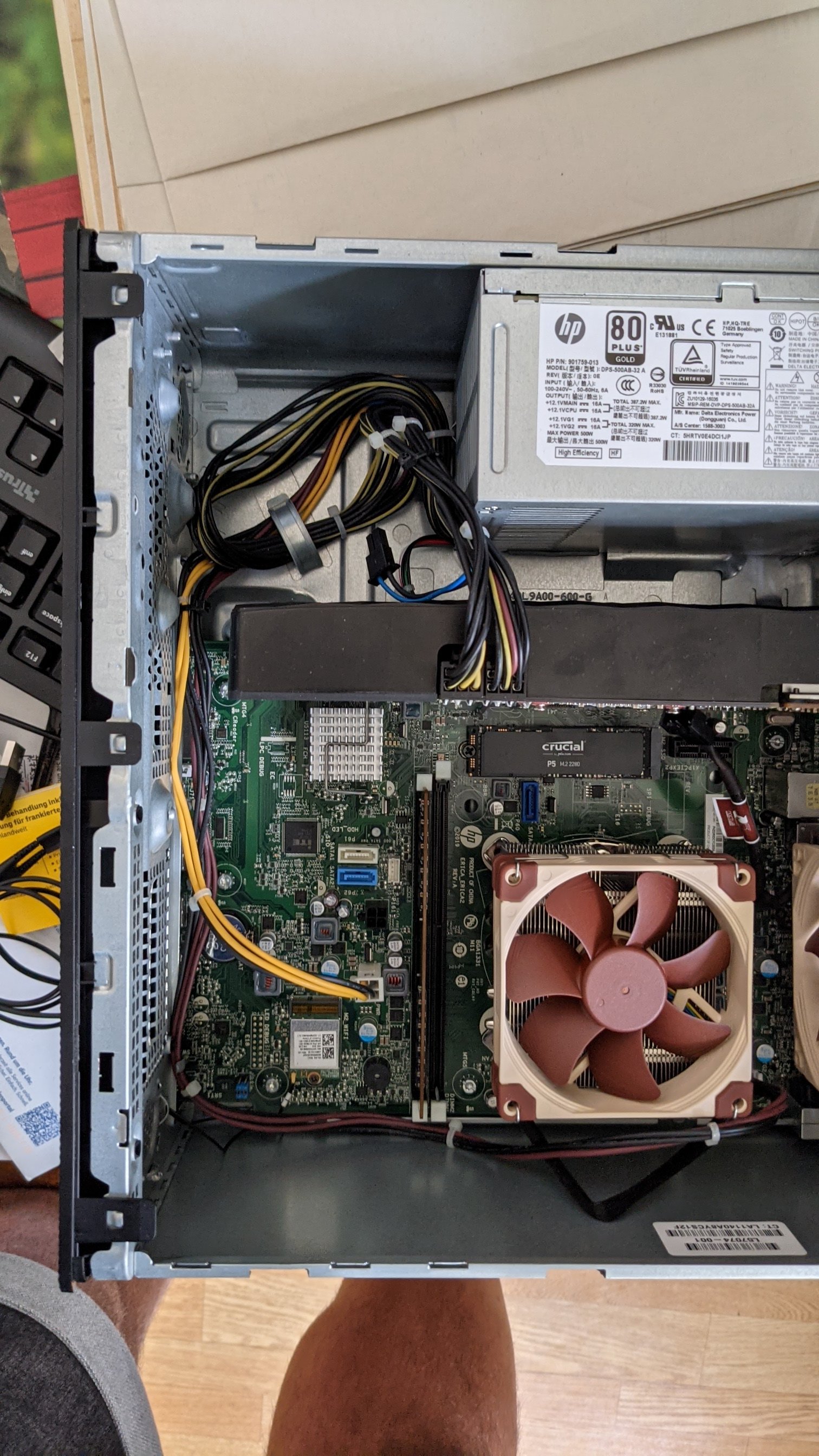

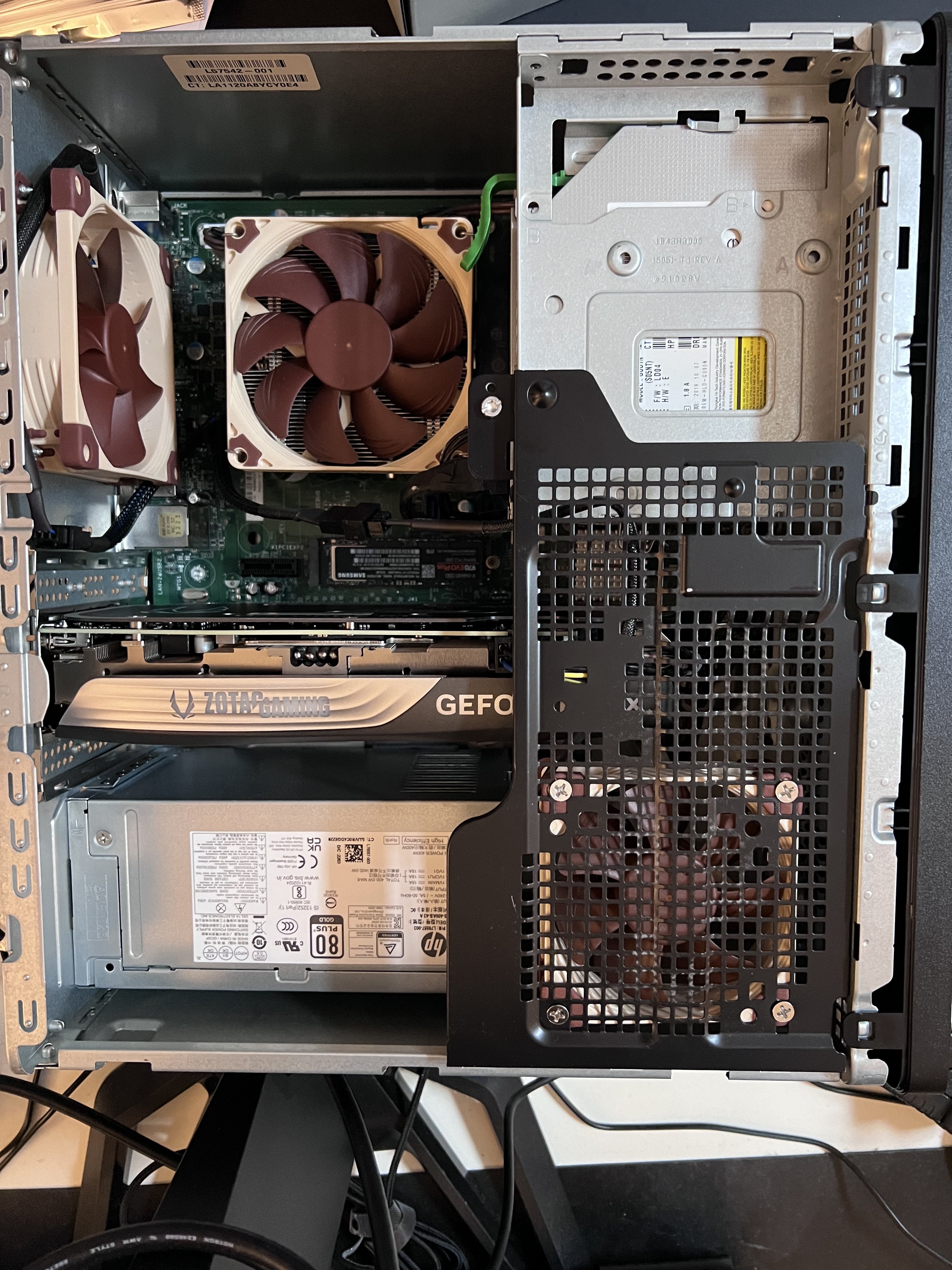

Ansonsten siehe auch Bilder:
Viel Spaß noch
Bei Fragen einfach Fragen.
Aktueller Stand: 04.07.2021
Anhänge
Zuletzt bearbeitet:

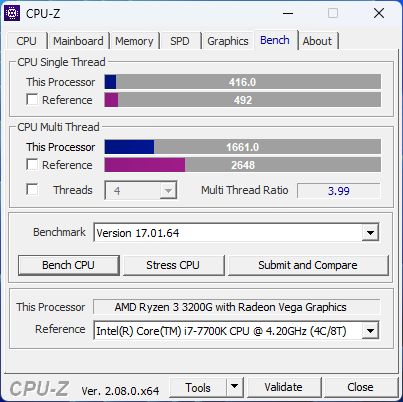

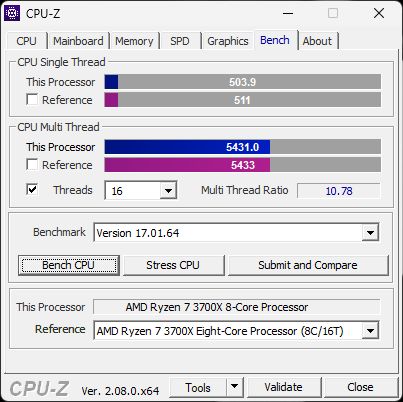

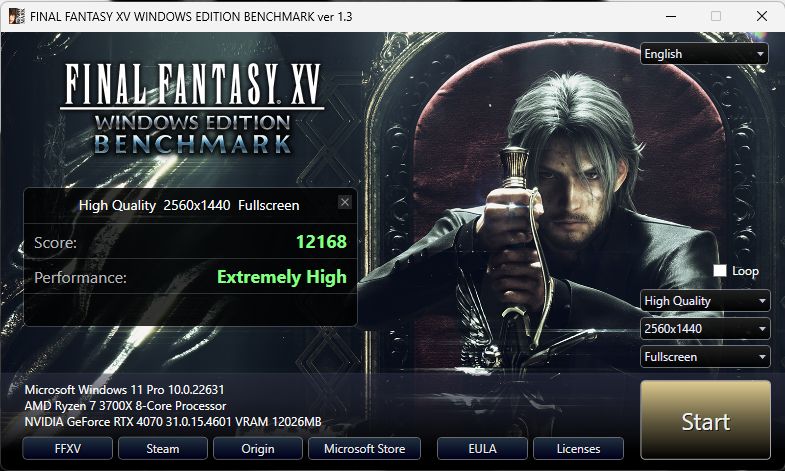

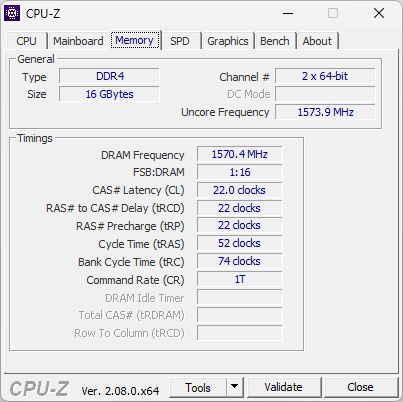

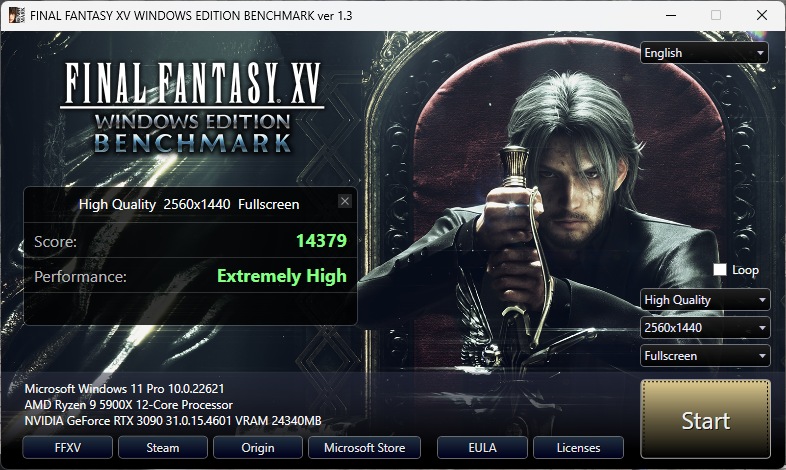

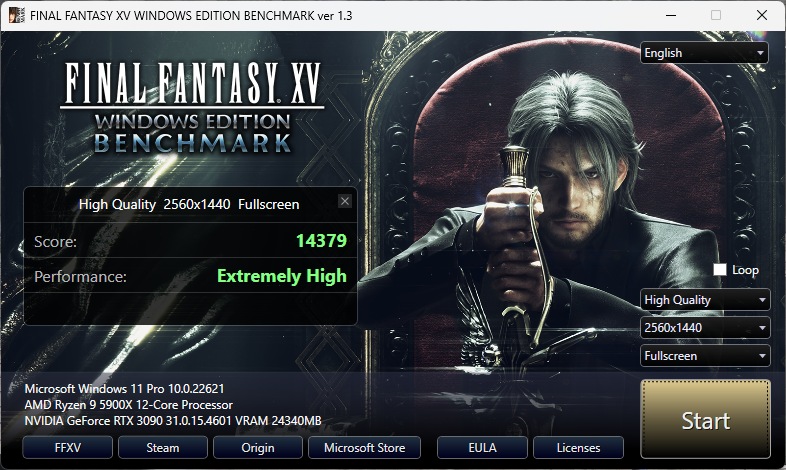

Habe außerdem die CPU-Z Benchmarks vom R3-3200G + R7-3700X angehängt. Das sind schon Welten im Multithread-Benchmark um.
