MSI MAG Z790 Tomahawk DDR5 - Lanes Sharing?

[outlaw!]

Hi zusammen,

ich erwäge das oben genannte Motherboard mit einem 13700K oder 13900K sowie einer 4090 laufen zu lassen und werde 3 M2s nutzen.
Ich habe nun verschiedene Reports durchgelesen, konnte für mich aber nicht final klären, ob ich nun meiner Grafikkarte bzw dem PCIe 16x 4.0 Slot lanes "klaue", wenn ich eine M2 in den ersten Slot (zwischen CPU und GPU) einbaue.

Gibt es hier eine pauschale Antwort?

Danke!



[Drewkev]

Gibt es hier eine pauschale Antwort?

Jein, beim Grafikkartenslot (oberster x16) kann man aber sagen dass du diesen nur dann die Lanes klaust wenn du den M.2 PCIe 5.0 Slot (sofern vorhanden!) bestückst.

Wenn sich die restlichen M.2 Slots die Lanes mit irgendwas teilen dann sind es meist die x4 (mechanisch x16) Slots oder SATA, solltest du beides gar nicht verwenden ist das für dich Jacke wie Hose.



[0x8100]

der prozessor hat 20 lanes, aufgeteilt in 16+4 oder 2x8+4. so oder so ist die ssd immer unabhängig im ersten m.2 slot.



[Nogrod]

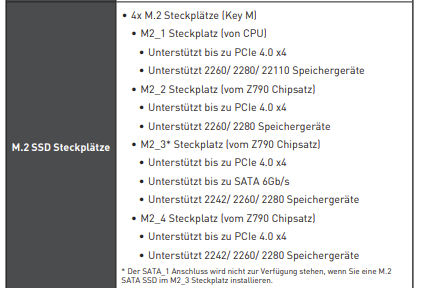

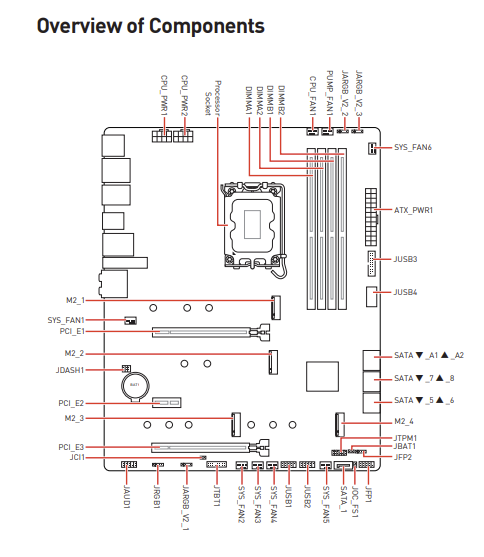

Blick ins Handbuch gibt dir eigtl. alle Informationen:



[outlaw!]

Jein, beim Grafikkartenslot (oberster x16) kann man aber sagen dass du diesen nur dann die Lanes klaust wenn du den M.2 PCIe 5.0 Slot (sofern vorhanden!) bestückst.

Wenn sich die restlichen M.2 Slots die Lanes mit irgendwas teilen dann sind es meist die x4 (mechanisch x16) Slots oder SATA, solltest du beides gar nicht verwenden ist das für dich Jacke wie Hose.

Und was ist, wenn ich den 1. M2 Pcie 5.0 slot mit einer 4.0 nvme bestücke?



[Drewkev]

Ob die M.2 SSD mit PCIe 3.0, 4.0 oder 5.0 arbeitet spielt hierbei keine Rolle.

Aber ich sehe gerade dass das Z790 Tomahawk gar keinen M.2 PCIe 5.0 Slot hat.
