Netzteil Anschließen 19 + 5 Pin - kein 24 pin?

[Blizzy135]

Moin,

ich wollte gerade mein neues Netzteil (Corsair RM750) anschließen und mir viel dabei auf, dass das Netzteil keinen 24 pin bzw 20 + 4 pin Anschluss hat, sondern 19 + 5 pin.

Ich habe lange kein Modulares Netzteil mehr gehabt, daher die Verweunderung.

Ganz normal so- muss ich beide Stecker nutzen?

Und das 24 pin Gegenstück zum Motherboard hin hat einen leeren Anschluss an der 5 Stelle von li. unten.

LG



[MadMax_87]

Ach ja, wenn wir nur wüssten welches der zwei einzigen modularen Netzteile auf diesem Planeten du meinst....



[Drewkev]

Und welches Netzteil ist es nun geworden?

Was sagt das Handbuch?



[Blizzy135]

Handbuch ist keines dabei.



[Drewkev]

Online gibt es sicher eins



[Polaros]

Was sagt das Handbuch auf der Website des Herstellers dazu?



[MadMax_87]

Ich hab gehört es gibt solche "Suchmaschienen" in diesem Internet...Oder Webseiten der Hersteller, wo man angeblich diese Handbücher finden könnte...



[wrglsgrft]

muss ich beide Stecker nutzen?

Ja

Und das 24 pin Gegenstück zum Motherboard hin hat einen leeren Anschluss an der 5 Stelle von li. unten.

Je nachdem wie man den Stecker hält ist die "5. Stelle von links unten" eine andere Stelle.

Es gibt grundsätzlich schon einen (meist) unbelegten Pin bei diesem Stecker.

Handbuch ist keines dabei.

Wundert mich. Gibt es zur Not aber auf der Internetseite des Herstellers.



[Blizzy135]

Es gibt online ein Handbuch, dieses erklärt allerdings nicht ob ich den 19+5 pin Stecker nutze, oder nur die 19 pins belege....

Das Handbuch erkkärt nur das man die alten Kabel abstecken soll und die neuen dran.



[MadMax_87]

2 Stecker ans Netzteil und den einen in die 24 Pin Buchse..Das kommt so vom Hersteller oder hast du gebraucht gekauft?!
der "fehlende" PIN im Stecker ergibt sich aus der aktuelle ATX-Norm, gerne nachzulesen auf Wikipedia, da steht auch warum der nicht mehr belegt ist...



[yxcvb]

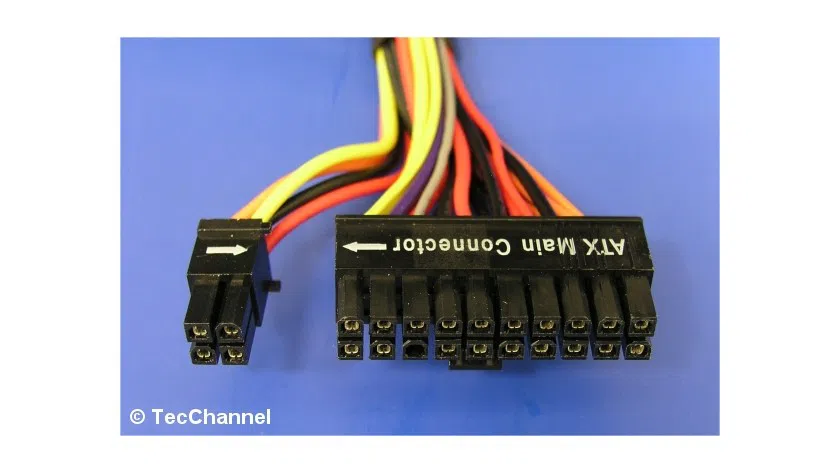

https://www.tecchannel.de/a/netzteile-fuer-pcs-und-server-standards-und-stecker,402387,4

Ein PIN ist nicht belegt, gehört also so



[Blizzy135]

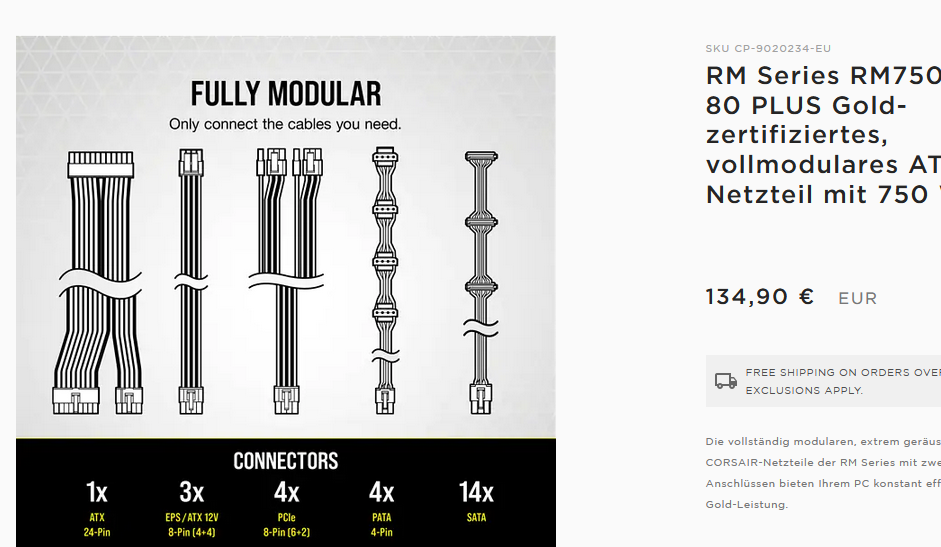

Anhang anzeigen 1230837

2 Stecker ans Netzteil und den einen in die 24 Pin Buchse..Das kommt so vom Hersteller oder hast du gebraucht gekauft?!
der "fehlende" PIN im Stecker ergibt sich aus der aktuelle ATX-Norm, gerne nachzulesen auf Wikipedia, da steht auch warum der nicht mehr belegt ist...

Allesklar, vielen Dank!
Netzteil ist neu gekauft.



[Polaros]

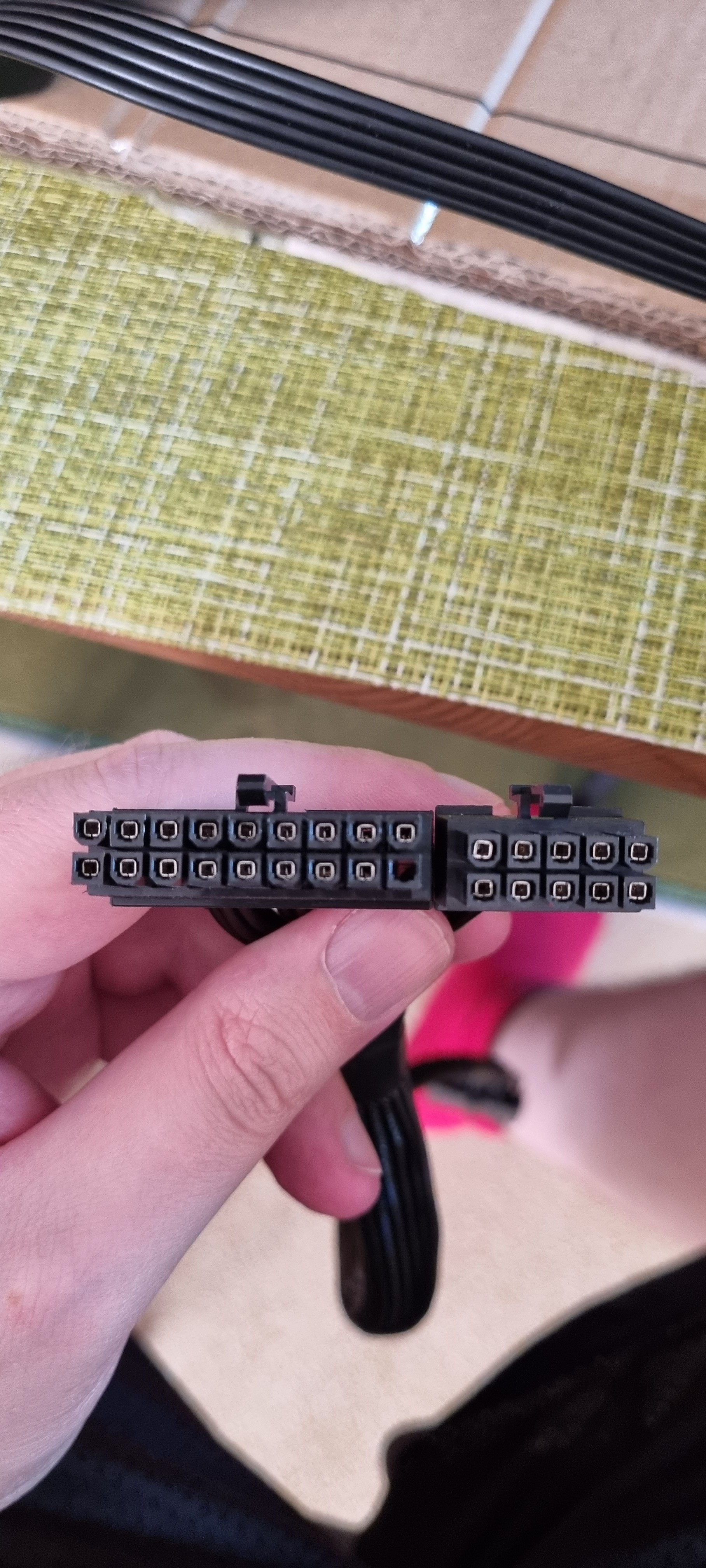

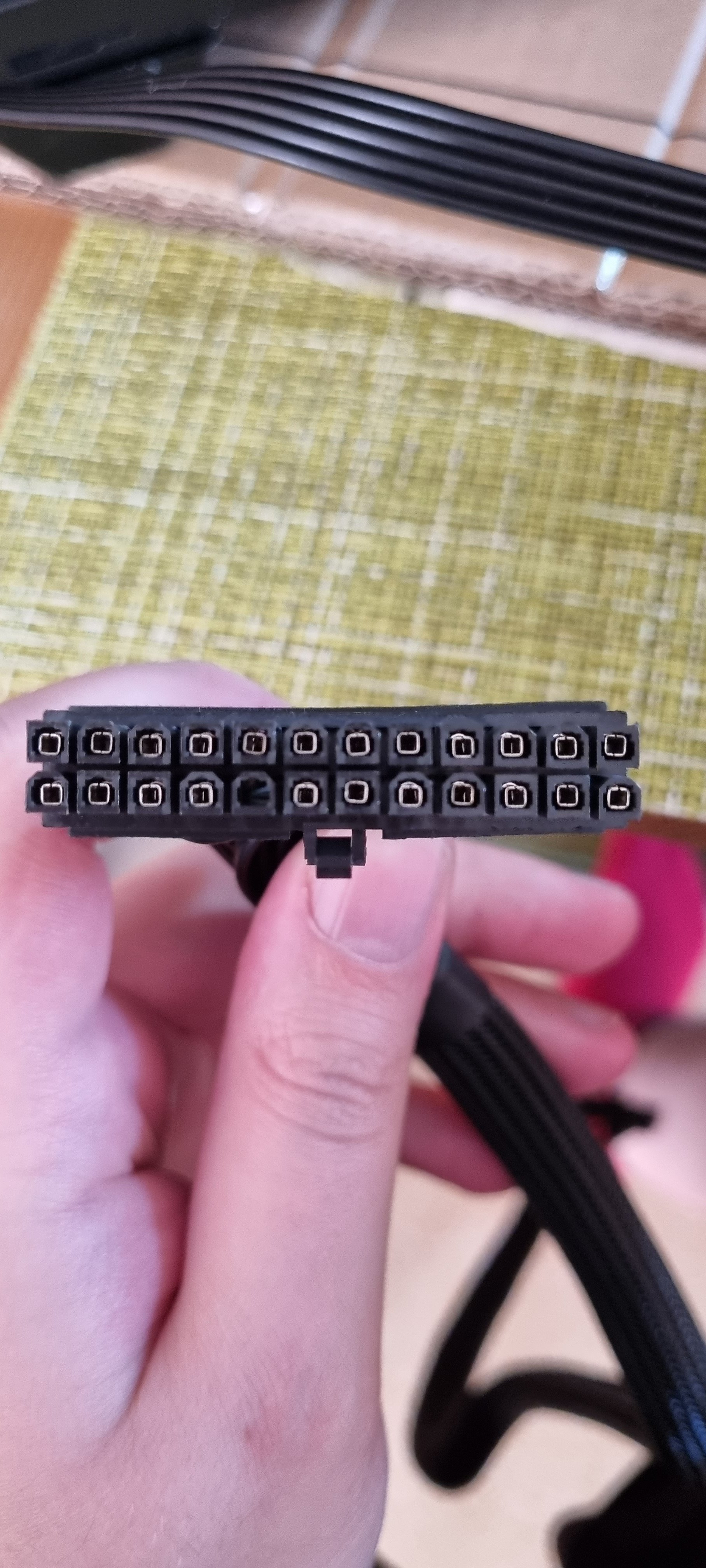

Kannst du ein Bild beidseitig von dem 19+5 Stecker hochladen?



[Blizzy135]

Klar.



[Polaros]

@Blizzy135

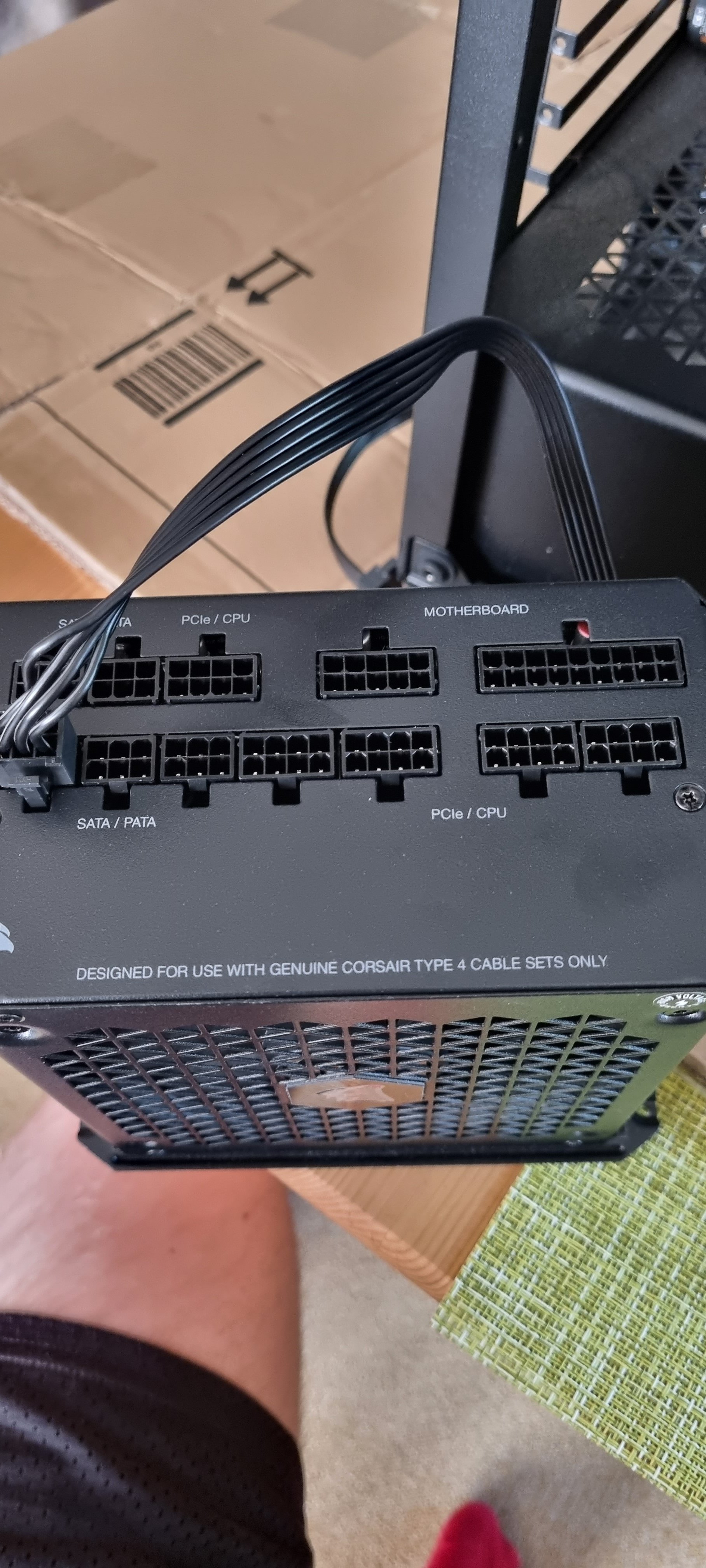

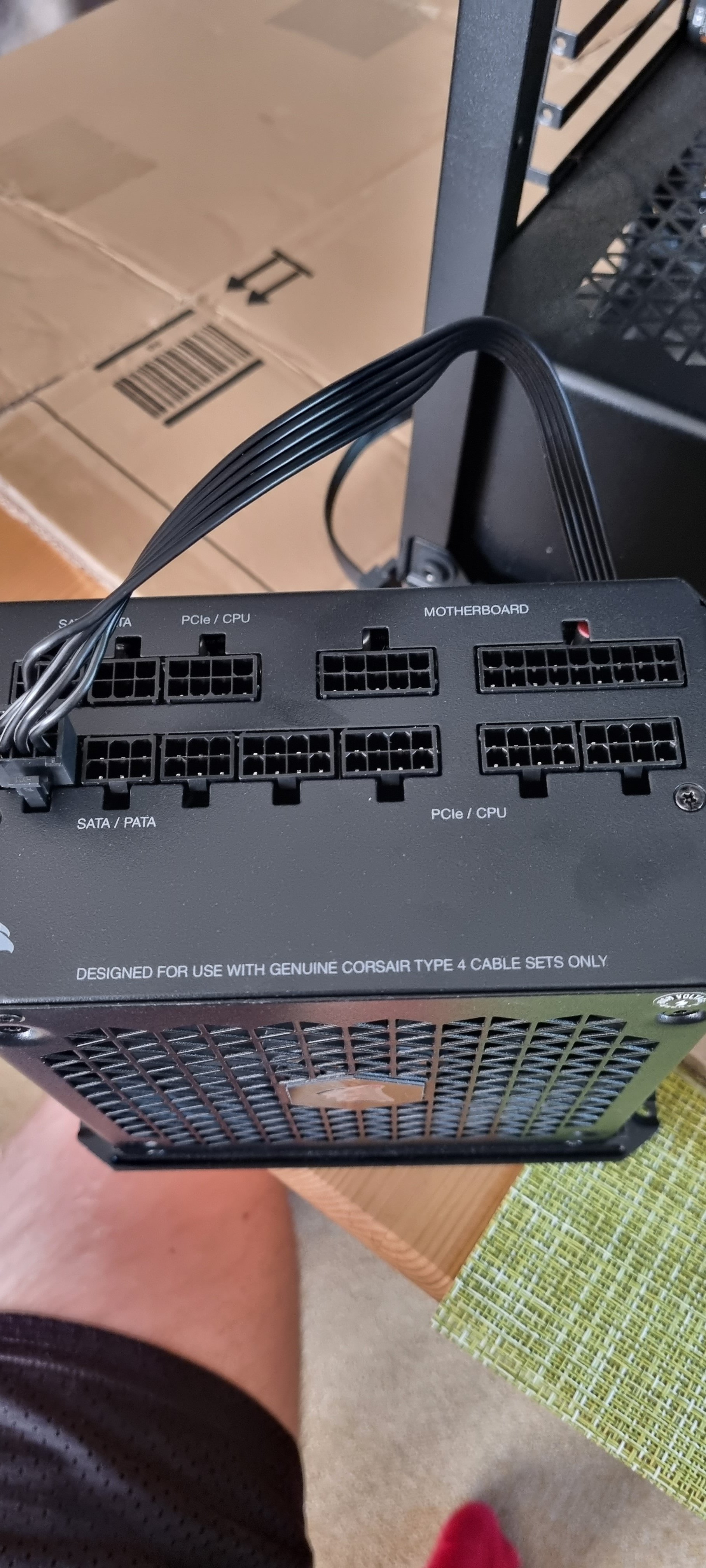

Den 18+10 Pin steckst du in das Netzteil, den 24 Pin in das Mainboard.
Keine Ahnung wie du auf 19+5 Pin kommst.



[Blizzy135]

Okay, noch ne blöde Frage.

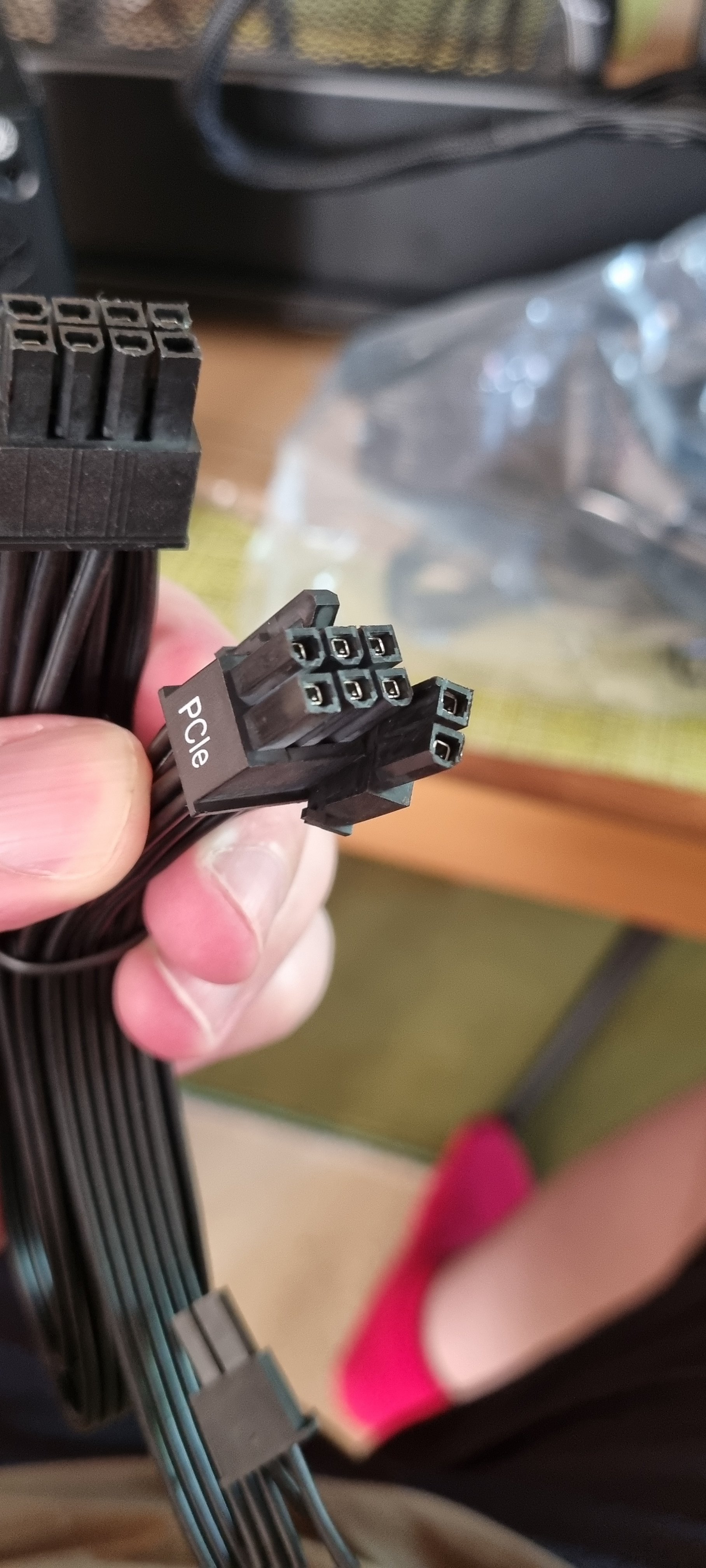

Die Kabel sind beschriftet auf einer Seitw mit CPU, PCiE usw. Ich gehe davon aus, dass die beschriftete Seite in das Mainboard kommt und die unbeschriftete in das Netzteil?



[wrglsgrft]

Welche Seite ist beim 24-Pin-Stecker beschriftet?

Genau so machst du das bei den anderen auch.



[Blizzy135]

Beim 24pin ist die gesplittete Seite beschriftet, die 24pin Seite nicht.

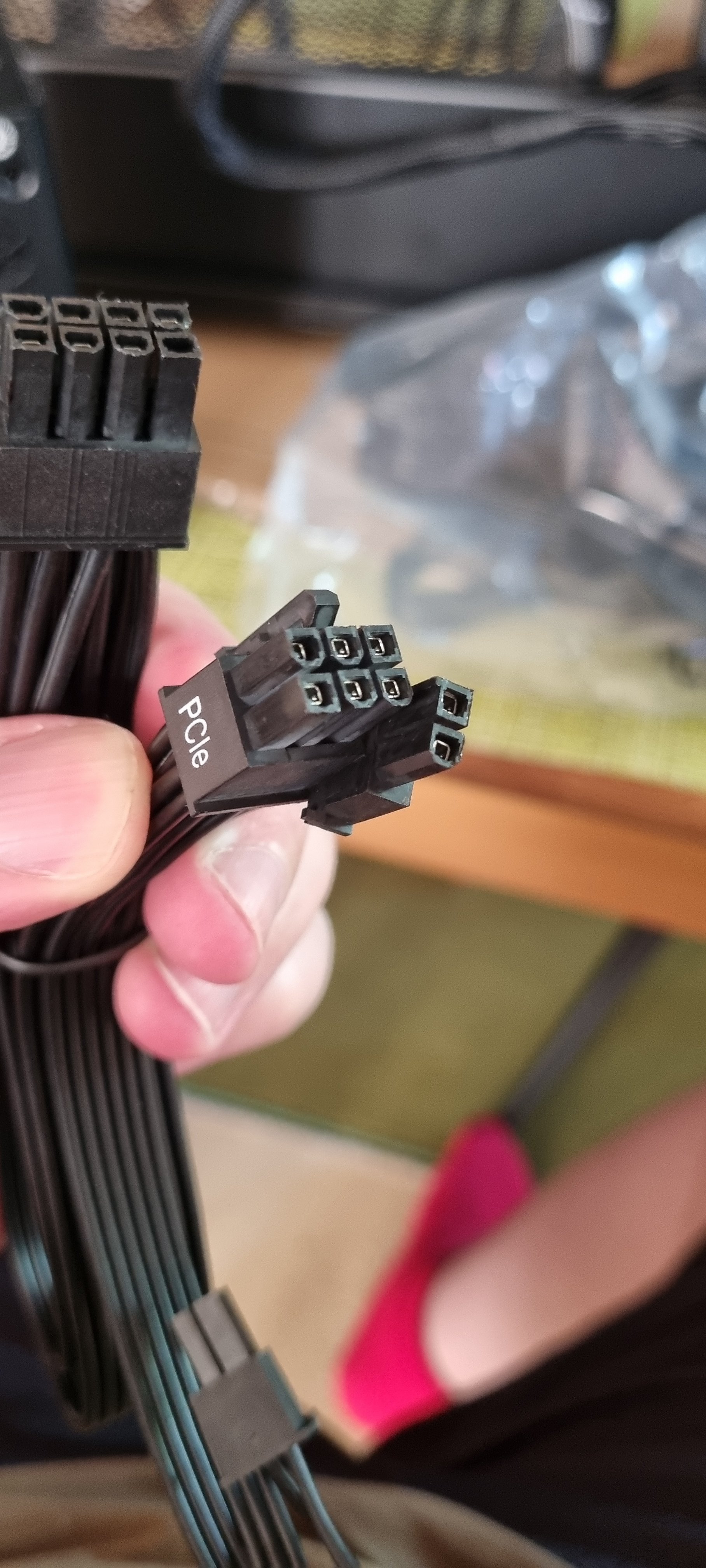

Noch ne 2 bllde Frage, ich gehe davon aus, dass die 2 PCIe Stecker re. Für die GPU ist?



[wrglsgrft]

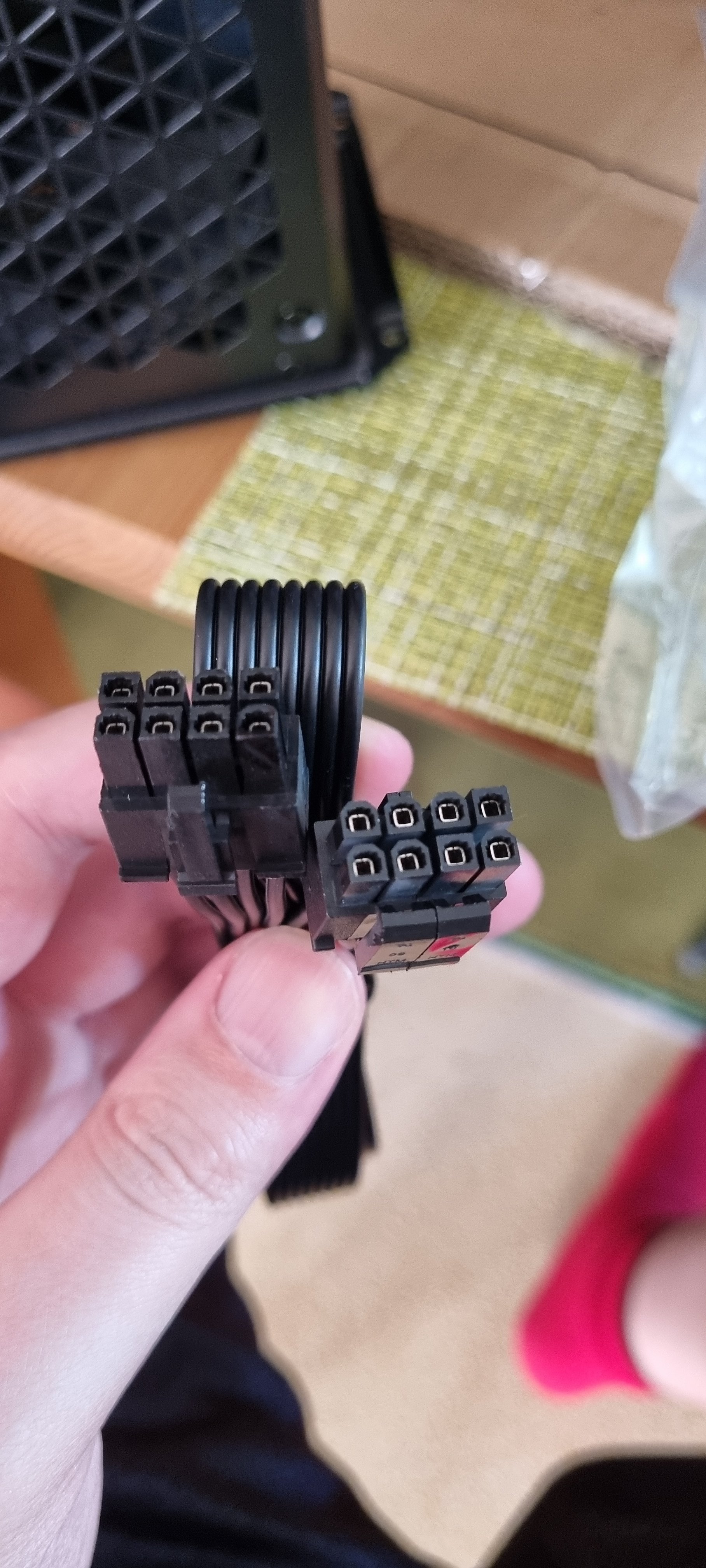

Alle fünf 8-Pin-Stecker können für CPU und GPU genutzt werden. Wichtig ist nur, dass du die richtigen Kabel verwendest. Also 4+4 oder 8-Pin für CPU und 6+2 Pin für GPU und sonstige PCIe-Erweiterungsstecker.



[Blizzy135]

Frage für die beschriftung hat sich geklärt. Die beschriftete Seite kommt wohl ins MB, da diese die doppelte Sperre hat damit mans nicht rauszieht/locker wird.
Am Netzteil ist dies nur mit einer einzelnen Sperre.

Also 2 von dem Kabel am besten für die GPU, da RTX 3080 nicht mit einem Kabel, oder sehe ich das falsch?
