Netzwerk Speed passt nicht

[Tycoon187]

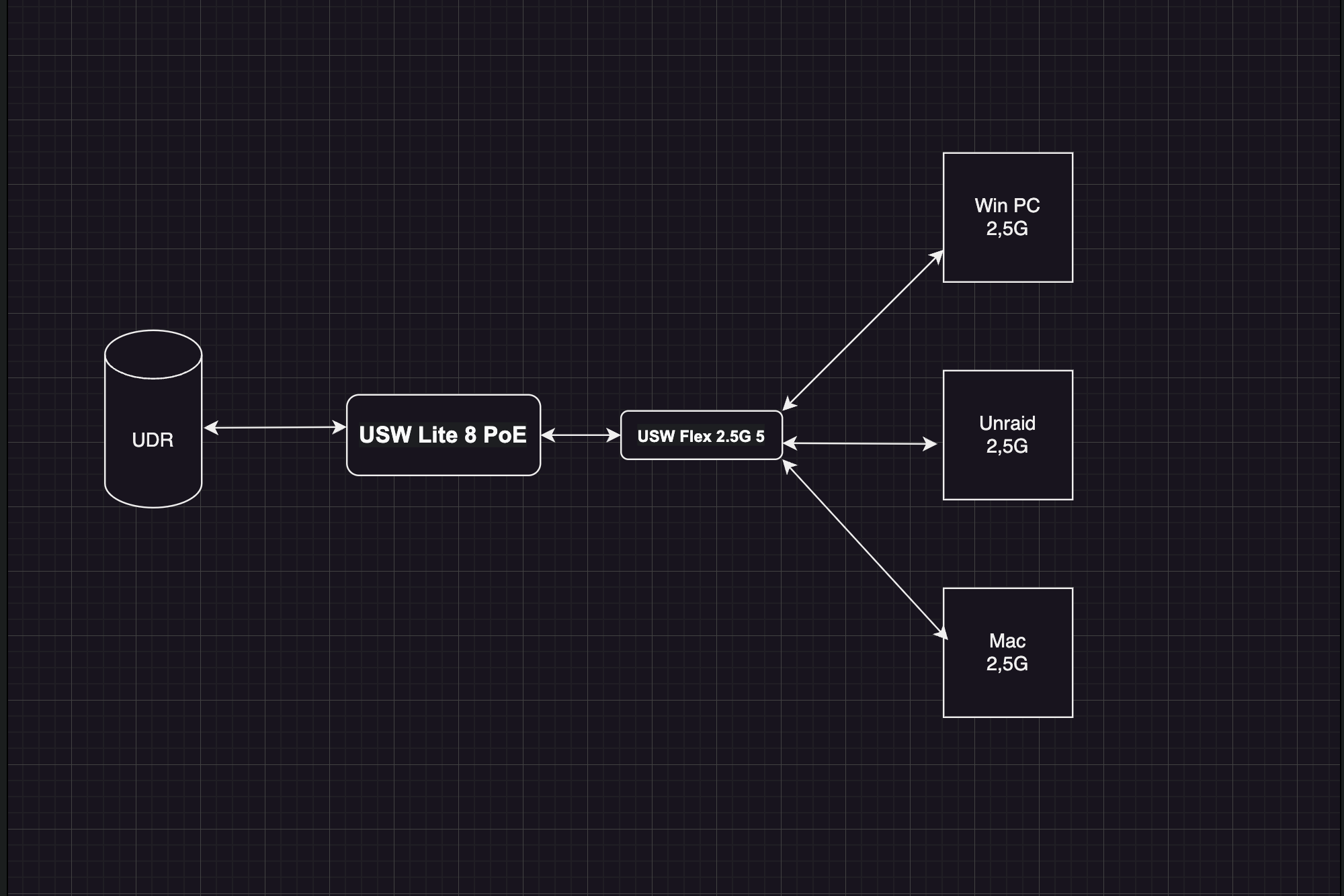

Habe hier einen Unraid Server , Mac und Win PC die an einem 2,5G Switch hängen.

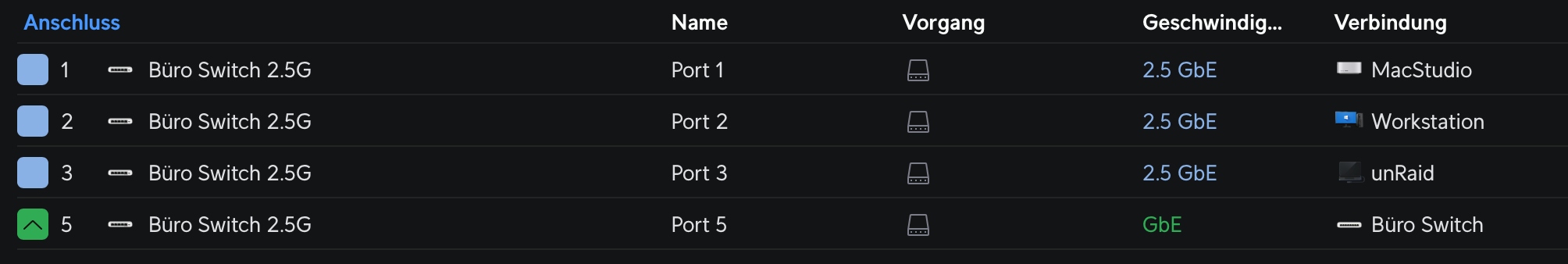

An allen Geräten wird das 2,5G Netzwerk korrekt erkannt.
Die übertragungsrate zu Unraid ist extrem langsam, sowohl vom PC als auch vom Mac.
Mit iperf3 erreiche ich --> 300 Mbits/s , in die andere Richtung --> 2,35Gbits/s
Mac und PC untereinander in beide Richtungen --> 2,35Gbits/s

Den Switch habe ich schon resettet, Ports getauscht und alle Geräte neu gestartet, keine Besserung.

Jemand vielleicht eine Idee wo das Problem liegen könnte?



[oicfar]

Es wäre gut, wenn du genau auflistest welche Hardware hinter Unraid Server sich versteckt.



[Tycoon187]

• Asrock n100dc-itx
• 2,5G Pcie Karte
• 2 x 4tb Hdd
• 2 x 500gb Sata SSD
• 1 x 1 TB Sata SSD
• M.2 auf Sata3.0 Erweiterunskarte

​



[oicfar]

Wie viel schafft es mit all den angeschlossenen Teilen, wenn du das 1GBit Netzwerkanschluss nimmst?

Ergänzung (1. Dezember 2024)

Wie hast du das alles an dem MB angeschlossen? Das hat 2x SATA und 1x NVMe.



[Tycoon187]

Wie viel schafft es mit all den angeschlossenen Teilen, wenn du das 1GBit Netzwerkanschluss nimmst?

940 Mbits/s beide Richtungen wenn ich das Nas am Gbit Switch anschließe.
Der Onboard Nic ist deaktiviert

Wie hast du das alles an dem MB angeschlossen? Das hat 2x SATA und 1x NVMe.

• M.2 auf Sata3.0 Erweiterunskarte



[oicfar]

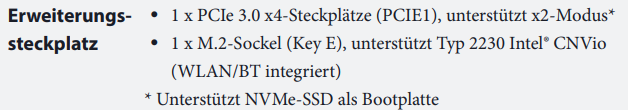

Laut Handbuch kann es

• 1 x PCIe 3.0 x4-Steckplätze (PCIE1), unterstützt x2-Modus

d.h. theoretisch 2 GB/s.

Aber ich schätze mal, dass dadurch, dass du so viel angeschlossen hast, es nicht erreicht werden kann. Ist halt meine Vermutung.

Ergänzung (1. Dezember 2024)

Du kannst soweit es geht alles andere abklemmen und dann schauen, was rauskommt.



[Tycoon187]

Aber ich schätze mal, dass dadurch, dass du so viel angeschlossen hast, es nicht erreicht werden kann. Ist halt meine Vermutung.

Müsste das dann nicht für beide Richtungen gelten?



[qiller]

Klemm mal alle Laufwerke am Unraid-Server ab und teste mal ne nackte Unraid-Installation. Nicht dass dir bei dem N100 SoC die PCIe-Bandbreite ausgeht.

Edit: Ansonsten könnte ich mir nochn Problem mit dem Linuxtreiber deiner PCIe-NIC vorstellen.



[TorenAltair]

Was für ein Dateisystem wird verwendet? Bei der schwachen CPU kann das schon der Killer sein.



[oicfar]

Müsste das dann nicht für beide Richtungen gelten?

Nein.

Ich habe einen Intel NUC mit 1GBit und zum NUC schaffe ich ~90%. Vom NUC 100%. Liegt wohl am 1GBit Chip.



[Tycoon187]

1 x PCIe 3.0 x4-Steckplätze (PCIE1), unterstützt x2-Mod

Bist du sicher? ChatGpt spuckt mir das aus :

Bandbreite von PCIe 3.0 x4

• PCIe 3.0 pro Lane: Etwa 1 GB/s (8 Gbit/s).


• PCIe 3.0 x4: Etwa 4 GB/s (32 Gbit/s).

Eine 2,5-Gigabit-Netzwerkkarte benötigt maximal 2,5 Gbit/s oder ~0,31 GB/s an Bandbreite. Dies liegt weit unter den 4 GB/s, die PCIe 3.0 x4 bieten kann.



[Helge01]

Ansonsten könnte ich mir nochn Problem mit dem Linuxtreiber deiner PCIe-NIC vorstellen.

Vermutlich genau das. Das Verhalten kenne ich von Linux Servern in Verbindung mit einer 2,5G Netzwerkkarte.



[Tycoon187]

Was für ein Dateisystem wird verwendet? Bei der schwachen CPU kann das schon der Killer sein.

Array -> xfs
Cache -> btrfs Raid0
SSD -> xfs

Aber sollte das bei iperf3 nicht egal sein?



[oicfar]

Bist du sicher? ChatGpt spuckt mir das aus :

https://download.asrock.com/Manual/N100DC-ITX_German.pdf



[Tycoon187]

https://download.asrock.com/Manual/N100DC-ITX_German.pdf

ok aber selbst wenn ist es ja noch deutlich zu wenig, und die 2,3Gbits/s in die andere Richtung dürften dann doch auch nicht erreicht werden?

Ergänzung (1. Dezember 2024)

Klemm mal alle Laufwerke am Unraid-Server ab und teste mal ne nackte Unraid-Installation. Nicht dass dir bei dem N100 SoC die PCIe-Bandbreite ausgeht.

Bis dauf die beiden Cache SSD's ( die auf den internen Sata Ports liegen ) alles abgeklemmt, gleiche Ergebnis



[oicfar]

ok aber selbst wenn ist es ja noch deutlich zu wenig, und die 2,3Gbits/s in die andere Richtung dürften dann doch auch nicht erreicht werden?

Ja, es ist schon wenig.

Habe auch schon ein wenig geschaut, ob jemand wie du eine 2,5G Pcie Karte verbaut hat. Bisher aber nix passendes gefunden.



[Tycoon187]

Ich habe das Problem gefunden!
ASPM war enabled für die Pcie Karte.
Jetzt habe ich in beide Richtungen 2,35Gbits/s



[oicfar]

Gut.

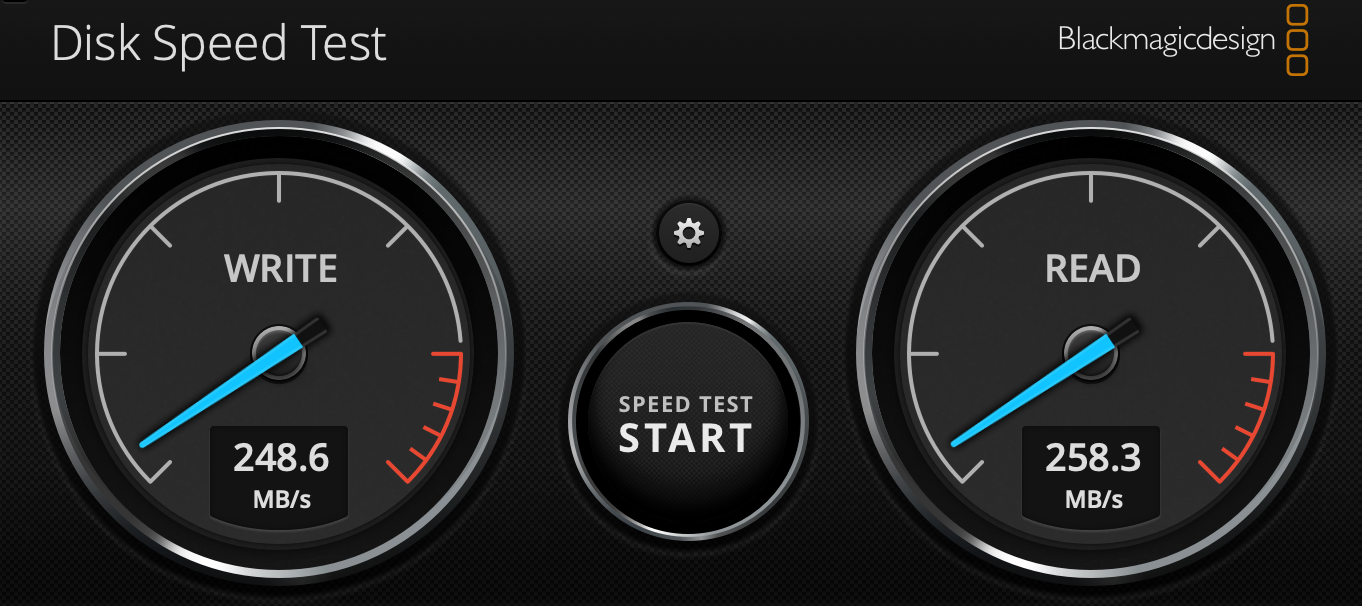

Wie schnell ist das System, wenn du mit 2,5GBit auf die Platten schreiben willst?



[Tycoon187]

Screenshot…



[oicfar]

Danke!
