Neues Asus-Mainboard hat 3 Pins für RESET - Gehäuse hat nur Stecker mit 2 Pins

[King_Rollo]

Guten Tag.

Heute habe ich seit Jahren mal wieder meinen PC umgebaut. Verbaut ist jetzt ein Mainboard von Asus, Modell "MAXIMUS-VIII-GENE" in einem Gehäuse von CHIEFTEC, Modell "CI-02B-OP".

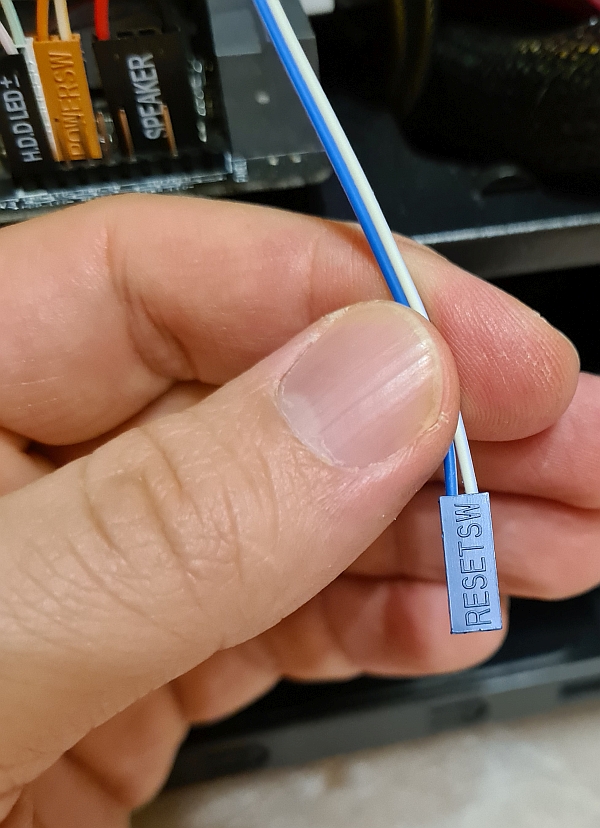

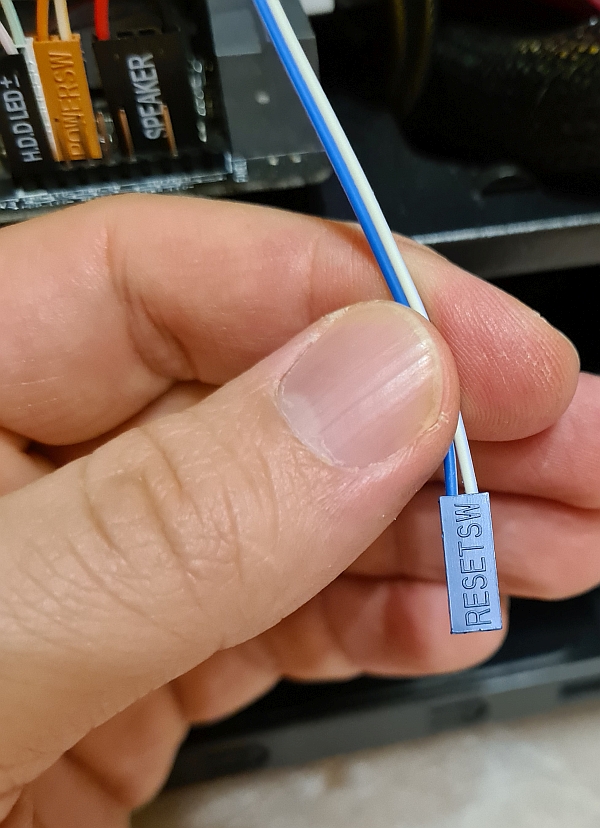

Jetzt stehe ich zum Abschluss des Umbaus vor einem recht skurril Problem: der Reset-Schalter des Gehäuses hat einen 2-Pin-Stecker, aber das Mainboard hat einen 3-Pin-Anschluss für die Reset-Knopf-Funktion!

Das Asus-Handbuch schreibt auch nur dazu:

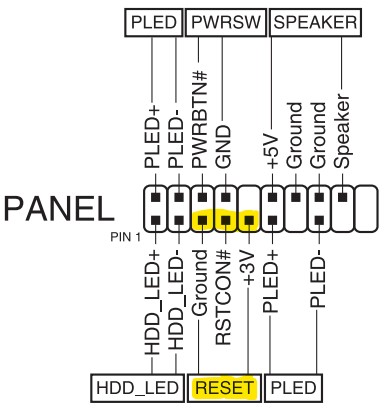

* Reset-Taste (3-polig RESET): Verbinden Sie diesen 3-poligen Anschluss mit dem am Gehäuse befestigten ResetSchalter, um das System ohne Ausschalten neu zu starten.

Tja, würde ich ja gern - kann ich aber nicht!

Aber mal im Ernst: wie löse ich dieses Problem am besten?

Herzlichen Dank!

P.S.
Handbuch: https://dlcdnets.asus.com/pub/ASUS/...I_GENE/G11179_MAXIMUS_VIII_GENE_UM_V2_WEB.pdf
Gehäuse: https://chieftec.eu/de/gehäuse/matx/mesh-serie/ci-02b-op-detail.html



[mugam]

Da sind genau 2 Pins für Reset, der +3V gehört da sicherlich nicht dazu ...
da ist irgendwas falsch.



[King_Rollo]

Hm... Aber es steht ja explizit im Handbuch, dass es sich um einen 3-Pin-Stecker handelt...

Wundert mich auch ... hab ich vorher auch noch nie gehabt!



[Motorrad]

Die 3 pin sind vielleicht für neuere Gehäuse, bei denen man den Reset- Schalter zum Durchschalten der Beleuchtungsmodi verwenden kann!? Ob es dazu die +3 Volt benötigt, keine Ahnung! Ist alles nur Spekulation meinerseits!



[bondki]

Normal ists nur Ground und RSTCON.

Einfach Stecker drauf und gut. Kaputt gehen kann da eh nicht viel. Das schlimmste ist, dass die LED vom Resetknopf nicht leuchtet.



[Claus45]

Habe gerade mal nach einer Abbildung des Mobo gesucht.

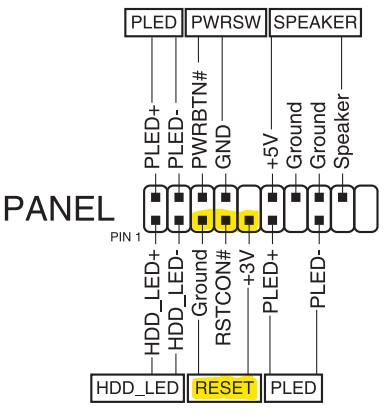

Dort sind nur die beiden linken Anschlüsse für den Reset Stecker gekennzeichnet. Bild



[Nobbi56]

Hallo,

wohl wieder so ne ASUS Marotte

Das sollte helfen!

LG N.



[King_Rollo]

Perfekt! Herzlichen Dank!
