Der ein oder andere wirds kennen. Neues Mainboard besorgt, eingebaut und mit Komponenten bestückt aber beim einschalten die Ernüchterung. Es passiert einfach nichts. So auch bei dem hier gezeigen X99 Board.

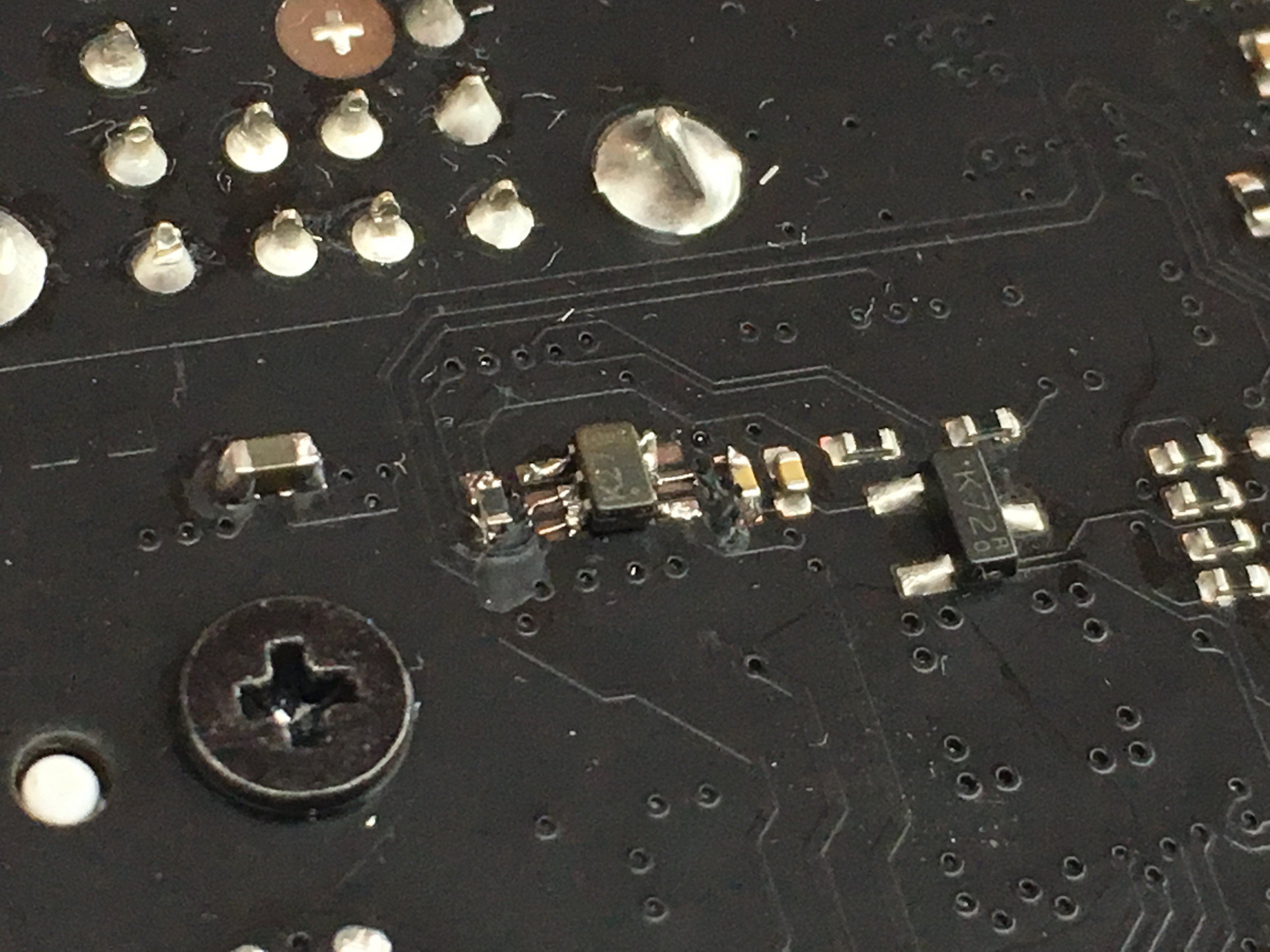

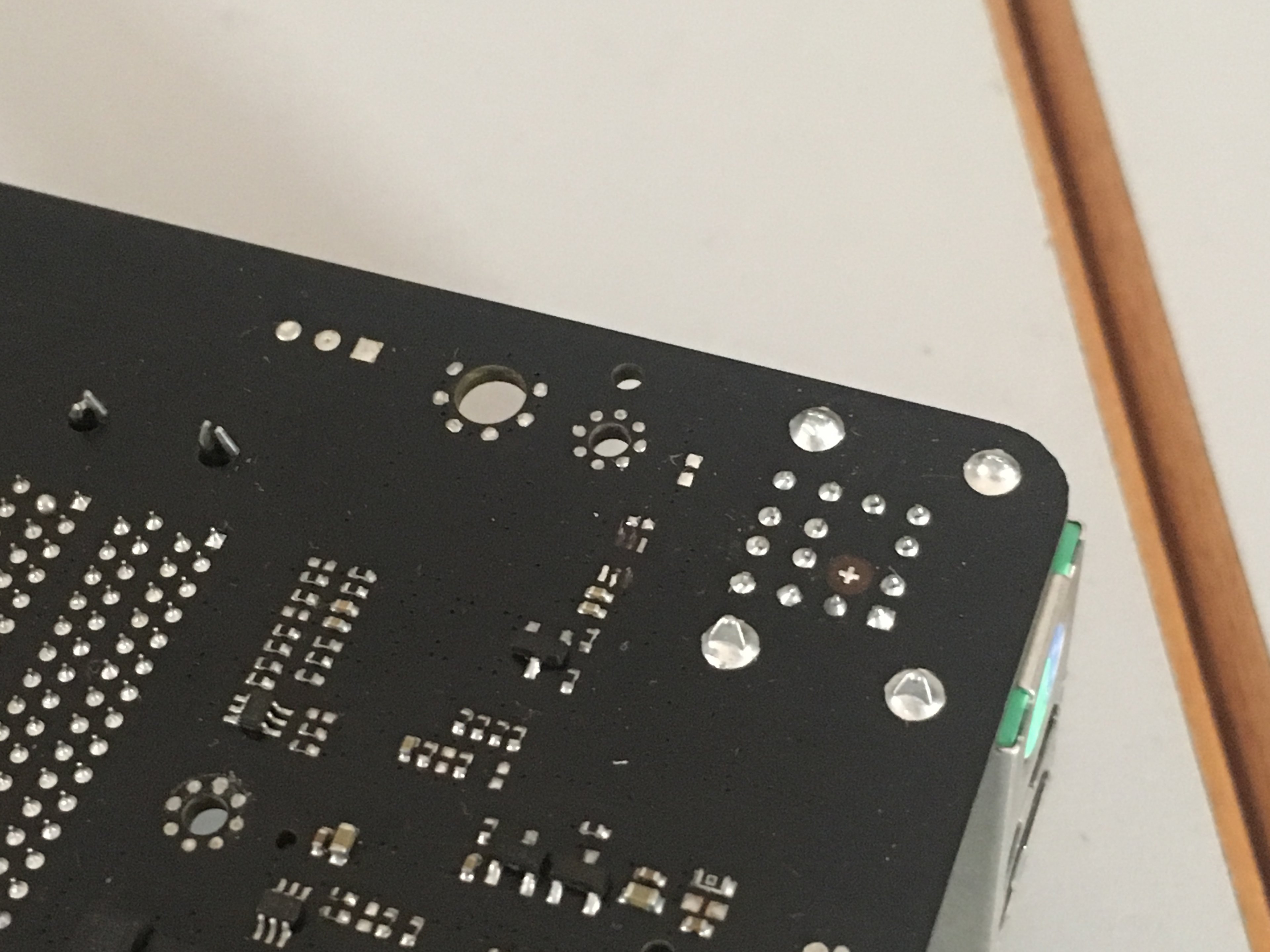

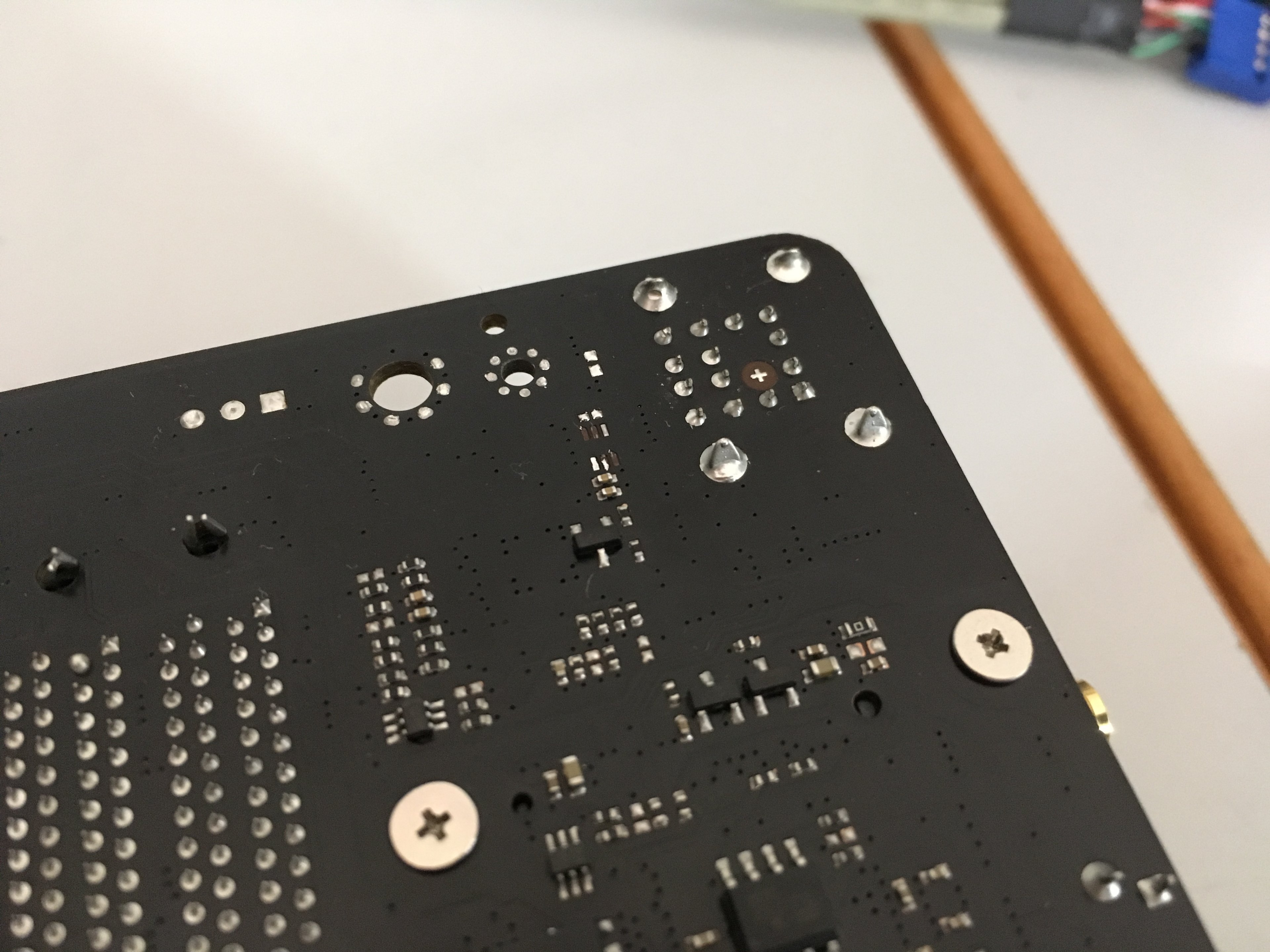

Nach optischer Überprüfung war die Fehlerstelle schnell gefunden. Auf der Unterseite fehlen ein paar Bauteile in der Nähe eines Schraublochs.

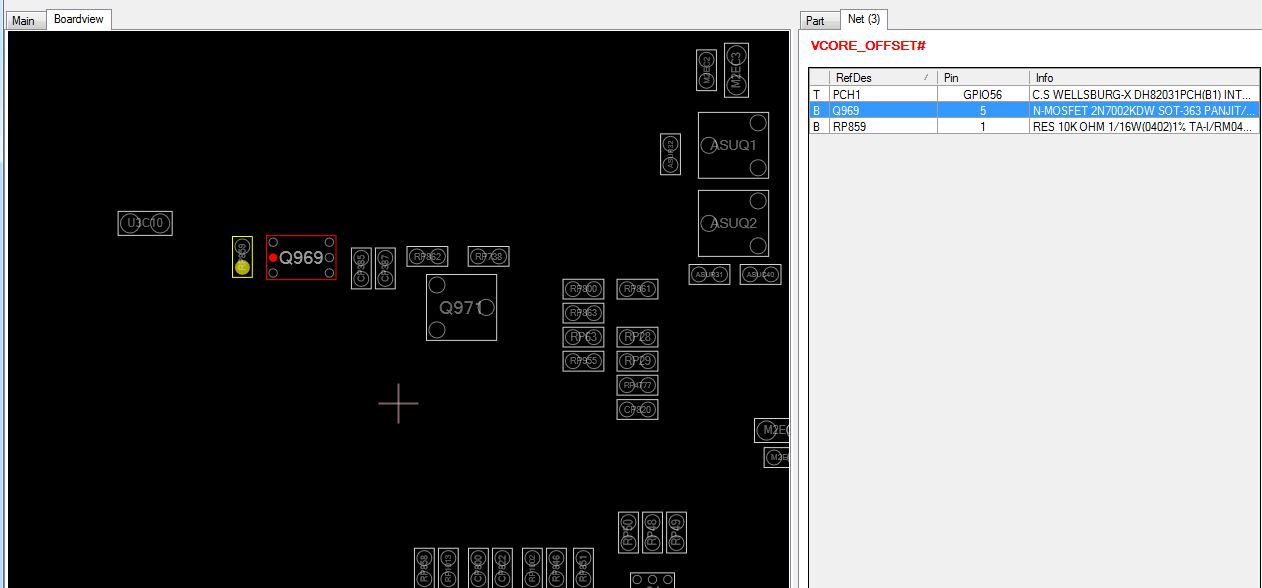

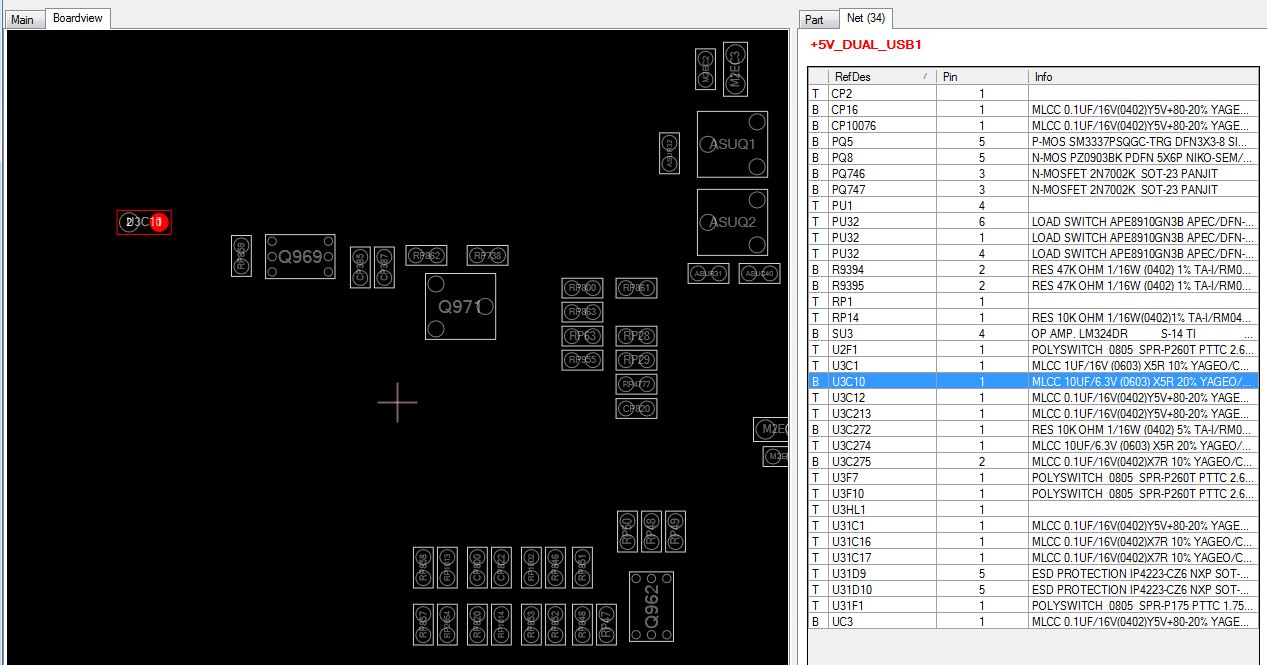

Das war es aber schon mit den positiven Meldungen. Neben der Tatsache das ich zu dem Zeitpunkt nicht wusste was genau fehlt, bereiteten mir die abgerissenen Lötpads mehr Sorgen. Ohne einen Spender oder Schaltplan ging es an der Stelle auch erstmal nicht weiter, das Board wanderte zurück in seinen Karton. Nach ein paar Monaten bin ich dann zufällig auf die passenden Unterlagen gestoßen und wusste endlich was auf dem Board fehlt. Auf die 5V_Dual Rail für den USB Port hätte man sicher verzichten können, das Vcore_Offset Signal ist aber nötig für einen erfolgreichen Post.

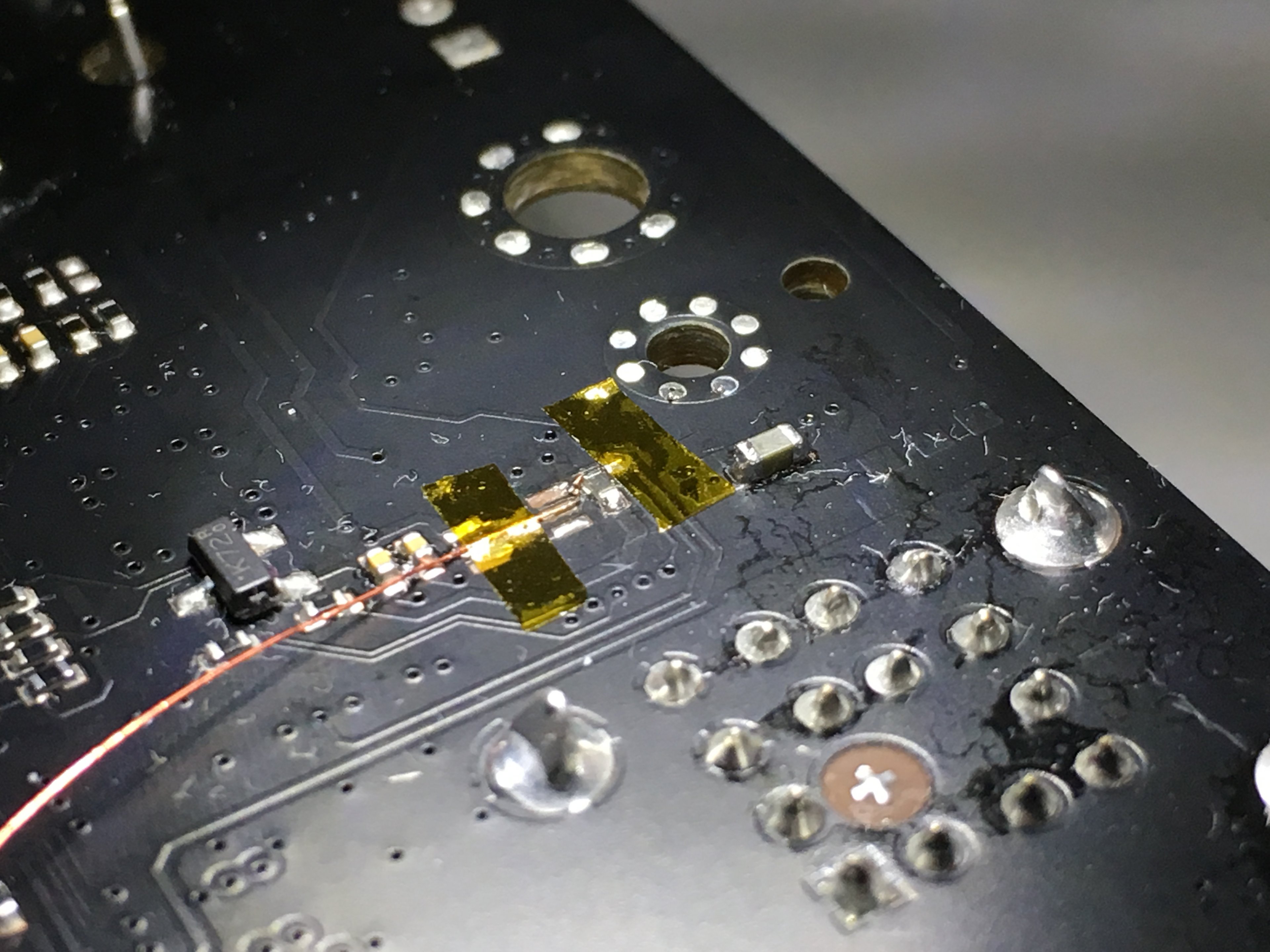

Die passenden Bauteile waren dann auch schnell gefunden und kamen ein paar Wochen später aus Übersee an. Nun kommt die eigentliche Arbeit. Die fehlenden Verbindungen habe ich mit Kupferlackleitdraht wieder hergestellt. Ist nur eine der möglichen Varianten, selbst vollständiges rekonstruieren der Lötpads wär möglich gewesen. Hätte aber noch länger gedauert und der Preis des Reparaturmaterials hätte auch den Preis des Boards bei weitem überschritten.

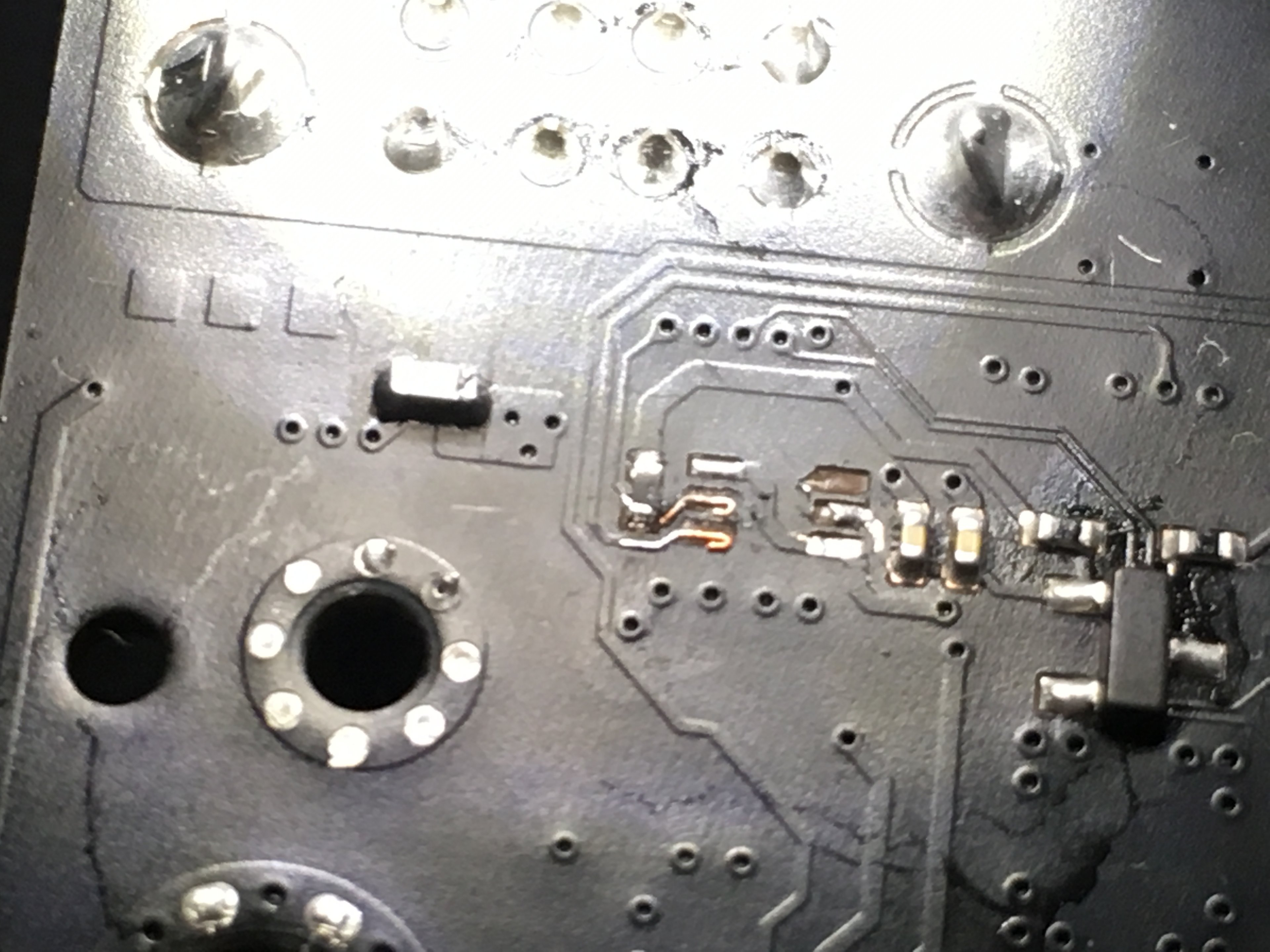

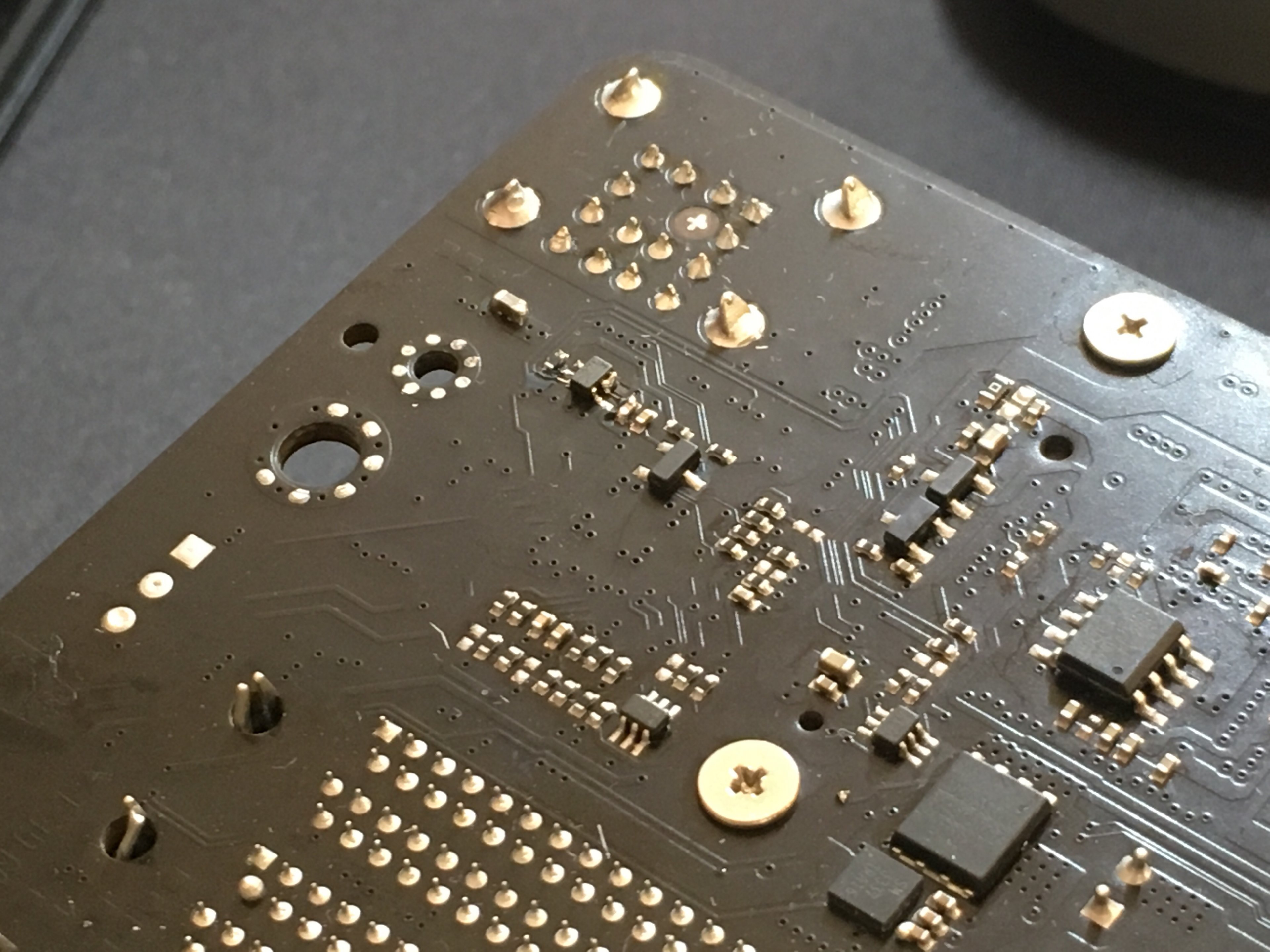

Die Arbeit hat sich zumindest gelohnt, nach dem Mosfet, Widerstand und Kondensator wieder aufgelötet waren lies sich das Mainboard auch wieder in Betrieb nehmen.
