Noctua NH-D14(15) - wie rum montierbar?

[Zornbringer]

nur eine ganz kleine frage zu benanntem kühler:
https://geizhals.de/noctua-nh-d14-a478667.html?hloc=de

wie rum lässt sich der kühler auf dem mainboard montieren? mein ziel ist natürlich, die lüfter so anzuordnen, dass sie die luft nach hinten aus dem tower rausblasen. wenn ich allerdings die anordnung der heatpipes mit meinem aktuellen kühler (https://geizhals.de/thermalright-true-spirit-140-direct-100700565-a1529573.html?hloc=de) vergleiche, so müsste der noctua eigentlich nach unten, bzw. oben blasen, was ich natürlich nicht möchte.



[djducky]

Wie soll das bei einem dual-Tower-Kühler denn auch anders gelöst werden mit den heatpipes? Ist beim Fuma 2 genau dasselbe. Die Richtung stimmt, also nach hinten.

Und hier sieht man es doch.



[chris12]

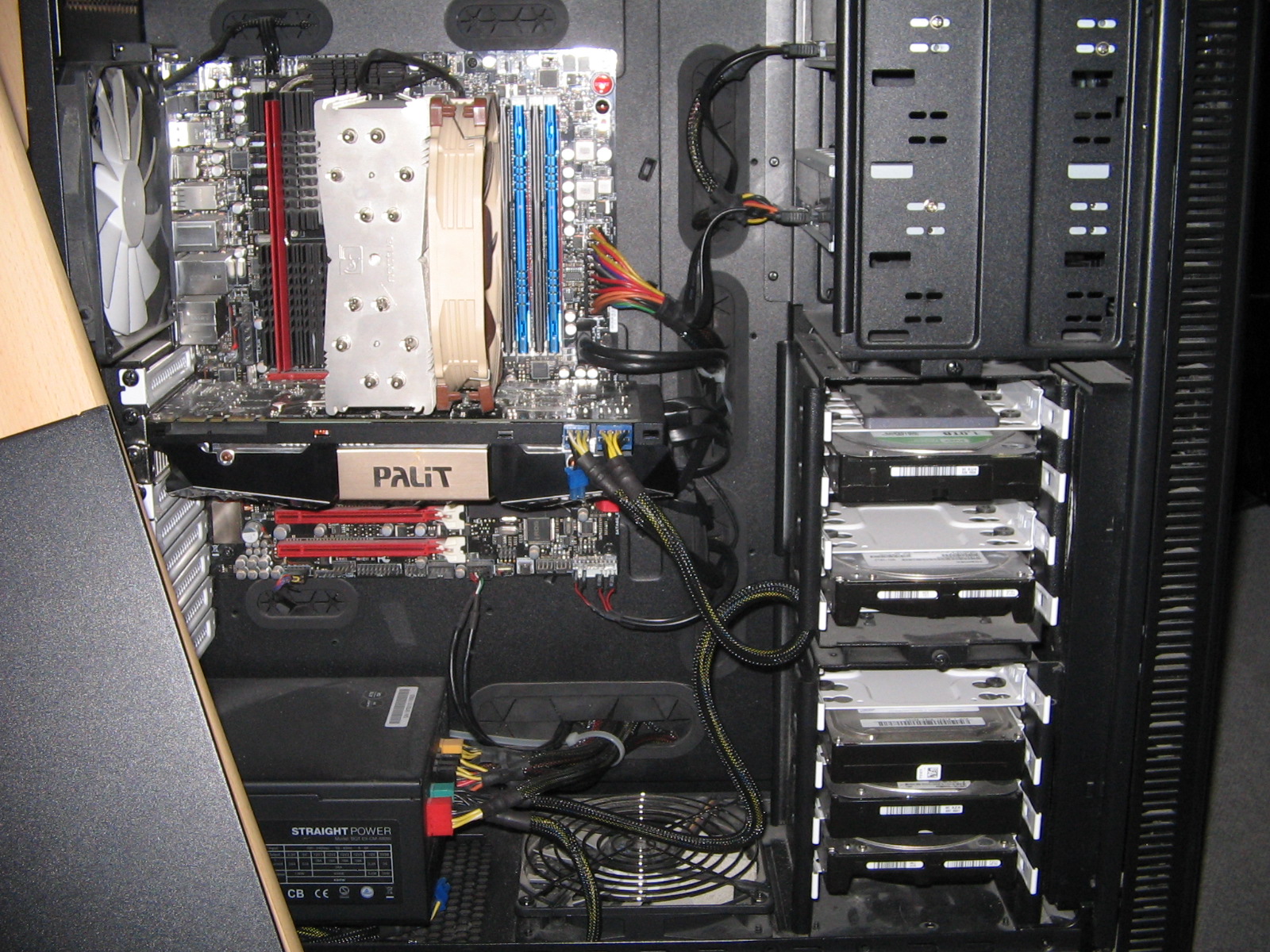

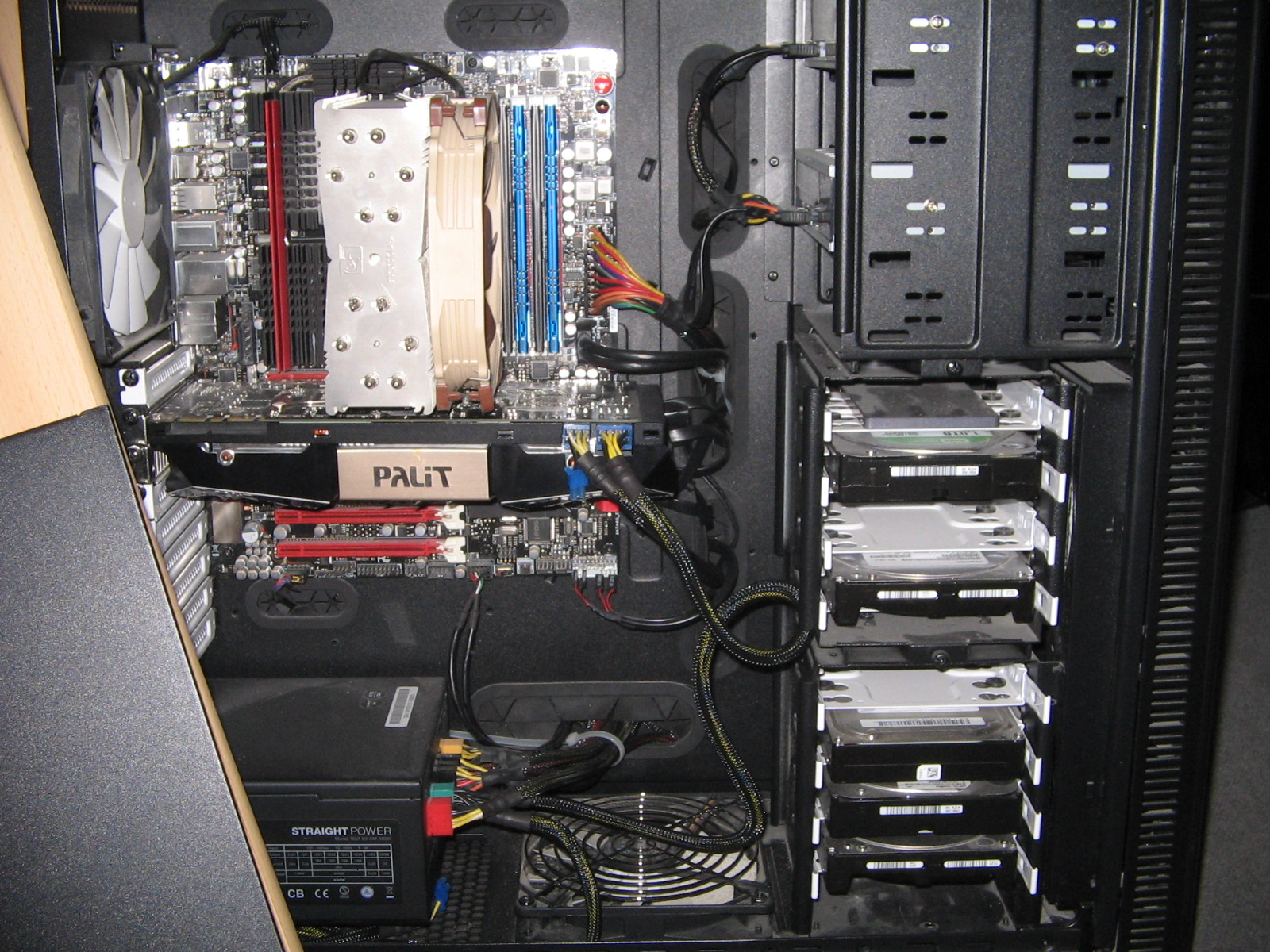

so,
ist der 14



[Keine Geduld!]

wenn ich allerdings die anordnung der heatpipes mit meinem aktuellen kühler (https://geizhals.de/thermalright-true-spirit-140-direct-100700565-a1529573.html?hloc=de) vergleiche, so müsste der noctua eigentlich nach unten, bzw. oben blasen, was ich natürlich nicht möchte.

Warum vergleichst Du denn den neune Kühler mit dem Alten? So richtig verstehe ich Deine

Frage nicht?!

PS. stimme djducky zu.



[Zornbringer]

ich hab halt nur meinen eigenen verbauten kühler als referenz für meinen potentiellen neuen kühler. daher der vergleich.

hier noch mal zur veranschaulichung:

thermalright:
https://gzhls.at/i/95/73/1529573-n8.jpg

noctua:
https://gzhls.at/i/86/67/478667-n2.jpg


siehe die anordnung der verschraubung. entsprechend müsste der noctua nach oben, bzw. unten blasen. ich kann mich ehrlich gesagt nicht mehr erinnern, ob man den kühlkörper auch unabhängig der ausrichtung der verschraubung drehen kann. in dem fall würde sich die frage erübrigen. aber wenn die ausrichtung fix ist und der kühler nur in einer richtung aufs board montiert werden kann, kommt der noctua für mich nicht in frage.

@chris12 danke für das bild, aber das ist ein anderer kühler.



[djducky]

Die Kühler blasen alle Richtung Heck. Ich habe dir doch ein bild verlinkt, wo man das genau sieht. Brauchst du noch eines?

Hier



[chris12]

@Zornbringer
stimmt, ist der S
montage ist im prinzip die gleiche.



[PCTüftler]

Warum überhaupt ein neuer Kühler?



[Novocain]

Phew, denk nicht nach und versuche da was nachzuvollziehen, wenn du dir nicht das Mounting Kit anguckst ist es vollkommen egal was du aus dem Kühler versuchst heraus zu lesen. Er zieht beim RAM an und bläst nach hinten raus, wenn du die Lüfter richtig montierst, wenn du es nicht tust zieht er von hinten an und bläst zu den RAM Riegeln.... Wenn du ganz viel Spaß hast und bei manchen Intel Mobos kannst du ihn sogar wie nicht von dir gewünscht auch falsch montieren.(PC-Max YT Video)..

Bei Youtube kannst du dir ein beliebiges Video angucken um das alles zu bestätigen.
https://www.youtube.com/results?search_query=noctua+nh-d15+montage+

Oder bei Noctua selber:
https://noctua.at/de/products/cpu-cooler-retail/nh-d15
Oder auch im Handbuch bei Noctua
https://noctua.at/pub/media/blfa_files/manual/noctua_nh_d15_manual_en_web_v2.pdf

@chris12
Nichtmal der es ist der U nicht der D, wobei es in diesem Fall richtigerweise vollkommen egal ist.



[Deathangel008]

anordnung der heatpipes

anordnung der verschraubung.

sagt doch ohne das entsprechende montagematerial überhaupt nichts aus.

warum den alten D14? und warum nicht den vorhandenen kühler übernehmen?

bei dem nachträglich erworbenen montagematerial für AM4 für meinen D15 (NM-AM4, auch für den D14 passend) sind montagebügel für beide ausrichtungen enthalten, dual- und singletower nutzen hier für die gleiche ausrichtung die jeweils anderen. bei 115x/1200 und 2011(-3)/2066 werden für beide ausrichtungen die gleichen bügel verwendet.

@chris12: bei den singletowern hätte der TE sich die frage wohl gar nicht gestellt



[chris12]

sag das nicht. hab die eigentlich unmöglichsten sachen schon gesehen.



[Narbennarr]

nur eine ganz kleine frage zu benanntem kühler:
https://geizhals.de/noctua-nh-d14-a478667.html?hloc=de

wie rum lässt sich der kühler auf dem mainboard montieren? mein ziel ist natürlich, die lüfter so anzuordnen, dass sie die luft nach hinten aus dem tower rausblasen. wenn ich allerdings die anordnung der heatpipes mit meinem aktuellen kühler (https://geizhals.de/thermalright-true-spirit-140-direct-100700565-a1529573.html?hloc=de) vergleiche, so müsste der noctua eigentlich nach unten, bzw. oben blasen, was ich natürlich nicht möchte.

Der D15 kann natürlich zum Heck ausgerichtet werden. Er wird halt nicht links und rechts, sondern oben und unten (wenn man auf den Sockel schaut) festgeschraubt



[VelleX]

@Zornbringer

Beim Intel Sockel lässt sich der Noctua in beide richtungen einbauen

Nur bei AMD gibts nur eine einbaumöglichkeit.

Allerdings sollte man zb beim NH-D15S beachten dass er asymmetrisch ist, und daher in eine richtung weiter ragt



[Zornbringer]

Nur bei AMD gibts nur eine einbaumöglichkeit.

vielen dank. gut zu wissen. glücklicherweise ist es auch genau die richtung, die ich brauchen würde.
