Noctua NH-U12A und Fractal Design Torrent CPU_Fan Anschluss.

[HeXa6rAm]

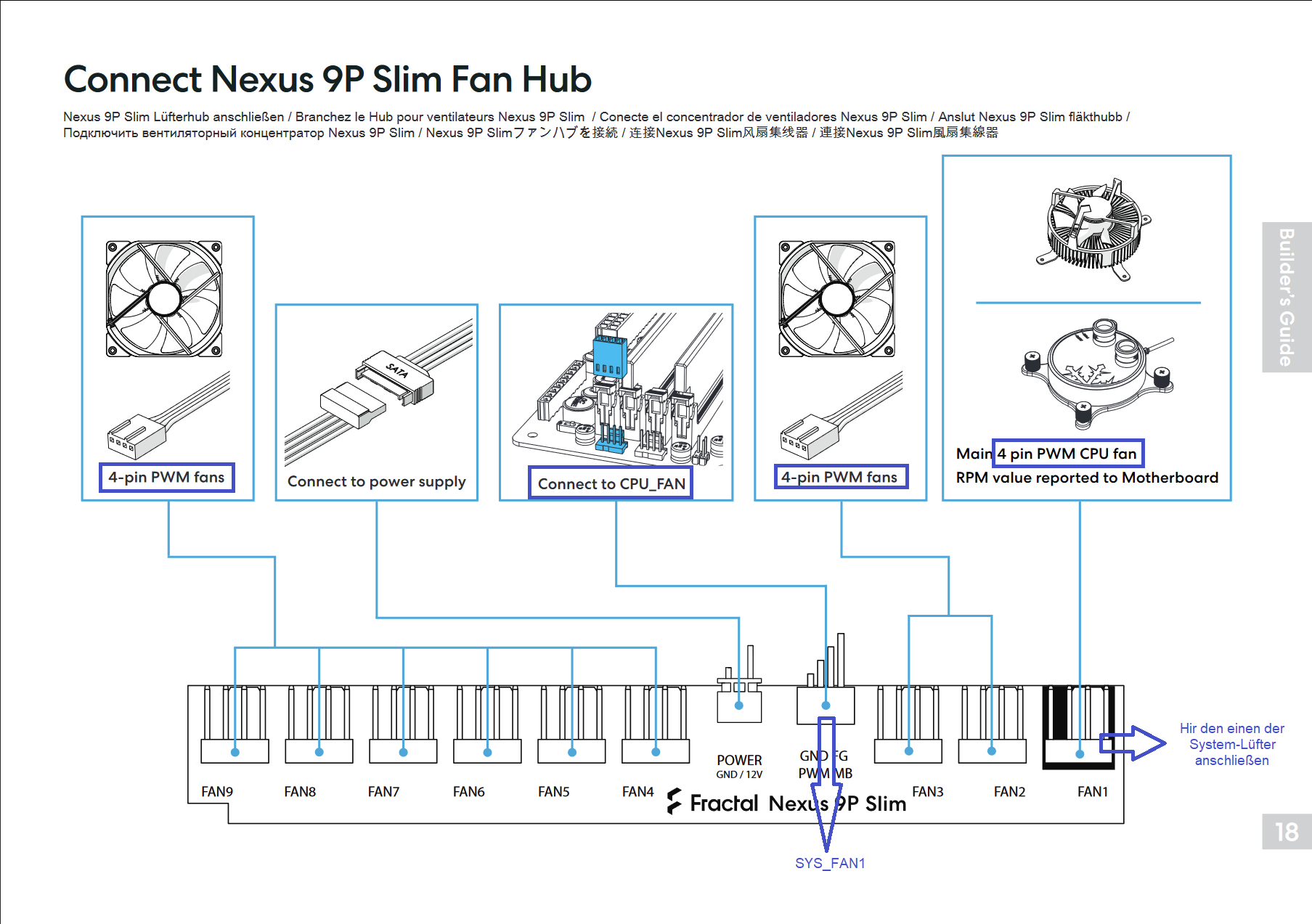

Ich habe ein kleines Problem bezüglich der Lüften von Noctua NH-U12A chromax die ja in den CPU_Fan Anschluss angeschlossen werden sollen.-> https://www.fractal-design.com/app/uploads/2022/12/Torrent-manual-v.1.1.pdf Seite 18.
Da ich allerdings auch das Fractal Design Torrent habe und sein "Connect Nexus 9P Slim Fan Hub" auch in den CPU_Fan Anschluss müssen -> https://www.fractal-design.com/app/uploads/2022/12/Torrent-manual-v.1.1.pdf weiß ich nicht was ich machen soll



[SpartanerTom]

Steht in der Anleitung. Mindestens einen der beiden Lüfter an FAN1, damit die CPU Lüfterdrehzahl ans Mainboard gemeldet wird. Der zweite kann eigentlich an einen beliebigen 4PIN ich würde FAN2 nehmen. Der ganze HUB kommt dann auf den CPU Header am MB.



[Hauro]

auch in den CPU_Fan Anschluss müssen

Die Hub kann an jedem 4-Pin PWM Anschkuss des Motherboards - das wir nicht kennen - angeschlossen werden.

Würde die System-Lüfter auch anders steuern als den Lüfter / die Lüfter des CPU-Kühlers.



[Selber]

FAN1 vom Hub.



[HeXa6rAm]

Die Kabel von den CPU Lüftern sind nicht mal annähernd lang genug um in den Hub am Boden zu reichen.



[Hauro]

Dafür gibt es Verlängerungen.

Nur ein Beispiel Phobya 4-Pin PWM Verlängerung, 900mm



[Selber]

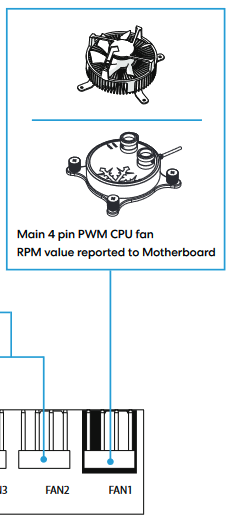

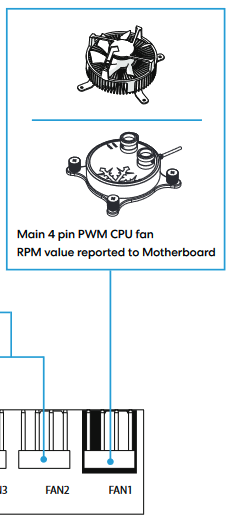

Dann der nächstbeste Anschluss auf dem Mainboard. Wichtig ist nur das du irgendeinen Lüfter im FAN1 vom Hub stecken hast. Dann wird auch das RPM Signal durchgereicht und verhindert eine Fehlermeldung vom Mainboard.



[HeXa6rAm]

Keiner der Beiden Lüfter reicht bis zum Hub und zum Fan1.

Ergänzung (6. Juni 2023)

Die Hub kann an jedem 4-Pin PWM Anschkuss des Motherboards - das wir nicht kennen - angeschlossen werden.

Würde die System-Lüfter auch anders steuern als den Lüfter / die Lüfter des CPU-Kühlers.

Sorry X670E AORUS MASTER https://download.gigabyte.com/FileList/Manual/mb_manual_x670e-aorus-master_1001_e_221025.pdf



[Hauro]

X670E AORUS MASTER

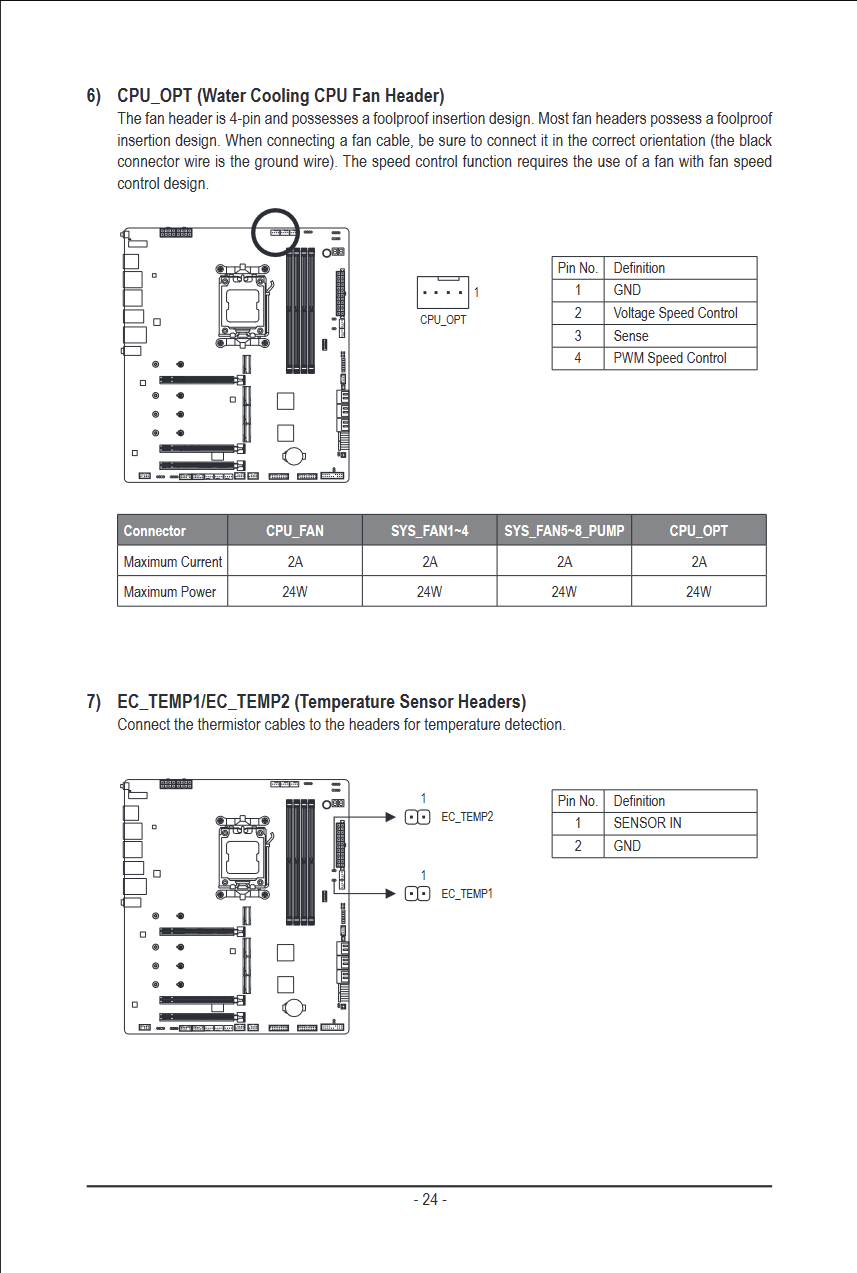

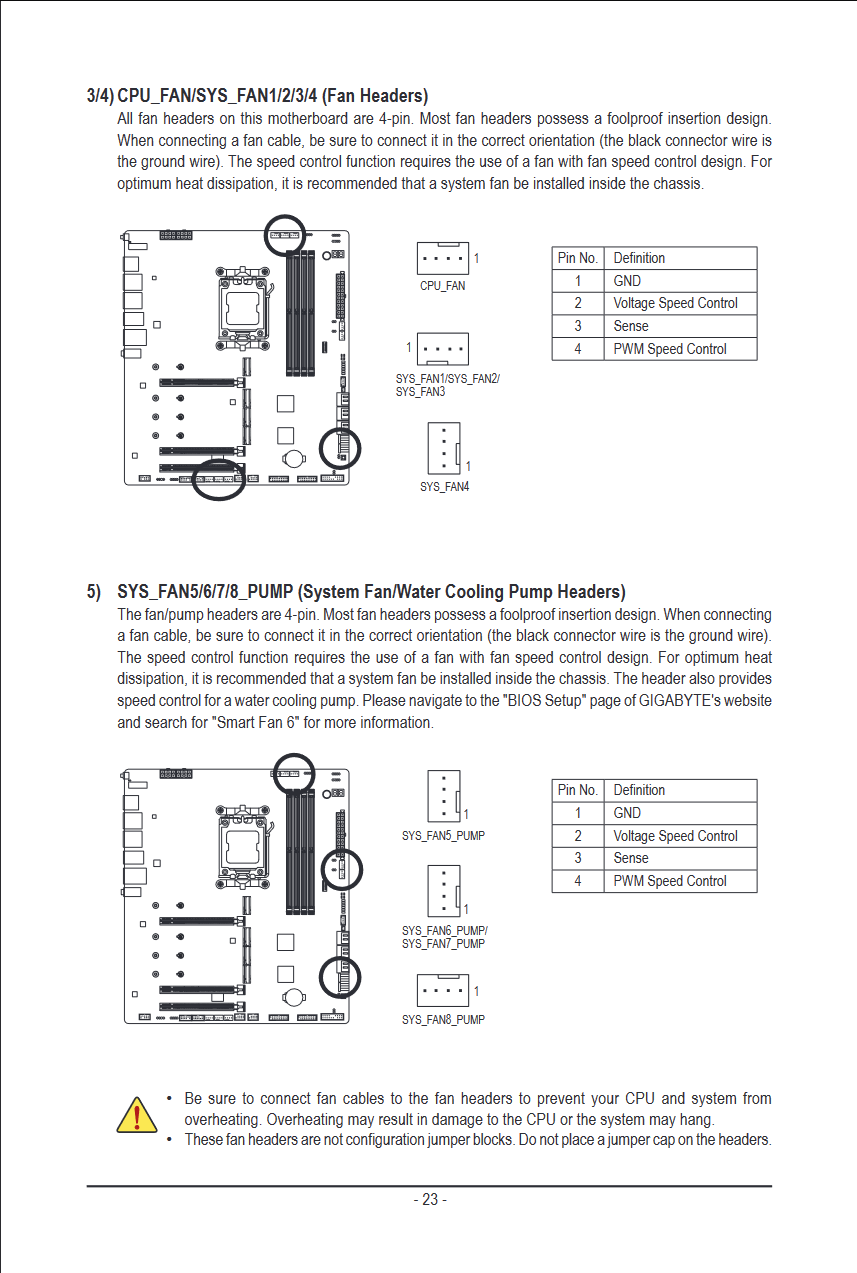

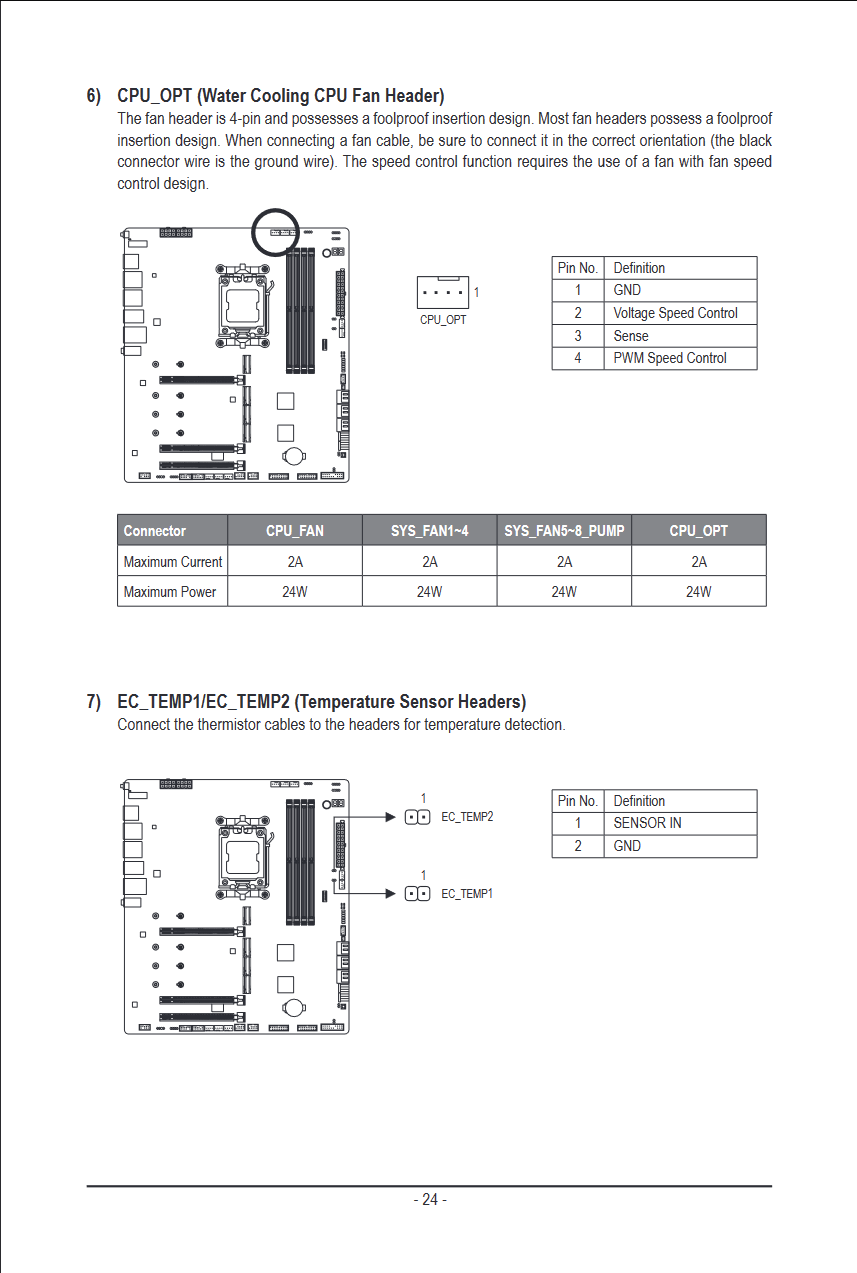

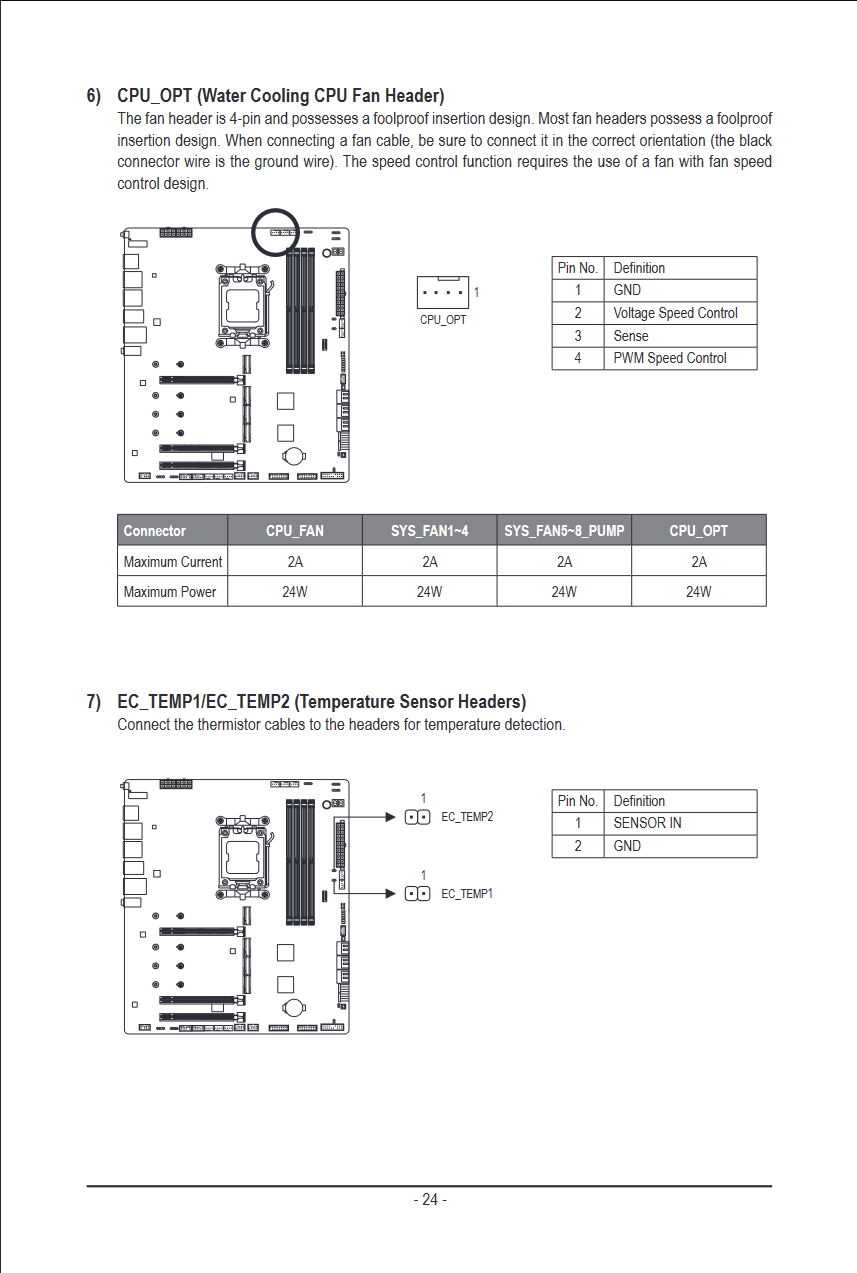

Das hat sieben System-Lüfter Anschlüsse und einen CPU_OPT Anschluss, die sich im UEFI auf PWM - PWM Speed Control - umstellen lassen:



Da wäre es sogar möglich jeden Lüfter separat zu steuern.

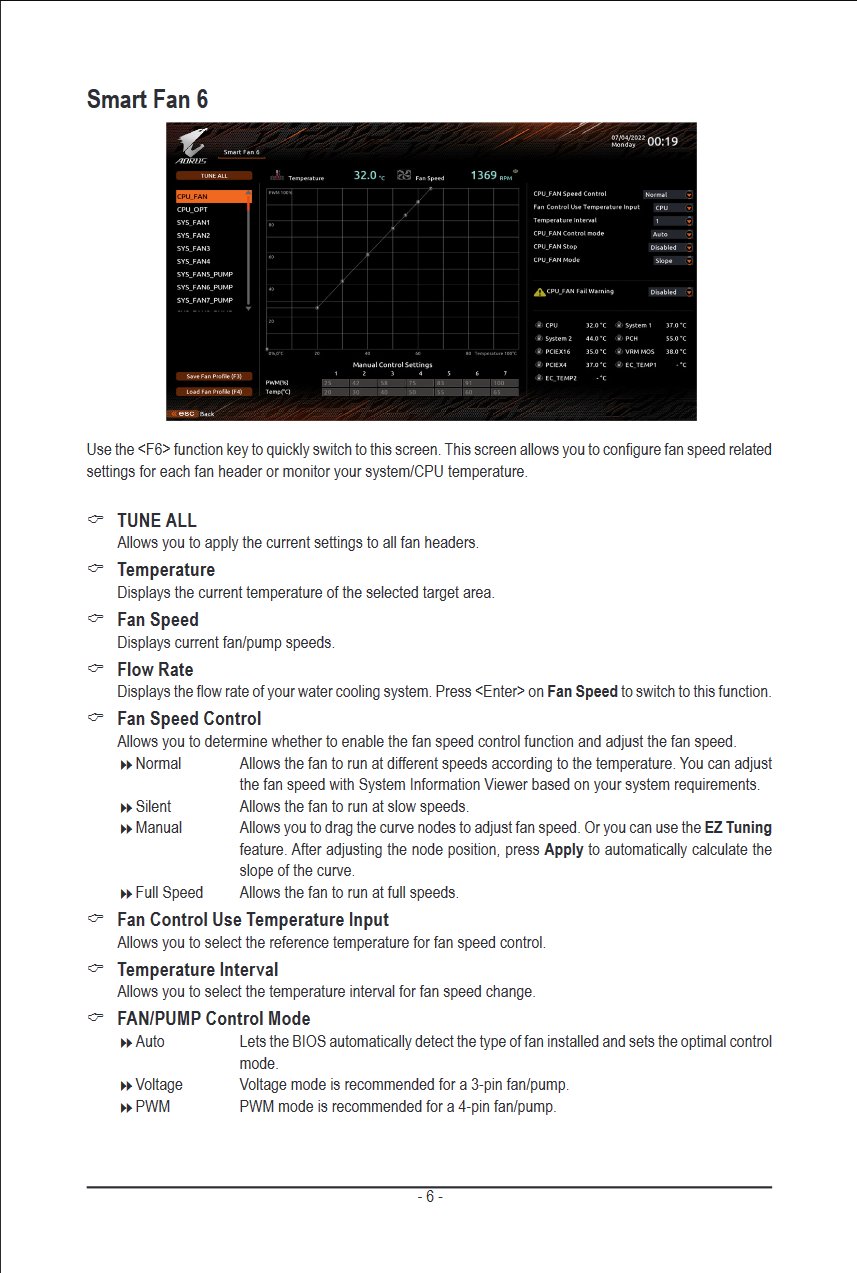

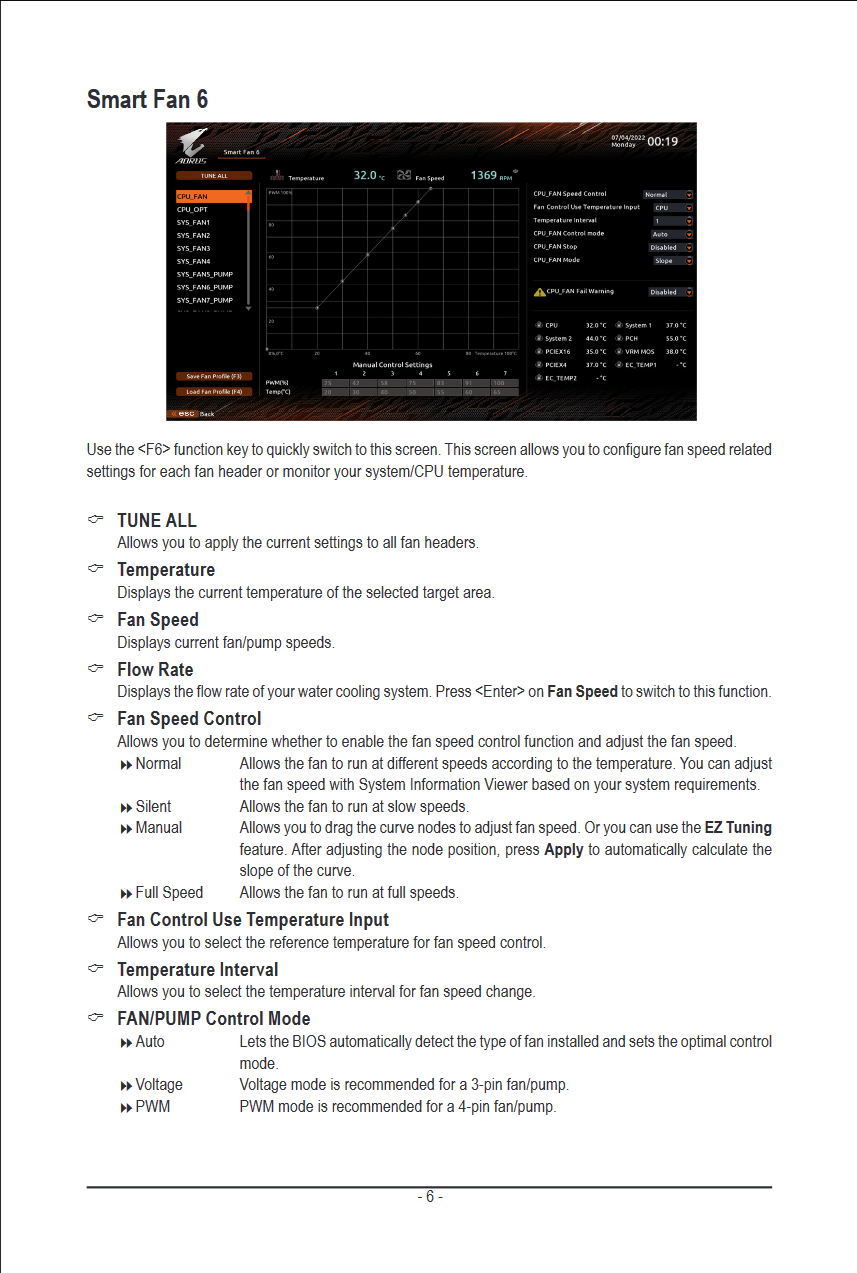

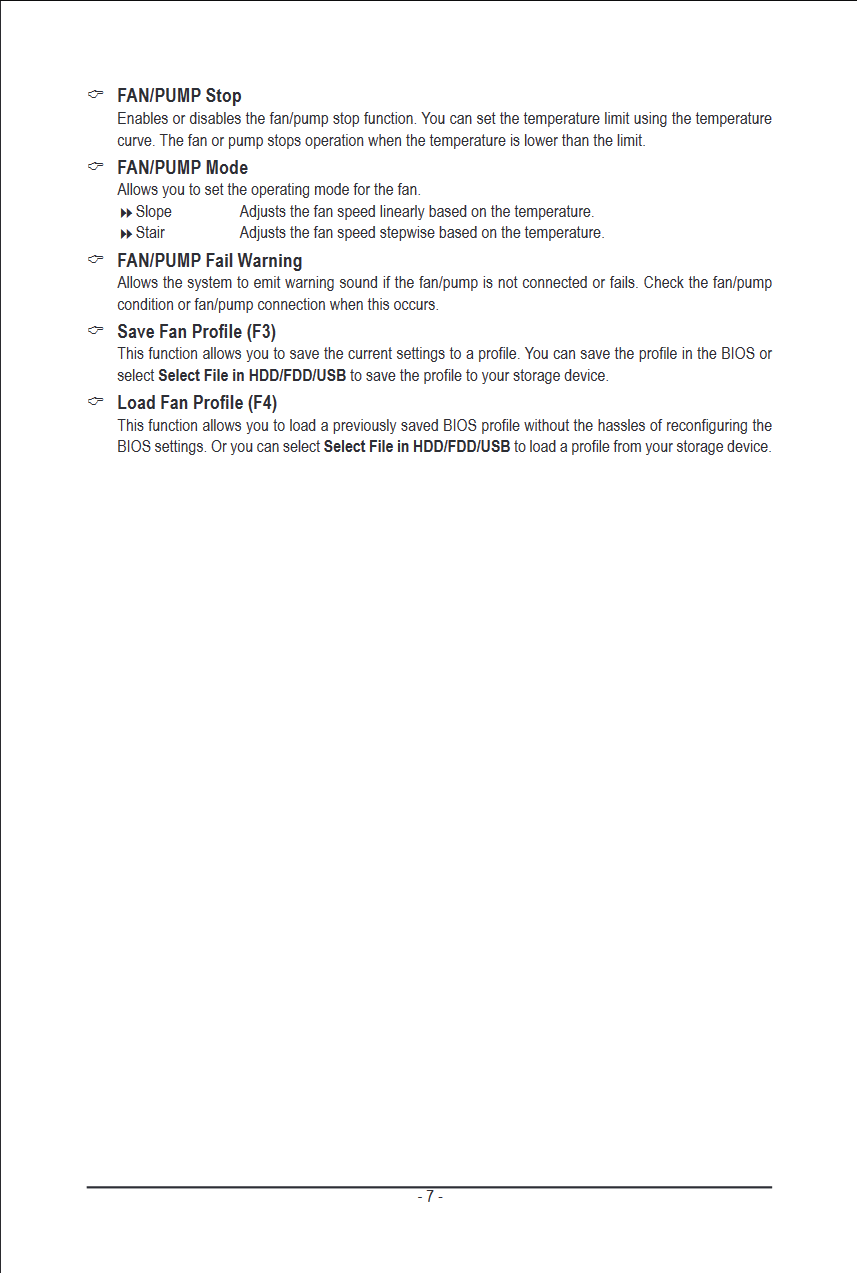

BIOS Setup Guide

FAN/PUMP Control Mode

• Auto Lets the BIOS automatically detect the type of fan installed and sets the optimal control mode.
• Voltage Voltage mode is recommended for a 3-pin fan/pump.
• PWM PWM mode is recommended for a 4-pin fan/pump.



[Selber]

CPU Lüfter irgendwo anschließen wo es passt. Nur darauf achten, dass du den FAN1 vom Hub auch benutzt, damit dein Mainboard sich nicht beschwert das kein RPM Signal am CPU Anschluss ankommt. Eventuell die anderen Anschlüsse auf PWM umschalten, damit die Lüfter nicht immer auf 100% laufen.



[HeXa6rAm]

Das hat sieben System-Lüfter Anschlüsse und einen CPU_OPT Anschluss, die sich im UEFI auf PWM - PWM Speed Control - umstellen lassen:

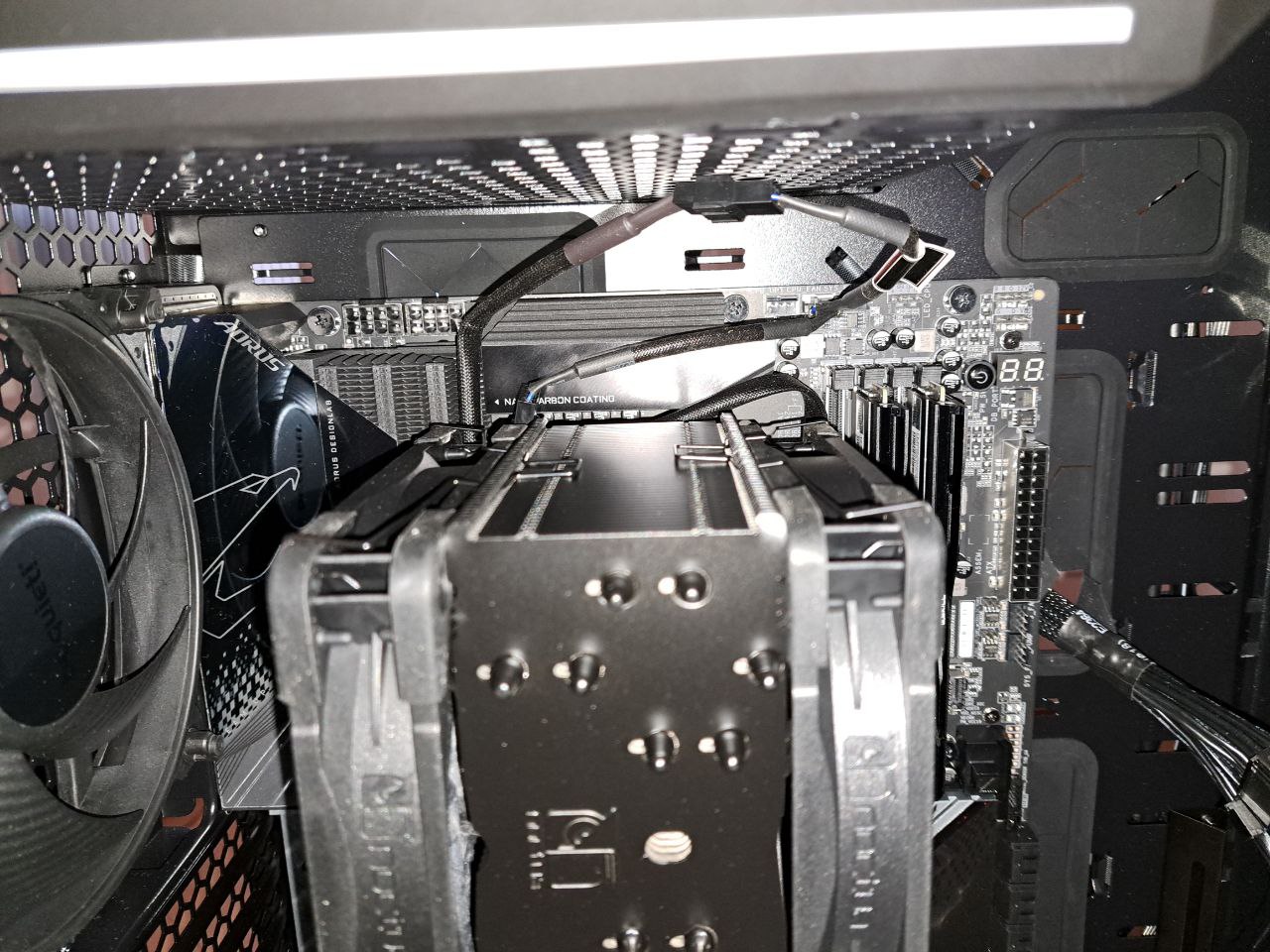

Anhang anzeigen 1364181 Anhang anzeigen 1364182

CPU Lüfter irgendwo anschließen wo es passt. Nur darauf achten, dass du den FAN1 vom Hub auch benutzt, damit dein Mainboard sich nicht beschwert das kein RPM Signal am CPU Anschluss ankommt. Eventuell die anderen Anschlüsse auf PWM umschalten, damit die Lüfter nicht immer auf 100% laufen.

Sorry davon habe ich überhaupt keine Ahnung wie sollte ich jetzt konkret Anschließen ?

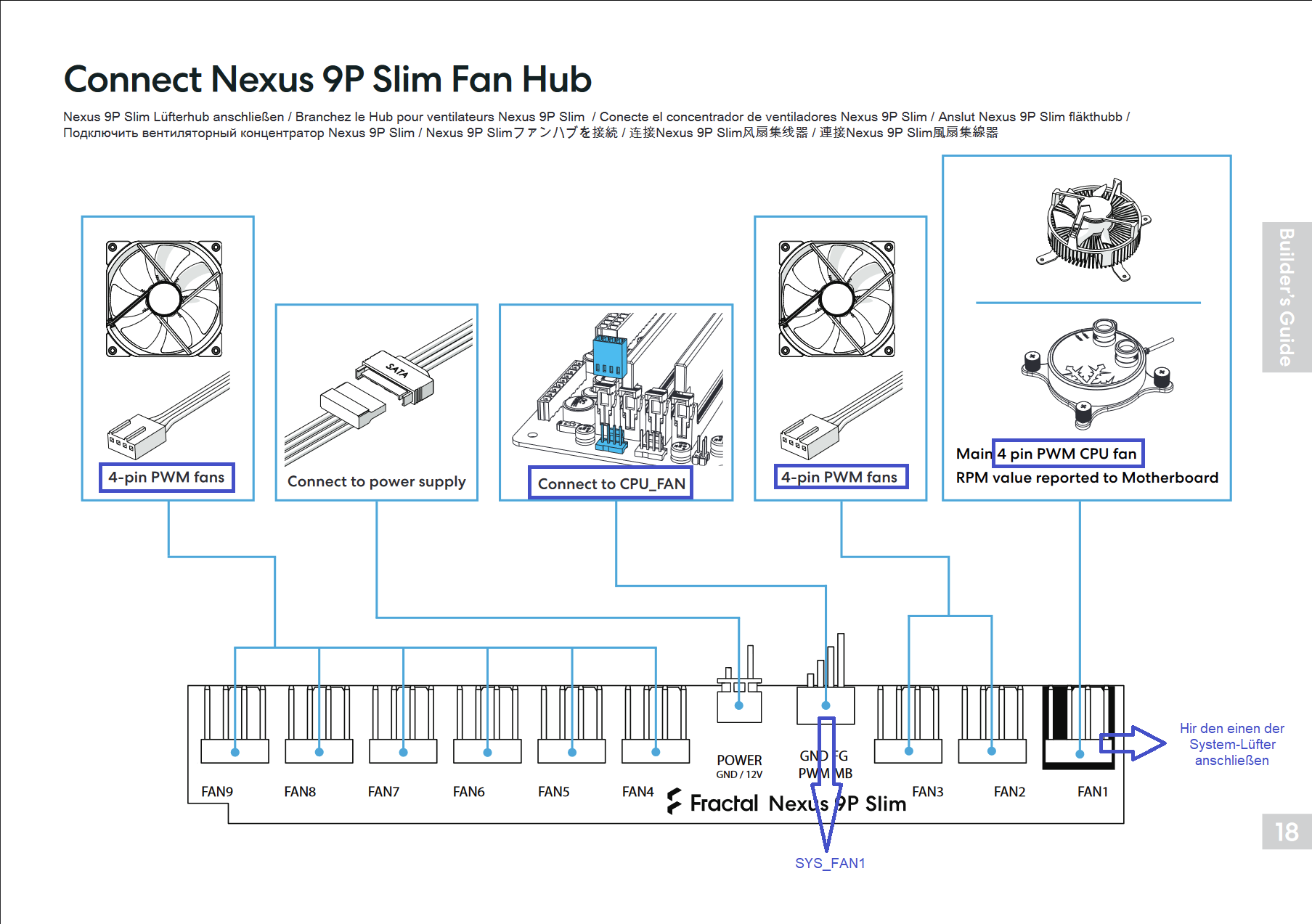

So wie sich das anhört sollte ich das "GND FG PWM MB" Kabel ->https://www.fractal-design.com/app/uploads/2022/12/Torrent-manual-v.1.1.pdf Seite 18 in den CPU_FAN und die CPU Lüfter in irgendeinen wie z.B. an das "SYS_FAN8_PUMP" -> https://download.gigabyte.com/FileList/Manual/mb_manual_x670e-aorus-master_1001_e_221025.pdf Seite 4 anschließen? Und an den FAN1 Anschluss vom Hub irgendeinen Lüfter des Gehäuses anschließen?



[Hauro]

Sorry davon habe ich überhaupt keine Ahnung wie sollte ich jetzt konkret Anschließen ?

• Die Lüfter des CPU-Kühlers an CPU_FAN
• Die Hub an SYS_FAN1

Im UEFI überprüfen, dass "PWM PWM mode is recommended for a 4-pin fan/pump." eingestellt ist.

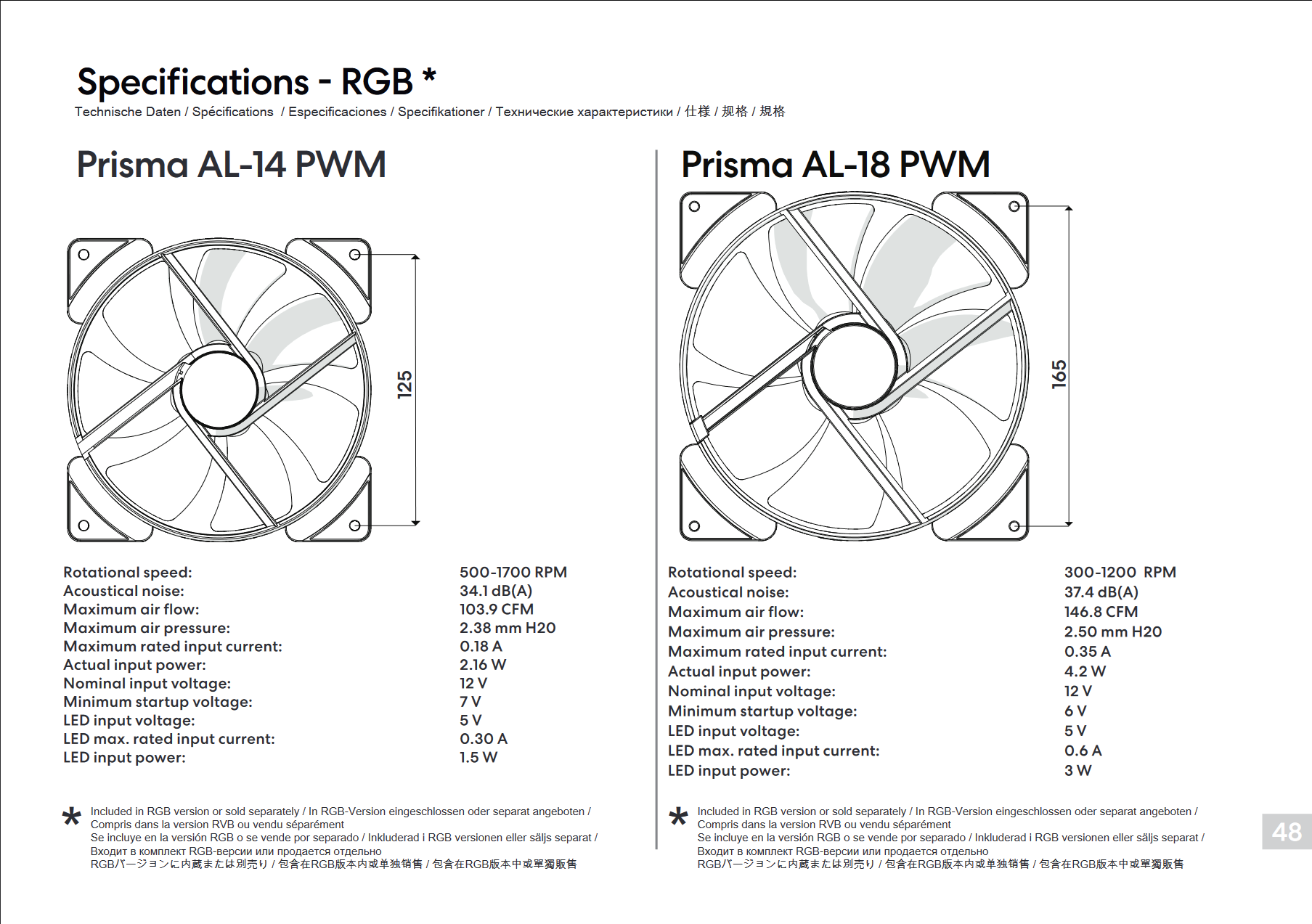

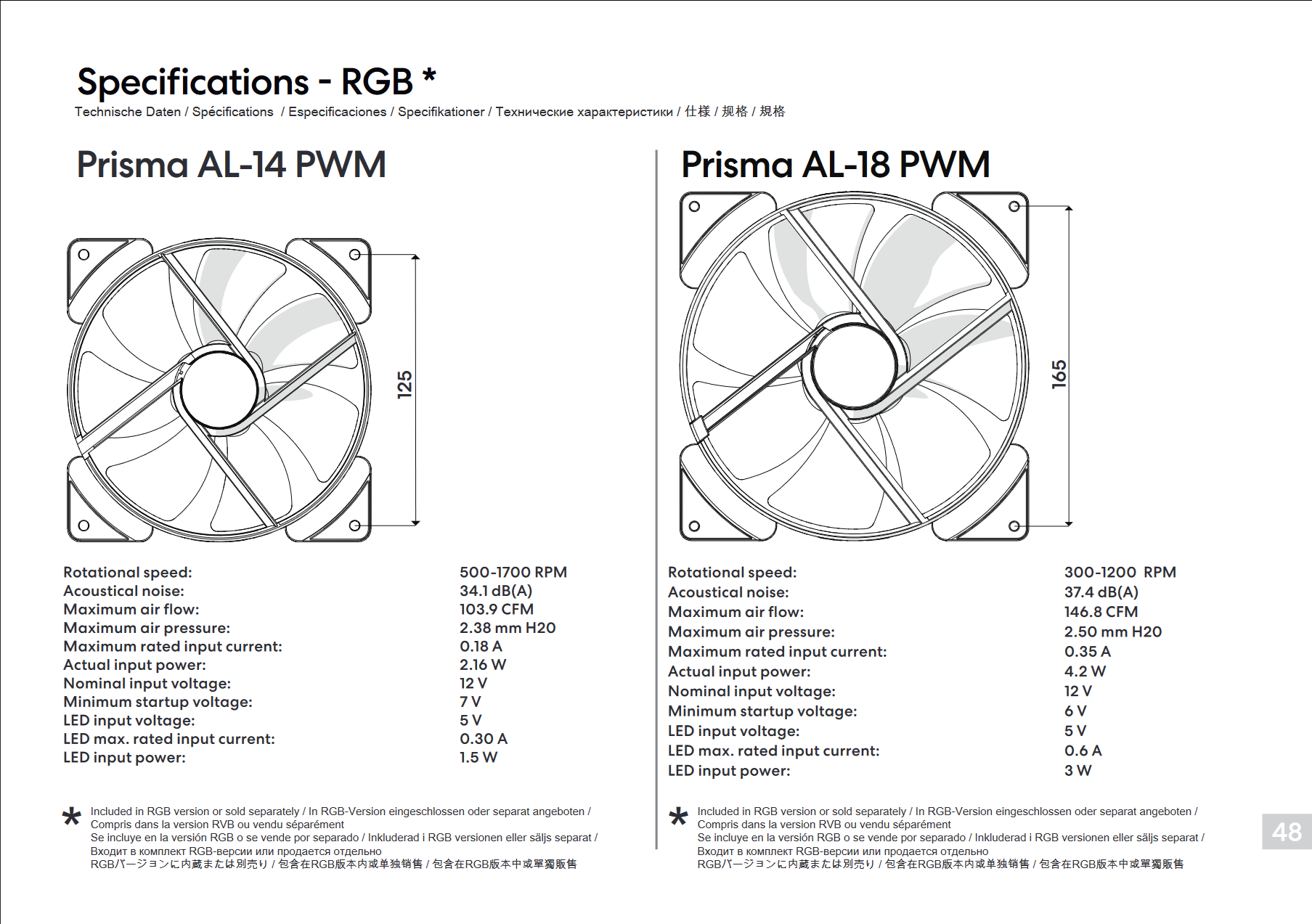

Nach dem Handbuch sind zwei Lüfter verbaut:



Prisma AL-14 PWM mit 500-1700 U/Min und Prisma AL-18 PWM mit 300-1200 U/Min.

Art der Steuerung

Pin-Belegungen und Steuerung

• PWM (PWM Mode):
  1. Pin GND, 2. Pin +12V (fix), 3. Pin Sensor (Drehzahl), 4. Pin PWM-Signal (Steuerung)

  Bei der Steuerung über das PWM-Signal liegen immer +12V an, daher ist die Anlaufspannung des Lüfters egal und ein 3-Pin Lüfter dreht mit seiner Maximal-Drezahl.
• Spannung (DC Mode):
  1. Pin GND, 2. Pin Spannung (Steuerung), 3. Pin Sensor (Drehzahl), 4. nicht belegt, +5V, usw.

  Ein 4-Pin PWM-Lüfter kann wie dein 3-Pin Lüfter über die Spannung gesteuert werden, zu beachten ist aber die Anlaufspannung. ab der ein Lüfter sich anfängt zu drehen. Die Anlauf-/Start-Spannung eines Lüfter spielt bei der Steuerung über die Spannung nur dann keine Rolle, wenn die Lüfter-Steuerung eine Boost-Funktion - kurze Anhebung der Spannung - hat.

  Die Steuerung über die Spannung ist nicht so genau wie über das PWM-Signal. Deshalb wird der CPU-Lüfter immer über PWM gesteuert - Vorgabe von AMD und Intel.

Pro Anschluss erhalten alle Lüfter dasselbe PWM-Signal oder dieselbe Spannung und drehen daher mit der entsprechenden Drehzahl. Es wird nur die Drehzahl eines Lüfters ausgelesen und angezeigt.

PWM (PWM Mode) Beispiel:

• Der Anschluss ist so eingestellt, dass der/die Lüfter mit 50% der Drehzahl laufen.
• Am Anschluss sind zwei Lüfter über einen Y-Adapter angeschlossen
  • Die Drehzahl des Lüfter mit einer Maximal-Drehzahl von 1.200 U/Min wird über den dritten Pin ausgelesen und wird damit angezeigt.
  • Die Drehzahl des Lüfter mit einer Maximal-Drehzahl von 1.700 U/Min wird nicht ausgelesen - nicht belegt.

Die Steuerung überträgt ein PWM-Signal, das 50% - ~600 U/Min - entspricht, Der Lüfter mit 1.700 U/Min bekommt das gleiche PWM-Signal und wird daher mit ca. 850 U/Min laufen.

Hinweis: Vereinfachte Erklärung, die PWM-Steuerlogik ist komplexer.



[Selber]

Genau

Ergänzung (6. Juni 2023)

• Die Lüfter des CPU-Kühlers an CPU_FAN
• Die Hub an SYS_FAN1

Auch möglich und vielleicht sogar die "sauberste" Variante. Ist keine Raketenwissenschaft, da kannst du nichts wirklich falsch machen.



[cloudman]

Aber wie schon von @Hauro erwähnt - warum willst du den Hub verwenden?
Einfach die Lüfter direkt an die MB Anschlüsse stecken



[HeXa6rAm]

Genau

Ergänzung (6. Juni 2023)

Auch möglich und vielleicht sogar die "sauberste" Variante. Ist keine Raketenwissenschaft, da kannst du nichts wirklich falsch machen.

Danke das ist beruhigend, bin allerdings Anfänger habe zwar vor 10 Jahren einen PC zusammengebaut der Heute noch läuft, dies ist dann aber eine einmalige Sache gewesen.
OK "Die Lüfter des CPU-Kühlers an CPU_FAN" ist erledigt

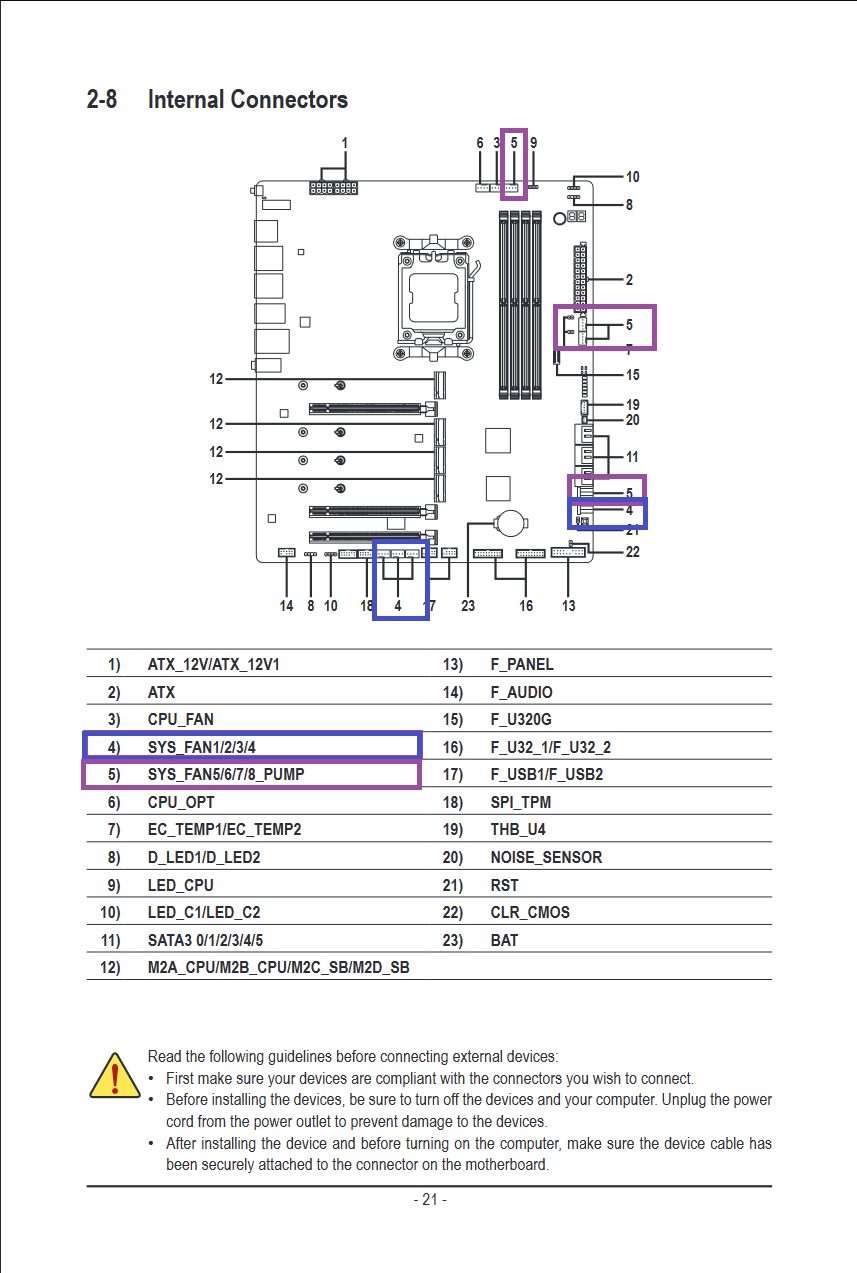

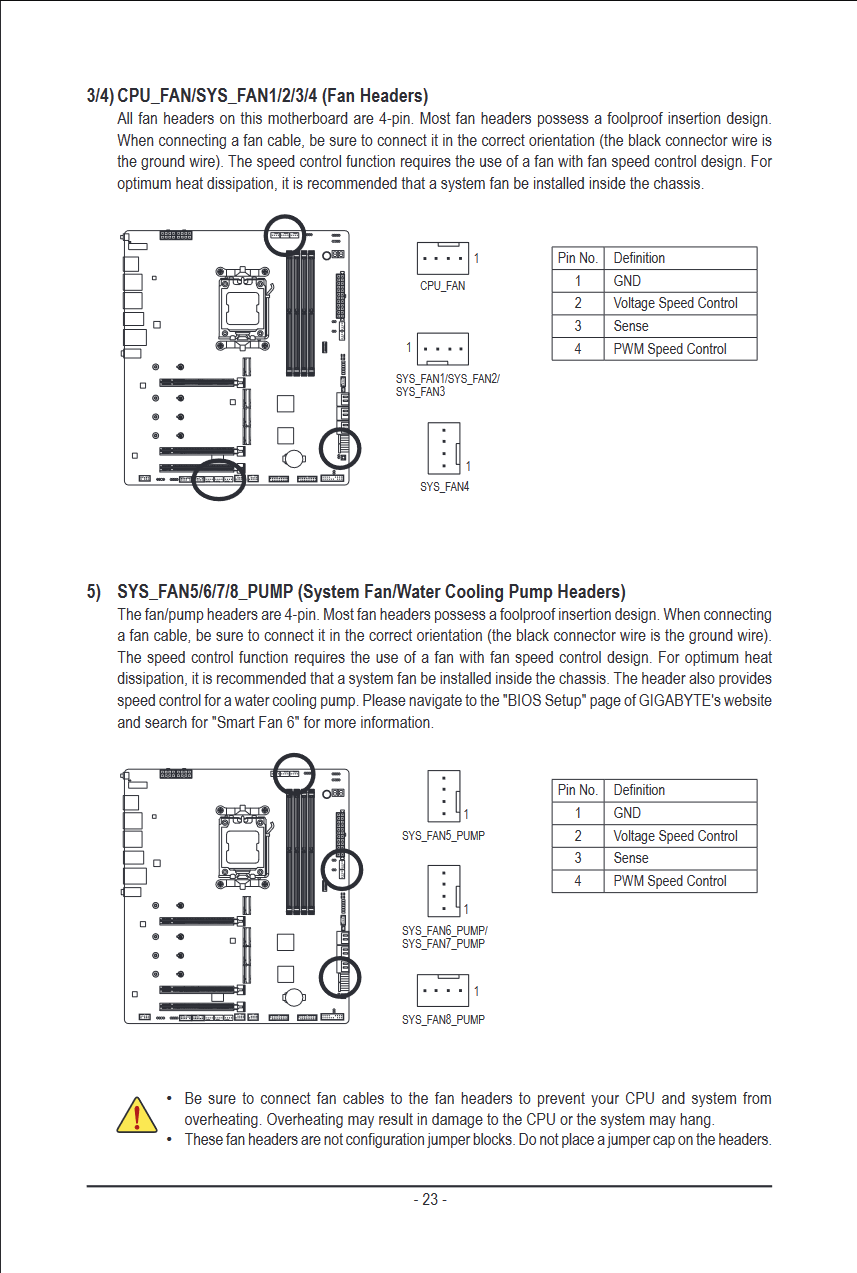

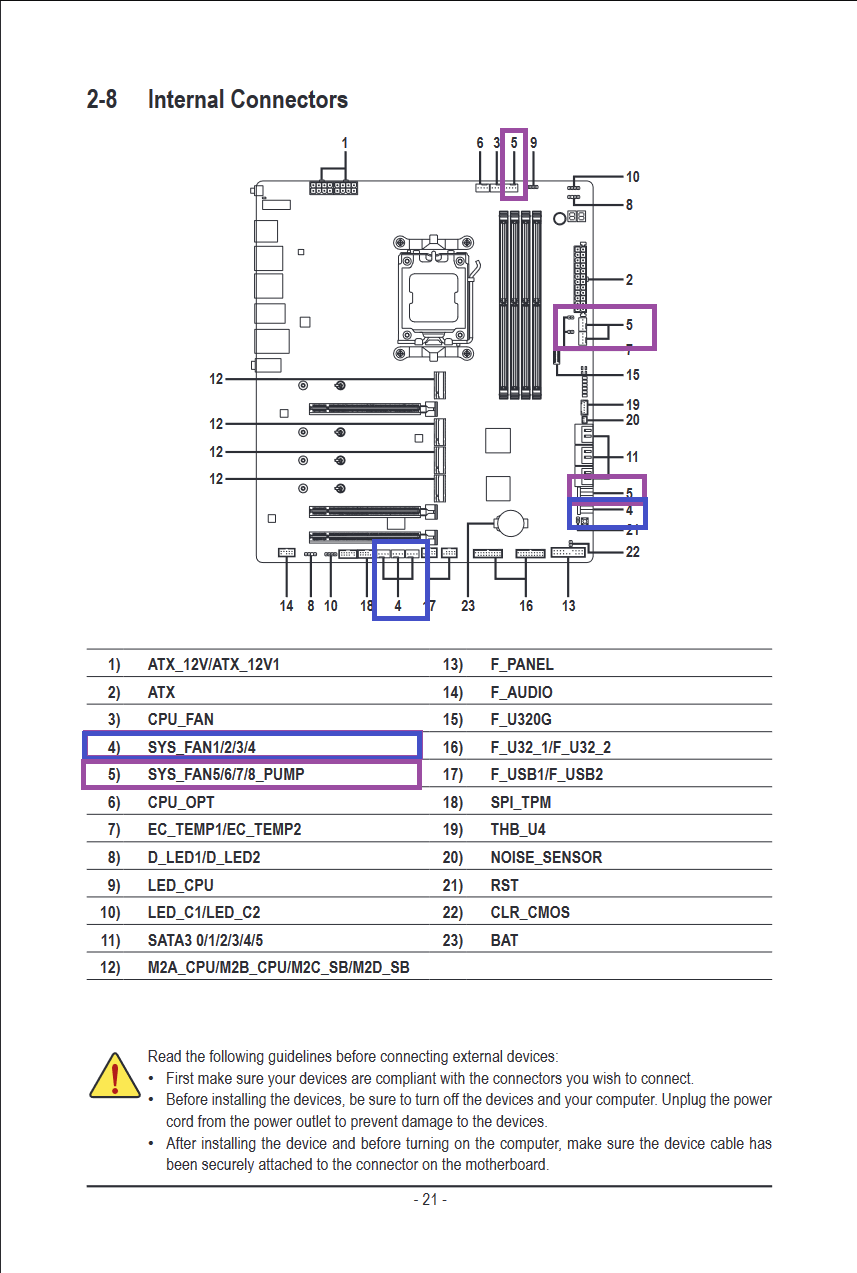

Jetzt habe ich das "GND FG PWM MB" Kabel ins Sys_Fan1 https://download.gigabyte.com/FileList/Manual/mb_manual_x670e-aorus-master_1001_e_221025.pdf in 4 neben 17 und 18dargestellt reingesteckt. Das seltsame ist dort ist zwei mal die 4 vermerkt die neben 17, 18 und die neben der 5 und 21.
Ist es egal, in welchen der 3 Plätze, ich das GND FG PWM MB Kabel reingesteckt habe?



[Hauro]

Ist es egal, in welchen der 3 Plätze, ich das GND FG PWM MB Kabel reingesteckt habe?

Ja, die Nummern gleichen der Überschrift



[HeXa6rAm]

Aber wie schon von @Hauro erwähnt - warum willst du den Hub verwenden?
Einfach die Lüfter direkt an die MB Anschlüsse stecken

Hat es denn Nachteile ? Ehrlich gesagt dachte ich mir weniger Kabel im Mainboardbereich.



[Hauro]

Hat es denn Nachteile ?

Alle Lüfter werden halt gemeinsam gesteuert. Es kann Sinn machen die Lüfter Gruppen-weise zu steuern - CPU, vorne, oben, hinten. In jedem Fall würde ich CPU und System trennen.

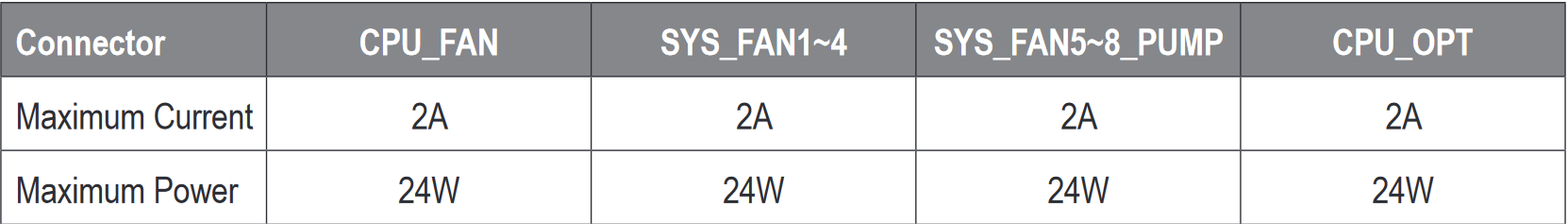

Die Hub hat einen Vorteil, da sie eine separate Stromversorgung hat, sonst ist die maximale Leistung pro Anschluss zu berücksichtigen.

Und der Dynamic X2 GP-18 PWM und Prisma AL-18 PWM haben einem max. Leistungsaufnahme von 4.2 W.

24 / 4,2 = 5,71428 - maximal fünf Lüfter pro Anschluss.
