NVMe PCI SSD taucht nicht im BIOS auf

[KUGA]

• Prozessor (CPU): Ryzen 5800X
• Arbeitsspeicher (RAM): 2x 16GB Crucial Ballistix 3600 (Frequent, timings und spannung hat BIOS auch nicht automatisch erkannt. Manuell eingestellt 16-18-18-38, 1.35V)
• Mainboard: ASRock B550M ITX/ac Bios 1.80
• Netzteil: Seasonic 650W
• Gehäuse: Uralt kA
• Grafikkarte: Radeon 6600XT
• HDD / SSD: PNY XLR8 CS3040S SSD 1TB

Mein neues Mainboard findet meinen neuen Speicher nicht. Es ist kein OS installiert.
Gibt es noch irgendwelche BIOS Settings die ich da einstellen muss?

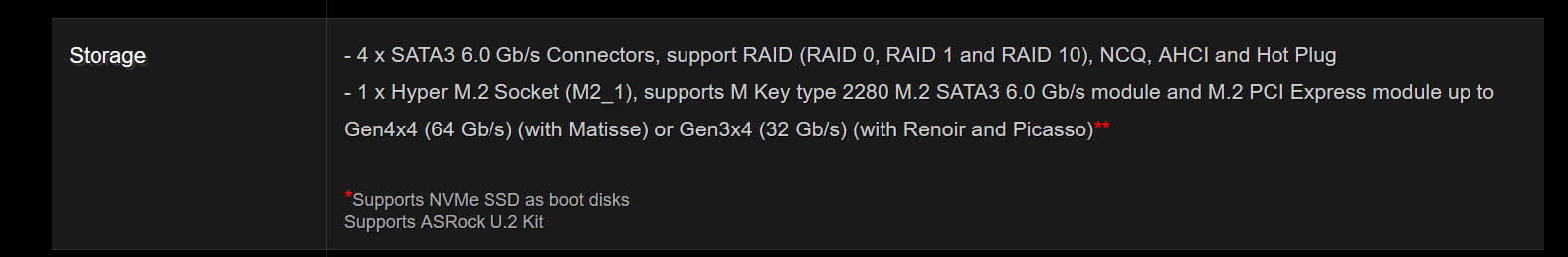

Laut der beschreibung sollte das doch gehen, oder?

Update: Was ich bisher versucht habe:

• Mehrmals ein und ausbauen: https://streamable.com/0ra293
• BIOS update
• Alle anderen platten abziehen
• Linux Live Image: gparted und lspci findet sie nicht.
• Windows Install Stick findet sie nicht.
• Secure Boot an und aus (UEFI Boot / Legacy Boot)
• CSM an / aus
• Beide Methoden: http://forum.asrock.com/forum_posts.asp?TID=1236&title=how-to-install-windows-on-a-pcie-ssd
• Einbau von SATA M.2 in AsRock: geht (wird im bios erkannt)
• Einbau von PNY in anderes Mainboard: geht (wird im bios erkannt, mainboard unterstützt allerdings nur Gen2x2)
• Mehrere Settings im bios die irgendwas mit PCIe zu tun haben könnten um und zurückgestellt
• Weiter PCI SSD (Corsair MP600 Core) bestellt. Geht auch nicht.



[Novocain]

Nochmal den korrekten Sitz der M.2 kontrolliert ?



[KUGA]

Ja. Hab sie schon mehrfach ein und aus gebaut.



[Novocain]

Mhh, magst mal Bilder davon machen und hier hochladen, bitte in ner ansprechenden Auflösung, gut beleuchtet und gerne aus mehreren Winkeln.



[KUGA]

Die sitzt unter einem kühler. Ich denke da kann man nichts falsch machen



[Novocain]

Das denken so einige, Realität ist dann doch schonmal was anderes, aber wenn du dir sicher bist dann bleibt nur Board oder NVMe defekt bzw inkompatibel.



[KUGA]

Ich habe jetzt die SSD aus meinem Notebook eingebaut (Samsung MZ-NLM5120 256GB), die wurde direkt im BIOS (AsRock) erkannt.
Und die neue PNY wurde im Notebook nicht erkannt (Allerdings ist das auch sehr betagt Lenovo Carbon X1 2Gen)

Die neue SSD wird übrigens auch warm, auch wenn nur BIOS an ist.



[Mihau]

Du musst eine EFI Partition auf der Platte erstellen, dann erkennt das Bios die auch. Das Problem hatte ich mit meiner MP600 auch...einfach mal googlen



[GrumpyCat]

Irgendein Live Linux von USB starten, Konsole öffnen, "lspci" eingeben. Taucht die NVMe in der Liste dann auf, passt das, falls nicht, ist der Slot oder die NVMe hin (oder Pins an der CPU abgebrochen).



[KUGA]

Du musst eine EFI Partition auf der Platte erstellen, dann erkennt das Bios die auch. Das Problem hatte ich mit meiner MP600 auch...einfach mal googlen

Schick mir doch bitte den Link. Wie soll ich paritionieren wenn mir die Disk nich angezeigt wird. Ich hab jetzt übrigens mal ein Linux Mint image gebootet, da taucht sie im gparted auch nicht auf.

Ergänzung (19. August 2021)

Irgendein Live Linux von USB starten, Konsole öffnen, "lspci" eingeben. Taucht die NVMe in der Liste dann auf, passt das, falls nicht, ist der Slot oder die NVMe hin (oder Pins an der CPU abgebrochen).

So wie ich das sehe taucht sie dort nicht auf

00:00.0 Host bridge: Advanced Micro Devices, Inc. [AMD] Starship/Matisse Root Complex
00:01.0 Host bridge: Advanced Micro Devices, Inc. [AMD] Starship/Matisse PCIe Dummy Host Bridge
00:01.2 PCI bridge: Advanced Micro Devices, Inc. [AMD] Starship/Matisse GPP Bridge
00:02.0 Host bridge: Advanced Micro Devices, Inc. [AMD] Starship/Matisse PCIe Dummy Host Bridge
00:03.0 Host bridge: Advanced Micro Devices, Inc. [AMD] Starship/Matisse PCIe Dummy Host Bridge
00:03.1 PCI bridge: Advanced Micro Devices, Inc. [AMD] Starship/Matisse GPP Bridge
00:04.0 Host bridge: Advanced Micro Devices, Inc. [AMD] Starship/Matisse PCIe Dummy Host Bridge
00:05.0 Host bridge: Advanced Micro Devices, Inc. [AMD] Starship/Matisse PCIe Dummy Host Bridge
00:07.0 Host bridge: Advanced Micro Devices, Inc. [AMD] Starship/Matisse PCIe Dummy Host Bridge
00:07.1 PCI bridge: Advanced Micro Devices, Inc. [AMD] Starship/Matisse Internal PCIe GPP Bridge 0 to bus[E:B]
00:08.0 Host bridge: Advanced Micro Devices, Inc. [AMD] Starship/Matisse PCIe Dummy Host Bridge
00:08.1 PCI bridge: Advanced Micro Devices, Inc. [AMD] Starship/Matisse Internal PCIe GPP Bridge 0 to bus[E:B]
00:14.0 SMBus: Advanced Micro Devices, Inc. [AMD] FCH SMBus Controller (rev 61)
00:14.3 ISA bridge: Advanced Micro Devices, Inc. [AMD] FCH LPC Bridge (rev 51)
00:18.0 Host bridge: Advanced Micro Devices, Inc. [AMD] Matisse Device 24: Function 0
00:18.1 Host bridge: Advanced Micro Devices, Inc. [AMD] Matisse Device 24: Function 1
00:18.2 Host bridge: Advanced Micro Devices, Inc. [AMD] Matisse Device 24: Function 2
00:18.3 Host bridge: Advanced Micro Devices, Inc. [AMD] Matisse Device 24: Function 3
00:18.4 Host bridge: Advanced Micro Devices, Inc. [AMD] Matisse Device 24: Function 4
00:18.5 Host bridge: Advanced Micro Devices, Inc. [AMD] Matisse Device 24: Function 5
00:18.6 Host bridge: Advanced Micro Devices, Inc. [AMD] Matisse Device 24: Function 6
00:18.7 Host bridge: Advanced Micro Devices, Inc. [AMD] Matisse Device 24: Function 7
01:00.0 USB controller: Advanced Micro Devices, Inc. [AMD] Device 43ee
01:00.1 SATA controller: Advanced Micro Devices, Inc. [AMD] Device 43eb
01:00.2 PCI bridge: Advanced Micro Devices, Inc. [AMD] Device 43e9
02:00.0 PCI bridge: Advanced Micro Devices, Inc. [AMD] Device 43ea
02:01.0 PCI bridge: Advanced Micro Devices, Inc. [AMD] Device 43ea
03:00.0 Ethernet controller: Realtek Semiconductor Co., Ltd. RTL8111/8168/8411 PCI Express Gigabit Ethernet Controller (rev 15)
04:00.0 Network controller: Intel Corporation Dual Band Wireless-AC 3168NGW [Stone Peak] (rev 10)
05:00.0 PCI bridge: Advanced Micro Devices, Inc. [AMD/ATI] Navi 10 XL Upstream Port of PCI Express Switch (rev c1)
06:00.0 PCI bridge: Advanced Micro Devices, Inc. [AMD/ATI] Navi 10 XL Downstream Port of PCI Express Switch
07:00.0 VGA compatible controller: Advanced Micro Devices, Inc. [AMD/ATI] Device 73ff (rev c1)
07:00.1 Audio device: Advanced Micro Devices, Inc. [AMD/ATI] Device ab28
08:00.0 Non-Essential Instrumentation [1300]: Advanced Micro Devices, Inc. [AMD] Starship/Matisse PCIe Dummy Function
09:00.0 Non-Essential Instrumentation [1300]: Advanced Micro Devices, Inc. [AMD] Starship/Matisse Reserved SPP
09:00.1 Encryption controller: Advanced Micro Devices, Inc. [AMD] Starship/Matisse Cryptographic Coprocessor PSPCPP
09:00.3 USB controller: Advanced Micro Devices, Inc. [AMD] Matisse USB 3.0 Host Controller
09:00.4 Audio device: Advanced Micro Devices, Inc. [AMD] Starship/Matisse HD Audio Controller

Da die Samsung aus dem Laptop geht, ist es wohl die SSD, die kaputt ist, oder?



[kartoffelpü]

Da die PNY eine NVME-SDD ist und die Samsung eine SATA-SSD, könnte es auch an Einstellungen im UEFI liegen. Evtl. Legacy/CSM-Mode o.ä. aus versehen aktiviert?



[KUGA]

Da die PNY eine NVME-SDD ist und die Samsung eine SATA-SSD, könnte es auch an Einstellungen im UEFI liegen. Evtl. Legacy/CSM-Mode o.ä. aus versehen aktiviert?

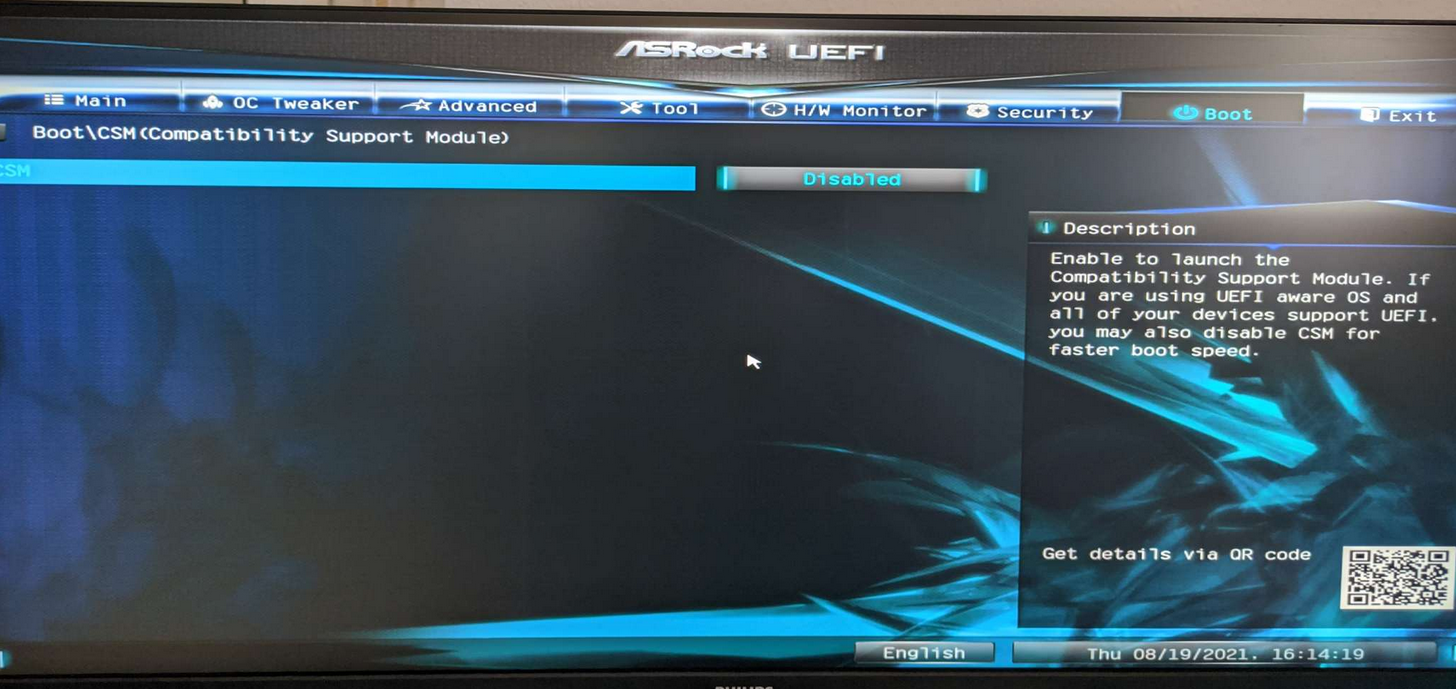

An sowas habe ich auch gedacht. CSM ist disabled (war aber default an). Hat nicht am lspci geändert. Sonst noch ne idee wo ich im UEFI/Bios so ein setting finde?



[GrumpyCat]

CSM hat erstmal nichts mit dem PCIe-Bus an sich zu tun. Die NVMe taucht am Bus schon gar nicht auf. Würde die NVMe mal in einem anderen Rechner testen (der sicher mit M.2 PCIe funktioniert ).



[eYc]

Fast Boot ist deaktiviert, so dass neue Geräte erkannt werden können?



[KUGA]

Auf meinem Gigabyte J4005N D2P wird die pny erkannt. Unter advanced->NVMe Konfiguration. Das hat allerdings nur Gen2 x2.

Fast Boot ist deaktiviert, hat damit aber glaube ich auch nichts zu tun.



[Mihau]

HIermit sollte es gehen https://www.diskpart.com/de/windows-10/efi-partition-fehlt-windows-10.html unter methode 2

Ergänzung (19. August 2021)

achja vorher muss du eine GPT Partiontionstabelle erstellen https://docs.microsoft.com/de-de/wi...stalling-using-the-mbr-or-gpt-partition-style



[KUGA]

HIermit sollte es gehen https://www.diskpart.com/de/windows-10/efi-partition-fehlt-windows-10.html unter methode 2

Ergänzung (19. August 2021)

achja vorher muss du eine GPT Partiontionstabelle erstellen https://docs.microsoft.com/de-de/wi...stalling-using-the-mbr-or-gpt-partition-style

Ich glaube nicht, dass das hier die problemursache ist... Wie soll ich Partitionen erstellen wenn weder UEFI noch Linux noch Windows setup die platte sieht?
Die Links lassen mich jedenfalls nicht glauben, dass die SSD dort auftaucht...



[eYc]

Fast Boot ist deaktiviert, hat damit aber glaube ich auch nichts zu tun.

Na klar. ... aber ... damit taucht auch die Frage auf, ob du im Legacy-Mode (BIOS) bootest, oder wie sich's gehört mit UEFI. Möglicherweise geht's mit BIOS überhaupt nicht, oder es gibt eine Option bzgl. des OptionROMs beim booten ...

Oder sie wurde nicht richtig installiert, bei m.2 kann das etwas tricky sein, ähnlich wie bei den SO-DIMMs in Notebooks. Erst stecken, dann drücken. Beim m.2 ist da zusätzlich noch eine Schraube, durch die die Platine erst richtig fixiert werden kann.



[KUGA]

@eYc Ich habe folgendes bereits versucht (beide mehtoden). Ich denke das schließt deine Theorie mit ein..
http://forum.asrock.com/forum_posts.asp?TID=1236&title=how-to-install-windows-on-a-pcie-ssd

Ich glaube langsam wirklich, dass sie nicht richtig sitzt. Ich wüsste aber nicht was ich anders machen sollte...
Siehe auch: http://forum.asrock.com/forum_posts.asp?TID=15229&title=m-2-ssd-not-recognized-in-bios

Hier ein video vom einbau (natürlich verschraubt, aber zum filmen bräuchte ich 3 hände):
https://streamable.com/0ra293



[Mihau]

Ich glaube nicht, dass das hier die problemursache ist... Wie soll ich Partitionen erstellen wenn weder UEFI noch Linux noch Windows setup die platte sieht?
Die Links lassen mich jedenfalls nicht glauben, dass die SSD dort auftaucht...

Wie gesagt, mein Bios hatte die Platte auch nicht erkannt, aber in der Eingabeaufforderung in der Win10-Installation nach der GPT Konvertierung konnte ich die Platte in der Win-Installation auswählen obwohl sie vom Bios immer noch nicht erkannt wurde...

Ergänzung (20. August 2021)

Die Platte wird erst vom Bios erkannt wenn da die EFI Partition drauf ist

Ergänzung (20. August 2021)

Ich kann mich natürlich auch irren alles kann nichts muss

Ergänzung (20. August 2021)

Ich musste eben nochmal drüber nachdenken...mein Problem war das die SSD zwar erkannt wurde, ich sie aber nicht als Bootplatte auswählen konnte.

Erst nachdem EFI drauf war konnte ich sie im Bios als Bootmedium auswählen.

Sry für die Falschinformation :/

Viel Glück noch
