Onboard-Sound Probleme (Kopfhörerverstärker ASrock Z370 Extreme 4)

[Neon-Andre]

Moin Zusammen,

ich habe seit einigen Tagen das im Titel genannte Mainboard im Gebrauch und komme bei folgendem Problem nicht weiter - vielleicht verstehe ich auch etwas nur falsch, aber mal gucken was ihr dazu sagt:

In der Anleitung von dem Board steht, dass man am Frontpanel einen Verstärker mit bis zu 600 Ohm hat.

Aus der Anleitung von Asrock übernommen:
Audio
• 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC1220-Audiocodec)
• Erstklassige Blu-ray-Audiounterstützung
• Unterstützt Überspannungsschutz
• Unterstützt Purity SoundTM 4
- Nichicon-Audiokappen der Fine Gold-Serie
- 120-dB-SRV-DAC mit Differentialverstärker
- NE5532 – erstklassiger Headset-Verstärker für Audioanschluss an der Frontblende (unterstützt Headsets mit bis zu 600 Ohm)
- Reiner Stromeingang
Link zur Anleitung: http://asrock.nl/downloadsite/Manual/QIG/Z370 Extreme4_multiQIG.pdf

Verstehe ich also doch richtig, oder?

So, wenn ich jetzt aber Kopfhörer vorne an meinem Gehäuse anschließe (in meinem Fall die Beyerdynamic DT990 Pro 250 Ohm), dann wird mir zwar angezeigt dass ich etwas angeschlossen habe, aber mir wird nicht die Kopfhörerimpedanzerkennung angezeigt. Wenn ich jetzt aber die Kopfhörer hinten am Mainboard anschließe, dann erscheint im Realtek HD Audio-Manager die Anzeige für die Kopfhörerimpedanz und diese wird auch richtig angezeigt, nämlich mit 250 Ohm.

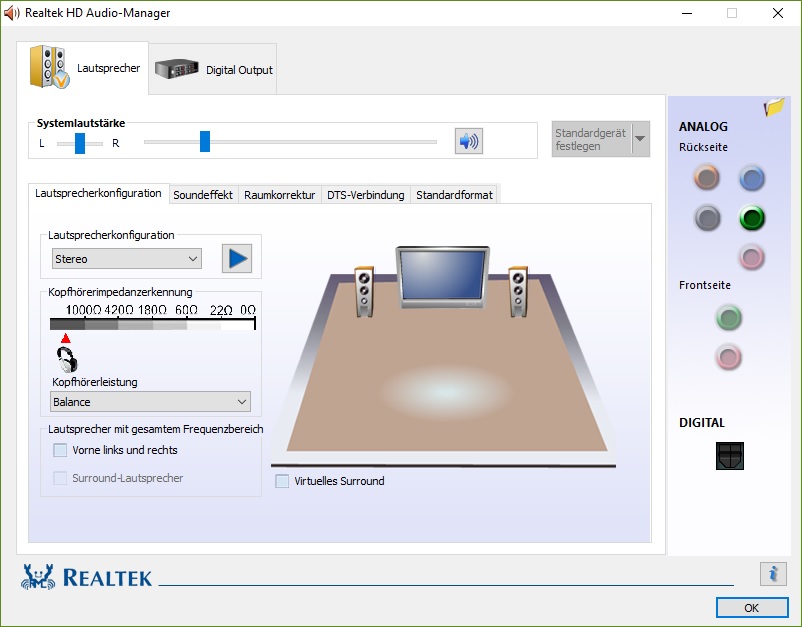

Schließe ich jetzt meine Aktiven Lautsprecher hinten an (EDIFIER R1700BT Studio), die ja eigentlich keine hohe Impedanz haben sollten, da sie ja aktiv sind, dann zeigt er mir eine Impedanz von etwas über 1000 Ohm an

Es sind hinten nur die Lautsprecher angeschlossen.

Habe ich etwas falsch verstanden oder ist da tatsächlich der Wurm drin?

Mein Versuch den Treiber zu deinstallieren und erneut zu installieren hat leider nichts gebracht - hatte dabei auch sämtliche Audiogeräte abgezogen.

Hoffentlich habt ihr eine Idee, denn ich habe keine Ahnung was hier los ist, ob ich einfach was falsch verstanden habe oder hier tatsächlich irgendetwas nicht stimmt.

Wäre auch schön die Meinung von jemanden zu hören, der Selbst ein MB nutz, welches diese Verstärkung für Kopfhörer anbietet. Diese auch nutzt und mir sagen kann, ob die Verstärkung tatsächlich am Frontpanel stattfindet.

Sollte ich irgendetwas vergessen haben, dann bitte einfach fragen, ich werden den Text dann ergänzen

Bin auf eure Meinungen Vorschläge gespannt ^^



[Laniakea]

Naja scheint als würde die eine Verbindung ein ausmessen behindern und der Messvorgang auch nicht wirklich genau zu sein. Oder die Software hat einen weg.



[Neon-Andre]

Welche Verbindung meinst du? Der Messvorgang scheint bei Kopfhörern genau zu sein, wenn ich meine DT990 Pro anschließe erkennt er sie richtig mit 250 Ohm, genau so mit meinem AKG 240 Studio, da erkennt er die 55 Ohm auch richtig. Komisch ist nur, dass das nur hinten am Mainboard passiert und eben nicht am Frontpanel, wie es ja eigentlich sein soll, so zumind. entnehme ich es der Beschreibung von ASrock.



[Was_denn]

Die Probleme sind deiner Aussage nach nicht durch das Mainboard begründet sondern durch deinen Anschluss zum Frontpanel vom Tower . Was für ein Gehäuse hast du ? Sind die Anschlüsse richtig gesteckt ?

Mir scheint das du das "Pferd" von hinten aufgezäumt hast bei deiner Fragestellung .



[Captain Mumpitz]

Ich hätte nun auch auf einen Fehler beim Frontpanel an sich getippt.
Andererseits, man verzeihe die dumme Frage, aber: kann es nicht sein, dass einfach die Anzeige spinnt, aber alles korrekt funktioniert? Also sprich, der Sound wird klar und deutlich ohne Abstriche wiedergegeben, egal bei welcher Lautstärke?



[Neon-Andre]

@Was_denn - wenn es so ist, dann wär ich sogar sehr zufrieden, das würde nämlich bedeuten, dass das Problem einfach zu beheben sein müsste. Ich habe ein Fractal Define R5 und habe den HD Audio Stecker des Gehäuses an den dafür vorgesehenen Anschluss am Mainboard angebracht (Nr. 26 im Handbuch). Ich weiß nicht was ich da Falsch gemacht haben kann, denn der Anschluss des Frontpanels passt genau auf das am Mainboard, da sind keine einzelnen Pins/Stecker für verschiedene Kanäle.

@Captain Mumpitz - Das weiß ich eben nicht. Ich kann nur sagen, dass die Kopfhörer schon relativ leise sind und eigentlich lauter sein sollten, also denke ich zumindest - sie sind nicht extrem leise, aber schon so, dass ich nicht die Lautstärke nicht so laut stellen kann, wie ich gern wollte, wenn ich mal etwas lauter Musik hören möchte. Das würde dafür sprechen, dass die Verstärkung nicht aktiv ist, wenn ich die Kopfhörer anschließe, zumindest, wenn ich die Kopfhörer vorne vorne am Frontpanel anschließe. Was aber für deine Vermutung sprechen würde ist, dass die Lautsprecher sich doch ganz sicher verabschiedet hätten, wenn man die mit ~1000 Ohm betreiben würde, weil es ja Aktive Lautsprecher sind.



[Captain Mumpitz]

Hm. Ja, wenn die Kopfhörer gefühlt zu leise sind, dann ist zu wenig Ausgangsleistung für die Impedanz vorhanden.
Wenn auch alles korrekt angeschlossen ist, die Treiber aktuell sind usw., dann kann ich mir höchstens vorstellen, dass die Front wirklich zu wenig Saft bringt um den Kopfhörer anständig zu betreiben und da kannst du selber wohl auch nicht viel dran ändern.



[Neon-Andre]

@Captain Mumpitz - ich habe den aktuellsten und von ASrock bereitgestellten Treiber installiert. Ich habe es eben auch mal mit dem hier angebotenen Realtek Treiber Probiert, aber da bekomme ich die Bedienoberfläche, den Realtek HD Manager nicht angezeigt, der Sound funktioniert aber und im Geräte Manager wird auch als Realtek Gerät alles richtig erkannt.

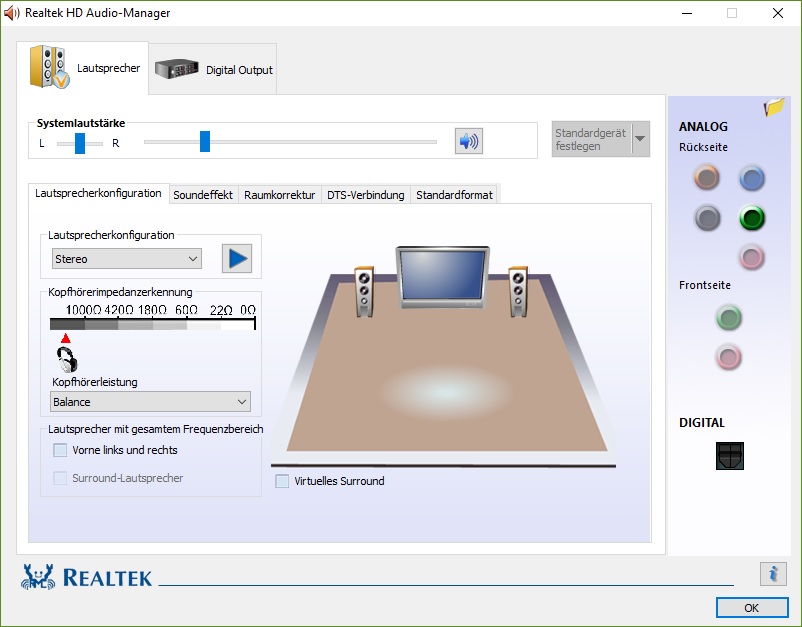

Was ich einfach komisch finde ist, dass nicht das Frontpanel mit der Impedanzverstärkung arbeitet, sondern der Anschluss am Mainboard. ASrock schreibt doch selbst, dass es am Frontpanel stattfindet, abgesehen davon ist es am Frontpanel auch schlüssiger. Wenn ich am Frontpanel etwas anstecke, erscheint im Realtek HD Audio Manager auch gar nicht die Anzeige für die Kopfhörerimpedanzerkennung, sondern nur wenn ich etwas direkt am Mainboard anstecke. Die Kopfhörerimpedanz wird richtig erkannt, wenn ich die Kopfhörer am Mainboard anschließe, wenn ich aber die die Aktiven Lautsprecher hinten am Mainboard anschließe, dann kommt es halt zu der Anzeige von über 1000 Ohm, wie man dem Bild oben entnehmen kann.

Da ist doch was nicht richtig.

Edit: Hat keiner mehr eine Idee?
