Panasonic Q. Suche Informationen zu Gehäuse.

[NMA]

Guten tag, aufgrund der exorbitanten Preise für einen gebrauchten Panasonic Q, bin ich nicht gewillt entsprchende Informationen in einem Selbstversuch zu ermitteln.

Der panasonic Q war ein Nintendo Lizenzprodukt, welches die Hard und Softwareeigenschaften des Nintendo Gamecube zum Vorbild hatte und wurde von 2002 bis ca 2005 in geringen Stückzahlen Produziert.

Ich suche nach informationen zum Gehäuse, speziell dem Innenraum des gehäuses um nach Möglichkeit ein Kompakt System darin einzubauen.

Wenn jemand also detaillierte Informationen oder gut aufgelöste Bilder vom Innenleben bzw. der Innenseite des gehäuses eine Panasonic Q besitzt, oder weis wo solche zu finden sind (ja ich habe Google bereits bemüht), oder gar selbst einen defekten "Q" besitzt oder diesen bereits geöffnet hat, bitte ich um weitergabe der informationen.

Besonders Interessant dabei ist die Bodeneinheit sowie dei Materialstärken der Gehäuseverkleidung.

Weiterhin stehe ich auch Vorschlägen zu externen Netzteillösungen mit "hoher" Ausgabekappazität zur Verfügung.

Ich kann mir Vorstellen, dass dies möglicherweise ein schon recht spezielles Thema für dieses Forum ist und daher kann ich ebensowenig sicher einschätzen, ob der Forenbereich (Konsolentechnik und Hardware) korrekt gewählt ist.
Ich bitte um entsprechende Zuweisung, falls notwendig.

Meinen Dank an alle die Mitmachen.



[NMA]

Aktualisierung 03.09.2018

Nach vielen weiteren Recherchen, insbesondere für die elektrische Einspeisung, habe ich nun einen "Q" zu solieden Konditionen erwerben können.

Nach erster Test und Bestandsaufnahme plane ich Bilder von der Wartung hier Online zu stellen, so auch vom Innenleben und den Gehäuseteilen.

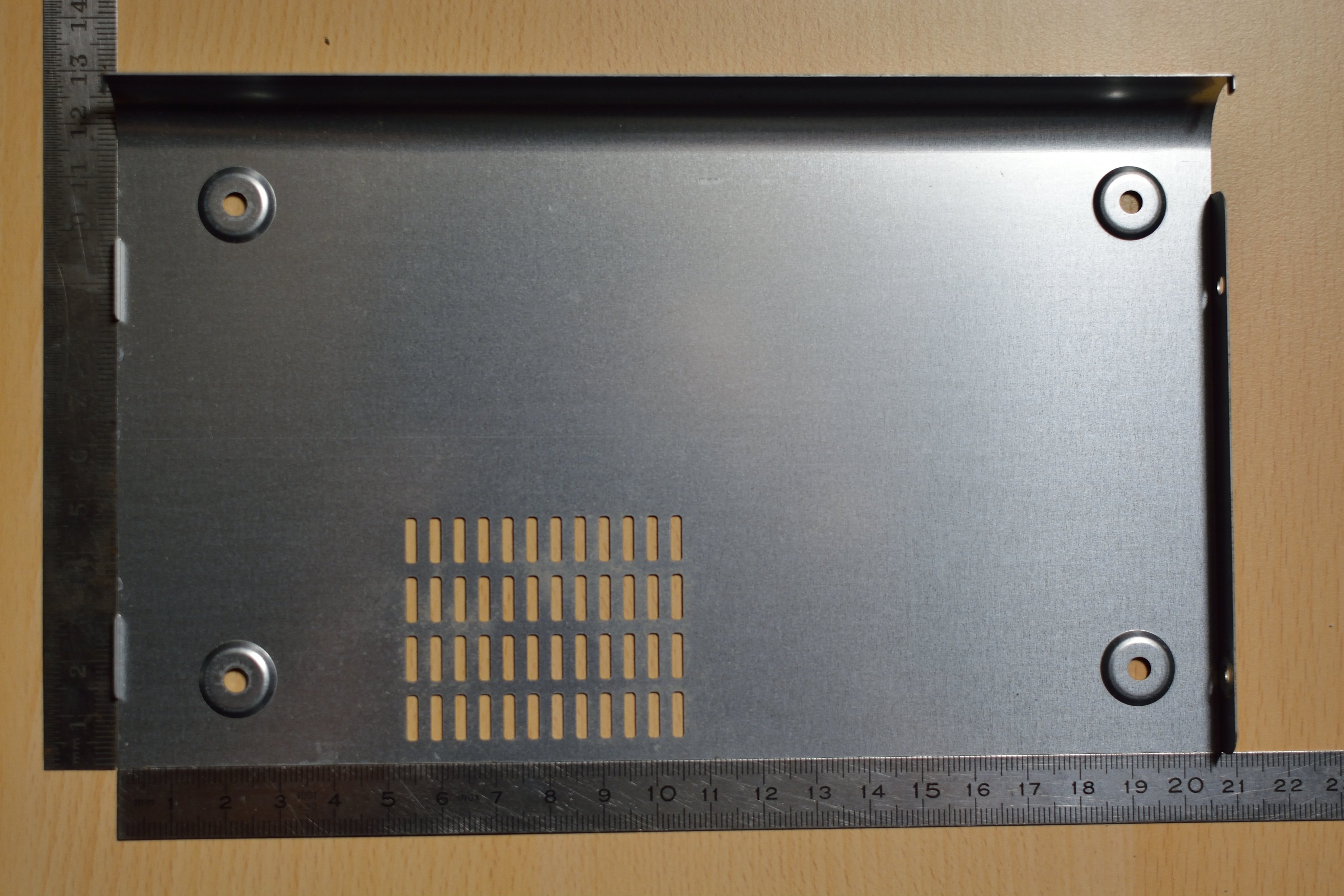

Weiterhin plane ich ebenfalls die grundlegenden Innenwandmaße sowie die entsprechenden Materialstärken, der einzelnen Baugruppen hier anzugeben.

Anbeifügen möchte ich auch hier, dass ich nach einem Gameboyplayer Zubehörteil, speziell für den Panasonic Q suche, dieser auch defekt sein kann.
Falls jemand ein derartiges Produkt, zu möglichst guten Konditionen (unter 250€) sieht oder ausmacht, dann bitte ich dies hier gerne Mitzuteilen.

Meinen Dank im Vorraus an alle die mitwirken.



[NMA]

Erste Bilder zum Panasonic Cube.
Die Bilder werden aufgeteilt nach folgenden kategorien:

Gehäuse Außen
Gehäuse Innenleben/ Elektronik

Anmerkung:
Ich stelle das erste Mal, eine derart umfreiche Anzahl an Bilddockumenten auf Computerbase online.
Daher bin ich offen für Vorschläge, dies in optimierter oder nutzungsfreundlicher Art und Form, erneut bzw korrigiert online zu stellen.

Ergänzung (23. September 2018)

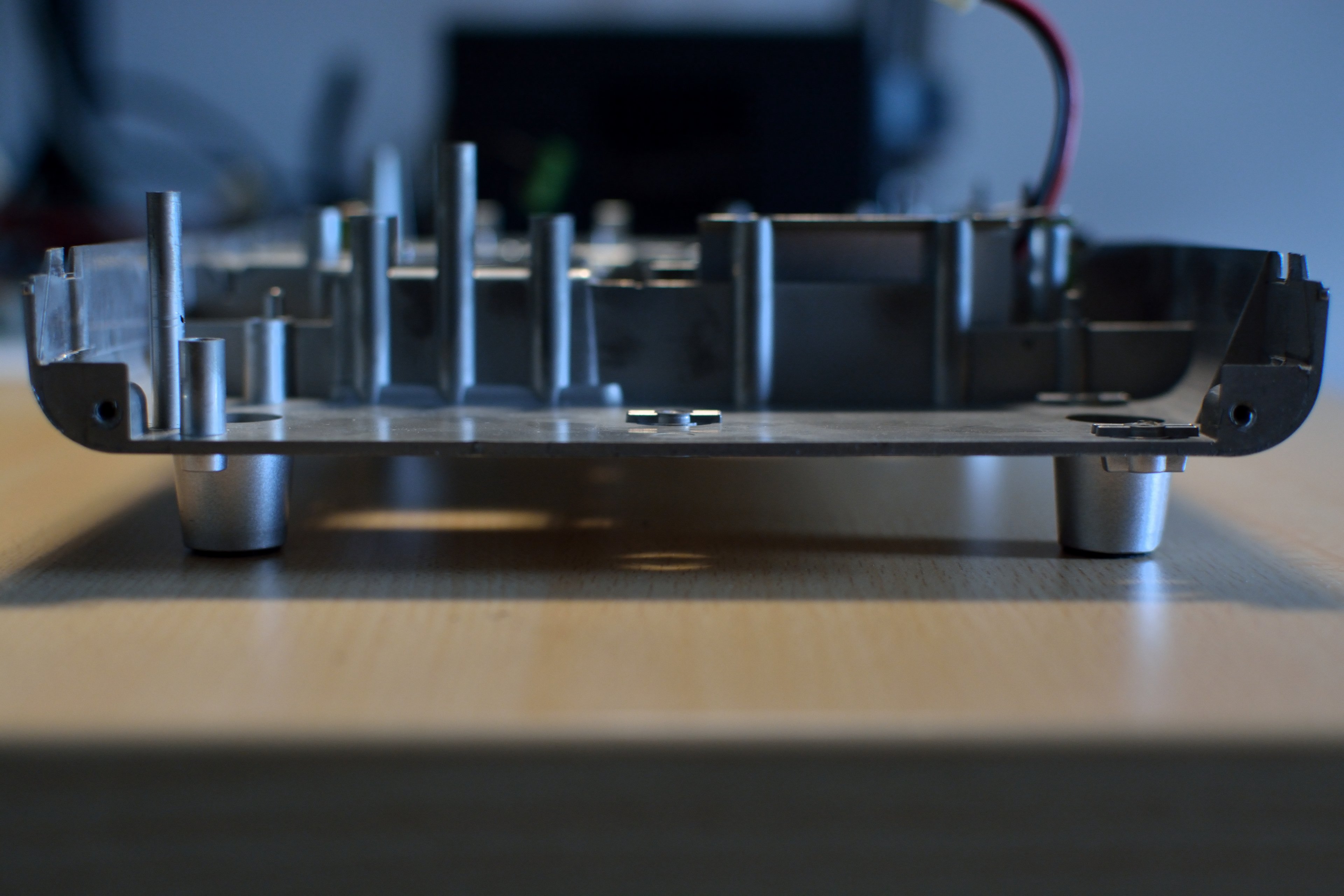

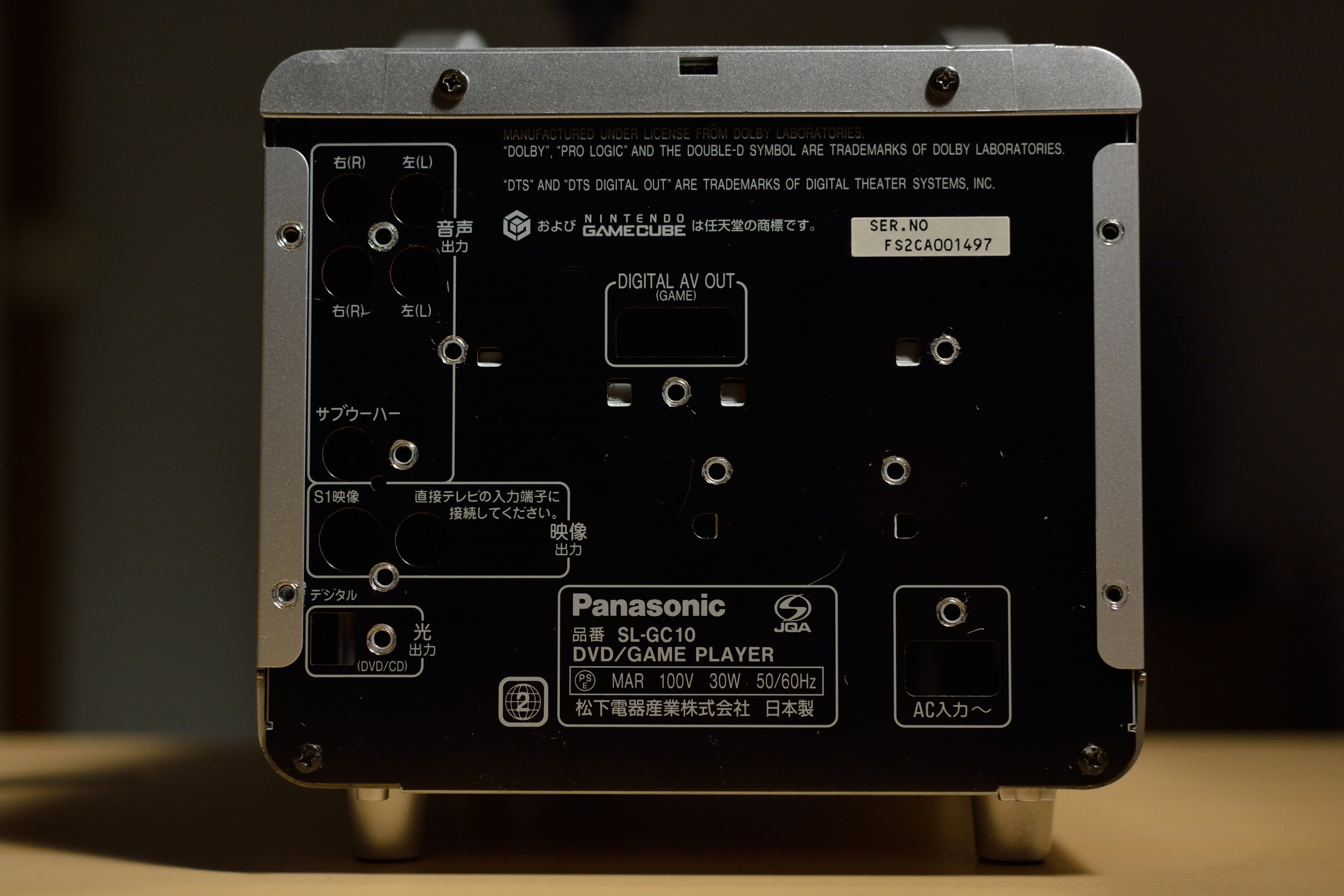

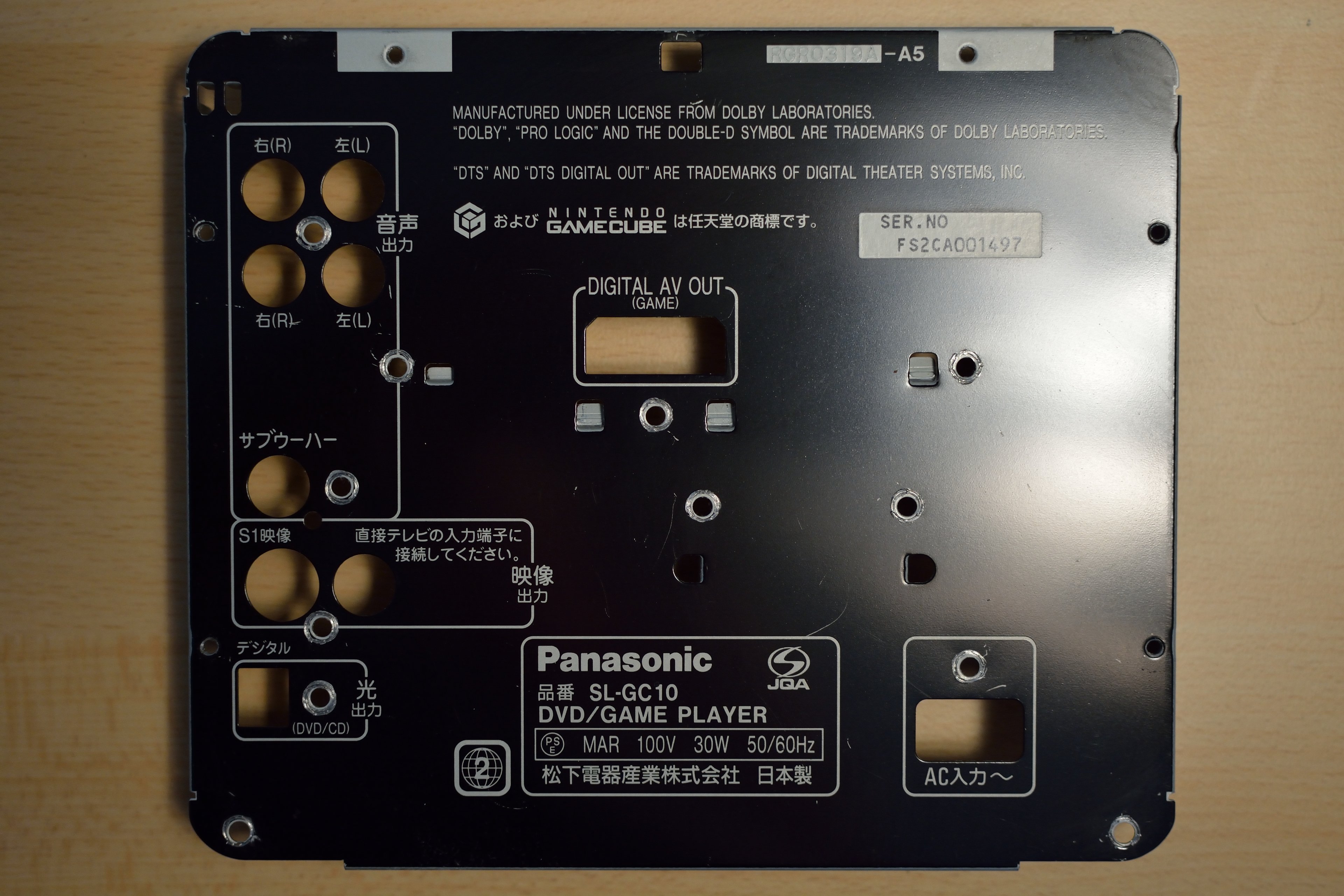

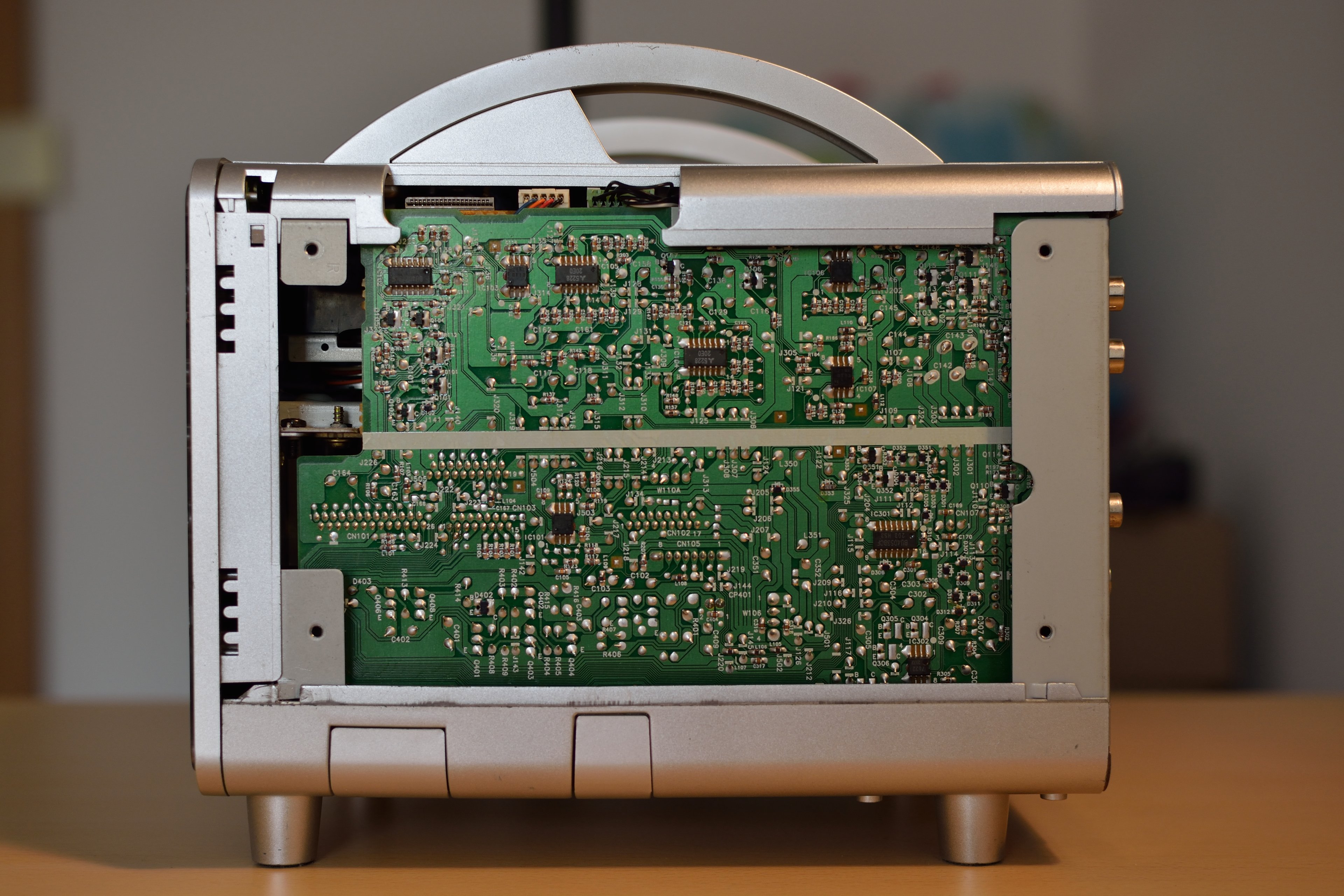

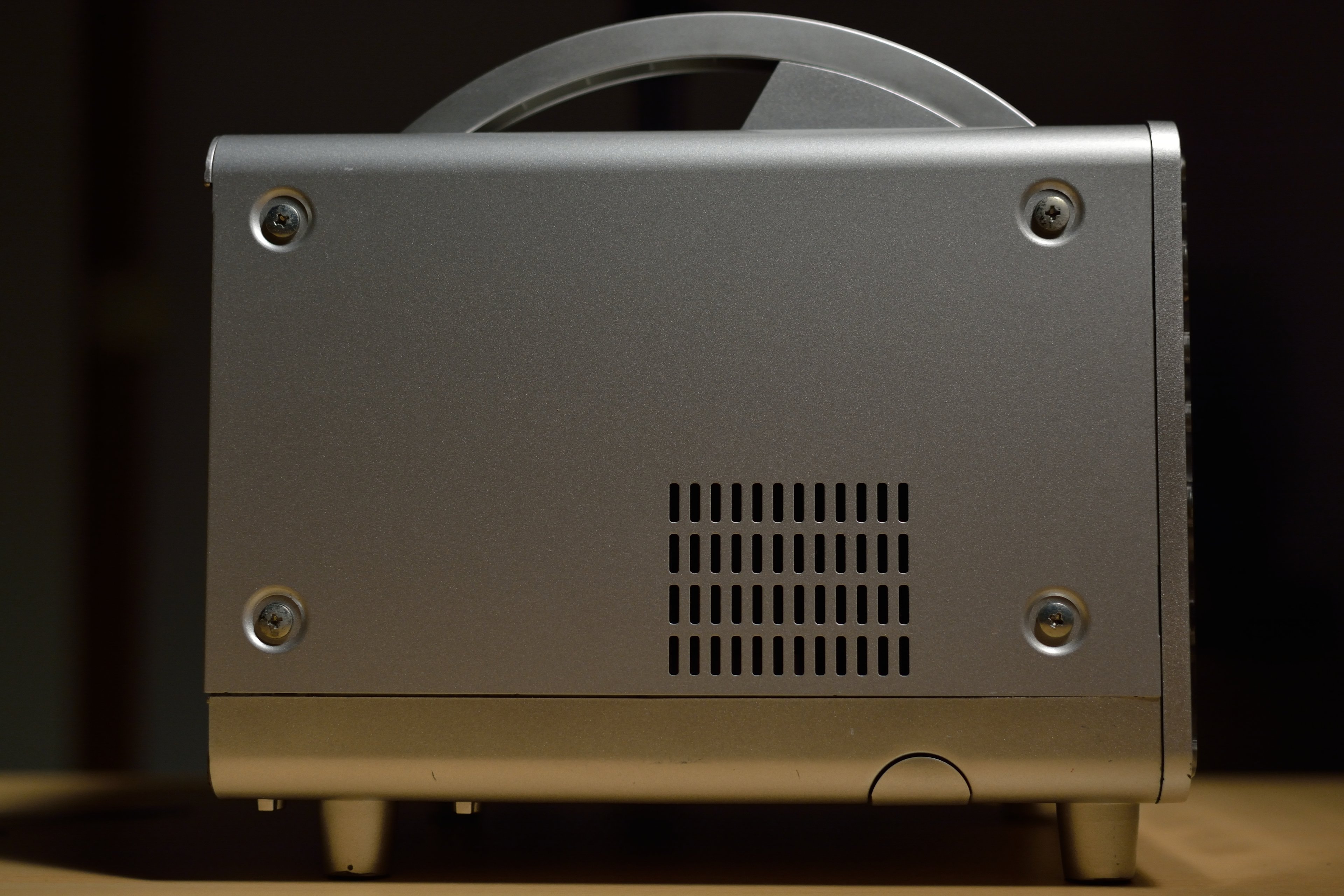

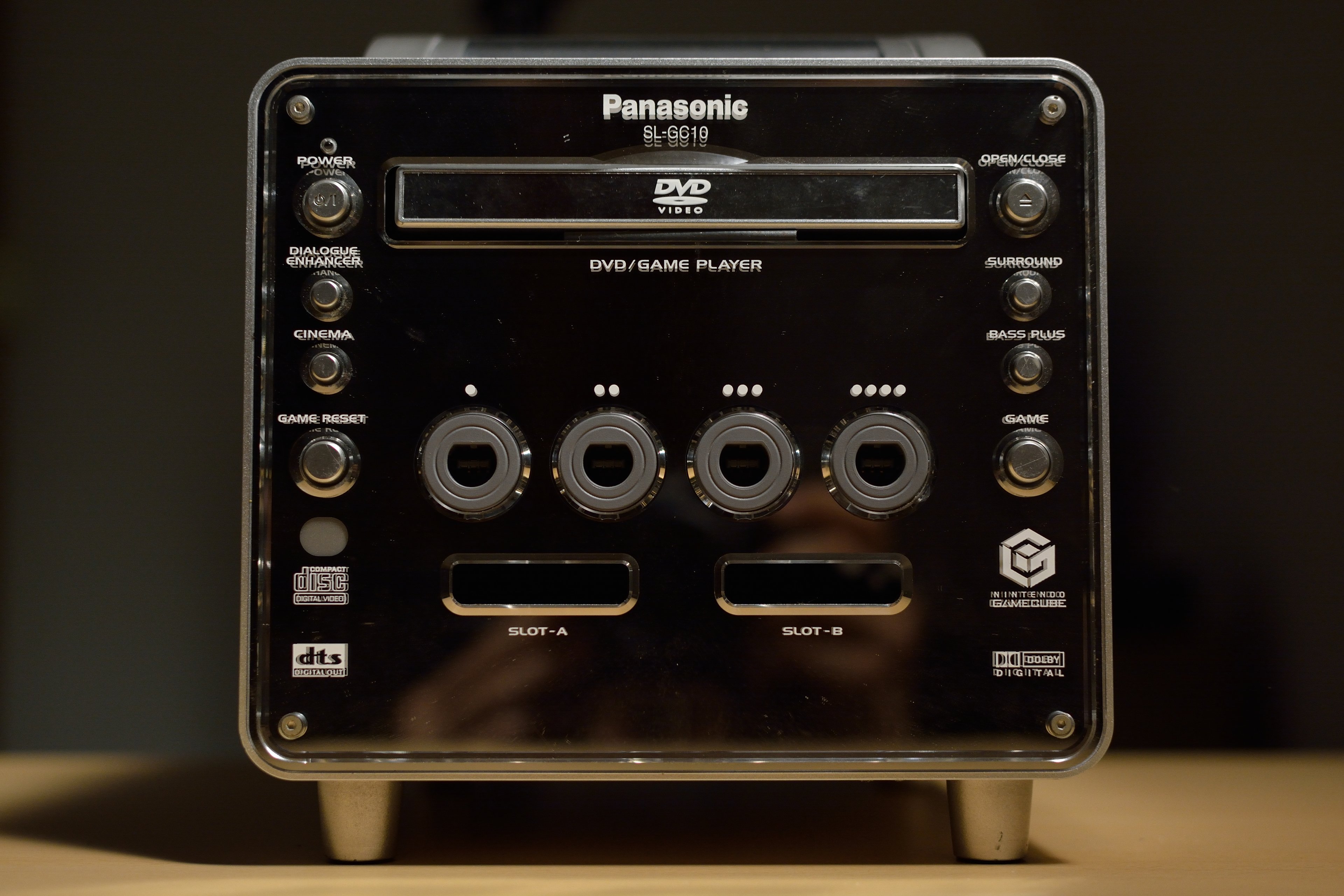

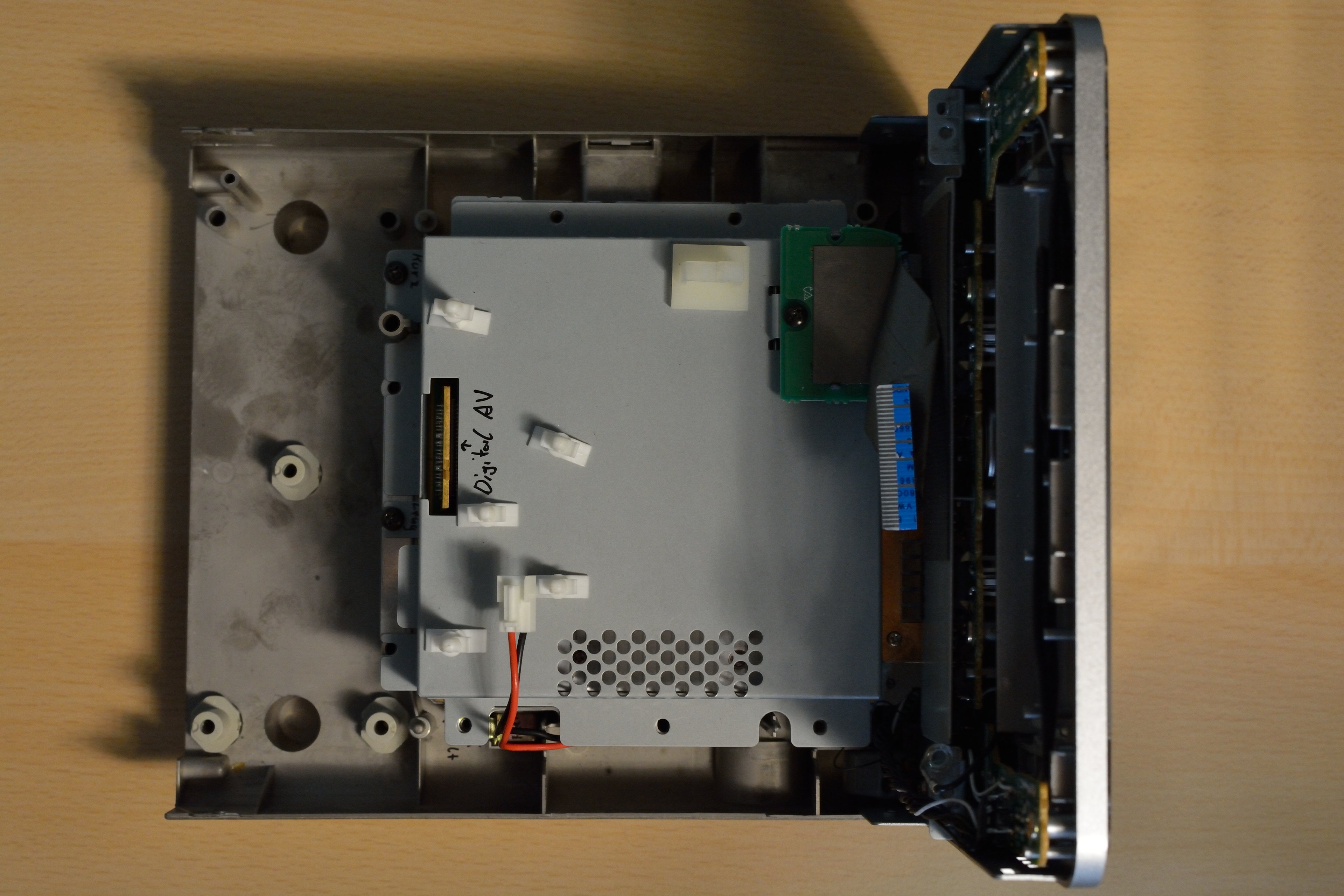

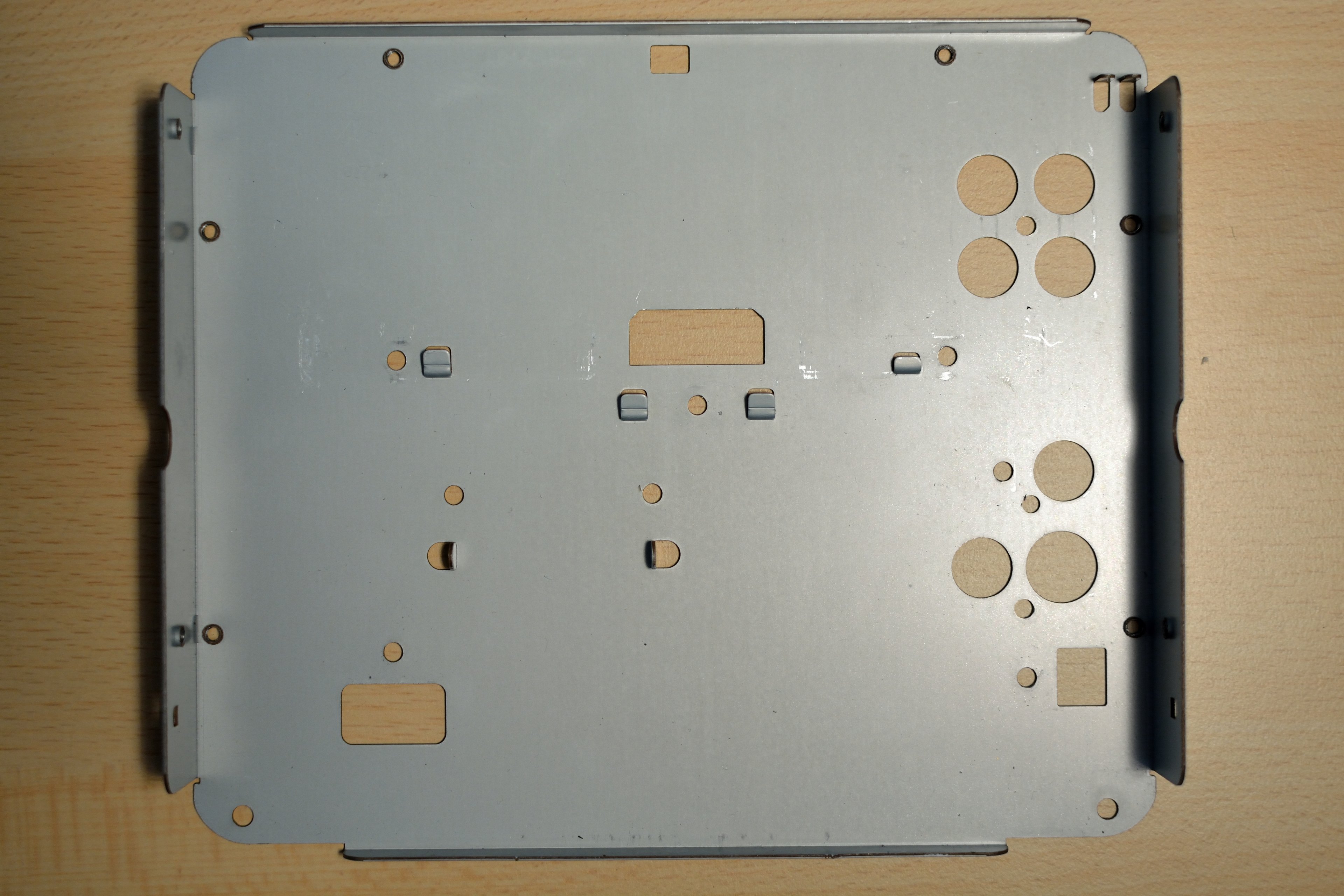

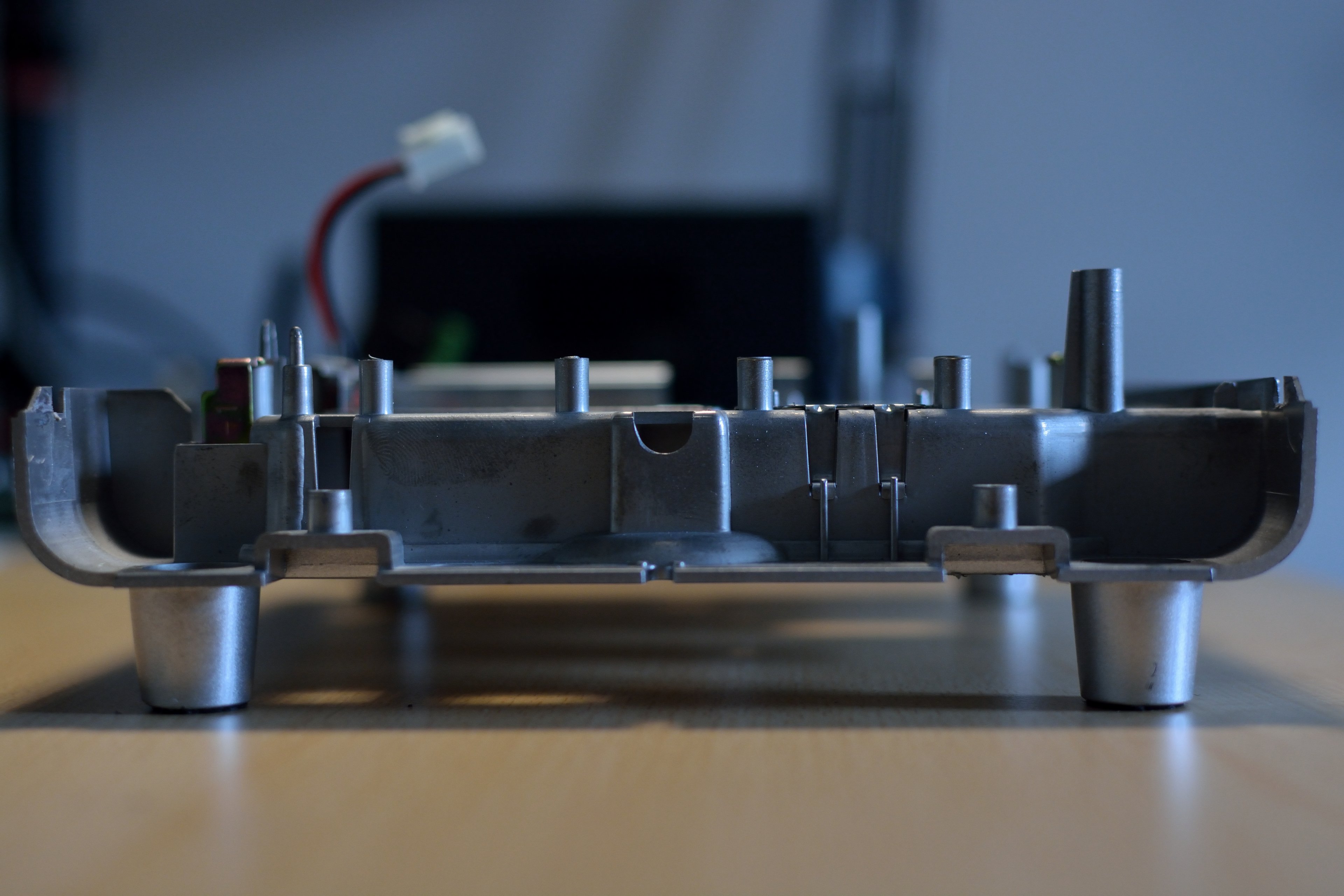

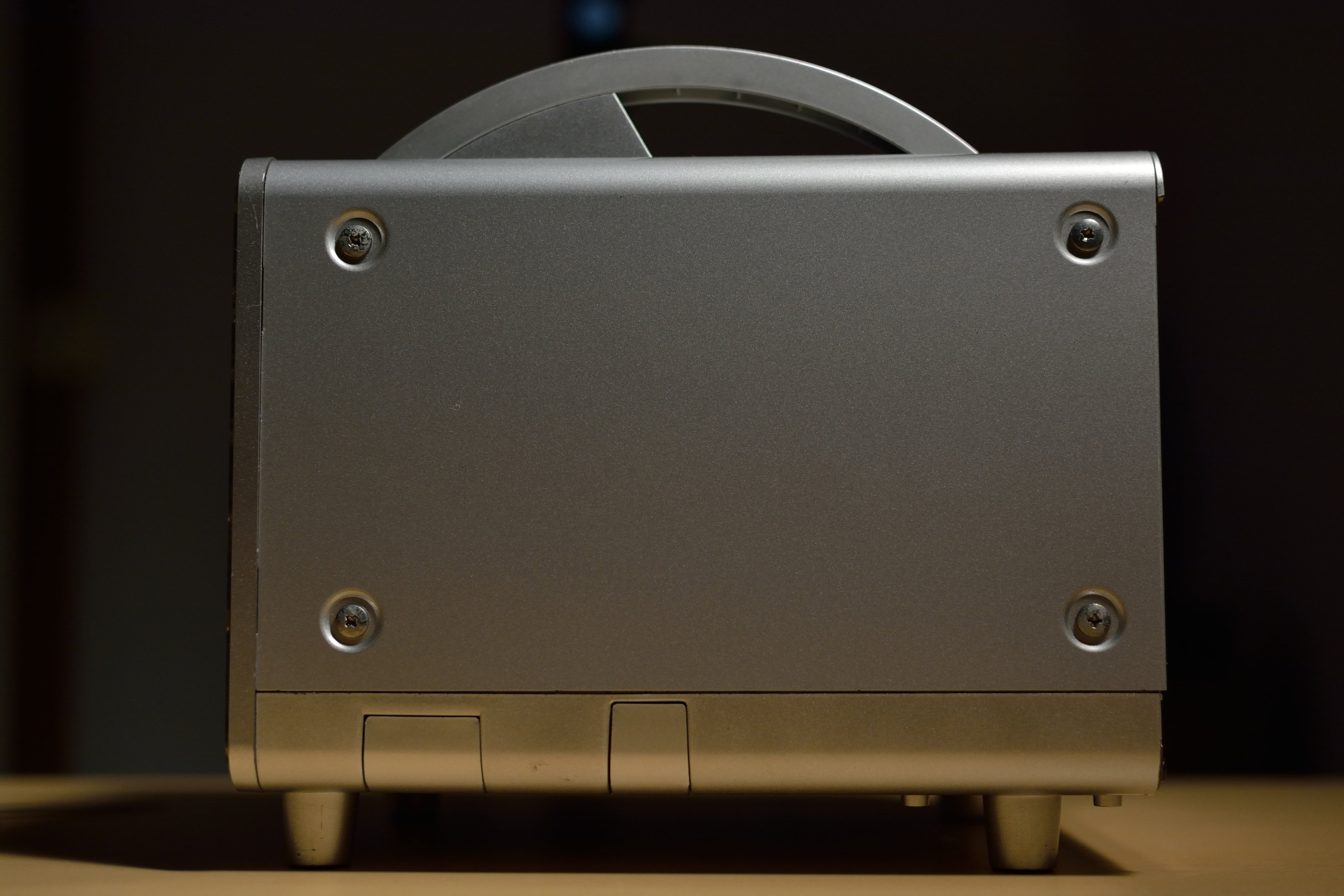

Gehäuse Außen:

Ergänzung (23. September 2018)

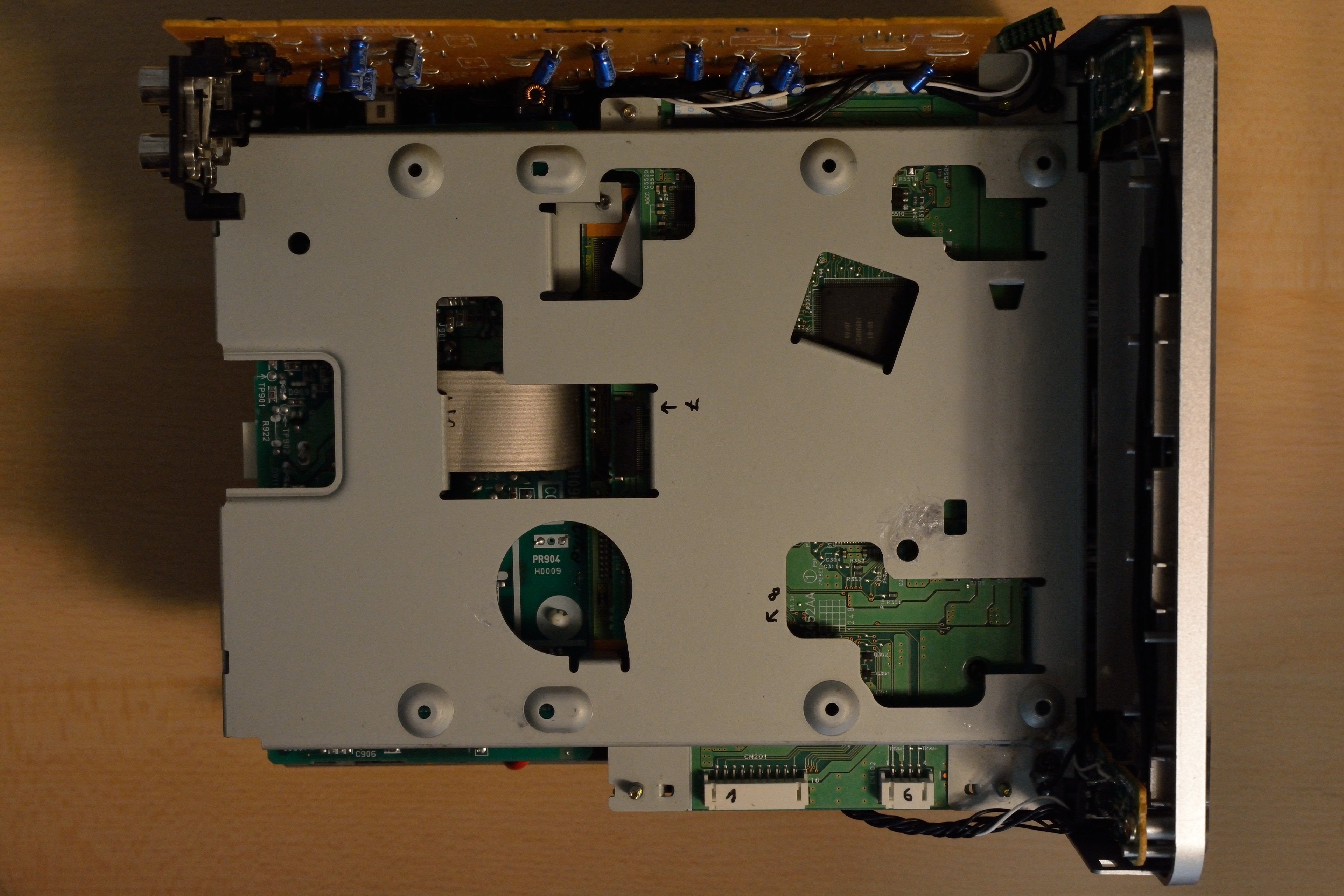

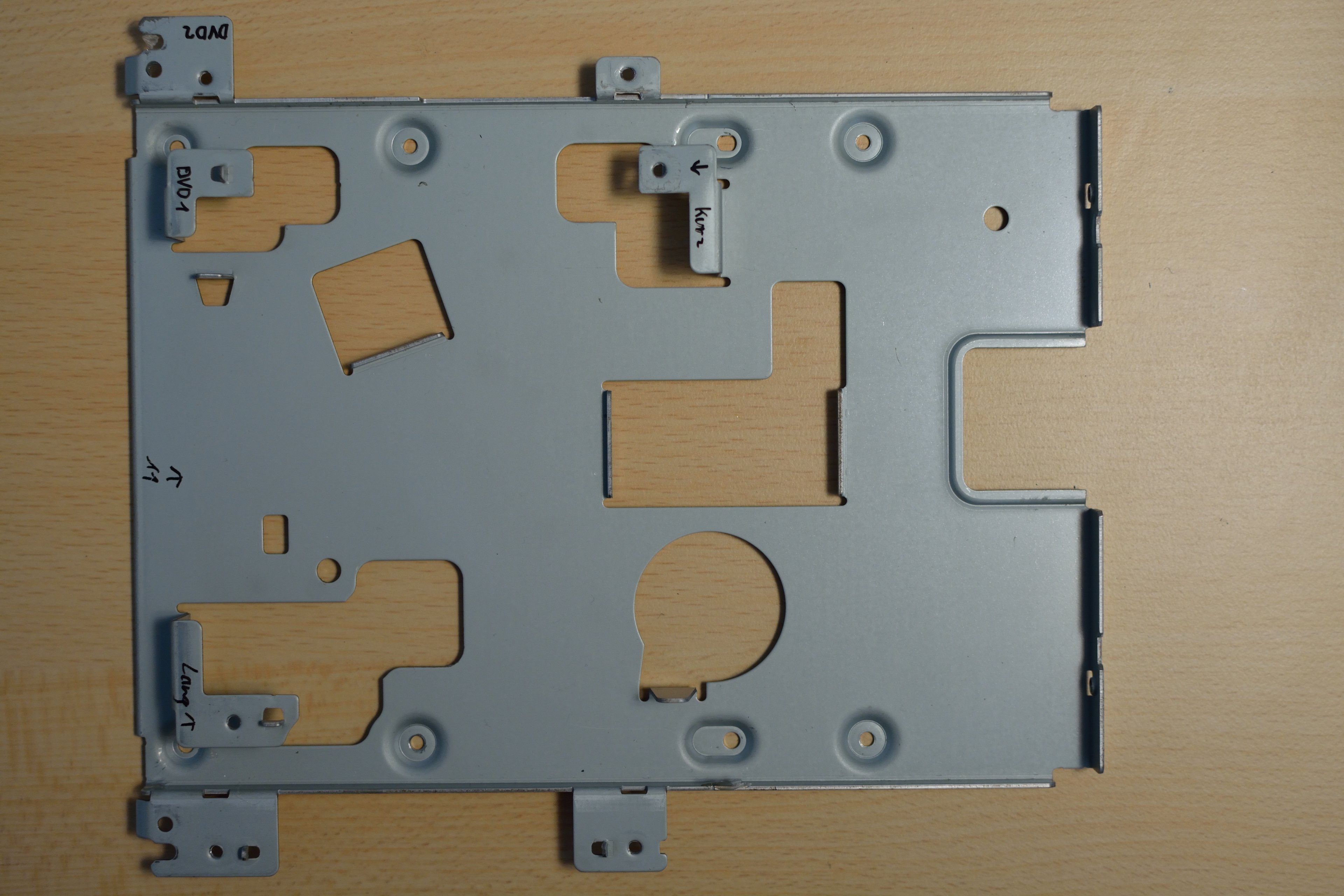

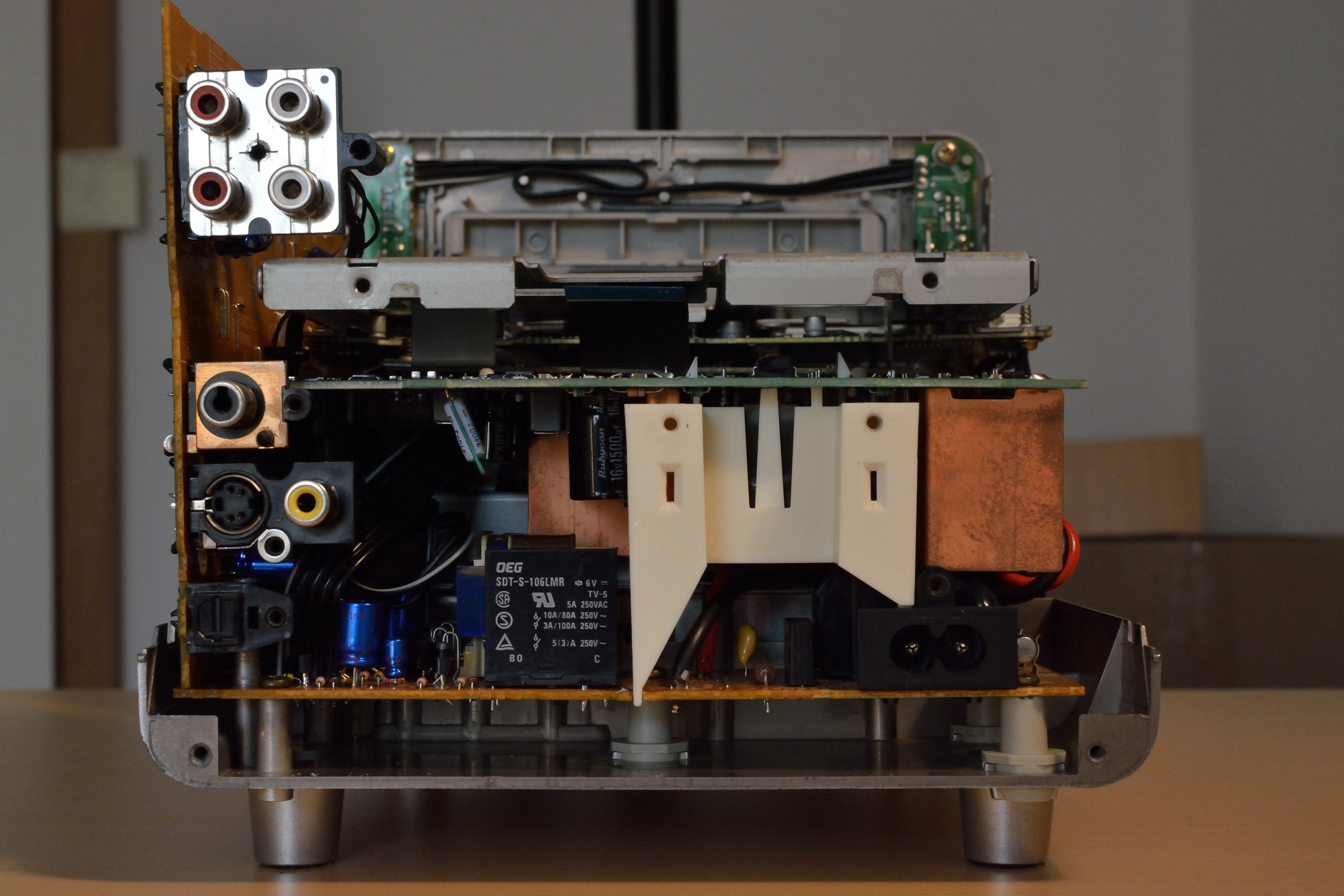

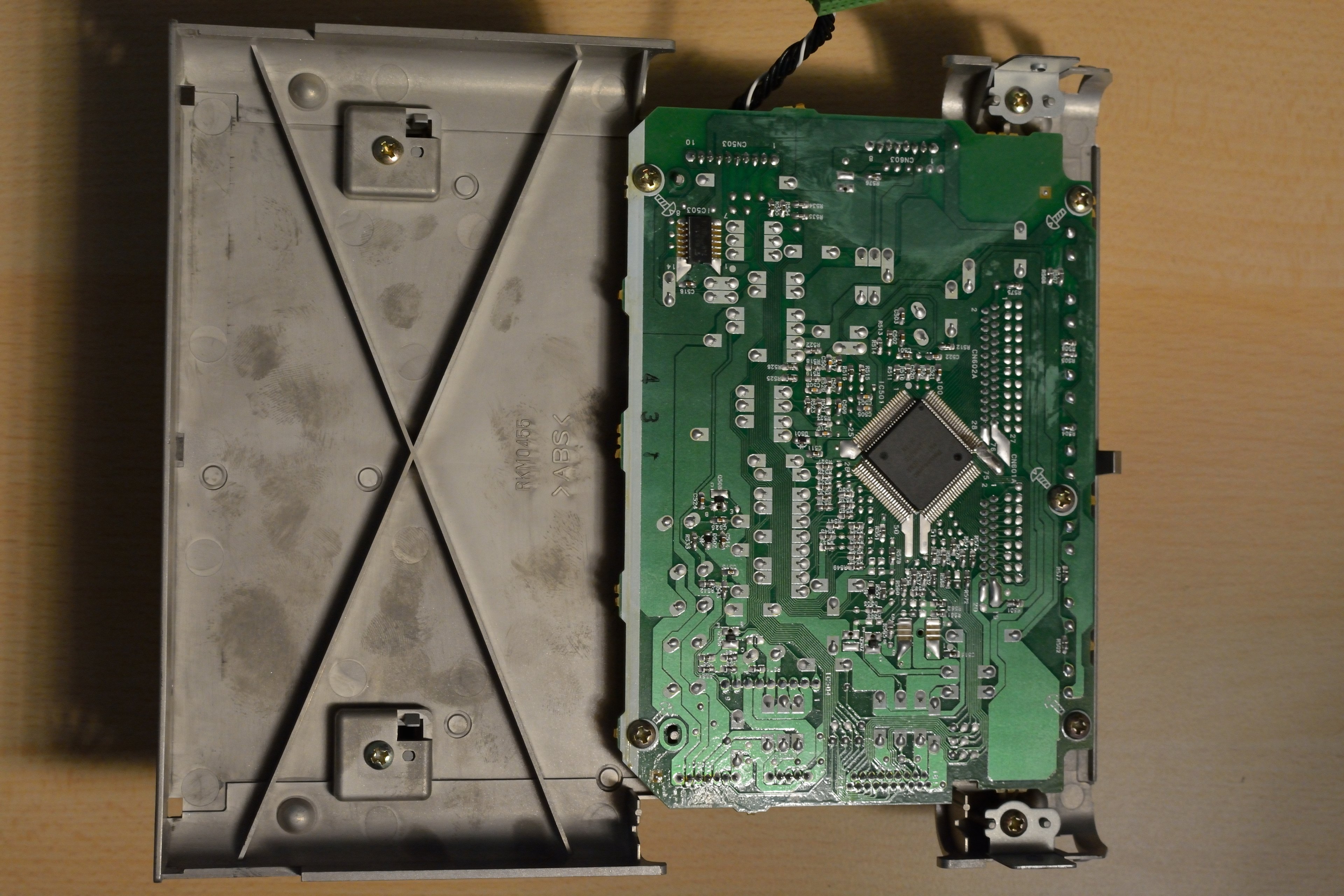

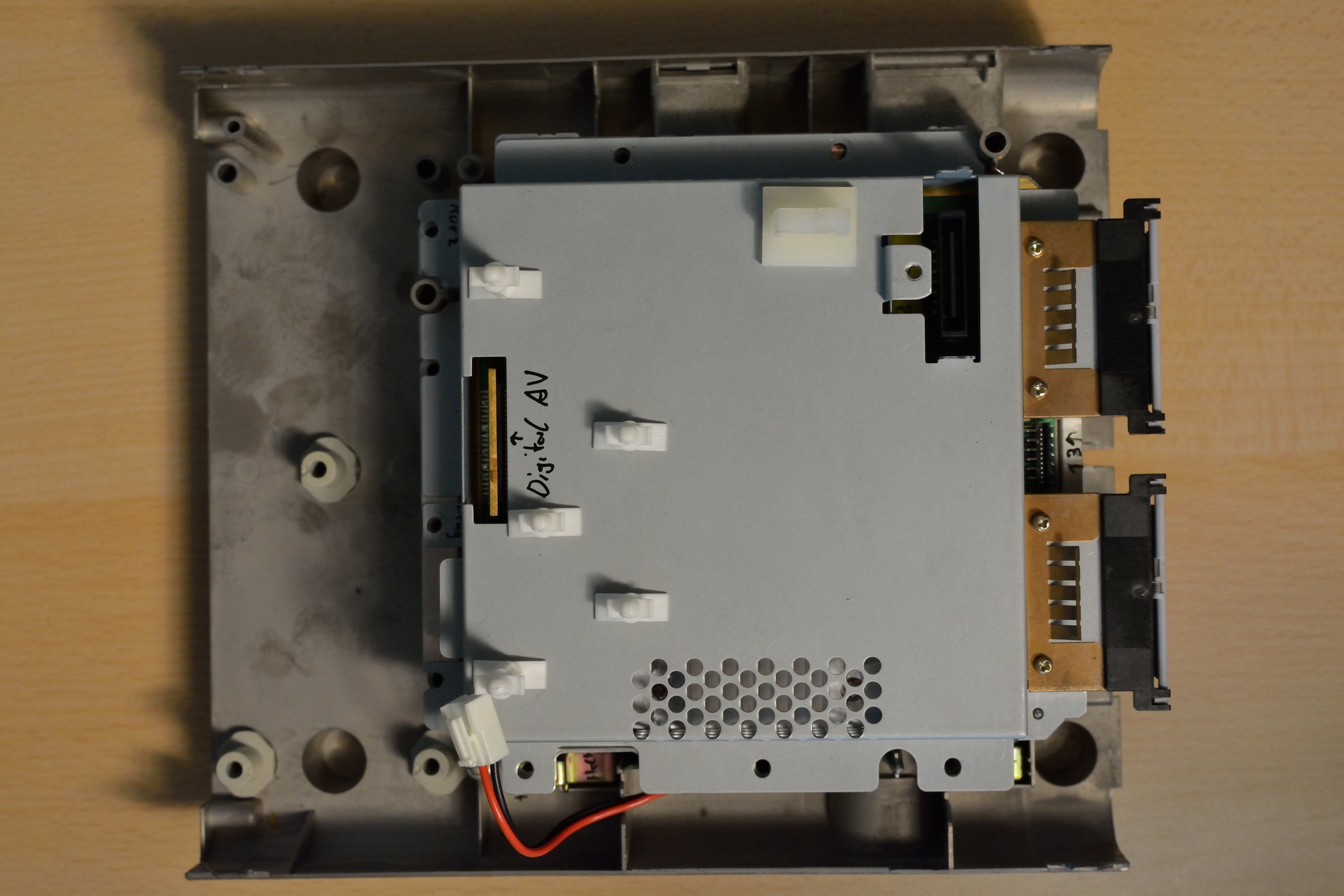

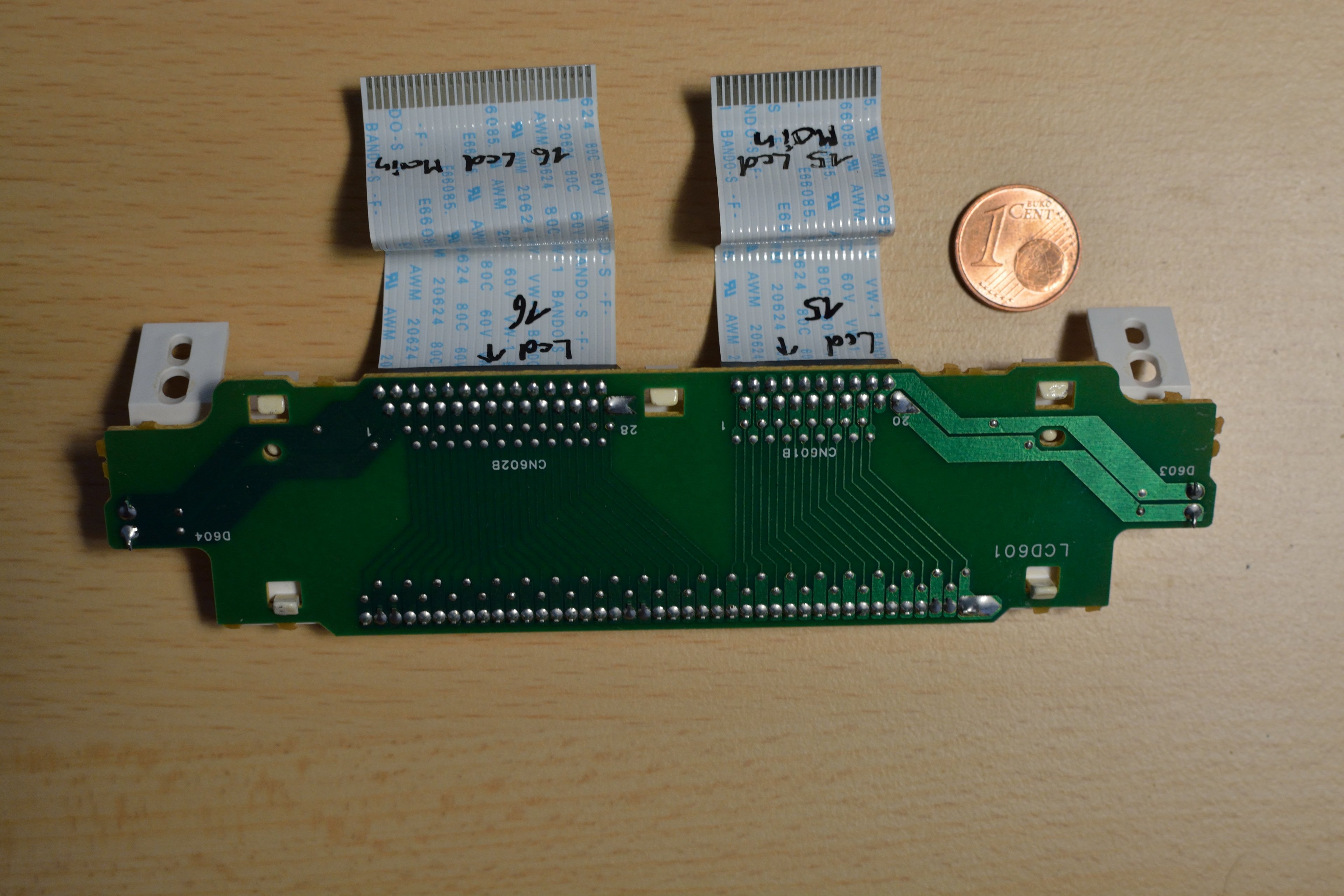

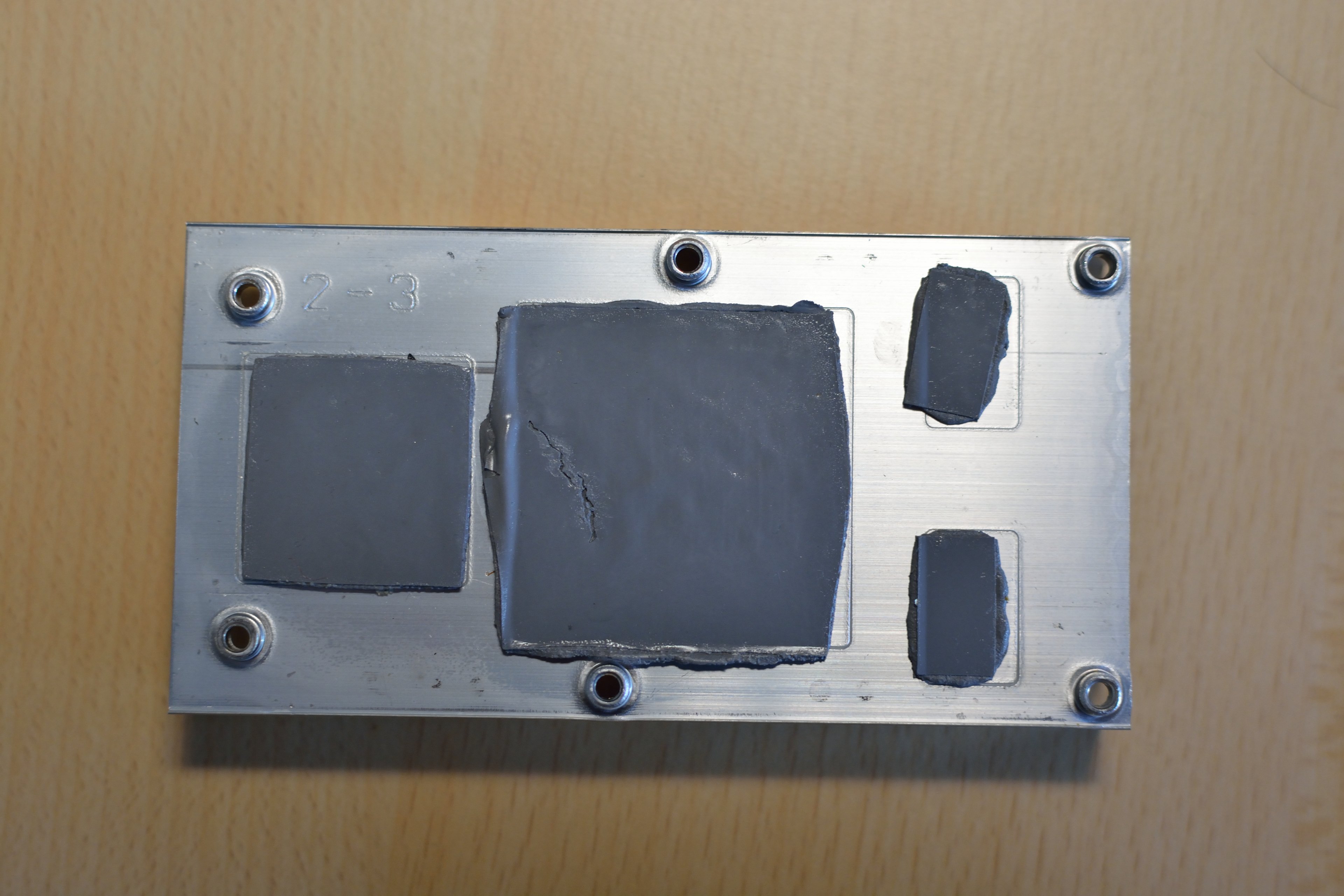

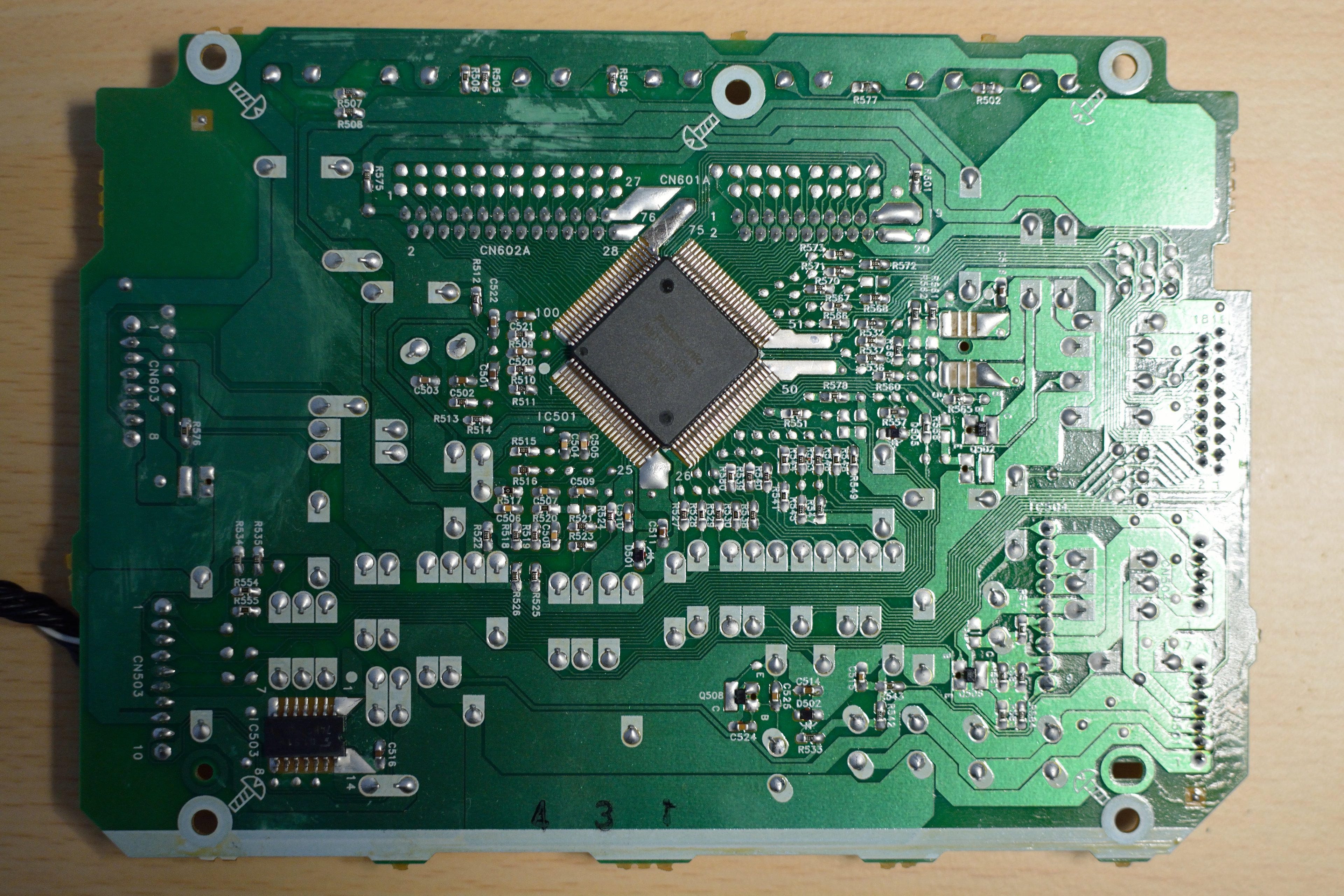

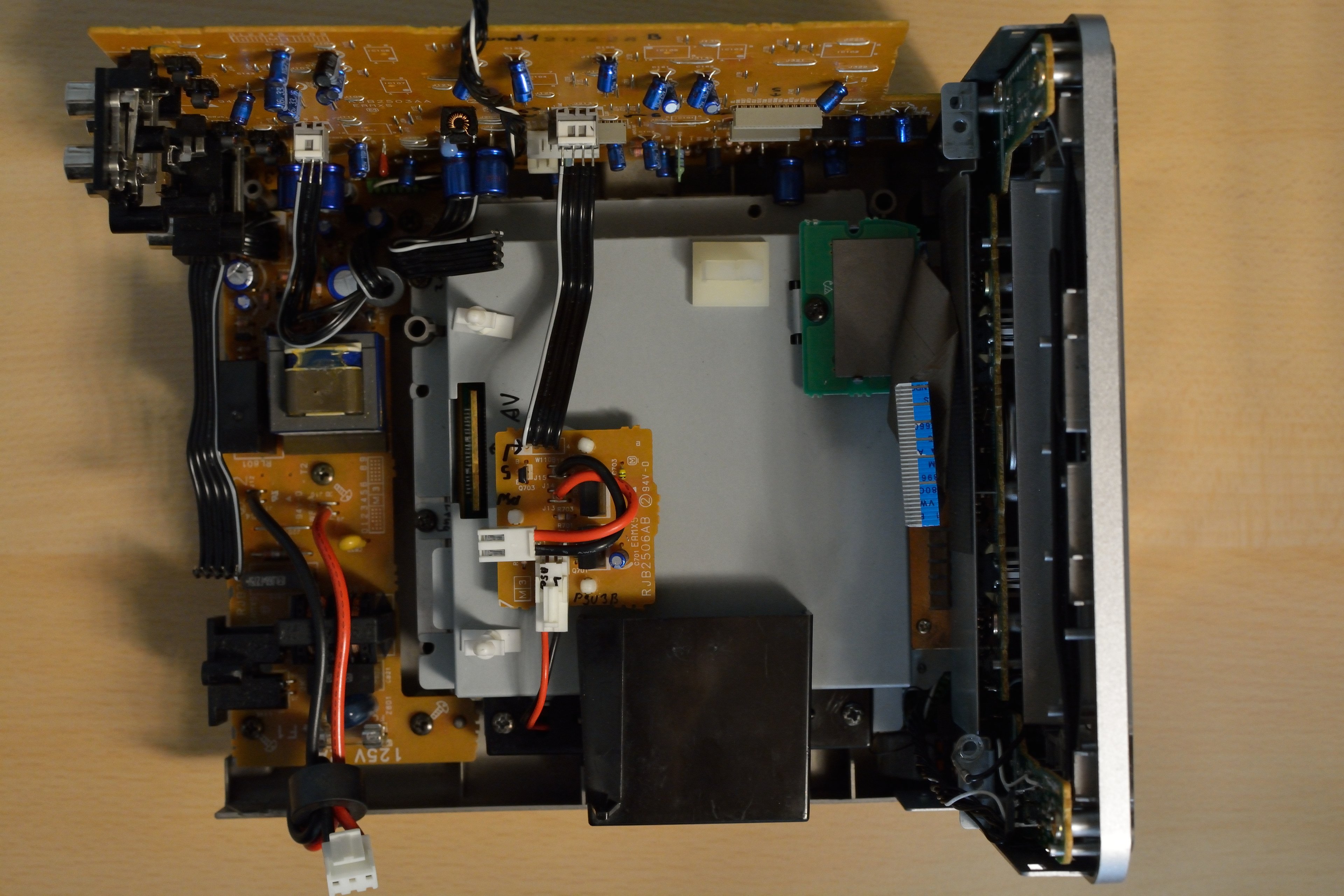

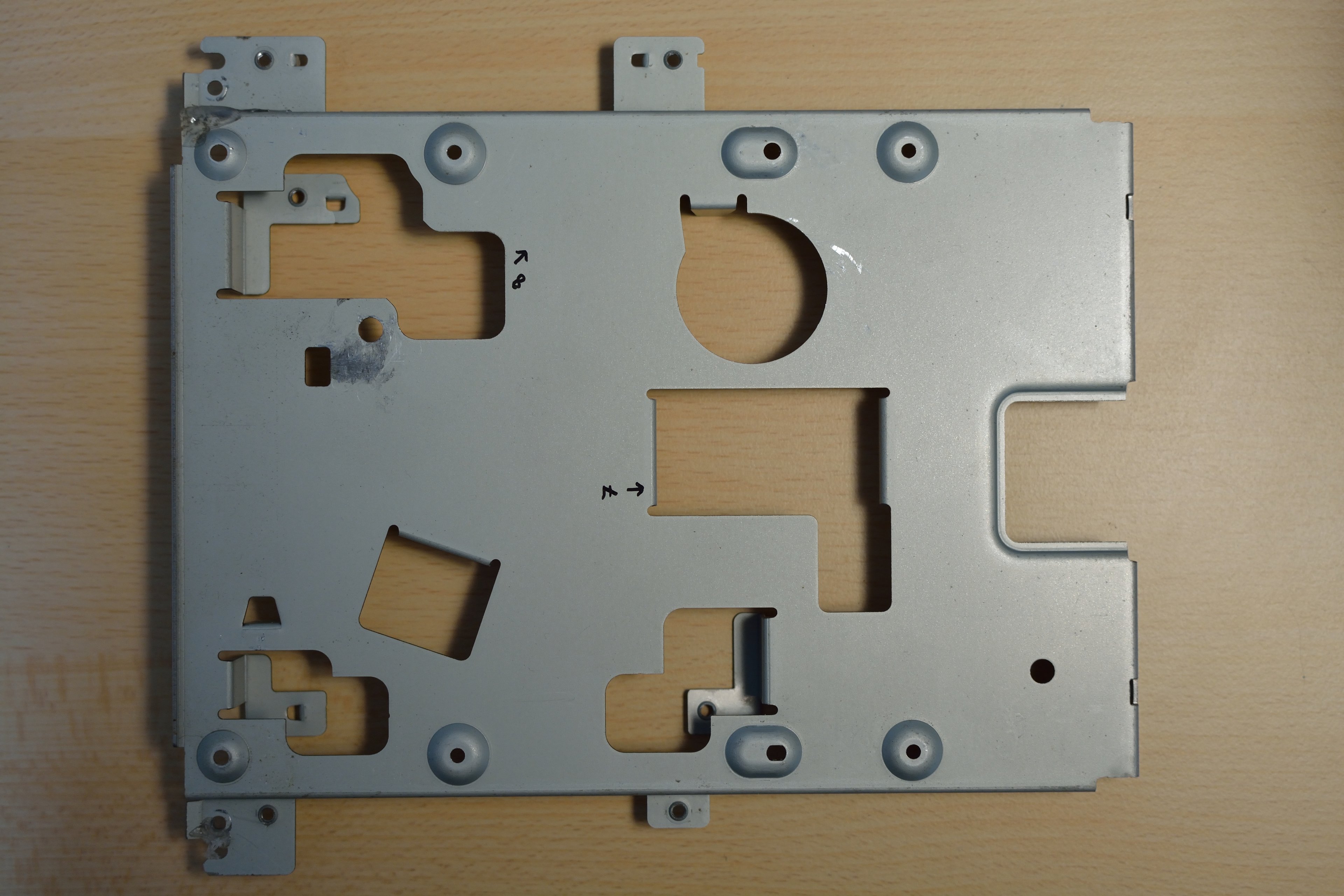

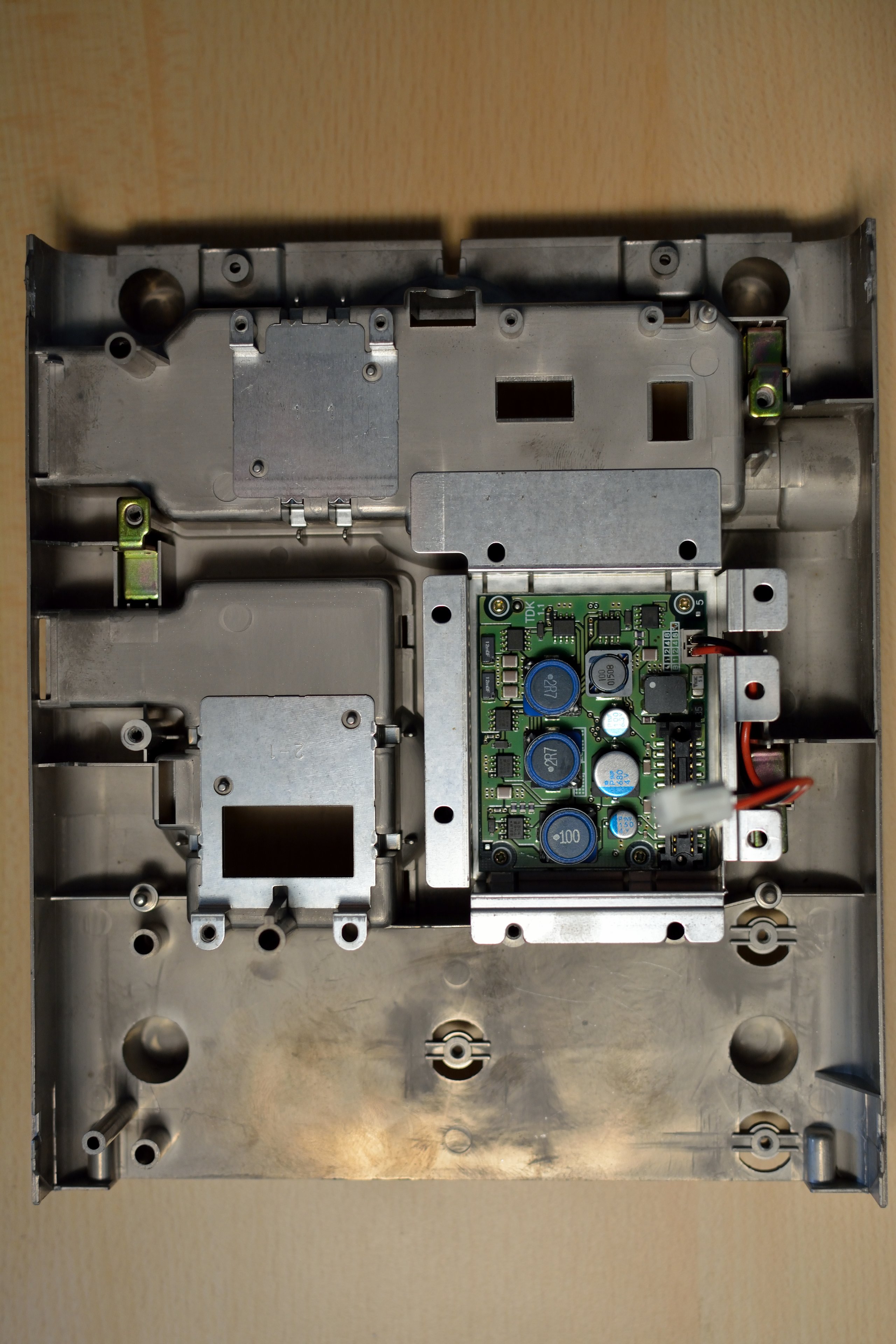

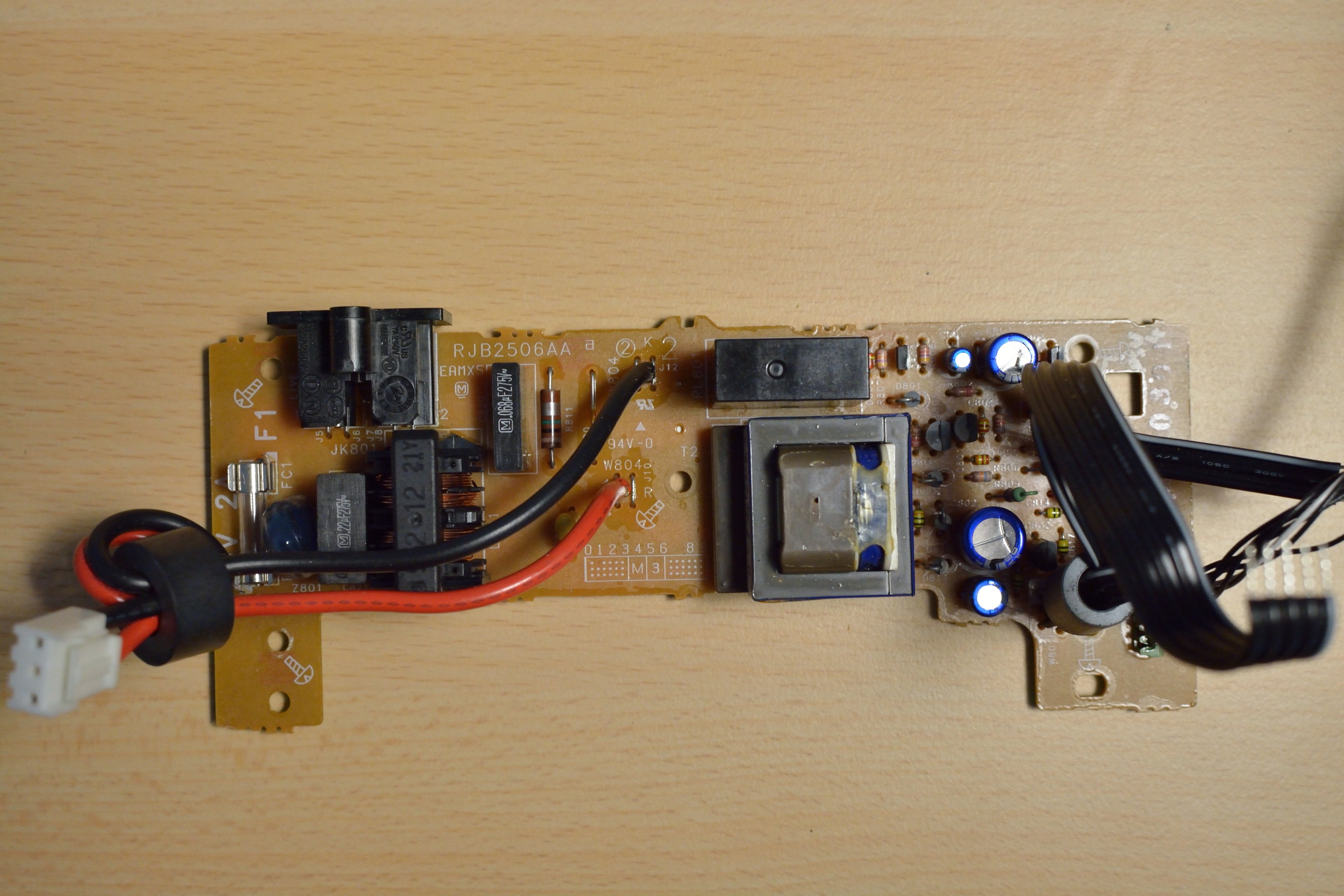

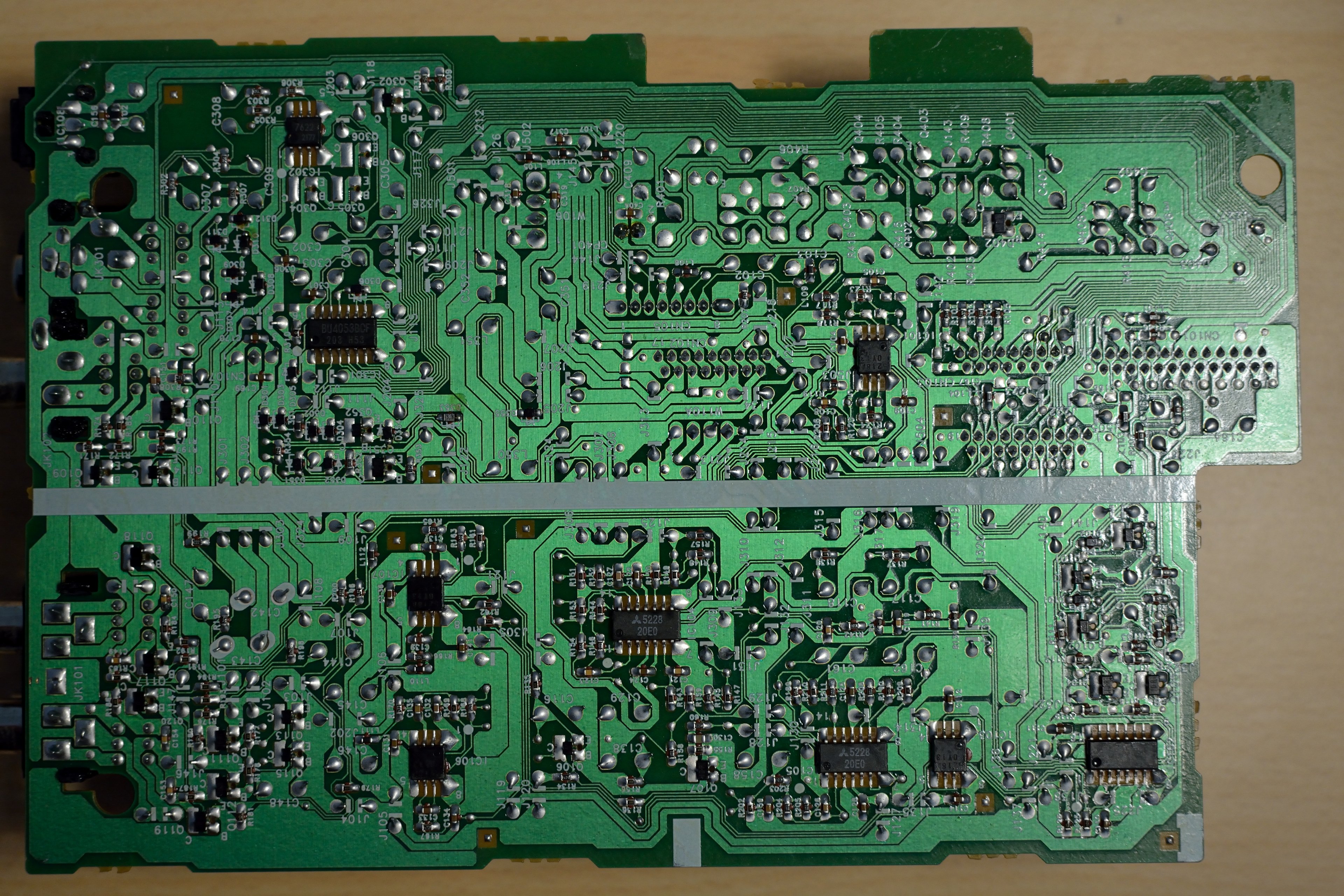

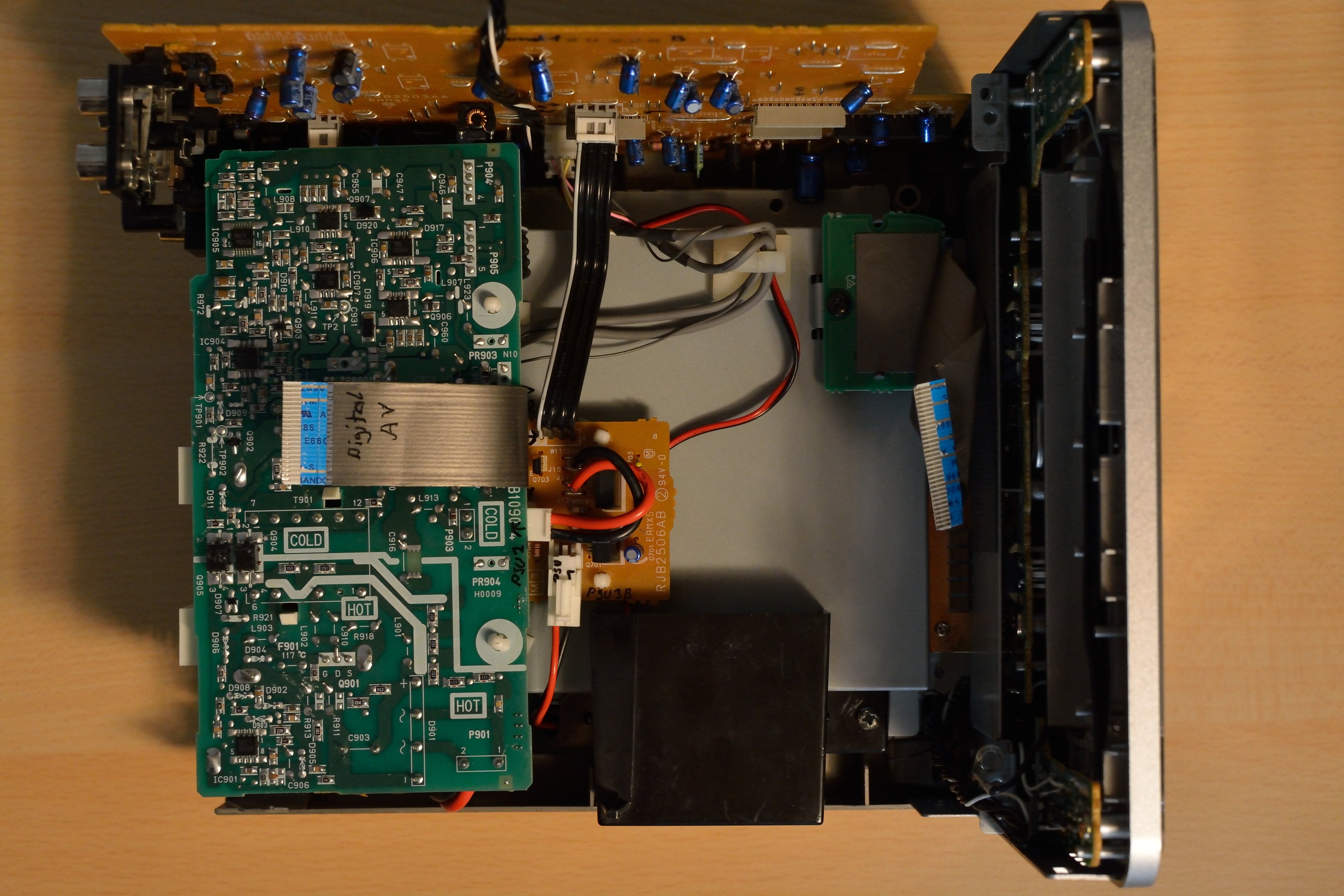

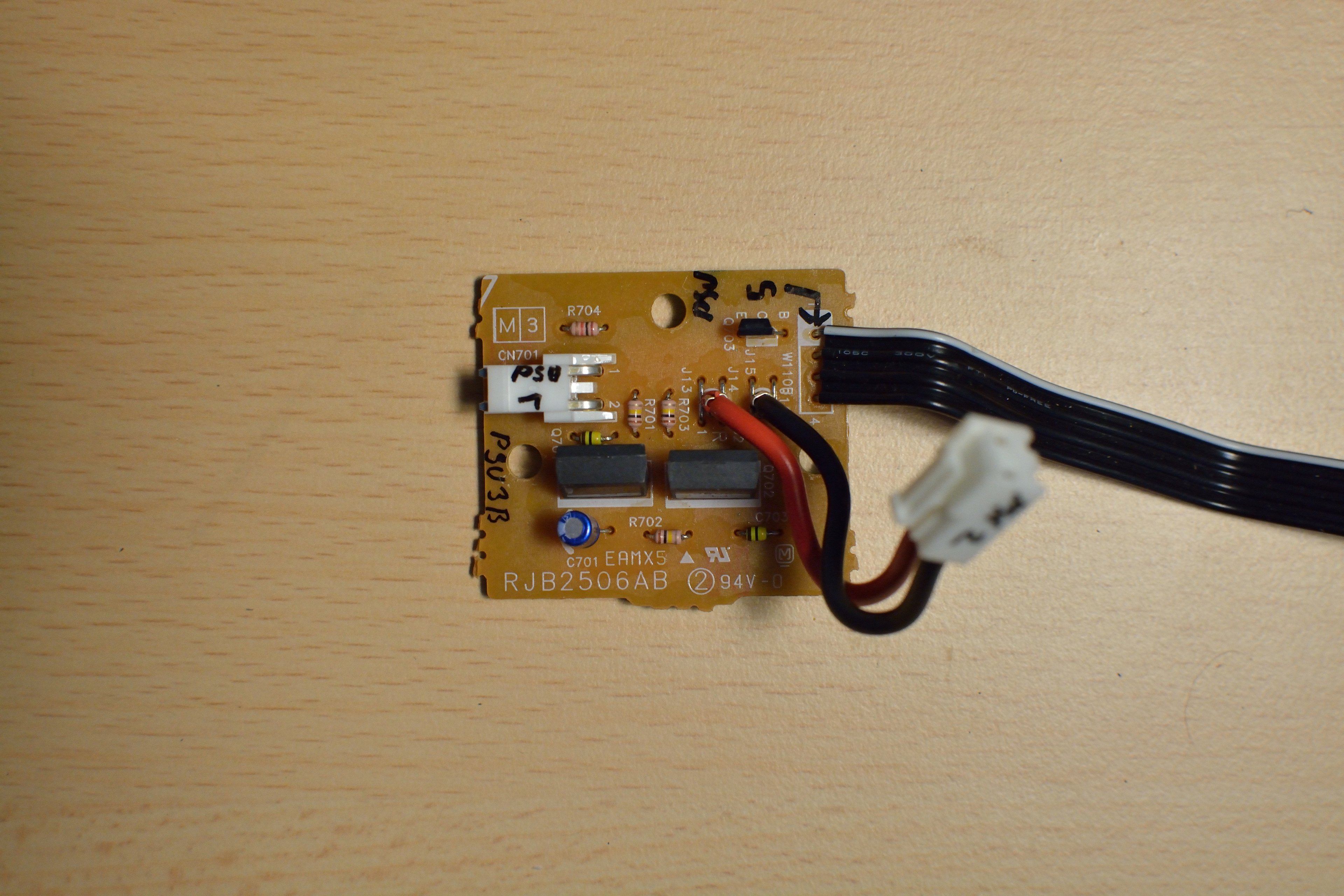

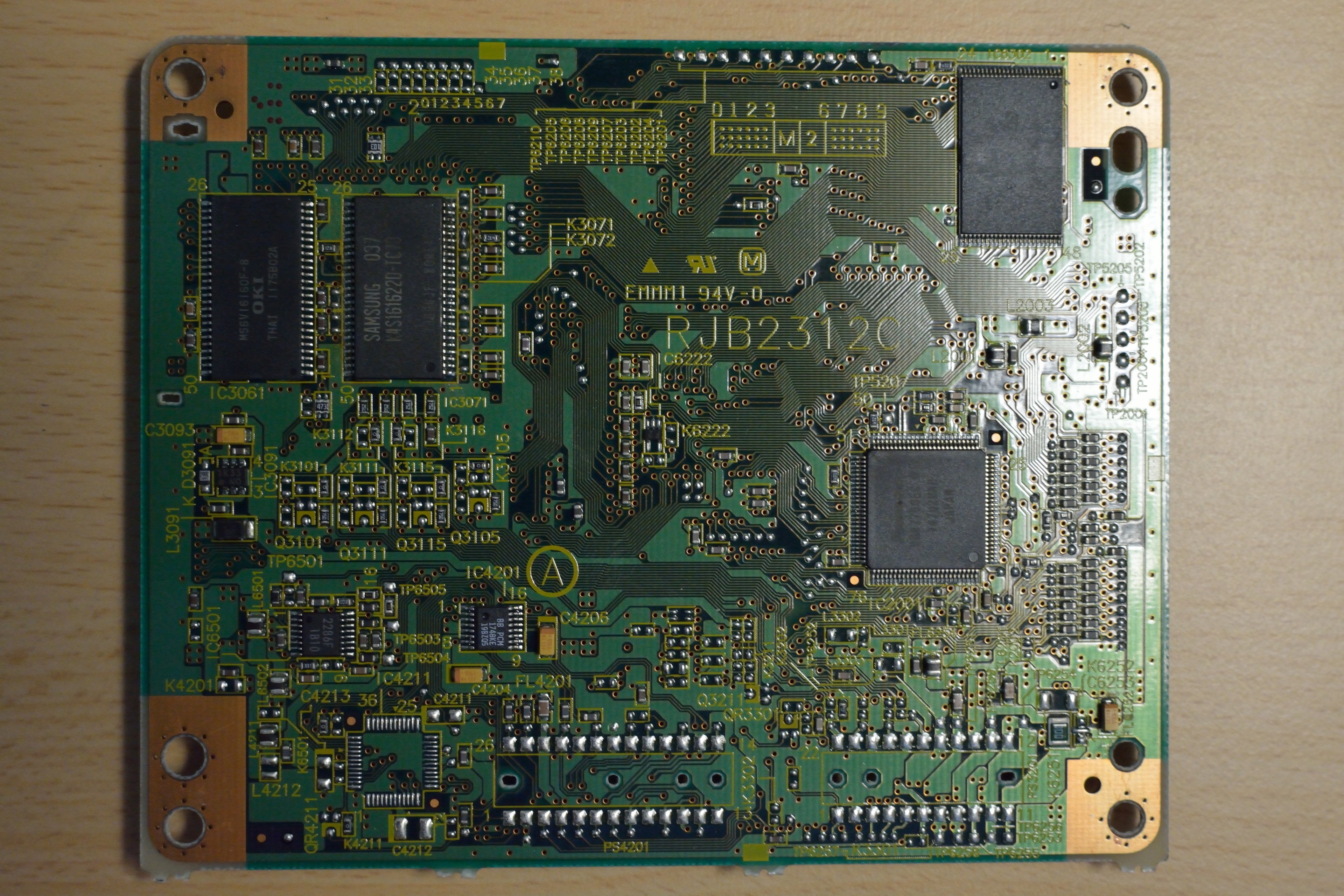

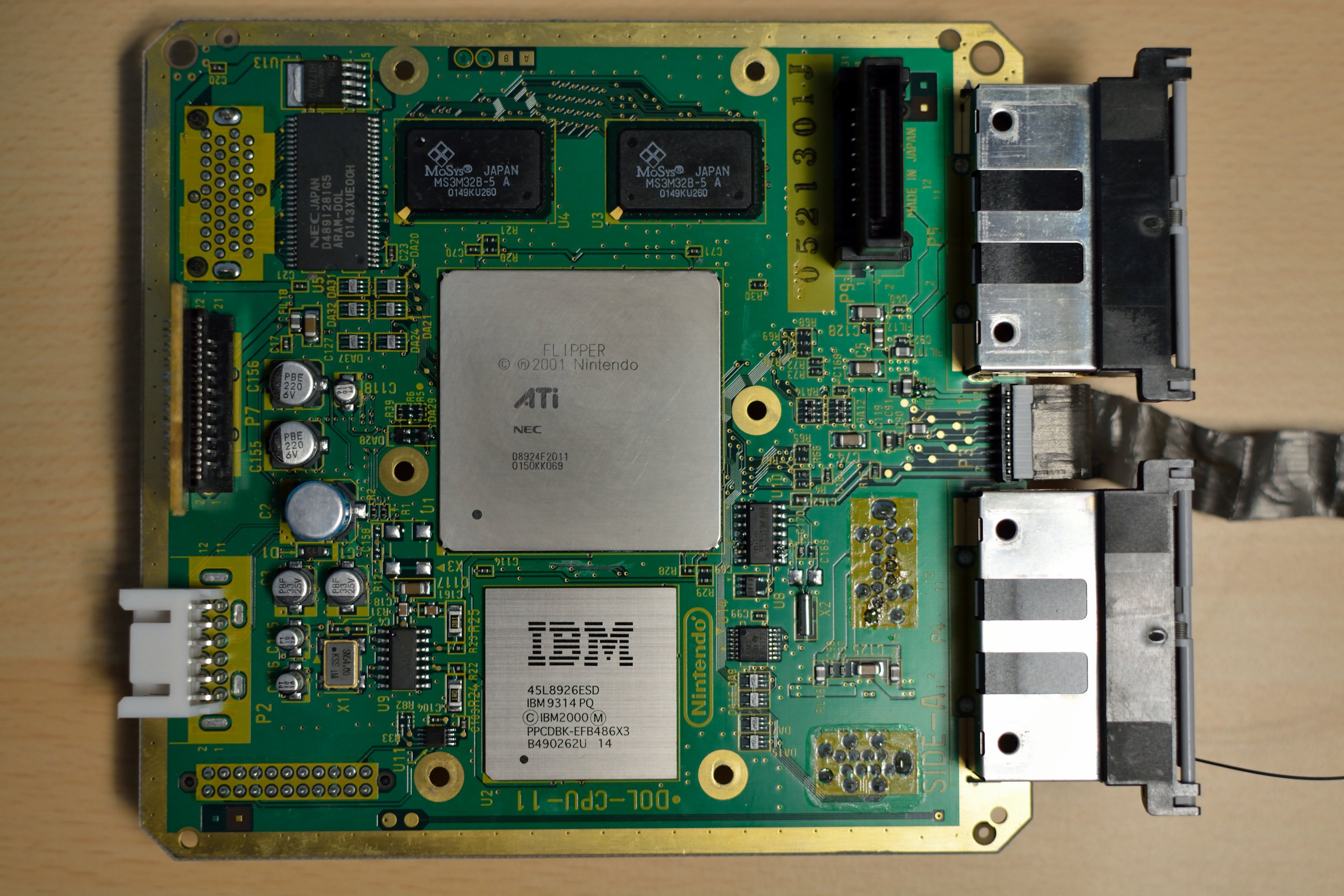

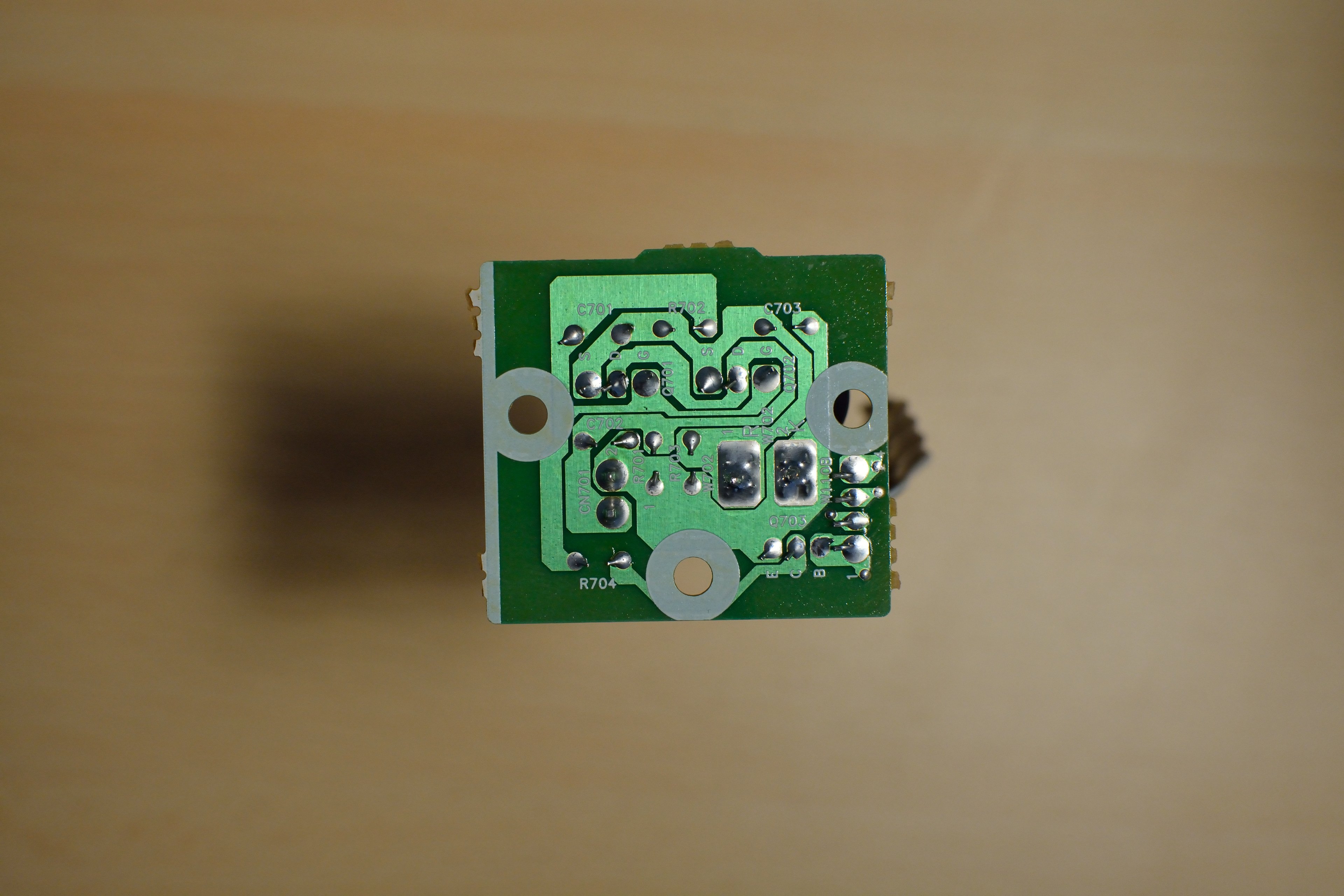

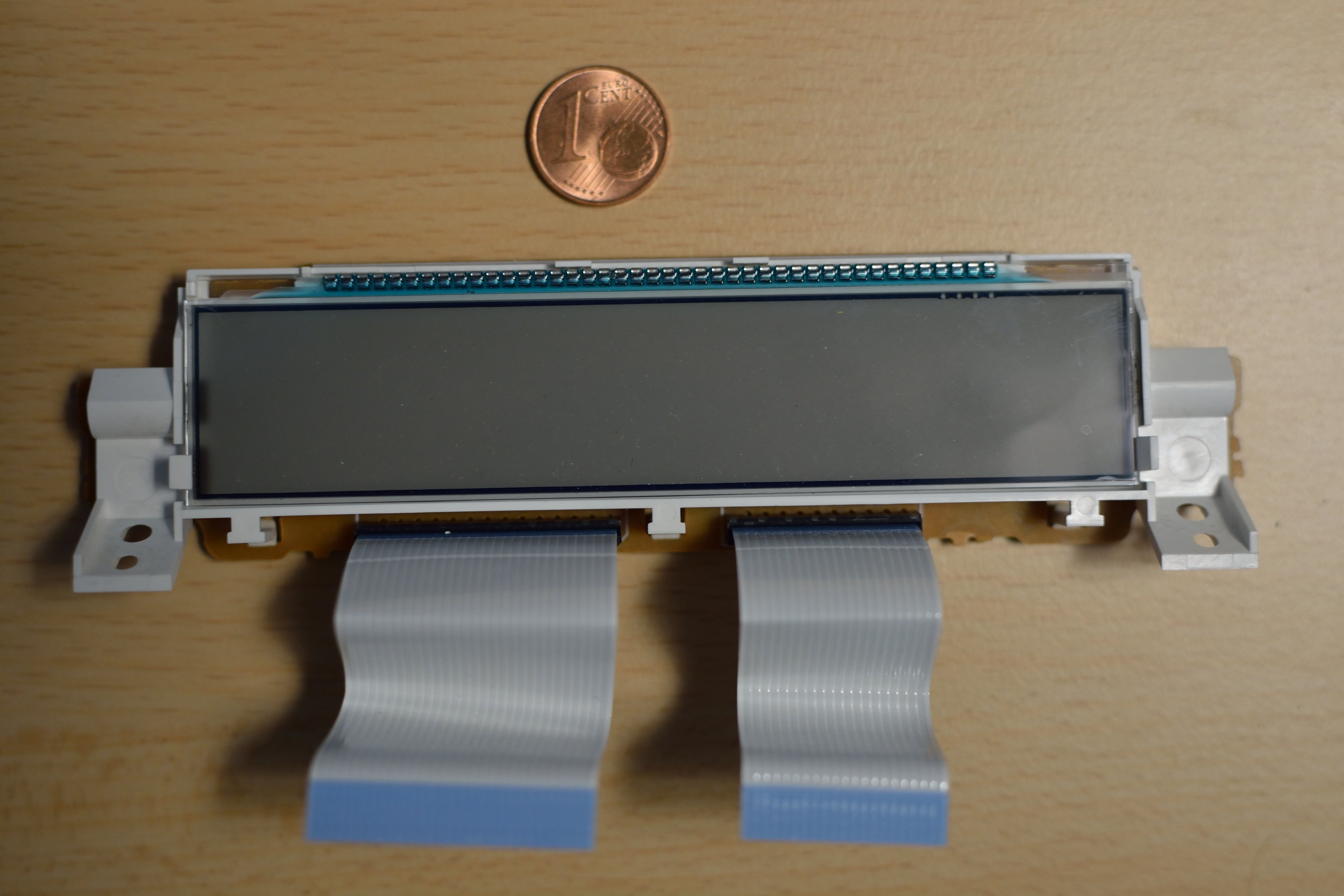

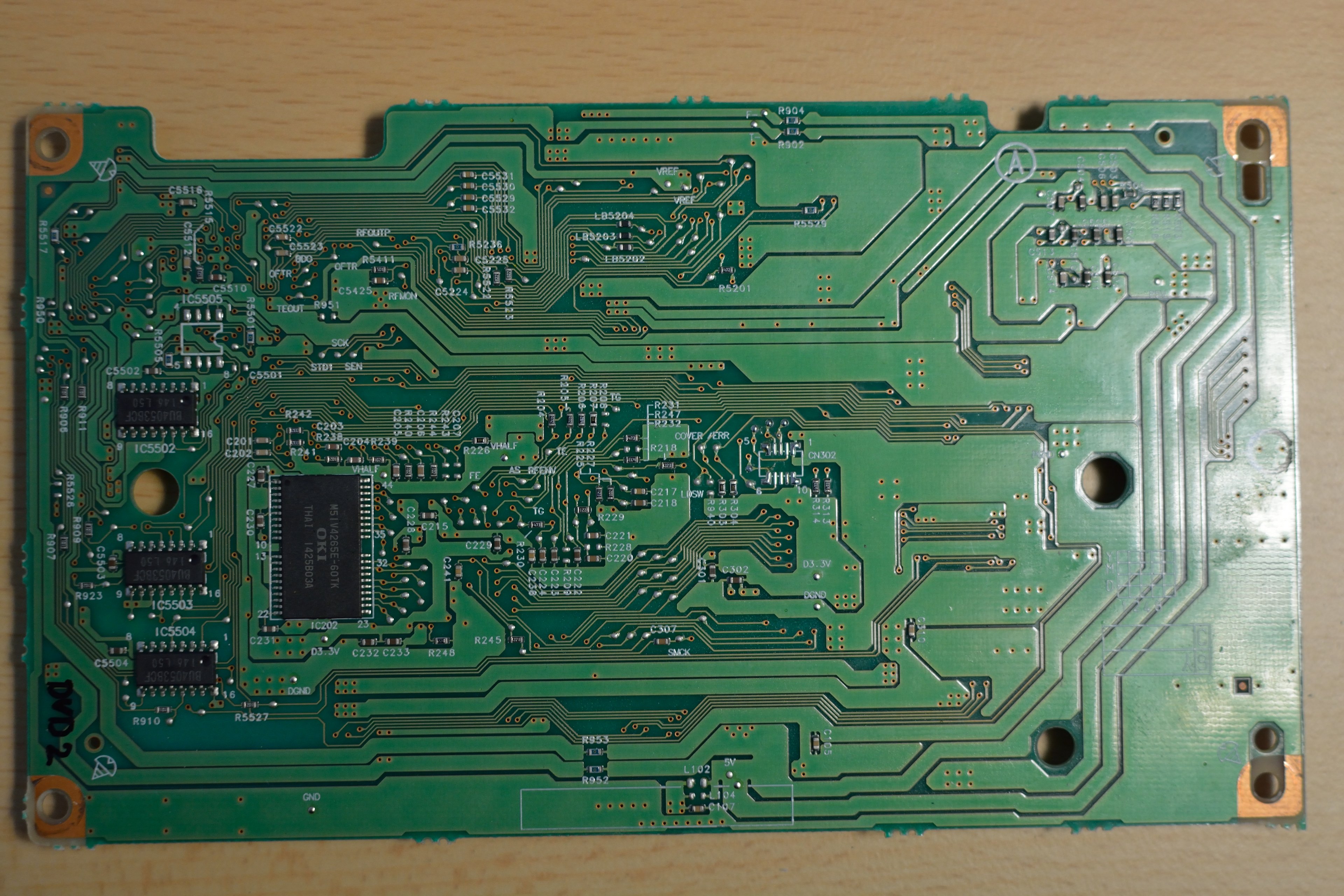

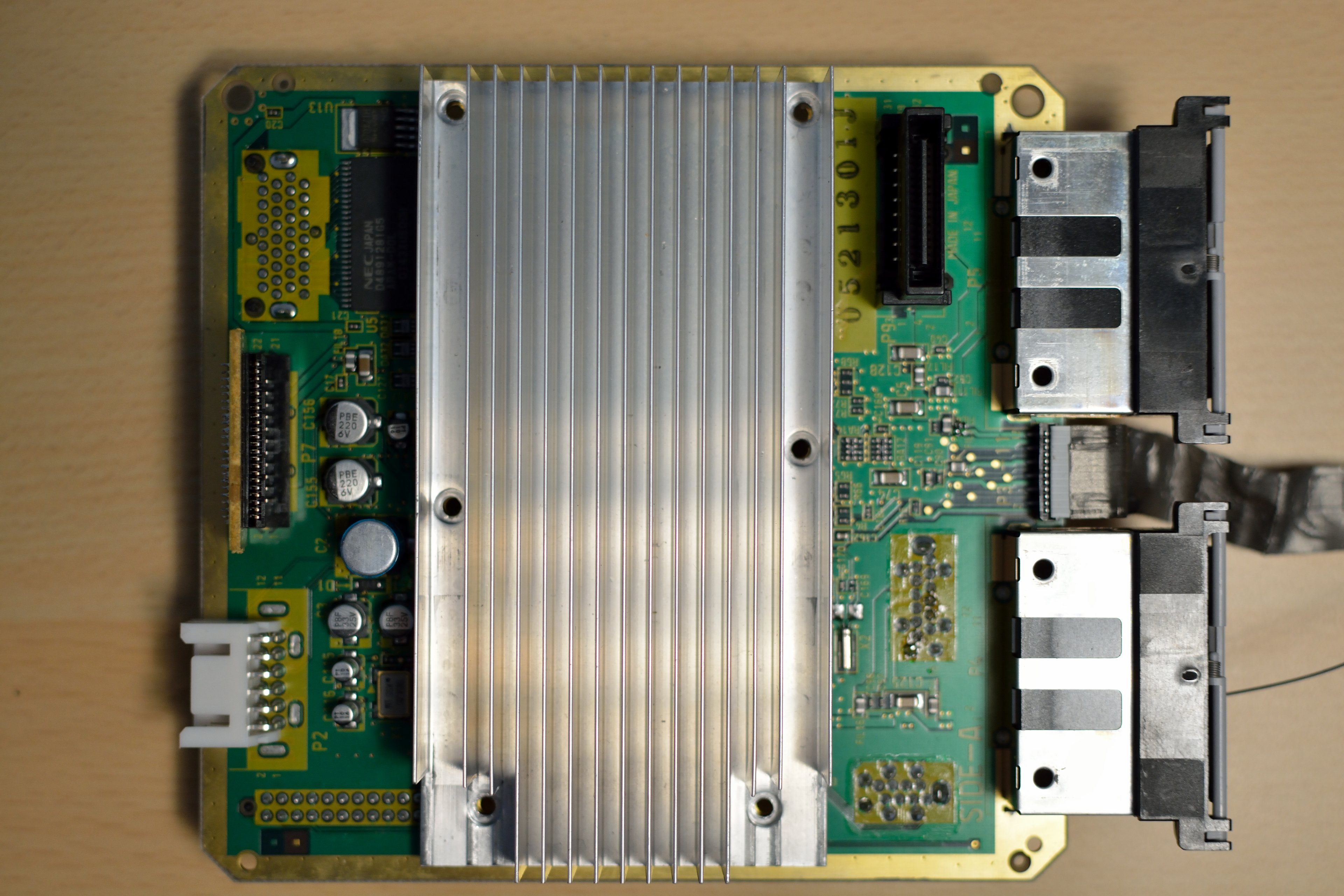

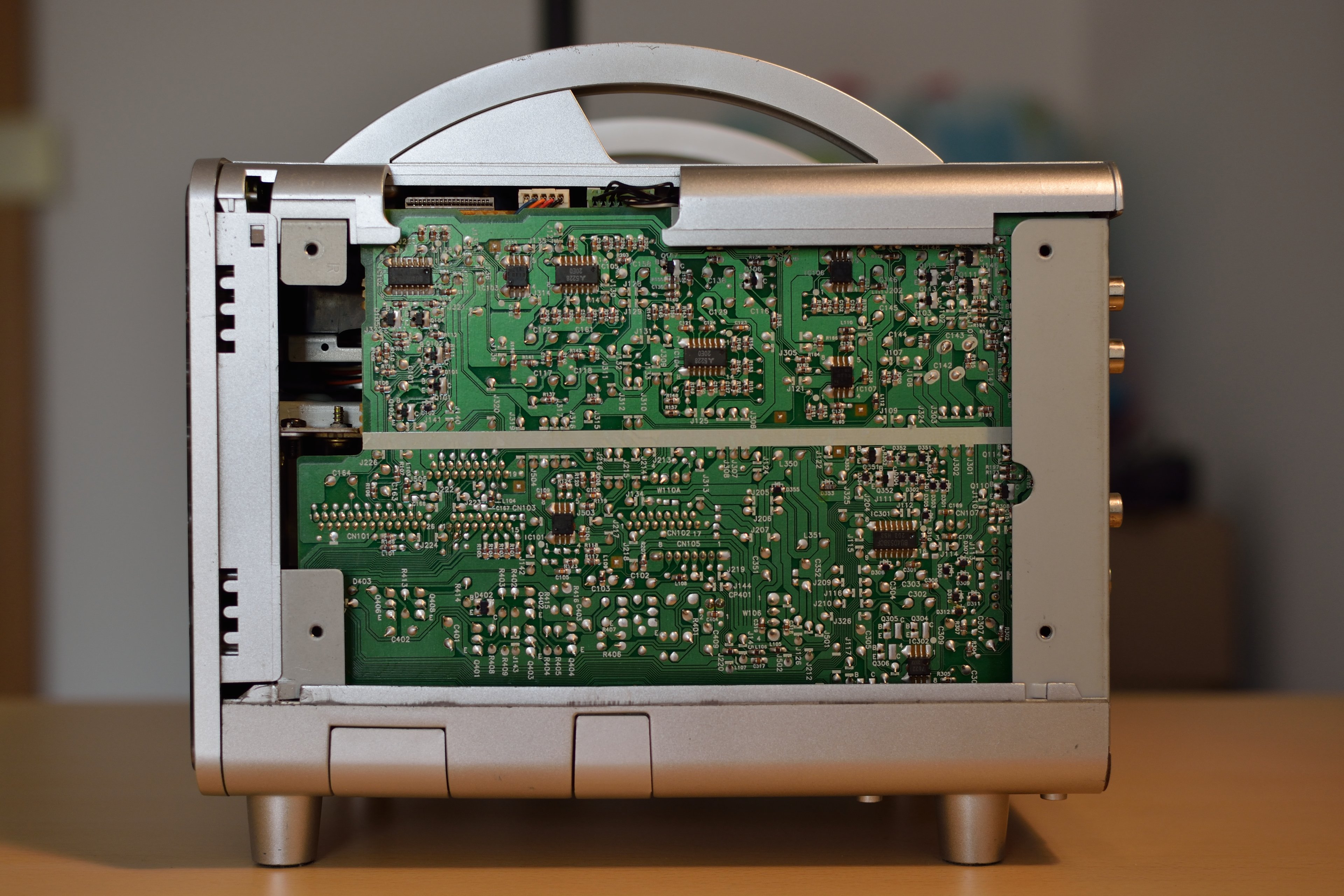

Gehäuse Innenleben/ Elektronik



[Candy_Cloud]

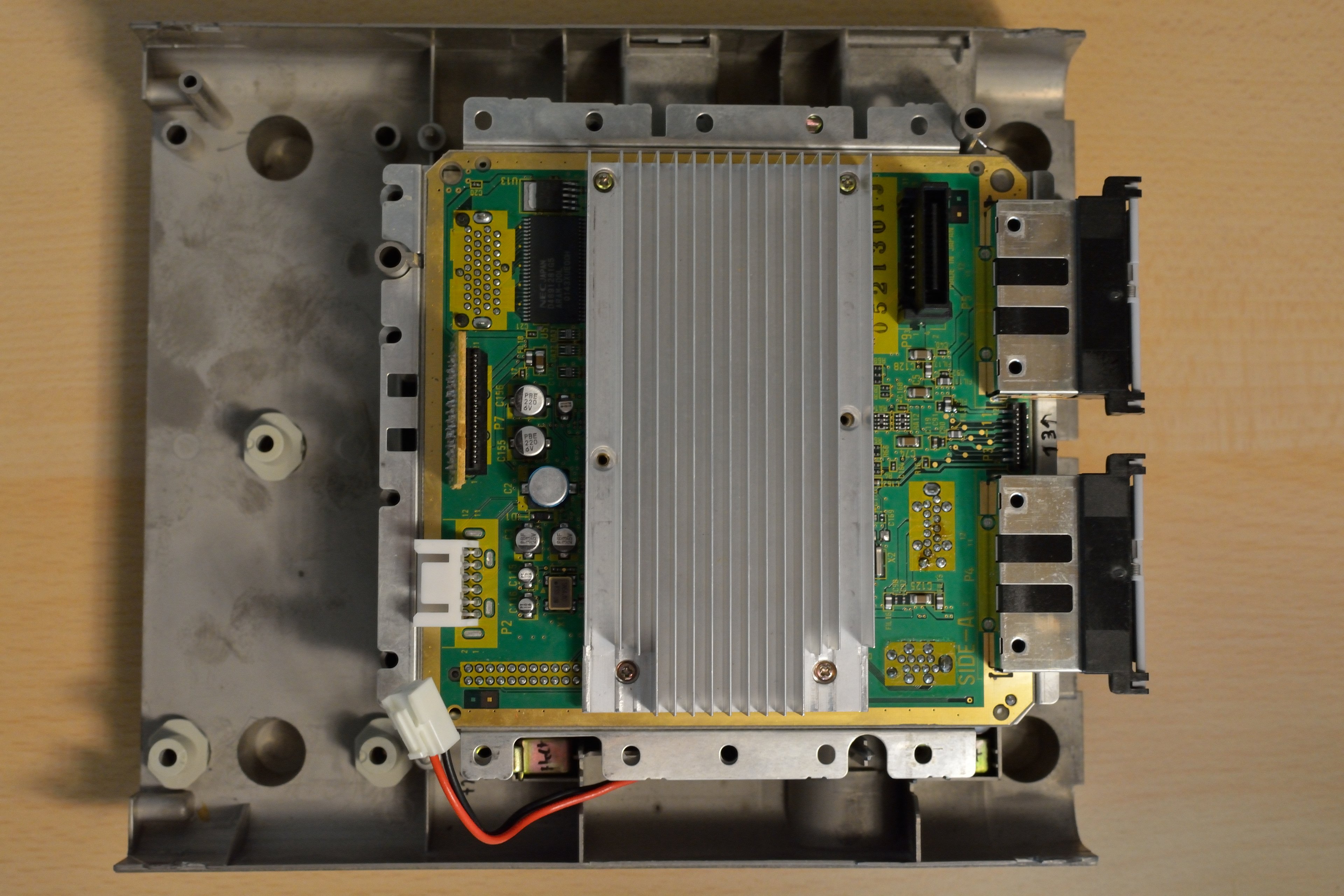

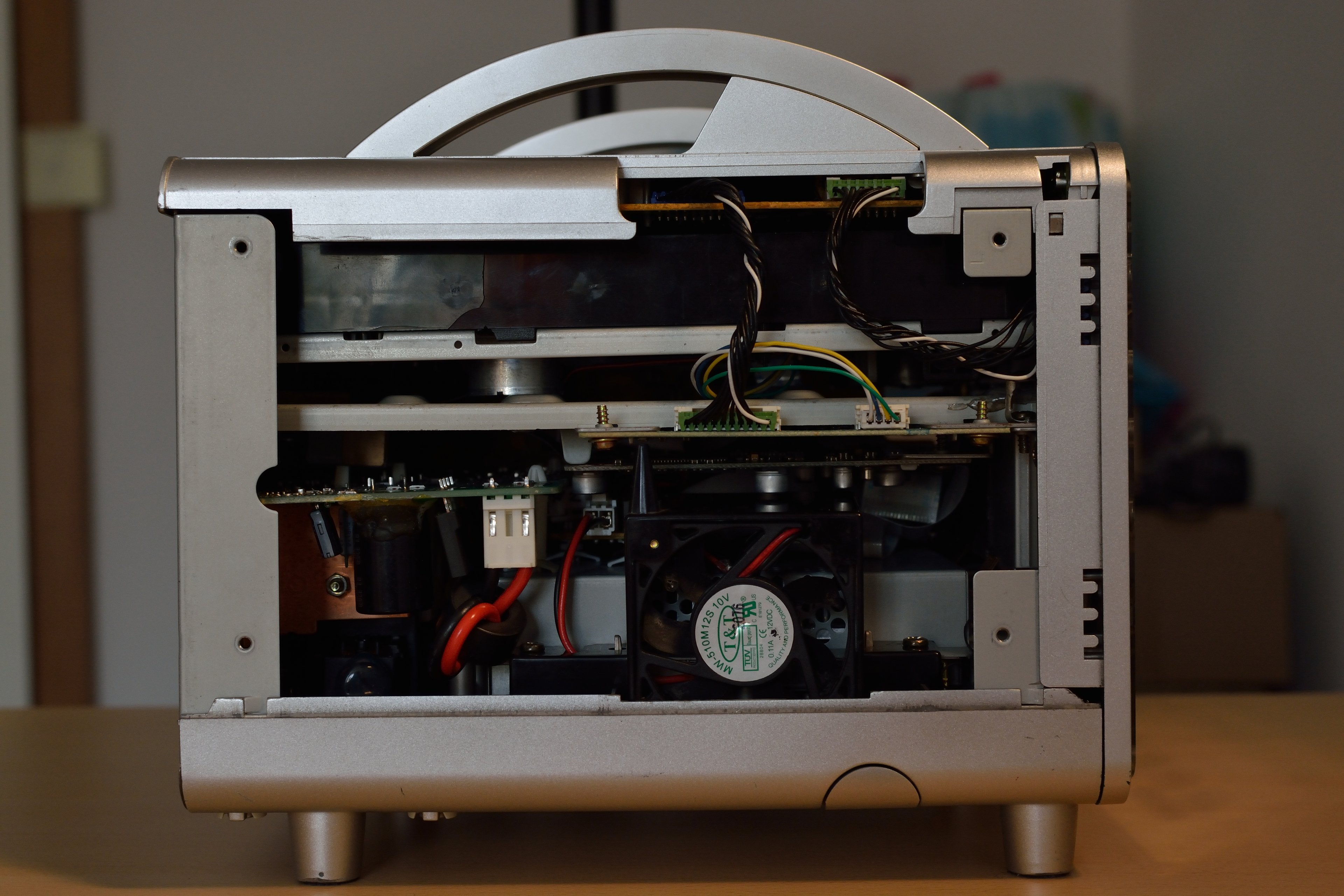

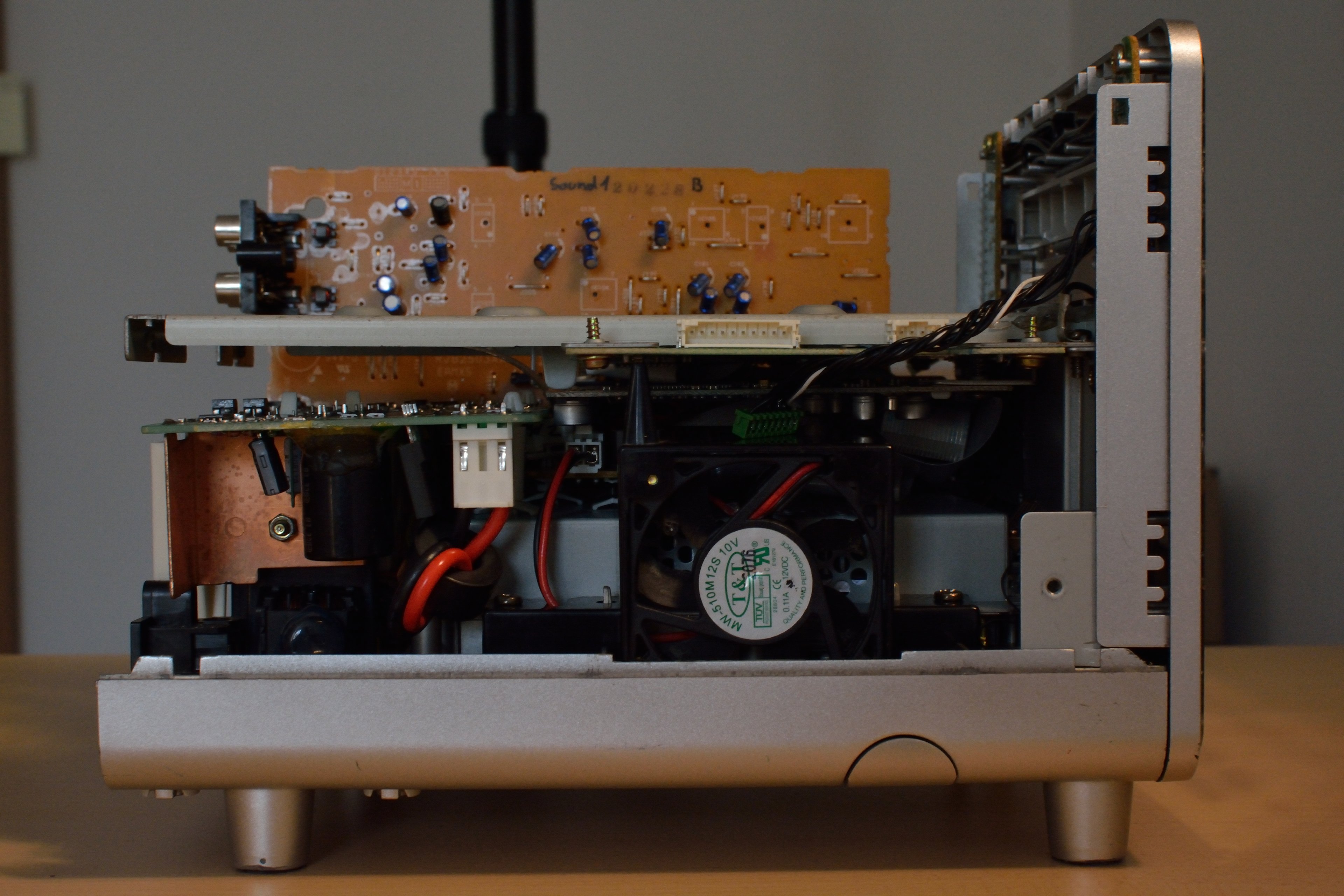

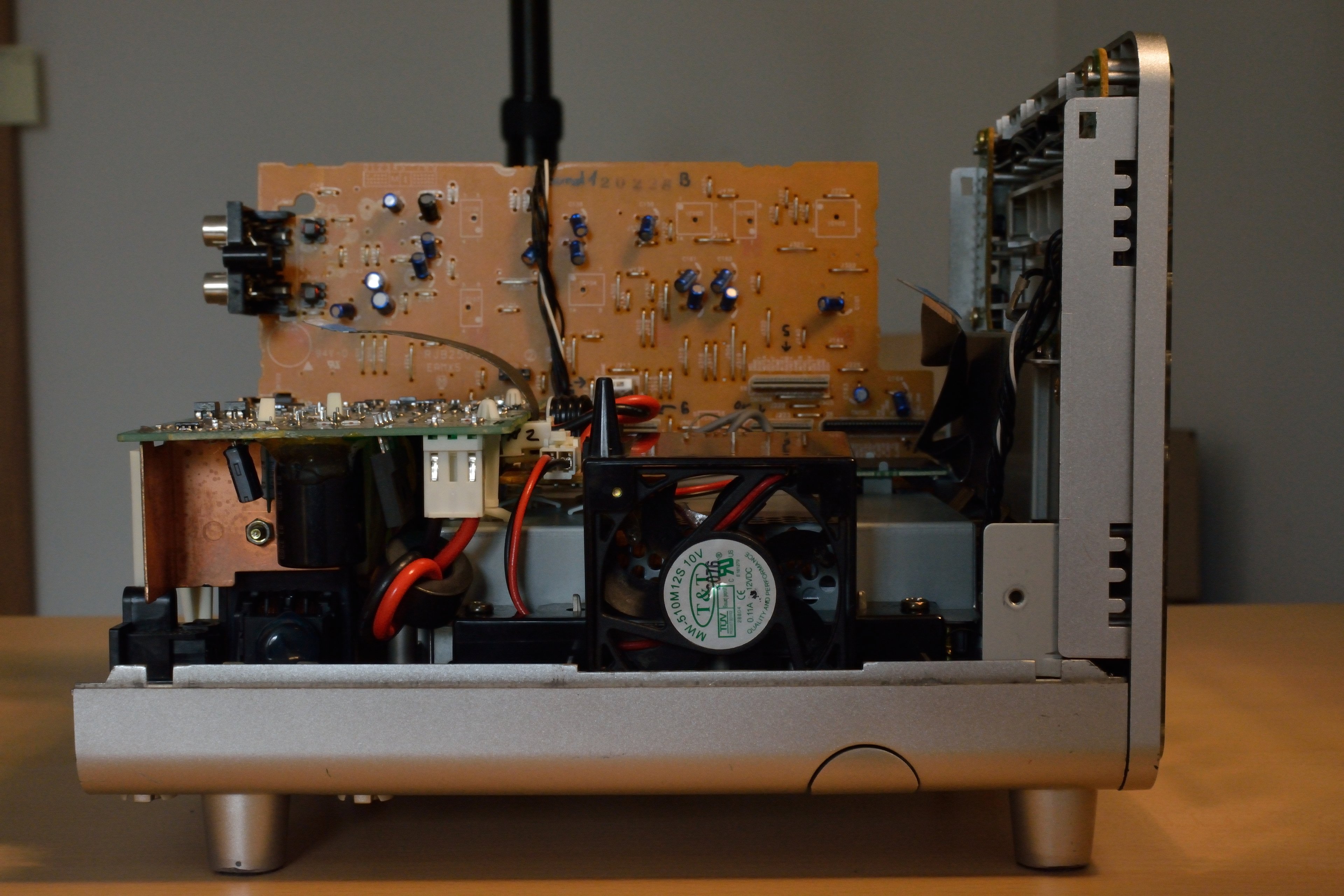

Da grußelt es mich ja. Ich meine der GC Teil ist ein normaler GC ohne Laufwerk direkt darüber. Aber den hochwertigen Nidec (Japan) Lüfter gegen einen chinesischen T&T zu tauschen. Aua das tut weh im Kopf.

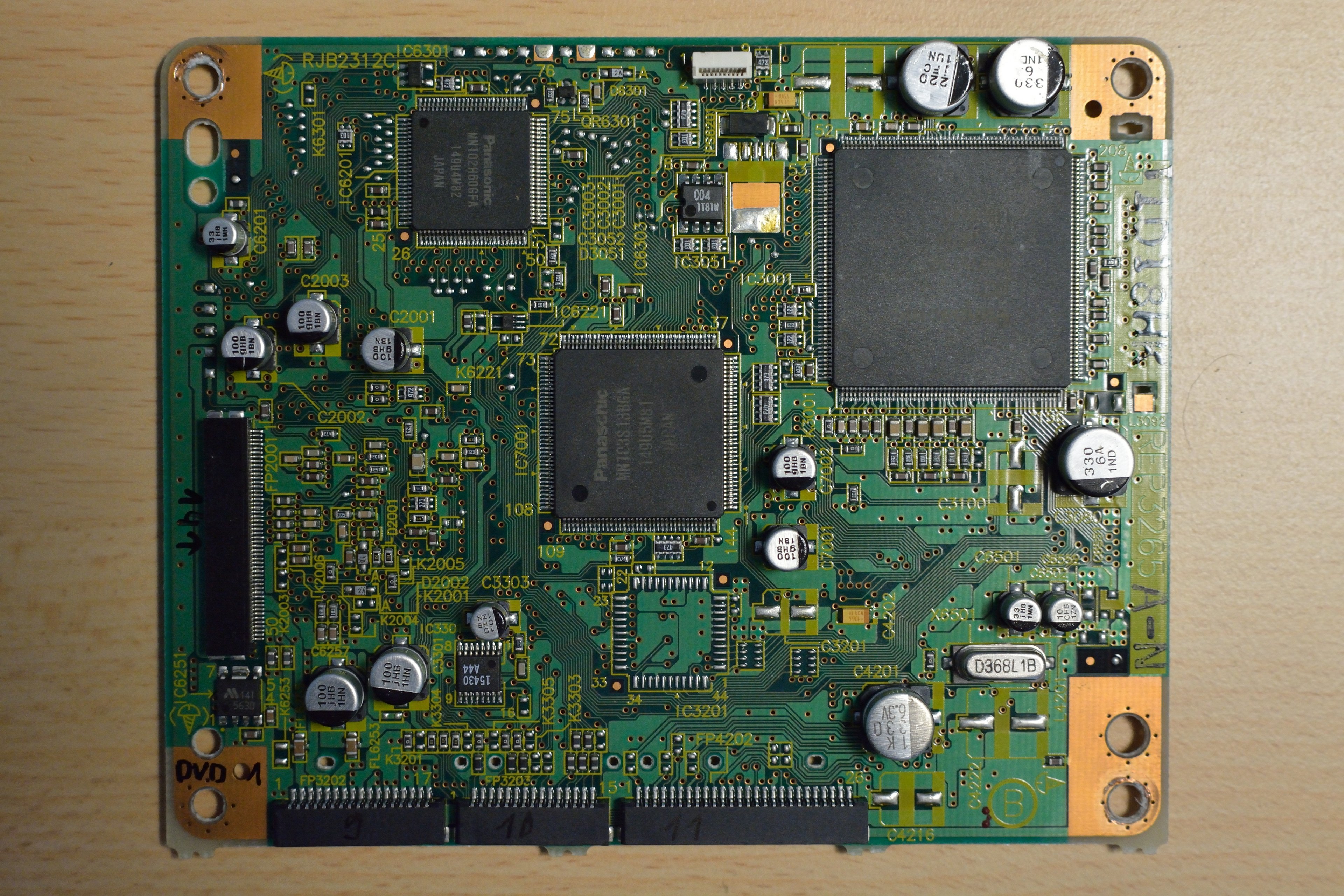

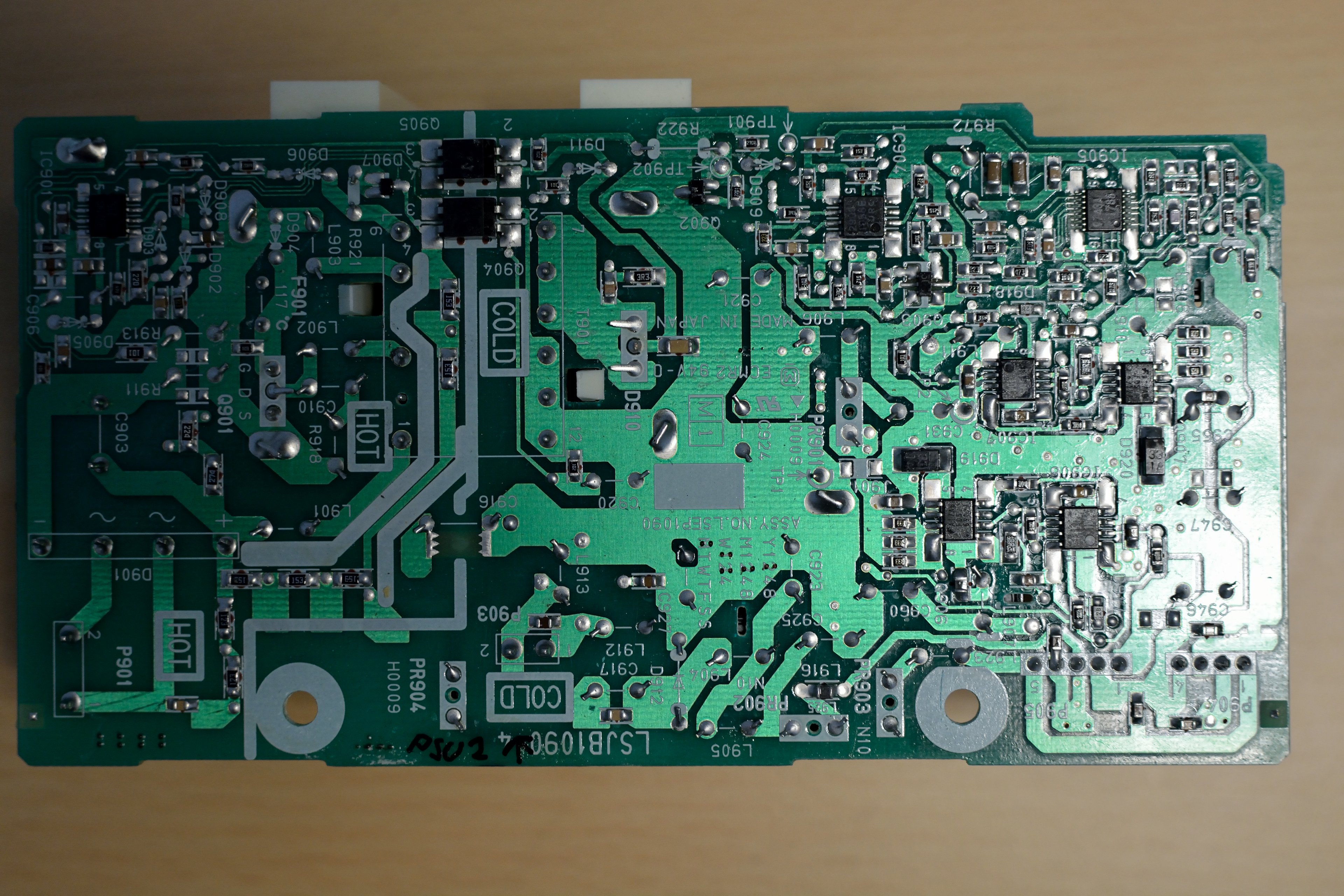

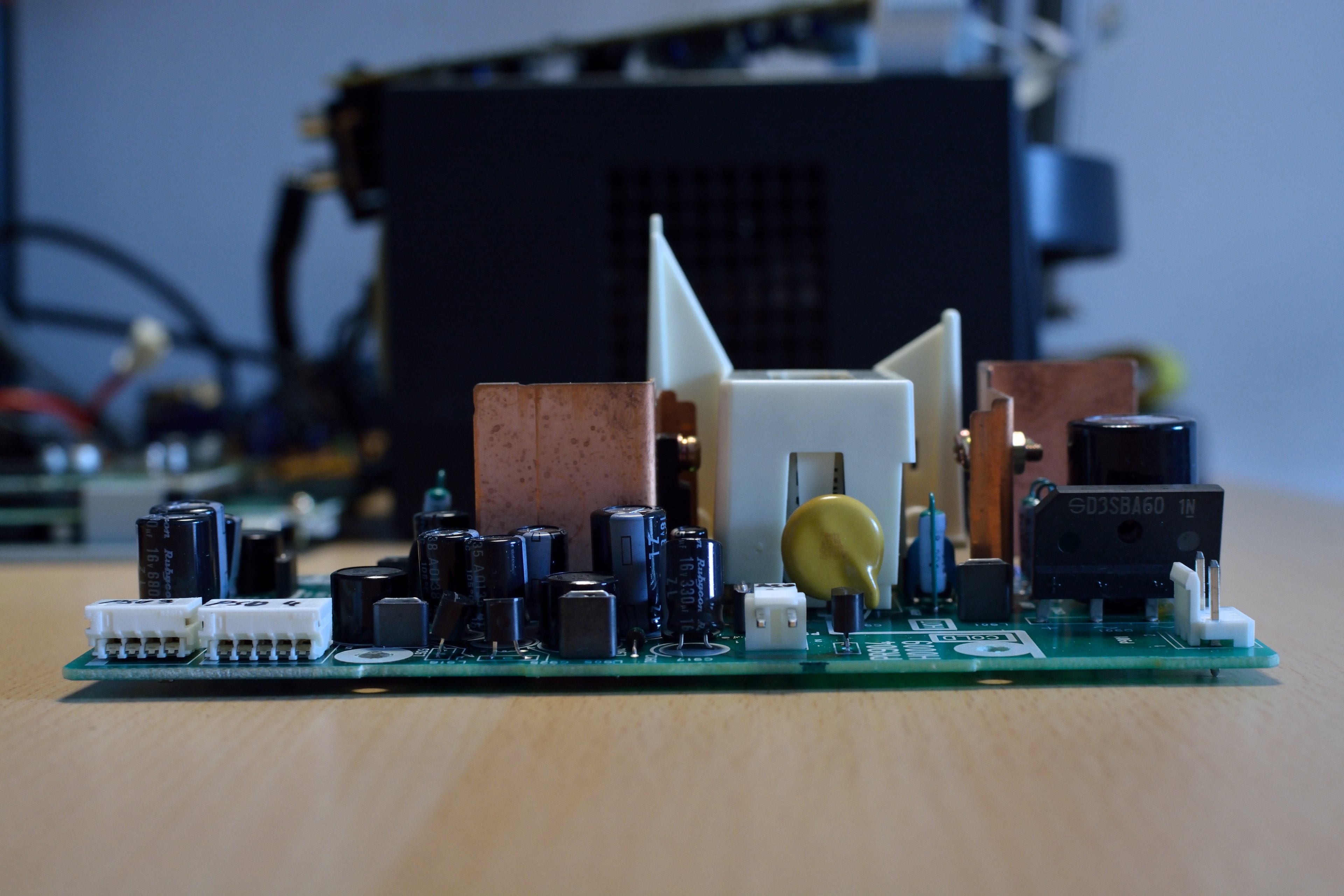

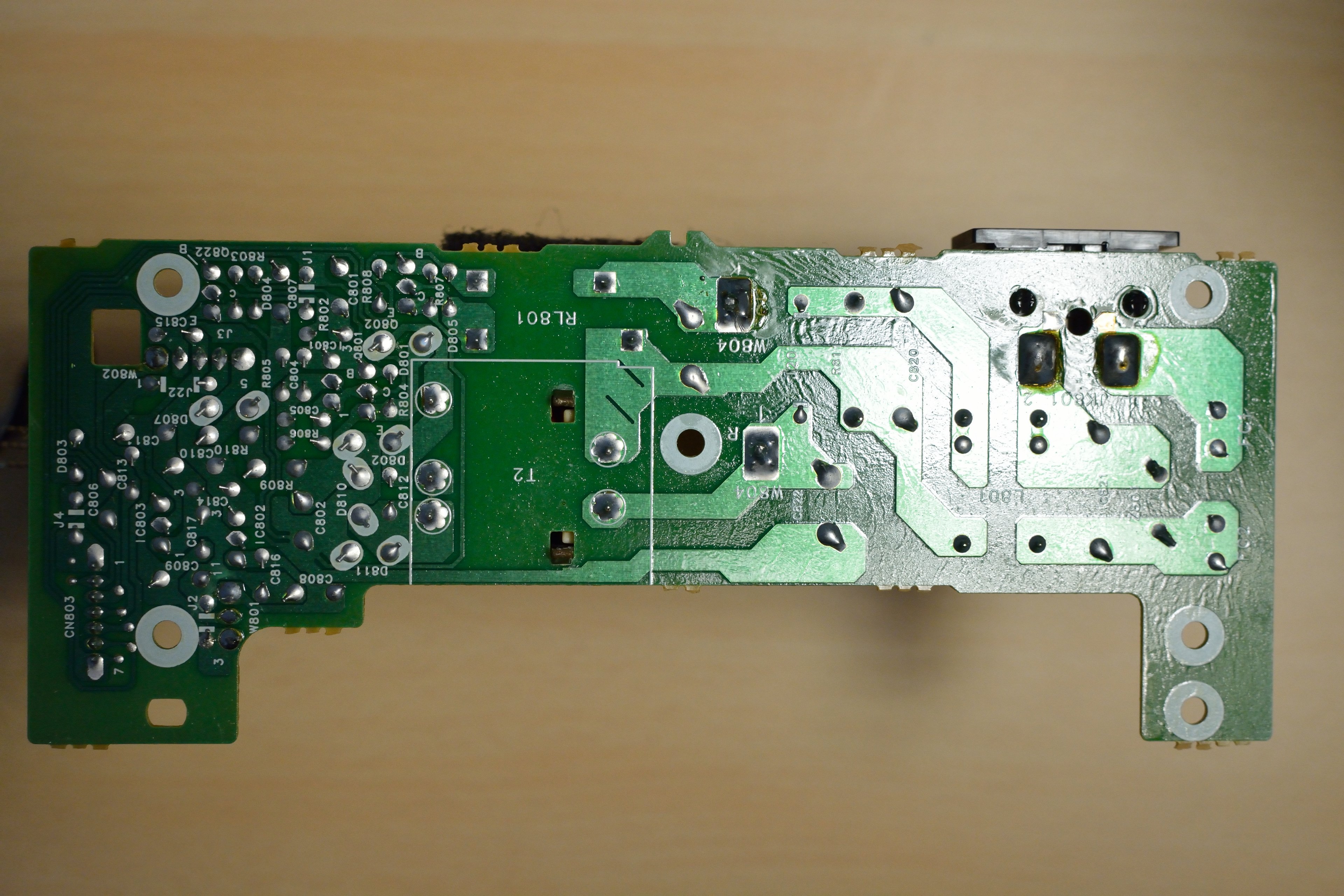

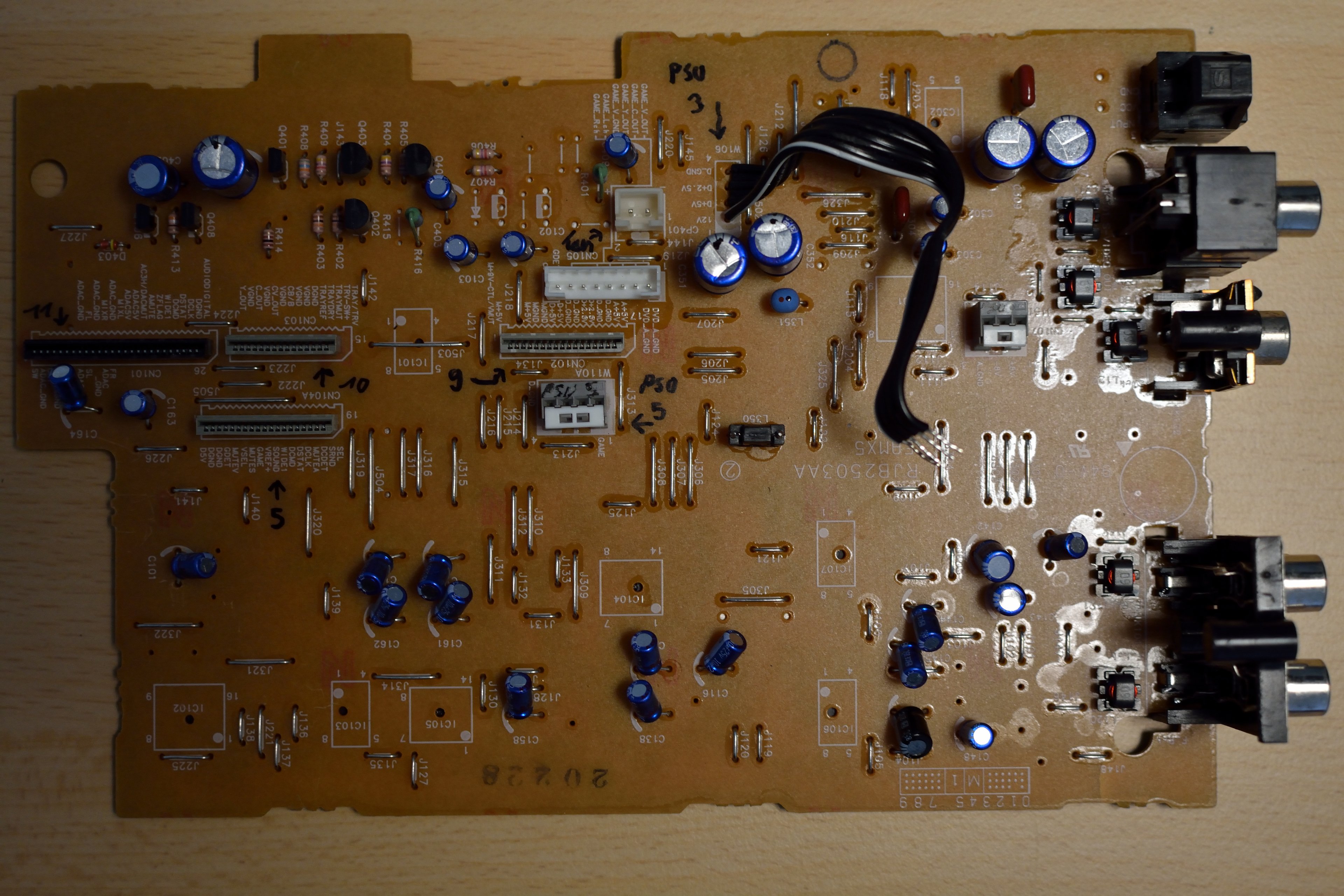

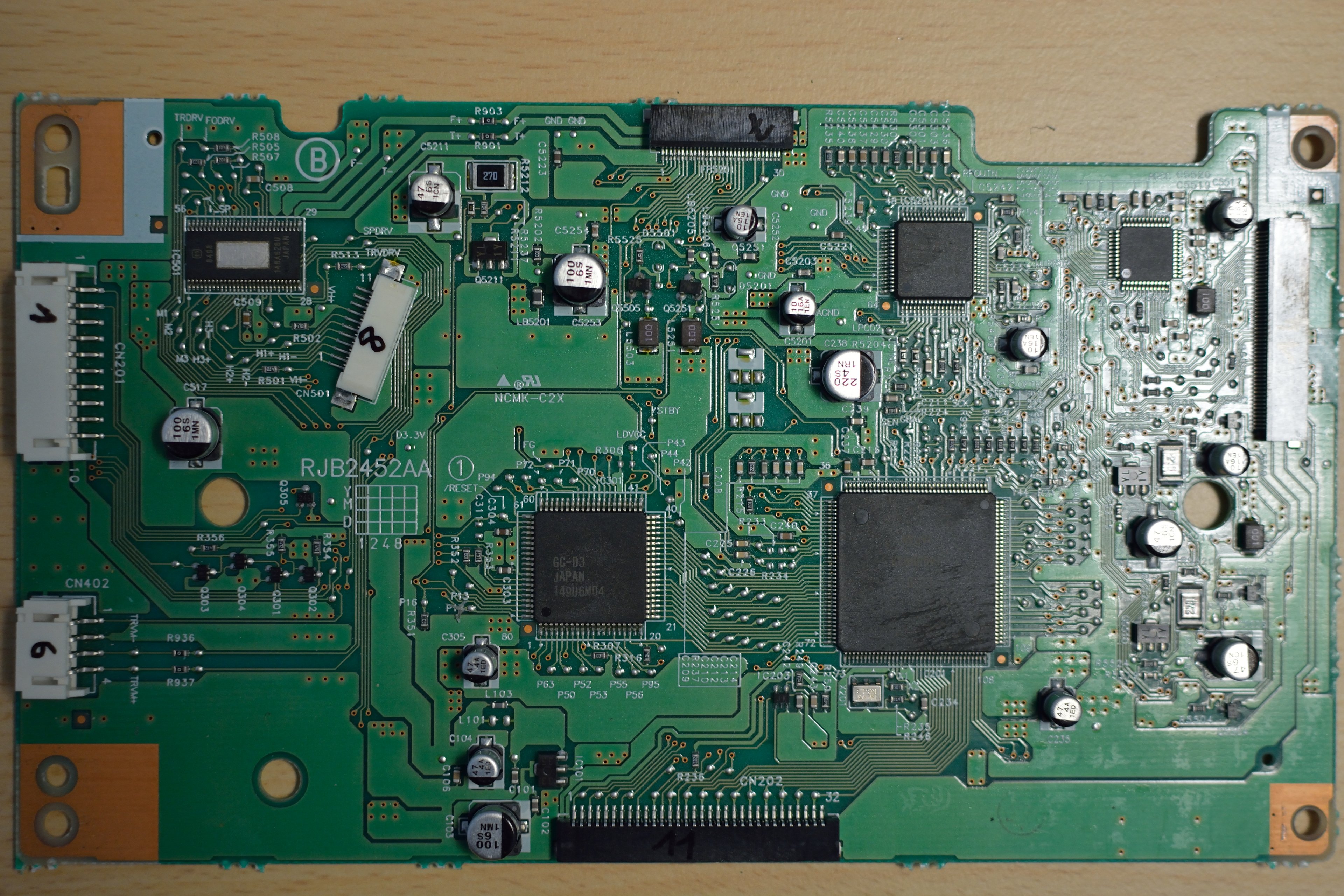

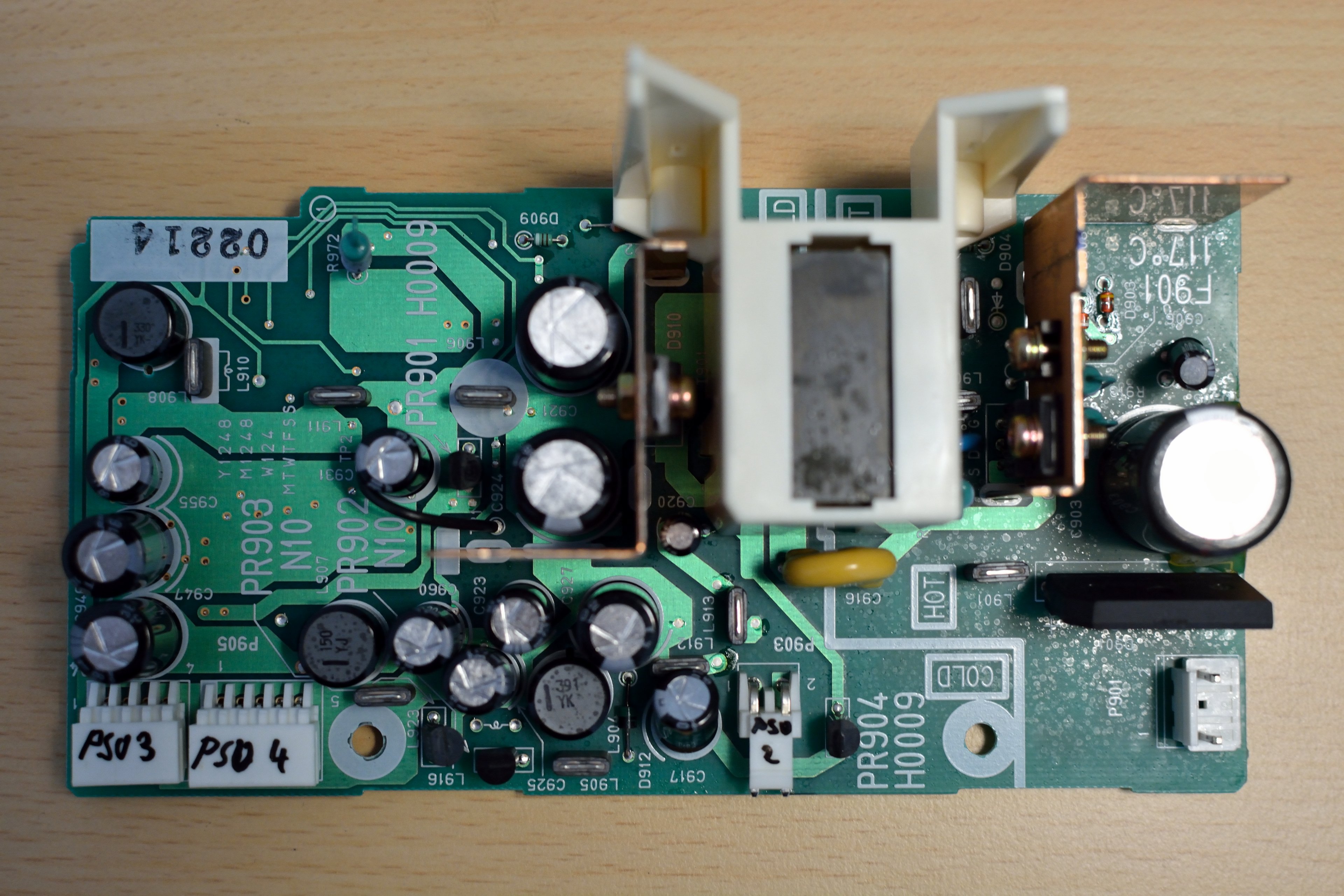

Der Rest ist mehr oder weniger Standard für die Produktionszeit. Netzteil, A/V Platine, Laufwerk, DVD-Player Board.

Darin einen PC einzubauen ist denke ich machbar, allerdings bei unverändertem Äußeren thermisch stark eingeschränkt. Also eine 95W CPU + extra Grafik wird arg eng. Der GC selbst verballert höchstens 30-35W wofür die Ventilationsöffnungen ausgelegt sind. Die susätzlichen Komponenten im Q kommen denke ich zusammen nochmal auf ca. 20W. Also ein 55W System.



[NMA]

Da ist schon etwas ausgearbeitet.
Erste "testdummys" sind in Arbeit und werden mit unterschiedlichen Kontruktionslösungen, insbesondere im Bereich Termik, ausgearbeitet und ausgestattet sein.

Wenn die Gpu, in ITX format, nicht so Schweine teuer wären...^^

Edit:

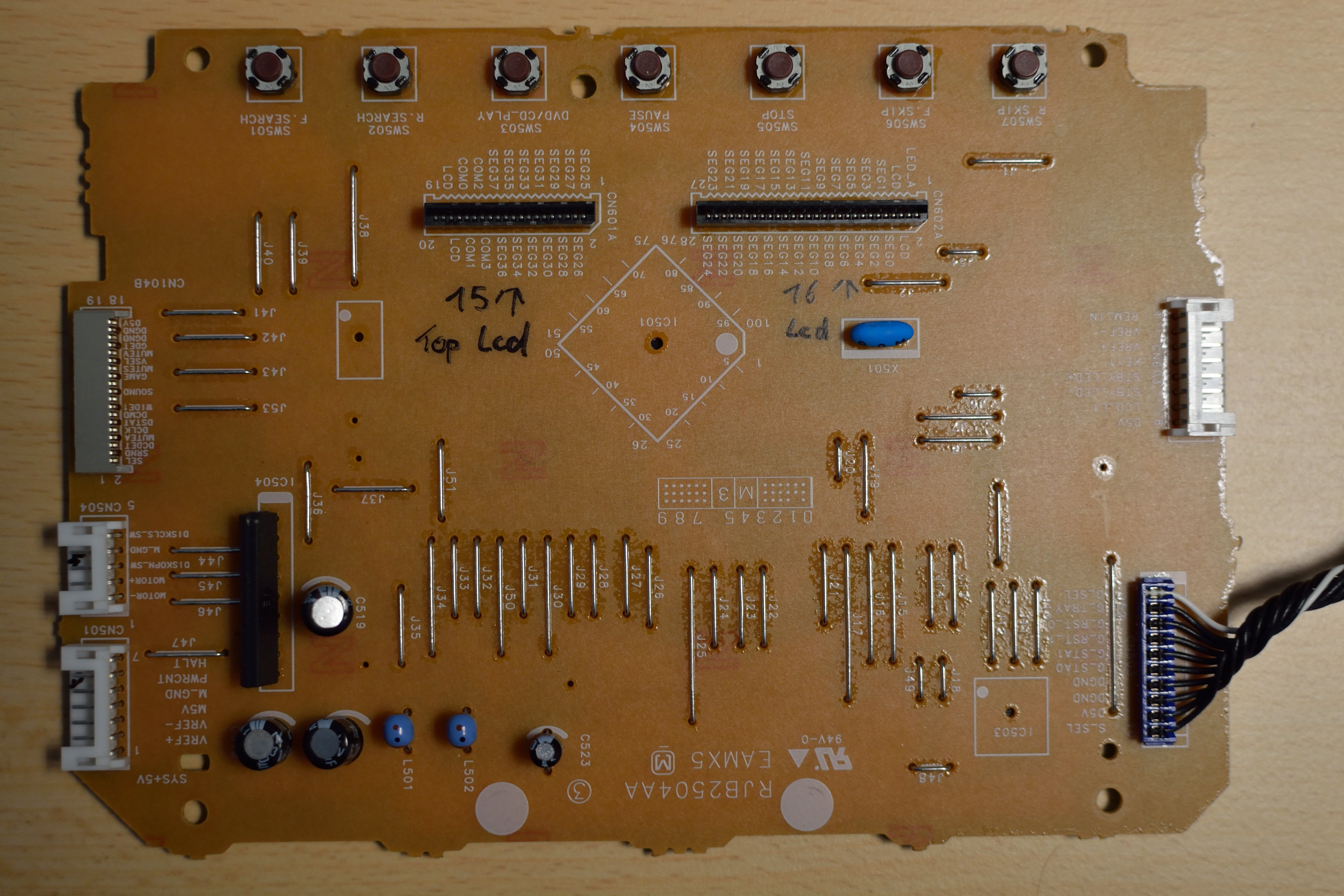

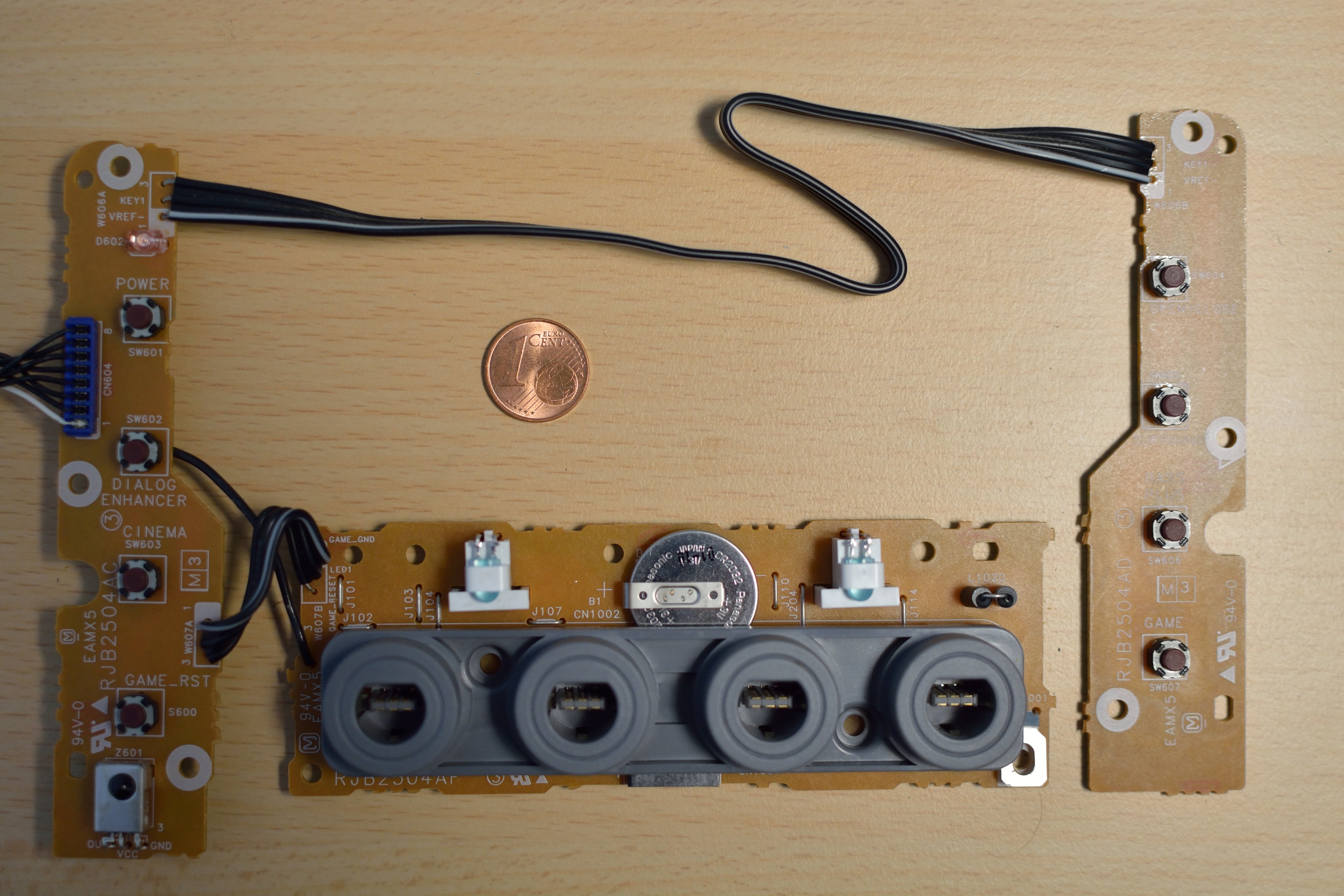

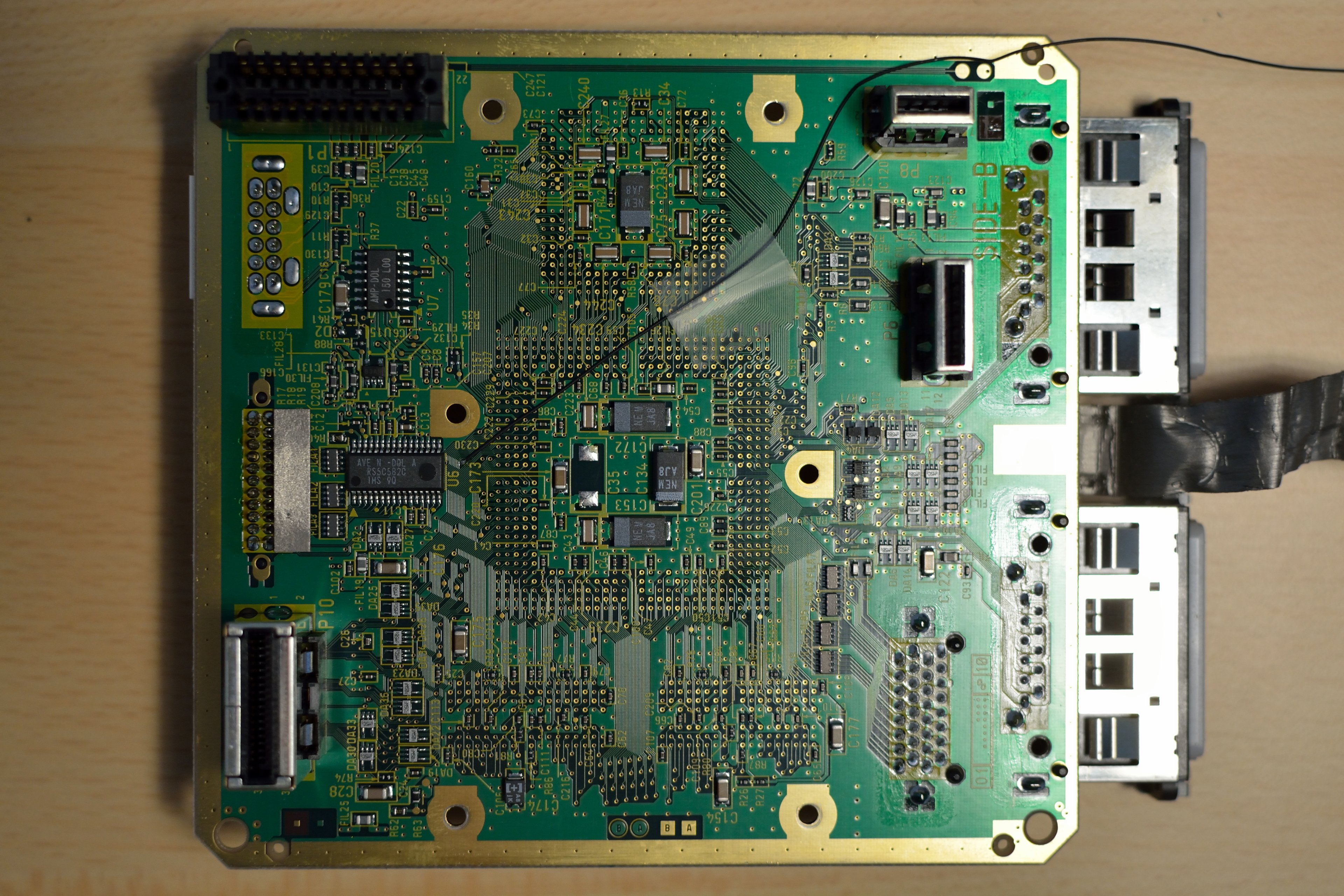

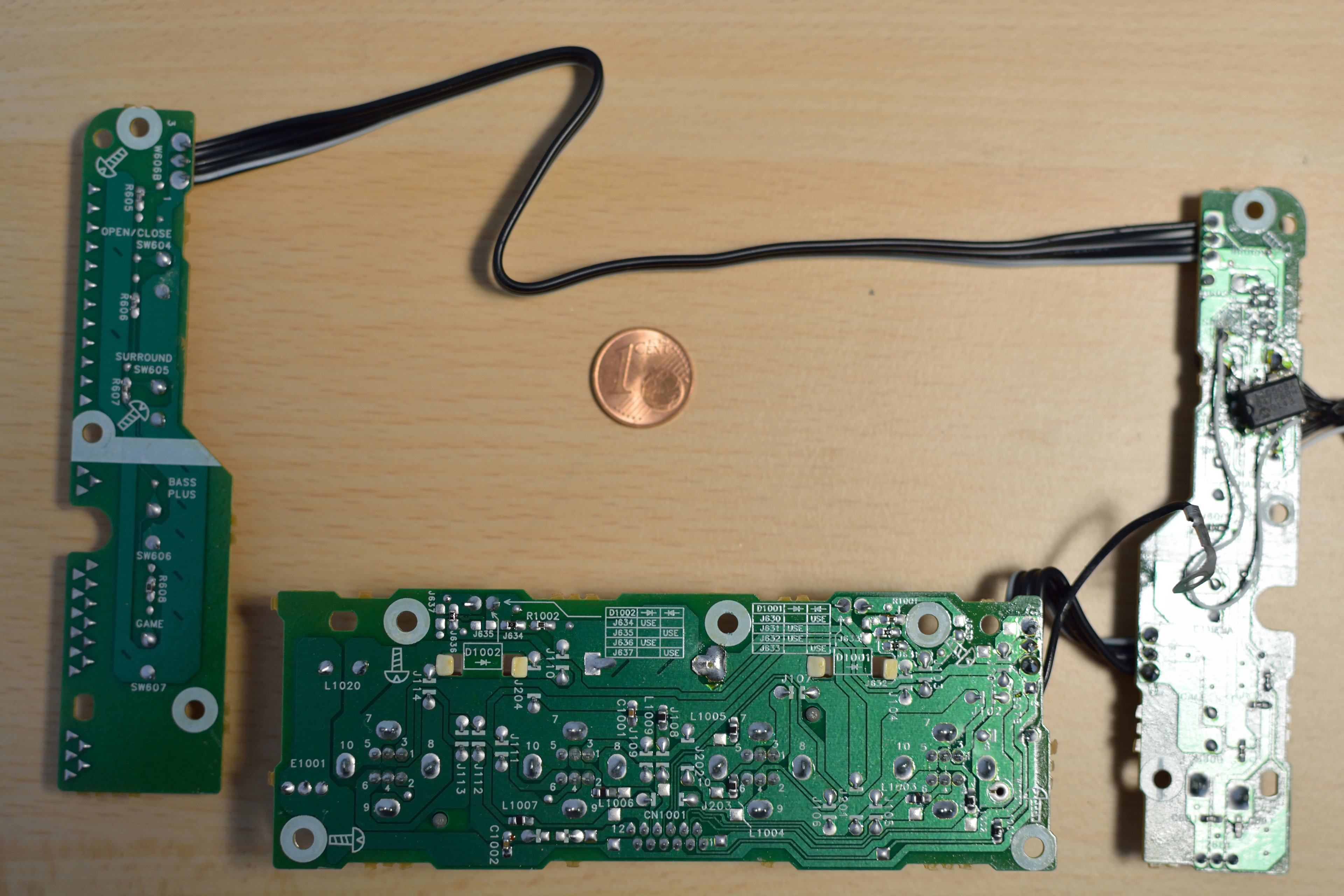

Auf der Unterseite der Hauptplatine für den Gamecube würde ein zusätzliches Kabel händisch angelötet, dass mit der Front Button Steuerkonsole, an einem ebenfalls nachträglich hinzugefügten DIP, verbunden war.

Weißt du vielleicht, wass es damit auf sich haben könnte?



[Candy_Cloud]

Also ohne jetzt meinen GC zu zerlegen und die Platine noch Mal genauer zu betrachten, ergibt nur eines Sinn. Das hier der digitale Aussgang 1-0 geschaltet wird. Denn der Anschluss ist in der Nähe und ich vermute das die Leitungen zum Anschluss in einem der Layer vom PCB ziemlich direkt gerade vom Flipper zum Anschluss geben werden.
