Passt das alles so? neues Gehäuse, netzteil etc.

[LawrenceDE]

Ich habe mir folgende Sachen gekauft und schon in meinen PC eingebaut, jedoch habe ich 0, echt 0 Plan wie ich das Netzteil anschließen soll :/
Erstmal zum System, bitte Sagen, ob das alles so passt...
Mainboard: Gigabyte G1.Sniper M5, Intel Z87 Mainboard - Sockel 1150
CPU:Intel Core i7-4770K 3,5 GHz (Haswell) Sockel 1150 - boxed
RAM: Crucial Ballistix Sport XT Series DDR3-1600, CL9 - 16GB Kit
Grafikkarte: Gigabyte GeForce GTX 780 GHz Edition, Windforce 3X, 3072 MB DDR5
Netzteil: quiet! Straight Power E9 CM modular Netzteil - 480 Watt
Gehäuse: anidees AI-4B Micro-ATX Gehäuse - schwarz

Im Gehäuse ist schon ALLES drinne, wollte jetzt fragen, ob das mit der Power vom NEtzteil Stimmt und ob die Sachen so passen oder sich etwas beisst...
Wenn alles richtig ist bräuchte ich jemanden, der mir beim verkabeln helfen kann :/
Würde Bilder etc machen und posten!
Gruß euer Lawrence



[mac4life]

Also, die Komponenten sind gut gewählt. Ist eine schöne/teure Kiste.

Verkabeln musst du nicht viel.
Dein Netzteil ist ja Modular.

1. Am Anfang steckst du das festverbaute 24-Pin Kabel ans Mainboard -> rechts neben dem RAM
2. Dann nimmst du das gelbe Kabel und steckst die eine Seite ins Netzteil und die andere ans Mainboard -> ganz oben links, bei den Kühlkörpern
3. Jetzt steckst du das grüne und das rote Kabel ins Netzteil und die anderen Enden an deine Grafikkarte -> die Plätze mit den 8 Pins
4. Zuletzt nur noch die HDD/SSD und eventuelle Laufwerke mit den SATA-Kabeln anschließen -> das sind die üblichen schwarzen

!!! Überprüfe bitte noch, ob du die Lüfter (von der CPU und Gehäuse) an dein Mainboard angeschlossen hast !!!
!!! Hast du zwischen Mainboard und Gehäuse die Abstandhalter richtig motiert? Die goldenen Nippel, die man in das Gehäuse schraubt, bevor das Mainboard eingebaut wird.!!!



[LawrenceDE]

Also, die Komponenten sind gut gewählt. Ist eine schöne/teure Kiste.

Verkabeln musst du nicht viel.
Dein Netzteil ist ja Modular.

1. Am Anfang steckst du das festverbaute 24-Pin Kabel ans Mainboard -> rechts neben dem RAM
2. Dann nimmst du das gelbe Kabel und steckst die eine Seite ins Netzteil und die andere ans Mainboard -> ganz oben links, bei den Kühlkörpern
3. Jetzt steckst du das grüne und das rote Kabel ins Netzteil und die anderen Enden an deine Grafikkarte -> die Plätze mit den 8 Pins
4. Zuletzt nur noch die HDD/SSD und eventuelle Laufwerke mit den SATA-Kabeln anschließen -> das sind die üblichen schwarzen

!!! Überprüfe bitte noch, ob du die Lüfter (von der CPU und Gehäuse) an dein Mainboard angeschlossen hast !!!
!!! Hast du zwischen Mainboard und Gehäuse die Abstandhalter richtig motiert? Die goldenen Nippel, die man in das Gehäuse schraubt, bevor das Mainboard eingebaut wird.!!!

Danke schonmal für deine Antwort!
Ich werde es gleich probieren, jedoch habe ich das mit den Abstandhaltern noch nicht hanz verstanden, waren die beim Mainboard dabei und was sollen die machen?
Gruß

Ergänzung (23. Dezember 2013)

Ach und die Power vom Netzteil ist auch gut oder?

Ergänzung (23. Dezember 2013)

Das ist die Graf...
http://abload.de/img/grafjhd1z.jpg
Grüneskabel: http://abload.de/img/grnx2d98.jpg
Roteskabel: http://abload.de/img/rotx7egz.jpg

Wie soll das da rein?!?!
Zum Gelbenkabel:
http://abload.de/img/gelblkcri.jpg
Sollen beide ans Mainboard angeschlossen werden oder nur eins der beiden?
Dann Sachen die vom Gehäsue kommen und ich nicht weiß wo sie hin müssen:
http://abload.de/img/wasmiip3.jpg
http://abload.de/img/was27hitv.jpg
http://abload.de/img/was3emdj1.jpg
http://abload.de/img/was4ybdnu.jpg



[mac4life]

Ich werde es gleich probieren, jedoch habe ich das mit den Abstandhaltern noch nicht hanz verstanden, waren die beim Mainboard dabei und was sollen die machen?

Die werden beim Gehäuse mitgeliefert.


Die sind dazu da, dass das Board keinen direkten Kontakt zum Gehäuse hat. Das verhindert einen Kurzschluss.

: Ach und die Power vom Netzteil ist auch gut oder?

Ja, 500 Watt reichen heut zu Tage für jegliche Single-GPU Konfiguration.
Deine Kiste wird unter Last vielleicht so 350 Watt verbrauchen, was noch genug Reserven bietet.

Zum Gelbenkabel:
http://abload.de/img/gelblkcri.jpg
Sollen beide ans Mainboard angeschlossen werden oder nur eins der beiden?

Da steckst du beide Kabel ins Mainboard. Ingesamt sind das doch 8 Pins. Das Board hat oben links genau ein Steckplatz mit 8 Pins.
Also einfach rein da.

Dann Sachen die vom Gehäsue kommen und ich nicht weiß wo sie hin müssen:
http://abload.de/img/wasmiip3.jpg
http://abload.de/img/was27hitv.jpg
http://abload.de/img/was3emdj1.jpg
http://abload.de/img/was4ybdnu.jpg

Wie du das Frontpanel anschließt, steht im Handbuch des Mainbaords. Ich kann nur sagen, dass die Sachen in der Regel unten an das Board rankommen und beschriftet sind. Die genauen Plätze weichen aber von Board zu Board ab. Deswegen im Handbuch gucken.



[LawrenceDE]

Die werden beim Gehäuse mitgeliefert.

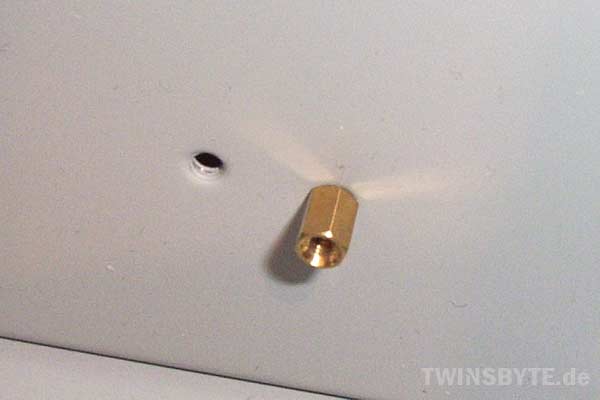

Anhang anzeigen 385835

Die sind dazu da, dass das Board keinen direkten Kontakt zum Gehäuse hat. Das verhindert einen Kurzschluss.


Ja, 500 Watt reichen heut zu Tage für jegliche Single-GPU Konfiguration.
Deine Kiste wird unter Last vielleicht so 350 Watt verbrauchen, was noch genug Reserven bietet.


Da steckst du beide Kabel ins Mainboard. Ingesamt sind das doch 8 Pins. Das Board hat oben links genau ein Steckplatz mit 8 Pins.
Also einfach rein da.



Wie du das Frontpanel anschließt, steht im Handbuch des Mainbaords. Ich kann nur sagen, dass die Sachen in der Regel unten an das Board rankommen und beschriftet sind. Die genauen Plätze weichen aber von Board zu Board ab. Deswegen im Handbuch gucken.

Hey!
Also die ABstandshalter sind drinne...
Das Gelbekabel ist auch dran...
bzgl. Frontpanel werde ich gucken...

Kannst mir noch bei der Grafikkarte helfen?
Das ist die Graf...
http://abload.de/img/grafjhd1z.jpg
Grüneskabel: http://abload.de/img/grnx2d98.jpg
Roteskabel: http://abload.de/img/rotx7egz.jpg
Wie soll da was rein?



[wetterauer]

Hallo, der eine Strang müsste einen 6+2 Stecker haben. Der kommt in die 8-polige Buchse. Der andere VGA-Stecker in die 6-polige Buchse.

@edit: Das NT hat zwei 6+2 Stecker. Also einmal den Zweier weglassen.



[LawrenceDE]

Ergänzung (24. Dezember 2013)

die haben beide 6+2 und ich habe an der Grafikkarte einen 6er und einen 8er, das ist ja das Problem

Ergänzung (24. Dezember 2013)

Ist es gela ob ich den 2er von Rot oder von Grün weglasse?



[wetterauer]

Wie gesagt, bei der 6er-Buchse den 2er-Stecker rauslassen, bei der 8er-Buchse mit rein.



[LawrenceDE]

Ja muss Rot oder Grün in den 8er...?
oder muss Rot in den 6er und Grün in den 8er...



[PuppetMaster]

Das ist egal.



[wetterauer]

Sind identisch, von daher egal.



[LawrenceDE]

Ich danke erstmal allen, die mir hier so leib geholfen haben, obwohl ich anstrengend bin
Wenn nochmal was ist melde ich mich
Sonst schöne Feiertage und nen guten Rutsch!
