Patch Kabel Stecker falsch konfiguriert

[Jedec]

Guten Abend,

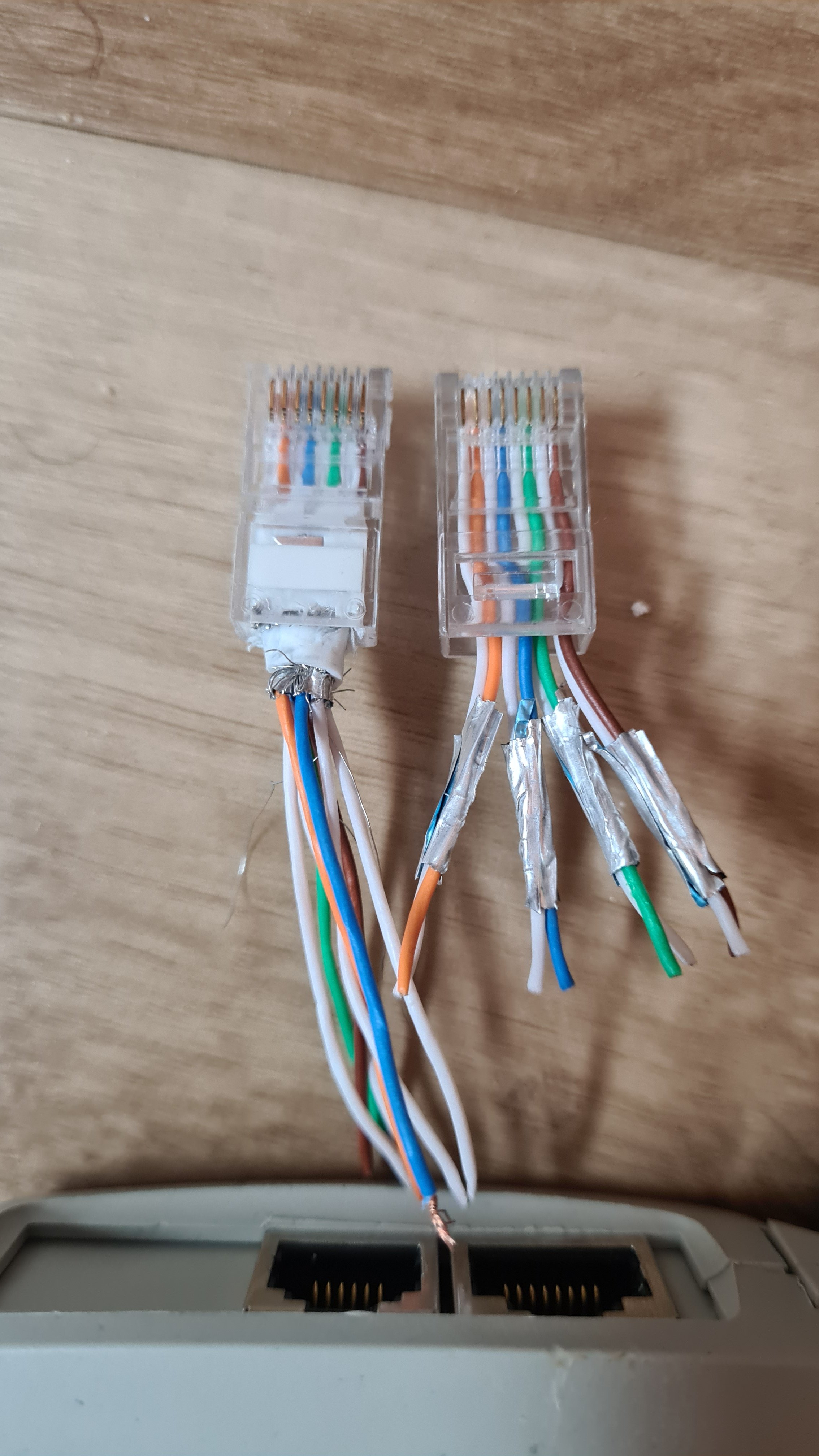

Habe ein Patchkabel durch die Wand gelegt und Stecker angebracht, leider funktioniert das Kabel nun nicht.
Ich sehe den Fehler nicht, habt Ihr eine Idee was ich falsch gemacht habe ?
Wo ist die 1 und wo ist die 8?
2 orange und die 8 ist braun?

Vielen Dank.

Edit: obwohl durch die Isolierung ich weiß, dass ich die Kabel richtig angebracht habe, sind wohl die weißen von blau und grün vertauscht.
Auf dem Kabel steht Cat7 S/FTP 600 MHz Patch Kabel 4x2xAWG26-LSZH



[rezzler]

Wo ist die 1 und wo ist die 8?
2 orange und die 8 ist braun

Solang du es auf beiden Seiten gleich machst dreht sich ein eventueller Fehler aber wieder aus

Auf die Schnelle hab ich das gefunden:
https://www.jestineyong.com/wp-content/uploads/2016/05/711.jpg



[wern001]

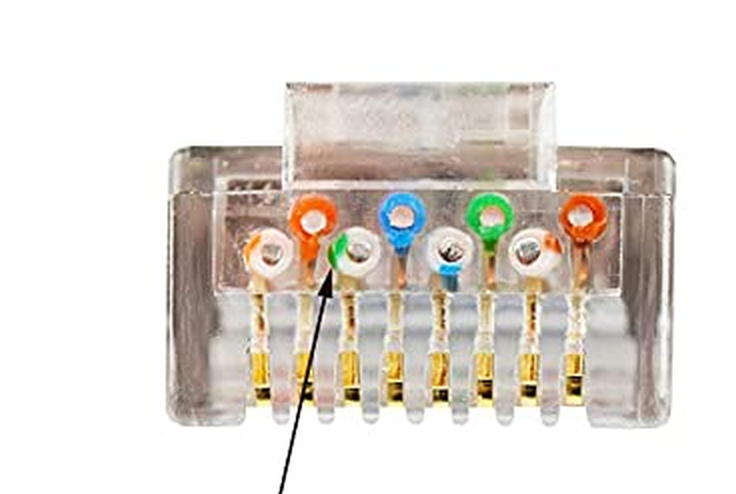

Wenn ich das richtig sehe hast du die Adern paarweiße nebeneinander reingestöselt. Was falsch ist.

Zu beachten ist, dass das blaue Adernpaar zwischen dem Grünen ist



[KnolleJupp]

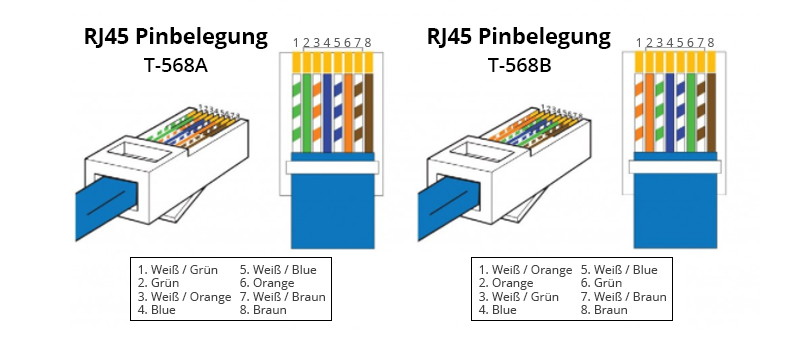

Es gibt zwei Normen zur Steckerbelegung, T568A und T568B.

Beide Varianten sind zulässig und funktionieren.
Welche Variante du nutzt, ist egal. Du musst es nur auf beiden Seiten gleich machen.



[ohmsl]

Du kannst auch werkzeuglose Stecker verwenden. Da stehen die Farben schon drauf.
https://www.amazon.de/NAUC-Netzwerkstecker-werkzeugfrei-Verlegekabel-Netzwerkkabel/dp/B079DCWGZ7
Und kannst sie wiederverwenden, falls doch eine Ader mal falsch aufgelegt ist.



[Jedec]

Leute... erst mal danke schön für die Antworten.
Ich habe aus meinem Fehler gelernt und den Stecker erneut angebracht. Der Tester blinkt identisch auf beiden Seiten, jedoch habe ich kein Internet.



[evilnear]

evtl. hast du deinen router mit dem defekten kabel abgeschossen. schonmal neu gestartet?



[wiflow]

Stecker auf installierte Kabel macht man nicht.
Auf beiden Seiten eine ordentliche Buchse: https://www.amazon.de/DIGITUS-Professional-geschirmt-10GBase-T-werkzeugfreie/dp/B00609TMEU
Links und rechts noch zwei Patchkabel angeschlossen, dann klappts auch mit dem Internet. Und wenn mal eine Nase bricht, einfach das Patchkabel tauschen.



[Sebbi]

Auf dem Kabel steht Cat7 S/FTP 600 MHz Patch Kabel 4x2xAWG26-LSZH

Dann musst du LSA Dosen auf beiden Seiten setzen oder diese werkzeugfreien Teile nehmen.

CAT7 Kabel kannst du nicht mit normalen RJ45 Crimpsteckern nutzen, da die Adern da dicker sind und nicht korrekt durch die Schneidklemmen erfasst werden, so dann zwar der einfache Kabeltester iO anzeigt, aber für eine Ethernetverbindung die Verbindungen zu schlecht sind.



[KnolleJupp]

Achtung, er hat ein Patchkabel (Litzen) verlegt, kein richtiges Verlegekabel (starre Adern).

LSA Schneidklemmen auf Litzenkabel... da hätte ich Angst das die Dinger mir die Litzen einfach durchschneiden.



[wern001]

die Dinger mir die Litzen einfach durchschneiden.

Durchschneiden tuen sie das nicht. Sie haben sehr oft keinen richtigen kontakt



[Sebbi]

Sie haben sehr oft keinen richtigen kontakt

ja weil die dünner sind als bei Verlegekabeln. Da diese aber so oder so schon dicker sind, funktioniert das hier besser



[h00bi]

Stecker auf installierte Kabel macht man nicht.

Habe ein Patchkabel durch die Wand gelegt

In dem Fall passt das.

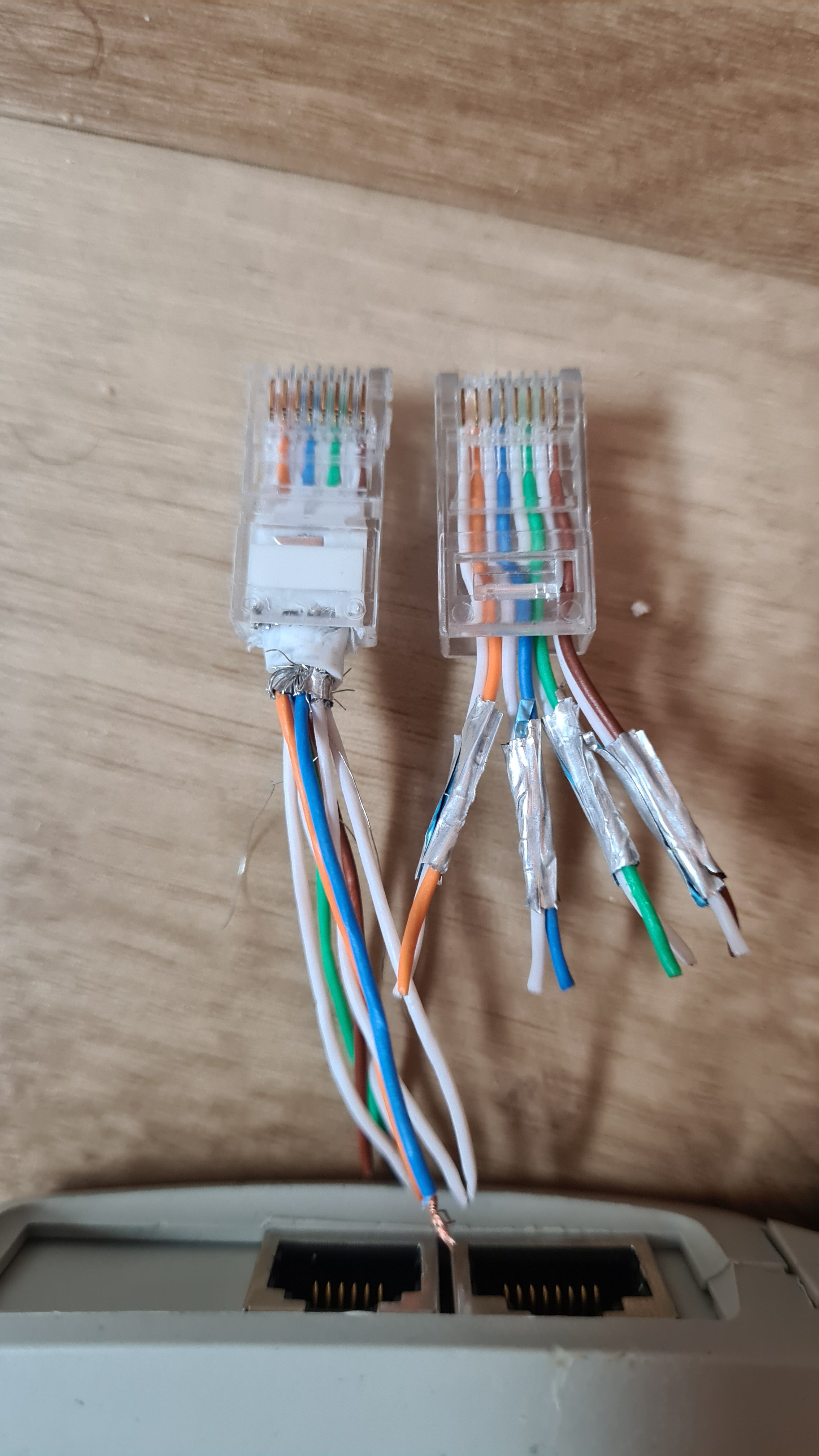

Auf dem Foto sieht man an der freien blauen Ader auch, dass es Litze=Patchkabel ist.



[thom53281]

Ich habe aus meinem Fehler gelernt und den Stecker erneut angebracht. Der Tester blinkt identisch auf beiden Seiten, jedoch habe ich kein Internet.

Wie lang ist das Kabel ungefähr? Wenn kleiner 10m und der Tester blinkt identisch, dann ist es imho sogar relativ egal, wenn Paare vertauscht sind. Ich ermute daher das Problem an anderer Stelle und nicht bei dem Patchkabel.
