Projekt PC mit Wasserkühlung im Schreibtisch

impaxx

Weltmeister 2018
Registriert
Feb. 2008
Beiträge
94
Nach langem überlegen habe ich mich entschlossen, meinen Pc in einen Schreibtisch zu bauen.

Los ging es beim 3D zeichnen. Nach einigen versuchen war mein Layout fertig.

Und so sieht es aus.


Alter Tisch wird weiter verwendet.

Einkaufsliste für Unterbau:

•2,4 m² MDF 10 mm dick
•Glasplatte Optiwith 6 mm dick
•Leim
•diverse Schrauben
•Folie Weiß glanz für innen
•Folie Schwarz matt für außen
•Folie Walnuss Baltimore Tobacco für Tischplatte

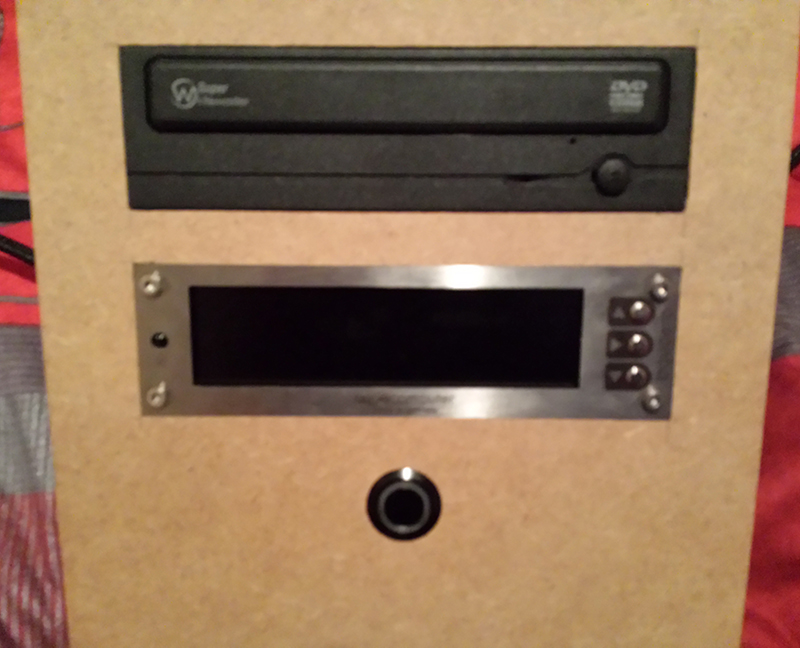

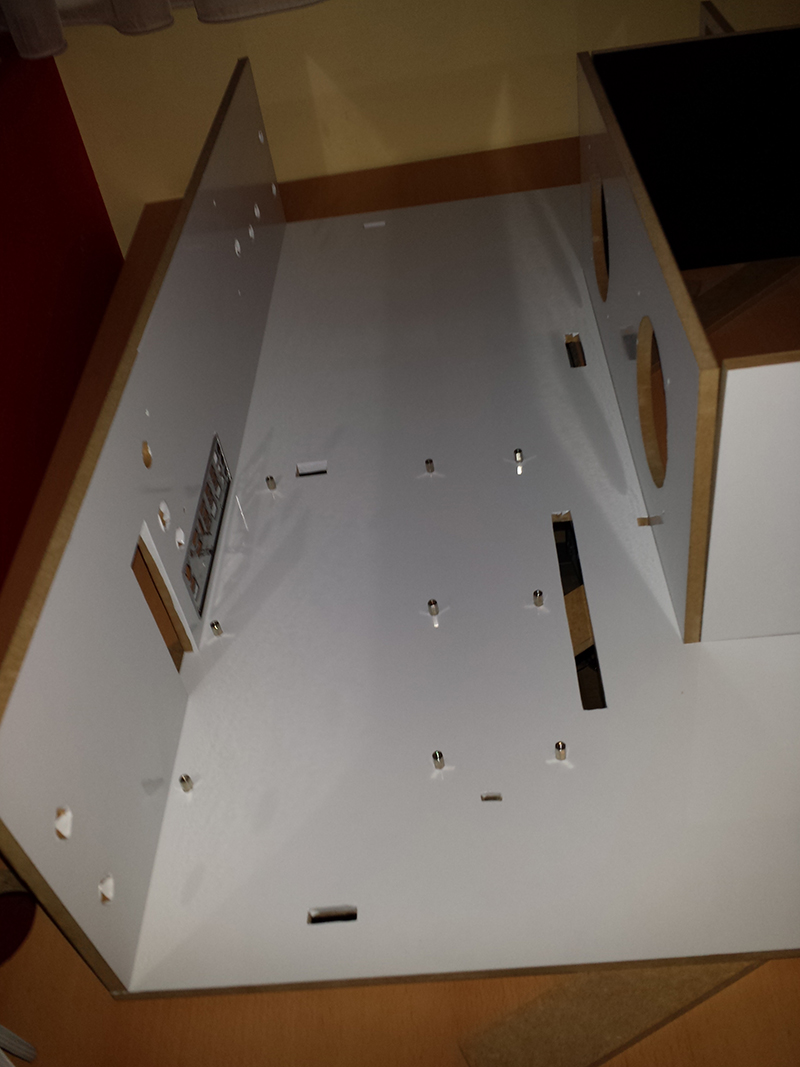

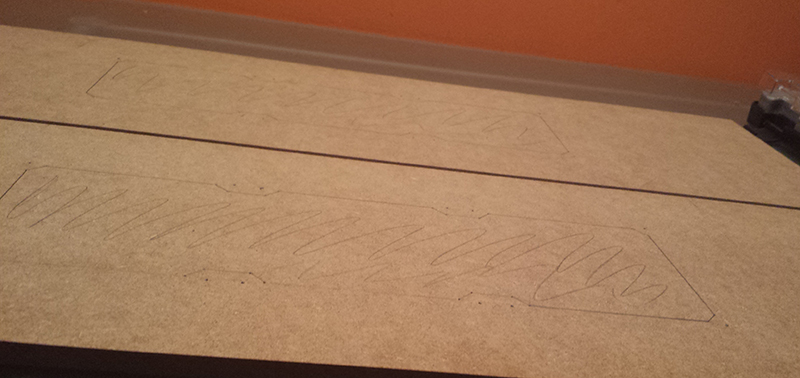

Tischplatte und Ausschnitt für Laufwerk wurden beim Tischler gefräst.

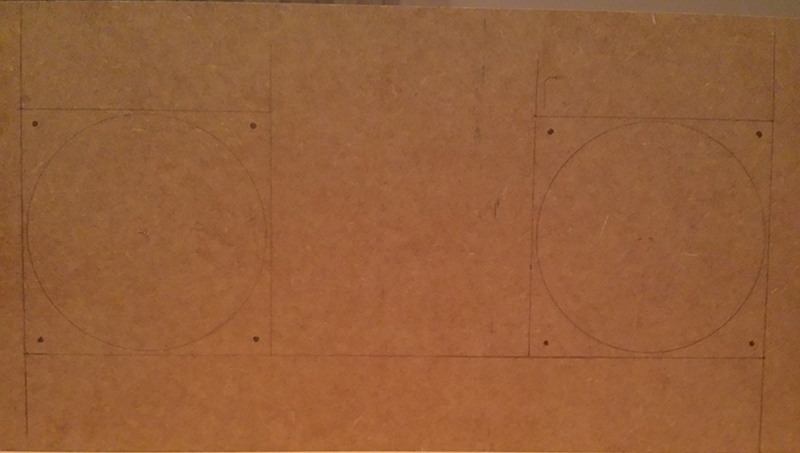

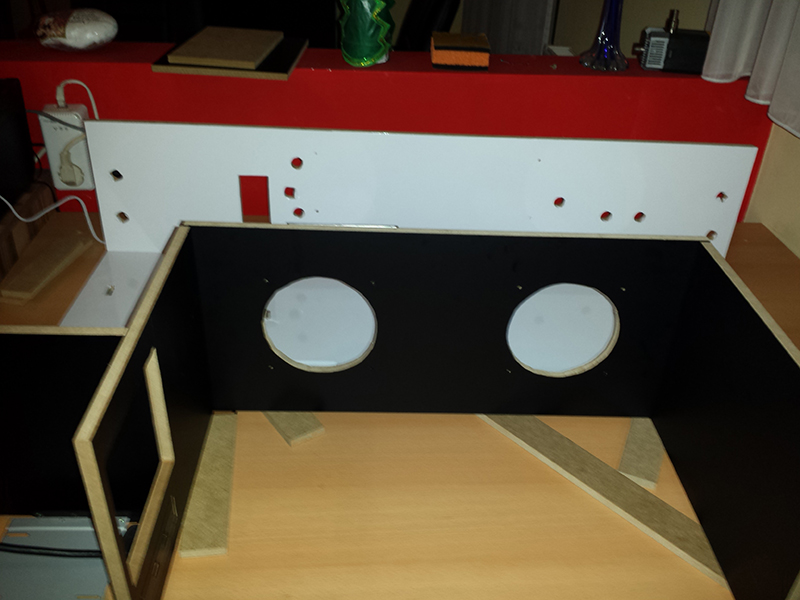

Alles andere habe ich mit der Stichsäge geschnitten.

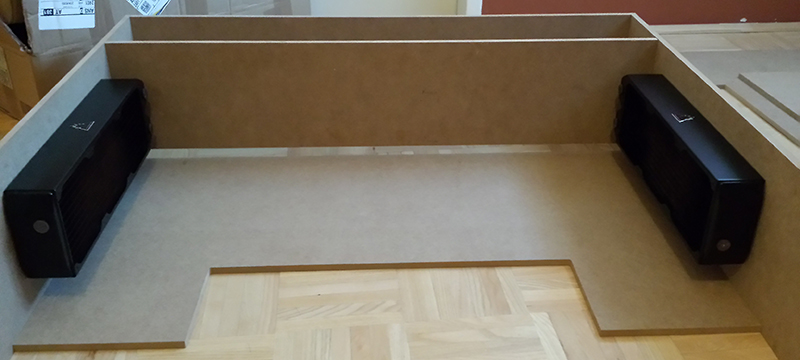

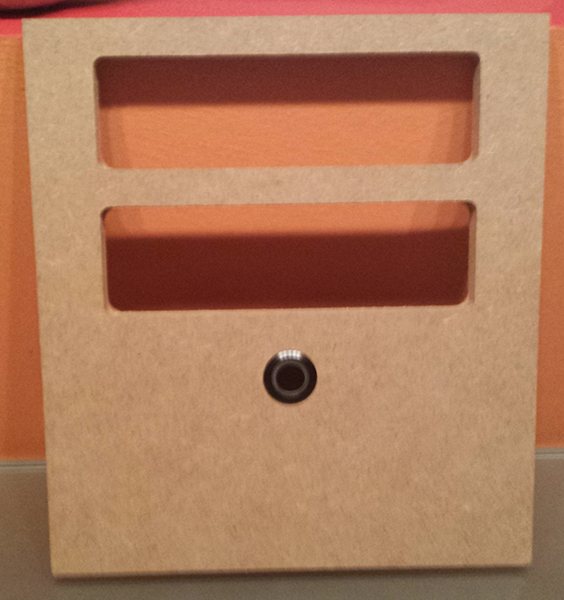

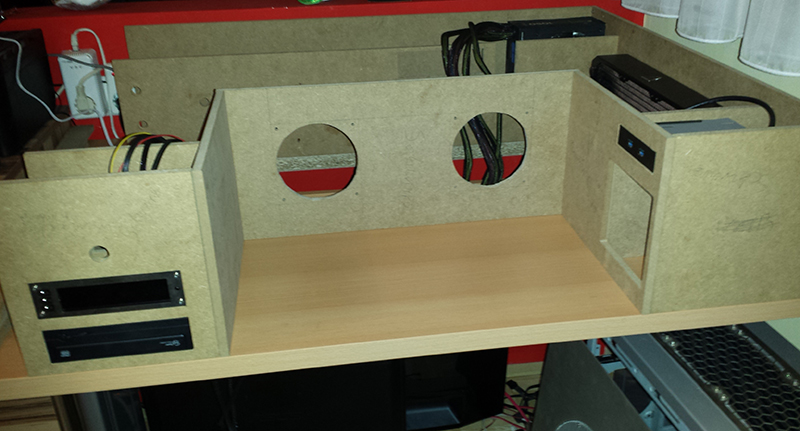

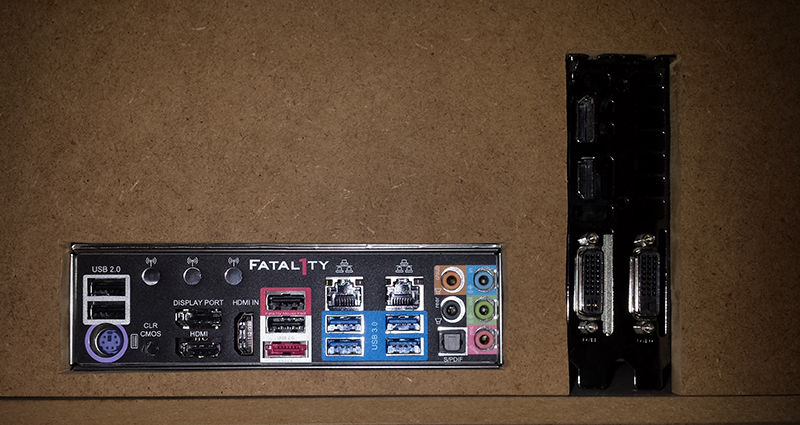

Hier einige Bilder.
bild10.jpg bild9.jpg bild6.jpgbild5.jpg bild8.jpgbild4.jpgbild7.jpg bild3.jpg

Montage auf der Tischplatte: Pdf im Anhang

Anhang anzeigen Montage.pdf

4 cm Leiste wurde auf die Tischplatte geschraubt. Leiste = Auflage für Glasplatte.

Die Bretter wurden danach mit Winkeln auf der Tischplatte + Leiste verschraubt.

Vorher wurde natürlich alles mit Folie beklebt.

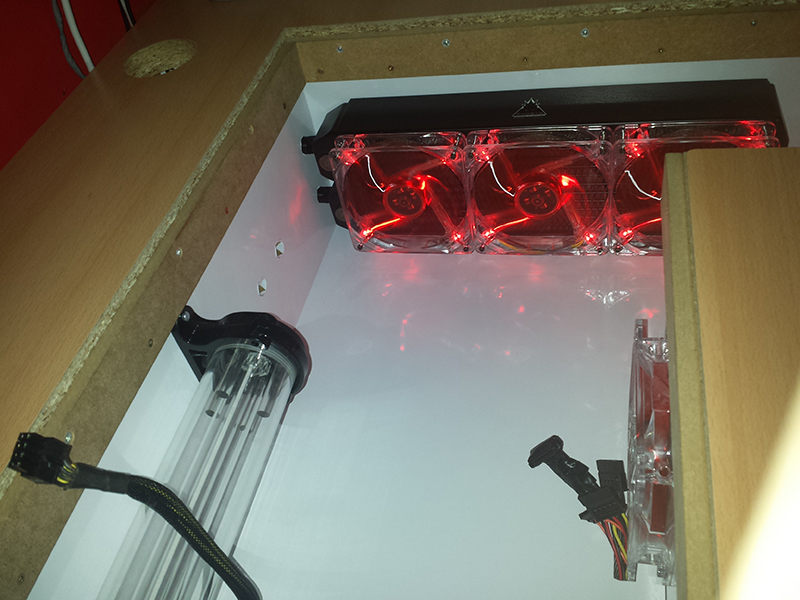

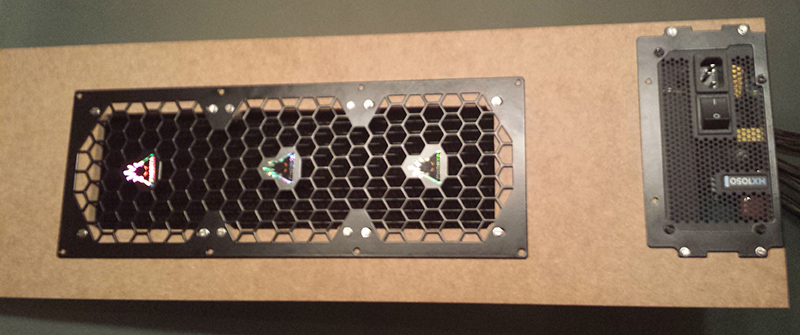

Danach wurden die Komponenten verbaut.

Liste der Komponenten:

•Mainboard Asrock Z87 Fatality Professional
•CPU Core i5 - 4670K
•Arbeitsspeicher 4 x Corsair Vengeance 4GB 1333 MHz DDR 3
•Grafikkarte EVGA Geforce GTX 770
•Netzteil Corsair HX 1050
•Samsung SSD 830 120 GB für Windows und diverser Software
•Samsung SSD 840 EVO 250 GB für Spiele
•2 x Samsung SpinPoint F3


Liste Wasserkühlung:

•2 x Phobya G-Changer 360 V.2 mit 3 x Phobya G-Silent 12 1500rpm Red LED
•2 x Phobya Blenden 360
•AGB Alphacool Cape Fuzion Core 30
•Phobya Vandalismus / Klingeltaster 19 mm Alu schwarz, rot beleuchtet
•Masterkleer Schlauch PVC 16/10 mm UV-aktiv Dark Red
•diverse Verschraubungen und Anschlüsse
•Grafikkartenkühler EK-FC770 GTX Acetal
•CPU Kühler Heatkiller Rev 3.0


Pumpe und Steuerung hatte ich schon im alten PC.

Aquastream XT Ultra und Aquaero 5 Pro

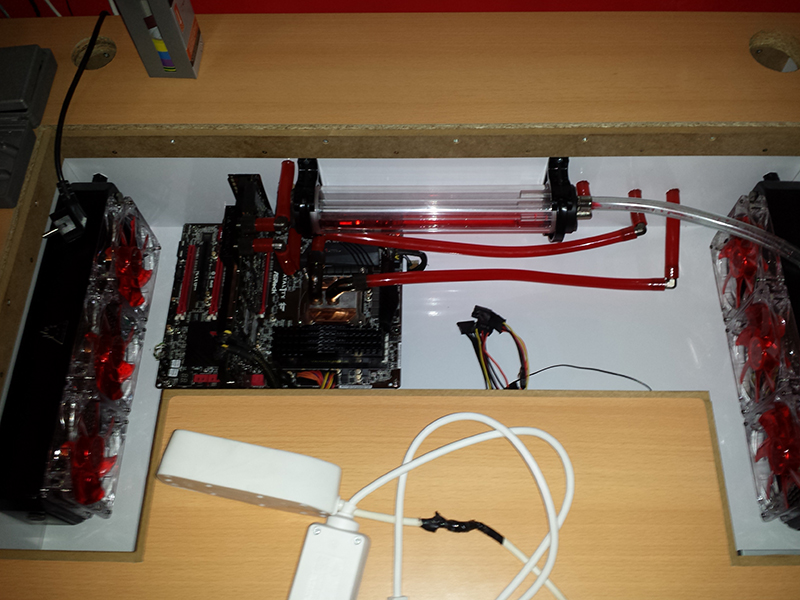

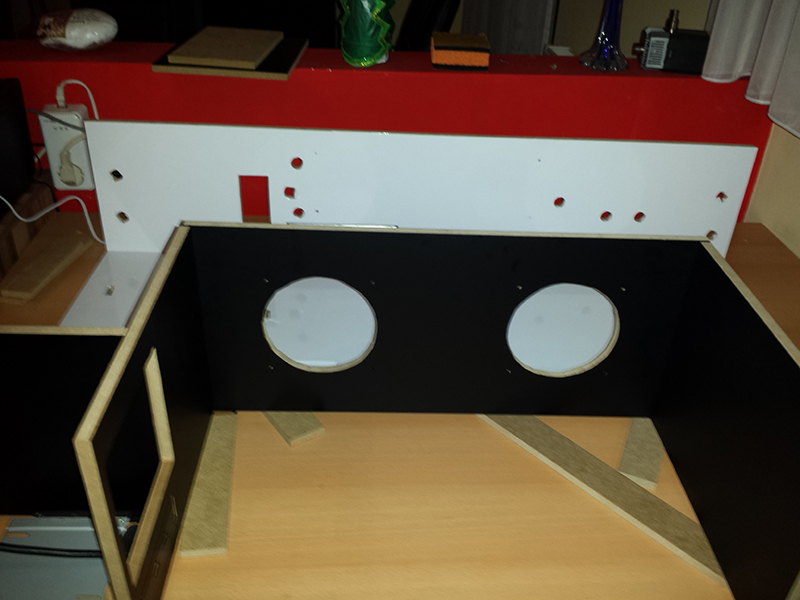

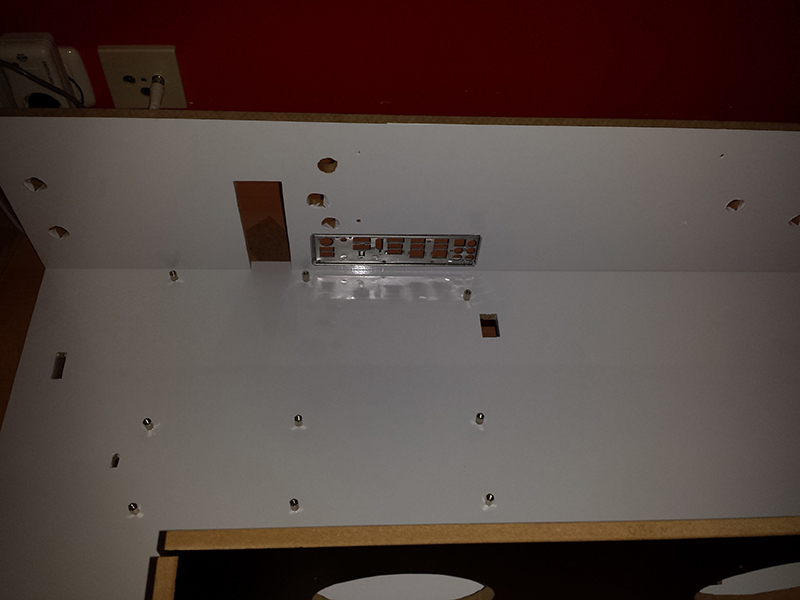

Hier einige Bilder

bild16.jpg bild15.jpg bild14.jpg bild13.jpg bild12.jpg bild11.jpg

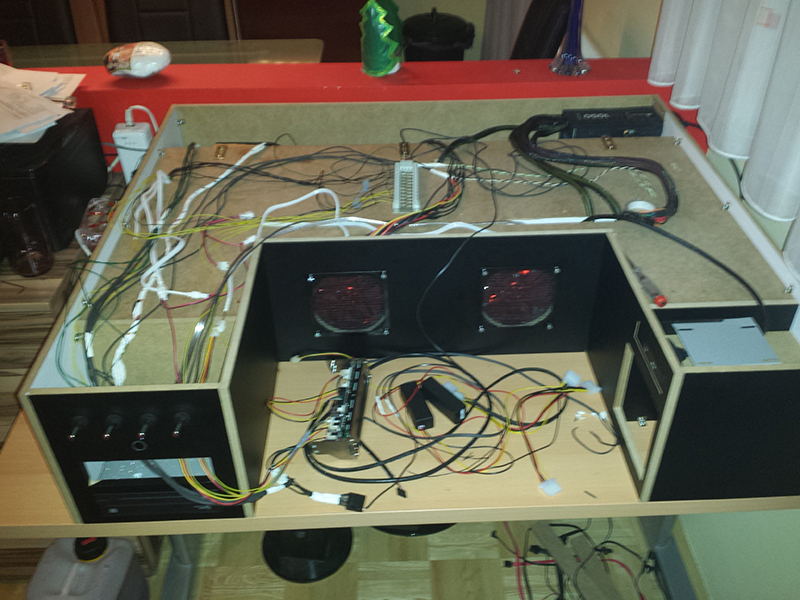

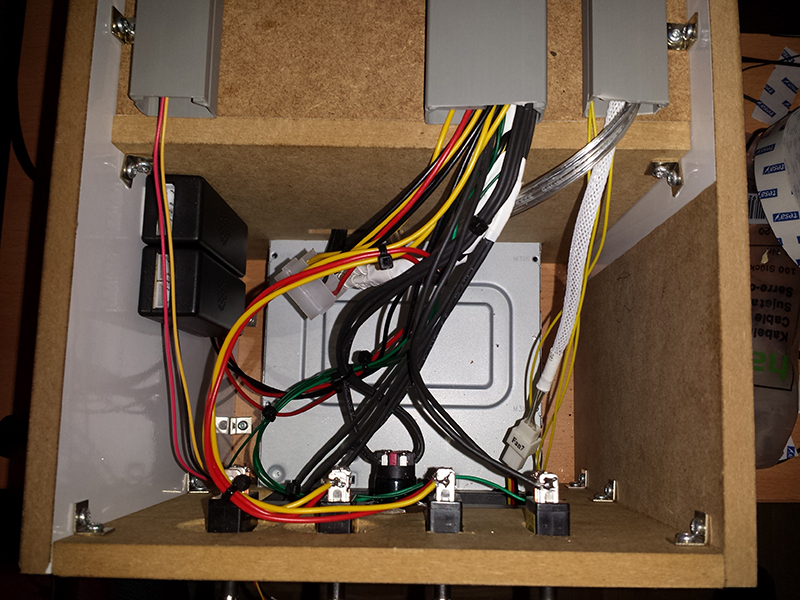

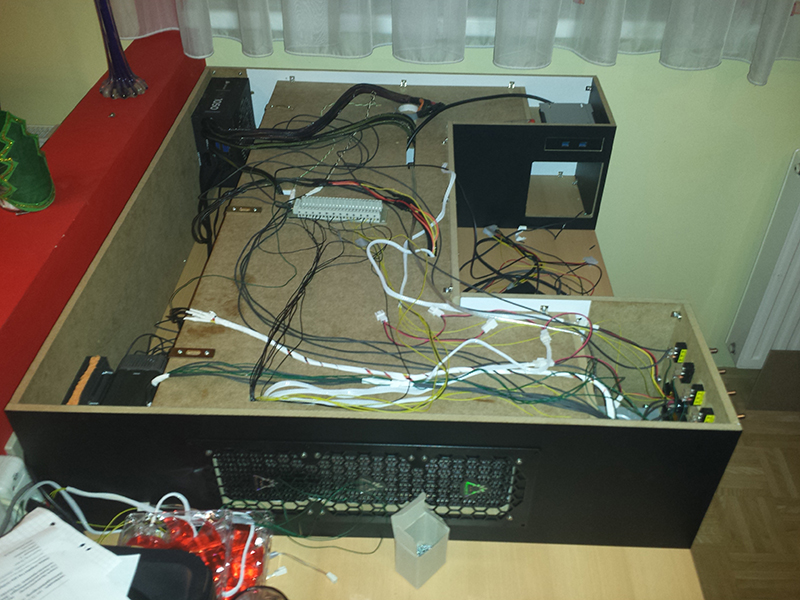

Verkabelung:

Ich musste natürlich einige Kabel verlängern.

Es sollten so wenig Kabel, wie möglich, sichtbar sein.

Ich entschloss mich für einen doppelten Boden.

Da die Lüfter Beim Radiator dabei waren musste ich mir was einfallen lassen.

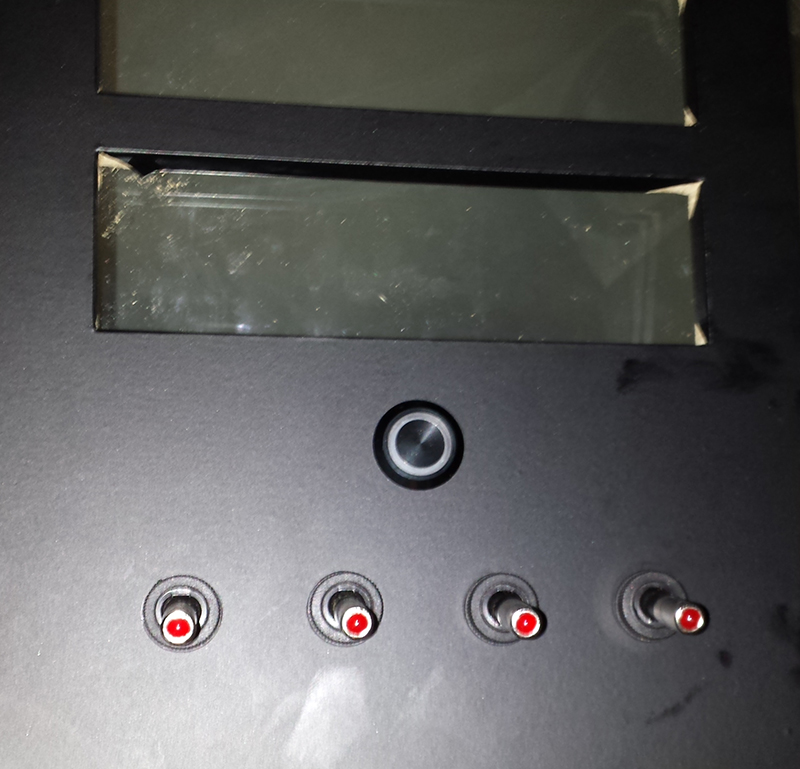

Ich wollte die Beleuchtung der Lüfter mit einem Schalter einschalten.

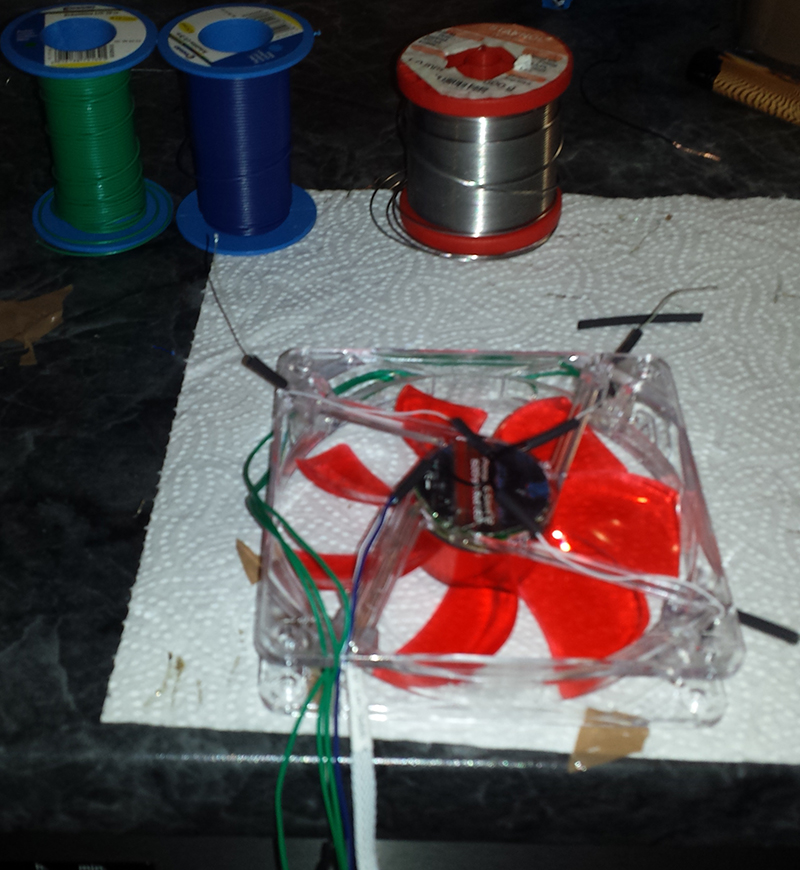

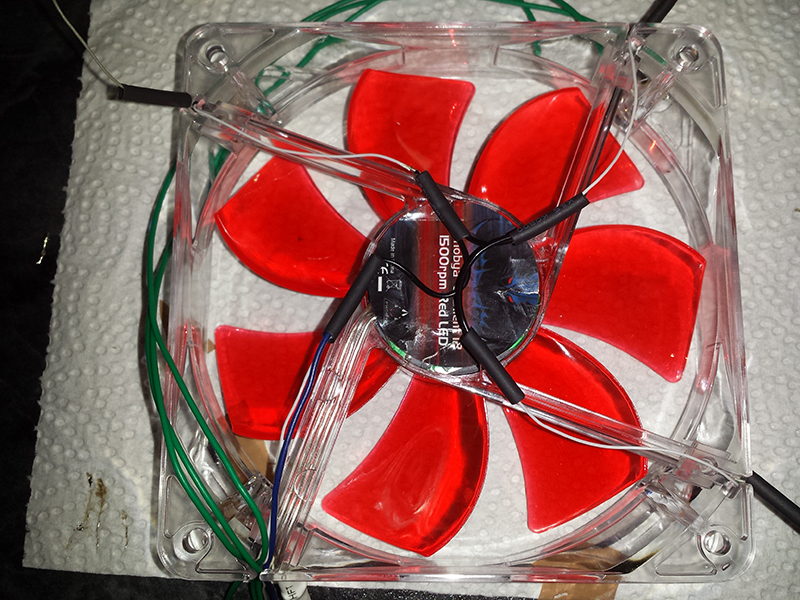

Ich habe einfach die Kabel am Lüfter vom Motor getrennt und verlängert.

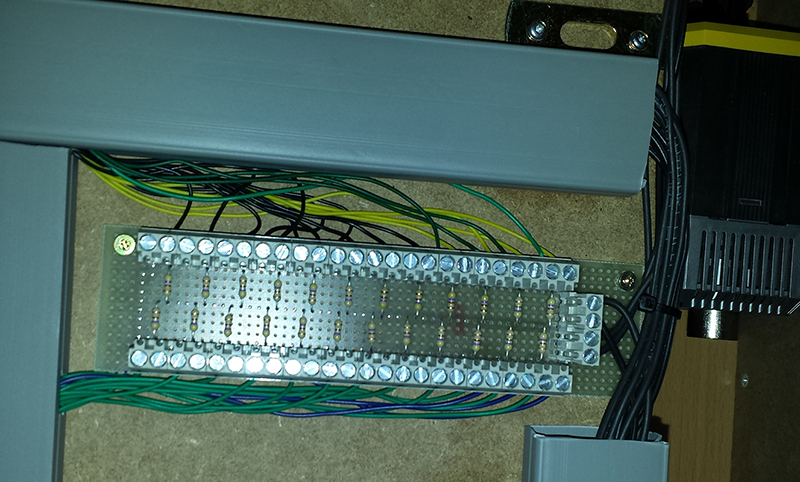

Angeschlossen wurden die Kabel an einer kleinen Platine mit Widerständen die ich mir gebaut habe.

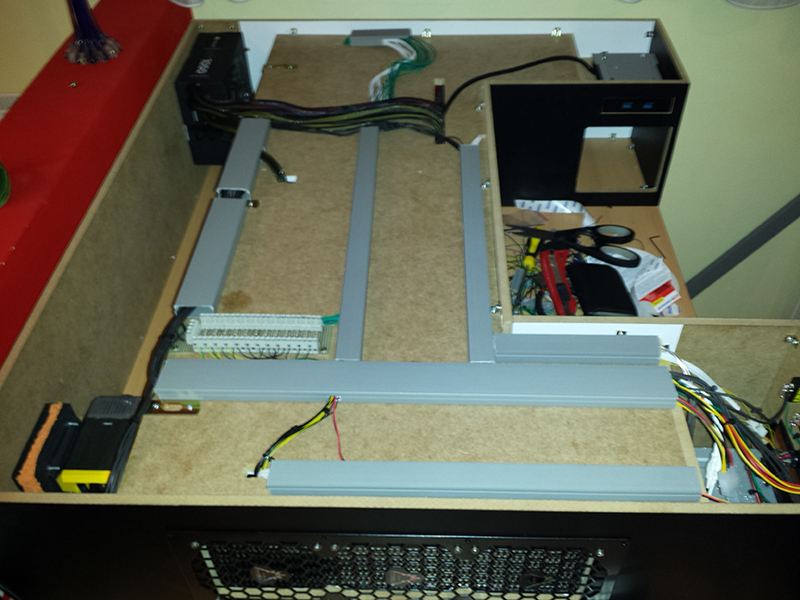

Eigentlich wollte ich einen Boden montieren aber ich entschied mich für Kabelkanäle.

Hier einige Bilder:
bild19.jpg bild22.jpg bild17.jpg bild18.jpg bild21.jpg bild23.jpg bild24.jpg

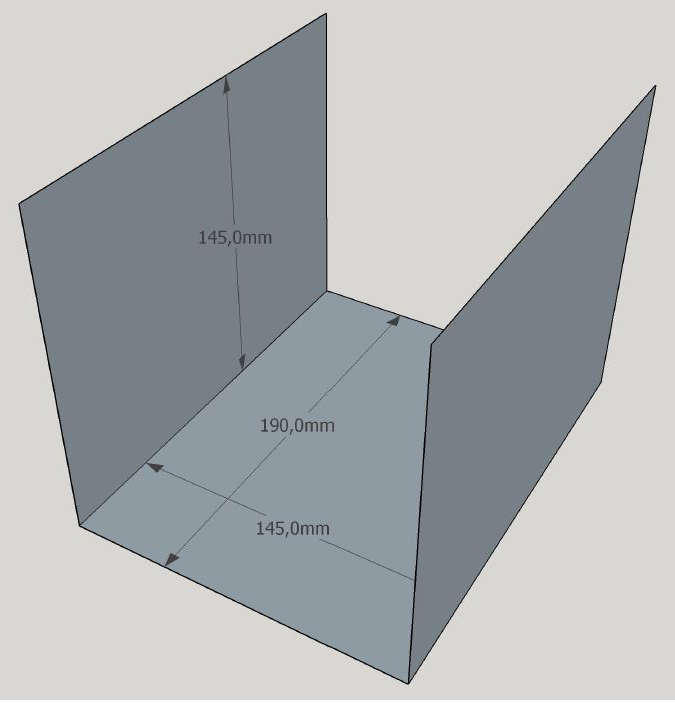

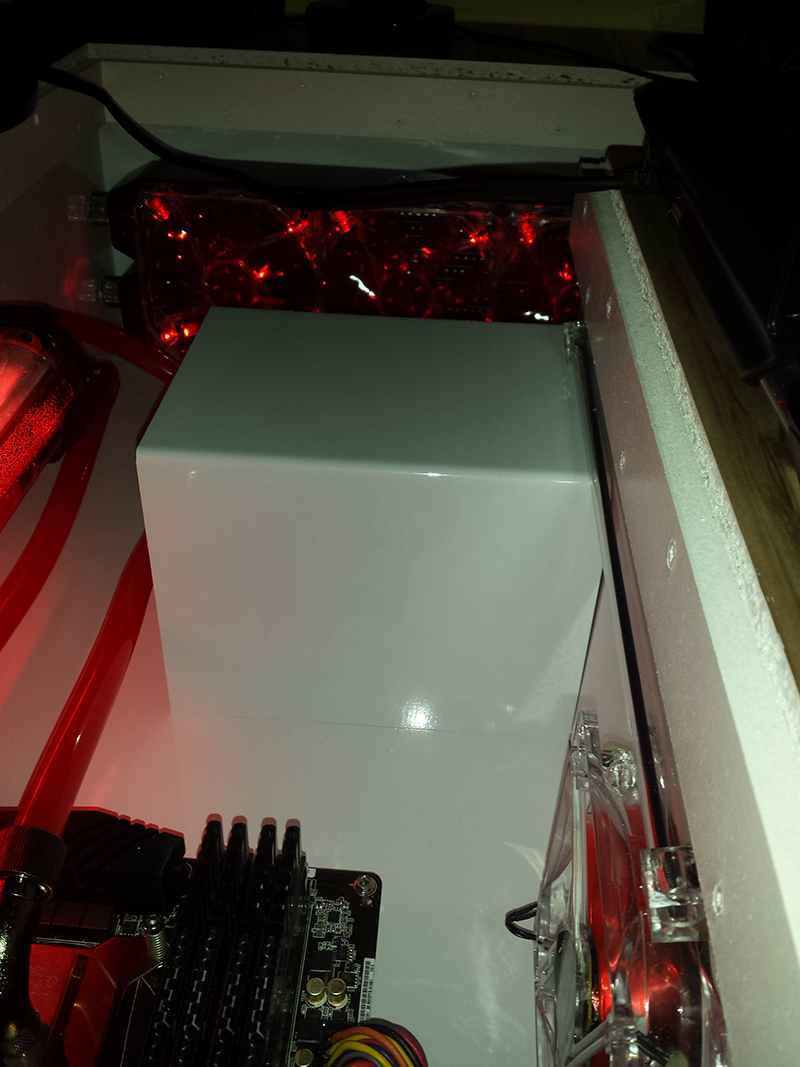

Haube für Festplattenkäfig, System mit Wasser befühlt und Glasplatte eingesetzt:

Der alte Festplattenkäfig vom alten Gehäuse war optisch nicht so schön.

Da ich in einer Maschinenbaufirma arbeite, war es nicht schwer, das Teil zu bekommen.

Natürlich musste ich es noch mit der Folie überziehen.

Ein Schönheitsfehler ist der Spalt. Aber naja.

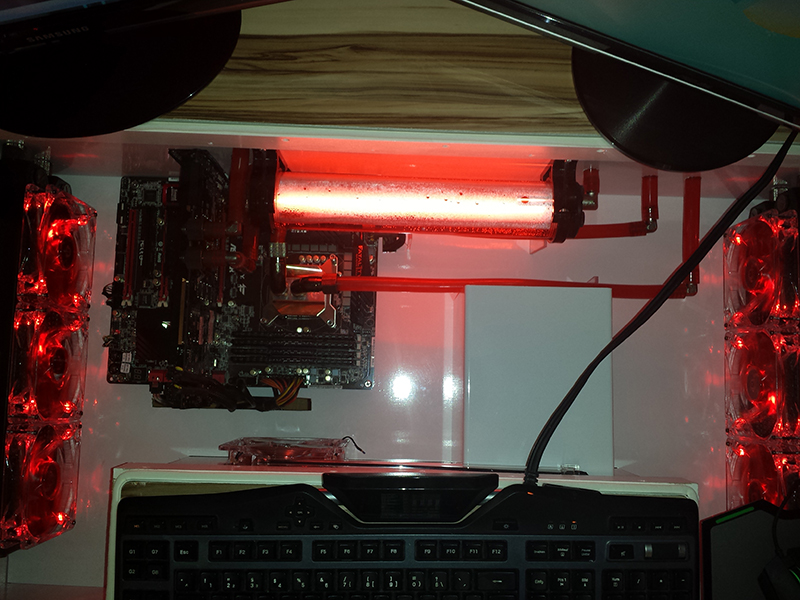

Wasser wurde auch eingefühlt und Glasplatte eingesetzt.

Unter das Glas habe ich ein Fensterdichtungsband geklebt.

Hier einige Bilder:

bild26.jpg bild20.jpg bild25.jpg bild30.jpg bild31.jpg bild32.jpg

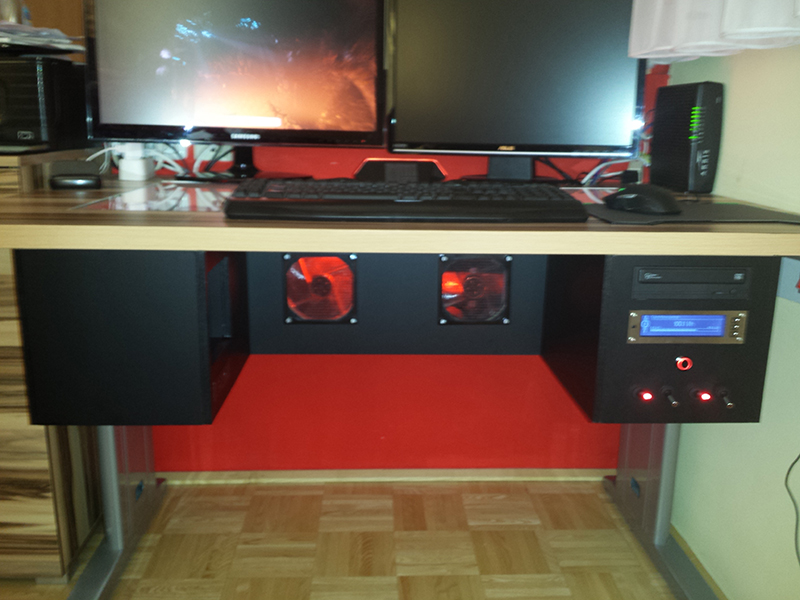

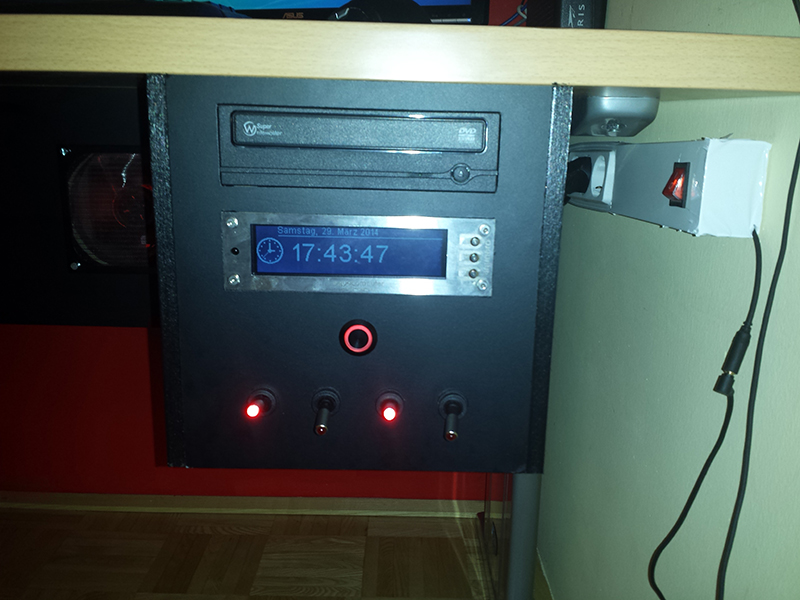

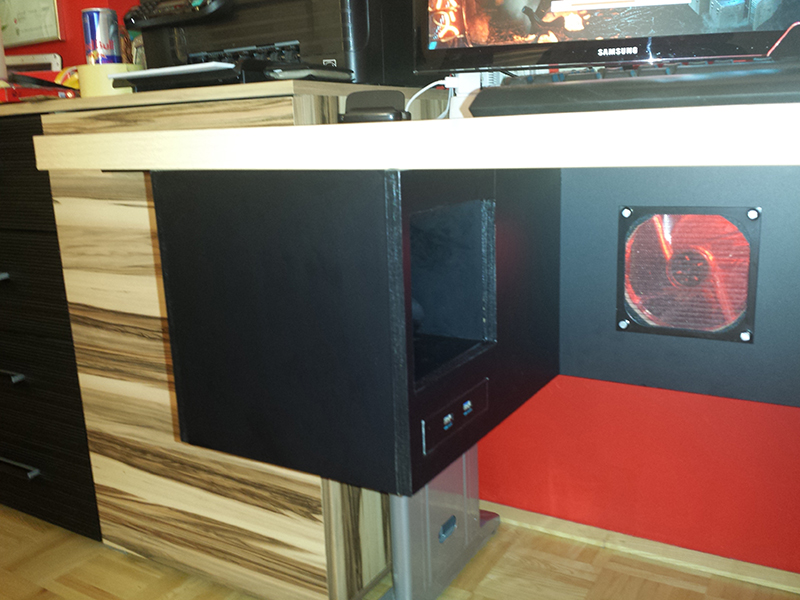

So fertig.

Hier noch der Vergleich:

[table="width: 200, align: center"]
[tr]
[td]
[/td]
[td]
[/td]
[/tr]
[/table]


Zuletzt bearbeitet:
Wirkt erstmal sehr wuchtig... aber nicht schlecht. Kommen bestimmt noch beine drunter, oder? Das (Plexi-)Glas alles aus einer Platte zu machen und die muss dann auch noch ohne Vertrebungen Widerstand bieten ist aber schon eine Herausforderung. Ich würde allerdings die Laufwerke rechts auch zum Fußraum hin öffnen lassen. So hast du von vorne eine cleane Optik. Die Taster / Schalter würde ich auf oder besser unter die Arbeitsplatte legen verlegen.

Wenn du ne Glasplatte mit 1cm nimmst hast du garantiert kein Problem das die dir einknickt ;) Schönes Projekt, gibt ein Abbo!

Ja Beine habe ich nicht eingezeichnet.

Hier ein Bild wie es vorher aussah.




Zuletzt bearbeitet:
Die erste Bilder sehen ja schon mal sehr hübsch aus ;) Was für ein Gehäuse ist das auf dem Ehemalig-Bild?

Vielen Dank für die Auskunft :)

Danke.

Ja es ist zu wenig Platz für die Beine aber ich kann damit leben :)


Zuletzt bearbeitet:
Hi,
ich habe auch vor meinen Computer in den Tisch einzubauen, hättest du noch die Pläne mit Maßen hierzu oder ne CAD-Datei??
Wenn ja, würdest du mir diese zu Verfügung stellen?
Vielen Dank schon einmal..
