PCI-E für USB 3.0 (extern) und USB-C (intern)

[dideldei]

Hallo CB`ler

ich suche eine PCI-E Karte mit mindestens:

3 x USB 3.X

1 x USB-C für einen internen Anschluss für mein Gehäuse.

Im Internet finde ich absolut keinen speziellen Treffer mit diesen Funktion. Eventuell suche ich mit falschen Begriffen oder ist das untypisch, dass ich eine PCI-E Karte suche mit internen Anschluss (USB-C) für das Fronpanel -> Gehäuse. Mein Mainboard hat nämlich keinen USB-C Anschluss aber mein Gehäuse hat eins.

Ich hoffe Ihr könnt mir einen Ratschlag geben.

Grüße dideldei



[BlubbsDE]

USB-C ist auch nur eine Form des Steckers. Und sagt nichts über die Fähigkeiten aus. Einfach eine PCI-E Karte mit internem USB 3 Port nehmen und ein passendes Kabel fürs Frontpanel.

Ergänzung:

Wenn Dein Frontpanel einen USB 3 Gen2 Stecker hat, dann geht auch so was.

https://www.amazon.de/InLine®-USB-3...MQXDD13/ref=sr_1_6?__mk_de_DE=ÅMÅŽÕÑ&dchild=1



[Hauro]

Für diese Anforderungen werden zwei Controller benötigt.

Delock PCI Express x4 Karte zu 2 x USB Type-C™ + 3 x USB Typ-A - SuperSpeed USB 10 Gbps

Chipsatz

• Asmedia ASM3142
• VIA VL822

Delock PCI Express x4 Karte zu 1 x extern USB Type-C™ Buchse mit PD Funktion + 1 x extern USB Typ-A Buchse SuperSpeed USB 10 Gbps (USB 3.2 Gen 2)

Chipsatz

• Asmedia ASM3142

Hier mal Delock > PCI Express > USB



[dideldei]

Ach da lag mein Fehler bei der Suche. Es ist nur die Bauform.

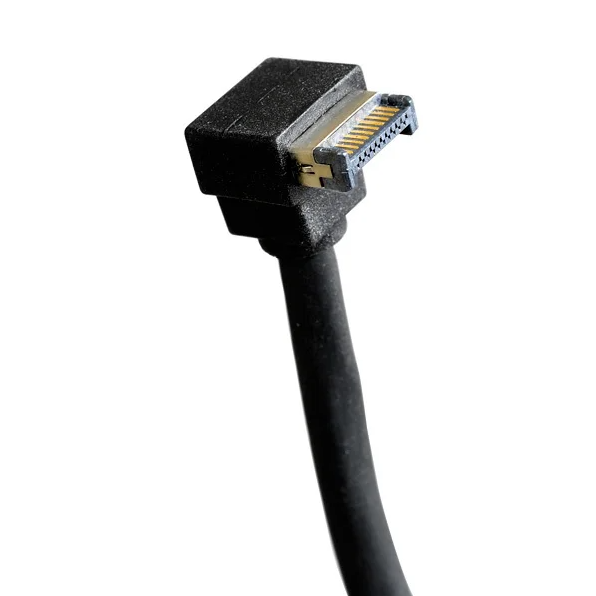

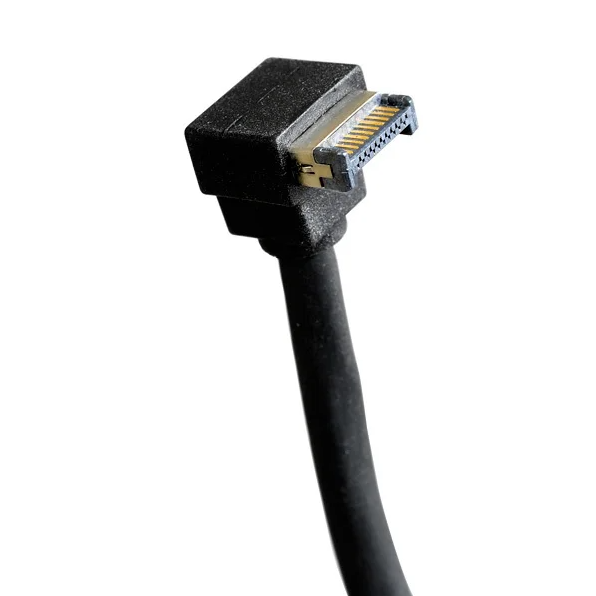

Diesen Stecker besitzt mein Gehäuse aber auf mein Mainboard, gibt es den Stecker leider nicht. (siehe Anhang)

https://www.asrock.com/mb/AMD/B550 Phantom Gaming 4/index.de.asp

https://www.fractal-design.com/de/products/cases/define/define-7-compact/black/

Darum suche ich nach einer internen Lösung und möchte den USB-C (Bauform) am Gehäuse nutzen und gleichzeitig ein paar mehr USB Anschlüsse (hinten) haben.



[BlubbsDE]

Das geht mit meinem verlinkten Adapter. Der kommt auf einen normalen USB 3 Pfostenstecker auf dem Board drauf. Und dann kannst Du noch ne PCIe Karte kaufen mit der Anzahl an Ports, die Du brauchst.



[dideldei]

@BlubbsDE

Wenn ich mich nicht irre, ist der Stecker schon belegt für meine 4 Ports am Frontpannel-Gehäuse). Denn ich habe nur 1 x USB 3.2 Gen1 Header auf mein Board.



[Hauro]

nach einer internen Lösung und möchte den USB-C (Bauform) am Gehäuse nutzen

Das ist ein 20-Pin Key-A Stecker für USB3.2 Gen 2 Typ-C.

USB3.1 Front-Panel Internal Cable and Connector Implementation Document

The receptacle connector mounted on motherboard (MB) is referred to as the header. To provide configuration flexibility of the USB ports on the front panel, this document defines a 20-pin and a 40-pin header. The 20-pin header has two keying options. The 20-pin header with Key-A supports 1 USB Type-C port or 1 Standard-A port. The 20-pin header with Key-B supports 2 Standard-A ports.

Hier mal von Delock

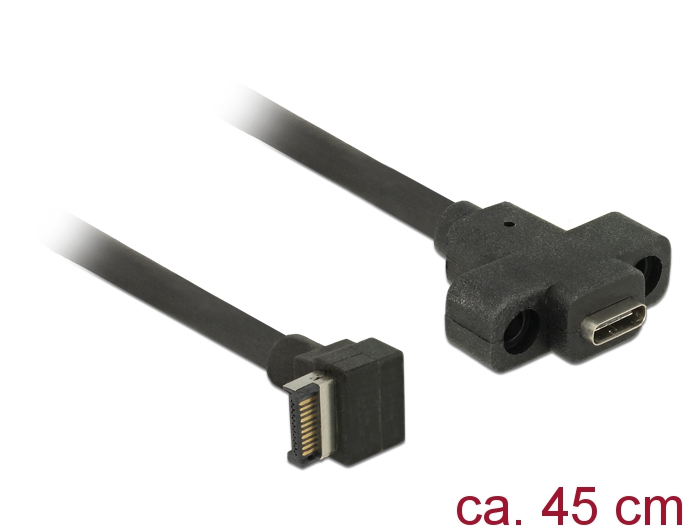

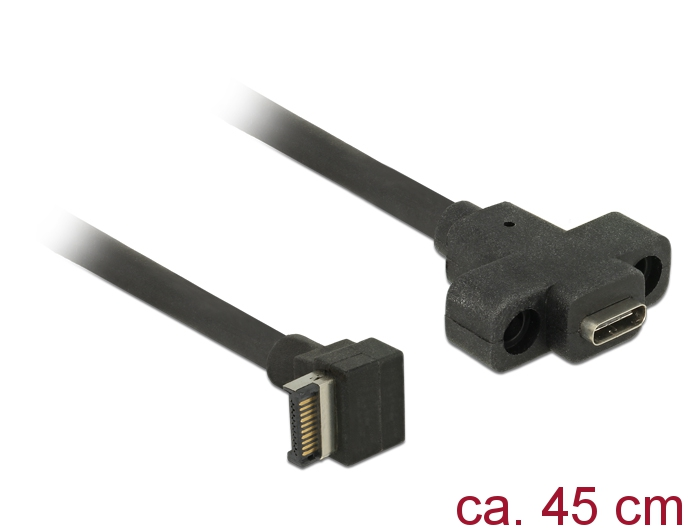

Delock Kabel USB 3.1 Gen 2 Key A 20 Pin Stecker > USB 3.1 Gen 2 USB Type-C™ Buchse zum Einbau 45 cm


USB 3.2 Gen 2 zuvor USB 3.1 Gen 2.



[el osito]

Kenne nur sowas: Delock Konverter M.2 to USB 20pin header



[dideldei]

Für diese Anforderungen werden zwei Controller benötigt.

Delock PCI Express x4 Karte zu 2 x USB Type-C™ + 3 x USB Typ-A - SuperSpeed USB 10 Gbps


Delock PCI Express x4 Karte zu 1 x extern USB Type-C™ Buchse mit PD Funktion + 1 x extern USB Typ-A Buchse SuperSpeed USB 10 Gbps (USB 3.2 Gen 2)


Hier mal Delock > PCI Express > USB

Hallo @Hauro

Der obere link hat kein internen USB 3.1. Die hinteren USB-C Anschlüsse bringen mir nichts. Weisst du was ich meine? Hinten die USB 3.X sind ok aber ich möchte den einen USB-C am Gehäuse vorne nutzen.

Hätte ich blos 20,- mehr für das Board ausgegeben - das war ein Fehler, mist!



[Hauro]

Weisst du was ich meine?

Ja, dies war nur ein Beispiel um zu verdeutlichen, dass dafür zwei Controller benötigt werden, um die Anforderungen abzudecken.

Die Schnittstellenkarte wäre mir auch zu teuer und es bleibt ein Risiko, dass es nicht 100%ig funktioniert. Daher würde ich eher das B550 Mainboard verkaufen und eines nehmen, das direkt die Anforderungen erfüllt.



[dideldei]

Ok, danke für die vielen Ratschläge. Hätte nicht gedacht, dass die Variante für das Nachrüsten so teuer ist. Beim Board hätte ich 20,- mehr zahlen können - ich habe schon recherchiert aber das alles wieder auseinander bauen und zu verkaufen - da belasse ich es lieber so und gehe mit USB-C vorne leer aus.

Mit so einem "Fehlkauf" hätte ich allerdings nicht gerechnet.



[Kasjo]

Geht sowas nicht? Hat zwar hinten raus keine usb 3 aber damit kannste halt die front verbinden.

https://www.amazon.de/Silverstone-P...66362&pd_rd_wg=6btda&pd_rd_i=B08B8VP3K5&psc=1


Gut, der Preis is halt auch nochmal ne Sache an sich ^^.



[dideldei]

@Kasjopaja

Dankeschön. Ich würde das Thema nochmal aufgreifen. Ich habe aus deinem Link eine andere Karte ausgewählt:

https://www.amazon.de/SilverStone-SST-ECU05-PCI-Erweiterungskarte-low-profile/dp/B01D6BMSJK/ref=sr_1_18?__mk_de_DE=ÅMÅŽÕÑ&dchild=1&keywords=PCIE+USB+Intern+extern&qid=1614102622&sr=8-18&th=1

"1x intern USB 3.0 19-pin Anschluss"

Ist der Anschluss für die Form und Datenrate ausreichend für den Typ USB-C? (Oder vertausche ich da wieder etwas...)

Ab wann ist USB-C möglich? Ab 3.0, 3.1 oder 3.2? Hat das auch mit den 19 Pin`s zu tun?

Vielleicht finden wir ja doch eine Möglichkeit

Ergänzung (23. Februar 2021)

Ok, laut geizhals gibt es auch gar keine Karten mit internen 3.1 Anschlüssen.

https://geizhals.de/?cat=ioexpcard

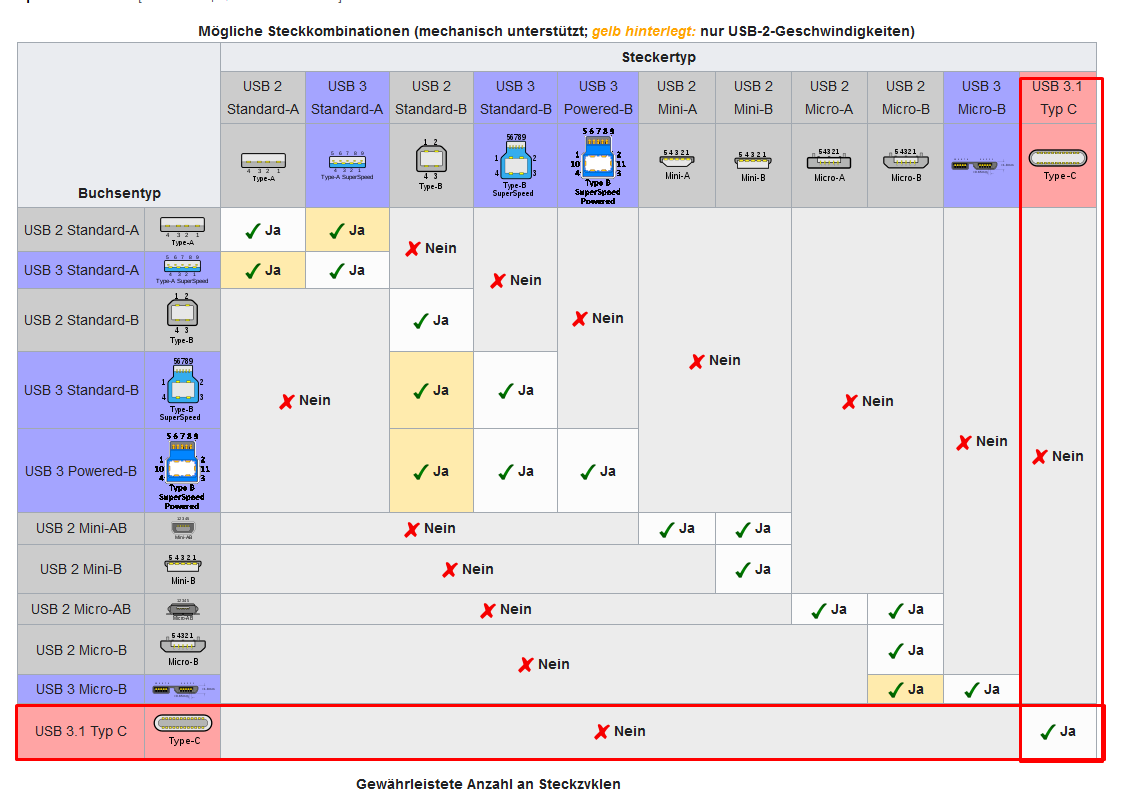

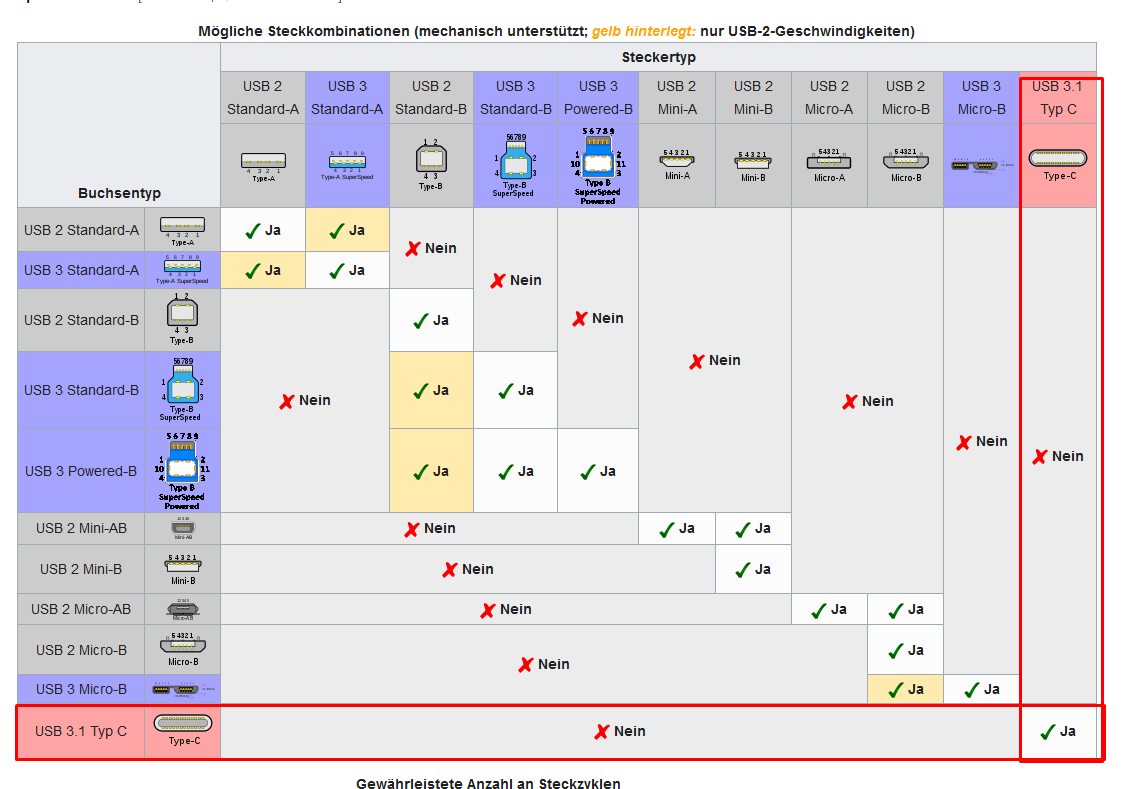

Im Anhang befindet sich ein Datenblatt aus wiki und daraus entnehme ich, dass die Bauform USB-C min. USB3.1 benötigt.

Nach meinem Verständnis, gibt es keine Kombination mit meinen Wünschen.



[Kasjo]

USB-C is nur n Formfaktor. Wenn es dir ohnehin nicht um die Geschwindigkeit geht, dann gehen auch oben genannte Lösungen der Vorposter. Wenn du aber die Geschwindigkeit von USB 3.2 Gen 2 oder USB 3.1 Gen 2. Haben willst brauchst du halt meine Karte.

Es gibt im netz Tabellen was welche USB gen schaffen muss oder sollte. Unabhängig davon ob Stecker A oder C genutzt wird.

USB C wie du es nennts ist wiegesagt nur der Stecker. Die frage ist eher welchen Speed er schaffen soll/muss und nachdem du das weißt, entscheidet sich, welche Stecker karte oder Adapterlösung du nutzen solltest.

Das is ähnlich M.2 bei ssds.

(Wer Fehler findet darf sie gerne berichtigen)



[el osito]

Die von dir ausgewählte Karte ist falsch. Der 19 Pin USB Header bietet nur USB 3.0 und du benötigst noch einen Adapter (Post 2).

Es muss der 20 Pin Header sein, um den USB Typ C voll nutzen zu können.



[dideldei]

Danke Euch beiden für die technischen Erklärungen.

@el osito Ok, ich hatte die Karte nur in den Raum gestellt für die Frage. Die habe ich mir ja fast selbst beantwortetn. Danke für die Bestätigung mit den 20 Pins - das habe ich mir schon fast gedacht.

@Kasjopaja Ok, vl. findet du jetzt noch eine Karte(mit den gleichen technischen Details wie deine vorige) mit min. 2 x USB extern und ich bin zufrieden



[Kasjo]

naja, es gibt schon Adapter für das Pin Problem. Eine der karten da oben und diesen Adapter:
https://www.amazon.de/MZHOU-Interner-19-Poliger-Header-20-Poliger/dp/B08N4LQJJN/ref=sr_1_12?__mk_de_DE=ÅMÅŽÕÑ&dchild=1&keywords=Intern+3.1+A-Key+20+Pin+pcie&qid=1614105896&quartzVehicle=93-270&replacementKeywords=intern+3.1+a-key+pin+pcie&sr=8-12

Nur in wie weit es da Probleme geben kann, entzieht sich meiner Kenntnis. Zumindest aber die 19 vs 20 Pins scheinen kein Hindernis zu sein. Und wie ElOsito schon angesprochen hat, ist die frage ob USB_C bei dir voll genutzt werden soll. Den der Adapter machts nur passend, mit abstrichen halt.

Und ich denke auch nicht das es eine Karte wie du sie suchst gibt. Wurde ja schon angeschrieben das dann zwei Controller gebraucht werden und dafür wird der Anwendungsbereich zu speziell sein das da jemand as draus bastelt. Denke aber auch nicht das man zwei Controller gleichzeig über einen pcie slot laufenlassen kann. Deshalb gibts wohl nur Entweder, oder.



[dideldei]

Wie gesagt, auf mein Board hab ich kein Platz mehr für diesen Adapter.(Board ist oben gelistet) Denn dieser ist nicht mit Pins verlötet (das suggiert ja, dass ich da ein kleinen Fehlkauf getätigt habe, ansonsten wäre ich zu dieser Problematik nicht gekommen).

Die Frage ist, wie @el osito erläutert hat, wie viel Datenverlust man bei 19 Pins bekommt. Weil 100% erreicht man für 3.1 nur mit 20 Pins.



[el osito]

https://de.wikipedia.org/wiki/Universal_Serial_Bus#Datenraten
https://en.wikipedia.org/wiki/USB#Naming_scheme
5Gbit/s bei USB 3.2 Gen 1 (aka USB 3.0)
vs
10Gbit/s bei USB 3.2 Gen 2
