PCIE Slot defekt gemacht

[Daniel161281]

Hallo,

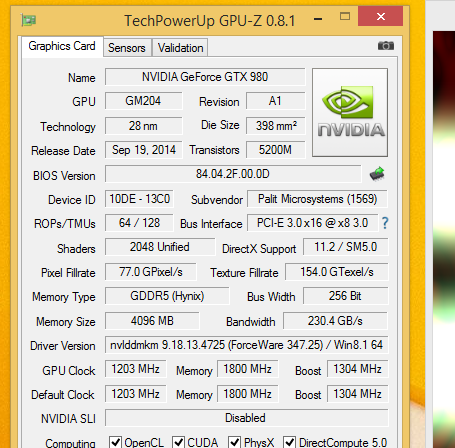

leute mir ist heut was dummes passiert wollte die Grafikkarte wechseln und beim Ausbau hab ich vergessen bei der Halterung den Klipp zu betätigen nun ist mir die Leiste vom Slot mit rausgezogen und die Pins liegen frei kann ich den Riegel wieder auf die Pins schieben wenn ja wie? Hab zur zeit die Graka im dritten slott stecken da Zeit mir das Tool aber nur bei der Lane anzeige x8 anstatt x16 siehe Anhang. Board Asrock 99extreme 4

Bitte um hilfe



[rolfschneider12]

8 lanes reichen vollkommen bei pcie 3.0



[Daniel161281]

ja aber möchte das evtl trotzdem reparieren. Bekomm ich den slot wieder da rein? Pins sind etwas verbogen



[SpiII]

Foto!! xD



[Hc-Yami]

Pins gerade biegen und wieder drauf schieben. Das würde ich in aller Ruhe machen und ggf. das Board dafür aus dem Gehäuse nehmen.



[Sgt.4dr14n]

http://geizhals.at/de/asrock-x99-extreme4-90-mxgvl0-a0uayz-a1148673.html

Erweiterungsslots: 3x PCIe 3.0 x16 (2x x16, 1x x8)



[PsychoPC]

Besser nicht selber machen wenn du es nicht kannst, auch wenn es klappen sollte kann was schief gehen, und wenn dann deine graka einstecks und das Board wieder in betrieb nimmst könnten kurzschlüsse oder zerschiessen der Graka passieren.



[Daniel161281]

http://geizhals.at/de/asrock-x99-extreme4-90-mxgvl0-a0uayz-a1148673.html

Erweiterungsslots: 3x PCIe 3.0 x16 (2x x16, 1x x8)

ich hab es in dem Slot über den kleinen slot ist das die 8x Lane?



[miac]

Steht doch im Handbuch, welcher Slot das ist.



[Biggunkief]

Wenn du das Board hast dann nimm einen der oberen beiden



[dhsalamipizza]

Welche CPU hast du? Bei einer 28 lane CPU ist glaube ich nur der Erste x16.



[Daniel161281]

3 x PCI Express 3.0 x16 Slots (PCIE1 @ x16 mode; PCIE3 @
x16 mode; PCIE5 @ x8 mode)
* If you install CPU with 28 lanes, PCIE1/PCIE3/PCIE5 will run
at x16/x8/x4.
* If M.2 PCI Express module is installed, PCIE5 will be disabled.
•
1 x PCI Express 2.0 x16 Slots (PCIE2 @ x4 mode)
•
1 x PCI Express 2.0 x1 Slot

Damit sollte der 3 Slot 16x sein

CPU I7 5820k



[Biggunkief]

If you install CPU with 28 lanes, PCIE1/PCIE3/PCIE5 will run at x16/x8/x4.

Somit läuft nur PCIE1 auf 16x. Deine CPU hat nämlich 28 Lanes.
Karte in PCIe1 und gut ist.

Der Slot scheint noch normal zu funktionieren



[Daniel161281]

entfernt

ich sagte ja bereits die Pins liegen frei also kann ich die da nicht drauf stecken -.-



[Biggunkief]

Nein sagtest du nicht. Du hast mit keinem Wort erwähnt welcher genau kaputt ist



[Daniel161281]

sorry also wie kann den slot wieder auf die pins machen? ein paar pins sind krumm



[Pjack]

Board ausbauen, Pins genau angucken und gerade biegen, Slot wieder vorsichtig aufsetzen, testen obs läuft und dann am besten den Slot wieder ankleben.
Hatte das mal mit einem SATA-Port, der hat natürlich viel weniger Pins, deswegen Board unbedingt ausbauen, sonst hat man denke ich keine Chance, den Slot wieder drauf zu bekommen ohne etwas zu verbiegen.



[Biggunkief]

Ohne ein Bild von dem Schaden zu haben kann mann dir nur schwer Tipps geben



[Daniel161281]

Danke für den Tip aber meinen rechner deswegen zerlegen cpukühler abmontieren kabel etc zuviel aufwand dazu vielleicht wenn mal wieder ein CPU Upgrade kommt

Gibt es große Unterschiede zwischen 8 Lanes und 16? Ok muss ich mal das gehäuse aufmachen

Ergänzung (7. Februar 2015)

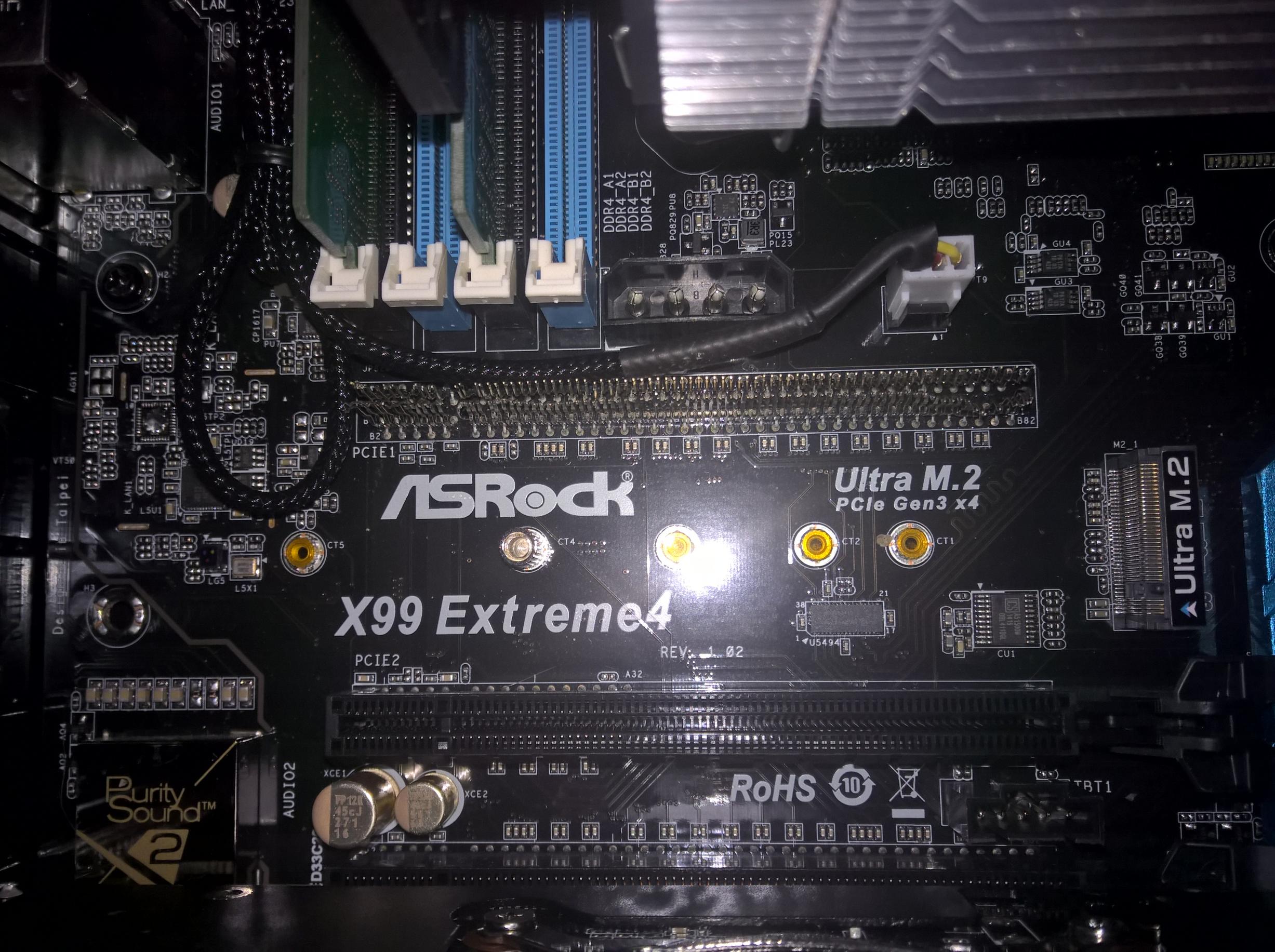

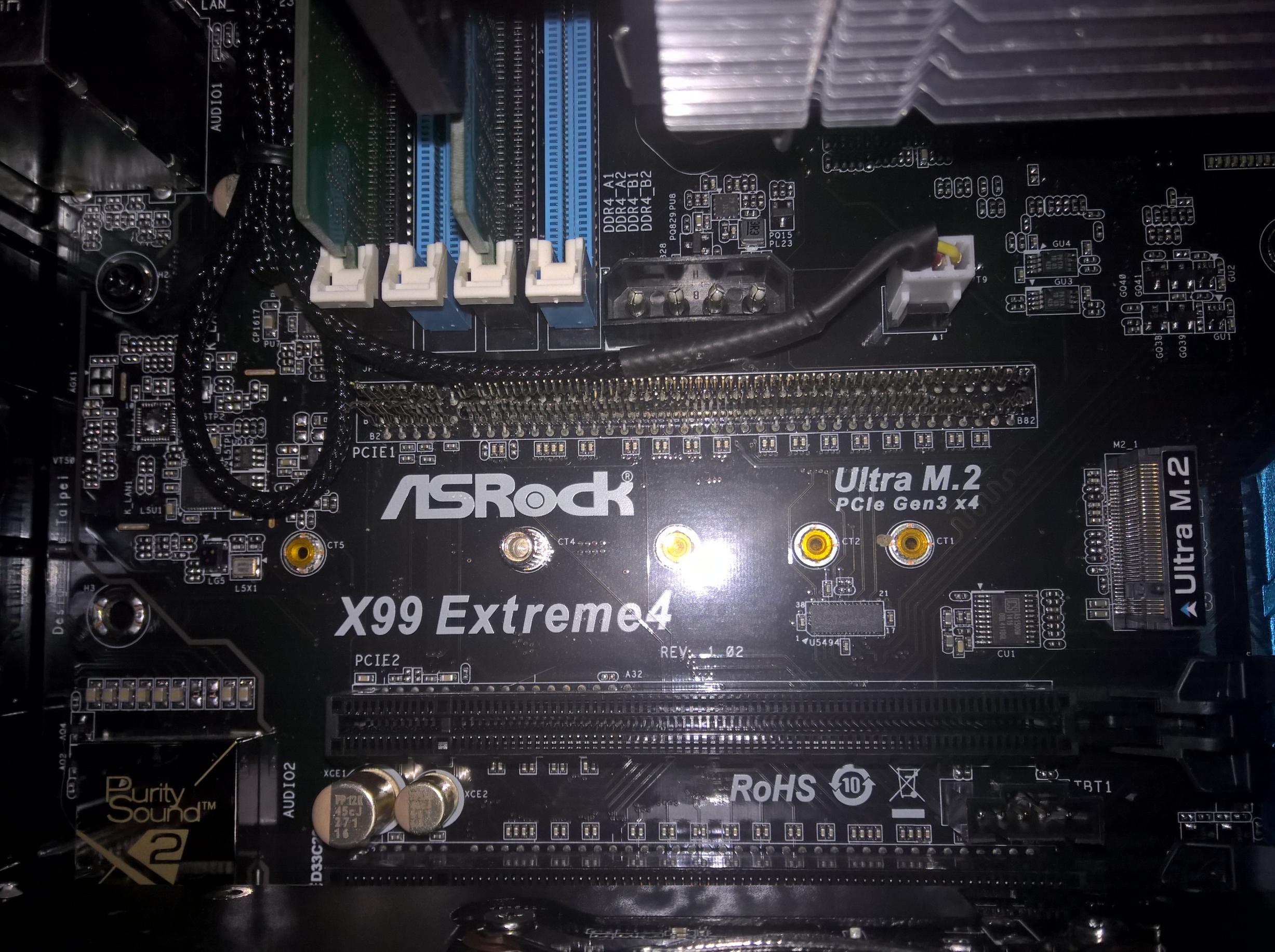

anbei ein bild des schadens



[misterone]

Eine Spitzzange nehmen ( oder Pinzette ) die Pins wieder sehr vorsichtig korrekt zurechtbiegen, ohne zuviel Kraft einzusetzen um diese an den Lötstellen nicht abzubrechen ( ansonsten musst du auch noch löten ). Dann mit elektrisch nichtleitendem Kleber ( Heißkleber ect. ) die Halterung wieder korrekt anbringen und warten bis es fest sitzt.

*edit*

Das ist aber echt blöd gelaufen, naja scheint aber nicht weiter schlimm zu sein. Solltest du ohne weiteres hinbekommen, auch als Laie.
