PCIe USB 3 Karte anschliesen - Stromkabel

[Game5000]

Moin zusammen,

Ich hoffe das dies hier für mein Anliegen das richtige Unterforum ist.

Wie in einem anderen Thread schon beschrieben soll ja bei mir in der nächsten Zeit ein anderer Rechner her. Bis es aber soweit ist bzw. Ich alles zusammengesucht und gekauft habe, muss der alte noch her halten.

Ich habe wie dort auch schon gesagt, wenig Ahnung was Hardwarebau usw. angeht deswegen habt Verständnis für die für euch auch recht simplen Sachen die ich jetzt Frage.

Es geht um folgendes:

Hatte mir vor kurzem eine PCIe USB 3 Karte gekauft um den Rechner etwas zu erweitern. Die hatte ich gebraucht sehr günstig bekommen.

Bei der Karte war jedoch kein Kabel dabei.

Was für ein, sagen wir, Stromkabel ist das und wo wird es genau angeschlossen? An der Karte selbst ist mir klar aber mir geht es um das andere Ende. Wo der Anschluss genau angeschlossen wird.

Wie schon gesagt, fange ich mit solchen Dingen wirklich ABSOLUT von 0 an. Vieles kann man ja selbst einfach probieren. Bevor ich aber irgendwas fetze, frag ich einfach vorher mal. 😉

Anbei mal die Karte.

Wünsche euch allen schonmal einen guten Start ins Wochenende 😊



[Joc]

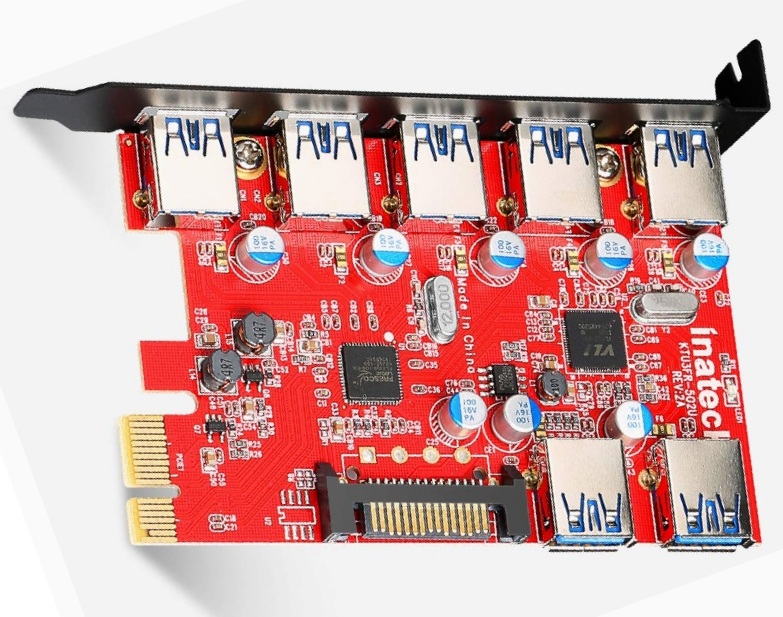

Auf Bild2 unten in der Mitte ist ein Anschluss für einen SATA Stromstecker zu sehen.
Der kommt von einem Kabel des Netzteils, wie du ihn an eine Festplatte anstecken würdest.
(Siehe die gewinkelten Stecker links und rechts außen auf dem vom mir verlinkten Bild)

https://www.rm-computertechnik.de/Shop/picturesbig/7825-WEC-SATA-Y-Stromkabel-2x-gewinkelt.jpg



[Game5000]

entfernt

Wow so früh dann schon eine Antwort.
HAMMER 👍👌👍

Vielen Dank.😊

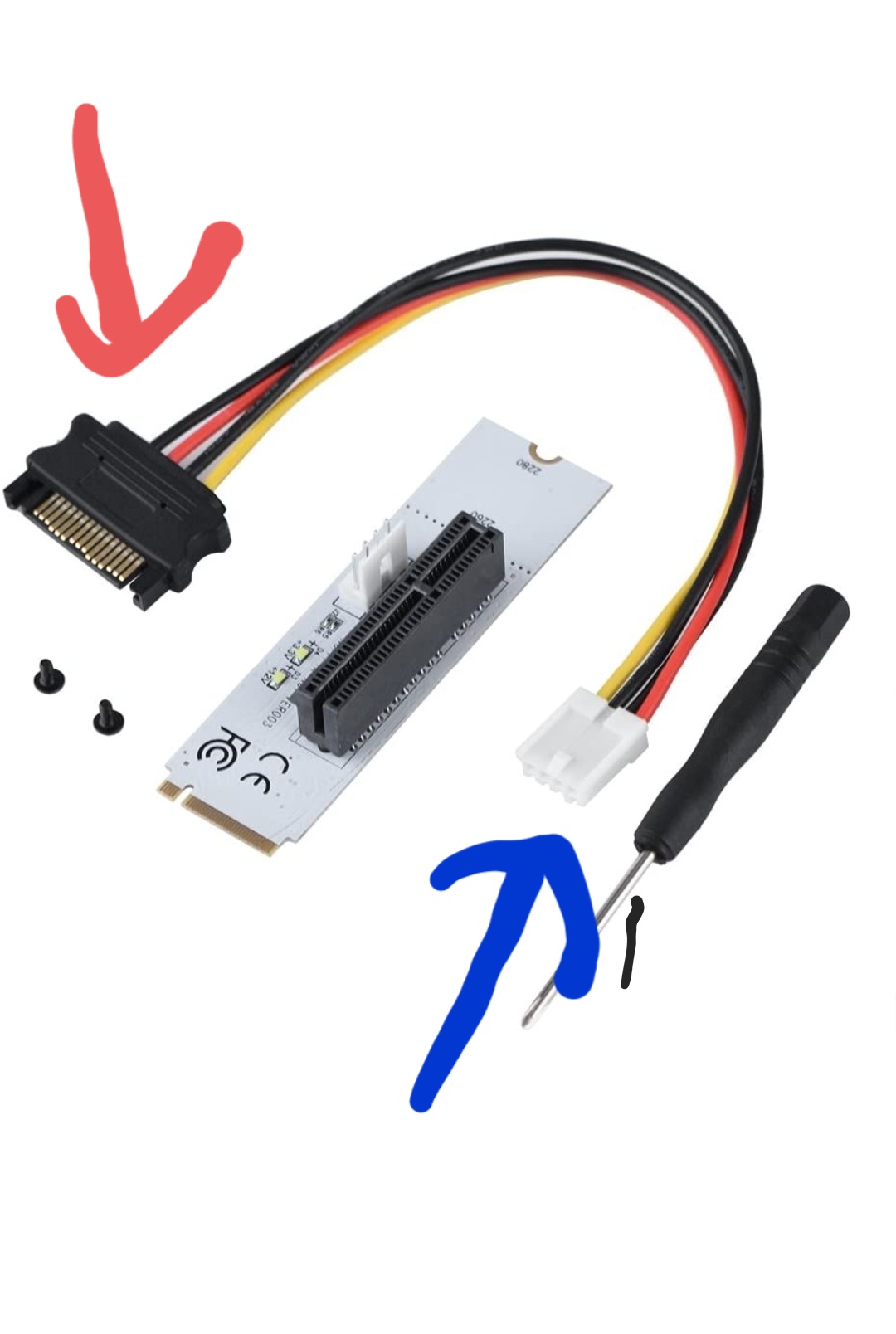

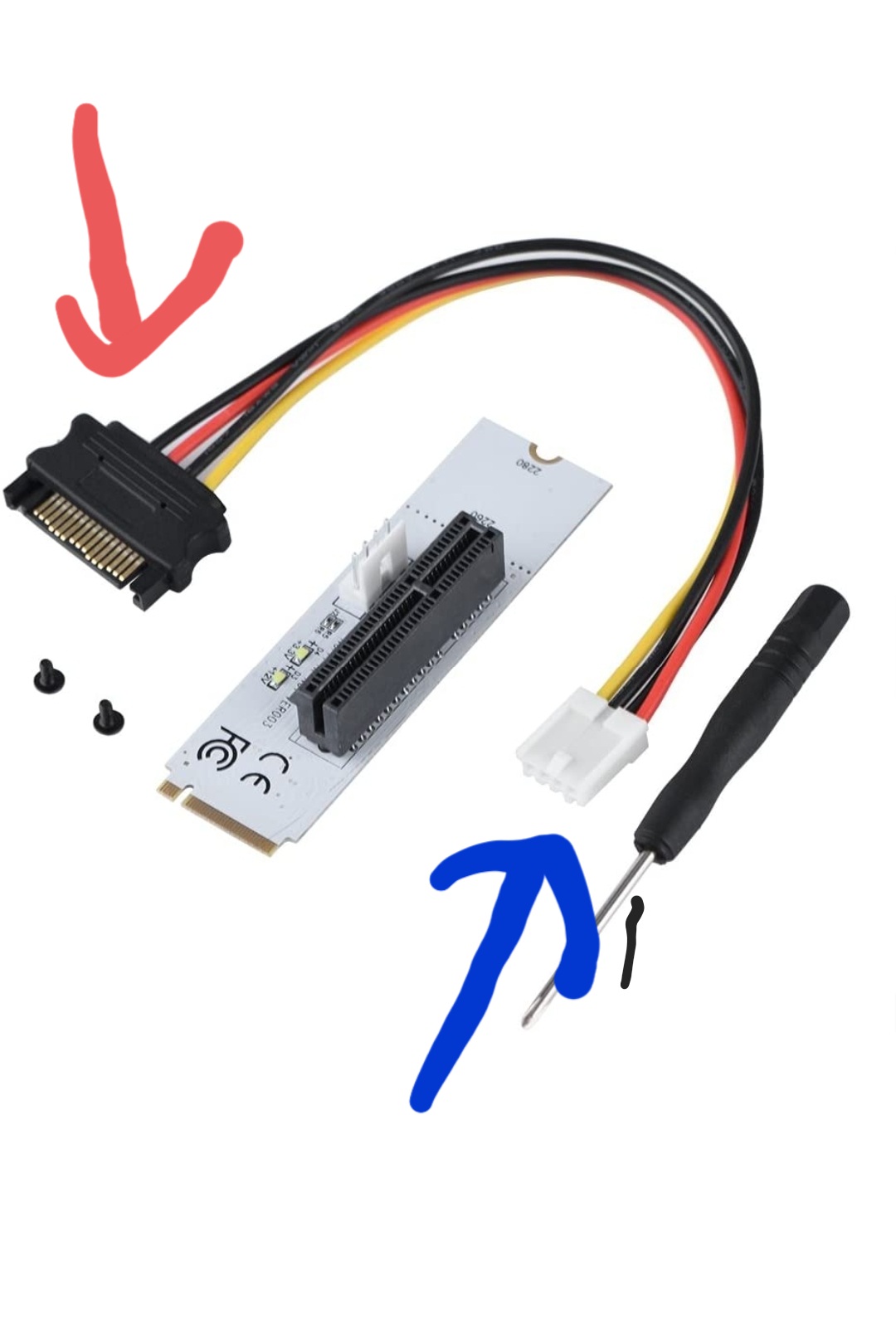

Wäre dies Kabel hier richtig?

https://www.amazon.de/dp/B085RF4F4T/ref=cm_sw_r_apan_glt_i_7F652PM521W6JFA6G1H7

Also der rote Anschluss an die PCIe Karte und der weiße Anschluss an den Strom.

Sehe ich das richtig?



[Motorrad]

Bei der Karte war jedoch kein Kabel dabei.

Dafür ist das Netzteil zuständig! Wie @Joc es schon beschrieben hat, mußt du die Erweiterungskarte mit dem entsprechenden Stecker des Netzteils verbinden (hier Sata- Stecker), was du für gewöhnlich auch im Handbuch der Steckkarte nachlesen kannst/ könntest.

https://www.inateck.com/collections...k-ktu3fr-5o2u-7-port-usb-3-0-pci-express-card
(Siehe dort auch unter Description!)

Handbuch: https://cdn.shopify.com/s/files/1/0485/3766/5699/files/KTU3FR_series_Manual-V7.pdf?v=1607330207



[Game5000]

Dafür ist das Netzteil zuständig! Wie @Joc es schon beschrieben hat, mußt du die Erweiterungskarte mit dem entsprechenden Stecker des Netzteils verbinden (hier Sata- Stecker), was du für gewöhnlich auch im Handbuch der Steckkarte nachlesen kannst.

Alles klar, ich habe mir mal was bestellt.
Danke euch. Falls es doch Probleme geben sollte, melde ich mich 😉



[Joc]

Was hast du bestellt? Die Kabel sollten am Netzteil vorhanden sein.
Maximal eine Verlängerung, oder ein Adapter von Molex auf SATA Strom würden hier Sinn machen, wenn das Netzteil ungünstig ist.



[Motorrad]

Hast du an deinem Netzteil keinen Sata- Stromstecker mehr frei?



[Game5000]

@Joc @Motorrad

Ich hatte es in Erinnerung, dass ich noch Stecker frei hatte. Muss die Kiste nachher nochmal aufschrauben.

Mach ich nachher nochmal, da ich jetzt erstmal was anderes machen muss.

Melde mich nochmal 🙂



[Creeping.Death]

Alles klar, ich habe mir mal was bestellt.

Ein S-ATA Datenkabel wird dir nicht weiterhelfen. Du benötigst, wie die Kollegen hier schon geschrieben haben - ein S-ATA Stromkabel (bzw. einen freien Anschluss an selbigem), welches aber mit Sicherheit bereits an deinem Netzteil dran ist.



[Game5000]

@Creeping.Death @Joc @Motorrad
Hallo Jungs, wie erwartet ist es Kabelnirklich falsch. Dachte ich hätte da richtig geschaut

Hier mal ein Video



[Motorrad]

Was hattest du schreiben wollen? Habe gerade einen Hinweis erhalten.

Konntest du die Karte jetzt auf einfachem Wege an das Netzteil anschließen?



[wrglsgrft]

Er hatte geschrieben, dass das Kabel, wie zu erwarten war, nicht funktioniert.

Welches Kabel er jetzt meinte (das bestellte oder das vom Netzteil) hat er nicht erwähnt.



[Motorrad]

Hier mal ein Video

Dann bitte auch verlinken!

Welche Stecker hast du noch frei am Netzteil? Ist das so schwer einmal nachzusehen!?



[Game5000]

@Motorrad
Grüße dich, sorry für die späte Antwort.
Gestern kam dann noch etwas dazwischen und ich bin dann nicht mehr dazu gekommen.

Also ich hatte mir folgendes bestellt.

AKYGA AK-CA-11 SATA Stecker auf Molex 4 pin Buchse Adapter Kabel 15cm https://www.amazon.de/dp/B07TWFWQD4/ref=cm_sw_r_apan_glt_i_N4B1YXJDHM8E65J8G328?_encoding=UTF8&psc=1

Dachte, ich kann das dann an die Anschlüsse kriegen. Aber ist nicht so.



[Joc]

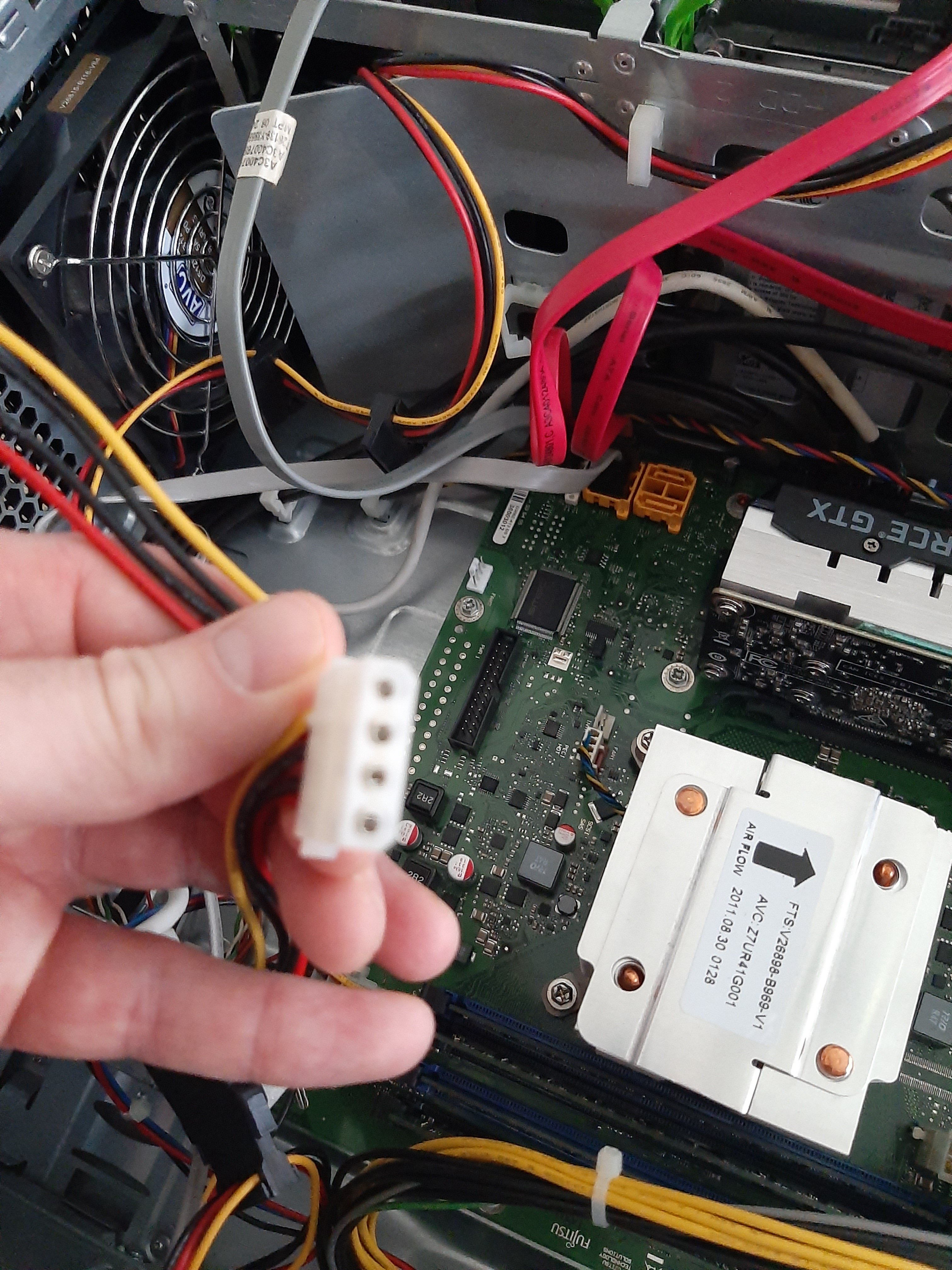

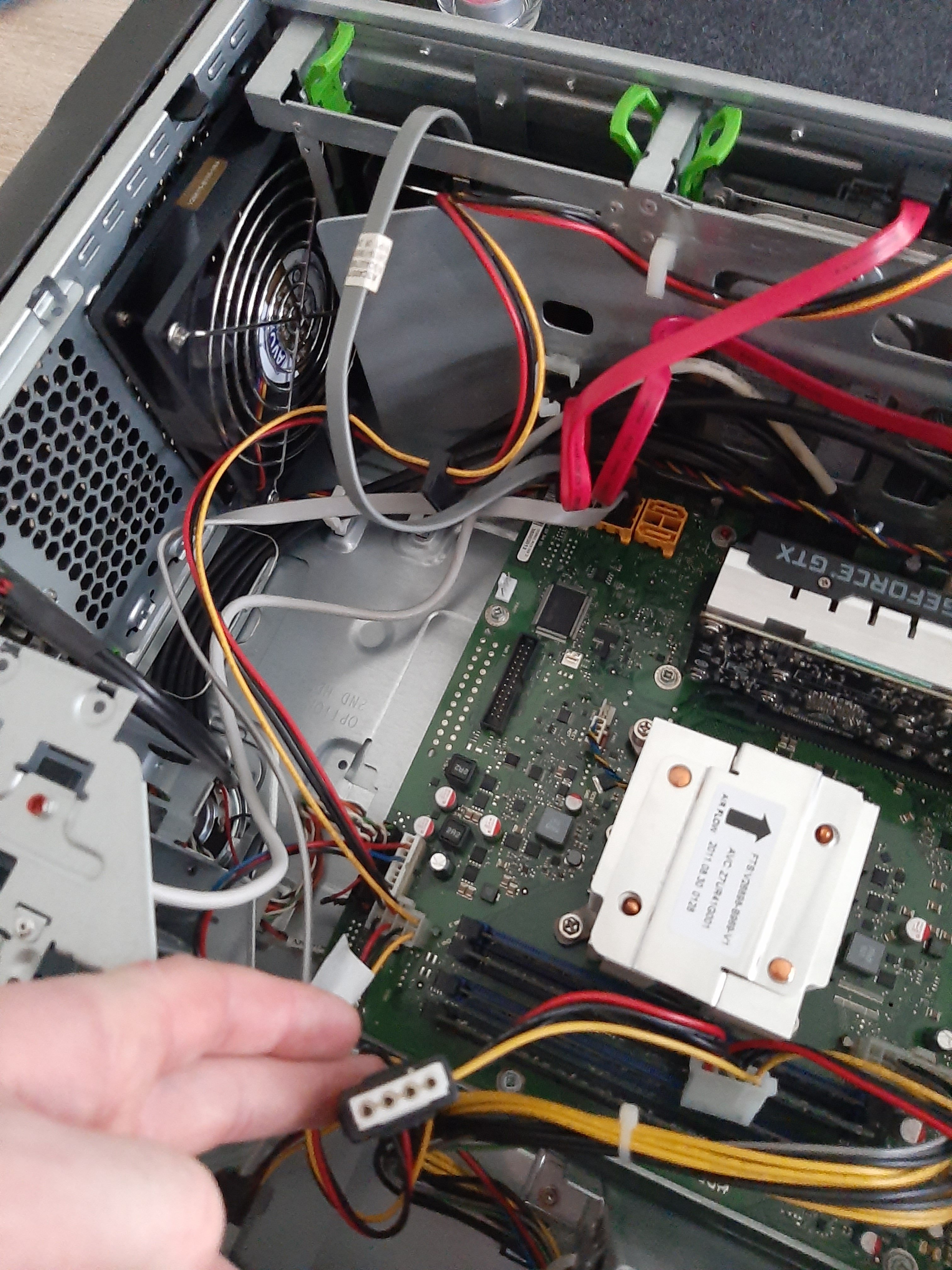

Der Stecker an den du den nutzlosen Adapter angesteckt hast, kommt direkt an die Karte.
Sollte der zu kurz sein kannst du ihn mit sowas verlängern: klick



[Ralfii]

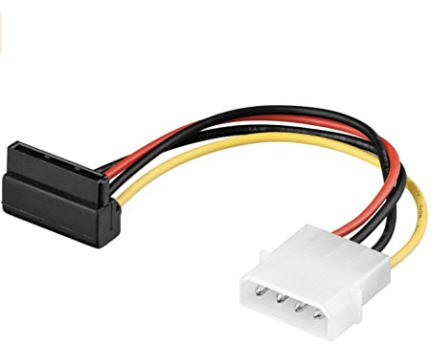

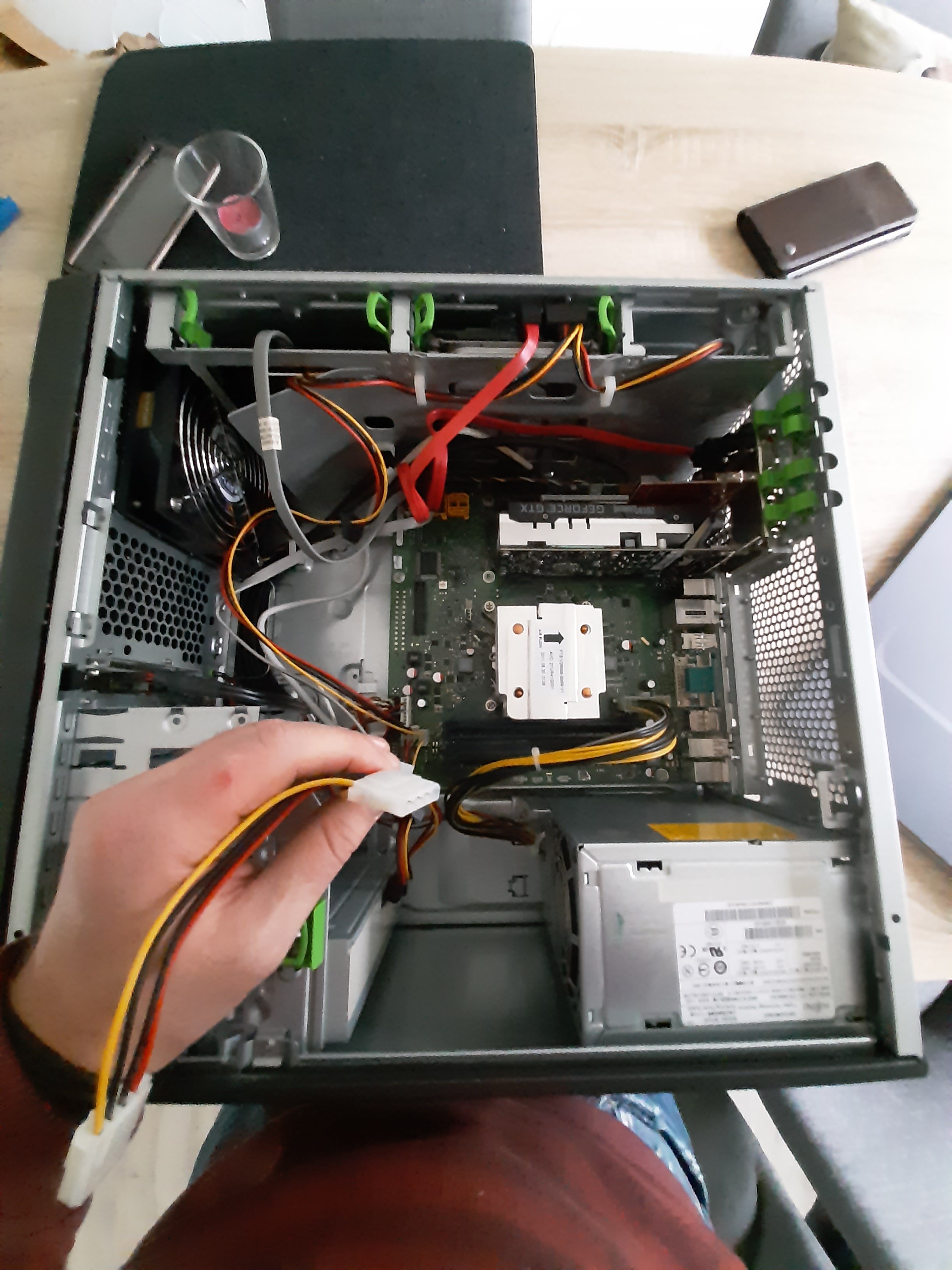

Mir schein eher, das ein einen einfach Adapter vom alten Molex Festplatten/5-1/4 Anschluss auf Sata braucht, weil er nur diesen noch frei hat, und mit einer Sata verlängerung nichts anfangen kann, er braucht einen adapter von "alt" auf Sata:

https://www.amazon.de/PHD-Parent-Sa...pY2tSZWRpcmVjdCZkb05vdExvZ0NsaWNrPXRydWU&th=1

Der PC sieht auch nach einem OEM PC mit speziellem Netzteil aus, es ist ja kein 24Poliger ATV Stecker vorhanden.



[Joc]

entfernt

Ach so die Molex sind übrig und kommen vom Netzteil und nicht vom gekauften Adapter, ja dann ist das richtig.



[Ralfii]

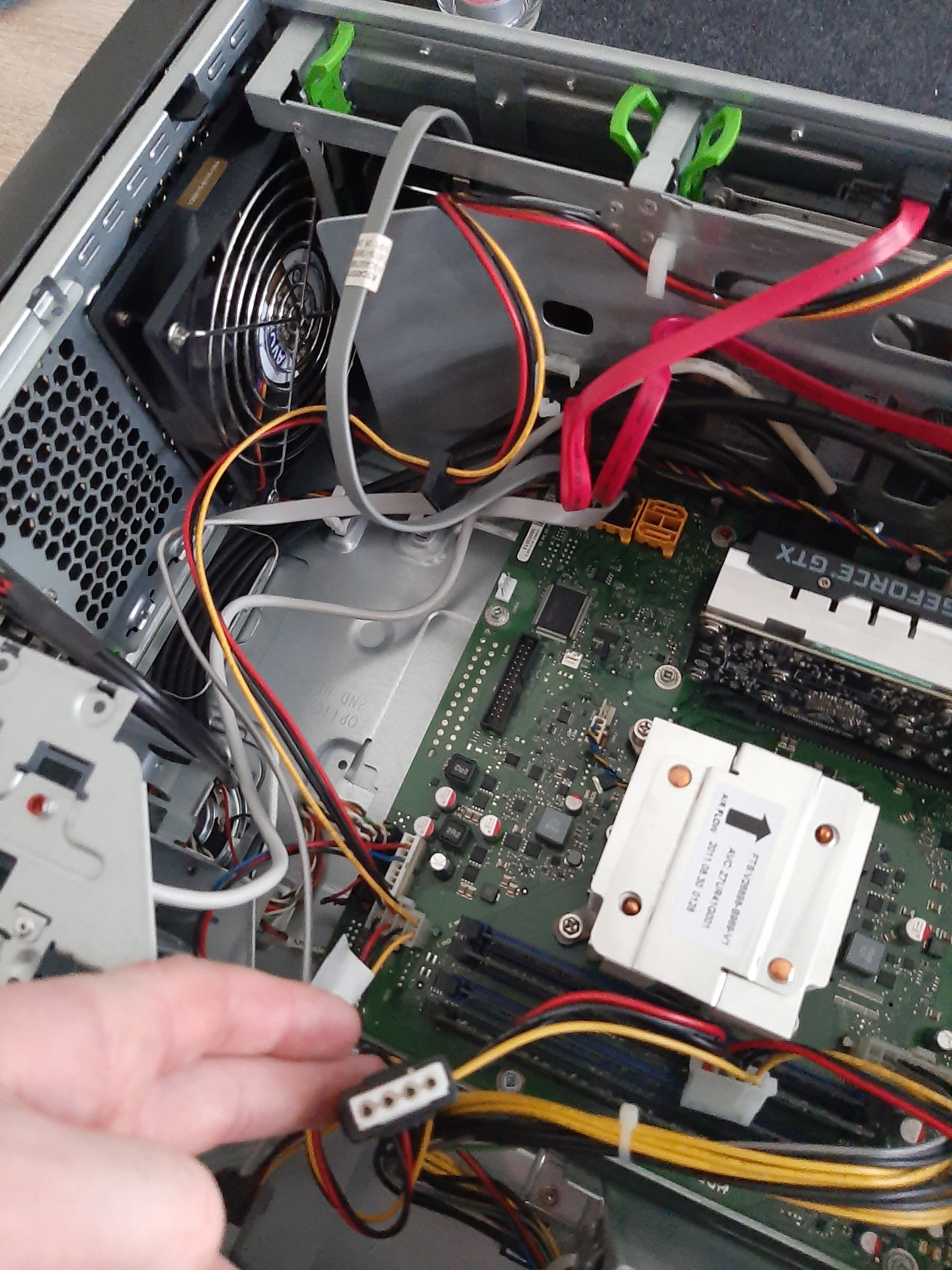

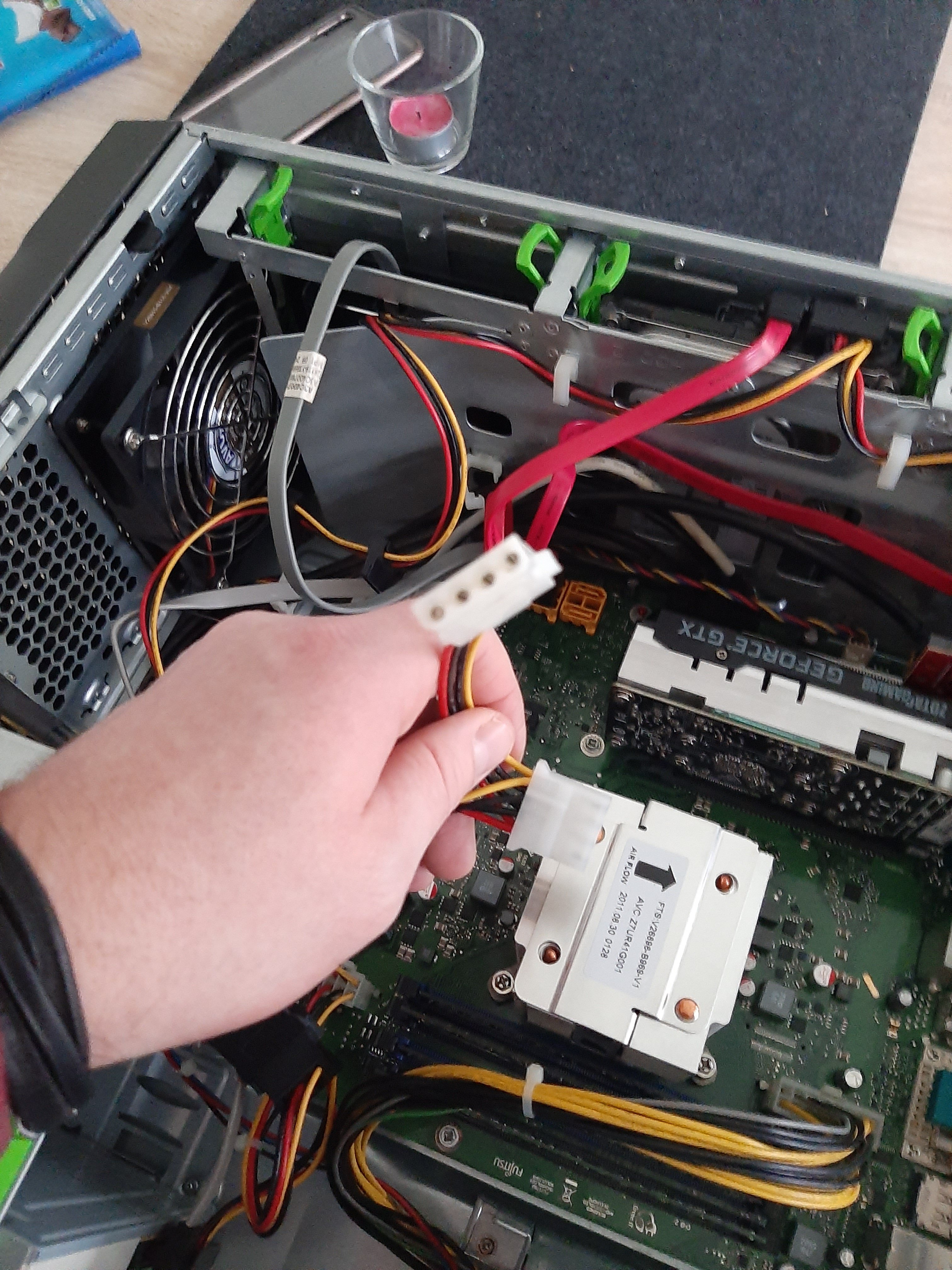

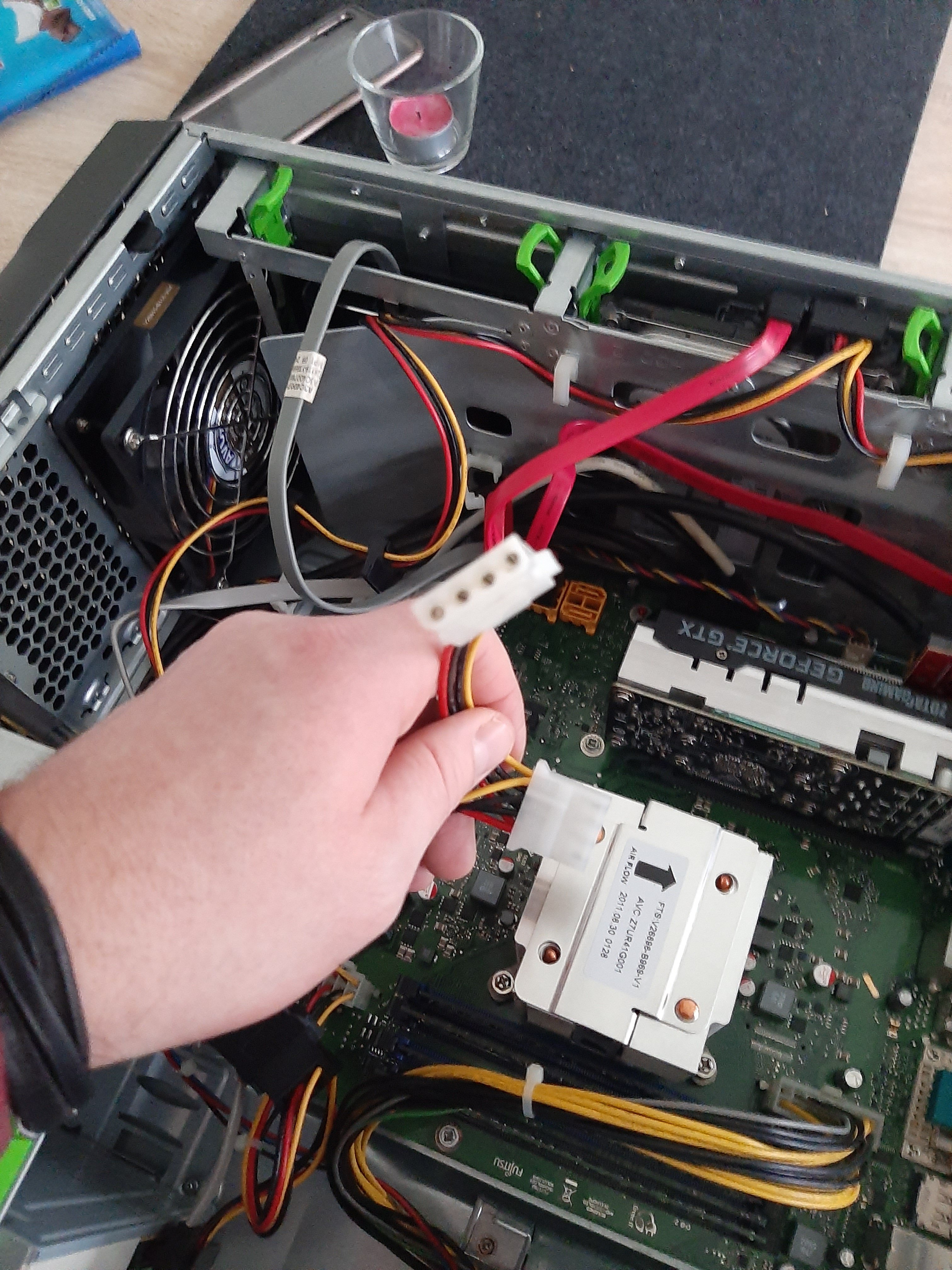

Ich schätze das so, wobei auf dem zweiten Bild von ihm könnte unter seiner Hand ein Sata Stecker sein.

Aber mit dem Adapter könnte es laufen, vorausgesetzt die Karte braucht keine 3,3 Volt, der den Molex hat und 5V und 12V



[Joc]

@Game5000

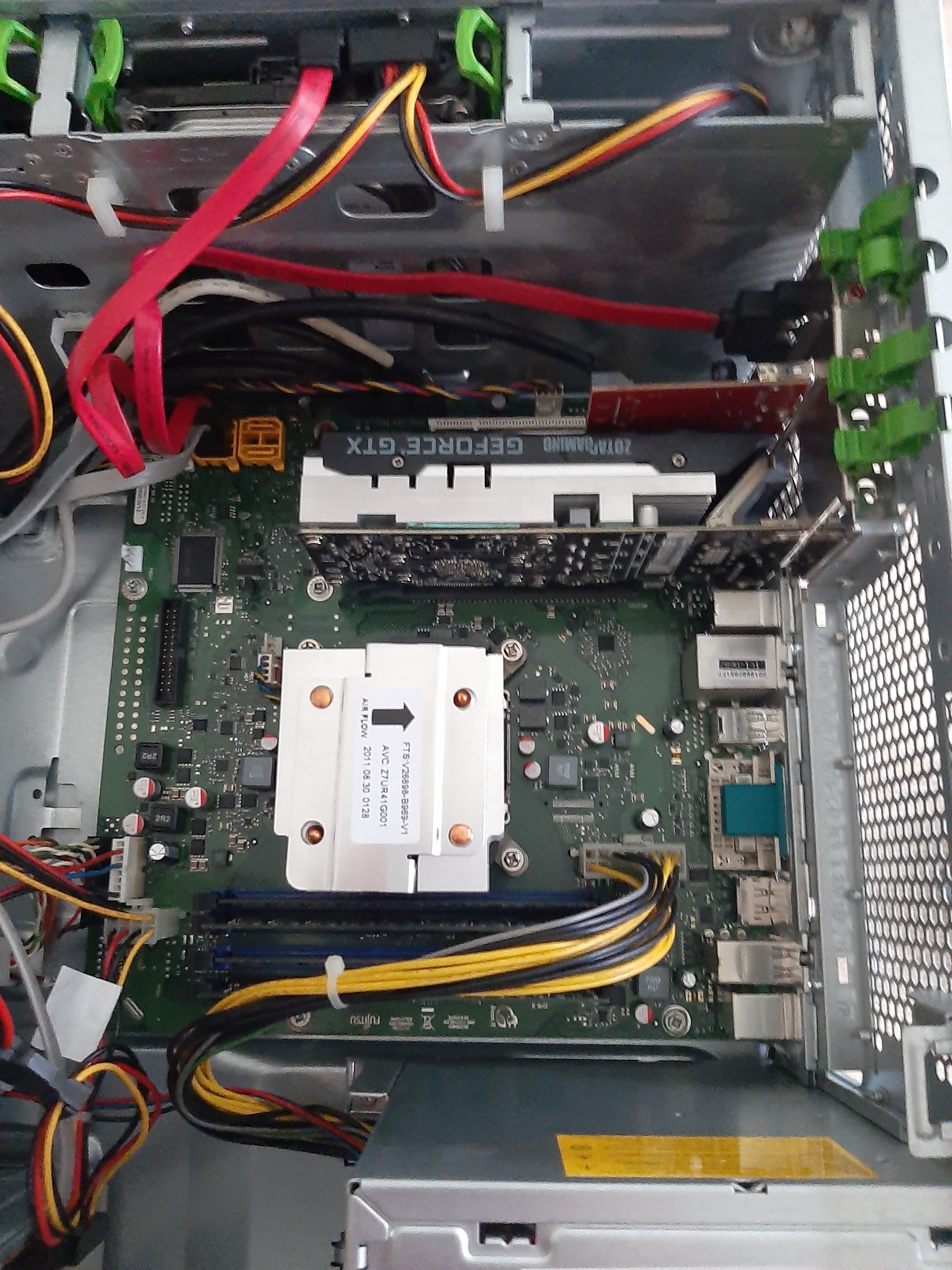

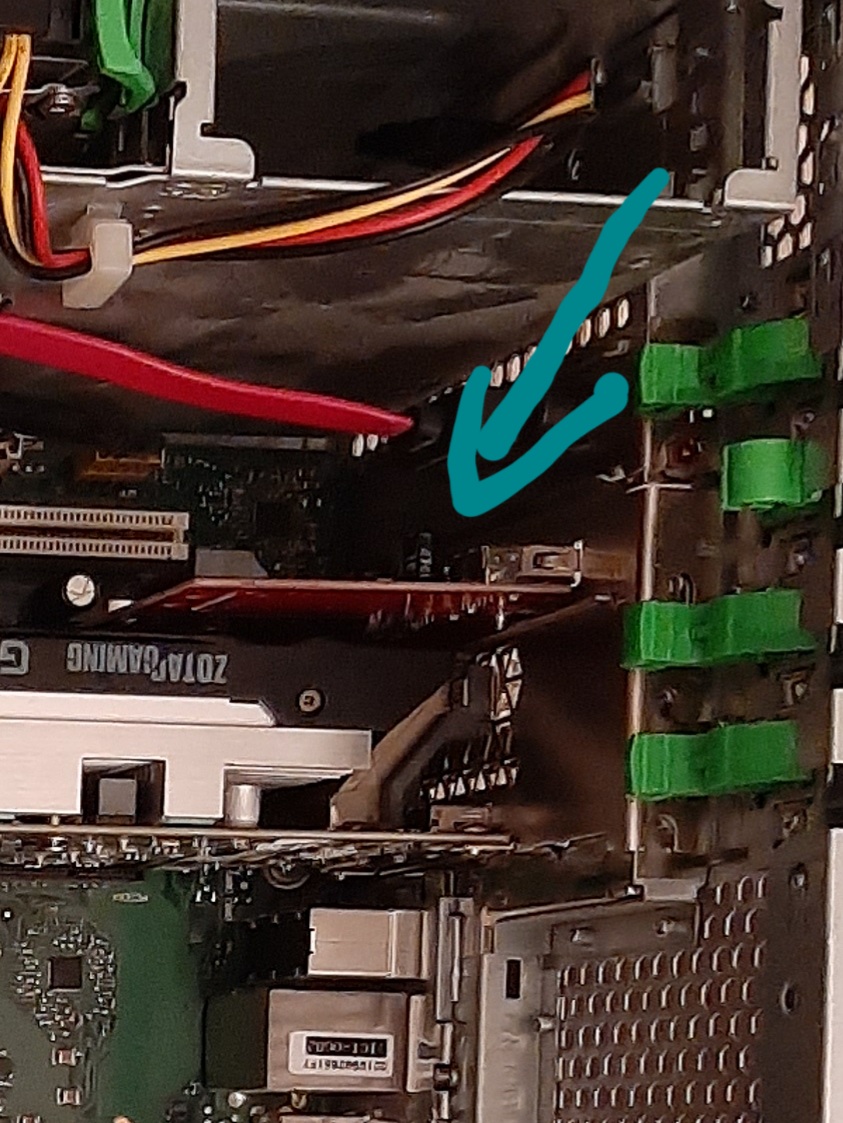

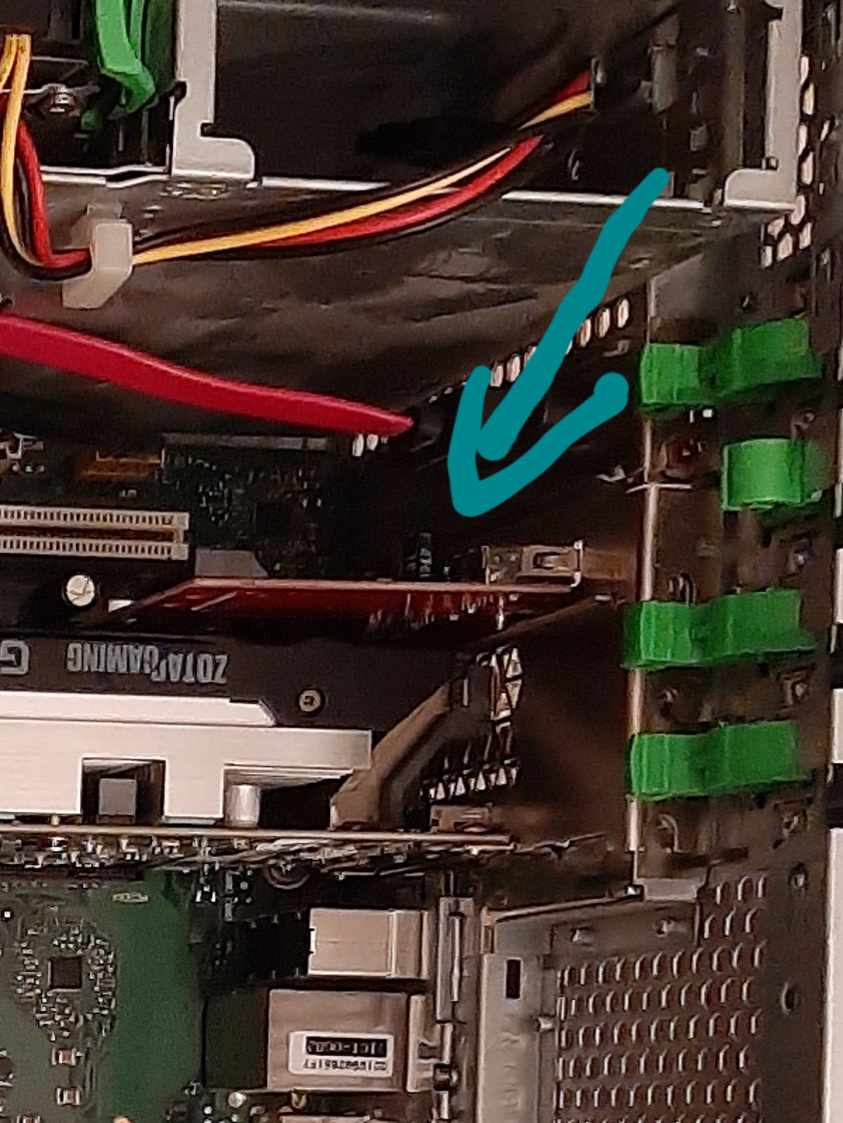

Wo geht denn das markierte Kabel hin? Kommt da noch ein SATA Stromanschluss, oder ist das irgendwo eingesteckt?



[Motorrad]

Dachte, ich kann das dann an die Anschlüsse kriegen. Aber ist nicht so.

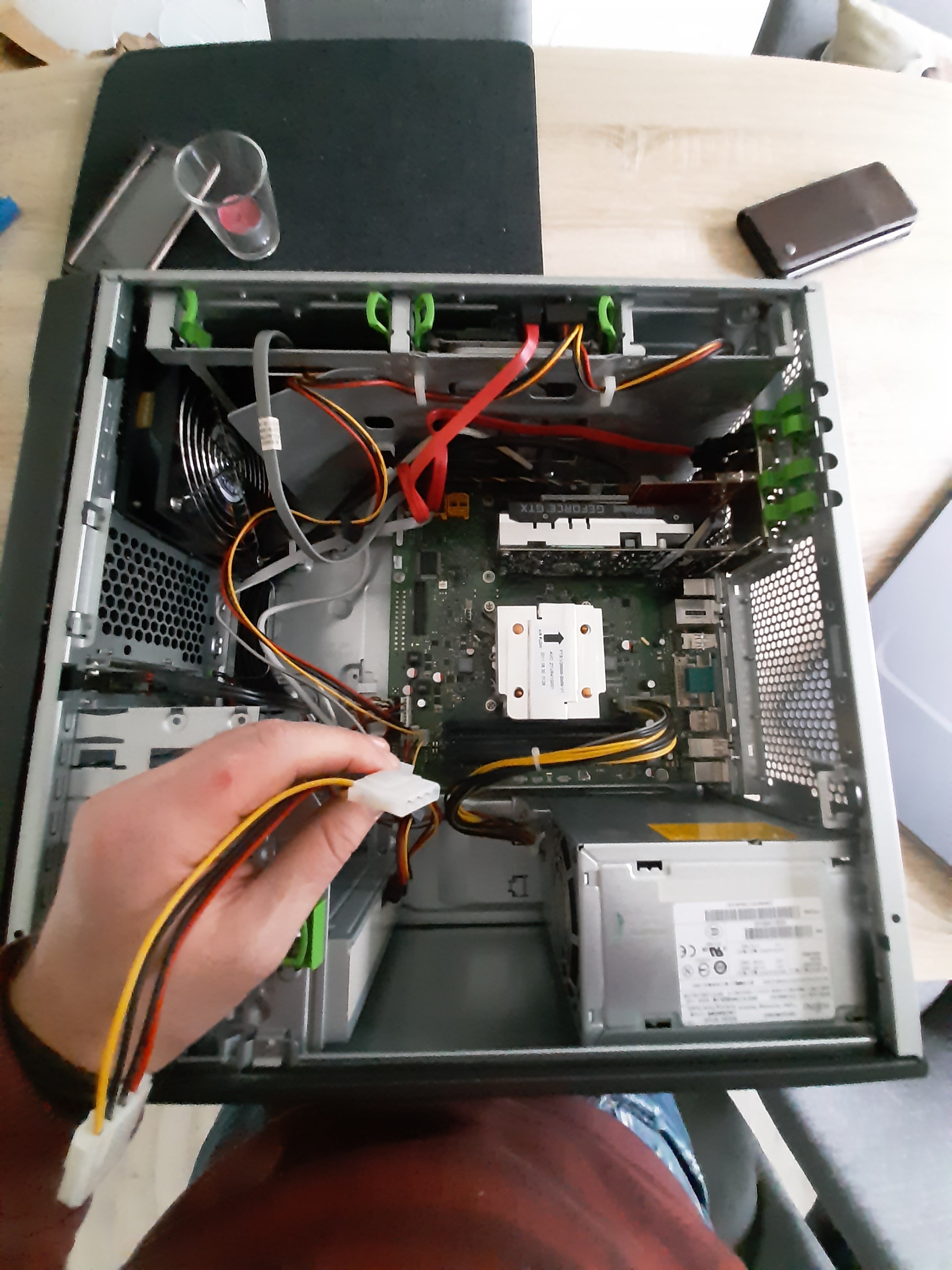

Du hast also nur solche Stromstecker wie auf deinem Bild1? Dann brauchst du ein Adapterkabel von Molex nach Sata, so wie es auch ursprünglich dem Produkt beilag!

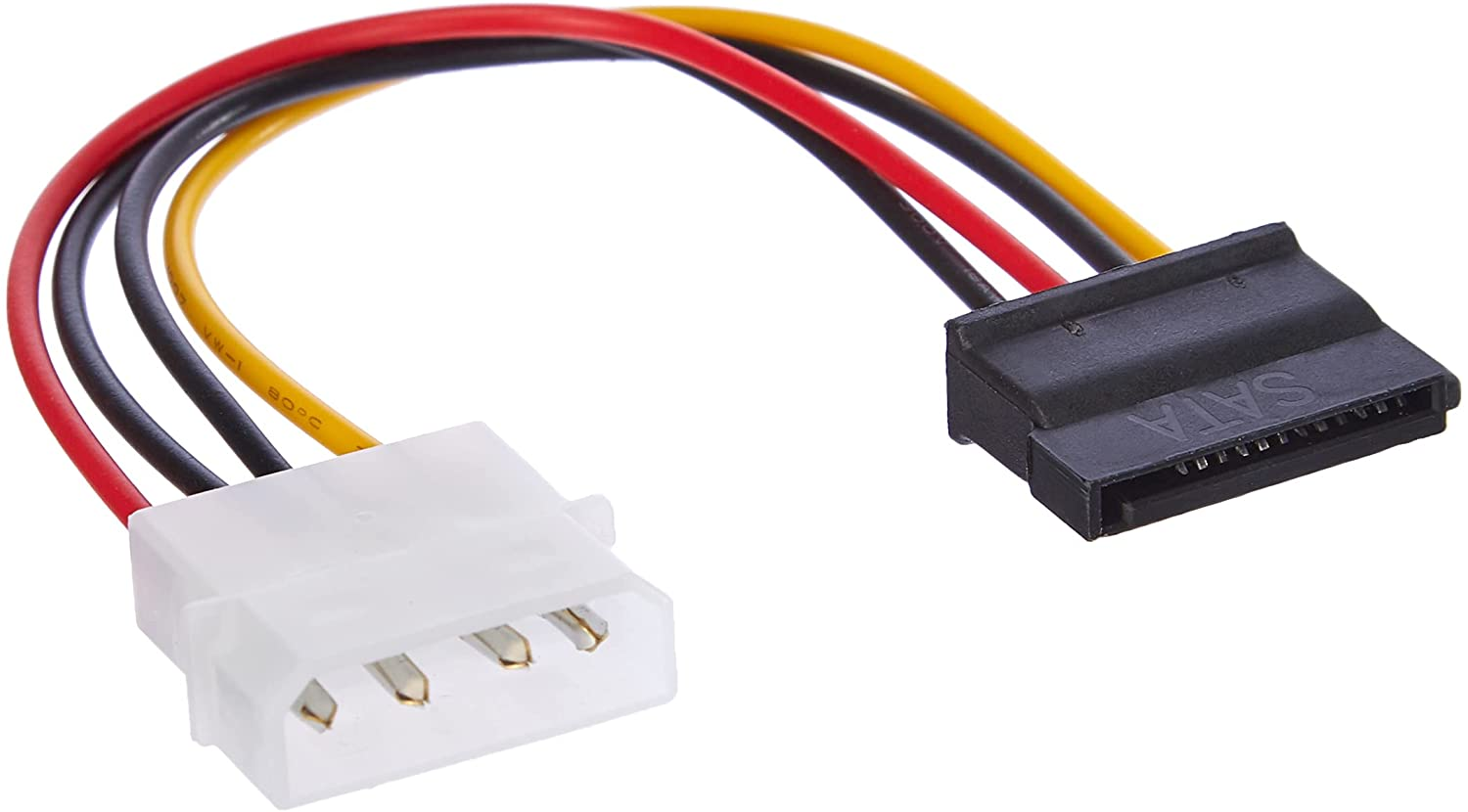

Also dann sowas in der Art:

https://www.amazon.de/Akyga-AK-CA-17-Stecker-Buchse-Adapter/dp/B07TWFWZ7Y


Beilagen deiner Controller- Karte mit Hinweis:
