PCIe Versorgungen?

[4711Austria]

Hallo!
ich stehe vor dem nächsten Rätsel

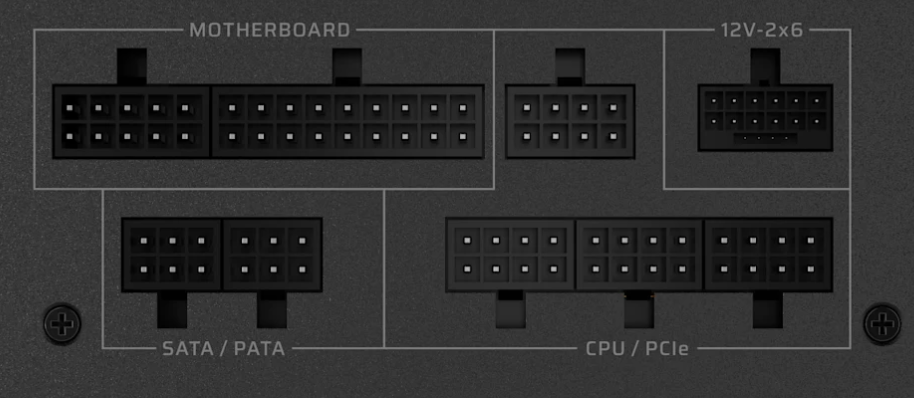

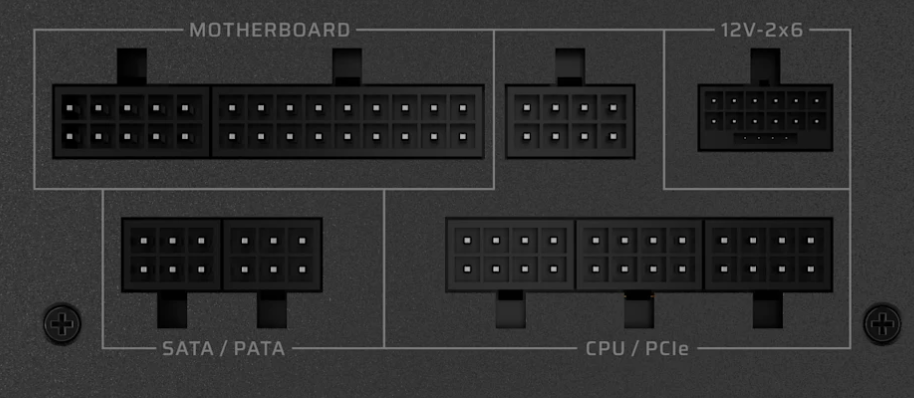

ich habe das Corsair RMe RM1000e ATX3.1 PCIe5.1 Netzteil, das MSI B850 Tomahawn MB.

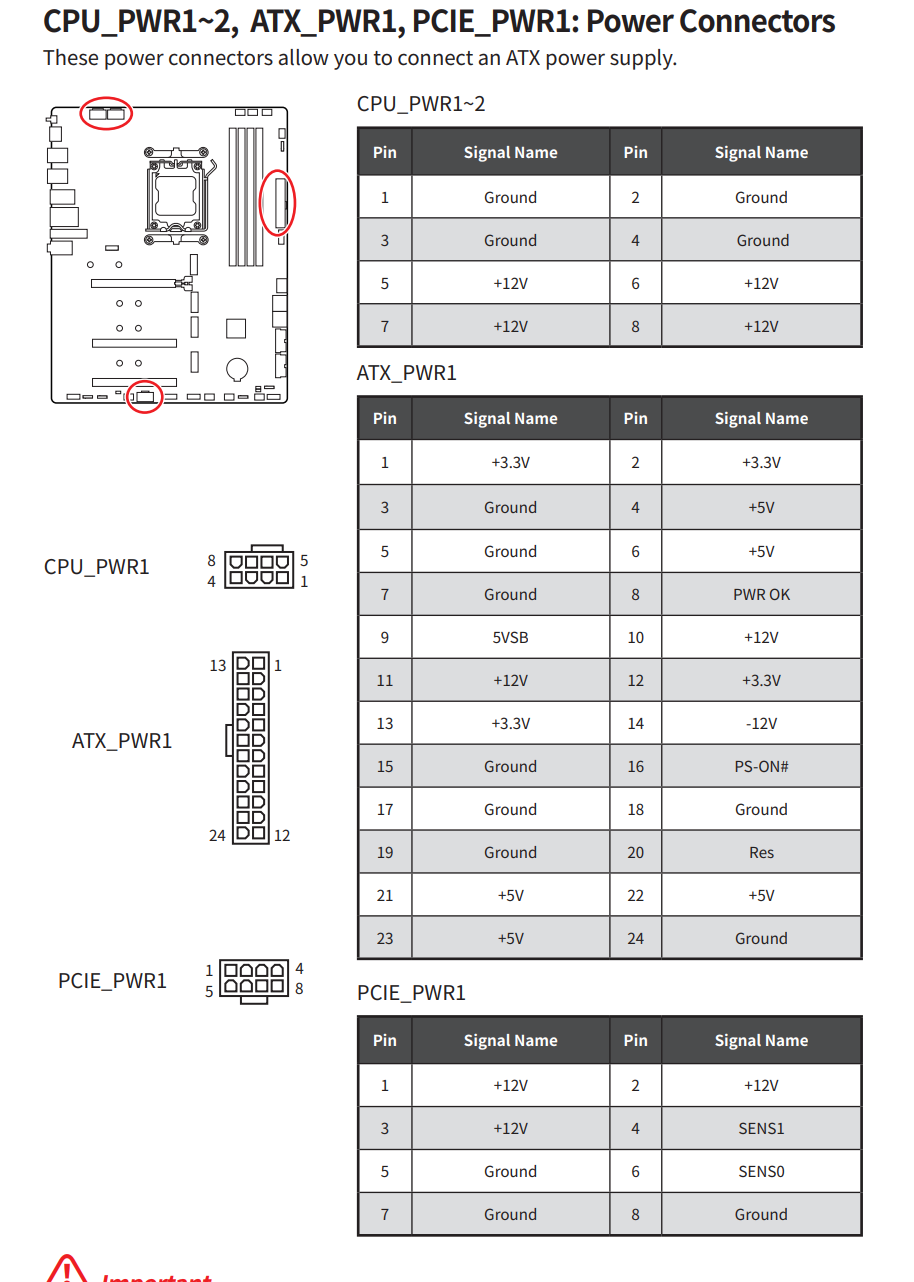

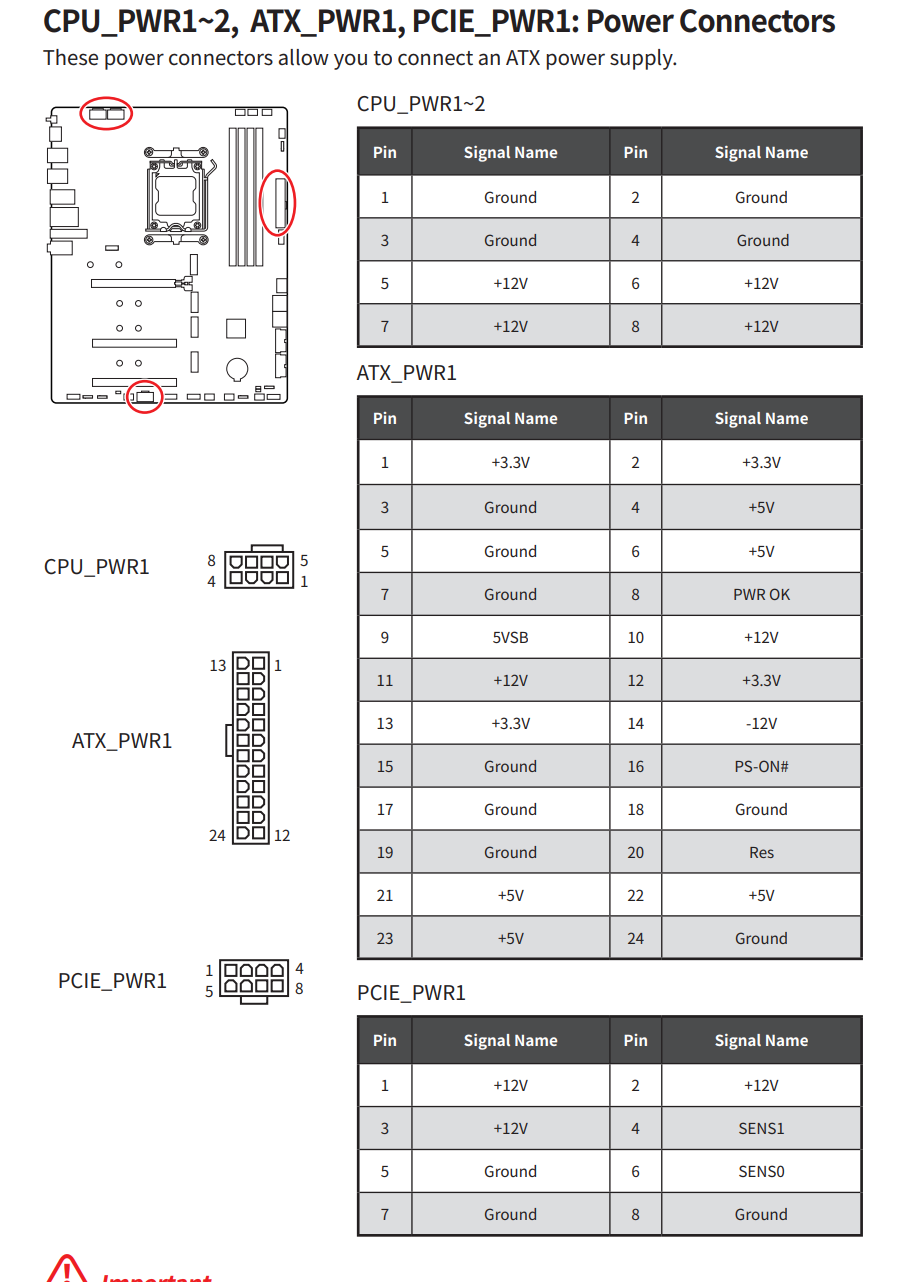

das MB nimmt 2x PCIe für die CPU und 1x PCIe für PCIe, dann noch die MB Stecker
da bleibt bei meinem Netzteil nur 1x PCIe über? wie soll das funktionieren mit einer 9070XT die 2x PCIe verlangt oder sogar 3x ?
das Netzteil hat für 12V-2x6 für die zukünftige 5090, das passt ja, aber jetzt mit der 9070? ist das Netzteil ungeeignet oder braucht es dann den PCIe Anschluss am MB nicht nur die GPU (aber die SSD M.2?)
steh am Schlauch?
Oder nimmt man dann Y-Verteiler? bei der CPU zBps?
BG



[Mr. Smith]

Siehe hier



[4711Austria]

@Mr. Smith verstehe, besten Dank, und welcher der 2x CPU ist egal? sind die untereinander verbunden?



[djducky]

Ein 1000W NT mit nur zwei 6+2 ist aber auch selten merkwürdig...

@Mr. Smith
Bist du sicher, dass er ein EPS-Kabel für eine Grafikkarte nutzen kann?

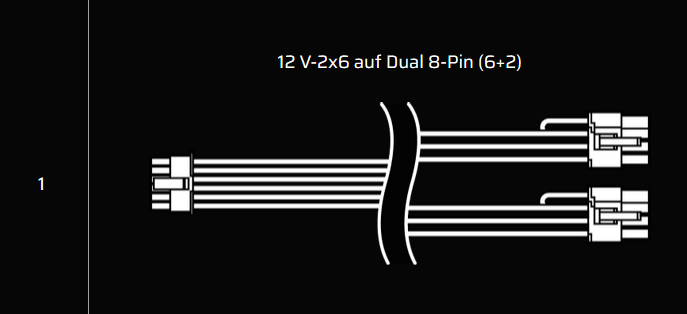

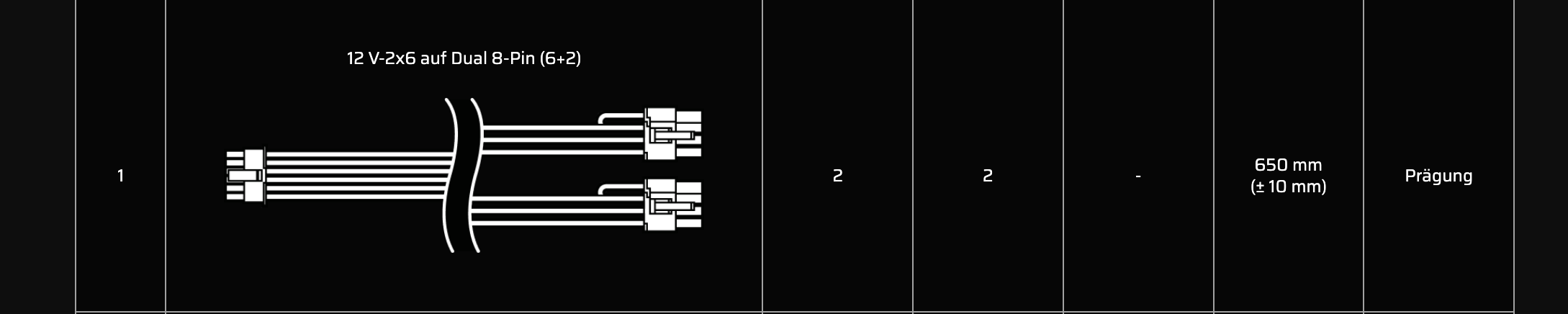

Laut Kabelliste hier ist ein 12V-2x6 auf 2x 6+2pin Kabel dabei. Das kann man dann ganz einfach nutzen, wenn GPUs mit drei 8-pin verbunden werden sollen.



[4711Austria]

du meinst dieses?
für die CPU verwenden oder wohin, sind da alle Spannungen gleich?



[djducky]

Nein, du nutzt die 4+4 EPS Kabel für die CPU. Gerne auch beide zwecks Masseverbindungen.

Das Kabel auf der Darstellung holt dir halt aus dem 12V-2x6 Anschluss des Netzteils zwei 6+2 GPU-Anschlüsse raus. Bei drei Anschlüssen nutzt du also das Kabel plus ein PCIe-Kabel mit 6+2.

Bei zwei Anschlüssen an der Grafikkarte nutzt du die beiden 6+2 PCIe-Kabel. Kannst dann auch das Kabel vom Foto nehmen, aber ich finde es immer besser, wenn der Saft sich über mehr Anschlüsse verteilt.



[4711Austria]

verstehe, also lasse ich die volle Bestückung des MB so wie es ist und die Graka bekommt die 12-2x6 geteilt bei 2, bei 3 das dritte von dem übrigen PCEe Anschluss

Super, kenn mich aus, besten Dank!!



[djducky]

Jep!

Bei 2x 8pin auf der Grafikkarte würde ich persönlich die beiden PCIe-Kabel nehmen, bei drei Anschlüssen das 12V-2x6 auf 2x8pin (6+2) plus ein Einzelkabel mit 8pin (6+2).

Sieht man auch in diesem Video: klick (Mit Timestamp)

Kannst theoretisch natürlich auch bei GPUs mit 2x8pin das Doppelkabel verwenden, dann hättest du eines frei für den optionalen PCIe-PWR-Anschluss ganz unten am MB. Wird halt ohne weitere hungrige Karten nix tun außer noch weitere Massenaschlüsse bereitzustellen.



[madmax2010]

Wobei die GPU vermutlich deutlich mehr Strom brauchen wird als die CPU.
Mit 2 EPS12 Anschluesen hast du knapp 600W Power Budget fuer die CPU. Ich zweifle, dass AMD auch nurdie 300W auf AM5 voll machen wird..



[djducky]

Für die Stromversorgung braucht es das auch nicht, aber wie gesagt: Masse!

Artikel 1 und 2 dazu bei Igor.

Wer zwei EPS-Anschlüsse am Mainboard besitzt und eine leistungsstarke Grafikkarte betreibt, der ist stets gut beraten, auch beide EPS-Anschlüsse der CPU mit guten Kabeln am Netzteil anzuschließen, selbst wenn die CPU das leistungsmäßig gar nicht erfordert.



[mannefix]

die nts sind klasse, hab das 850er. die anleitung ist aber kacke
