Hallo zusammen,

unzwar habe ich ein Problem, ich habe ein phanteks evolve x rgb Gehäuse und das ASRock Z490 Extreme 4 Mainboard.

Bei dem Gehäuse ist vorne eine RGB Streifenleiste.
Allerdings weiß ich nicht wie ich diese anschließen muss.

Lt. Anleitung des Gehäuses muss ich den Stecker an ein 3-PIN D-RGB Anschluss anschließen.

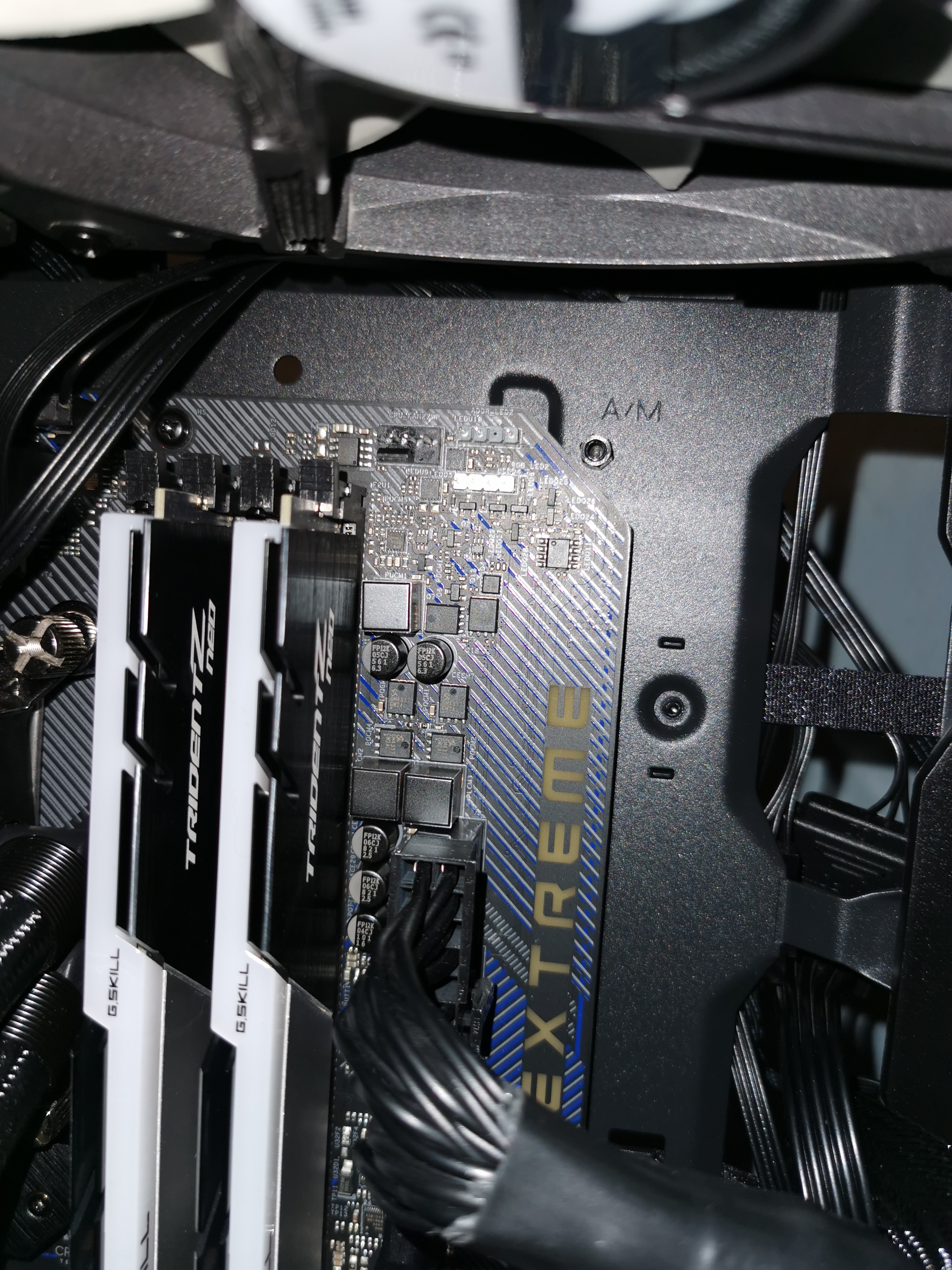

Jedoch finde ich diesen Anschluss nicht auf dem MB.

Kann mir da wer helfen?
Muss ich dafür auch ein SATA Kabel anschließen?

Vielleicht hat wer das selbe Gehäuse wie ich.

Danke im Voraus

LG
Neradox



[stfotequila]

3 pin RGB sind die Nummer 6 und Nummer 30 zu finden auf Seite 7 des Mainboard Handbuchs.



[Joc]

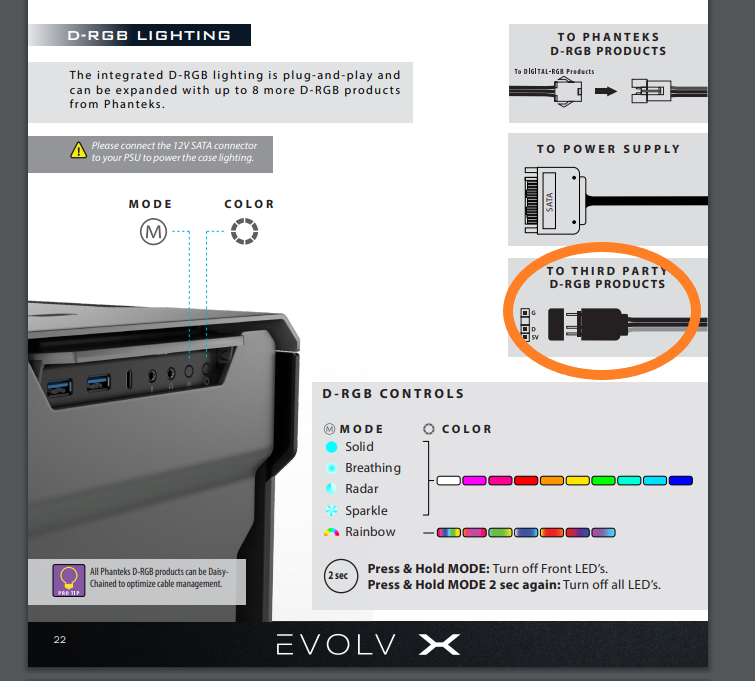

Es muss der Stecker für "Third Party Products" ans Mainboard. Die anderen (oben im Bild) sind ausschließlich für Phanteks RGB Produkte gedacht.

LG
Joc

Ergänzung (27. November 2020)

Und der SATA-Netzteil Anschluss muss mit dem passenden Gegenstück verbunden werden.



[Neradox]

der Stecker für "Third Party Products"

also der "Third Party Products" Anschluss muss ans Mainboard? Aber wo soll ich den anschließen? Ich finde keinen passenden Anschluss dazu, das SATA Kabel kann ich anschließen an den Gegenpart



[Joc]

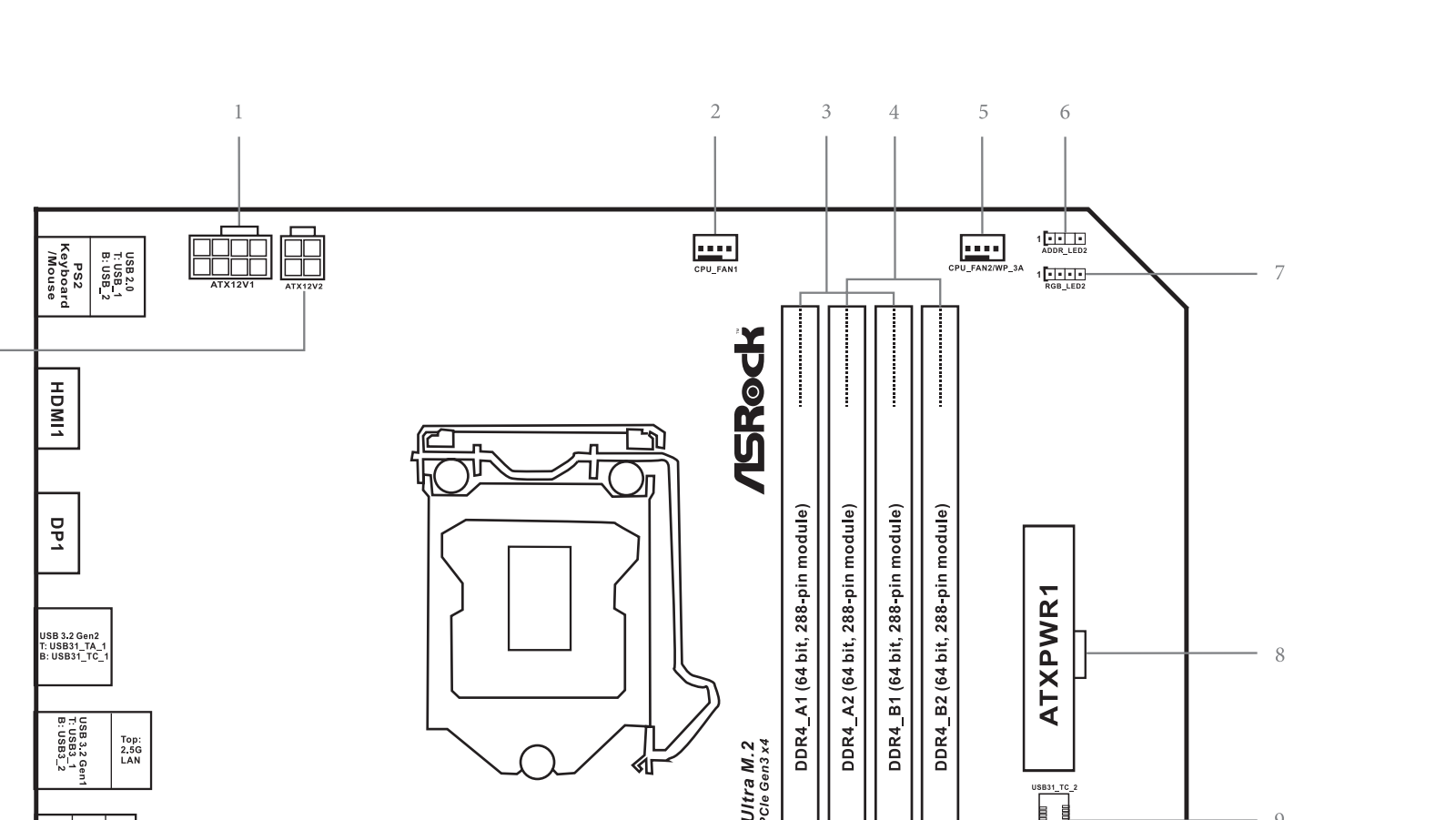

Anschluss Nr. 6: ADDR_LED2. Auf den ausgesparten Pin achten!

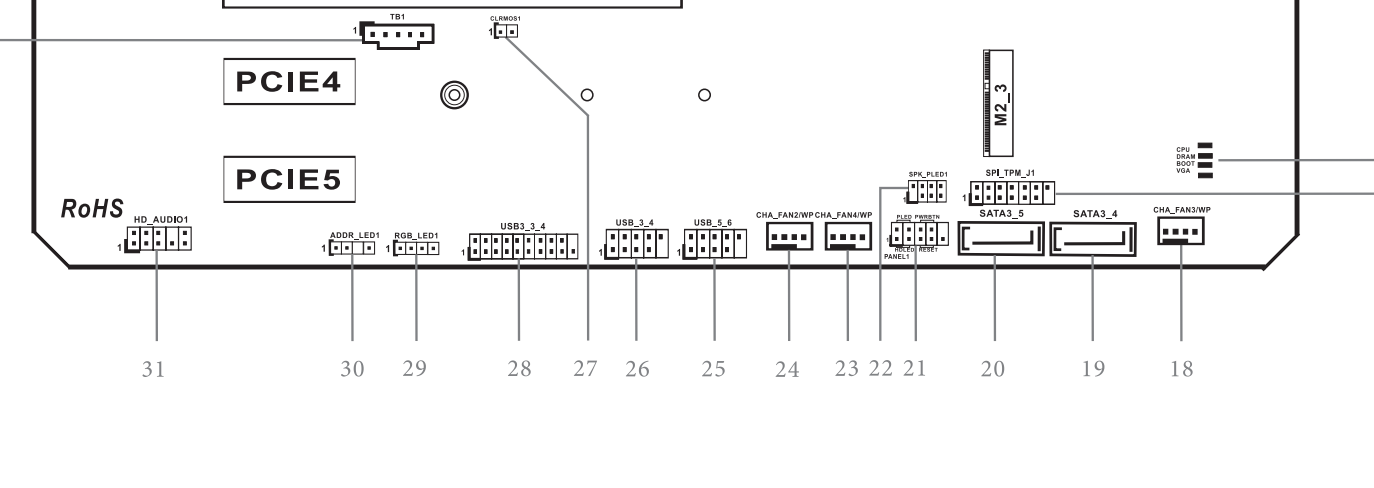

(Oder Anschluss 30 ADDR_LED1 unten)

Ergänzung (27. November 2020)

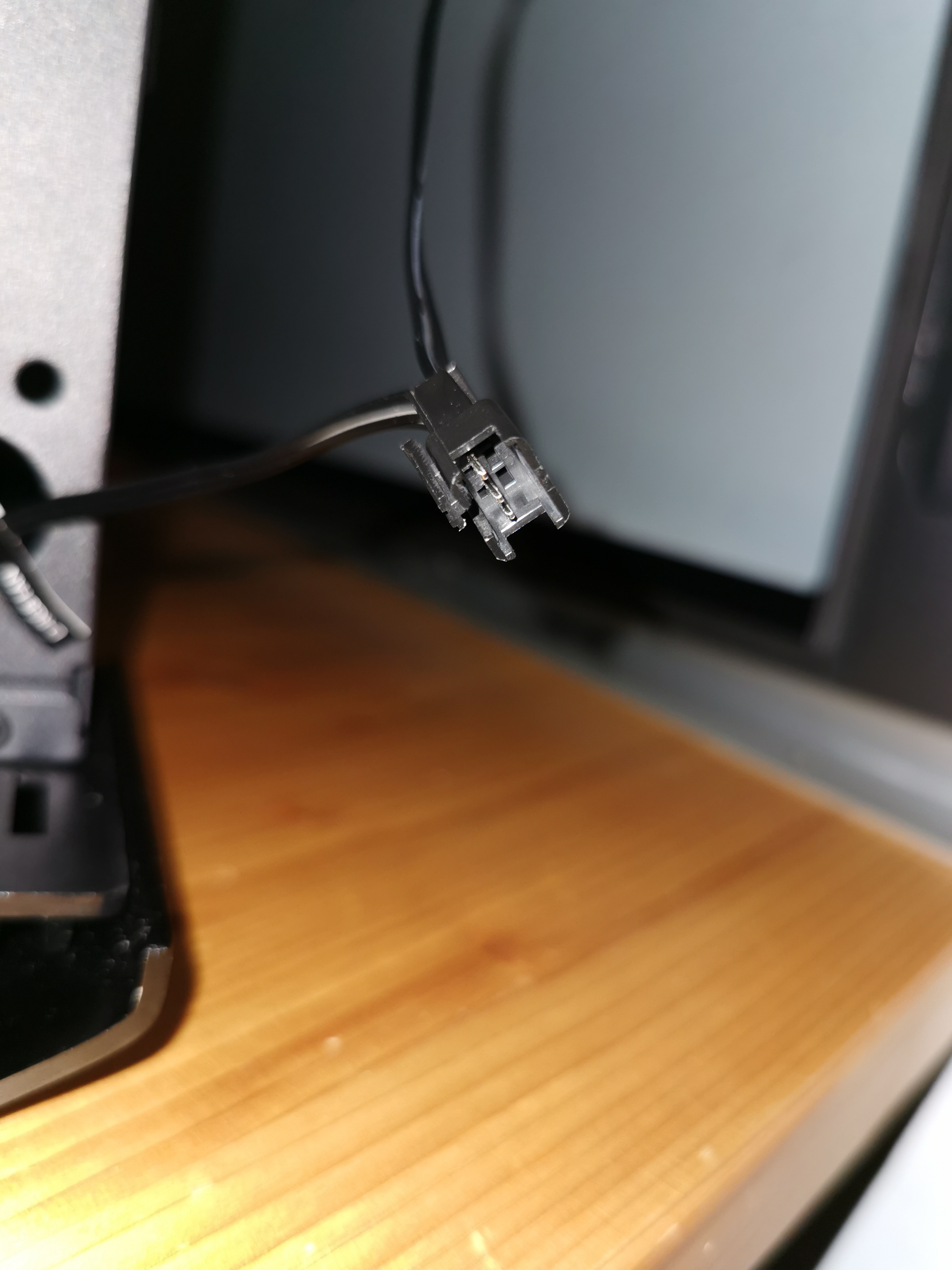

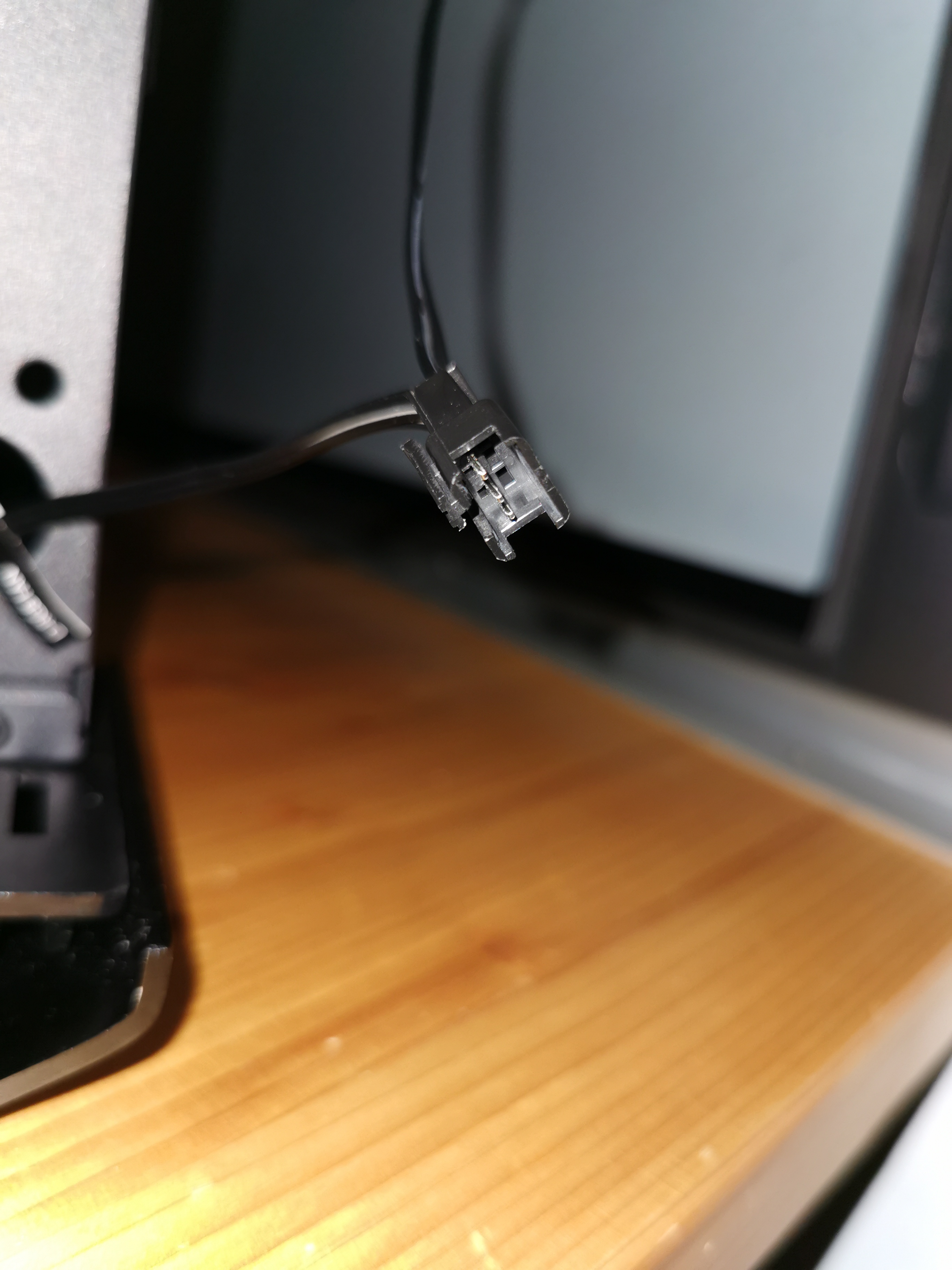

HAst du den Stecker gefundenß Diesen meine ich:



[Neradox]

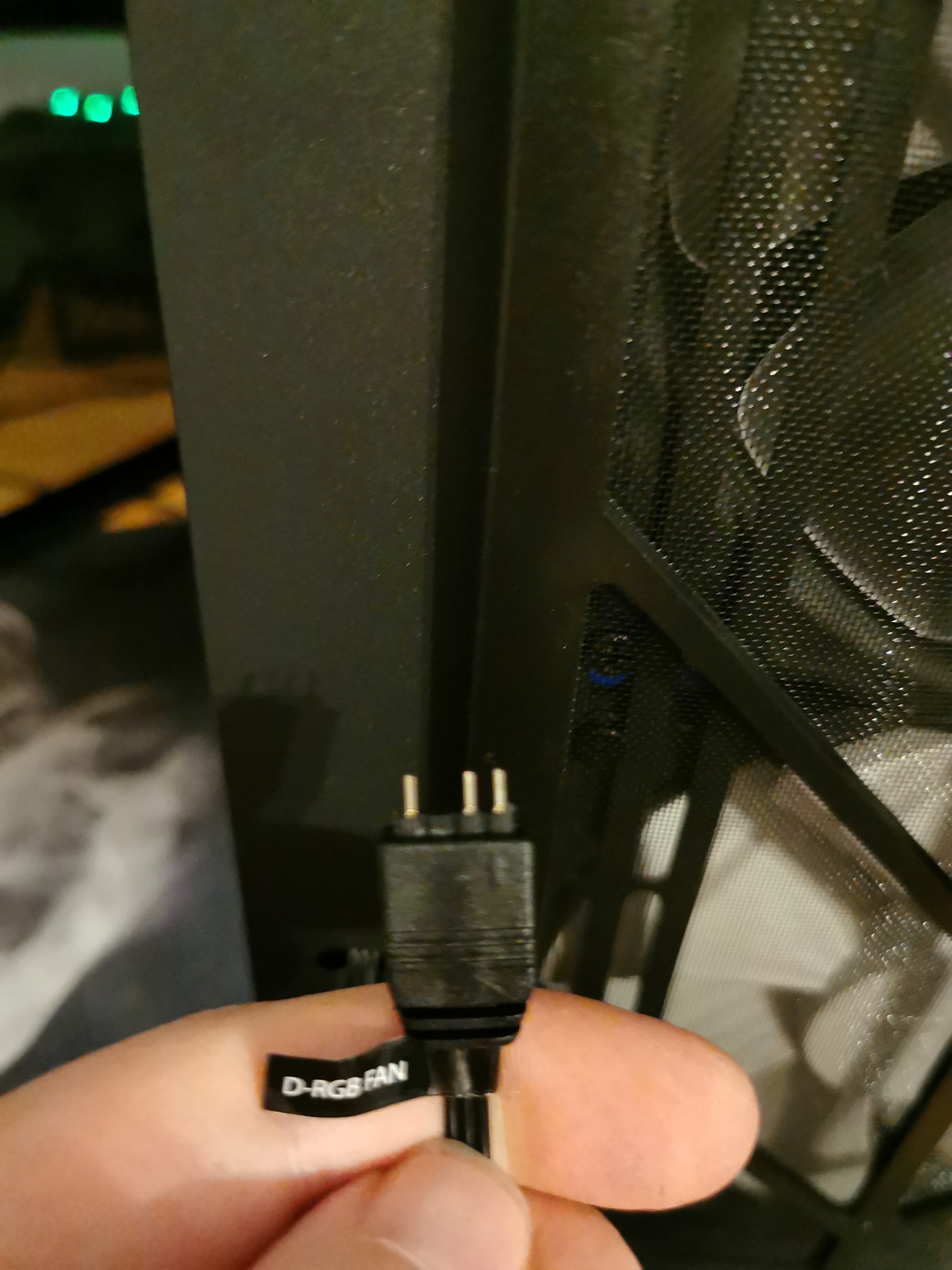

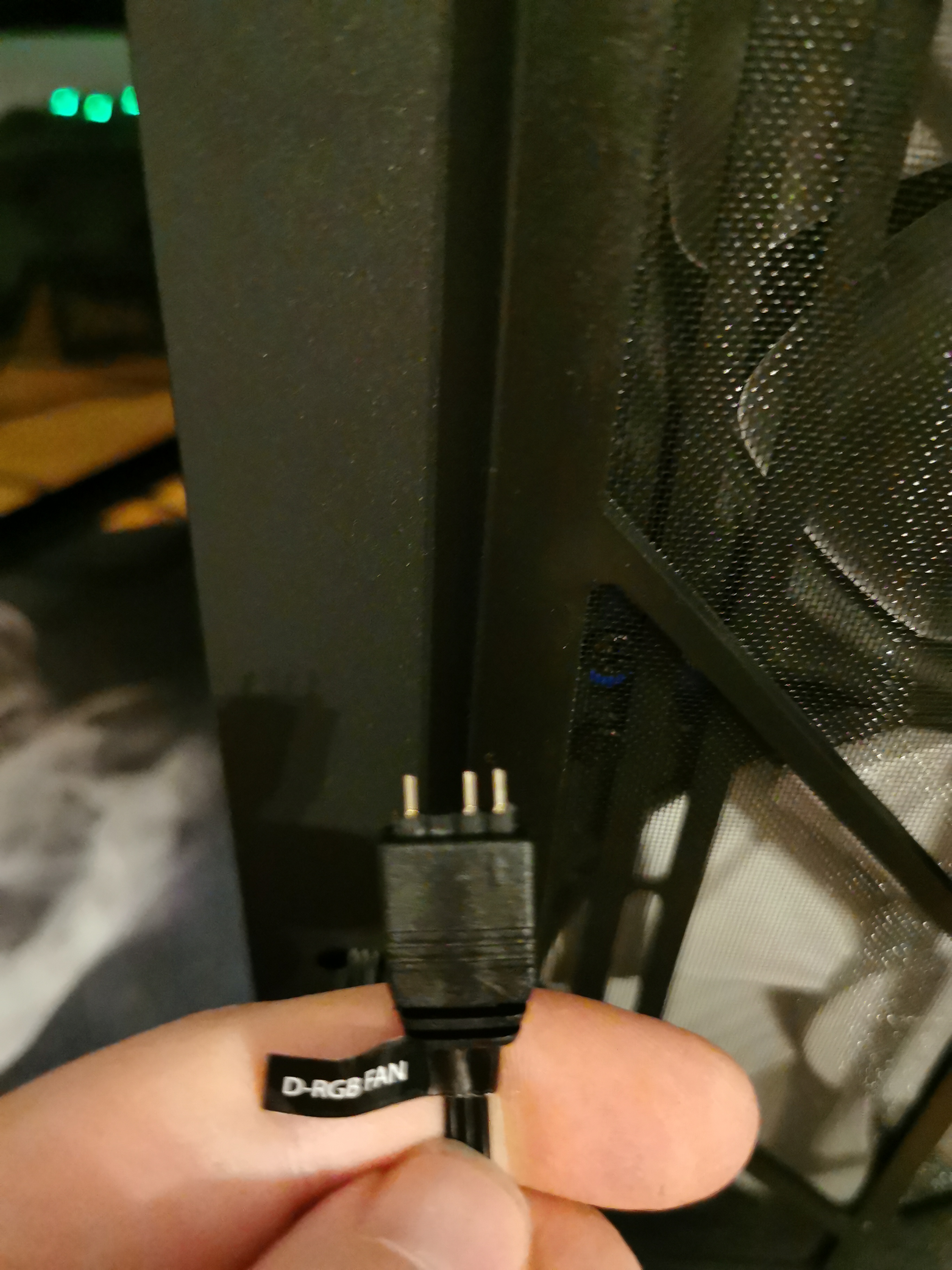

Aber wie soll ich das anschließen? Sind ja beide Anschlüsse Pins. Ich kann ja nicht pins an pins anschließen. Ich bin verwirrt 😂



[Joc]

Ja das passt nicht! Da muss das Gegenstück mit "Löchern" beiliegen. Vielleicht auch so ein Adapter:
(Siehe der Stecker ganz Links)
http://www.phanteks.com/PH-CB_DRGB3P-MB.html

LG
Joc



[Neradox]

Aber wie soll ich das anschließen? Sind ja beide Anschlüsse Pins. Ich kann ja nicht pins an pins anschließen. Ich bin verwirrt 😂

Der Anschluss ist auch noch mit dran an dem anderen



[Joc]

Hier siehst du den Stecker bei 4:14:

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[Neradox]

Danke dir für deine Hilfe, dann werde ich mir mal so einen Adapter zulegen müssen



[Joc]

Danke dir für deine Hilfe, dann werde ich mir mal so einen Adapter zulegen müssen

Frag lieber mal bei Phanteks nach, der Stecker soll ja laut Video vorhanden sein.
Zum P300 muss man den Adapter extra zukaufen, aber beim Evolve X eigentlich nicht.



[Neradox]

Ja das mache ich, ich habe das Gehäuse bei einer Seite (ich sag den namen einfach mal nicht weis nicht wie das im Forum so ist) gekauft, da frage ich mal nach warum das nicht dabei ist, vielleicht haben die das einfach vergessen

dennoch vielen vielen dank du hast mir sehr weitergeholfen!



[Joc]

Laut diesem Thread sollte er Motherboard Anschluss beim Evolv X direkt aus dem DRGB Hub gehen:
There is an RGB cable included in the case that connects to the controller. It can be plugged into your Asus ROG Strix X399 without need for an adapter, you just need to plug it directly into the 3-pin ARGB header on the mobo.
https://www.reddit.com/r/Phanteks/comments/9gn018/evolv_x_rgb_sync_adapter/

Gute Nacht @Neradox
