SuFu hat nichts ergeben.
Vielleicht haben ja einige schon etwas von dem Begriff "PhasePlanes" gehört.
Ich kannte diesen "Fachbegriff" jedoch bis vor kurzem noch nicht.
Um es auf den Punkt zu bringen, konnte ich im Netz folgendes darüber ausfindig machen.
PhasePlane™ is an aluminum-extrusion, grooved-wick, heat pipe. Its application into the electronics cooling industry has many advantages over standard, copper, and sintered-wick heat pipes. These advantages include mass manufacturability, ease of application, low weight, and improved performance. The flat sides of the PhasePlane™ provide a compatible mating surface to semiconductor chips and processors making them easy to implement into complex designs. PhasePlanes™ are stackable, bendable, and bondable. The thin-walled aluminum extrusion used to make PhasePlanes™ provide incredibly light, low profile thermal solutions. Performance of the PhasePlane™ has proven to be superior to the published sintered-wick heat pipe data in the gravity aided vertical and horizontal orientations. Additionally, the junctions between the PhasePlane™ and the flat chips and heat sinks have low thermal resistance, thereby adding to the improved performance.
Und so schaut das ganze in der Ursprungsform an sich aus.
Das besondere an der Sache ist, das man diese Planes in eine beliebige Richtung biegen kann. Zu beachten wäre hierbei eigentlich nur, das man Sie nicht zu stark biegt. Es muss von Knick(Biege)stelle A zu B mindestens ein Abstand von 1.2cm sein. Das Ende der Plane kann man dann zB an einen Kühlkörper setzen. Man hat also quasi eine absolut Lautlose Kühlung im Rechner !
In Google hat sich aber gerade die Firma als erste Position der Suchmaschine die Fa. Teschke aufgetan, hier bei mir in Kassel, wo ich die Planes das erste mal entdeckt habe & nähere Auskunft darüber erhalten habe, sowie ich Sie auch im Einsatz gesehen habe.
Feine Sache an sich. Wenn ich noch neues rausbekomme, teile ich es hier mit.
Bin ab und an bei den Jungs![Zwinkern ;) ;)](/forum/styles/smilies/wink.gif)
Rainer Teschke hat die ganze Sache dokumentiert.
Hier Nachzulesen : Klick mich an
Hier habe ich noch einige Anwendungsbeispiele der Planes gefunden (Anhang) :
Vielleicht haben ja einige schon etwas von dem Begriff "PhasePlanes" gehört.
Ich kannte diesen "Fachbegriff" jedoch bis vor kurzem noch nicht.
Um es auf den Punkt zu bringen, konnte ich im Netz folgendes darüber ausfindig machen.
PhasePlane™ is an aluminum-extrusion, grooved-wick, heat pipe. Its application into the electronics cooling industry has many advantages over standard, copper, and sintered-wick heat pipes. These advantages include mass manufacturability, ease of application, low weight, and improved performance. The flat sides of the PhasePlane™ provide a compatible mating surface to semiconductor chips and processors making them easy to implement into complex designs. PhasePlanes™ are stackable, bendable, and bondable. The thin-walled aluminum extrusion used to make PhasePlanes™ provide incredibly light, low profile thermal solutions. Performance of the PhasePlane™ has proven to be superior to the published sintered-wick heat pipe data in the gravity aided vertical and horizontal orientations. Additionally, the junctions between the PhasePlane™ and the flat chips and heat sinks have low thermal resistance, thereby adding to the improved performance.
Und so schaut das ganze in der Ursprungsform an sich aus.
![phaseplane.jpg](/forum/proxy.php?image=http%3A%2F%2Fwww.thermotekusa.com%2Fgraphics%2Fphaseplane.jpg&hash=f318eebff4736a126dada835405c2b61)
Das besondere an der Sache ist, das man diese Planes in eine beliebige Richtung biegen kann. Zu beachten wäre hierbei eigentlich nur, das man Sie nicht zu stark biegt. Es muss von Knick(Biege)stelle A zu B mindestens ein Abstand von 1.2cm sein. Das Ende der Plane kann man dann zB an einen Kühlkörper setzen. Man hat also quasi eine absolut Lautlose Kühlung im Rechner !
In Google hat sich aber gerade die Firma als erste Position der Suchmaschine die Fa. Teschke aufgetan, hier bei mir in Kassel, wo ich die Planes das erste mal entdeckt habe & nähere Auskunft darüber erhalten habe, sowie ich Sie auch im Einsatz gesehen habe.
Feine Sache an sich. Wenn ich noch neues rausbekomme, teile ich es hier mit.
Bin ab und an bei den Jungs
![Zwinkern ;) ;)](/forum/styles/smilies/wink.gif)
Rainer Teschke hat die ganze Sache dokumentiert.
Hier Nachzulesen : Klick mich an

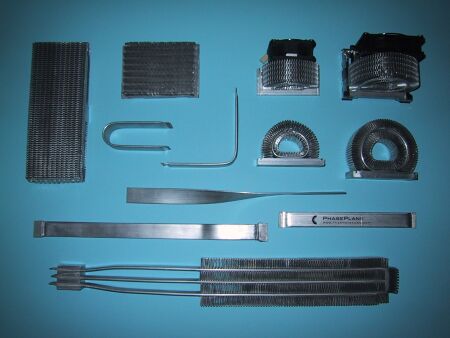

Hier habe ich noch einige Anwendungsbeispiele der Planes gefunden (Anhang) :
