Hallo,
vielleicht kennen die Zalman Reserator-Besitzer das Problem, dass sie jedesmal den Wasserkreislauf umständlich mit den mitgelieferten Klammen unterbrechen müssen, wenn man am Rechner rumschrauben, oder allgemein den Rechner vom Wasserkreislauf trennen will. Daher hier ein kurzer Bericht zum Einbau von Schnellverschlüssen.

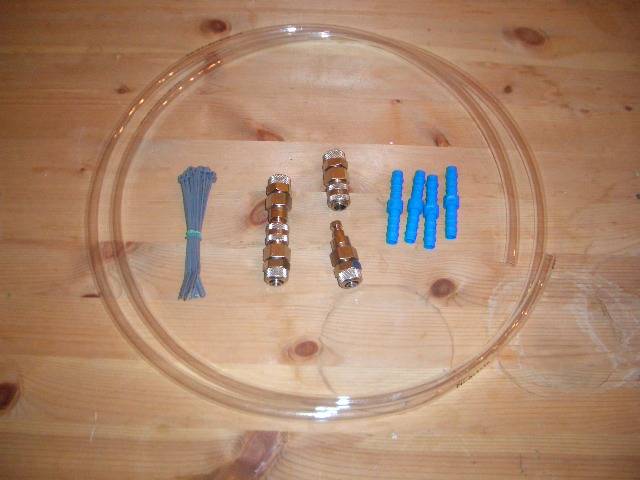

Benötigte Teile:
- 2 Schnellverchlüsse (je ca. 18€)
- 4 Schlauchverbinder (je ca. 1€)
- 8 Kabelstrippen (oder wie die heissen) (kosten so gut wie nix)
- 10/8mm Schlauch (1m ca. 2€)
Einbau:
Der beim Reserator mitgelieferte Schlauch hat die etwas unkonventionellen Masse von 12/8mm (12mm Aussenumfang, 8mm Innenumfang). Die gängigen Schnellverschlüsse passen meist nur auf einen Schlauch mit den Masse 10/8mm, daher muss man mittels Schlauchverbinder auf Schläuche kleineren Aussendurchmessers "konvertieren".
Dazu schneidet man ein 10/8mm-Schlauch in vier ca. 10cm lange Stücke, und schliesst diese jeweils an einen Schlauchverbinder. Dies war bei mir eine ziemlich mühsame Sache, da mein verwendeter Schlauch ziemlich fest und stabil war. Um die Verbindung zusätzlich zu sichern sollte man zusätzlich Kabelstrippen verwenden, einfach rumtüdeln, mit einer Zange festziehen und das Ende abknipsen.

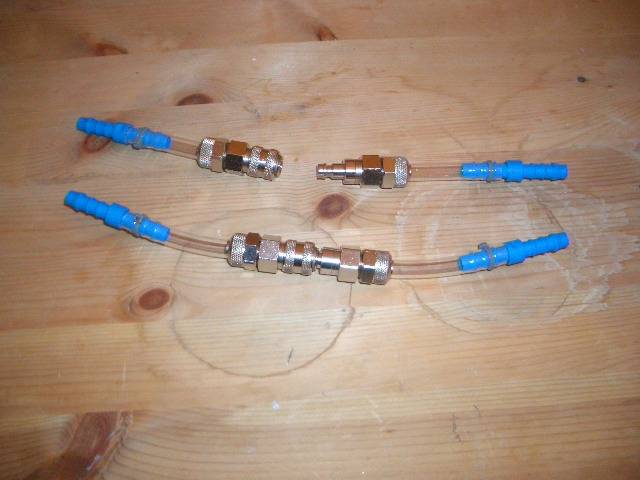

Danach bringt man jeweils an den anderen Ende die Schnellverschlüsse an. Diese lassen sich wie meist üblich per Gegenmutter problemlos wasserdicht verbinden.

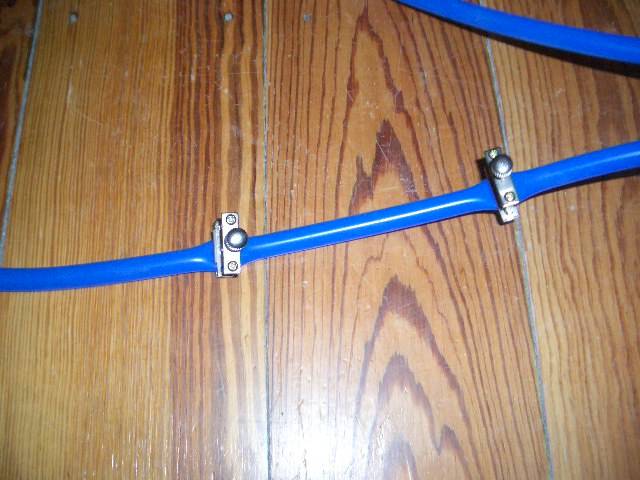

Nun nimmt man die Zalman-Schlauchklemmen zur Hand und bringt jeweils zwei in einem Abstand vom ca. 10cm am Ausgang der Rechners an (Ich habe nachträglich ca. weitere 30cm rausgeschnitten um die Kreislauf kleiner zu halten). Ordentlich fest ziehen, damit kein Wasser mehr durchkommt. Nun in der Mitte einfach den Schlauch durchschneiden. Hier sollte man ein kleines Gefäß zur Hand haben, da natürlich das Wasser, welches in den 10 cm Schlauch vorhanden ist, austritt. Jetzt einfach die Reserator-Schläuche über die freien Seiten der Kabelverbinder stülpen und mittels Kabelstrippen sichern. Dies gestalltete sich wesentlich einfacher, da der Zalman-Schlauch sehr flexibel ist. Und schon ist man fertig.
Beim Zusammenstöpseln oder Auseinandernehmen der Schnellverschlüsse treten immer ein, zwei Tropfen Wasser aus, das lässt sich nicht vermeiden, ist aber auch nicht weiter schlimm.
Pros:
- Wasserkreislauf lässt sich jetzt sehr schnell unterbrechen.
Const:
- Der Schlauch büsst einiges an Flexibilität ein, so dass man aufpassen muss, dass keine Knicke auftreten.
- Recht hoher Preis (besonders die 2* 18€ für die Schnellverschlüsse).

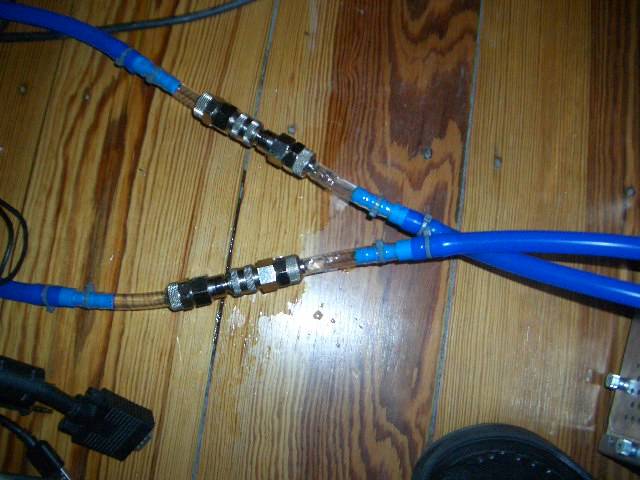

Die angehängten Bilder zeigen die benötigten Teile, die Schnellverschlüsse mit Schlauch und Kabelverbinder, die angebrachten Zalman-Schlauchklemmen und den fertigen Zusammenbau.
Greets
CK
