Pinbelegung Ryzen 1600 (Pin abgebrochen)

[end0fseven]

Guten Abend

Ich ärgere mich gerade Grün und Blau. (Vorallem weil ich es schon hundert mal gemacht habe)
Durch ein Problem mit einem anderen Rechner, wollte ich meine CPU ausbauen zum testen. Leider ist mir die CPU samt Kühler mitgekommen.
Dabei sind mir einige Pins verbogen.

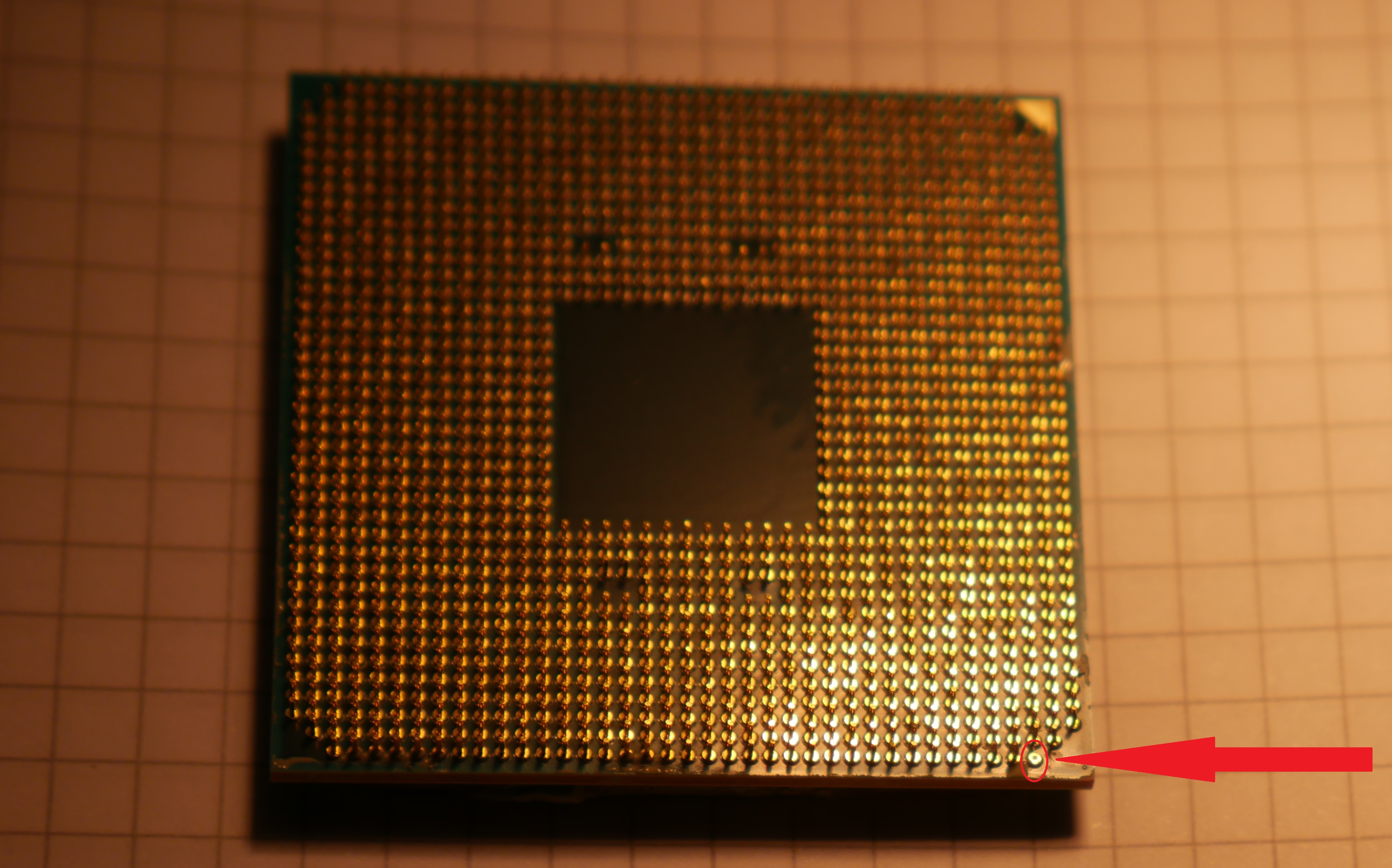

Das ganze habe ich mit einer Pinzette gerade gebogen. Ein Pin war leider zu stark gebogen und ist mir abgebrochen. (Siehe Bild)

Mein Rechner Funktionier aber soweit ohne Probleme, habe auch Prime95 und zusätzlich den Heaven Benchmark laufen lassen. Das System Funktioniert stabil.
Trotzdem würde ich gerne wissen, was war auf diesem Pin drauf (wenn überhaupt)?
Im Netz finde ich leider nicht viele Infos zum Pinout.



[Bard]

Wenn du Glück hattest, dann war der nur zu Erdung oder Stromversorgung und macht nichts aus.



[whats4]

vergiss es, wenn läuft, dann läuft....



[adriatic]

Hier vvlt passend:
https://hardforum.com/threads/broke-a-corner-pin-on-my-1600-am-i-alright.1935273/#post-1044487732



[ghecko]

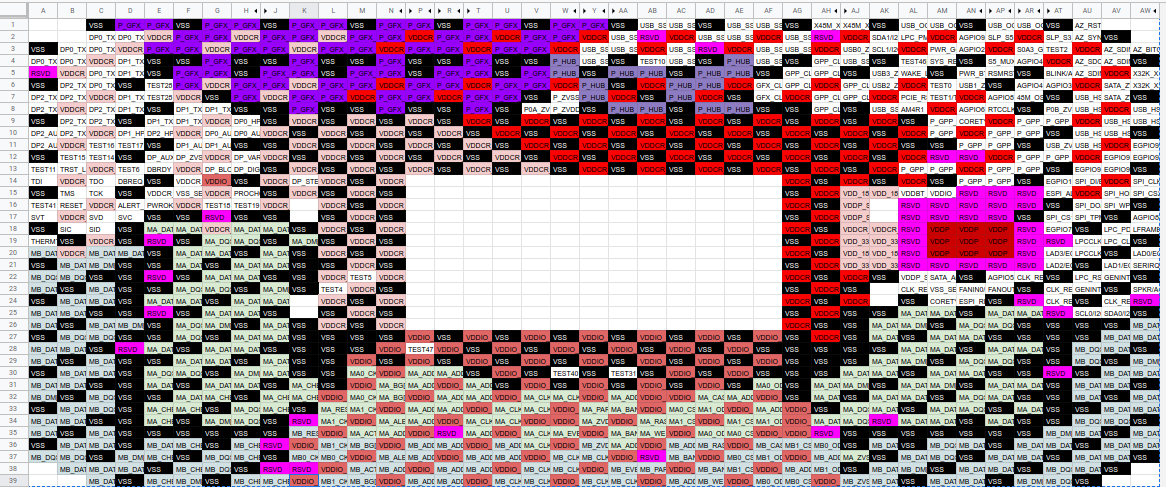

So wie es aussieht ist das 37A.

MB_DQS_L[3] A37

Sieht wichtig aus. Für was er aber genau da ist kann ich dir nicht sagen.
Ist es. DQS gehört zur Kommunikation mit dem RAM und ist so was wie ein Referenztakt für eine Dataline.
https://github.com/librecore-org/librecore/wiki/Understanding-DDR-Memory-Training
Ich würde mal schauen ob die RAM-Frequenzen stimmen und Memtest/Typhoon Burner drüber laufen lassen.



[Langsuan]

Glück gehabt ; )



[Sarge87]

Passend dazu gibt es von Linus ein Video.

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[end0fseven]

Ich danke euch schon mal.
Die Bezeichnungen helfen mir leider nicht viel weiter.

Habe aber wohl einen Fehler gefunden.

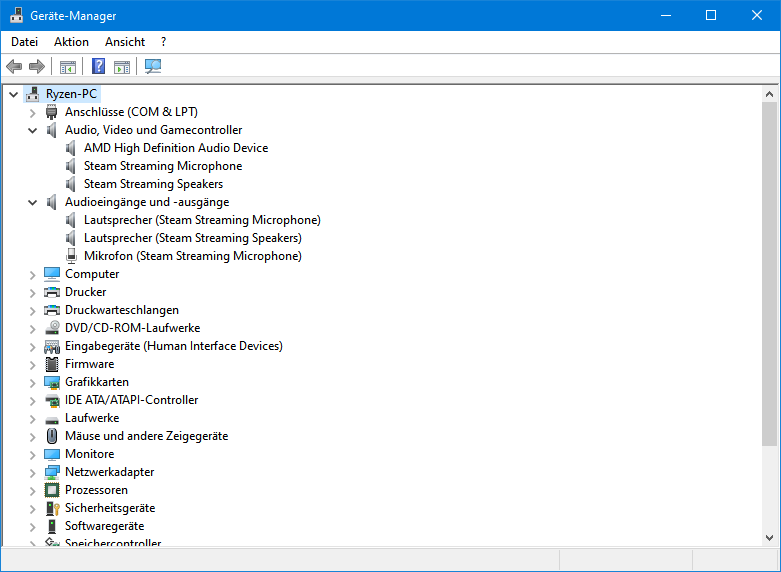

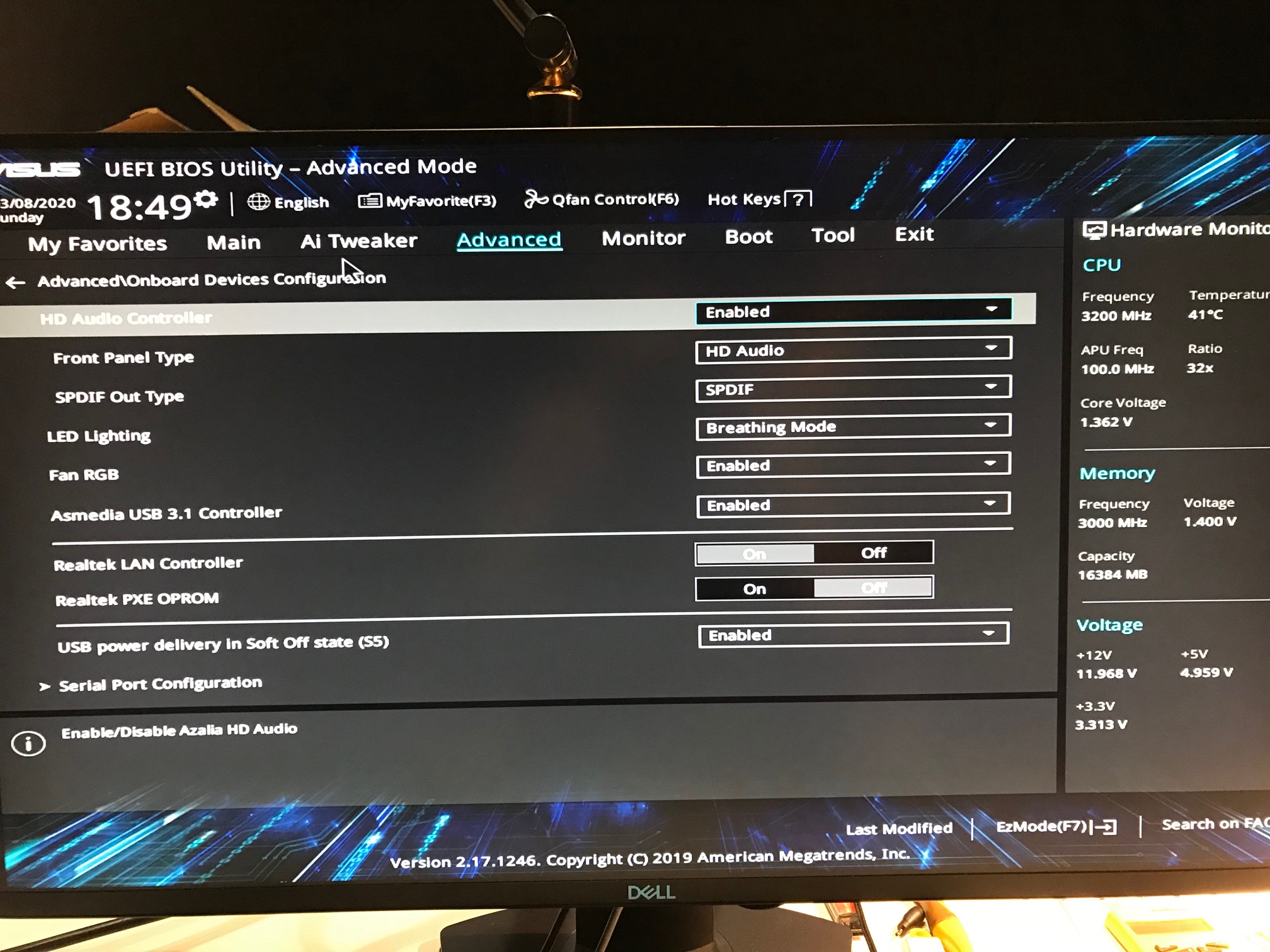

Mein Audio geht nicht mehr. Im UEFI wird mir zwar der Punkt angezeigt, aber im Gerätemanager ist der Realtek Treiber verschwunden. Selbst wenn ich den Treiber neu Installiere, geht es nicht mehr.

Dann muss ich versuchen das ganze wohl neu anzulöten. Mal schauen ob ich irgendwo einen passenden Leiter finde.
Oder halt eine andere CPU..



[Markchen]

aber im Gerätemanager ist der Realtek Treiber verschwunden. Selbst wenn ich den Treiber neu Installiere, geht es nicht mehr.

Der ist in den neueren Versionen auch nicht mehr enthalten.



[end0fseven]

Der ist in den neueren Versionen auch nicht mehr enthalten.

Wo soll er den sonst sein?
Der Ton lief heute noch ohne Probleme.



[Markchen]

Die Realtek Audio Console muss man sich im App-Store laden. Bei dem Realtek-Treiber ist der schon einige Zeit lang raus. Bei den Board-Treibern noch drin.



[Amaoto]

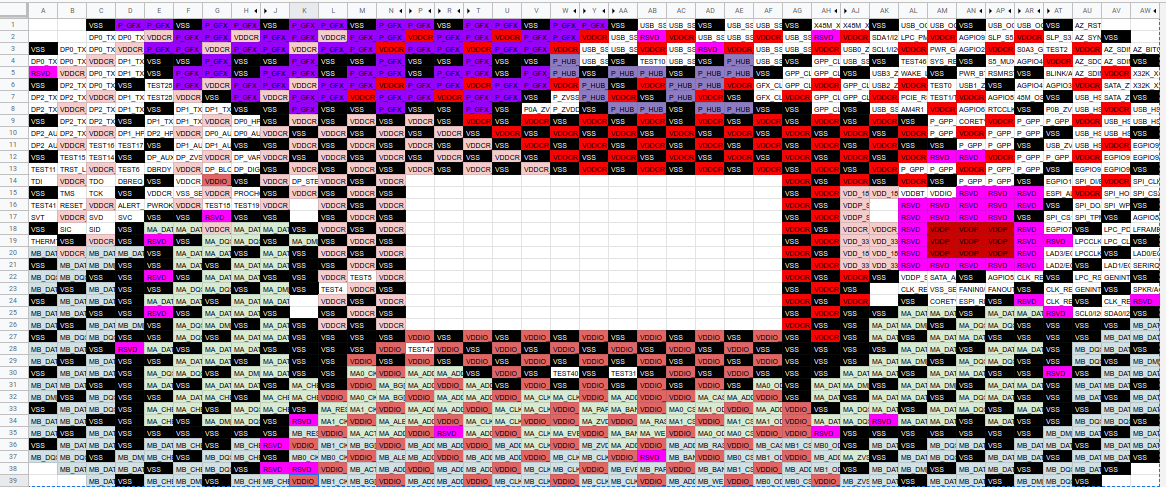

Anhang anzeigen 885905
So wie es aussieht ist das 37A.

Dem Bild nach zu urteilen ist es scheinbar AW3, offensichtlich "AZ_BITCLK" und das wäre tatsächlich der Bittakt von HD Audio.
Also ja, der Onboard-Codec wird so wohl nicht mehr funktionieren.



[ghecko]

scheinbar AW3

Da hatte ich wohl einen Dreher in der Perspektive.

Na ja, das Problem sollte sich mit einer USB-Soundkarte umgehen lassen.



[Bono35]

Da ein Ryzen 5 1600 AF unter 100 Euro kostet, hättest Du jetzt die Chance die CPU zu tauschen und gleichzeitig ein Leistungsupgrade zu machen.



[end0fseven]

Da ein Ryzen 5 1600 AF unter 100 Euro kostet, hättest Du jetzt die Chance die CPU zu tauschen und gleichzeitig ein Leistungsupgrade zu machen.

Danke für den Tipp.

Habe mir aber den Sharkoon Gaming DAC Pro S gekauft. Kostet weniger und ist Soundtechnisch sowiso noch besser als der Realtek.



[JollyRoger2408]

Ein Pin war leider zu stark gebogen und ist mir abgebrochen.

Frag mal @Stullen Andi; der kann dir bei deinem Problem helfen: https://www.computerbase.de/forum/threads/3700x-defekt-mainboard-auch.1928653/#post-23830407



[Chesterfield]

ich weiß altes thema, selbe frage...

könnten einen "günstigen" Ryzen 5 1500x bekommen allerdings VSS Pin ( N15, laut @ghecko s Schaltplan) abgebrochen. Wofür ist dieser VSS Pin zuständig?



[ghecko]

Wofür ist dieser VSS Pin zuständig?

VSS ist Teil der Spannungsversorgung für den Core und ist mehrfach redundant (zur Querschnittsvergrößerung). Wenns wirklich nur der ist, sollte das keine Auswirkungen auf den Betrieb haben.
