Hallo zusammen,

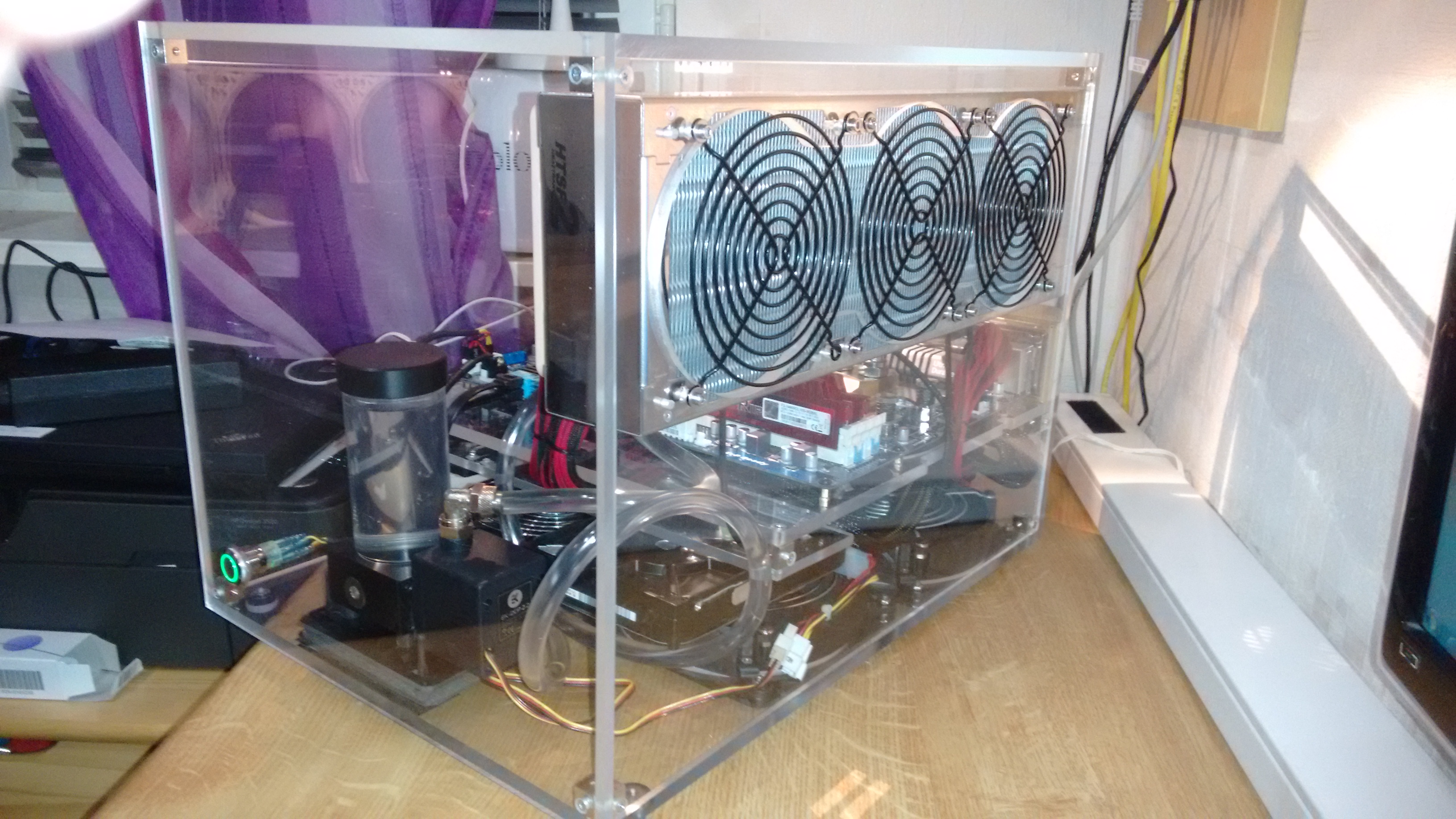

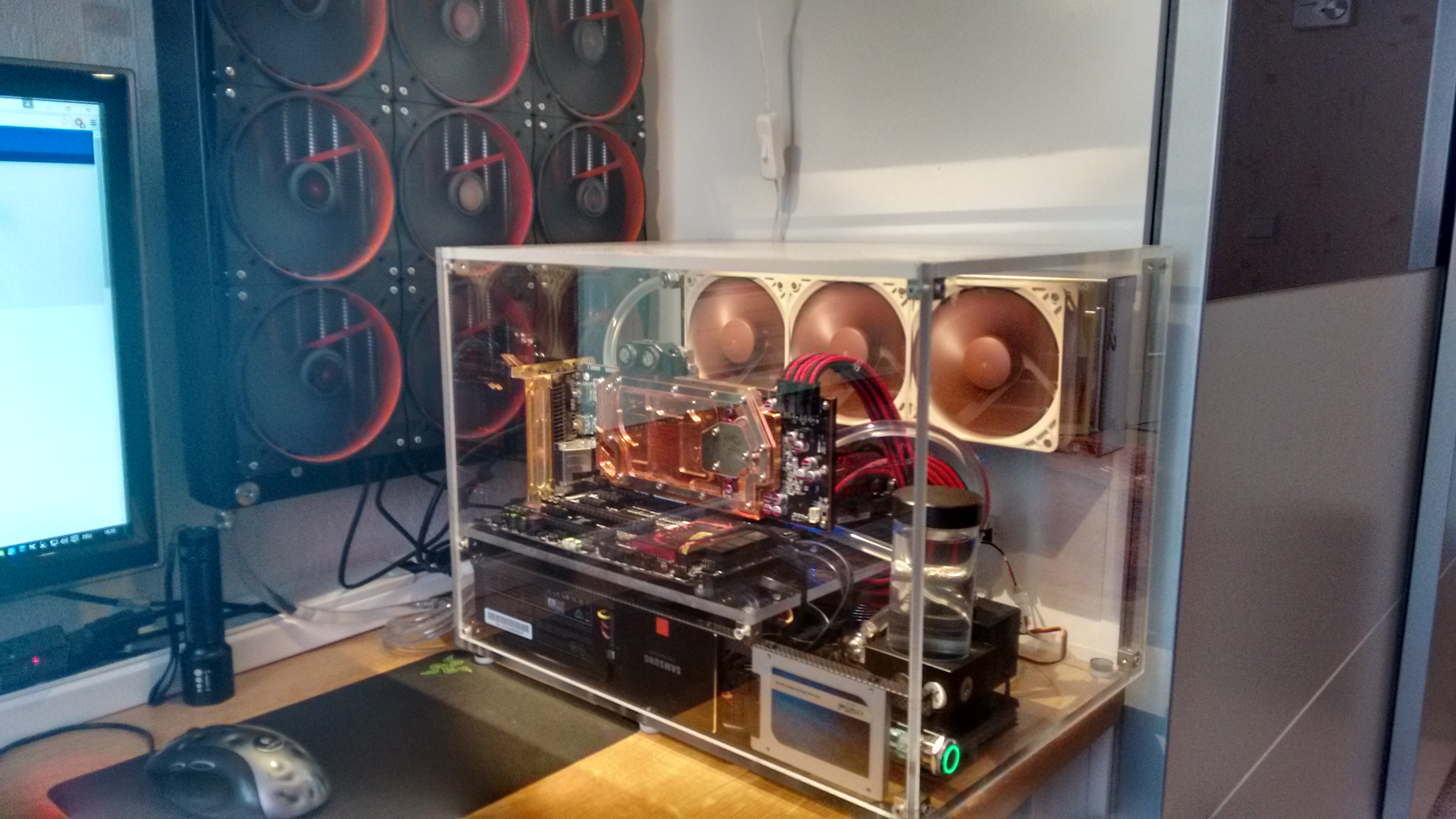

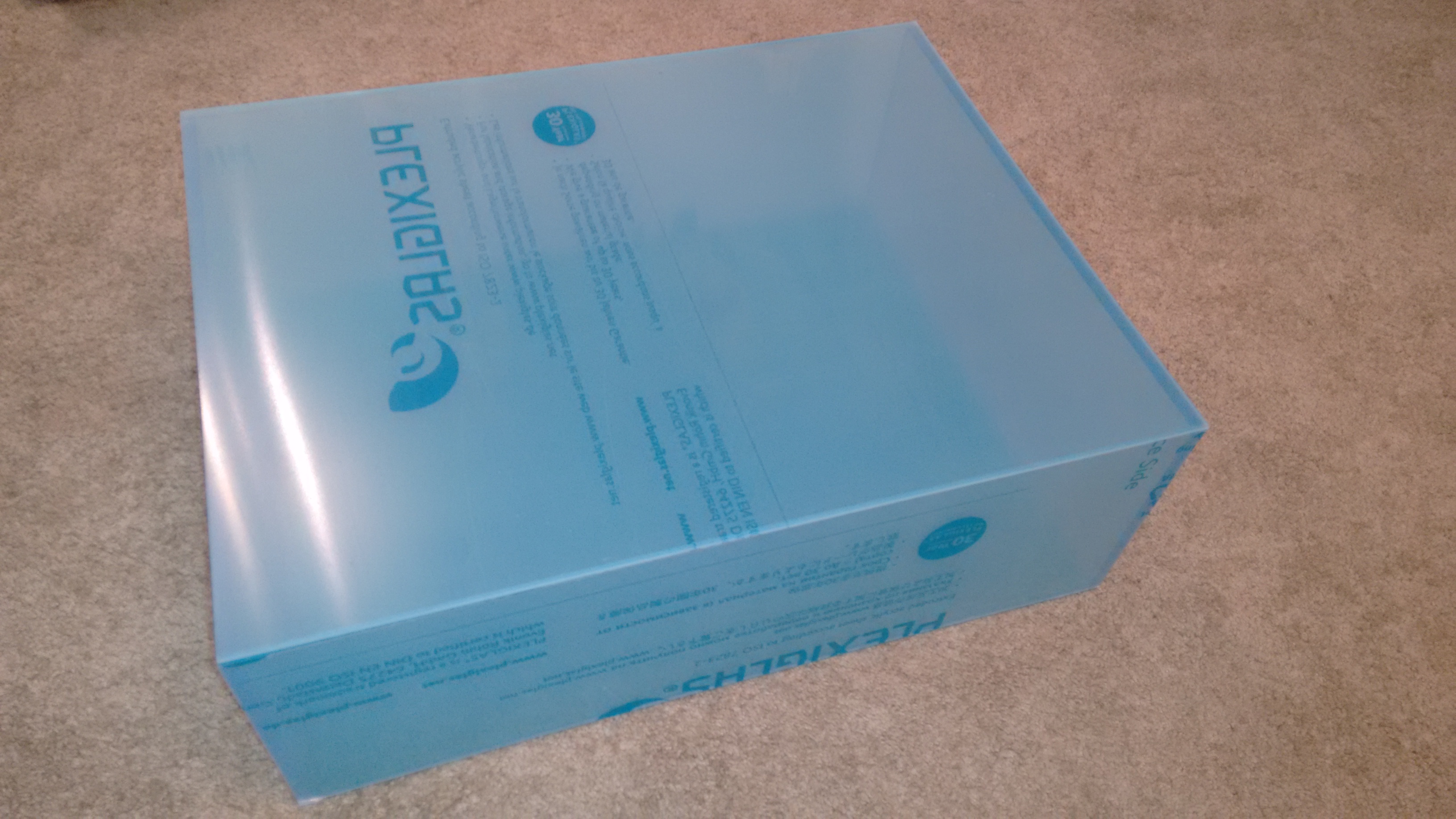

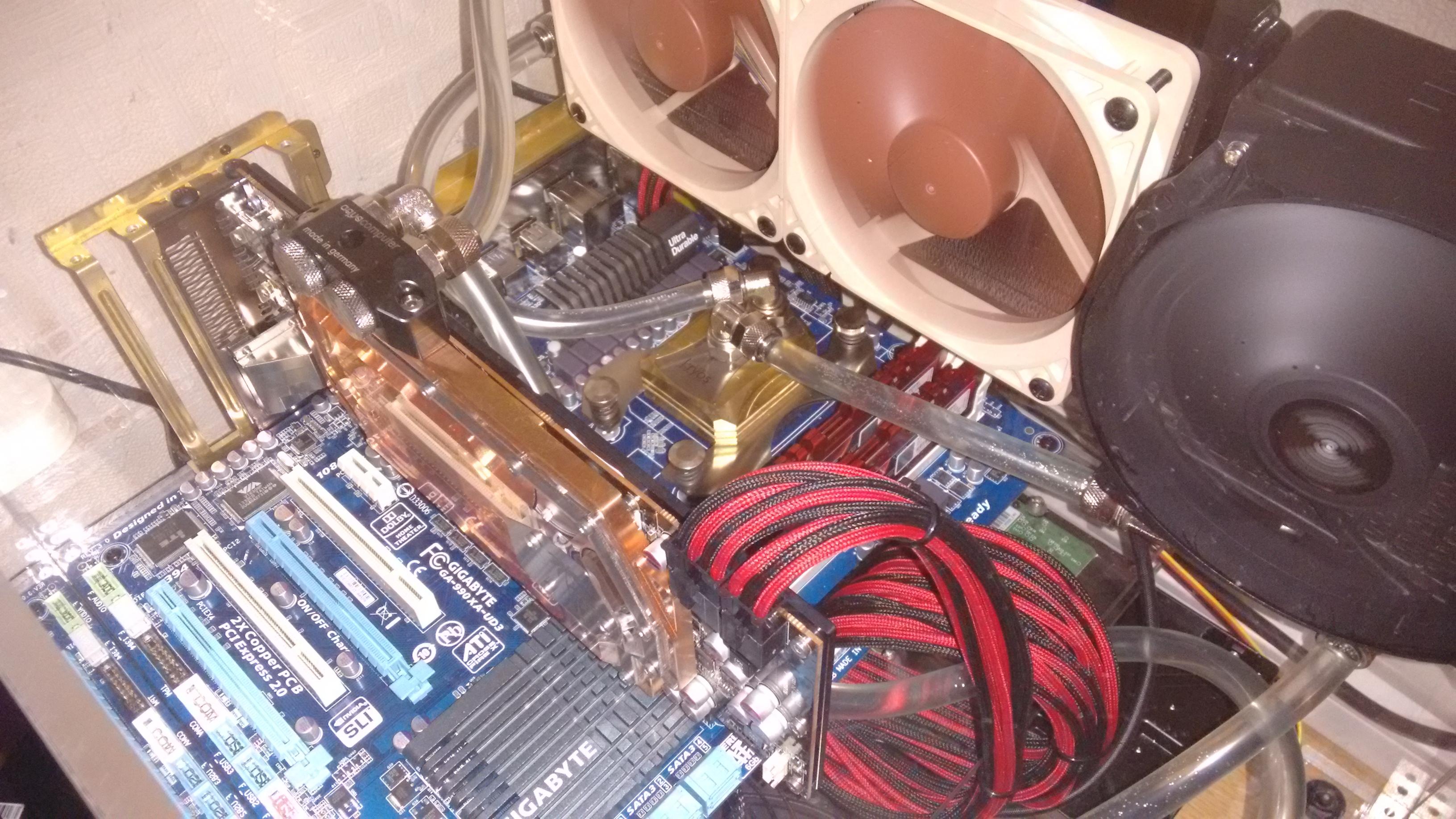

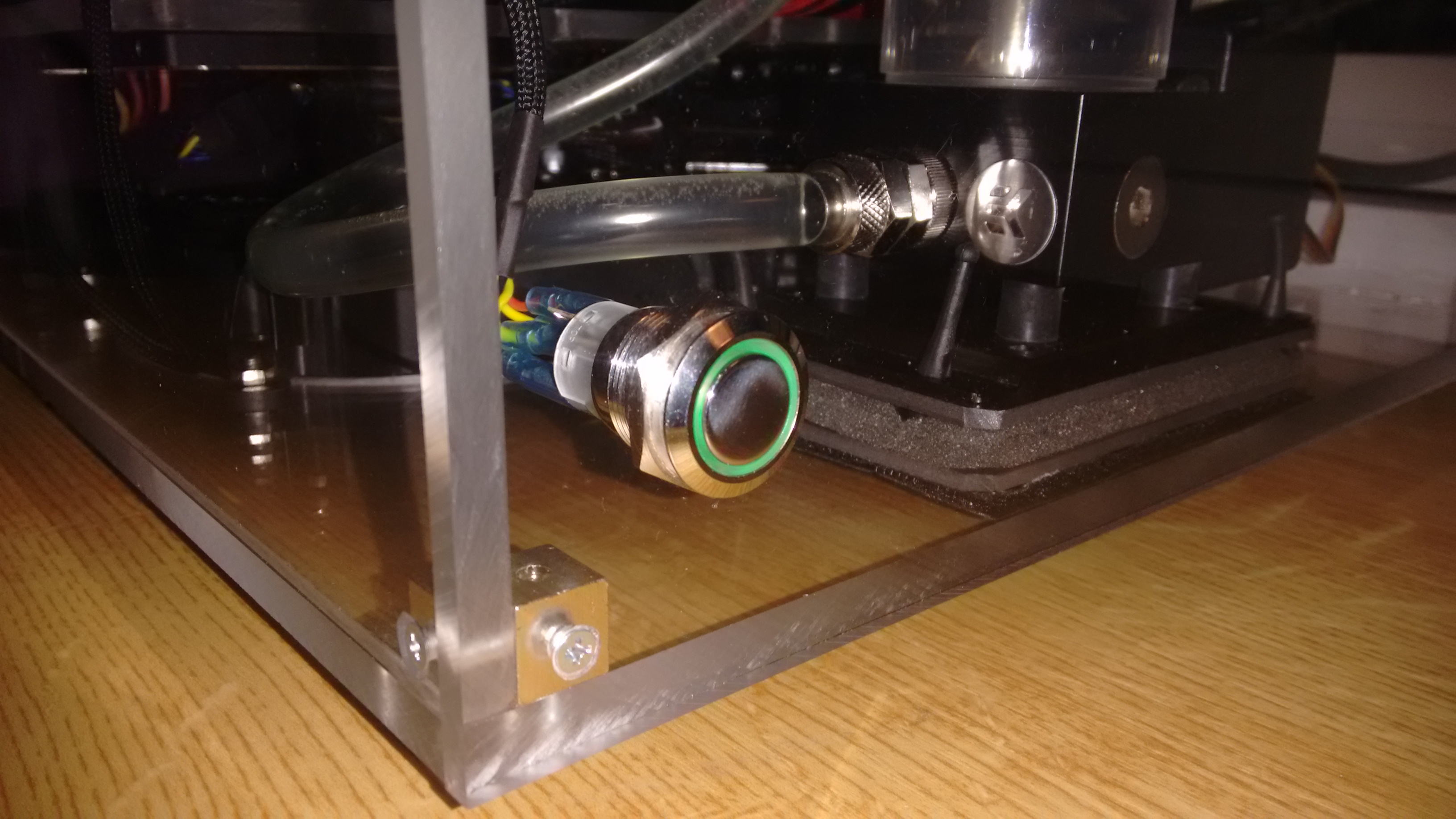

Nach dem ich mein erstes Gehäuse aus Plexiglas gebaut habe und erste Erfahrungen mit dem Material und Bau gesammelt habe:
![IMG_20150823_183535854_HDR.jpg IMG_20150823_183535854_HDR.jpg](https://pics.computerbase.de/forum/attachments/420/420783-1fe57593047668bfba52080a653f75fe.jpg?hash=H-V1kwR2aL)
bin ich noch nicht ganz zufrieden was Wartung und Aussehen betrifft, und möchte alles neu machen.

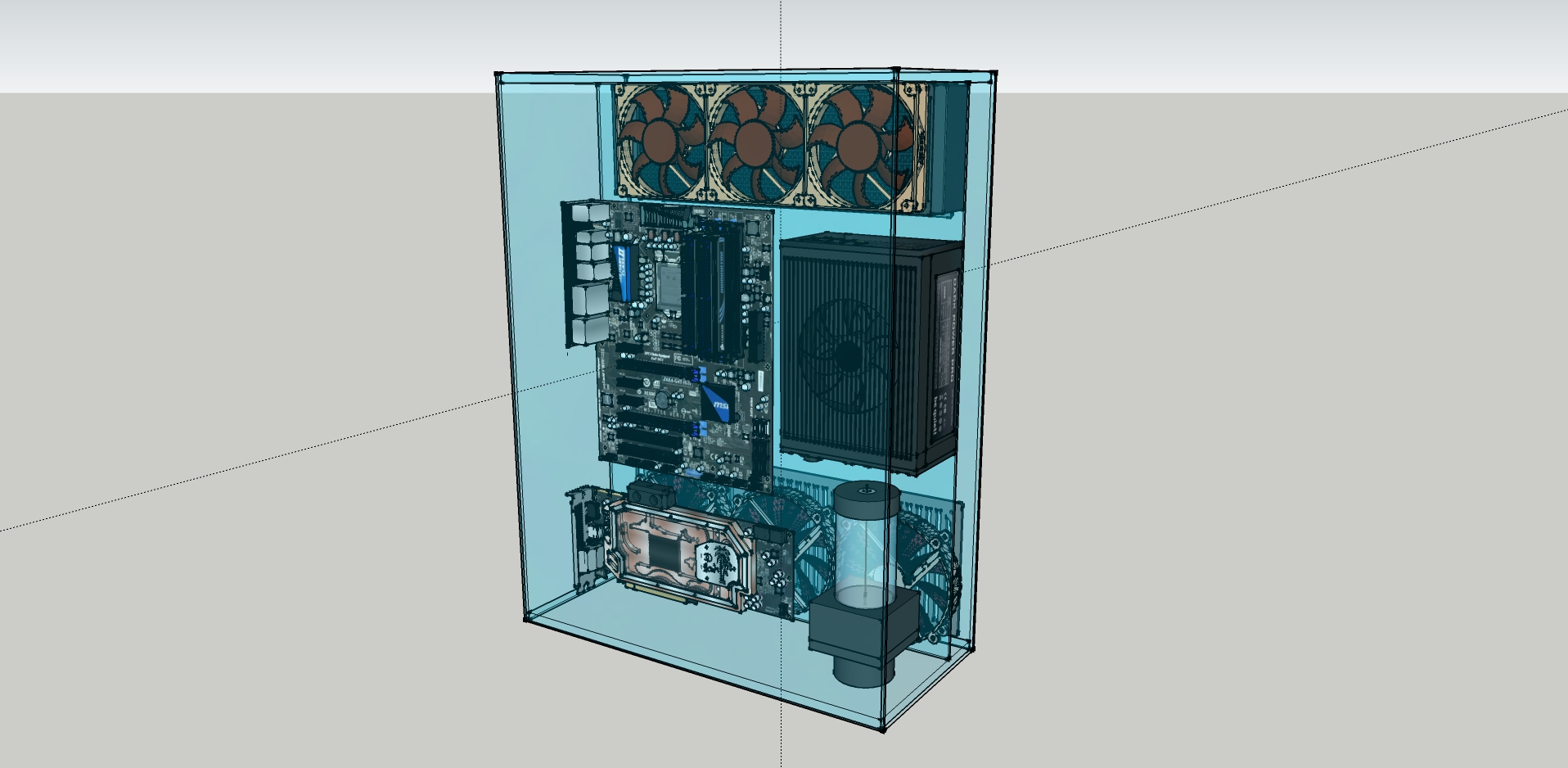

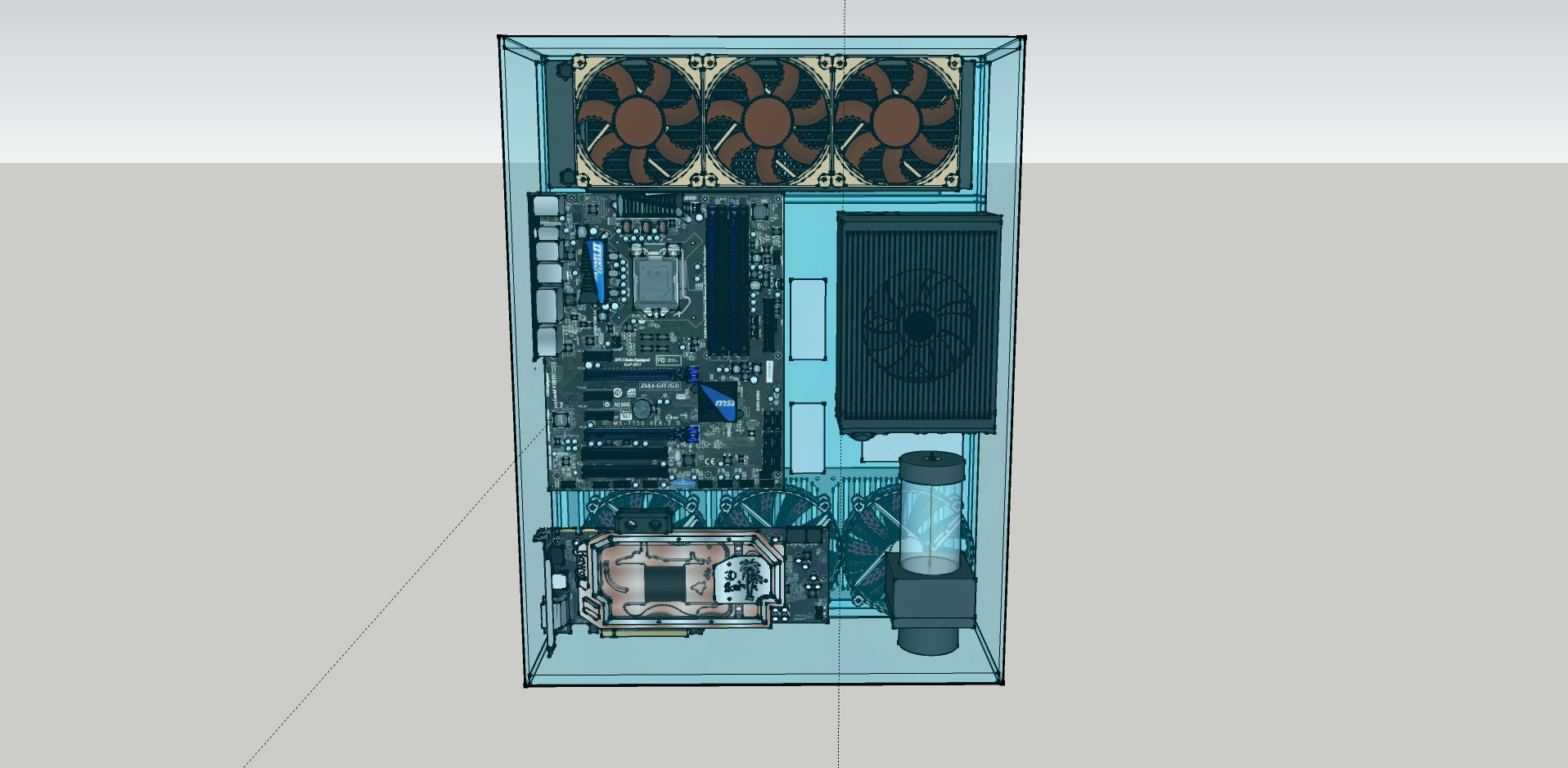

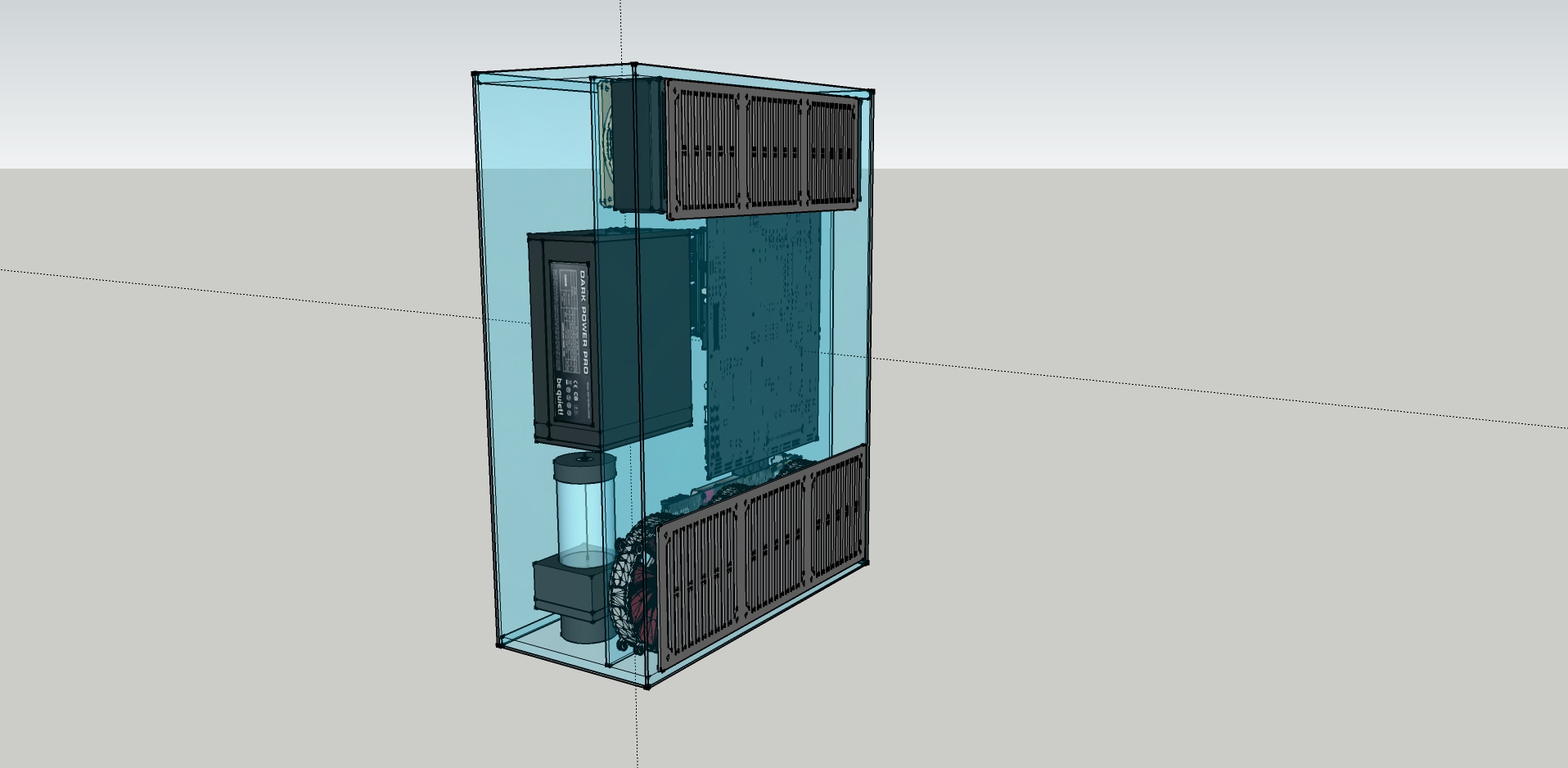

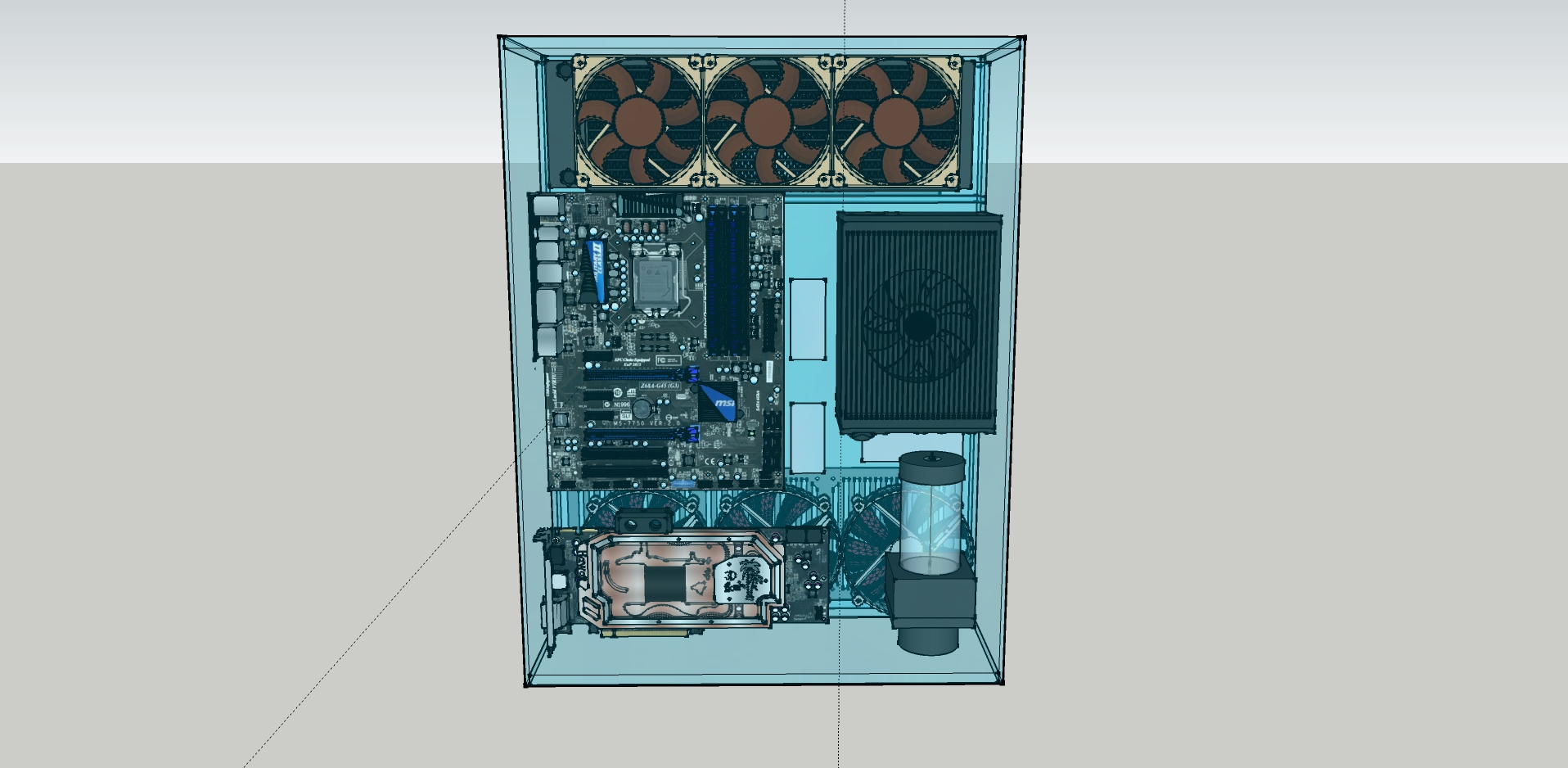

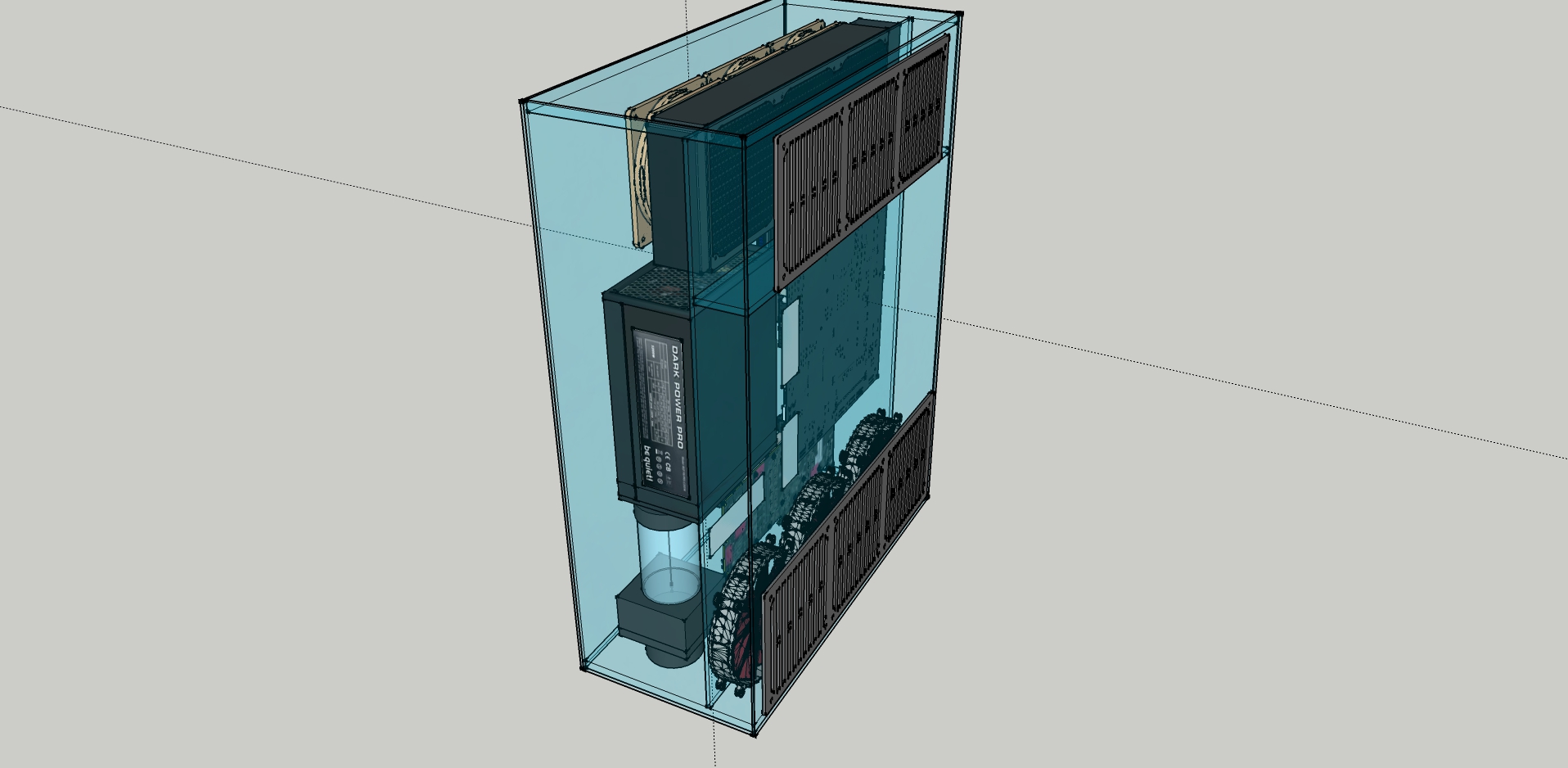

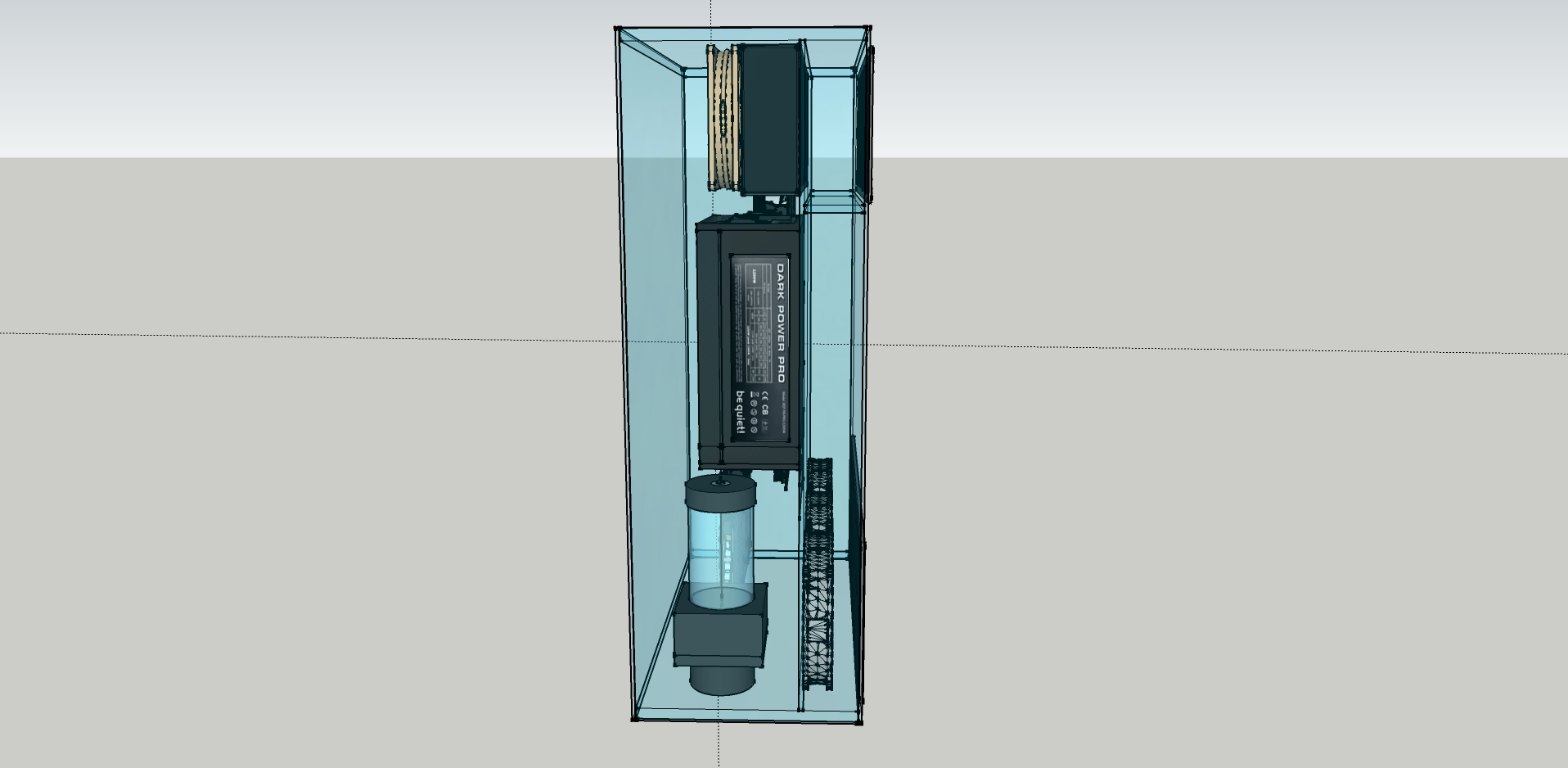

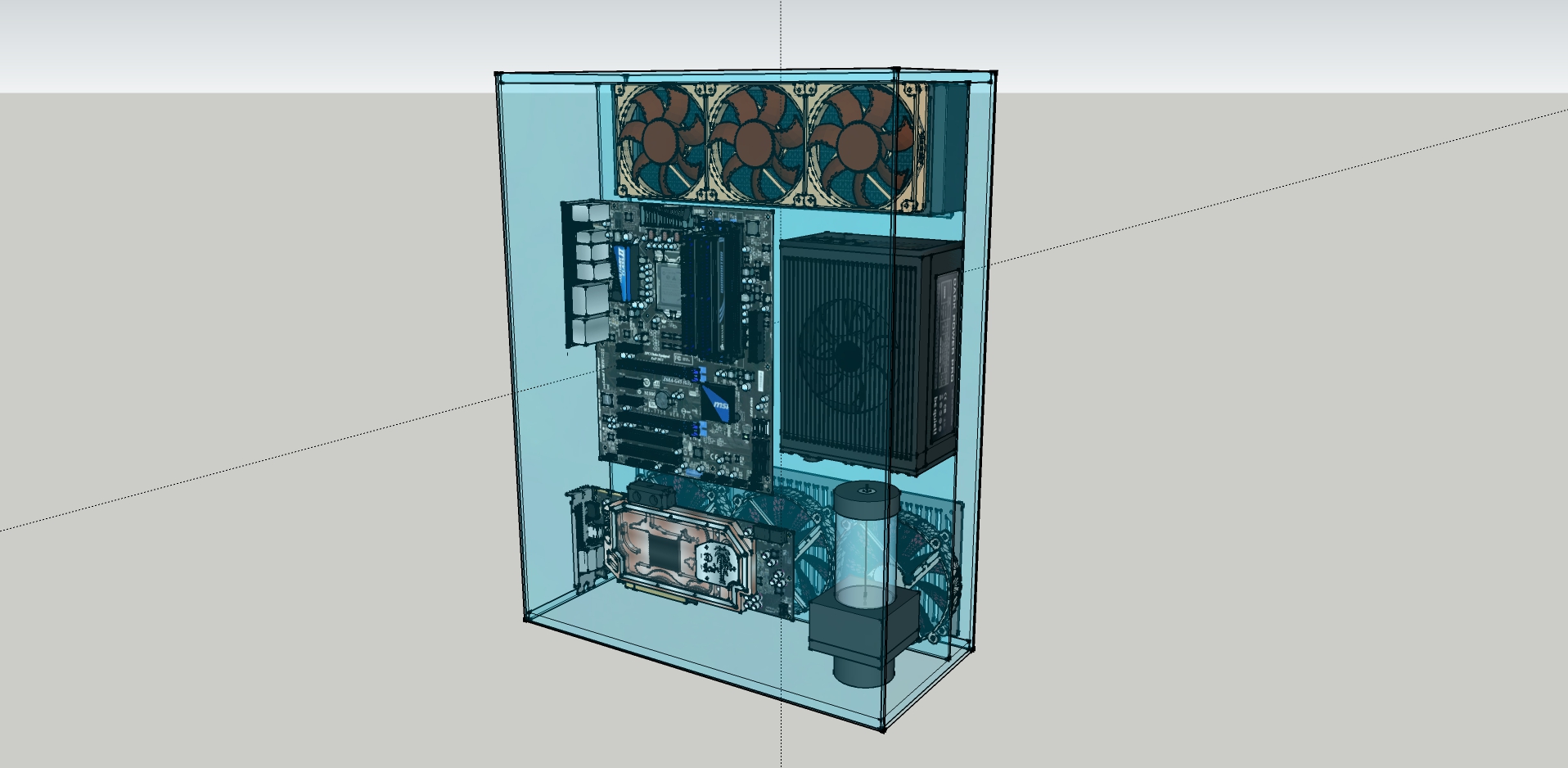

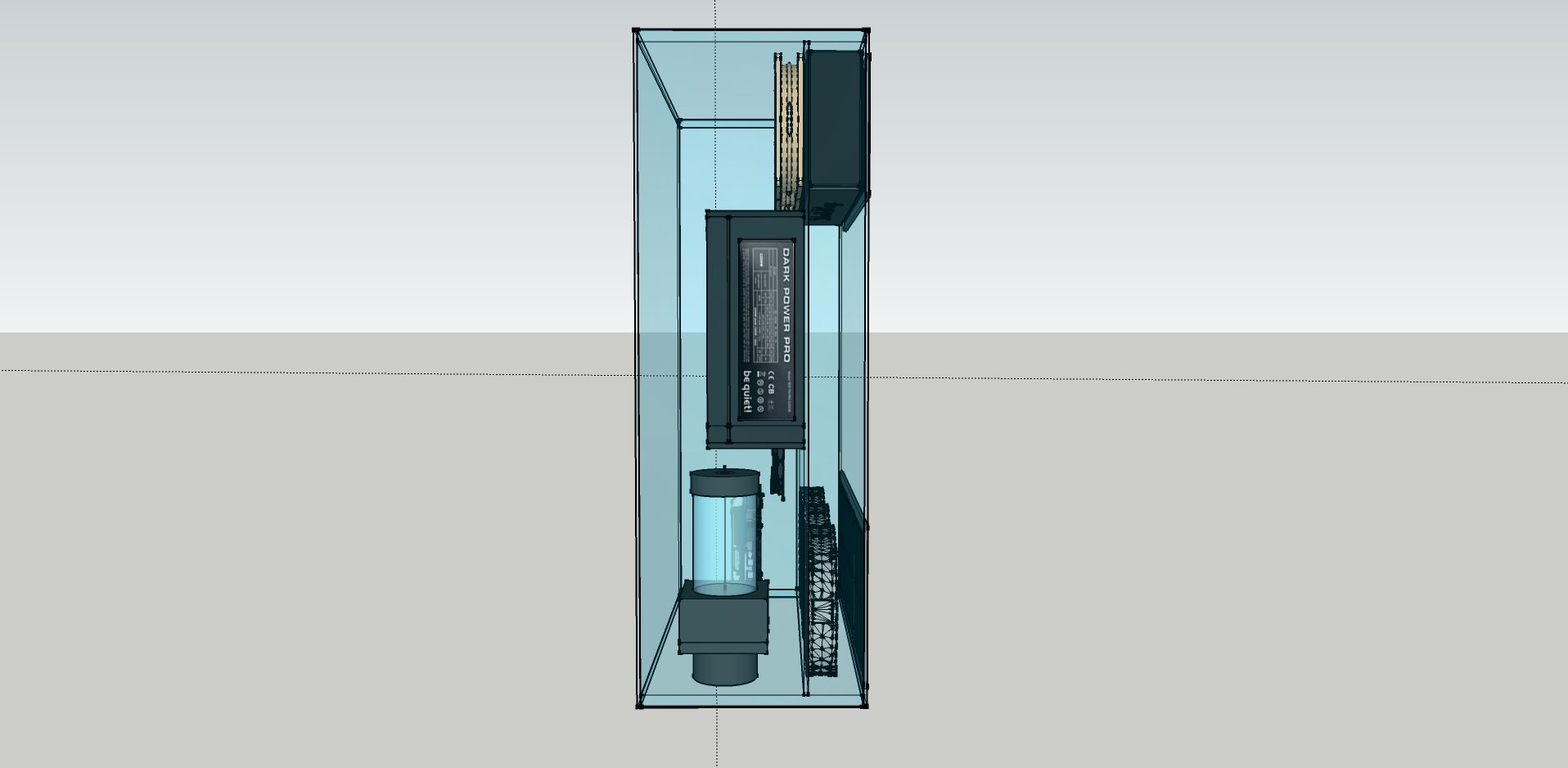

Hier mein Sketchup entwurf:
Da ich nicht in die neue mATX Hardware investieren möchte bleibt ATX Mainboard, passt auch meiner Meinung nach gut zusammen.
![Case_2_Vorne.jpg Case_2_Vorne.jpg](https://pics.computerbase.de/forum/attachments/420/420786-301da72c539b703a36b8d6ea66da9ff2.jpg?hash=MB2nLFObcD)

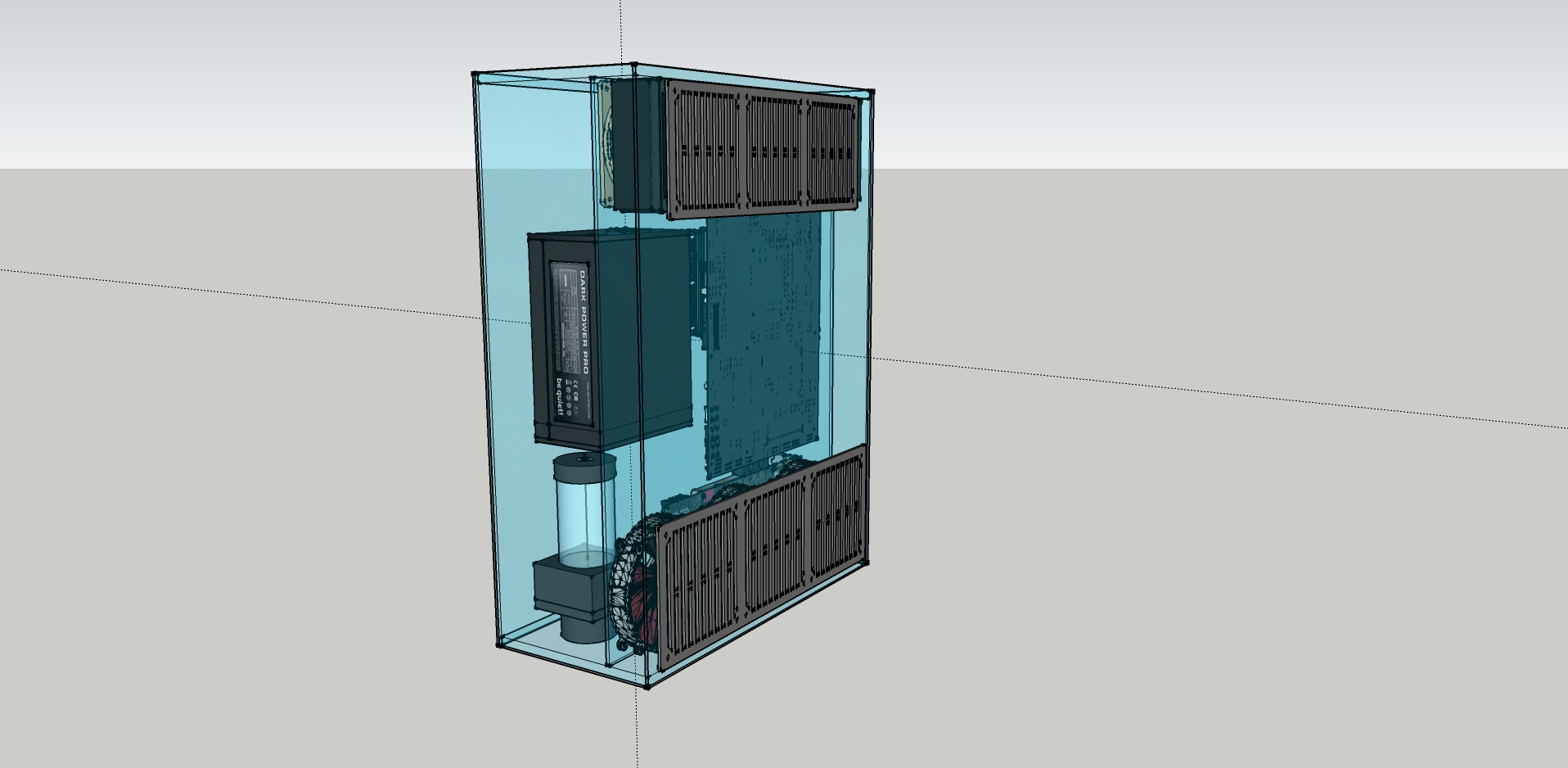

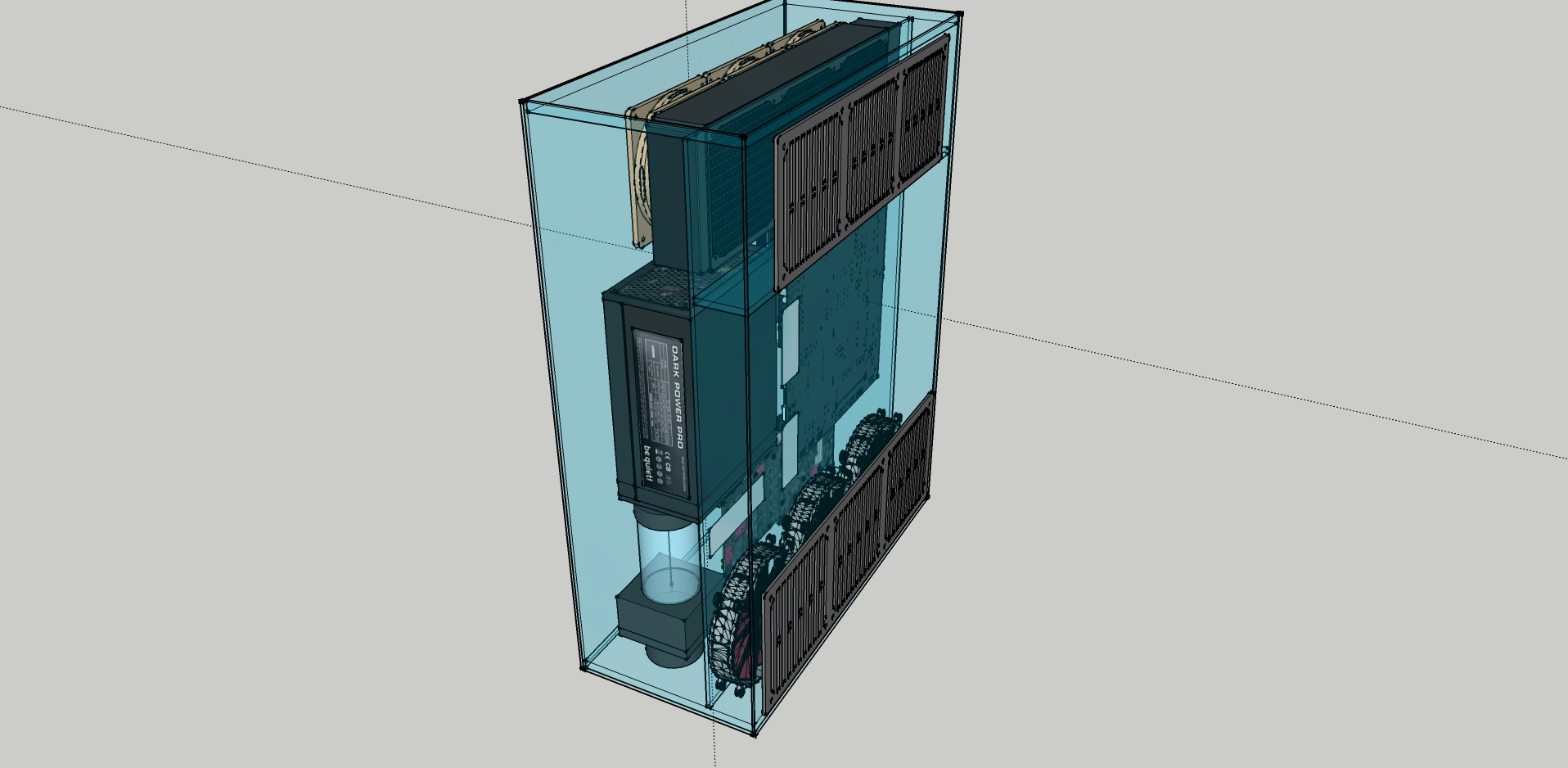

![Case_2_Hinten.jpg Case_2_Hinten.jpg](https://pics.computerbase.de/forum/attachments/420/420787-926d900c0a1321f2730191313250702e.jpg?hash=km2QDAoTIf)

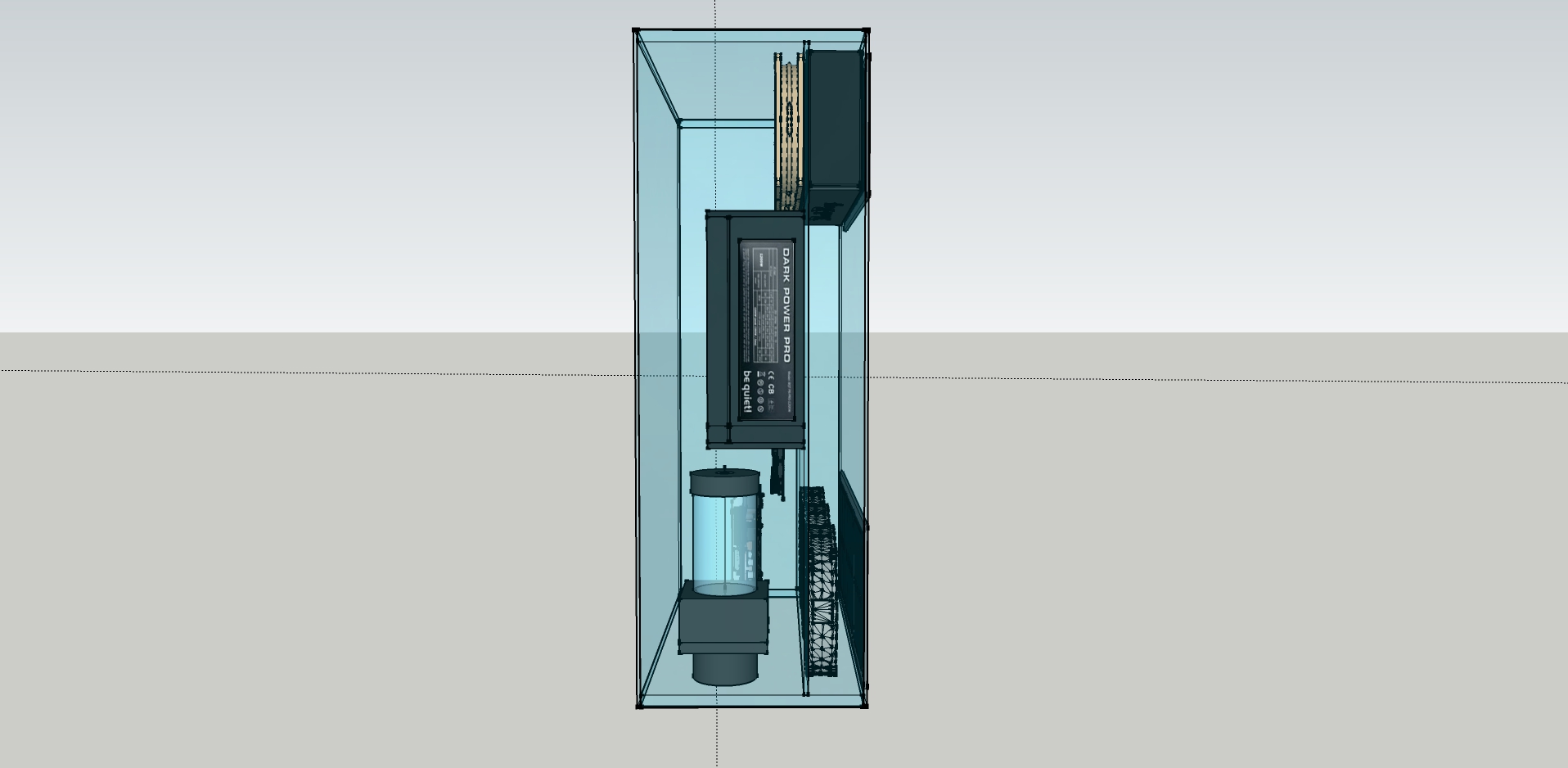

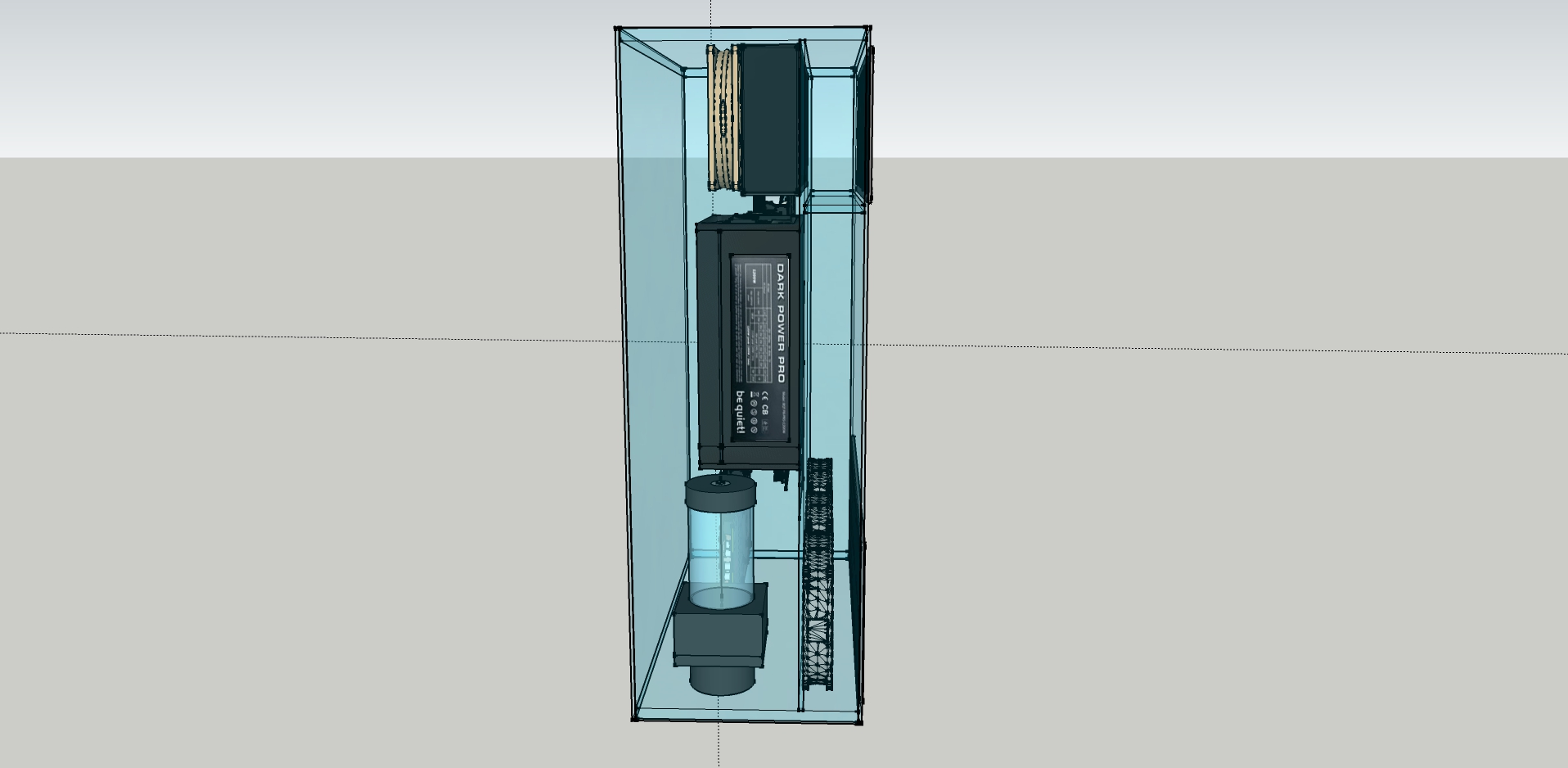

![Case_Seite.jpg Case_Seite.jpg](https://pics.computerbase.de/forum/attachments/420/420789-aead6a27899acef9ca9bc476b2e52e52.jpg?hash=rq1qJ4mazv)
Maße (BxHxT) 26x60x45,8 cm
Die Platten sind schon bestellt.

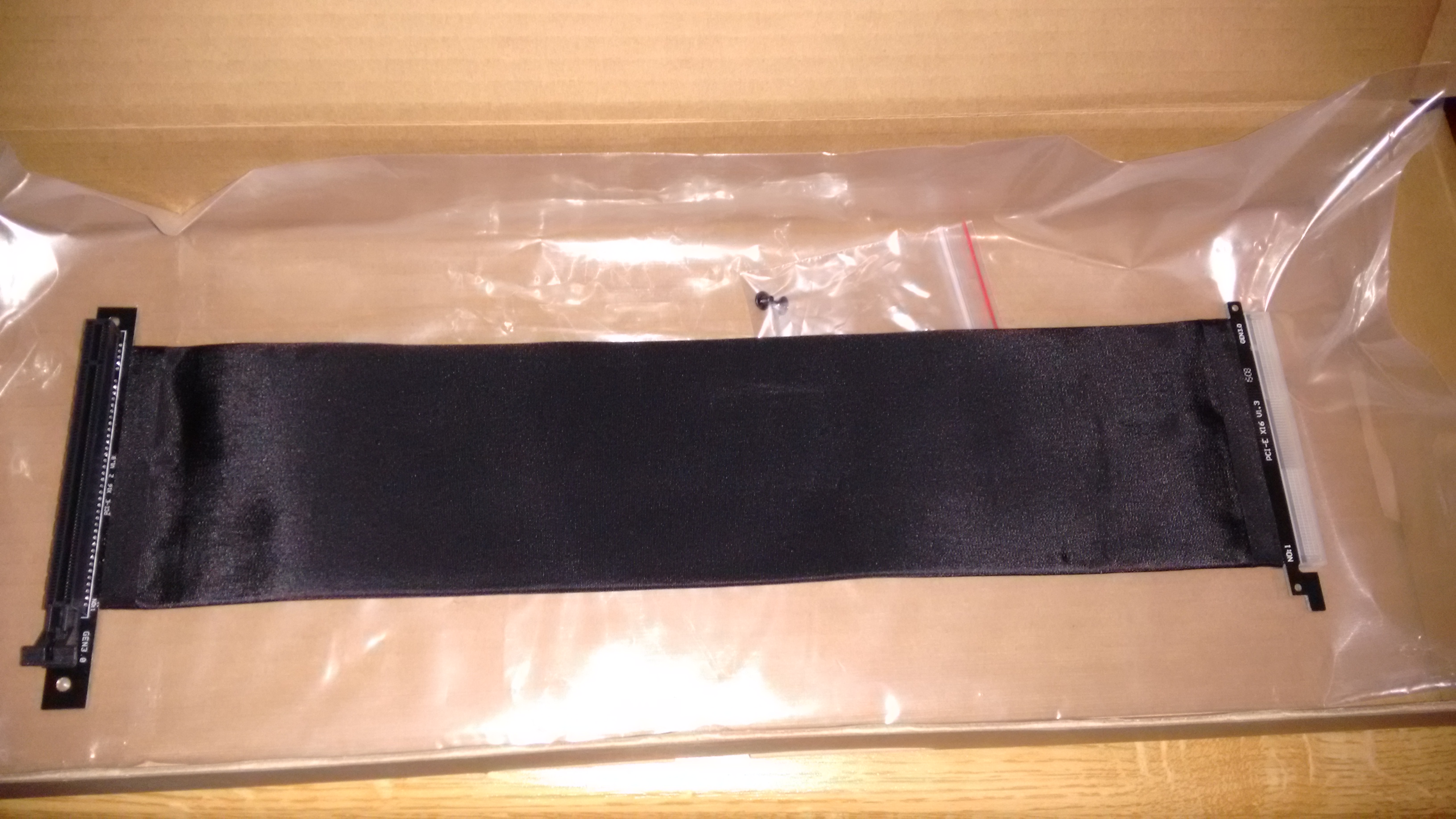

Riserkabel von Lian Li ist schon da: https://www.caseking.de/lian-li-pw-pci-e38-riser-card-cable-schwarz-geli-687.html
![IMG_20150825_210333013.jpg IMG_20150825_210333013.jpg](https://pics.computerbase.de/forum/attachments/421/421107-e3523b27cbbc01d894fead5fba477e2e.jpg?hash=41I7J8u8Ad)

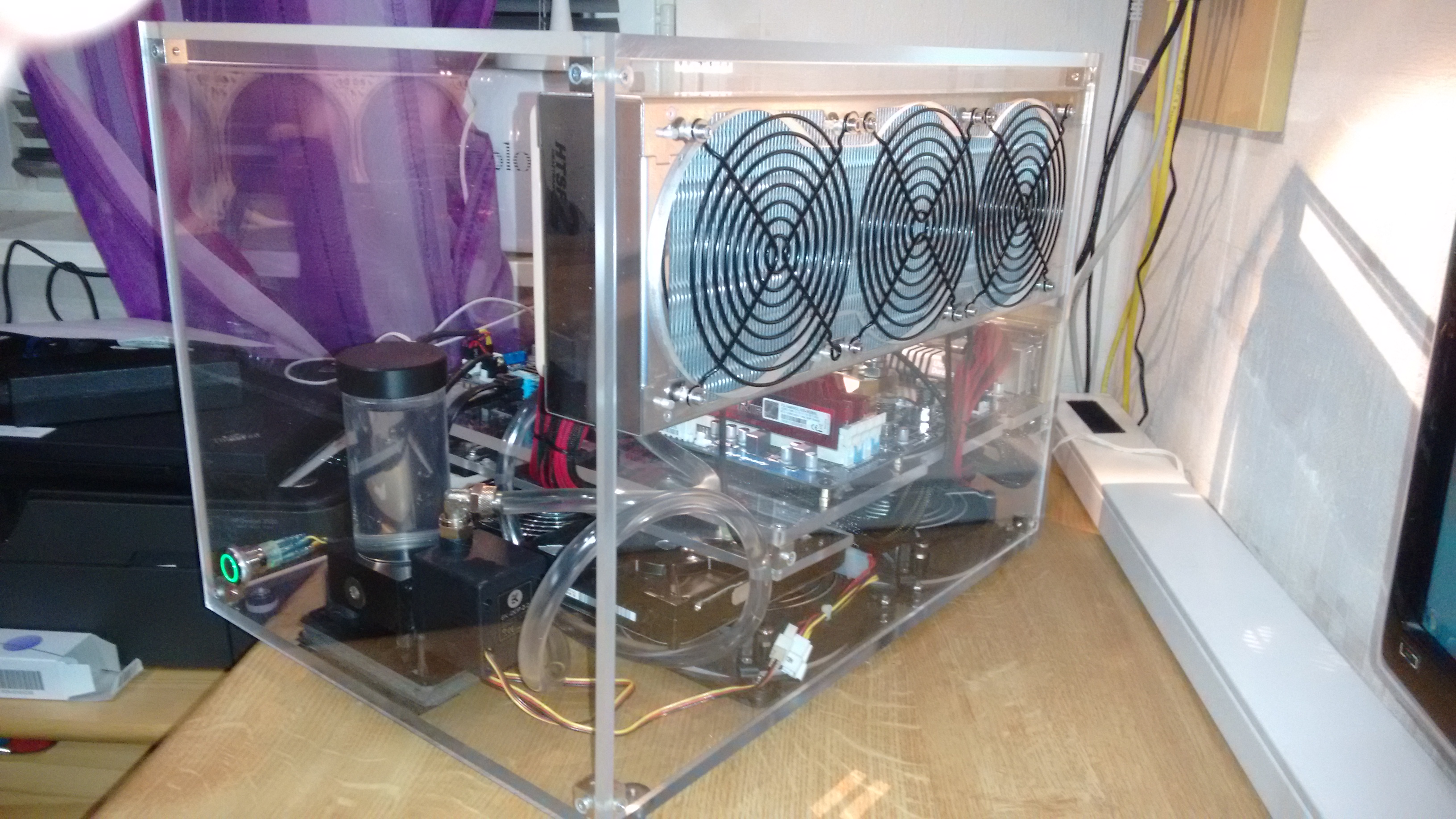

Die Schläuche würde ich gerne gegen Tubes ersetzen. Leider Keine Erfahrung und Werkzeug. Falls jemand aus Berlin und Umgebung da helfen könnte, wäre richtig toll!

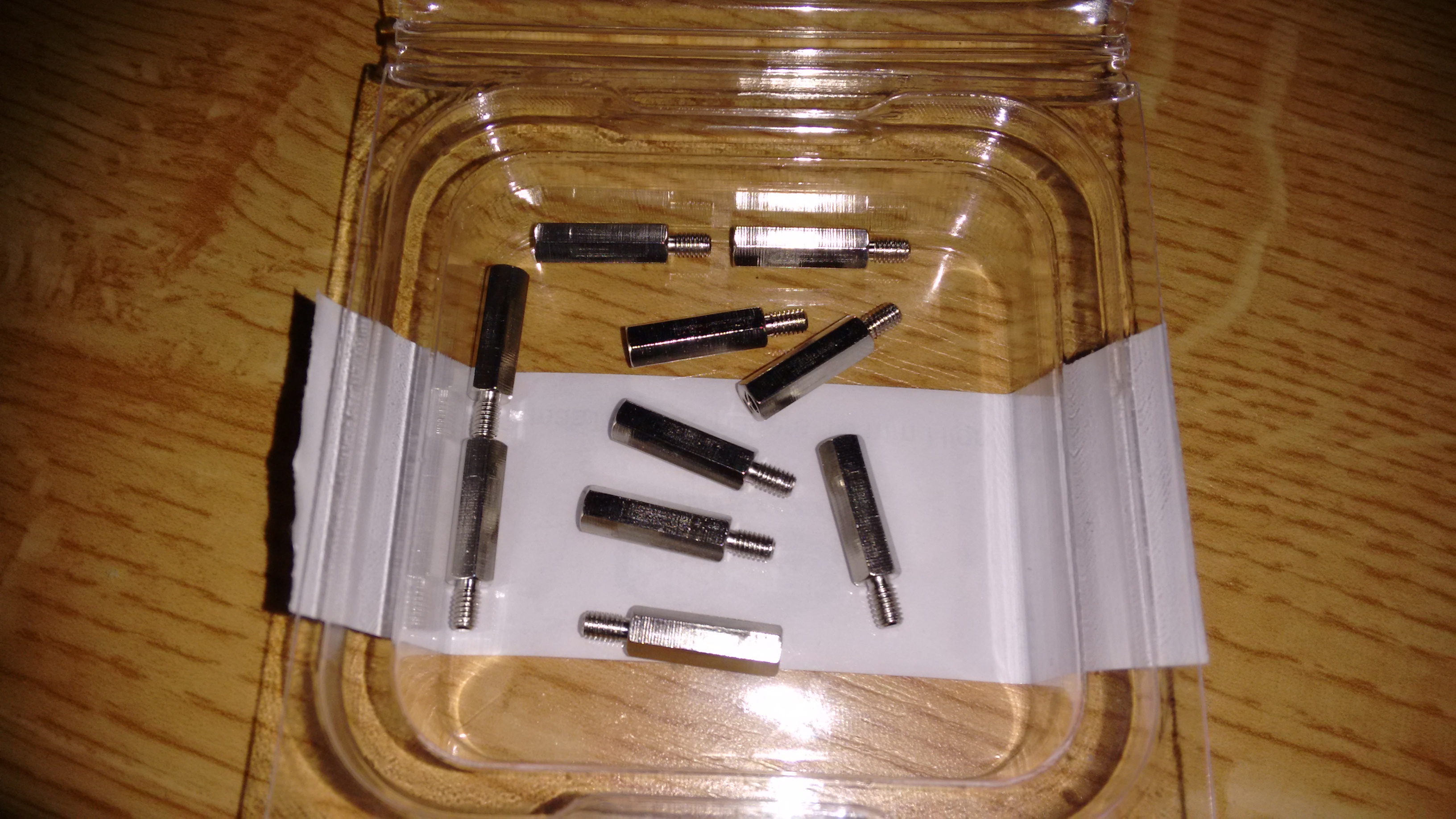

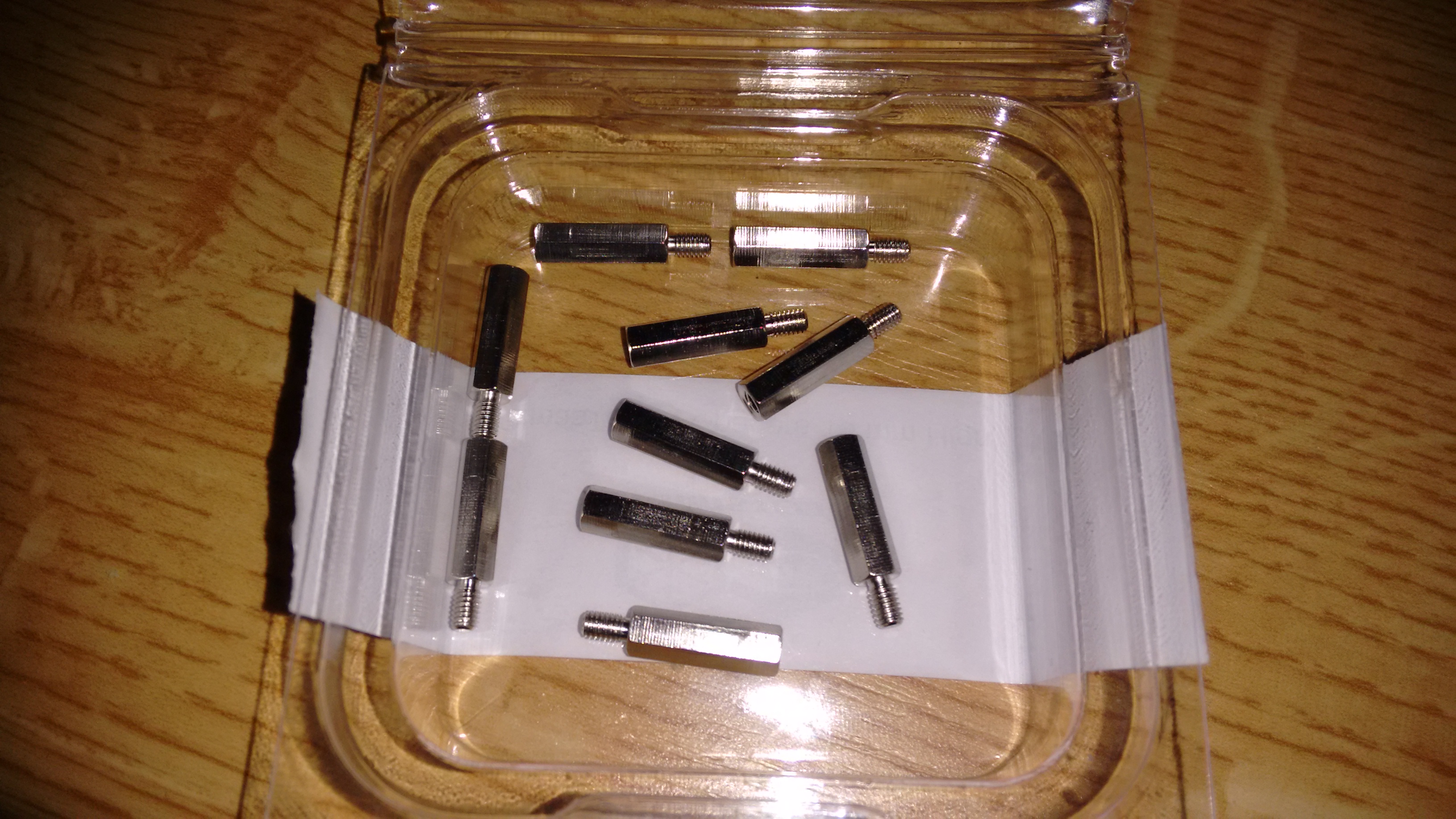

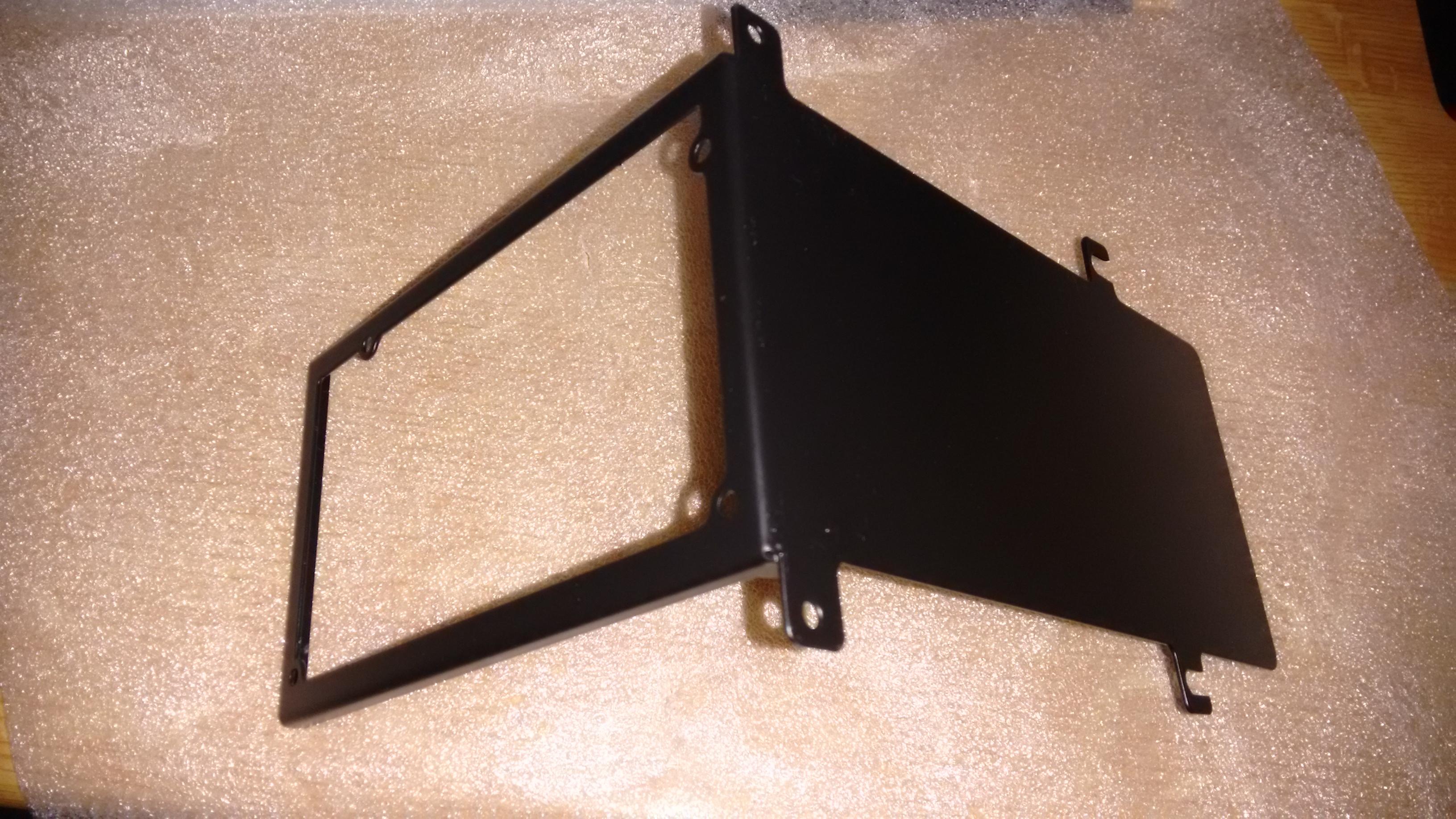

15mm Abstandhalter und Netzteil-Halterung sind da.

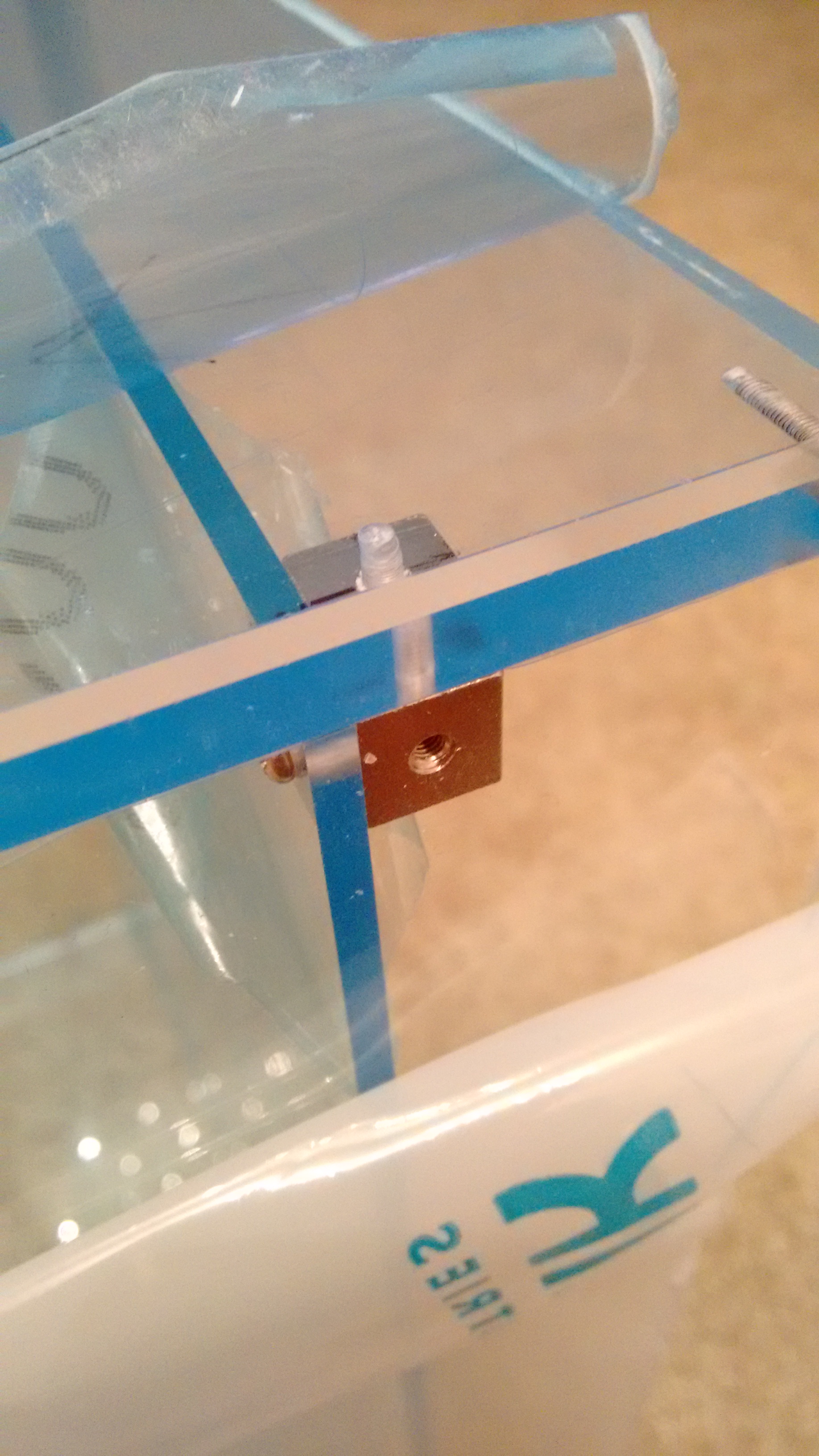

Somit hat CPU-Kühler-Befestigung auf der MB Rückseite genug Platz. Beim Ersten Projekt müsste ich ein 145er Loch schneiden. Auch das Loch fürs NT ist sehr kompliziert gewesen, deswegen nehme ich da lieber was Fertiges. Es wird noch genug andere Arbeiten geben. Eine richtige Werkstatt habe ich ja auch nicht.
![IMG_20150825_203558409.jpg IMG_20150825_203558409.jpg](https://pics.computerbase.de/forum/attachments/421/421101-0c7722beb03506d7e6c1d218388ffb71.jpg?hash=DHcivrA1Bt)
![IMG_20150825_203701250.jpg IMG_20150825_203701250.jpg](https://pics.computerbase.de/forum/attachments/421/421102-c205829b23217473f8252d01071658ff.jpg?hash=wgWCmyMhdH)

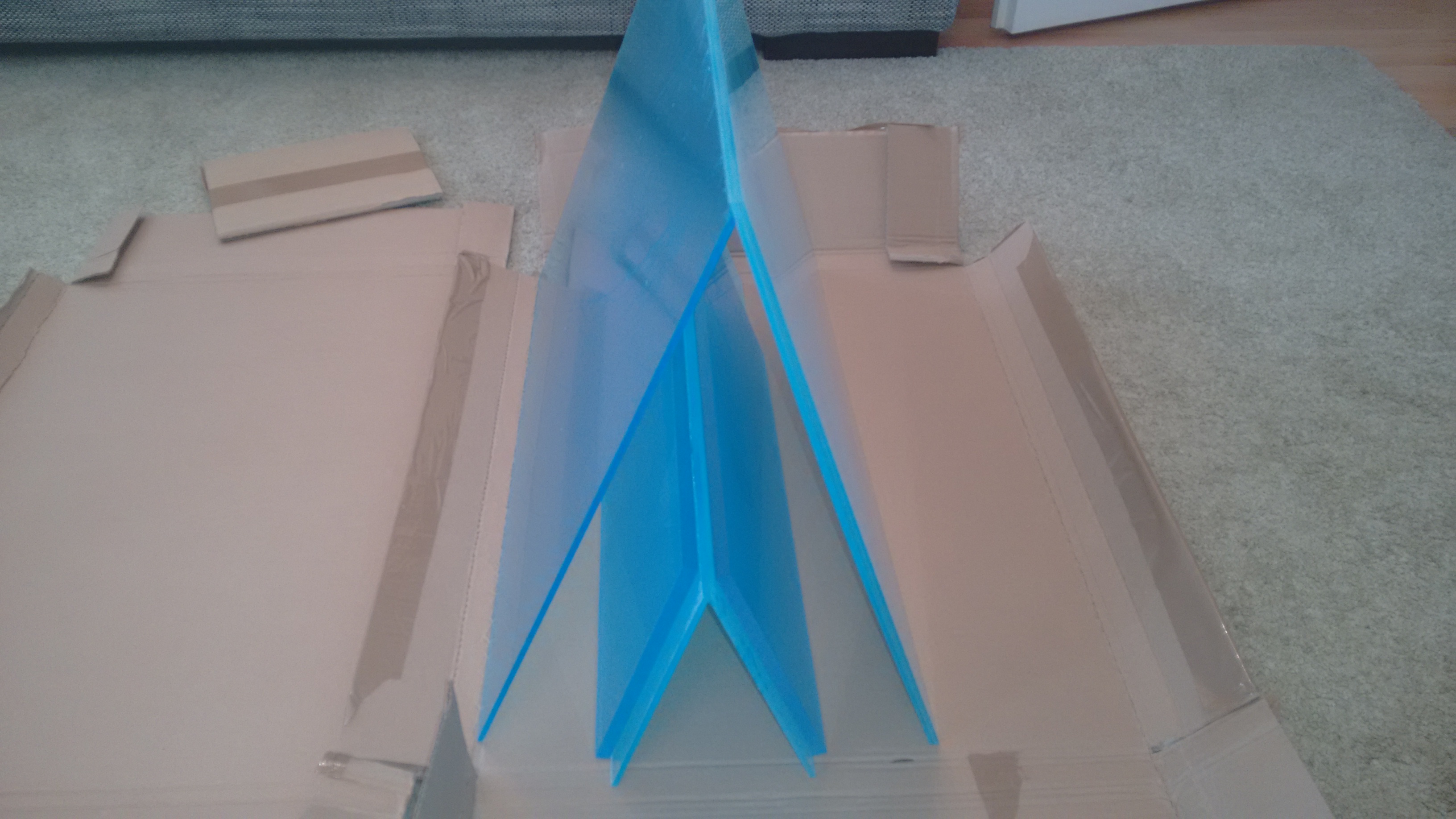

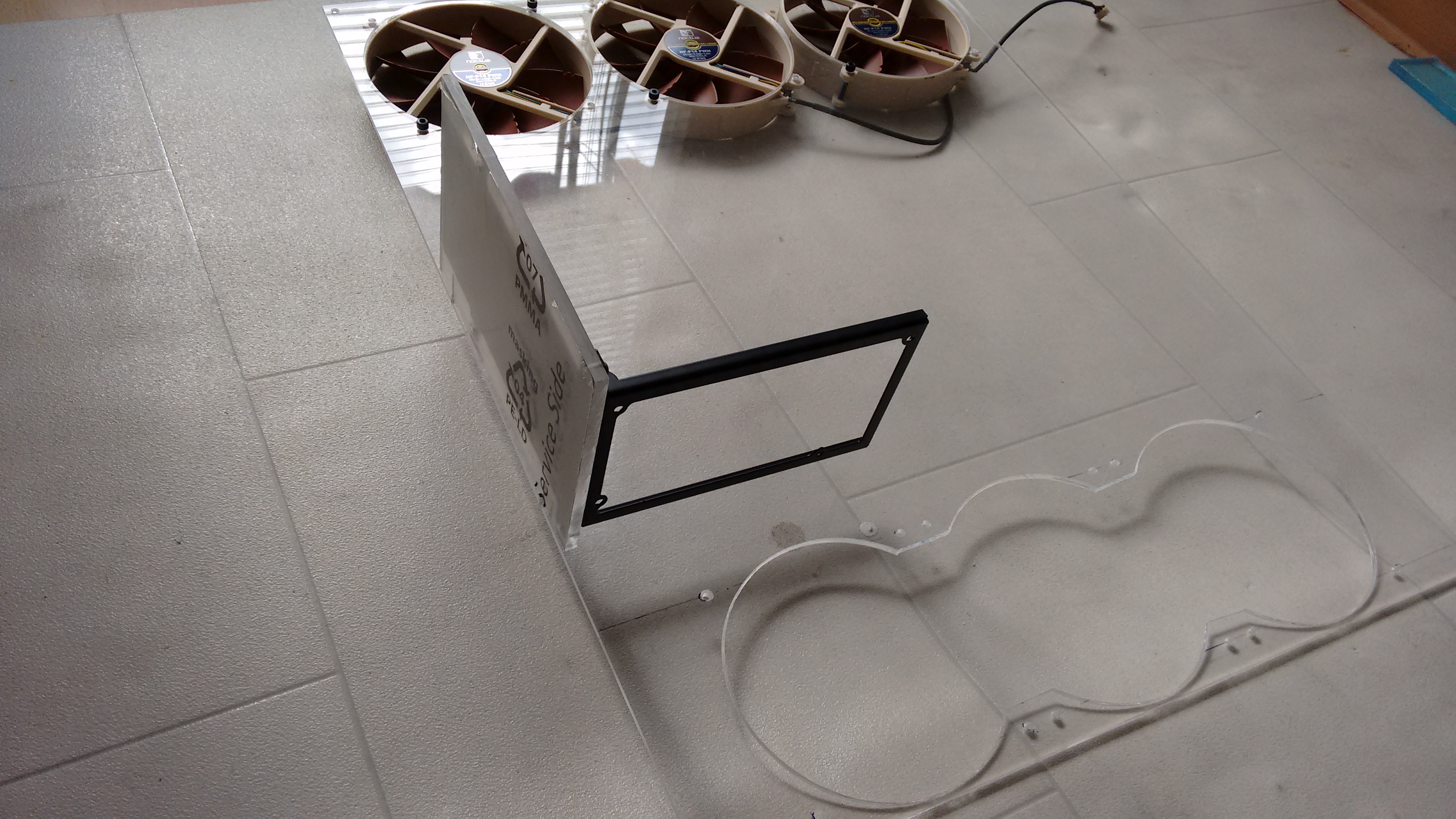

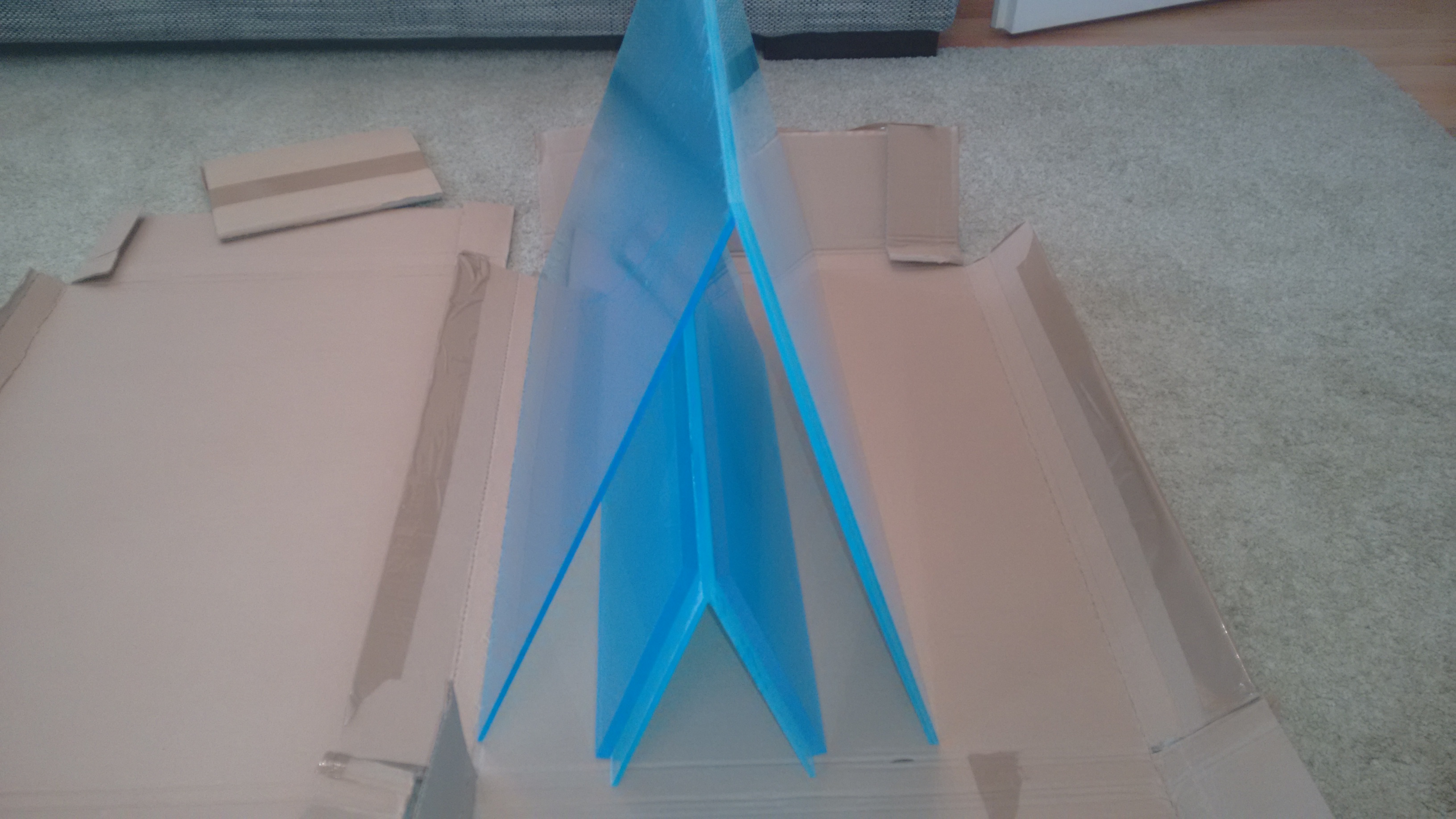

Die PlexiPlatten sind da!
![IMG_20150827_130717096.jpg IMG_20150827_130717096.jpg](https://pics.computerbase.de/forum/attachments/421/421405-7e77512342aa7ffcd3957ee11d90e89e.jpg?hash=fndRI0Kqf_)

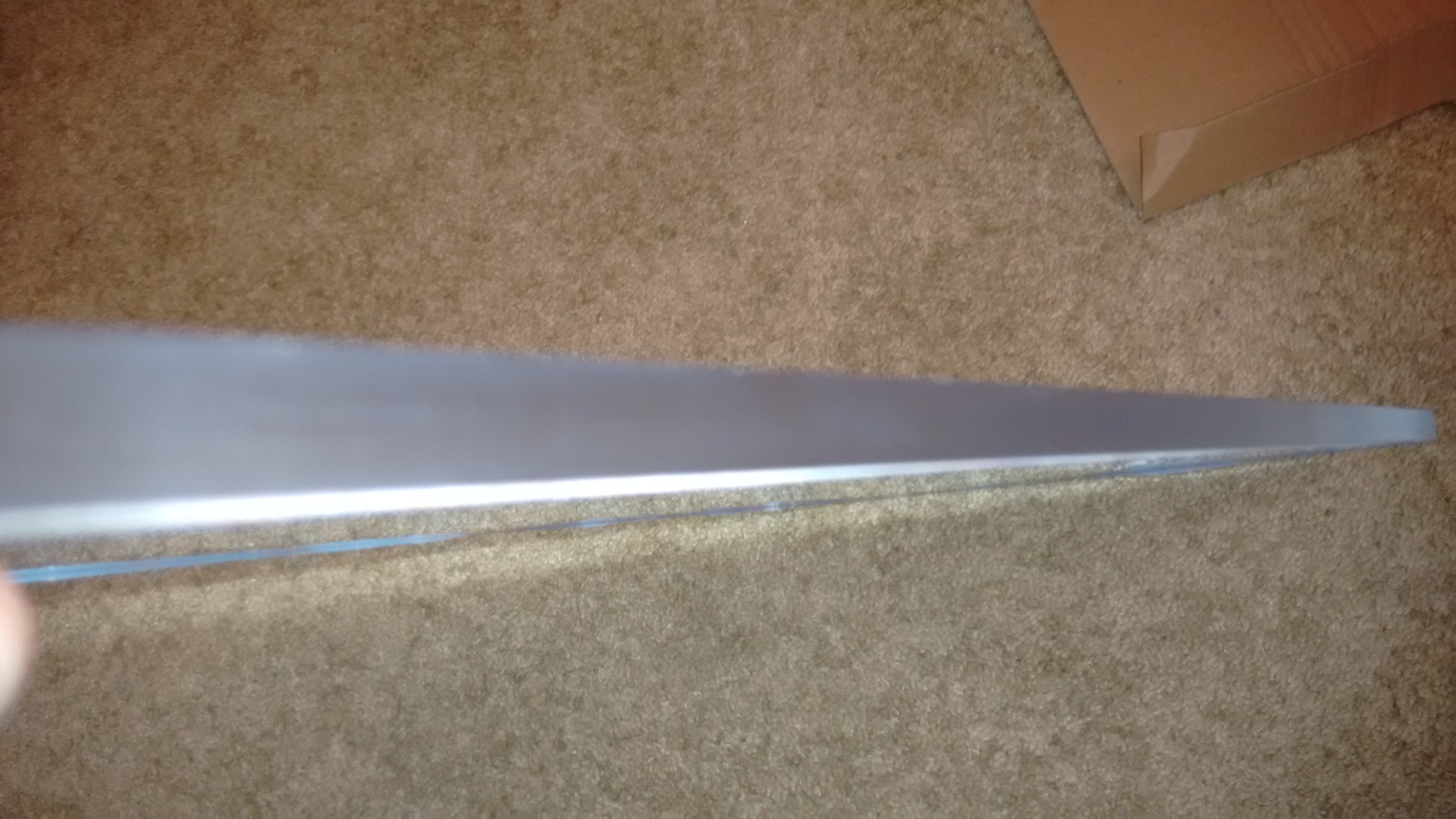

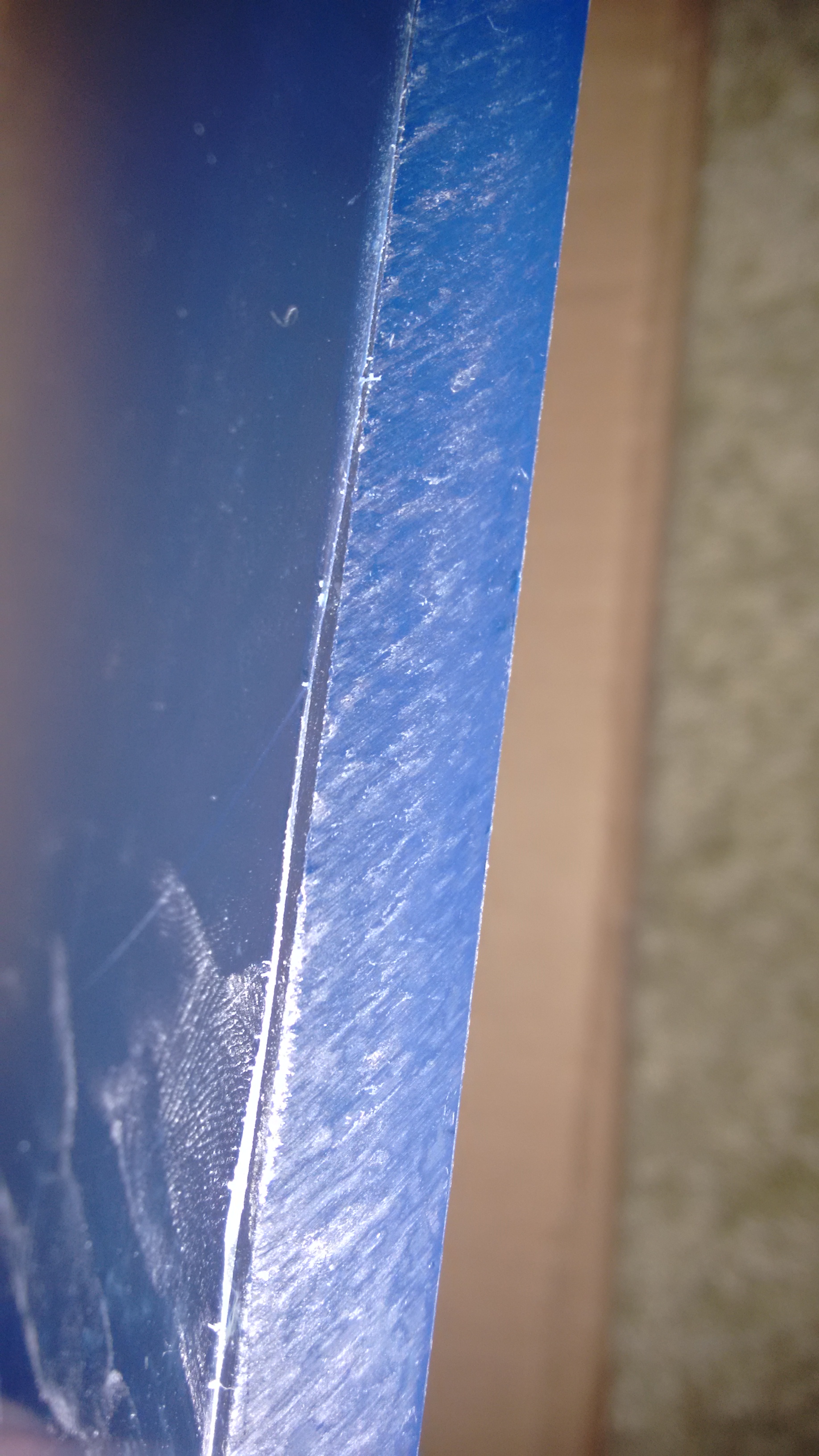

Nächster Schritt kanten Schleifen/Polieren damit Sägeblatt-Spuren weg sind. Könnte man auch bei Platten Lieferant machen lassen, kostet aber extra. Kleine Überraschung: die Kanten bei den 3 mm dicken Seitenwände sind glatt. Da kam wohl keine Kreissäge zum Einsatz.
Vorher nachher. Matt aber speigelglatt.
![IMG_20150827_170822833.jpg IMG_20150827_170822833.jpg](https://pics.computerbase.de/forum/attachments/421/421508-f900c7f83b0dc81dc5edb206ffc19dcf.jpg?hash=-QDH-DsNyB)
![IMG_20150827_221152769.jpg IMG_20150827_221152769.jpg](https://pics.computerbase.de/forum/attachments/421/421509-222842c5ed29675f3dcbd02b65068288.jpg?hash=IihCxe0pZ1)
Zusammenstellen zeigt, dass ich mich beim Bestellen nicht verrechnet habe ))
![IMG_20150827_164155735.jpg IMG_20150827_164155735.jpg](https://pics.computerbase.de/forum/attachments/421/421510-f9661a9a1a5fc53196b0cc38cdacb912.jpg?hash=-WYamhpfxT)

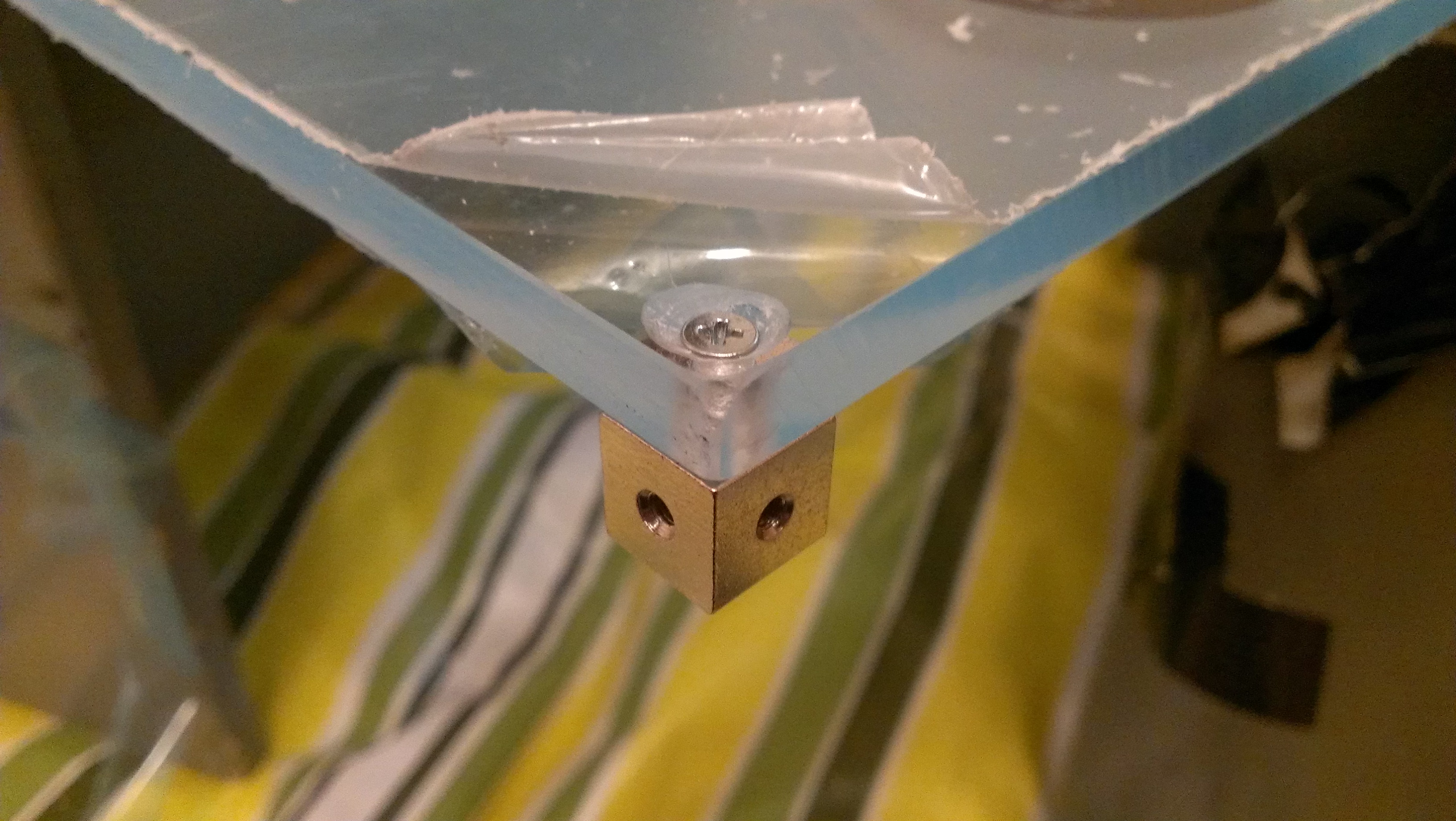

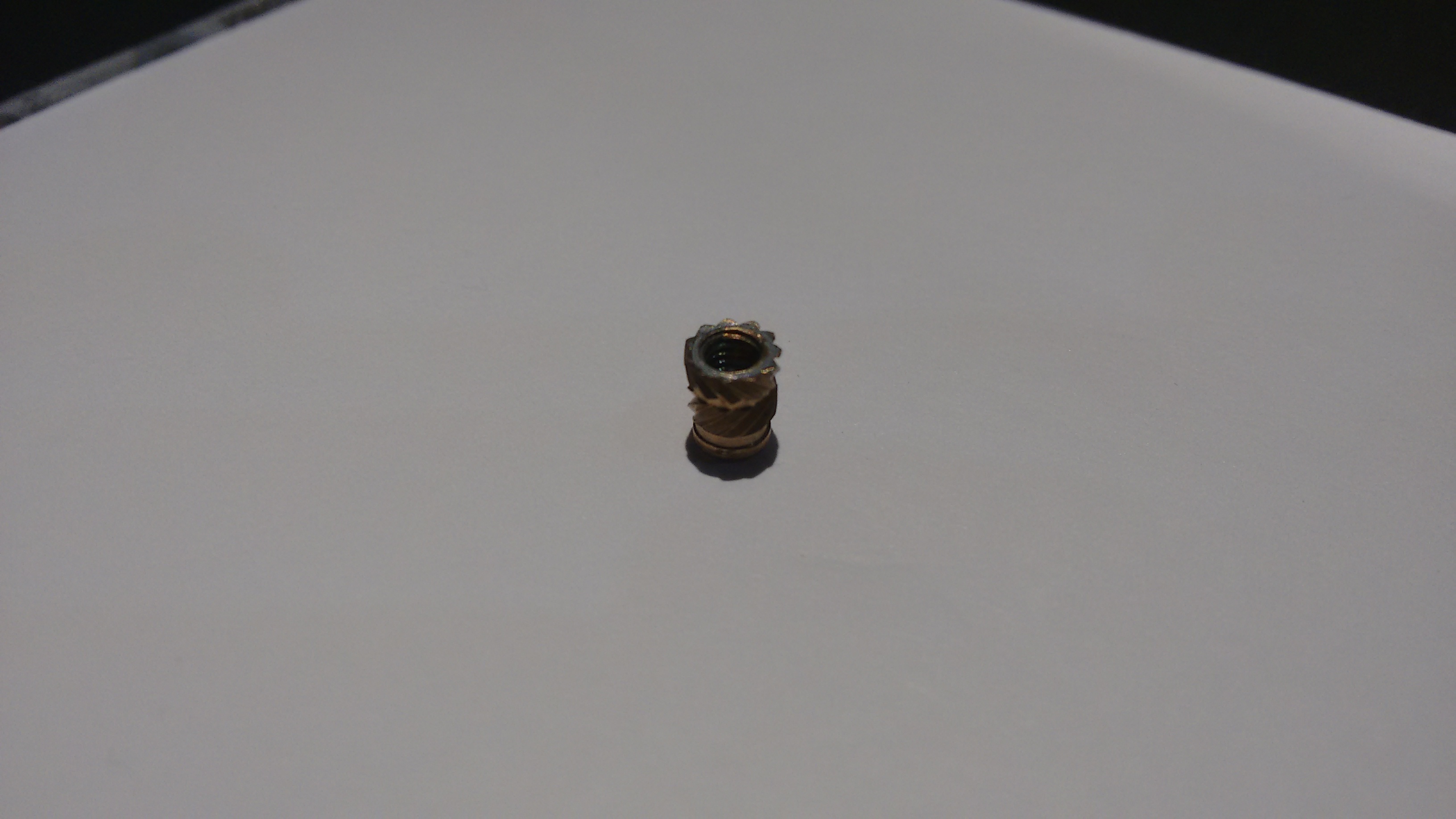

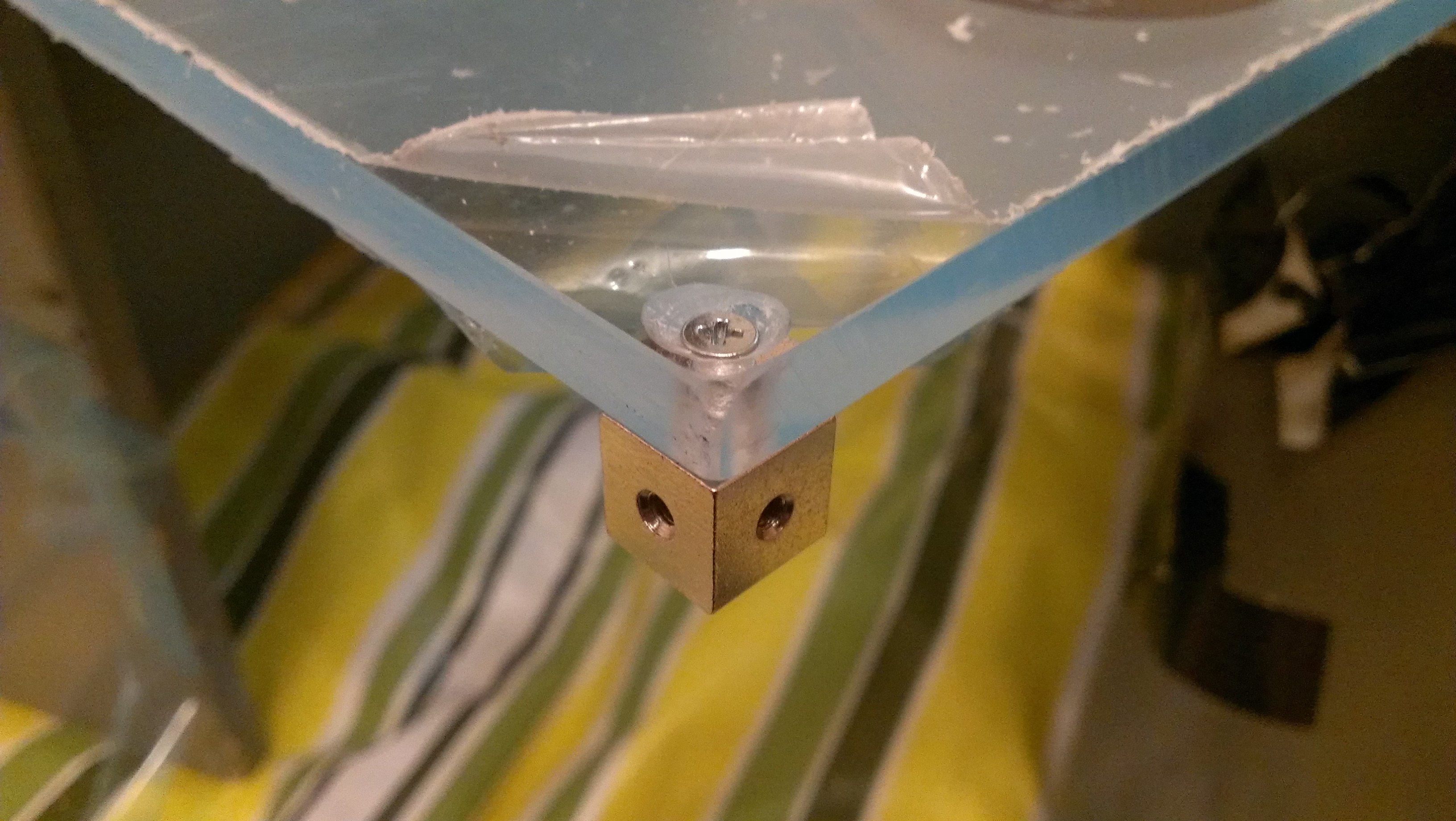

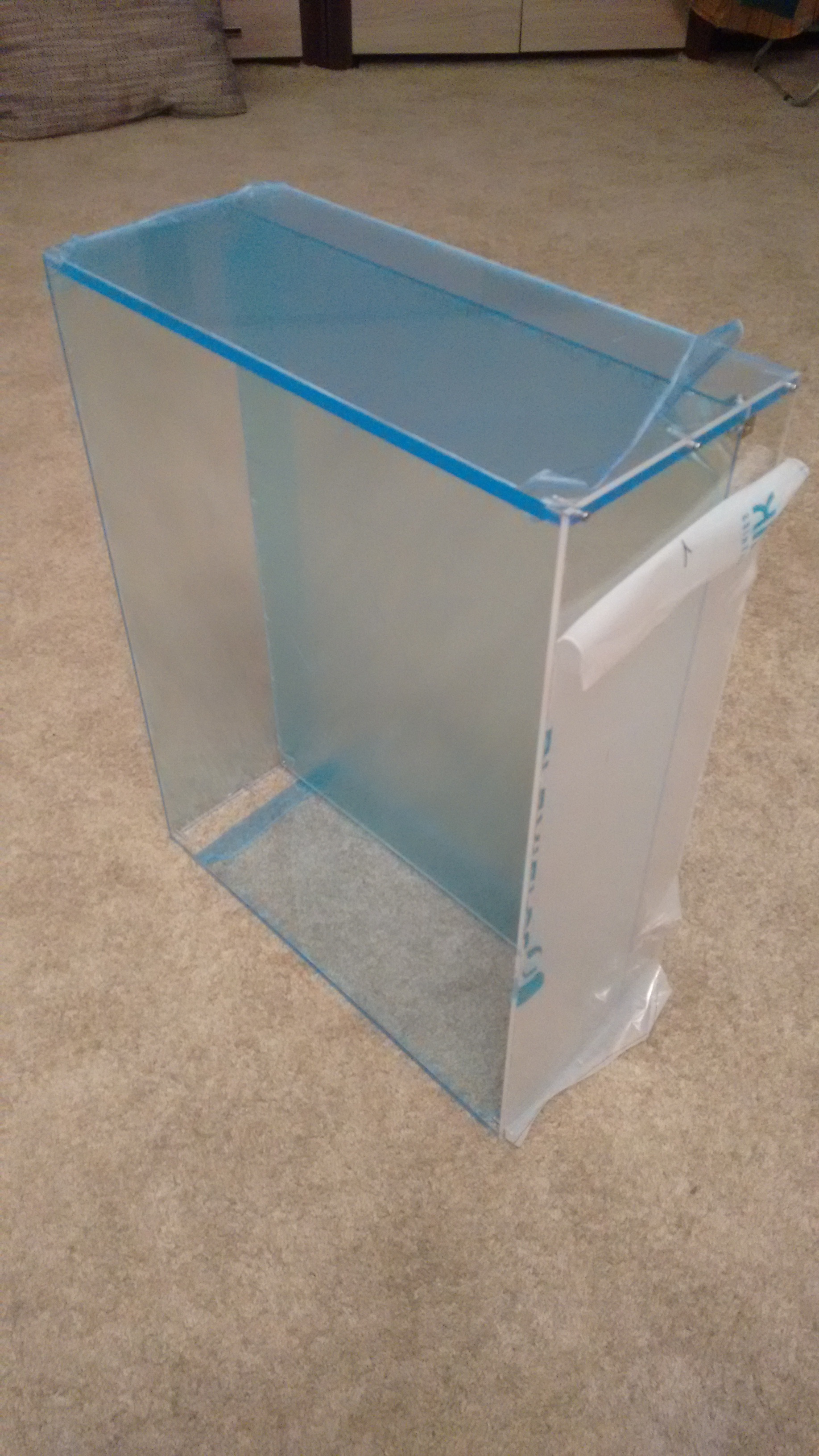

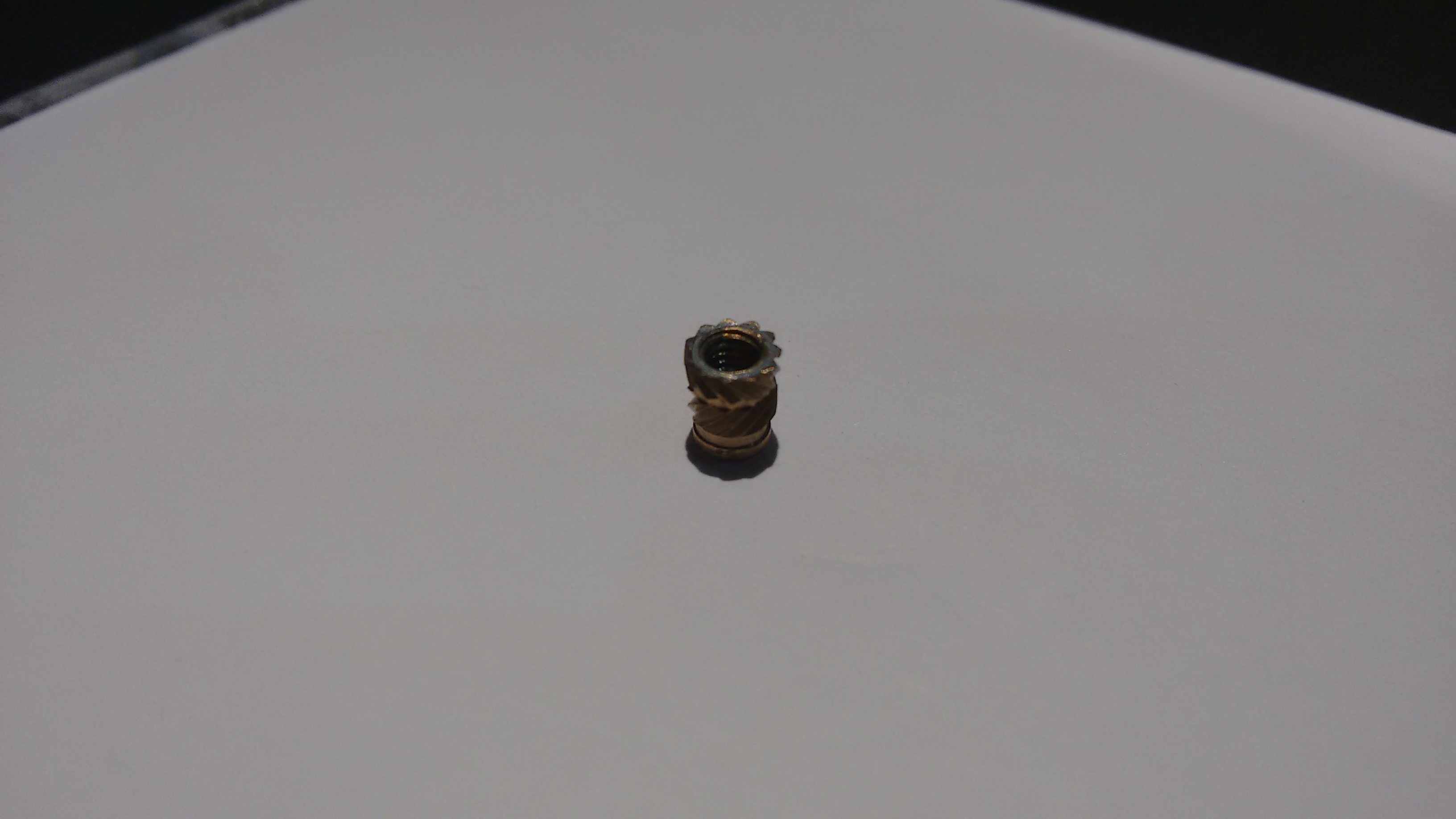

31.08.2015-Erster Spannversuch um alles gerade zu bekommen. Mit 2,5 Bohrer 3 Löcher gebohrt und M3 Gewinde geschnitten. Beim ersten Versuch ist mir ein 2er Bohrer gebrochen da es wohl unscharf war, Plexiglas geschmolzen hat und es blieb stecken![Freak :freak: :freak:](/forum/styles/smilies/freak.gif)
![IMG_20150828_181151828.jpg IMG_20150828_181151828.jpg](https://pics.computerbase.de/forum/attachments/422/422050-8c07a4f58151fbeab43d139237edd4d3.jpg?hash=jAek9YFR--)
![IMG_20150831_220906860.jpg IMG_20150831_220906860.jpg](https://pics.computerbase.de/forum/attachments/422/422051-13c9197c9ad0d5d289a44beee162e240.jpg?hash=E8kZfJrQ1d)

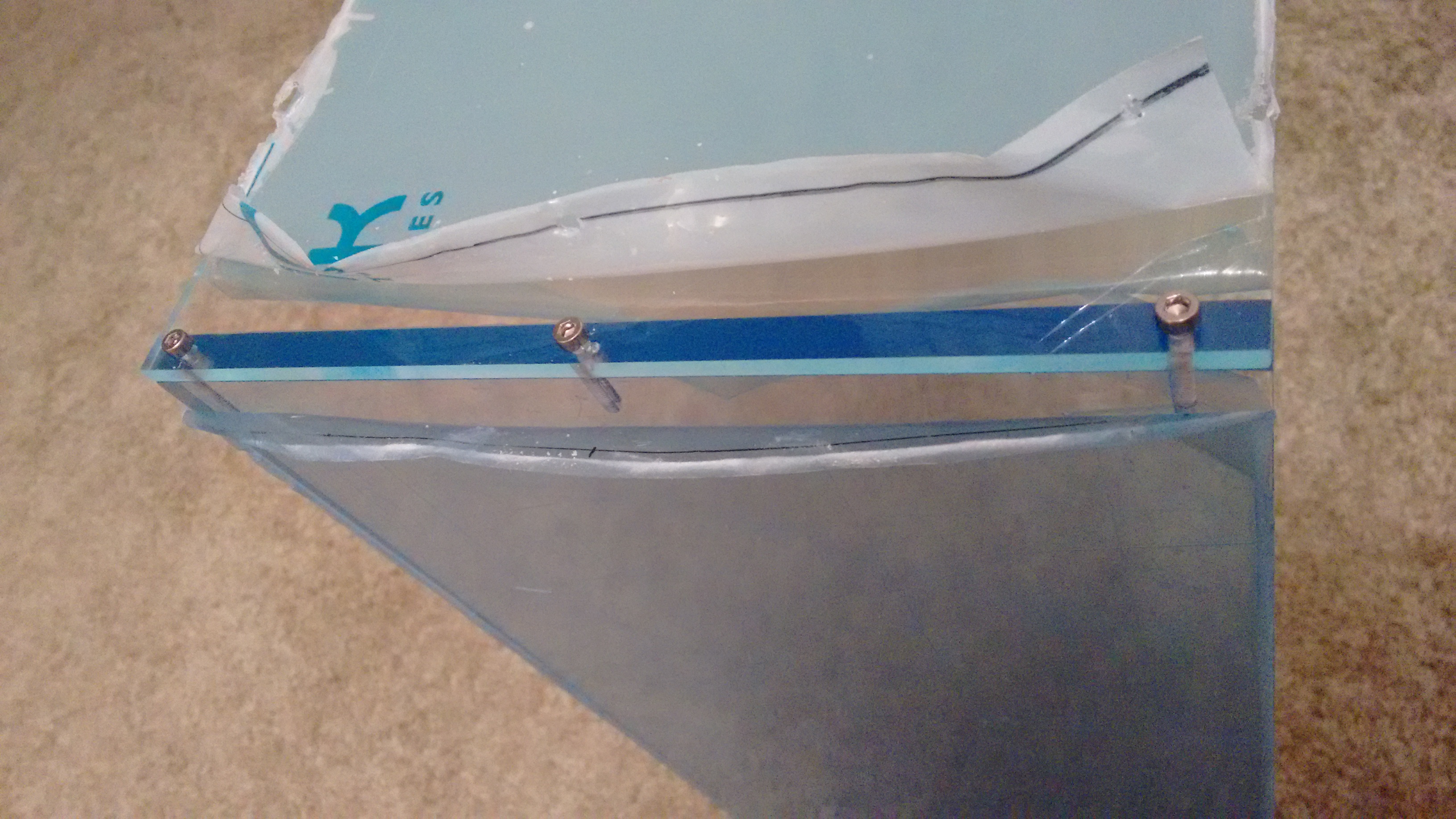

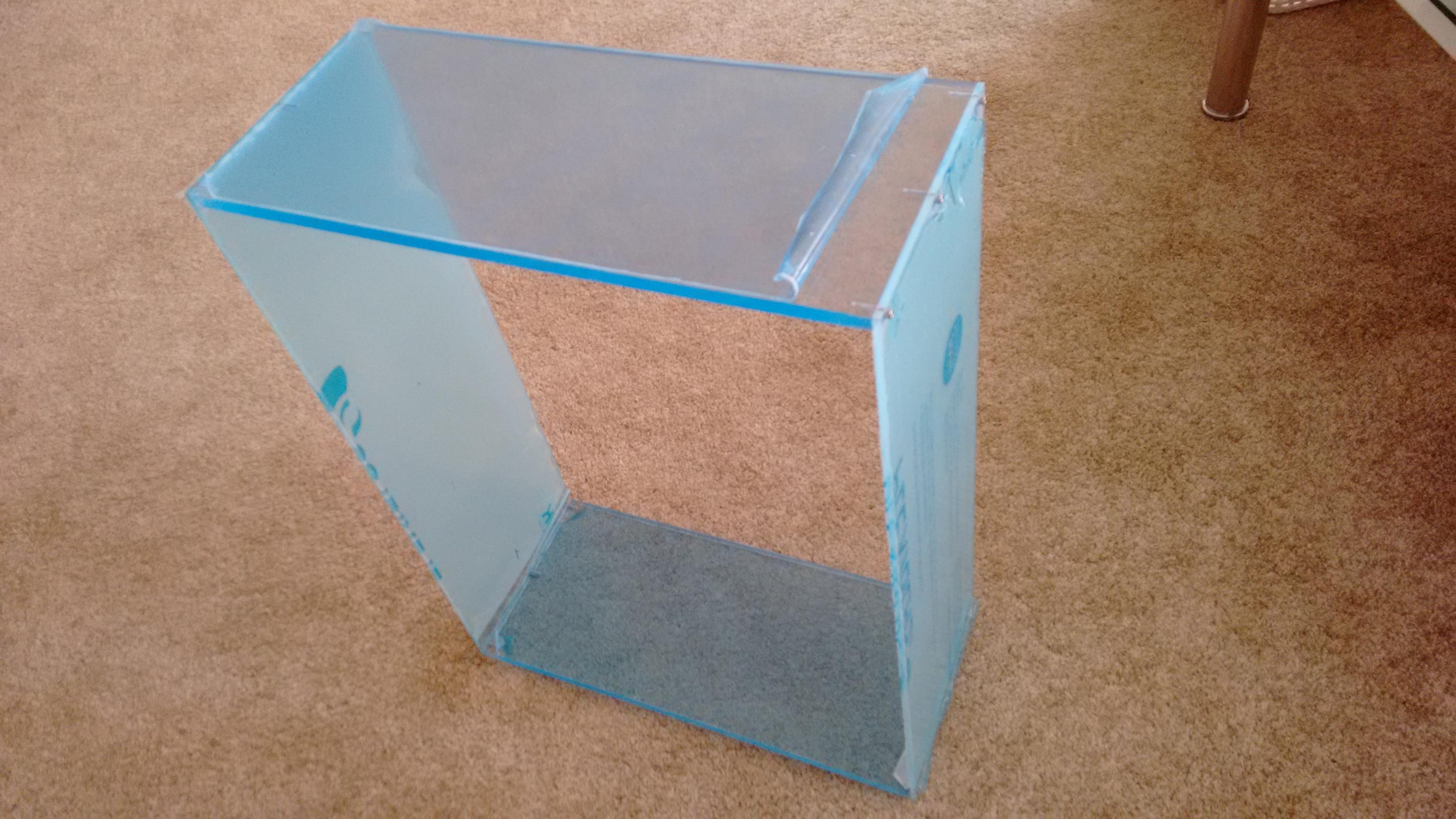

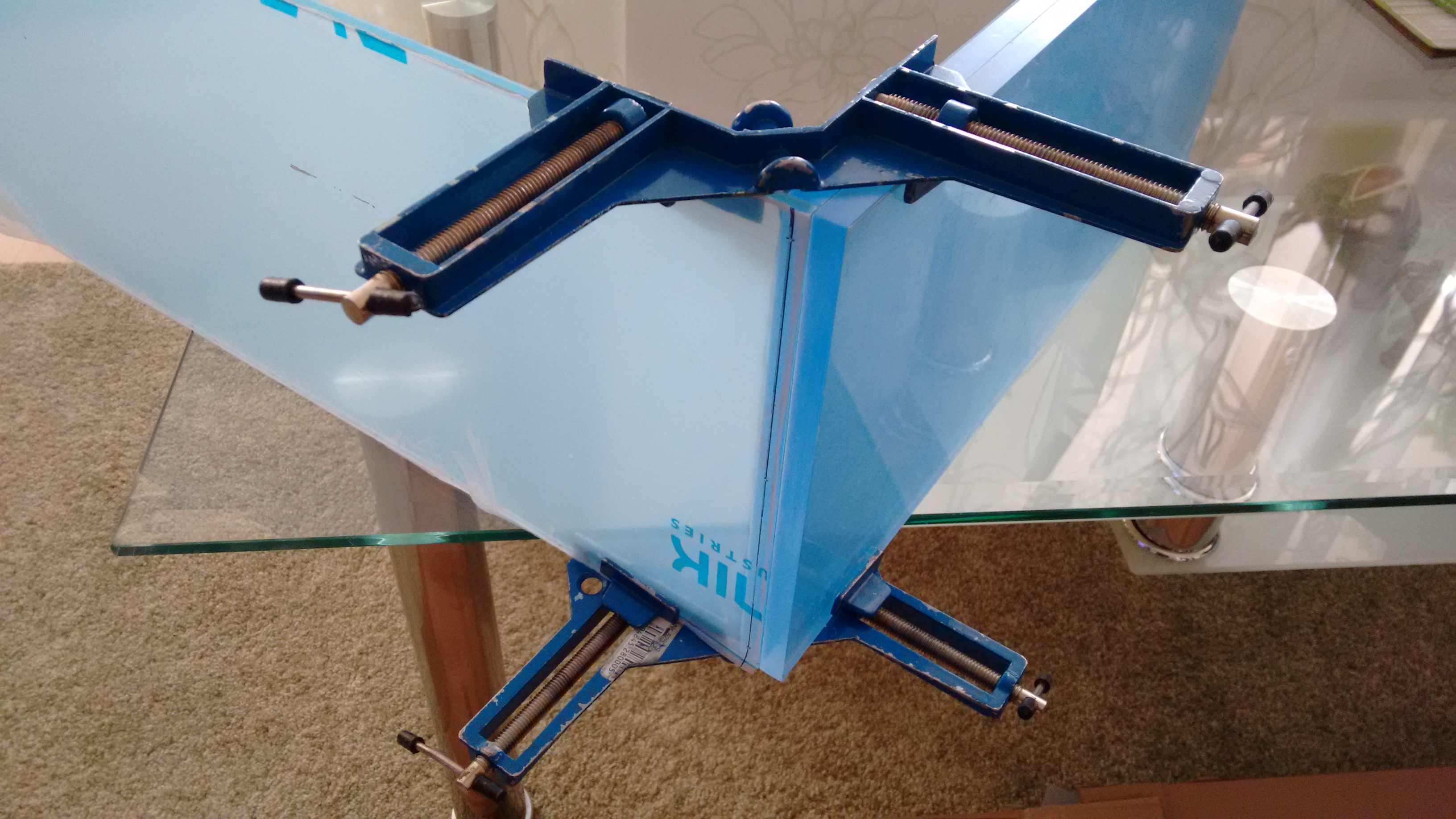

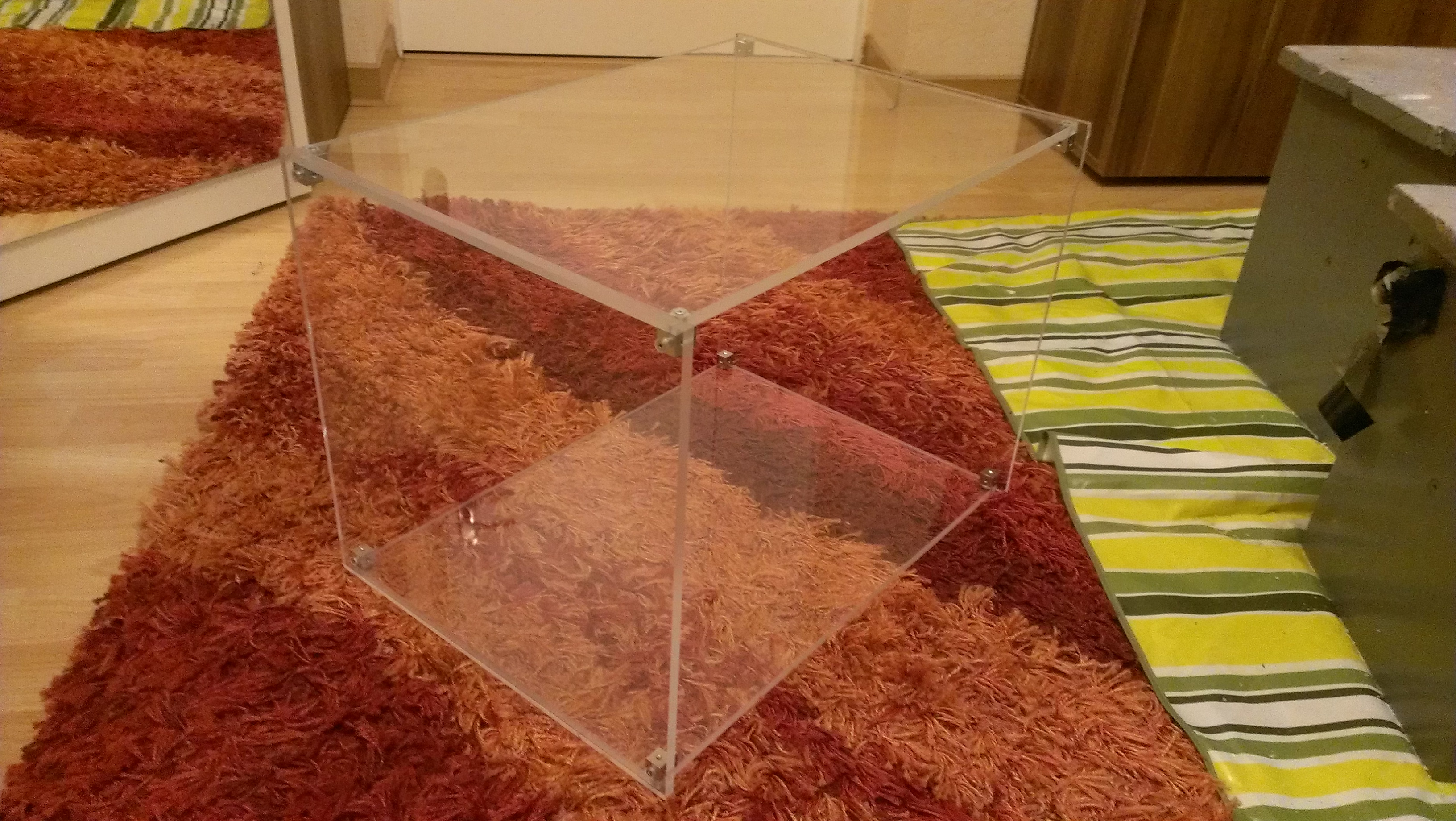

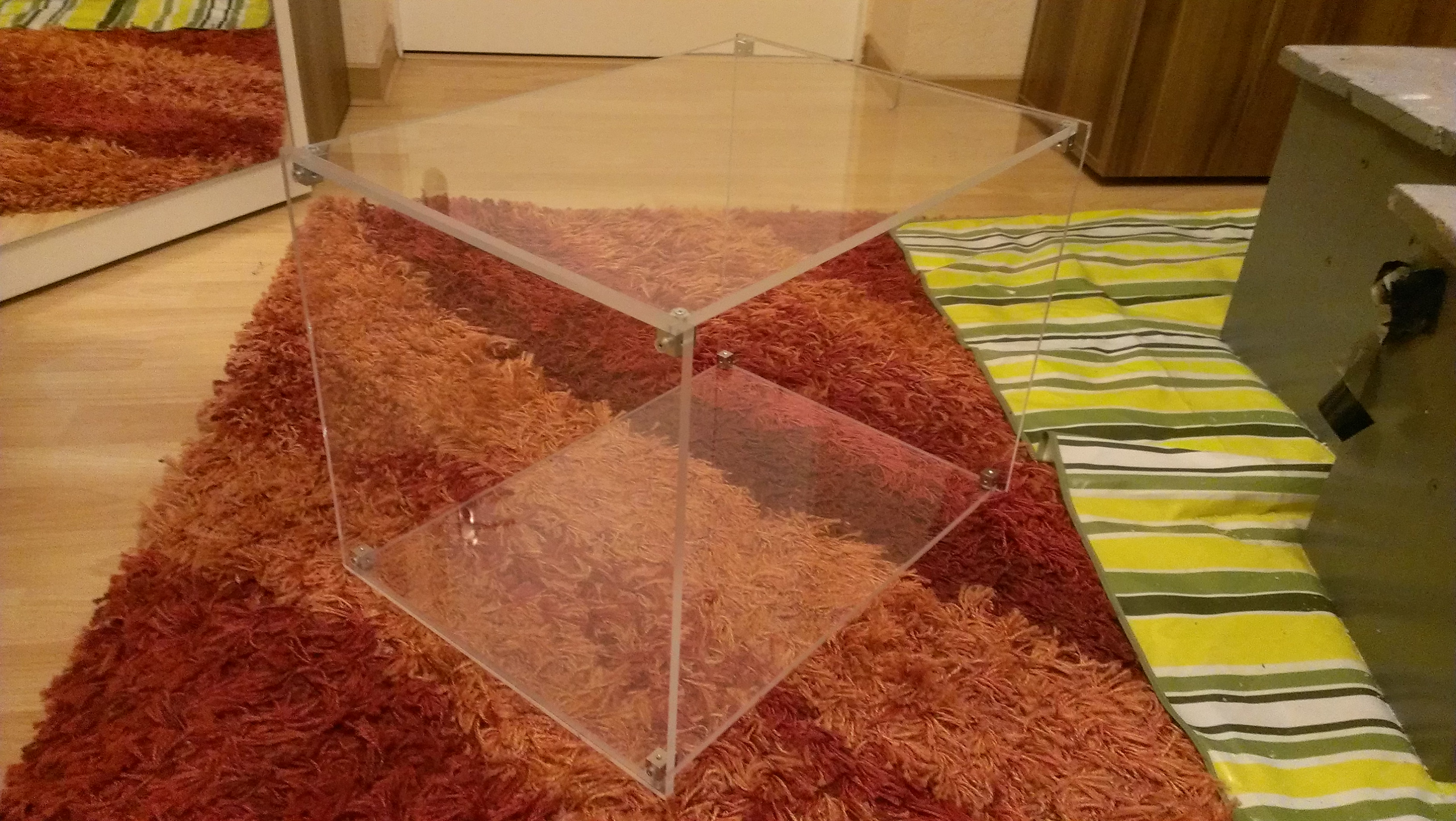

1.09.2015-Rahmen zusammengeschraubt und in der Mitte mit Gewindewürfeln die Trägerplatte eingebaut.
![IMG_20150901_145253513.jpg IMG_20150901_145253513.jpg](https://pics.computerbase.de/forum/attachments/422/422137-d7910be475ca1b20d17930936fe9a494.jpg?hash=15EL5HXKGy)
![IMG_20150901_214002671.jpg IMG_20150901_214002671.jpg](https://pics.computerbase.de/forum/attachments/422/422210-d5d46e0f46cbaa8830e53b58506f5a53.jpg?hash=1dRuD0bLqo)

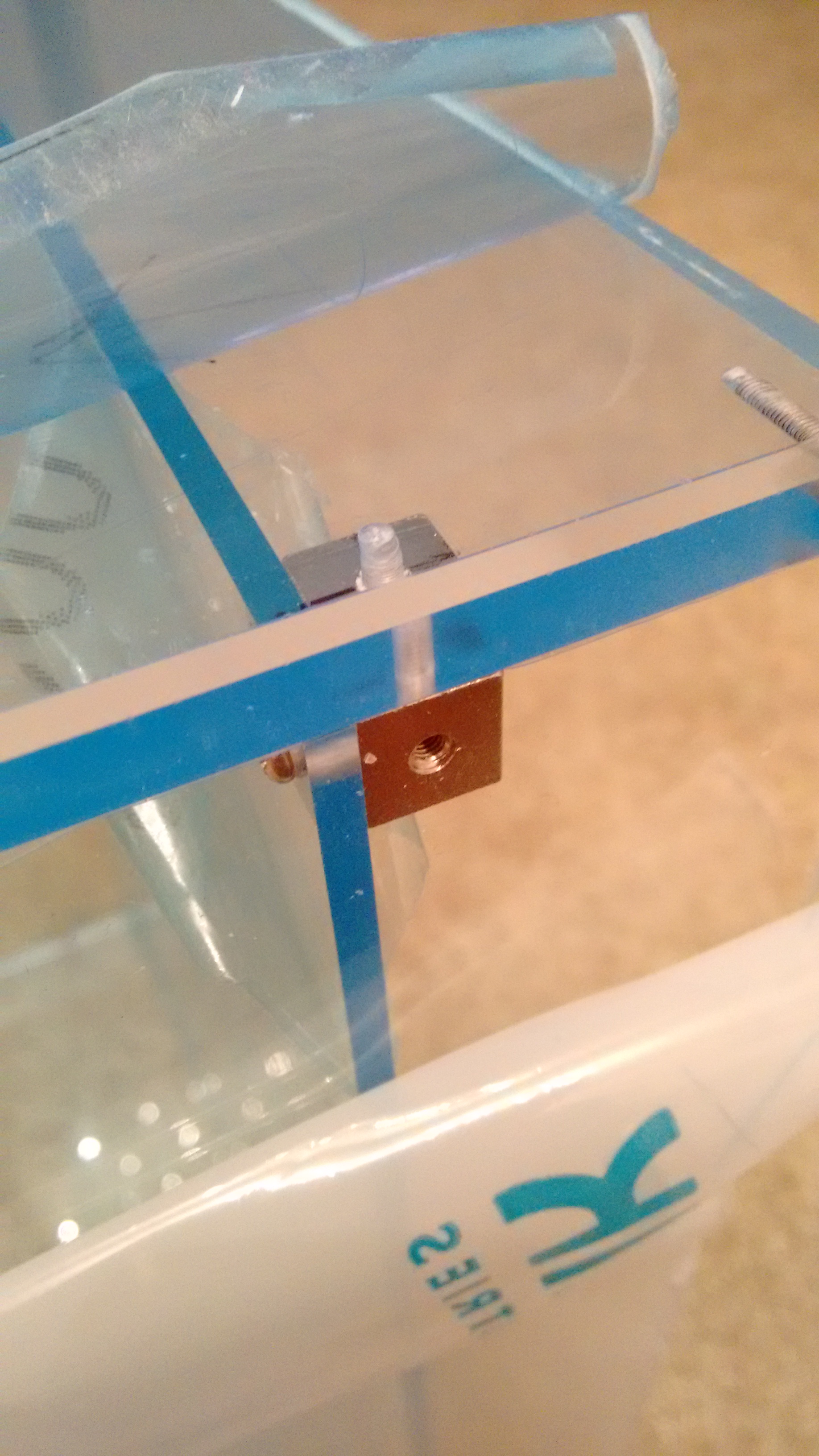

![IMG_20150901_214029437.jpg IMG_20150901_214029437.jpg](https://pics.computerbase.de/forum/attachments/422/422211-68256db93112c2bda6153739f9f81817.jpg?hash=aCVtuTESwr)

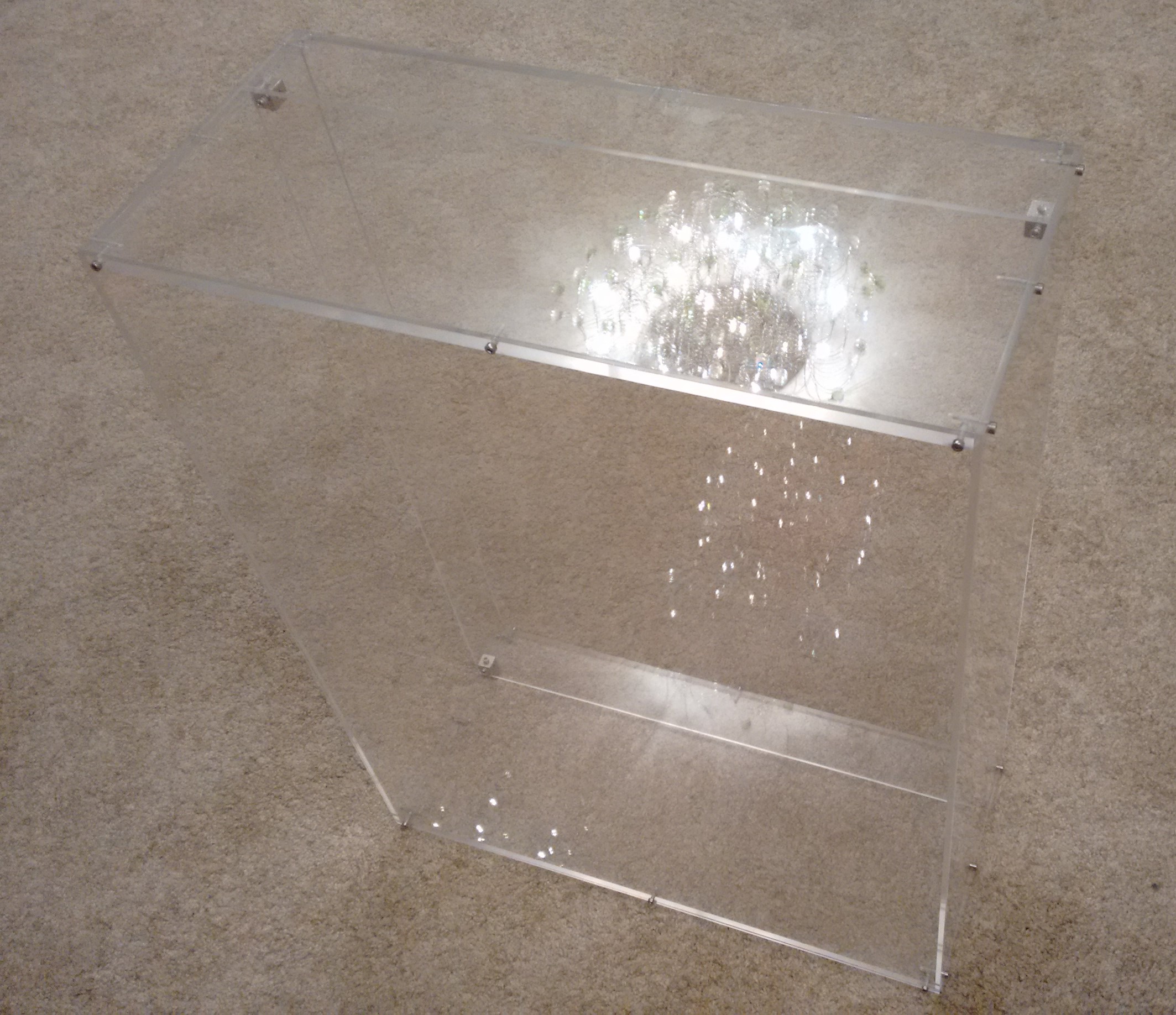

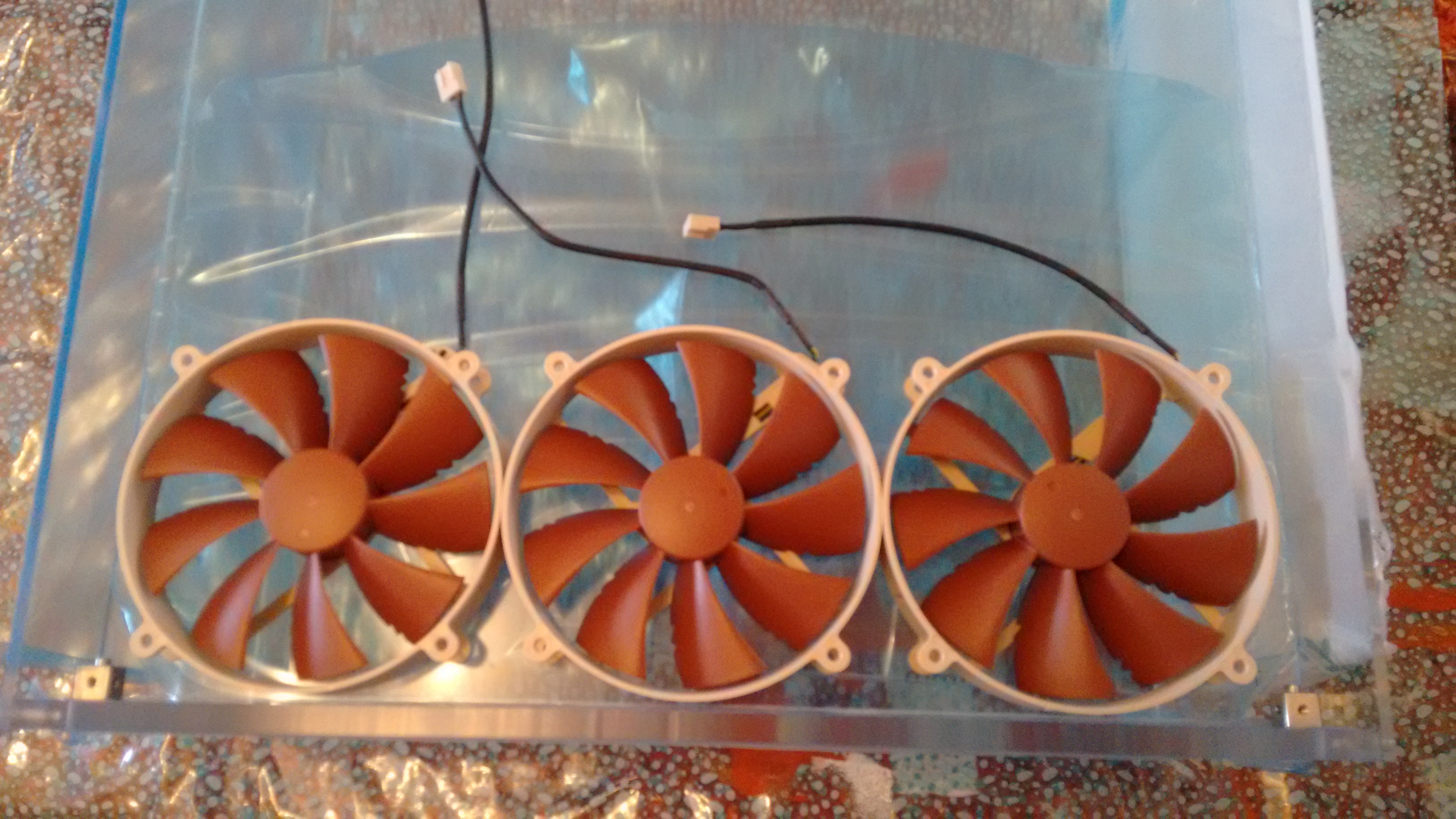

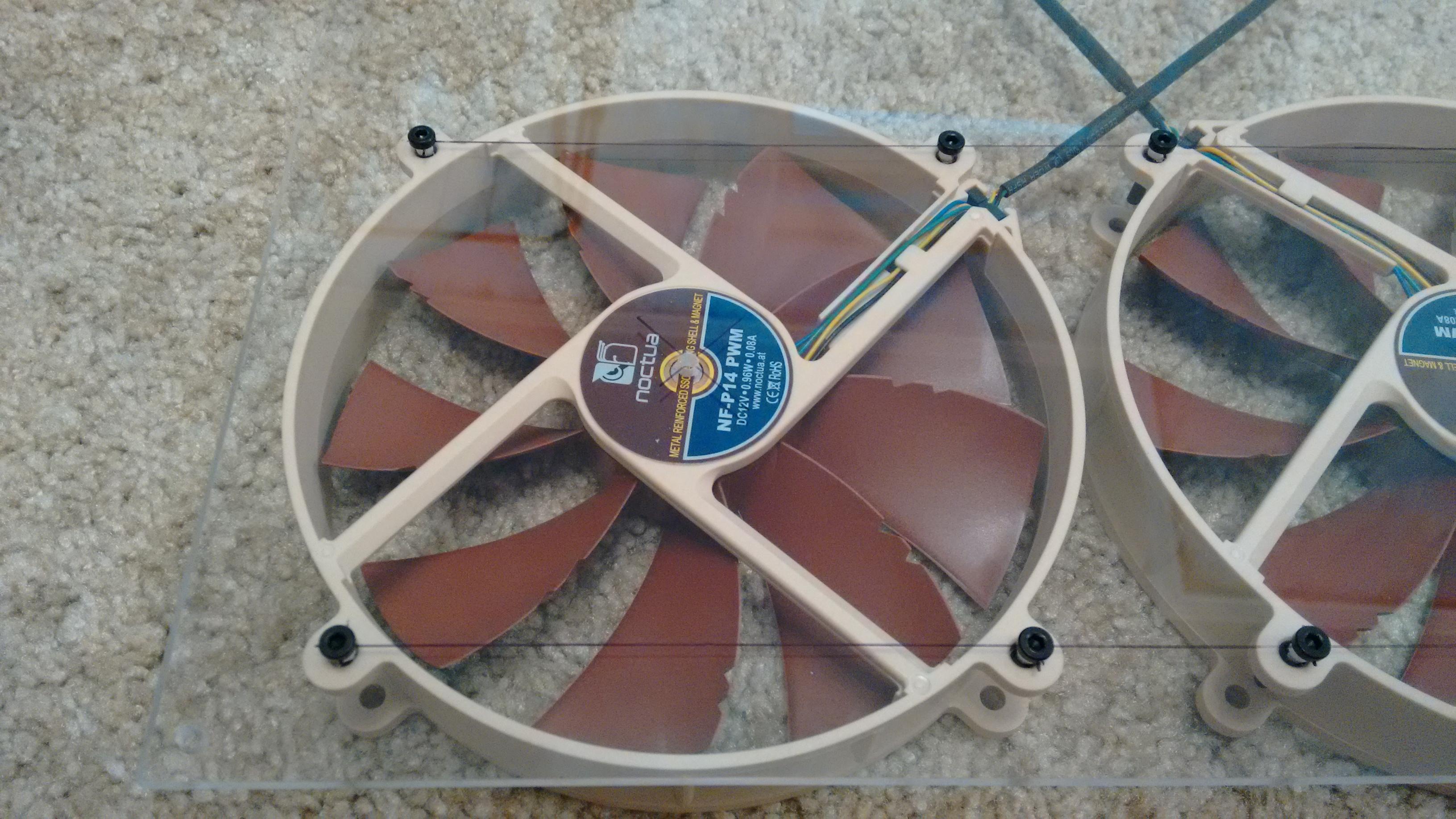

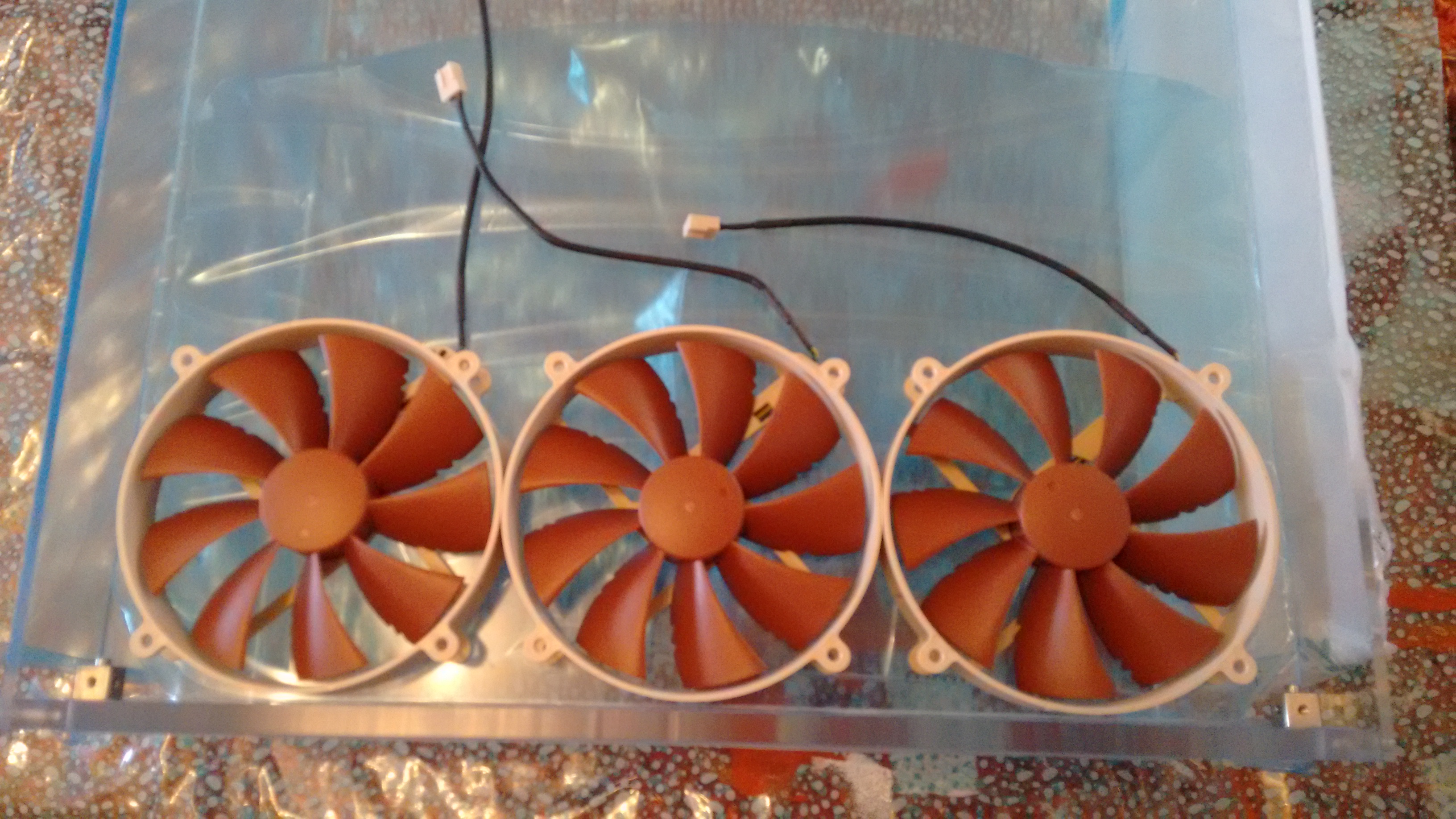

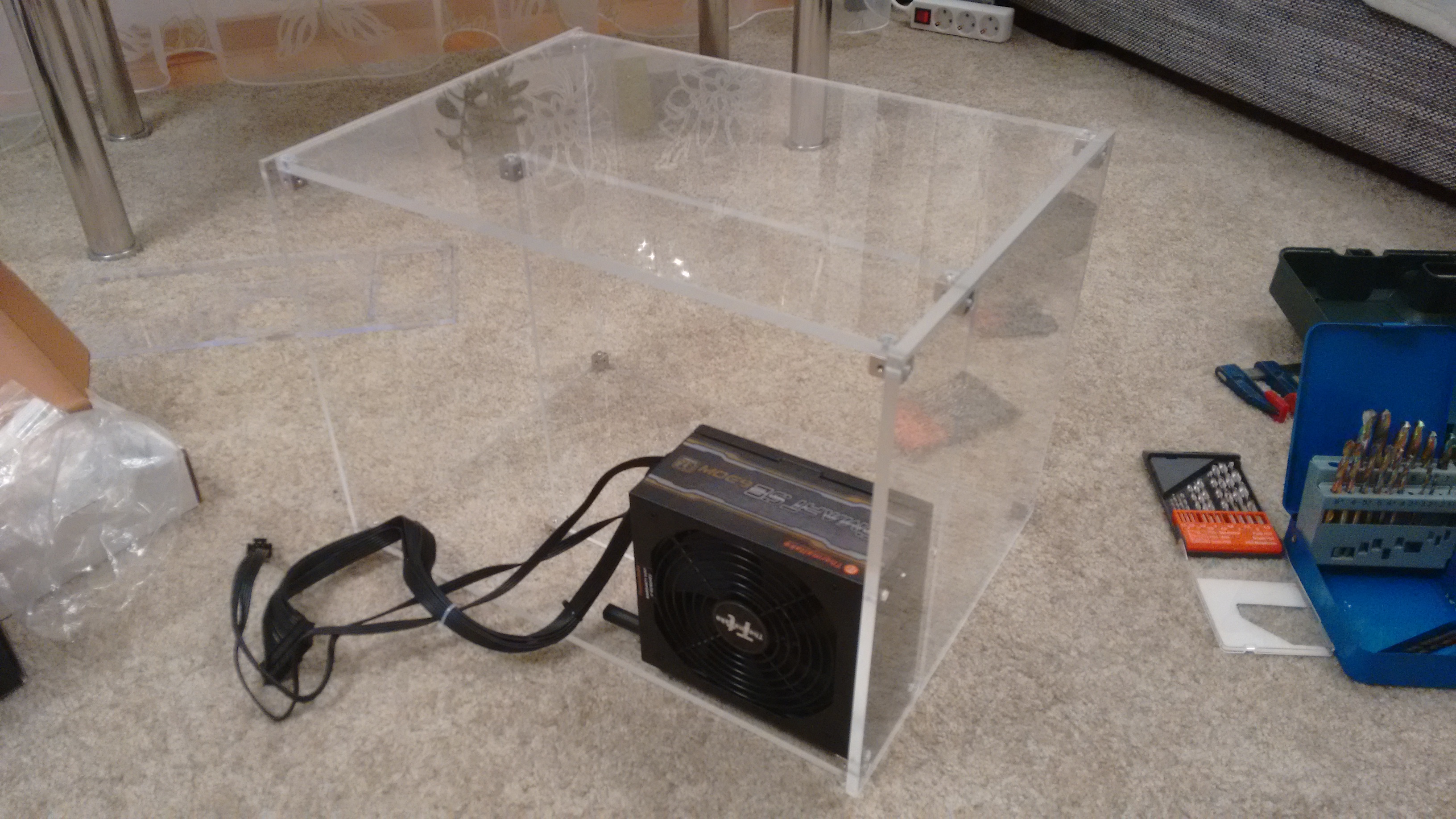

2.09.2015- Alle Platten dran. Lüfter Probe ))
![IMG_20150902_223848196 (2).jpg IMG_20150902_223848196 (2).jpg](https://pics.computerbase.de/forum/attachments/422/422365-1edd752e1cd55c9575ba2615edcadd15.jpg?hash=Ht11LhzVXJ)
![IMG_20150902_130946181.jpg IMG_20150902_130946181.jpg](https://pics.computerbase.de/forum/attachments/422/422366-f74df6ef200b9ad80c07664c581129ba.jpg?hash=90327yALmt)

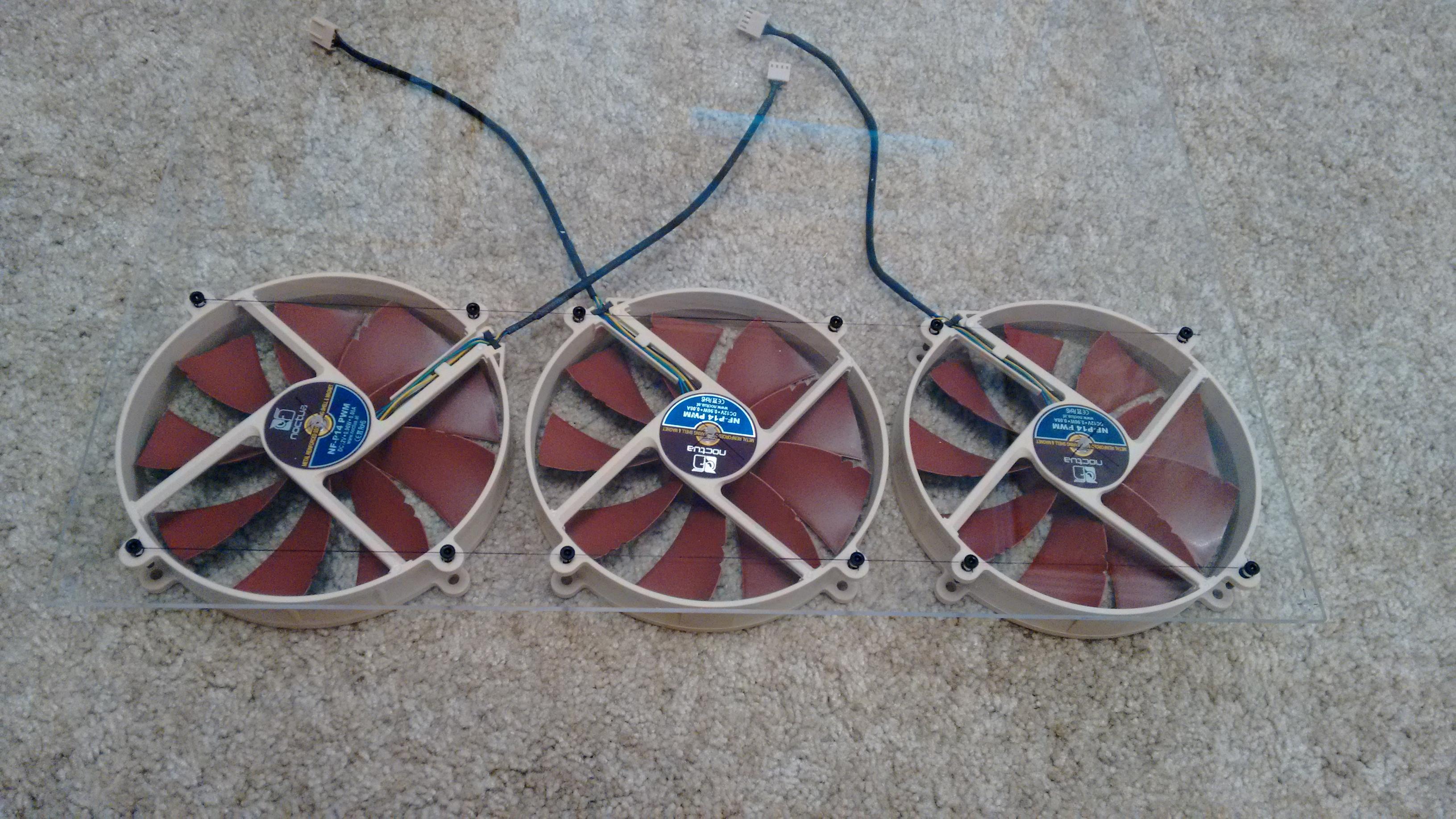

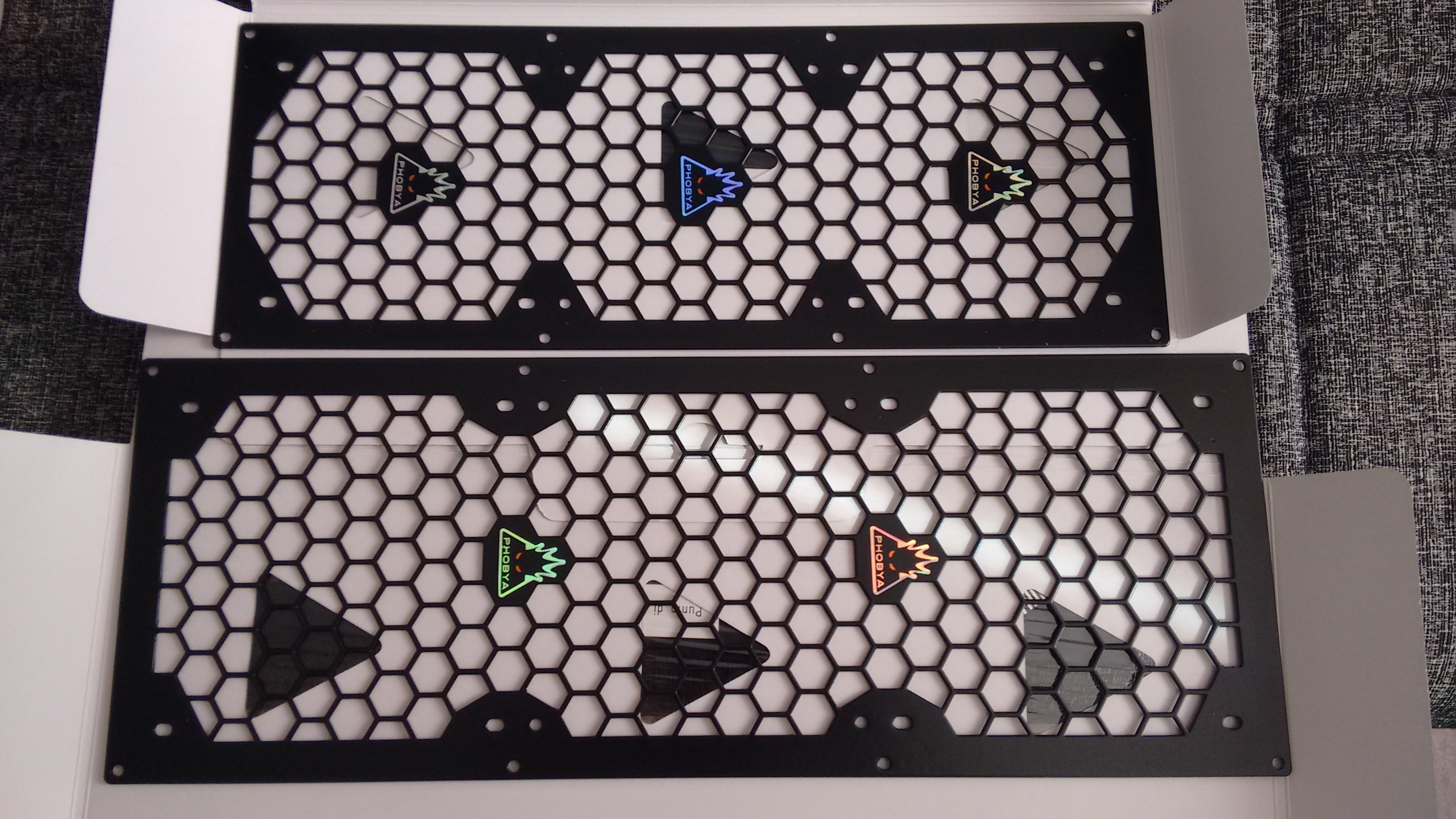

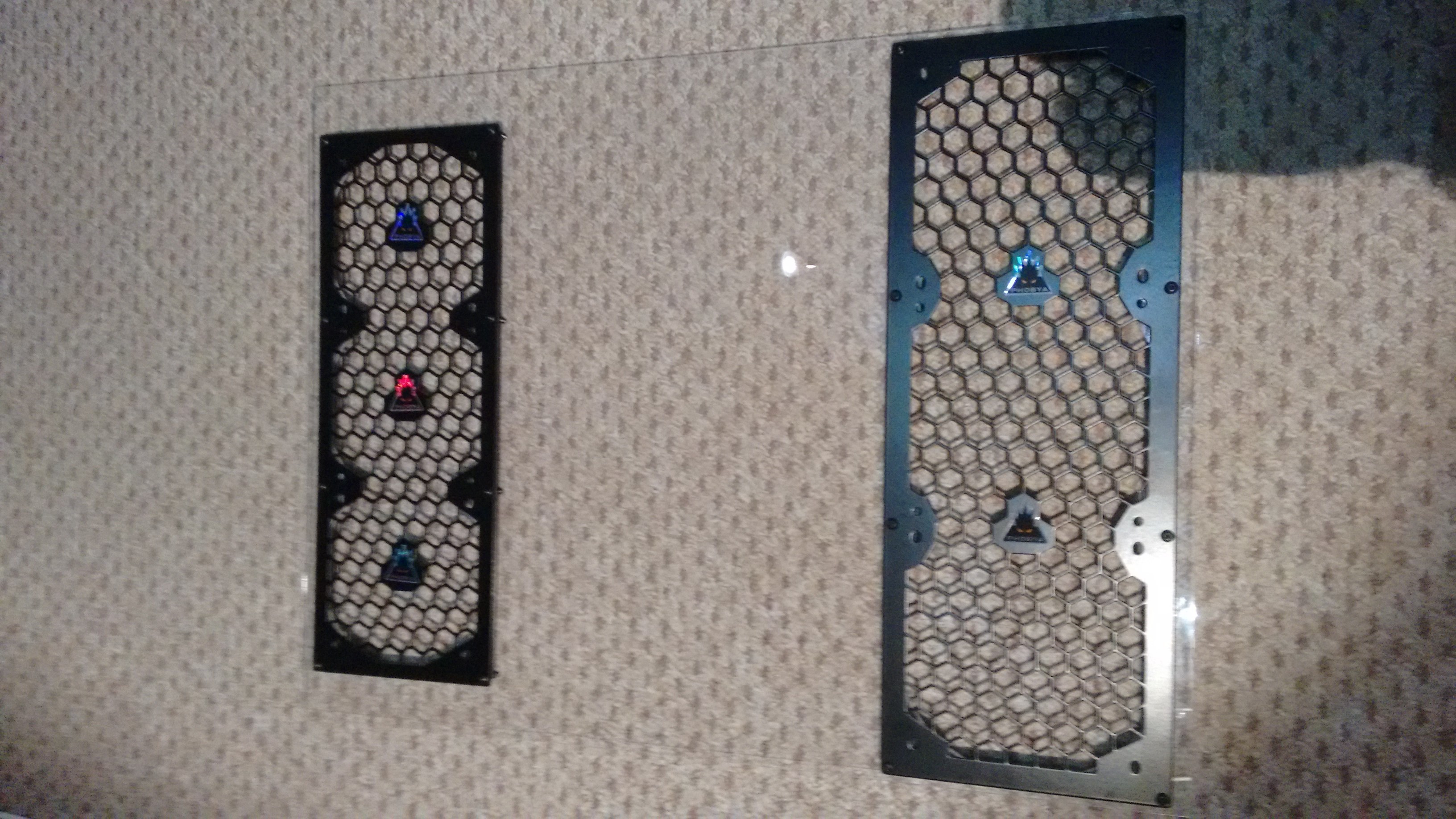

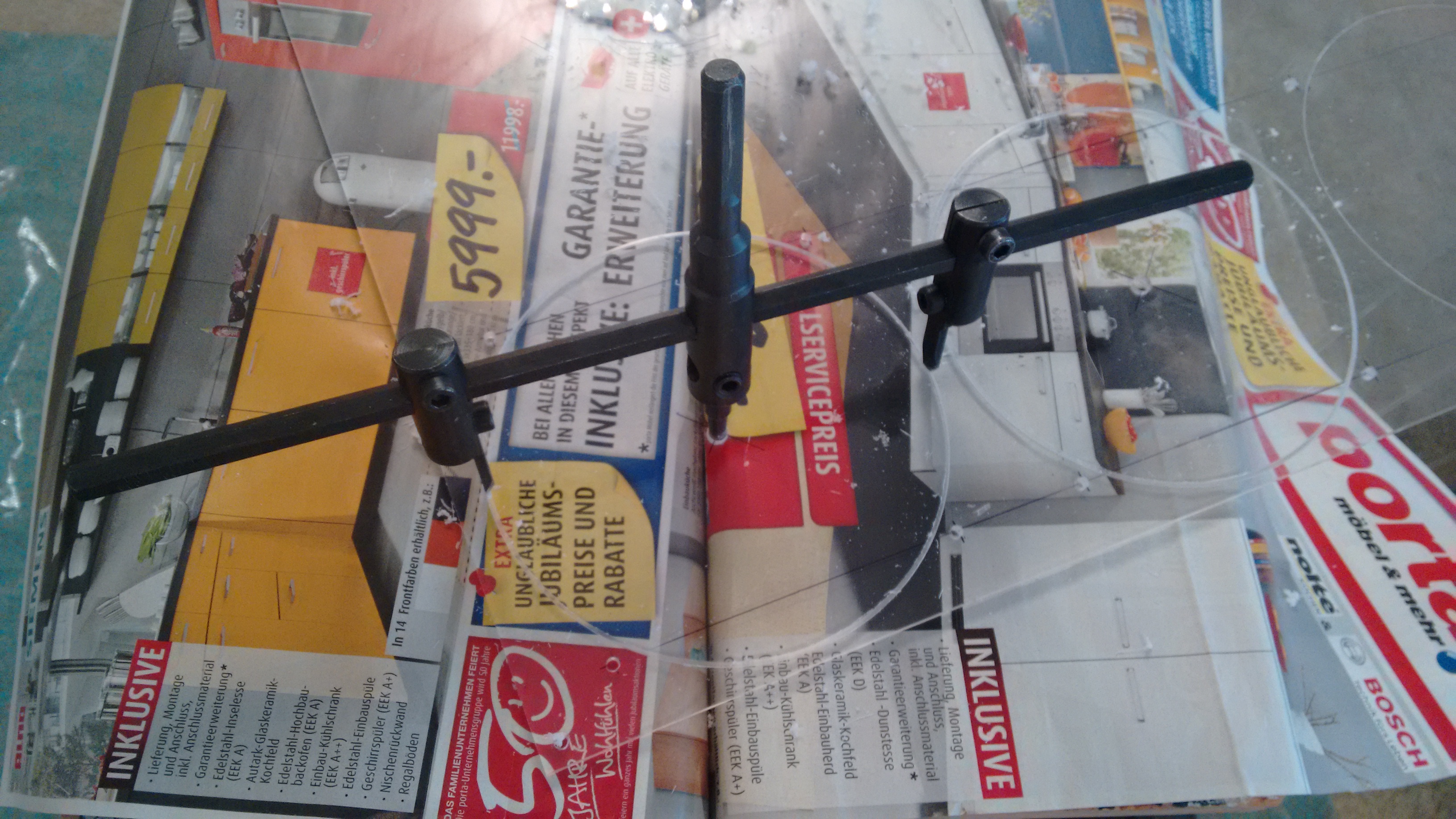

4.09.2015- Blenden sind da! Die Lüfter sitzen perfekt, jetzt noch runde Löcher machen
![IMG_20150904_145538139.jpg IMG_20150904_145538139.jpg](https://pics.computerbase.de/forum/attachments/422/422640-90cc4a0f43df2753e9c9fb6fa16ae759.jpg?hash=kMxKD0PfJ1)
![IMG_20150904_161532124.jpg IMG_20150904_161532124.jpg](https://pics.computerbase.de/forum/attachments/422/422641-63c2f974290156ea111bad6058ad4c36.jpg?hash=Y8L5dCkBVu)
![IMG_20150904_161556450.jpg IMG_20150904_161556450.jpg](https://pics.computerbase.de/forum/attachments/422/422642-b236d66e1d5de1766464c910c0a74b63.jpg?hash=sjbWbh1d4X)

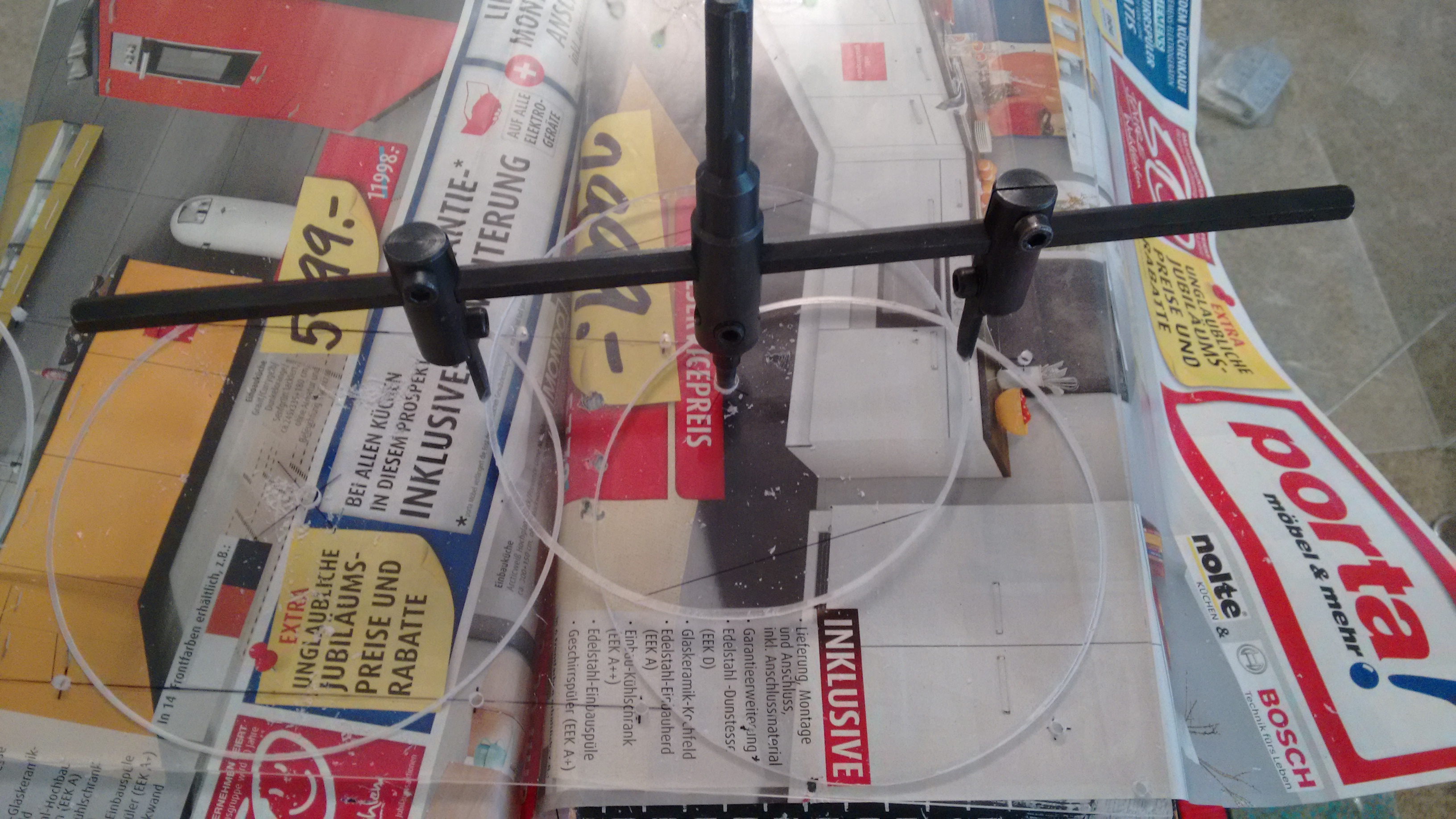

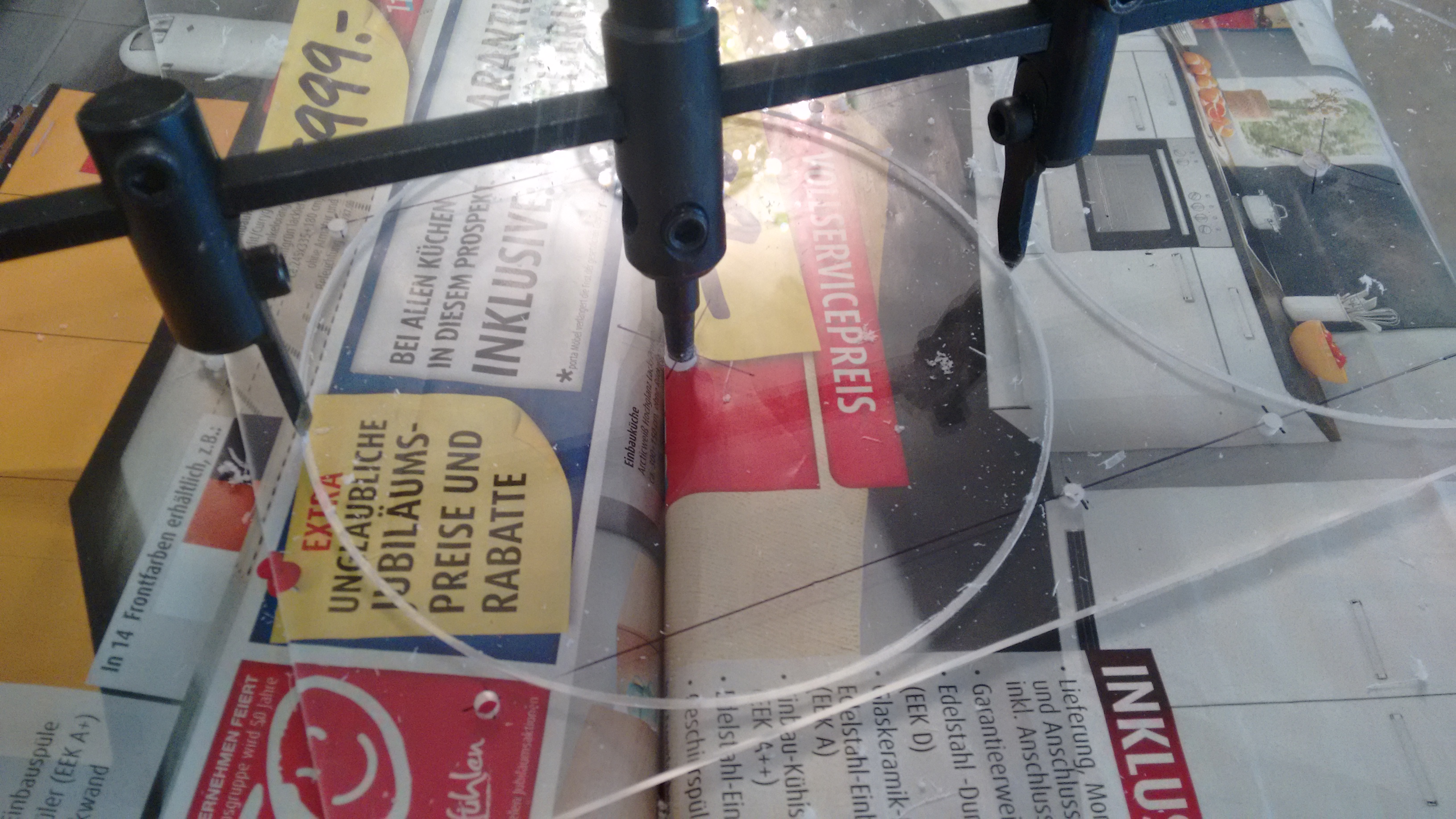

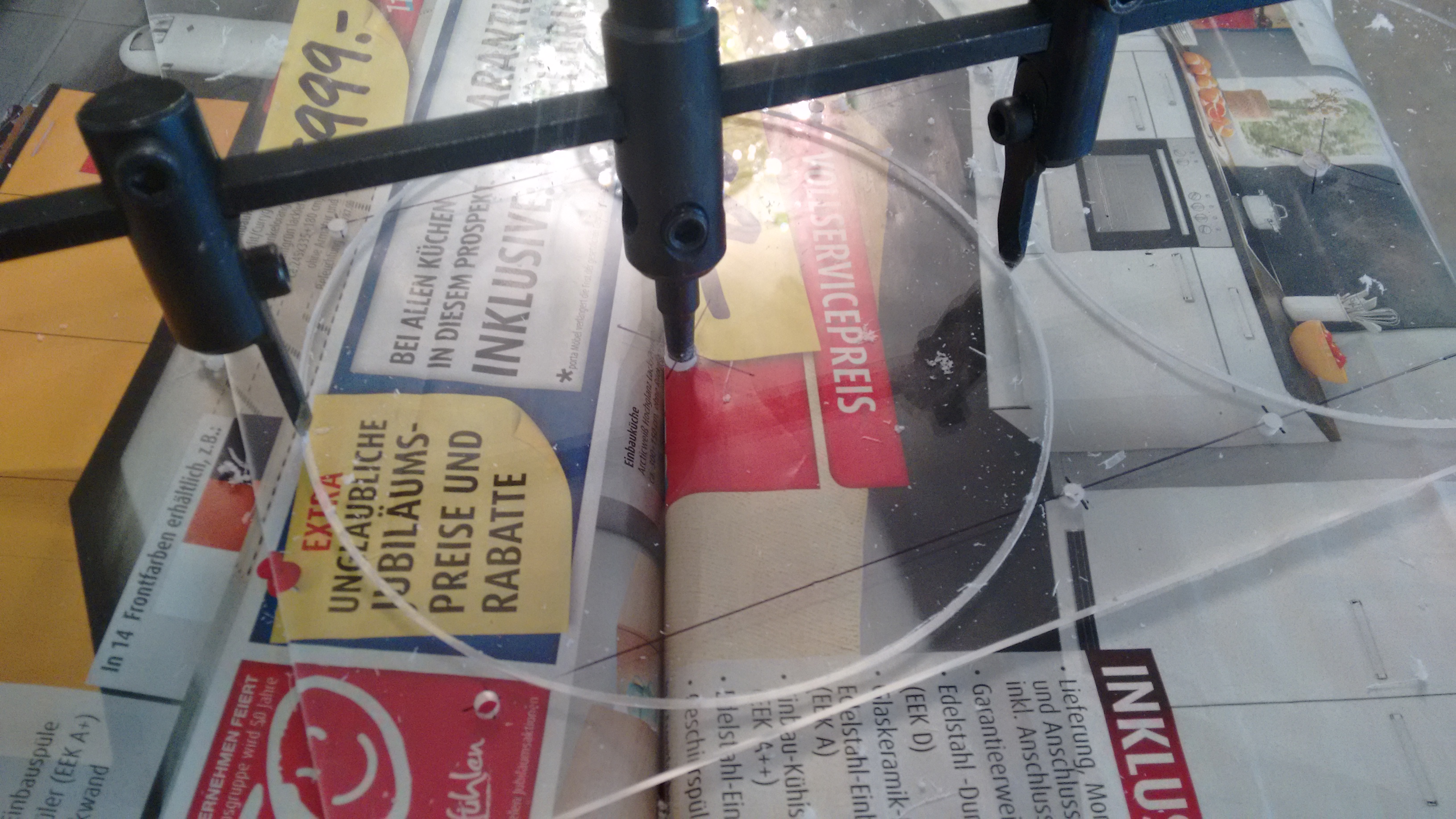

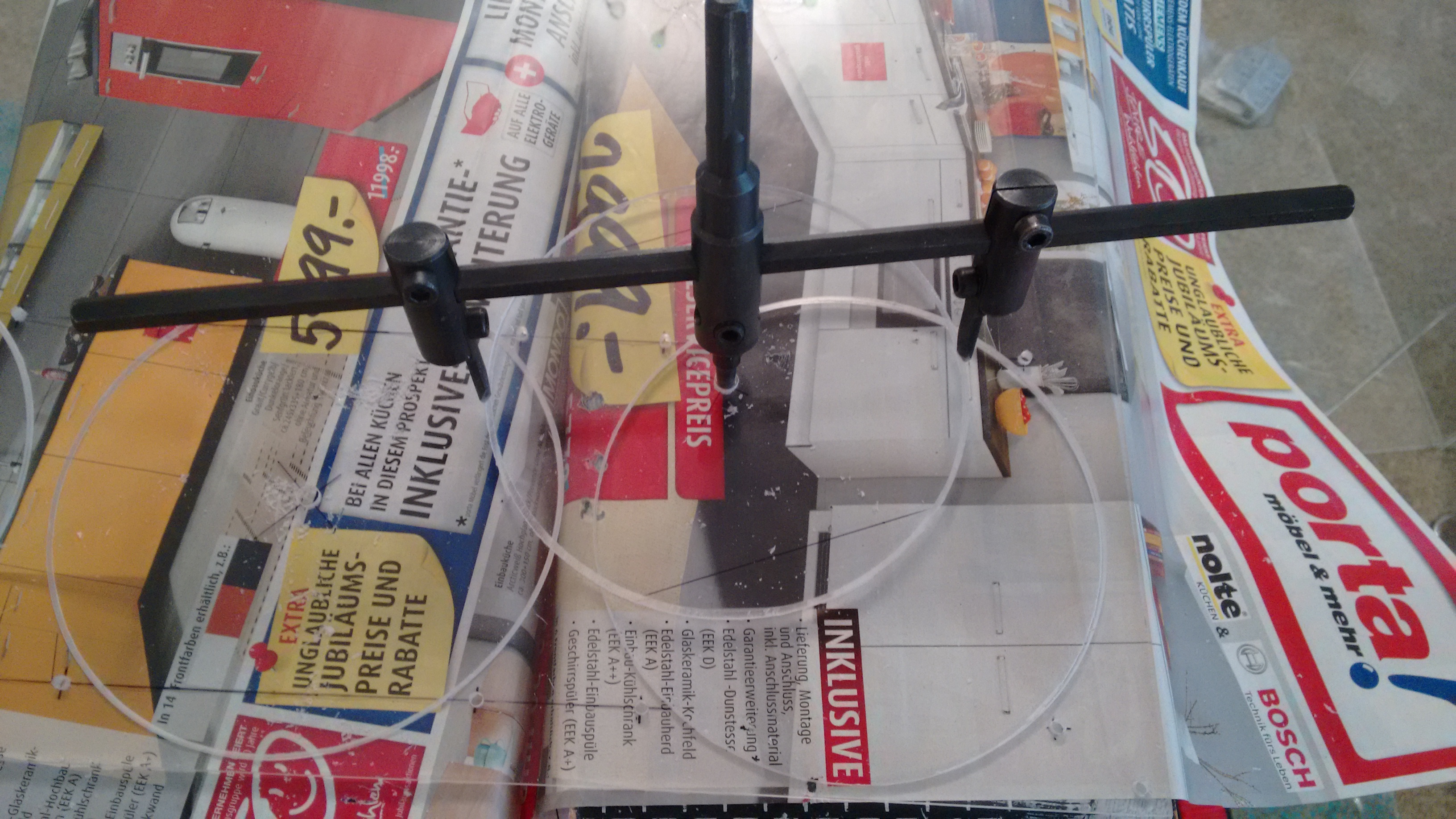

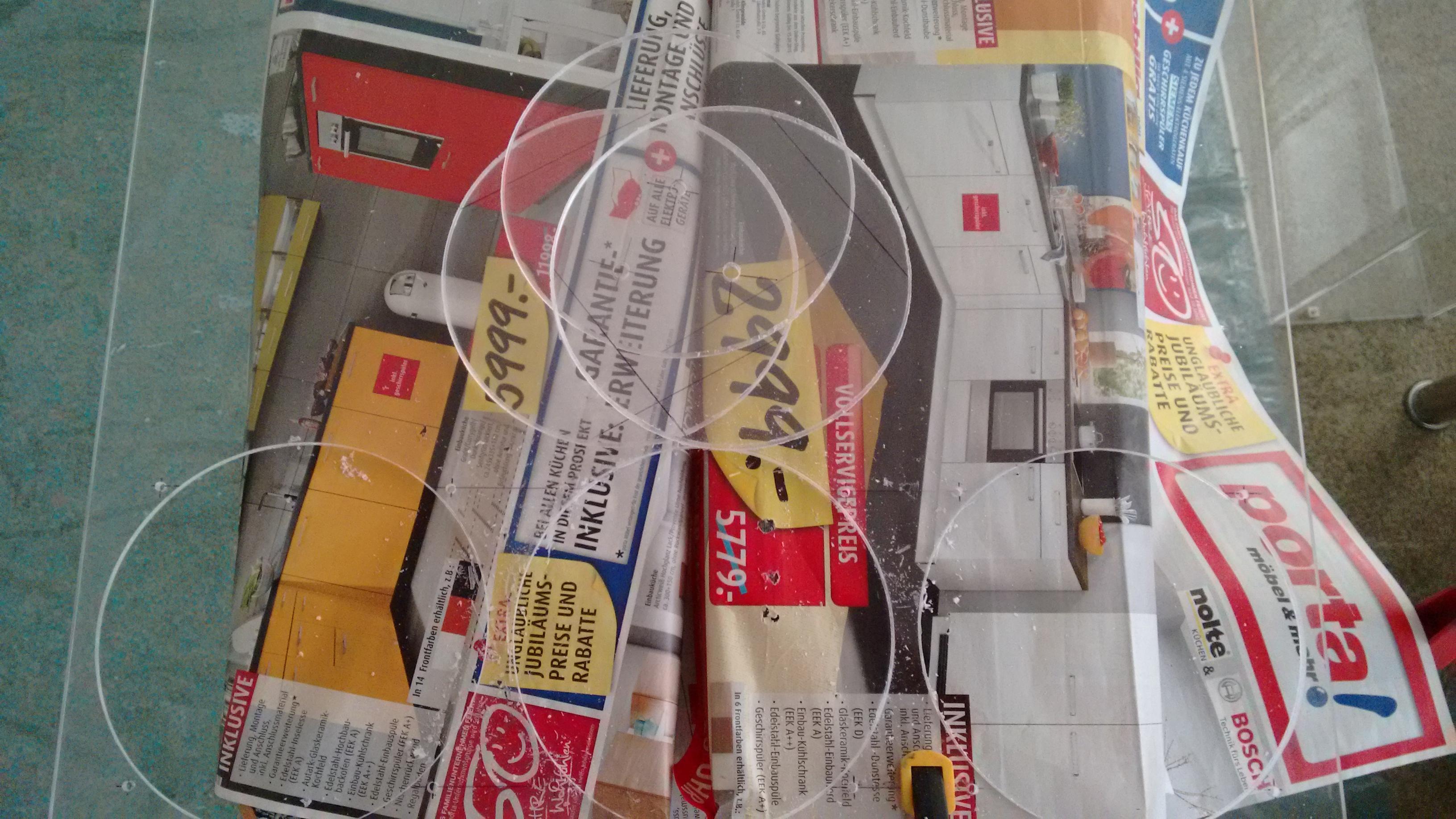

5.09.2015-Handarbeit da Bruchgefahr!
![IMG_20150905_170340440.jpg IMG_20150905_170340440.jpg](https://pics.computerbase.de/forum/attachments/422/422835-9800f1db32341f26b09a3952caa9b2cc.jpg?hash=mADx2zI0Hy)
![IMG_20150905_170334145.jpg IMG_20150905_170334145.jpg](https://pics.computerbase.de/forum/attachments/422/422841-5652c6551ac651302d6eff3d4c662ada.jpg?hash=VlLGVRrGUT)
![IMG_20150905_172413434.jpg IMG_20150905_172413434.jpg](https://pics.computerbase.de/forum/attachments/422/422842-549320541d464fb4e040055719f23cce.jpg?hash=VJMgVB1GT7)
![IMG_20150905_183107550.jpg IMG_20150905_183107550.jpg](https://pics.computerbase.de/forum/attachments/422/422843-50d99adc0d88be31be2cc259e67cea81.jpg?hash=UNma3A2Ivj)

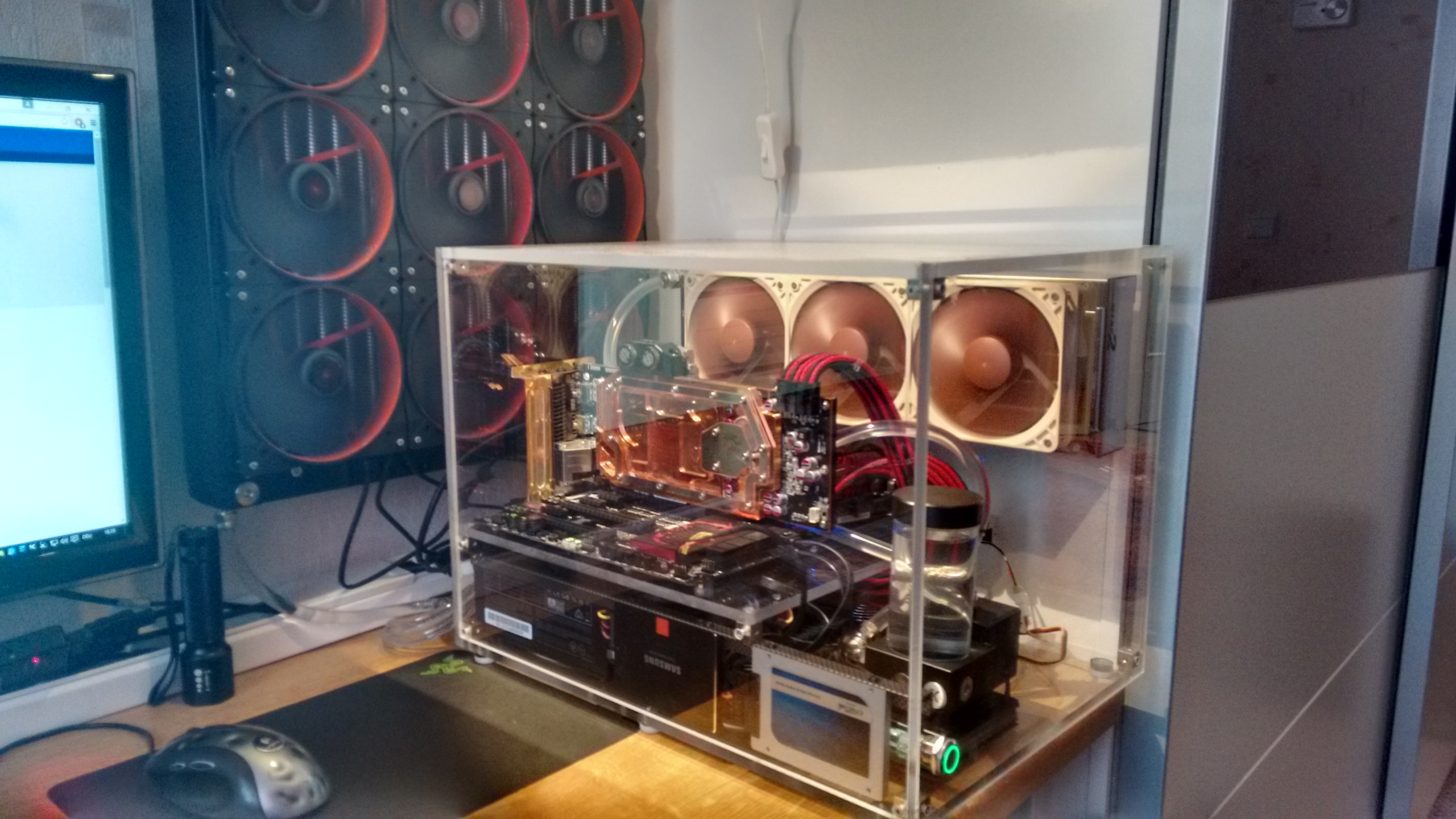

12.09.2015- Die Blenden sind dran. Wenn Alles glatt läuft, habe ich morgen Mainboard und Radiator im neuen Gehäuse!
![IMG_20150912_212621651.jpg IMG_20150912_212621651.jpg](https://pics.computerbase.de/forum/attachments/423/423793-641ab48fcaf07e65bc01967a92a11979.jpg?hash=ZBq0j8rwfm)

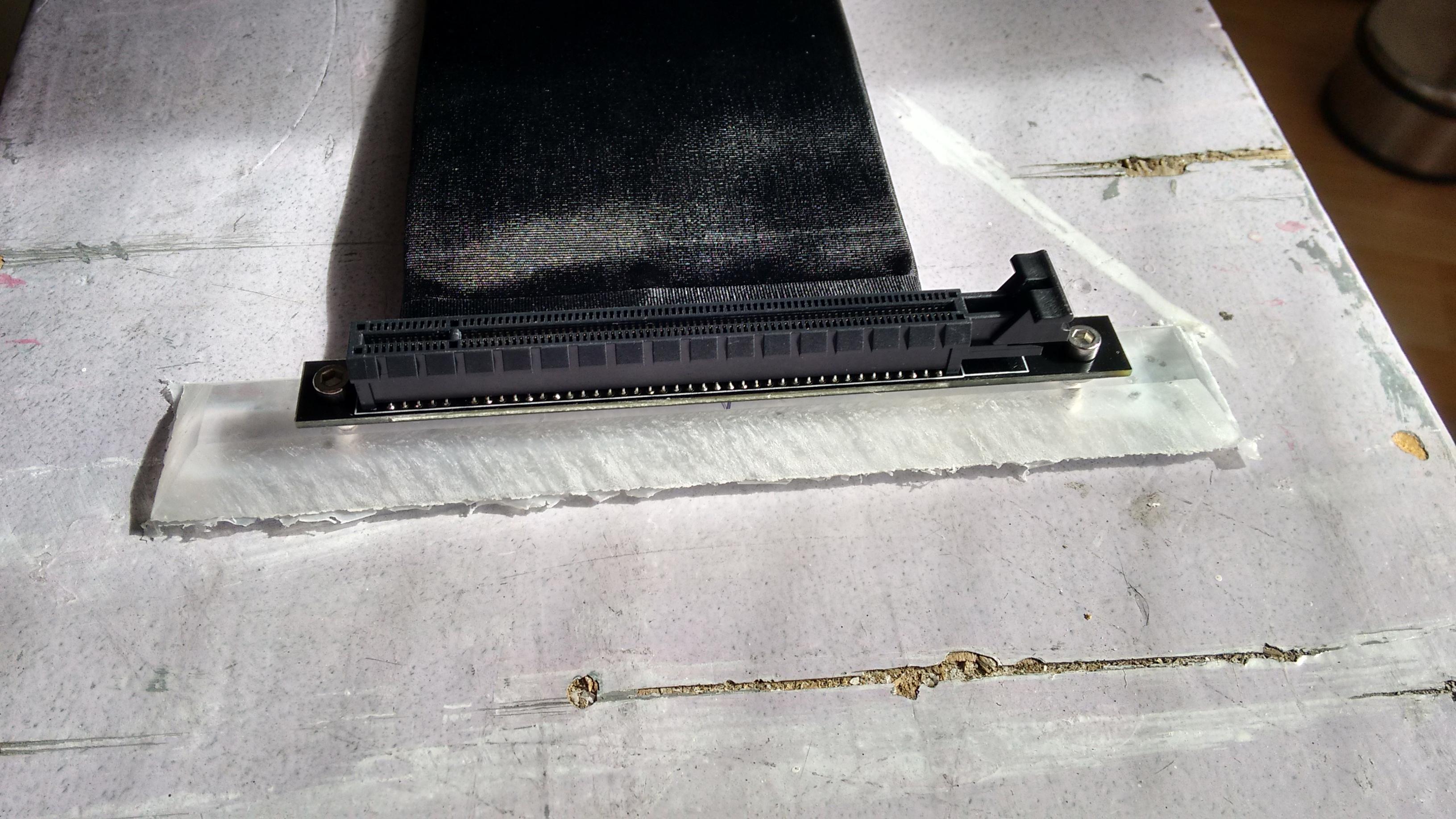

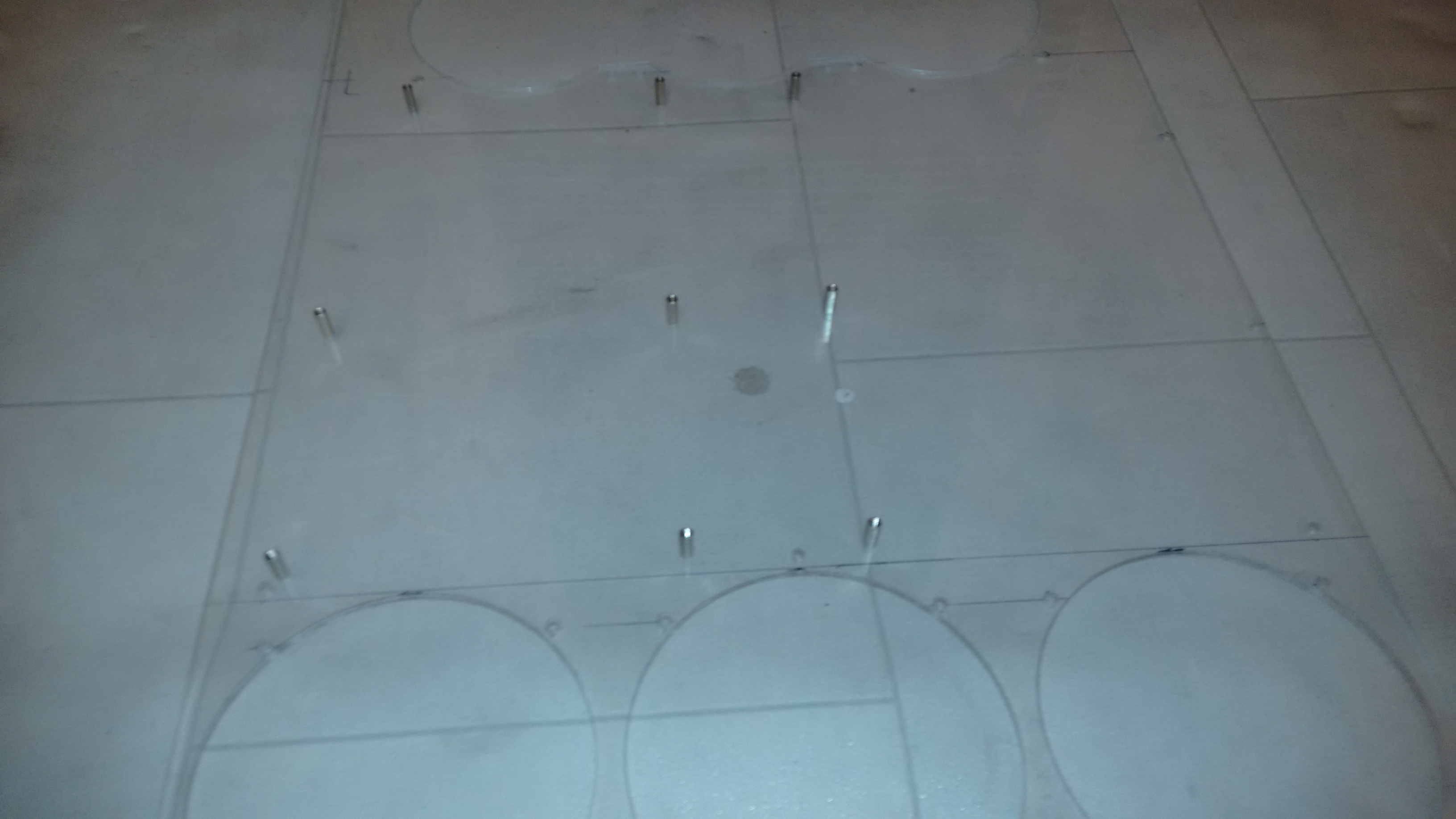

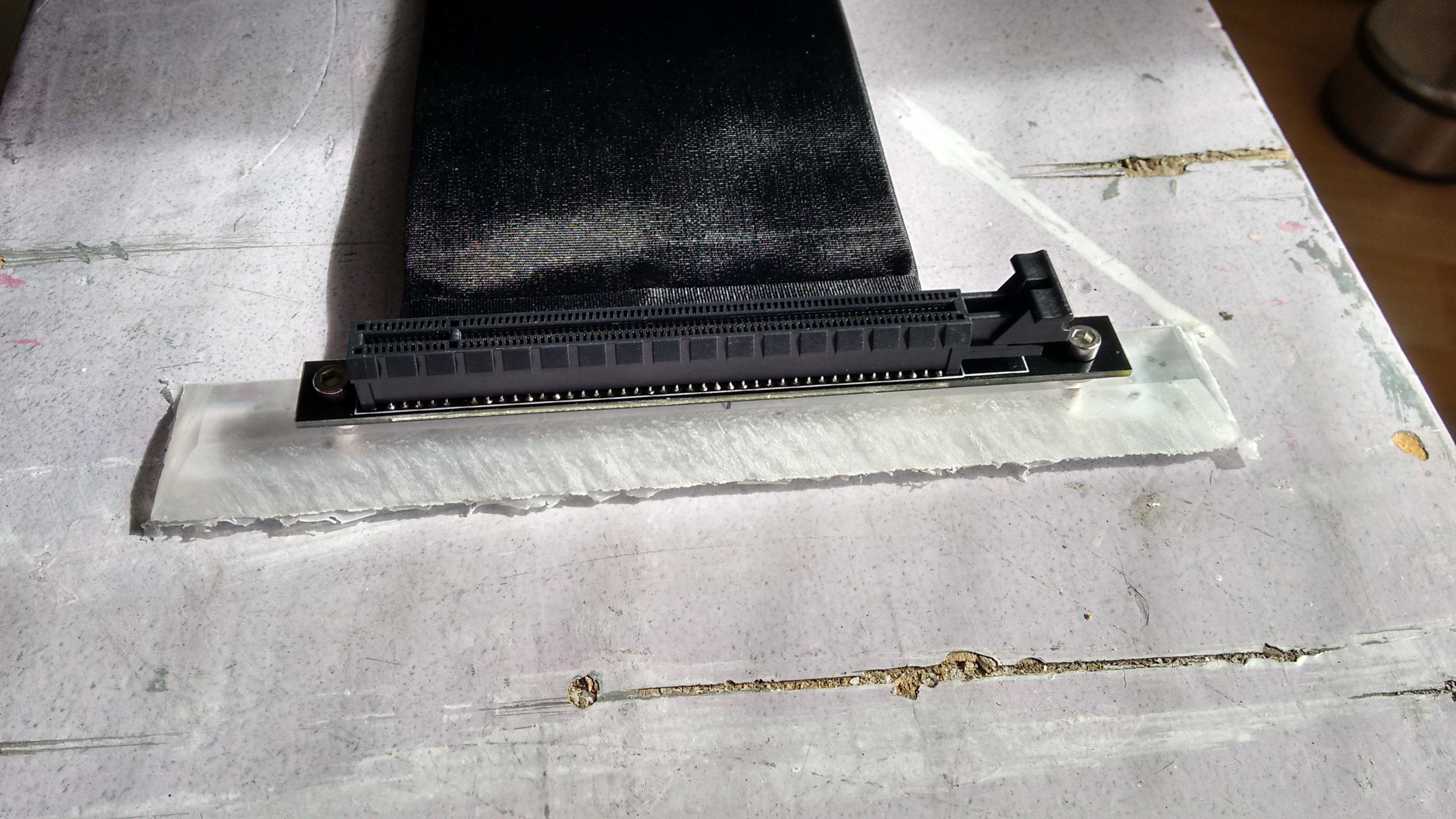

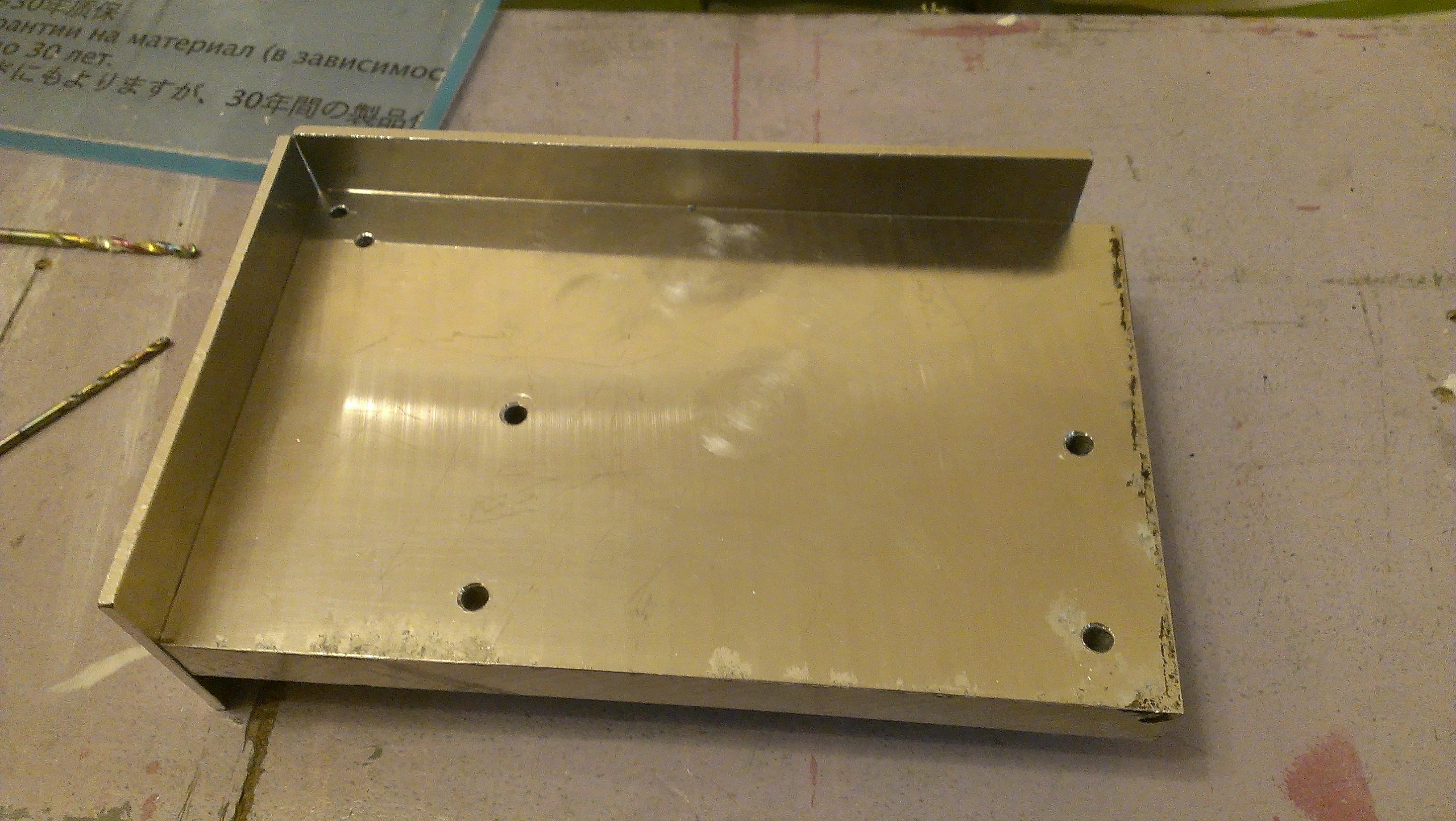

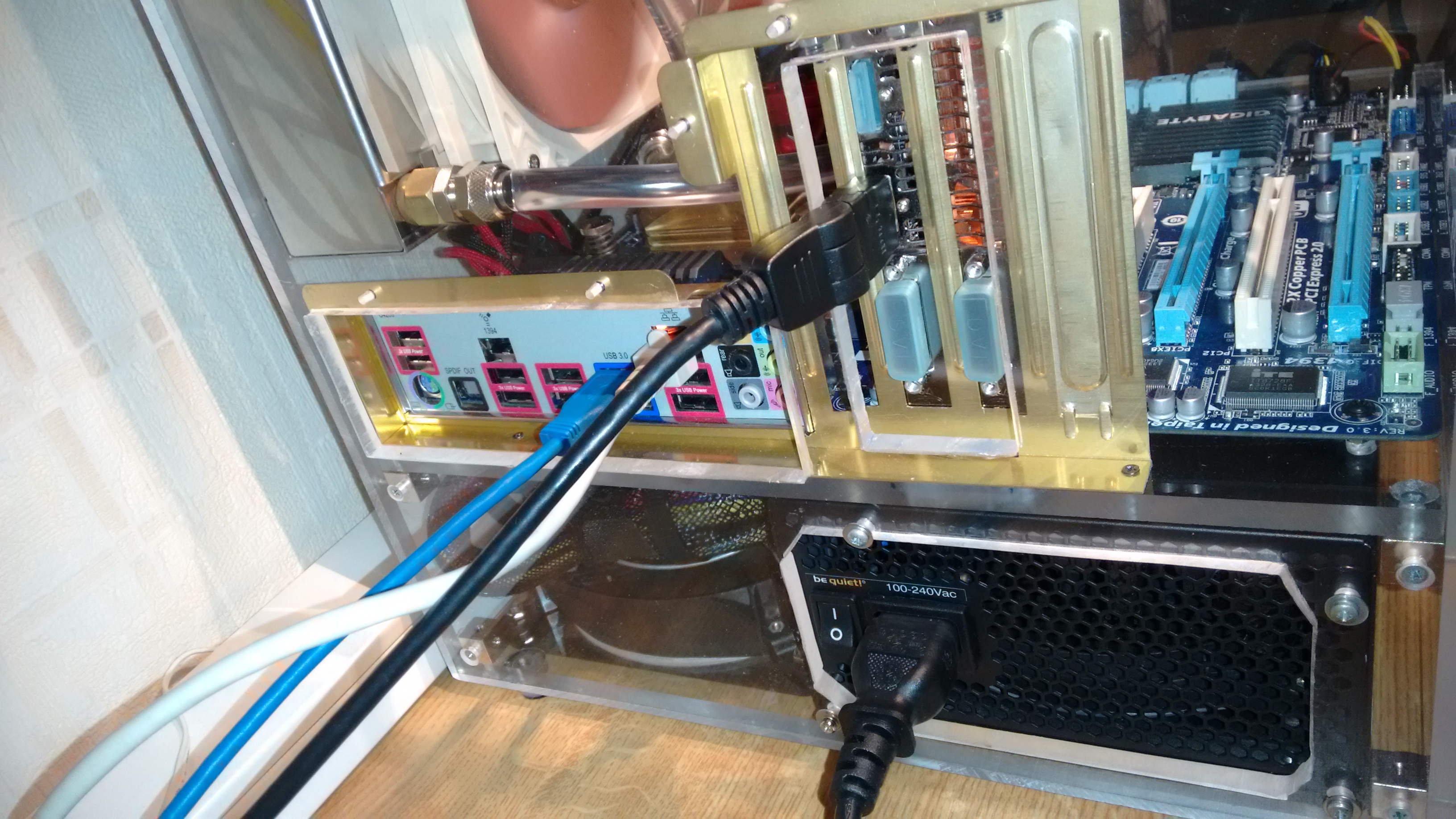

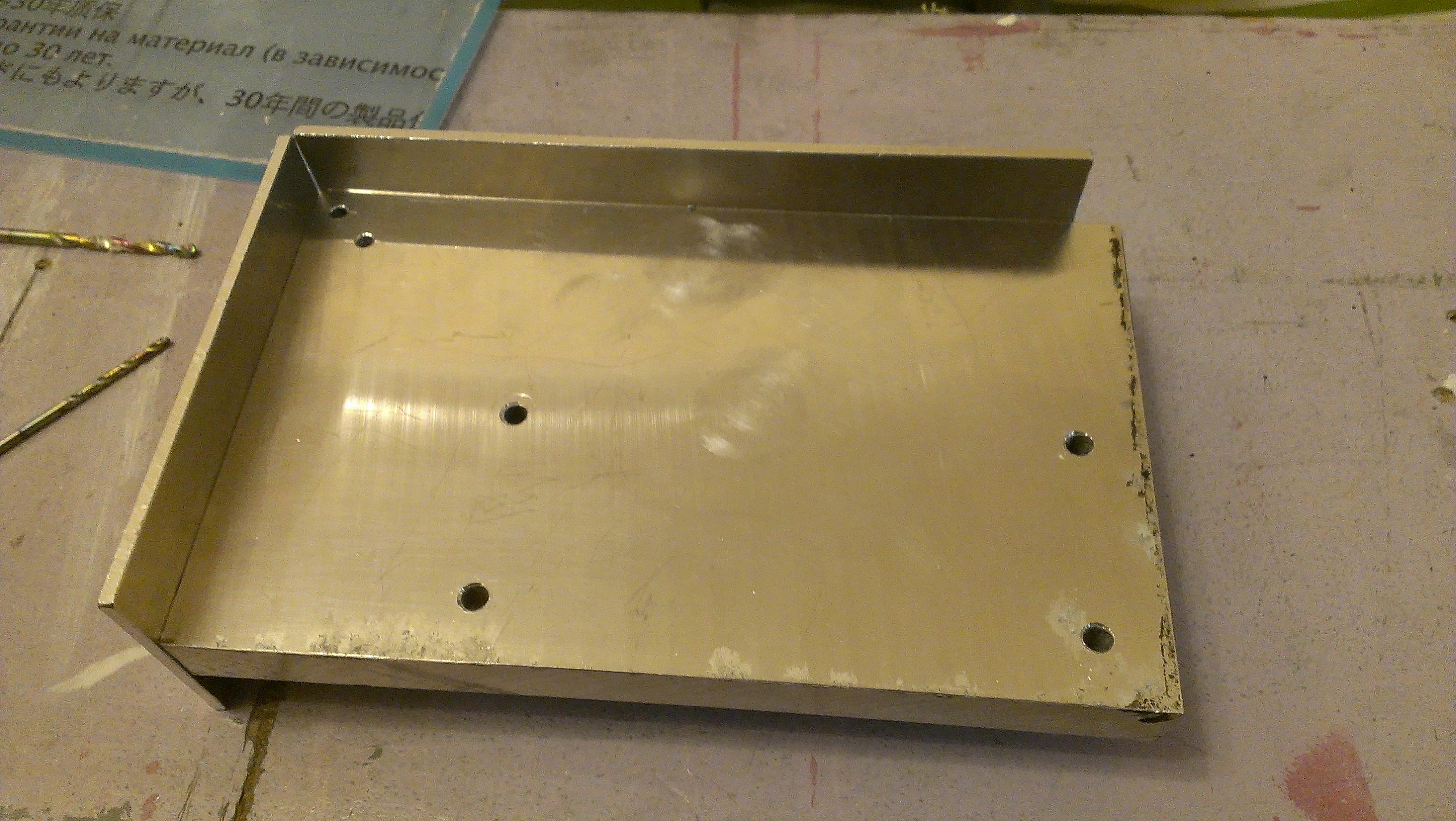

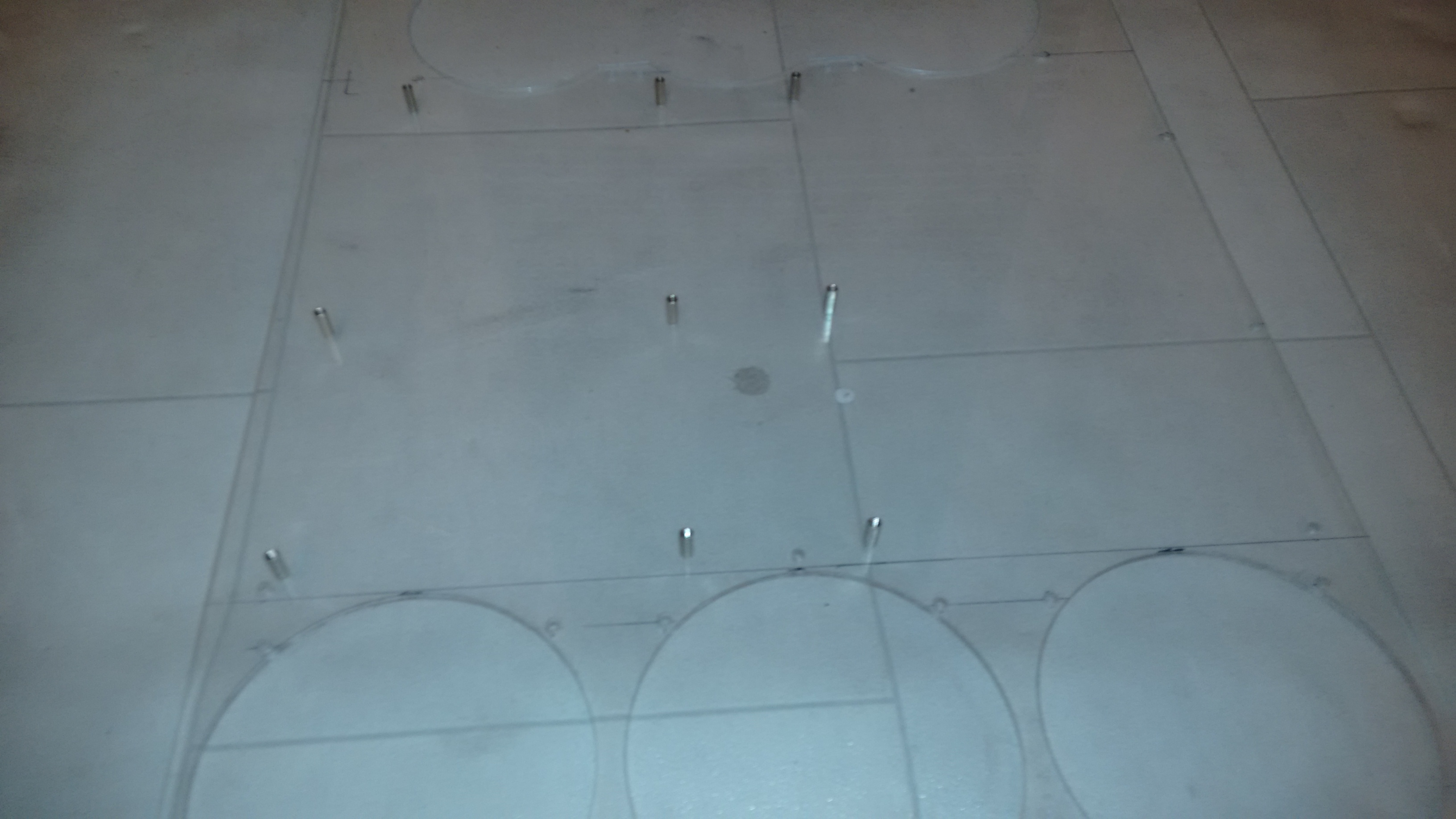

20.09.2015- Höhenausgleich für Riser PCI-Slot mit Kreissäge bei 45° geschnitten. Netzteilhalterung fertig. Abstandhalter fürs Mainboard. Erste Anprobe, soweit passt alles ))
![IMG_20150920_125437875_HDR.jpg IMG_20150920_125437875_HDR.jpg](https://pics.computerbase.de/forum/attachments/424/424823-84b6e5b920b2d04d75f10d90cfd2a400.jpg?hash=hLbluSCy0E)
![IMG_20150920_135852539.jpg IMG_20150920_135852539.jpg](https://pics.computerbase.de/forum/attachments/424/424824-14b7cf48735754d566987b8c5b34e610.jpg?hash=FLfPSHNXVN)
![IMG_20150920_204242235.jpg IMG_20150920_204242235.jpg](https://pics.computerbase.de/forum/attachments/424/424825-4b047d6789a58db0e3efbda30765f3a1.jpg?hash=SwR9Z4mljb)

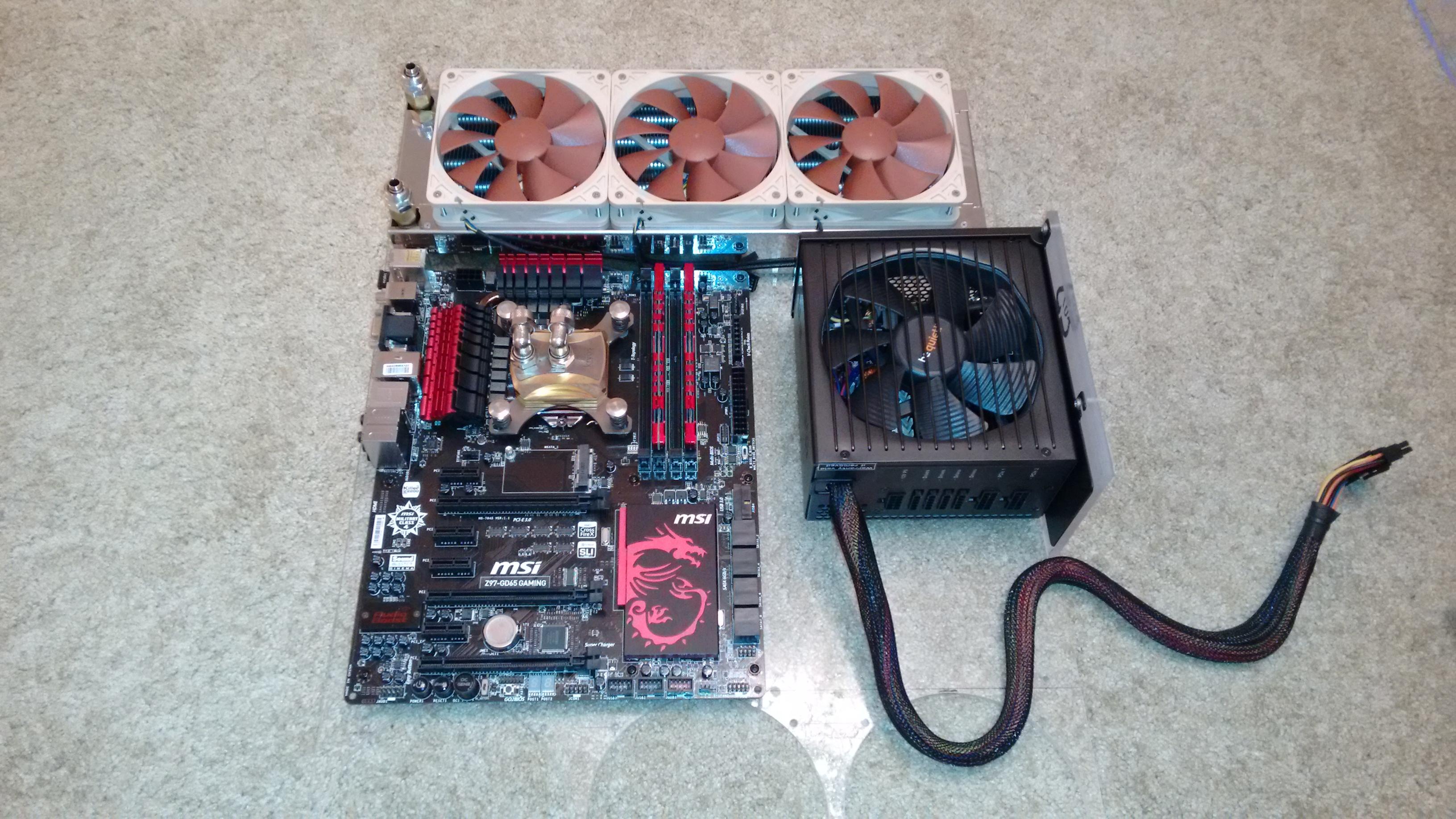

![IMG_20150920_210320229.jpg IMG_20150920_210320229.jpg](https://pics.computerbase.de/forum/attachments/424/424826-b98be30dadcffe68c90e3e5248681d8f.jpg?hash=uYvjDa3P_m)
Weiter geht es unten, da hier keine Bilder mehr geladen werden können.
Nach dem ich mein erstes Gehäuse aus Plexiglas gebaut habe und erste Erfahrungen mit dem Material und Bau gesammelt habe:
![IMG_20150823_183535854_HDR.jpg IMG_20150823_183535854_HDR.jpg](https://pics.computerbase.de/forum/attachments/420/420783-1fe57593047668bfba52080a653f75fe.jpg?hash=H-V1kwR2aL)
bin ich noch nicht ganz zufrieden was Wartung und Aussehen betrifft, und möchte alles neu machen.
Hier mein Sketchup entwurf:
Da ich nicht in die neue mATX Hardware investieren möchte bleibt ATX Mainboard, passt auch meiner Meinung nach gut zusammen.
![Case_2_Vorne.jpg Case_2_Vorne.jpg](https://pics.computerbase.de/forum/attachments/420/420786-301da72c539b703a36b8d6ea66da9ff2.jpg?hash=MB2nLFObcD)
![Case_2_Hinten.jpg Case_2_Hinten.jpg](https://pics.computerbase.de/forum/attachments/420/420787-926d900c0a1321f2730191313250702e.jpg?hash=km2QDAoTIf)
![Case_Seite.jpg Case_Seite.jpg](https://pics.computerbase.de/forum/attachments/420/420789-aead6a27899acef9ca9bc476b2e52e52.jpg?hash=rq1qJ4mazv)
Maße (BxHxT) 26x60x45,8 cm
Die Platten sind schon bestellt.
Riserkabel von Lian Li ist schon da: https://www.caseking.de/lian-li-pw-pci-e38-riser-card-cable-schwarz-geli-687.html
![IMG_20150825_210333013.jpg IMG_20150825_210333013.jpg](https://pics.computerbase.de/forum/attachments/421/421107-e3523b27cbbc01d894fead5fba477e2e.jpg?hash=41I7J8u8Ad)
Die Schläuche würde ich gerne gegen Tubes ersetzen. Leider Keine Erfahrung und Werkzeug. Falls jemand aus Berlin und Umgebung da helfen könnte, wäre richtig toll!
15mm Abstandhalter und Netzteil-Halterung sind da.
Somit hat CPU-Kühler-Befestigung auf der MB Rückseite genug Platz. Beim Ersten Projekt müsste ich ein 145er Loch schneiden. Auch das Loch fürs NT ist sehr kompliziert gewesen, deswegen nehme ich da lieber was Fertiges. Es wird noch genug andere Arbeiten geben. Eine richtige Werkstatt habe ich ja auch nicht.
![IMG_20150825_203558409.jpg IMG_20150825_203558409.jpg](https://pics.computerbase.de/forum/attachments/421/421101-0c7722beb03506d7e6c1d218388ffb71.jpg?hash=DHcivrA1Bt)
![IMG_20150825_203701250.jpg IMG_20150825_203701250.jpg](https://pics.computerbase.de/forum/attachments/421/421102-c205829b23217473f8252d01071658ff.jpg?hash=wgWCmyMhdH)
Die PlexiPlatten sind da!
![IMG_20150827_130717096.jpg IMG_20150827_130717096.jpg](https://pics.computerbase.de/forum/attachments/421/421405-7e77512342aa7ffcd3957ee11d90e89e.jpg?hash=fndRI0Kqf_)
Nächster Schritt kanten Schleifen/Polieren damit Sägeblatt-Spuren weg sind. Könnte man auch bei Platten Lieferant machen lassen, kostet aber extra. Kleine Überraschung: die Kanten bei den 3 mm dicken Seitenwände sind glatt. Da kam wohl keine Kreissäge zum Einsatz.
Vorher nachher. Matt aber speigelglatt.
![IMG_20150827_170822833.jpg IMG_20150827_170822833.jpg](https://pics.computerbase.de/forum/attachments/421/421508-f900c7f83b0dc81dc5edb206ffc19dcf.jpg?hash=-QDH-DsNyB)
![IMG_20150827_221152769.jpg IMG_20150827_221152769.jpg](https://pics.computerbase.de/forum/attachments/421/421509-222842c5ed29675f3dcbd02b65068288.jpg?hash=IihCxe0pZ1)
Zusammenstellen zeigt, dass ich mich beim Bestellen nicht verrechnet habe ))
![IMG_20150827_164155735.jpg IMG_20150827_164155735.jpg](https://pics.computerbase.de/forum/attachments/421/421510-f9661a9a1a5fc53196b0cc38cdacb912.jpg?hash=-WYamhpfxT)
31.08.2015-Erster Spannversuch um alles gerade zu bekommen. Mit 2,5 Bohrer 3 Löcher gebohrt und M3 Gewinde geschnitten. Beim ersten Versuch ist mir ein 2er Bohrer gebrochen da es wohl unscharf war, Plexiglas geschmolzen hat und es blieb stecken
![Freak :freak: :freak:](/forum/styles/smilies/freak.gif)
![IMG_20150828_181151828.jpg IMG_20150828_181151828.jpg](https://pics.computerbase.de/forum/attachments/422/422050-8c07a4f58151fbeab43d139237edd4d3.jpg?hash=jAek9YFR--)
![IMG_20150831_220906860.jpg IMG_20150831_220906860.jpg](https://pics.computerbase.de/forum/attachments/422/422051-13c9197c9ad0d5d289a44beee162e240.jpg?hash=E8kZfJrQ1d)
1.09.2015-Rahmen zusammengeschraubt und in der Mitte mit Gewindewürfeln die Trägerplatte eingebaut.
![IMG_20150901_145253513.jpg IMG_20150901_145253513.jpg](https://pics.computerbase.de/forum/attachments/422/422137-d7910be475ca1b20d17930936fe9a494.jpg?hash=15EL5HXKGy)
![IMG_20150901_214002671.jpg IMG_20150901_214002671.jpg](https://pics.computerbase.de/forum/attachments/422/422210-d5d46e0f46cbaa8830e53b58506f5a53.jpg?hash=1dRuD0bLqo)
![IMG_20150901_214029437.jpg IMG_20150901_214029437.jpg](https://pics.computerbase.de/forum/attachments/422/422211-68256db93112c2bda6153739f9f81817.jpg?hash=aCVtuTESwr)
2.09.2015- Alle Platten dran. Lüfter Probe ))
![IMG_20150902_223848196 (2).jpg IMG_20150902_223848196 (2).jpg](https://pics.computerbase.de/forum/attachments/422/422365-1edd752e1cd55c9575ba2615edcadd15.jpg?hash=Ht11LhzVXJ)
![IMG_20150902_130946181.jpg IMG_20150902_130946181.jpg](https://pics.computerbase.de/forum/attachments/422/422366-f74df6ef200b9ad80c07664c581129ba.jpg?hash=90327yALmt)
4.09.2015- Blenden sind da! Die Lüfter sitzen perfekt, jetzt noch runde Löcher machen
![IMG_20150904_145538139.jpg IMG_20150904_145538139.jpg](https://pics.computerbase.de/forum/attachments/422/422640-90cc4a0f43df2753e9c9fb6fa16ae759.jpg?hash=kMxKD0PfJ1)
![IMG_20150904_161532124.jpg IMG_20150904_161532124.jpg](https://pics.computerbase.de/forum/attachments/422/422641-63c2f974290156ea111bad6058ad4c36.jpg?hash=Y8L5dCkBVu)
![IMG_20150904_161556450.jpg IMG_20150904_161556450.jpg](https://pics.computerbase.de/forum/attachments/422/422642-b236d66e1d5de1766464c910c0a74b63.jpg?hash=sjbWbh1d4X)
5.09.2015-Handarbeit da Bruchgefahr!
![IMG_20150905_170340440.jpg IMG_20150905_170340440.jpg](https://pics.computerbase.de/forum/attachments/422/422835-9800f1db32341f26b09a3952caa9b2cc.jpg?hash=mADx2zI0Hy)
![IMG_20150905_170334145.jpg IMG_20150905_170334145.jpg](https://pics.computerbase.de/forum/attachments/422/422841-5652c6551ac651302d6eff3d4c662ada.jpg?hash=VlLGVRrGUT)
![IMG_20150905_172413434.jpg IMG_20150905_172413434.jpg](https://pics.computerbase.de/forum/attachments/422/422842-549320541d464fb4e040055719f23cce.jpg?hash=VJMgVB1GT7)
![IMG_20150905_183107550.jpg IMG_20150905_183107550.jpg](https://pics.computerbase.de/forum/attachments/422/422843-50d99adc0d88be31be2cc259e67cea81.jpg?hash=UNma3A2Ivj)
12.09.2015- Die Blenden sind dran. Wenn Alles glatt läuft, habe ich morgen Mainboard und Radiator im neuen Gehäuse!
![IMG_20150912_212621651.jpg IMG_20150912_212621651.jpg](https://pics.computerbase.de/forum/attachments/423/423793-641ab48fcaf07e65bc01967a92a11979.jpg?hash=ZBq0j8rwfm)
20.09.2015- Höhenausgleich für Riser PCI-Slot mit Kreissäge bei 45° geschnitten. Netzteilhalterung fertig. Abstandhalter fürs Mainboard. Erste Anprobe, soweit passt alles ))
![IMG_20150920_125437875_HDR.jpg IMG_20150920_125437875_HDR.jpg](https://pics.computerbase.de/forum/attachments/424/424823-84b6e5b920b2d04d75f10d90cfd2a400.jpg?hash=hLbluSCy0E)
![IMG_20150920_135852539.jpg IMG_20150920_135852539.jpg](https://pics.computerbase.de/forum/attachments/424/424824-14b7cf48735754d566987b8c5b34e610.jpg?hash=FLfPSHNXVN)
![IMG_20150920_204242235.jpg IMG_20150920_204242235.jpg](https://pics.computerbase.de/forum/attachments/424/424825-4b047d6789a58db0e3efbda30765f3a1.jpg?hash=SwR9Z4mljb)
![IMG_20150920_210320229.jpg IMG_20150920_210320229.jpg](https://pics.computerbase.de/forum/attachments/424/424826-b98be30dadcffe68c90e3e5248681d8f.jpg?hash=uYvjDa3P_m)
Weiter geht es unten, da hier keine Bilder mehr geladen werden können.
