Hallo ihr Lieben,
ich betreibe hier eine R9 290 PCS+ ohne weitere Modifikationen, aber mit kräftigem OC (bis zu +200mV). GPU-Taktraten von 1130 MHz sind zum Teil drin.
Der OC, das Alter und eine allgemeine starke Verwendung im oberen Temperaturbereich haben dazu geführt, dass die ab Werk aufgetragene Wärmeleitpaste mittlerweile an Leitfähigkeit hatte:
Von anfänglichen 78°C bei Vollast @stock wurden 95°C im Temperaturlimit. Da die Karte so nicht mehr einwandfrei verwendbar war, sie throttelte merklich, entschloss ich mich aus der Not, die Wärmeleitpaste zu erneuern. Bis dato war ich sehr zufrieden mit dem Luftkühler der Karte, denn er hatte die per se heiße 290 selbst mit OC bestens im Griff.
Zum Glück hatte ich noch etwas MX-2 Wärmeleitpaste von Artic da (etwa 5,50€ auf Amazon). Danach suchte ich im Internet nach einer Anleitung, wie der Kühler abzumontieren sei. Leider stieß ich dabei auf keine Ergebnisse, weswegen ich diesen Beitrag verfasse.
Es geht bei der PCS+ wirklich sehr einfach, das sei mal vorab gesagt. Ich war positiv überrascht.

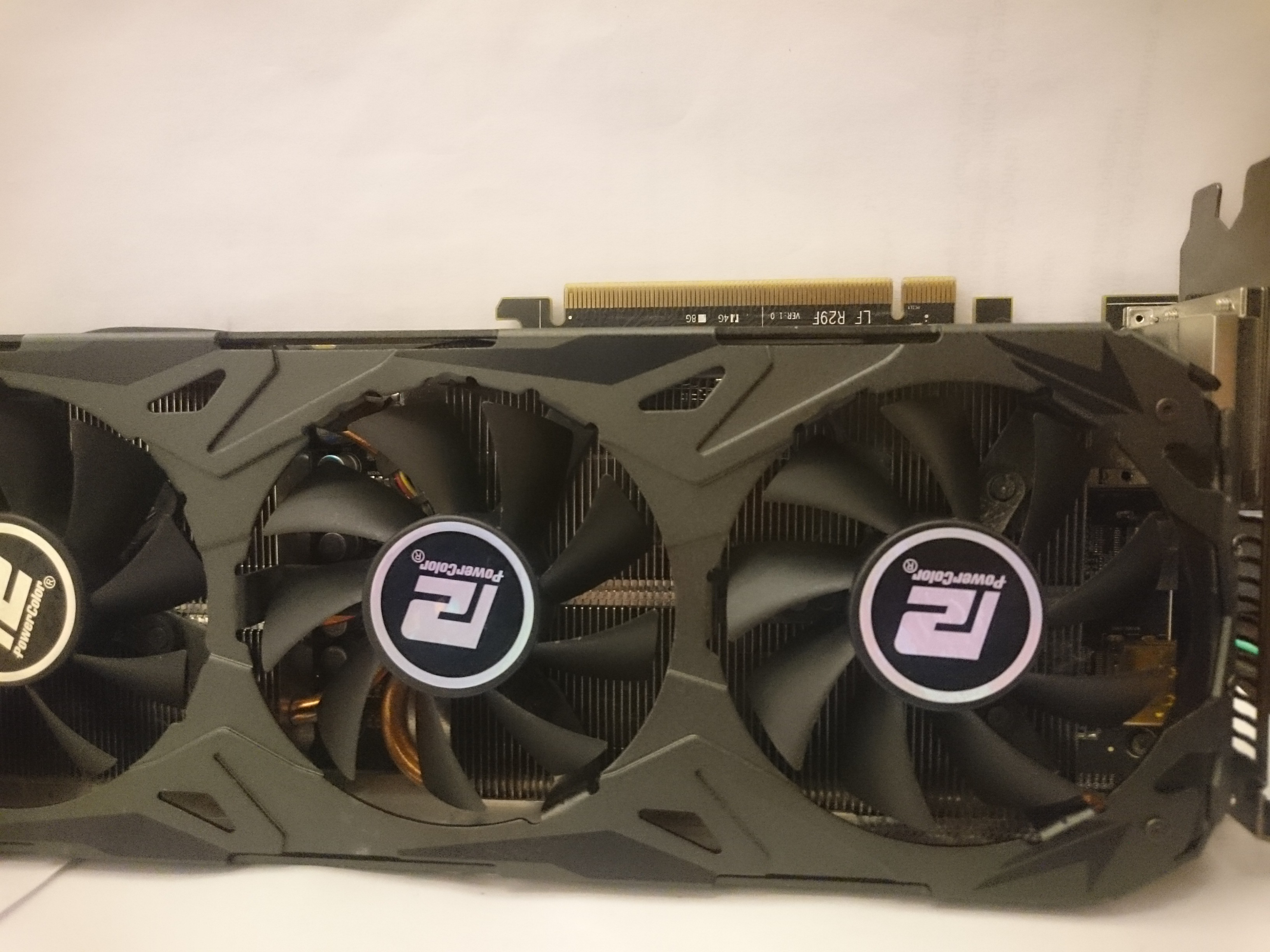

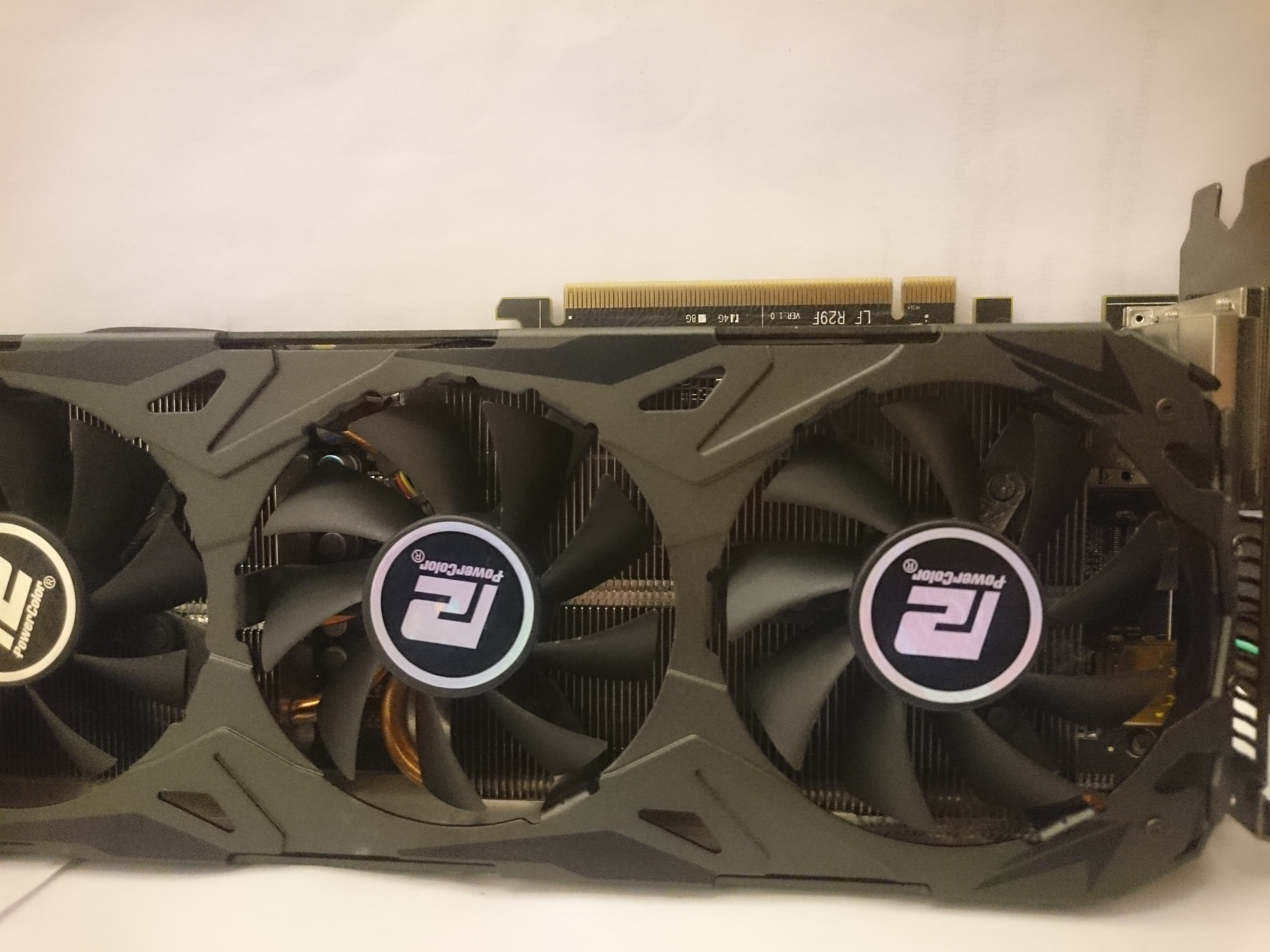

So sieht die Karte mit montiertem Kühler und mit montierter Backplate aus:

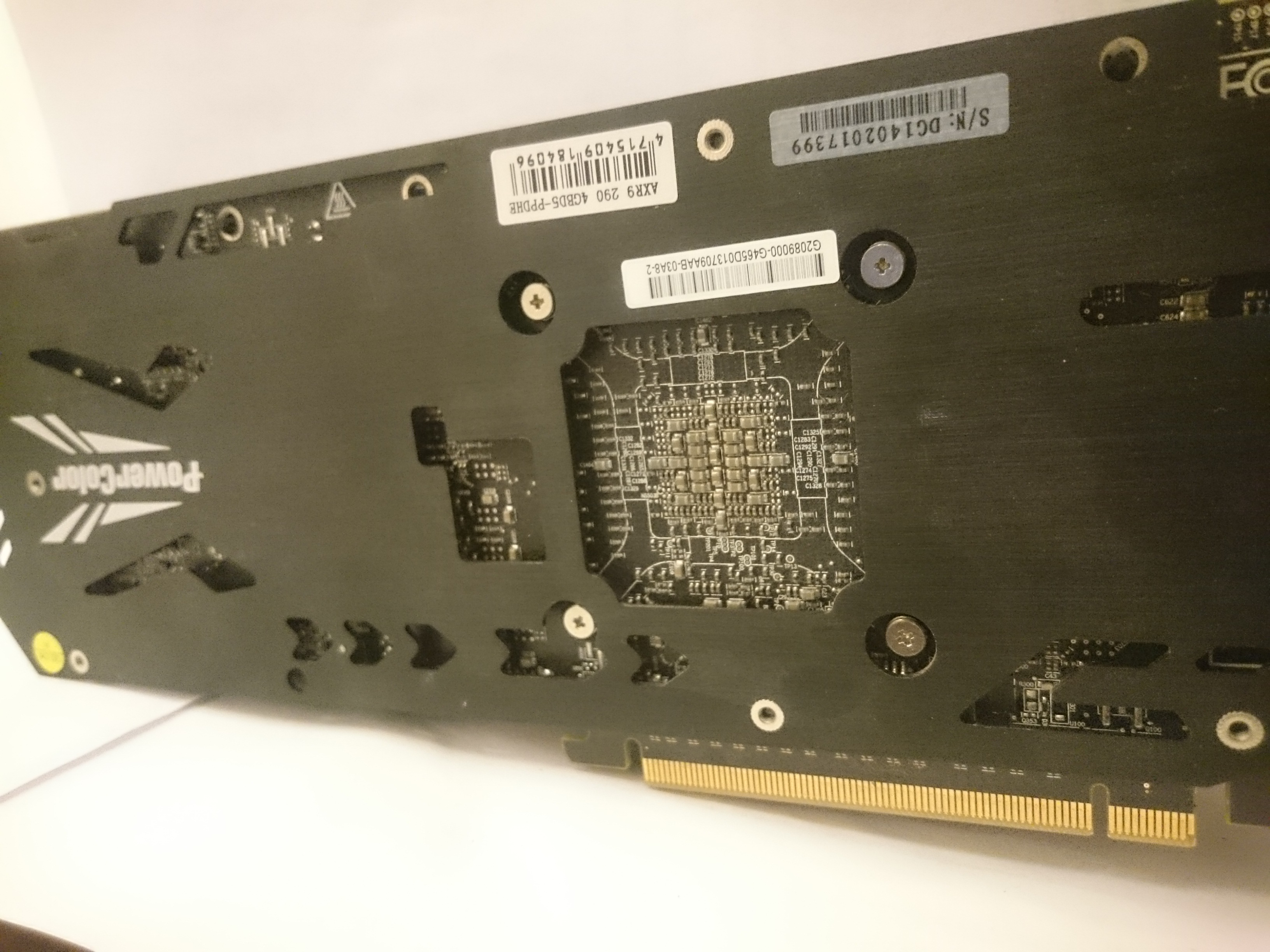

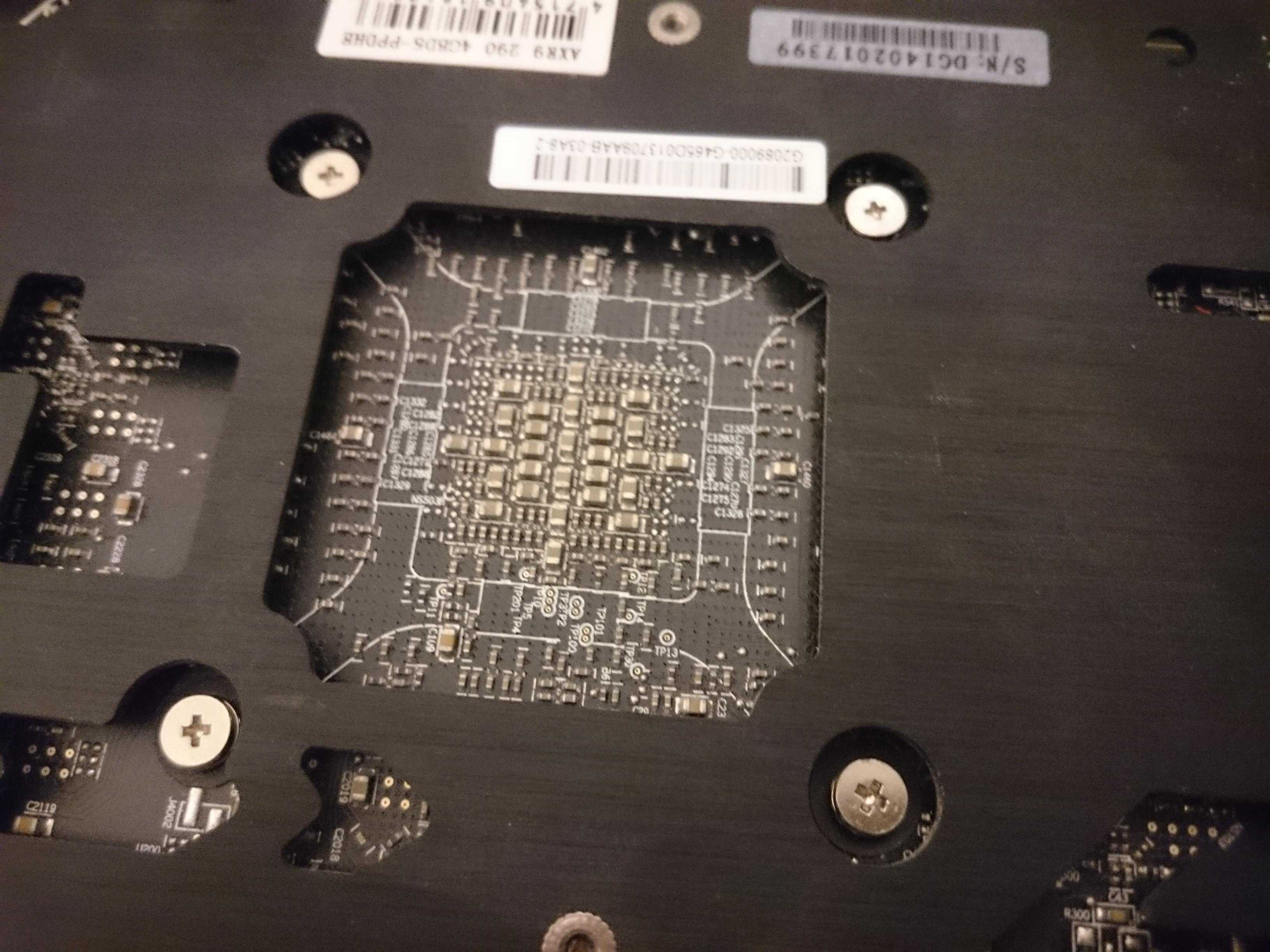

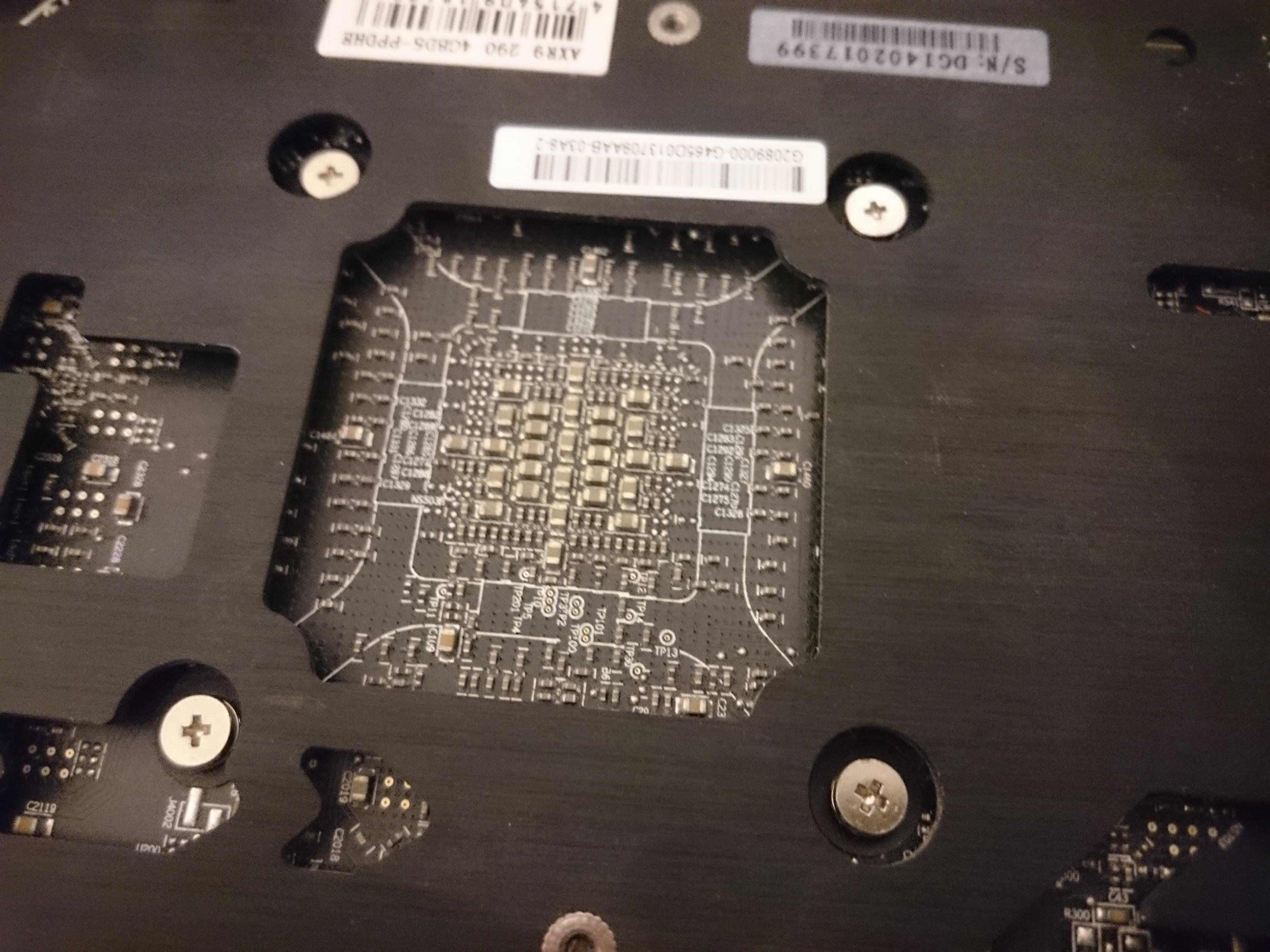

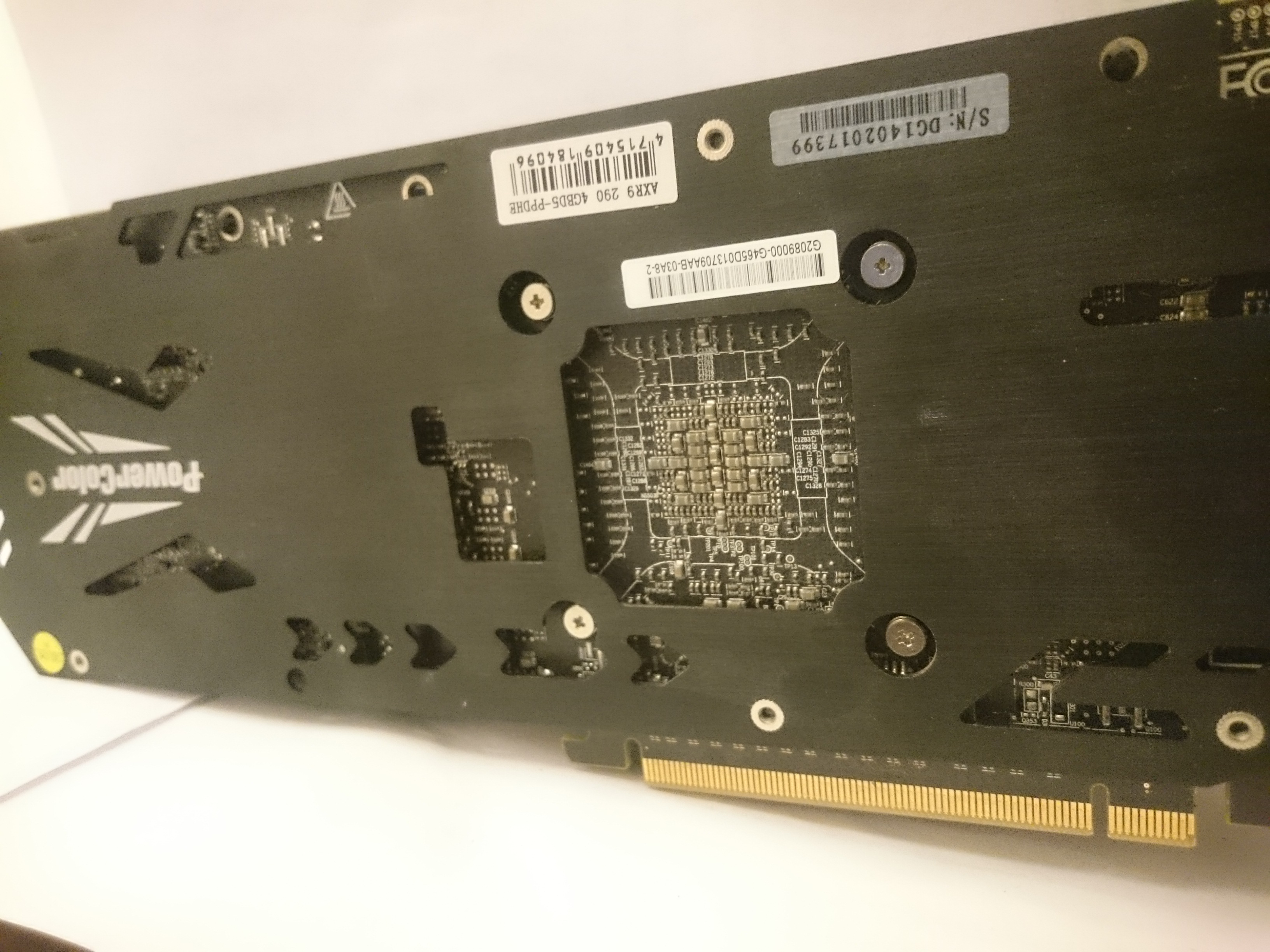

Auf der Rückseite, seht ihr rund um den Ausschnitt für die GPU 4 Schrauben. Diese sind herauszudrehen, um den Kühler zu lösen. Richtig: Nur diese 4 Schrauben, mehr nicht. Auch die Backplate oder die Blende mit den Anschlüssen muss nicht entfernt werden. Es empfiehlt sich ein kleiner Kreuzschlitzschraubenzieher.
Zieht nun vorsichtig das verbindende Stromkabel der Lüfter aus dem Stecker am PCB. Dann den Kühler vorsichtig vertikal abheben und fertig. Passt dabei darauf auf, dass die Wärmeleitpads, bzw. Wärmeleitpadstreifen auf dem Kühler kleben bleiben. Das spart euch das spätere wiederauflegen und justieren. Bei mir hat das ohne Probleme geklappt.

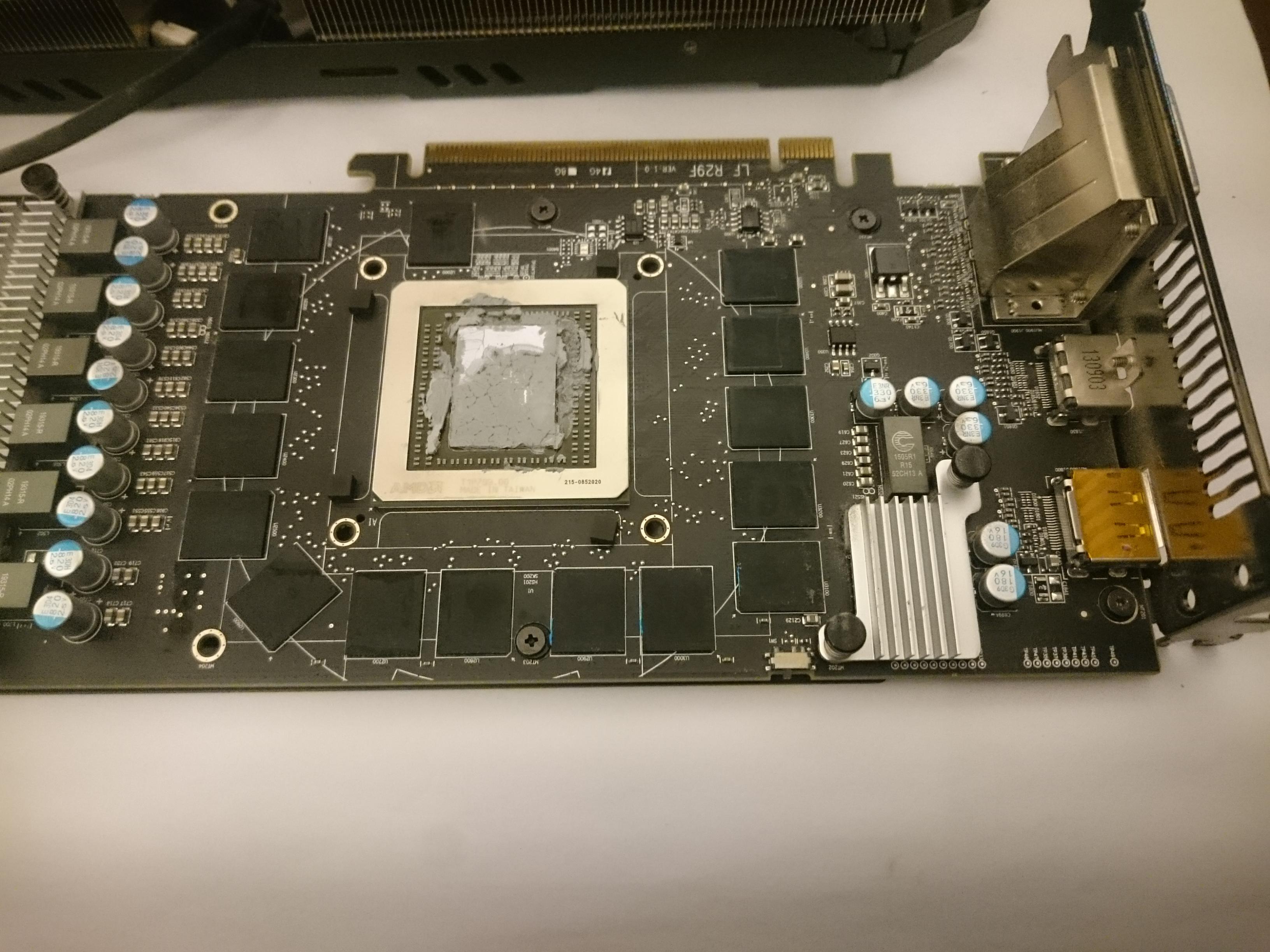

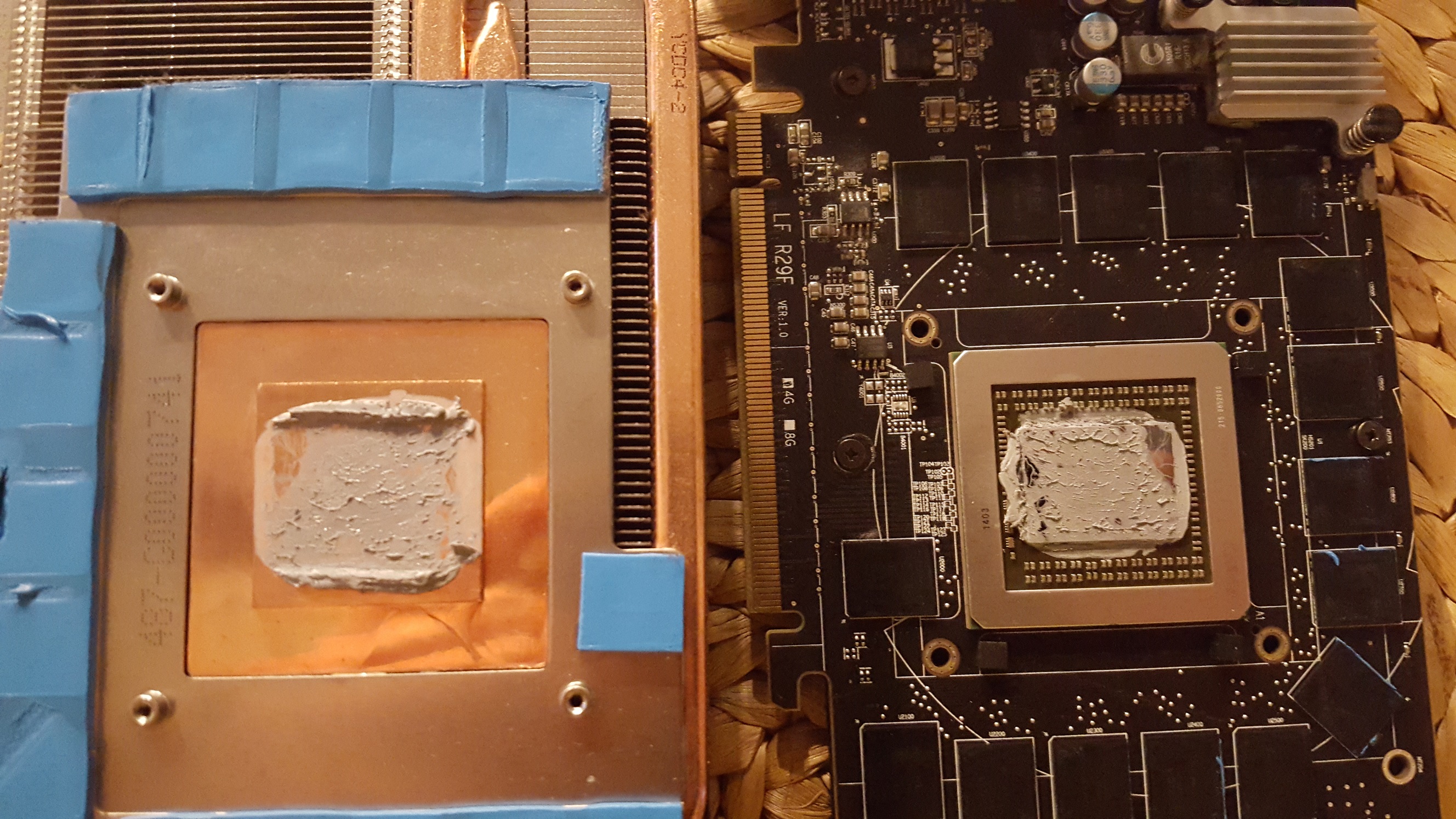

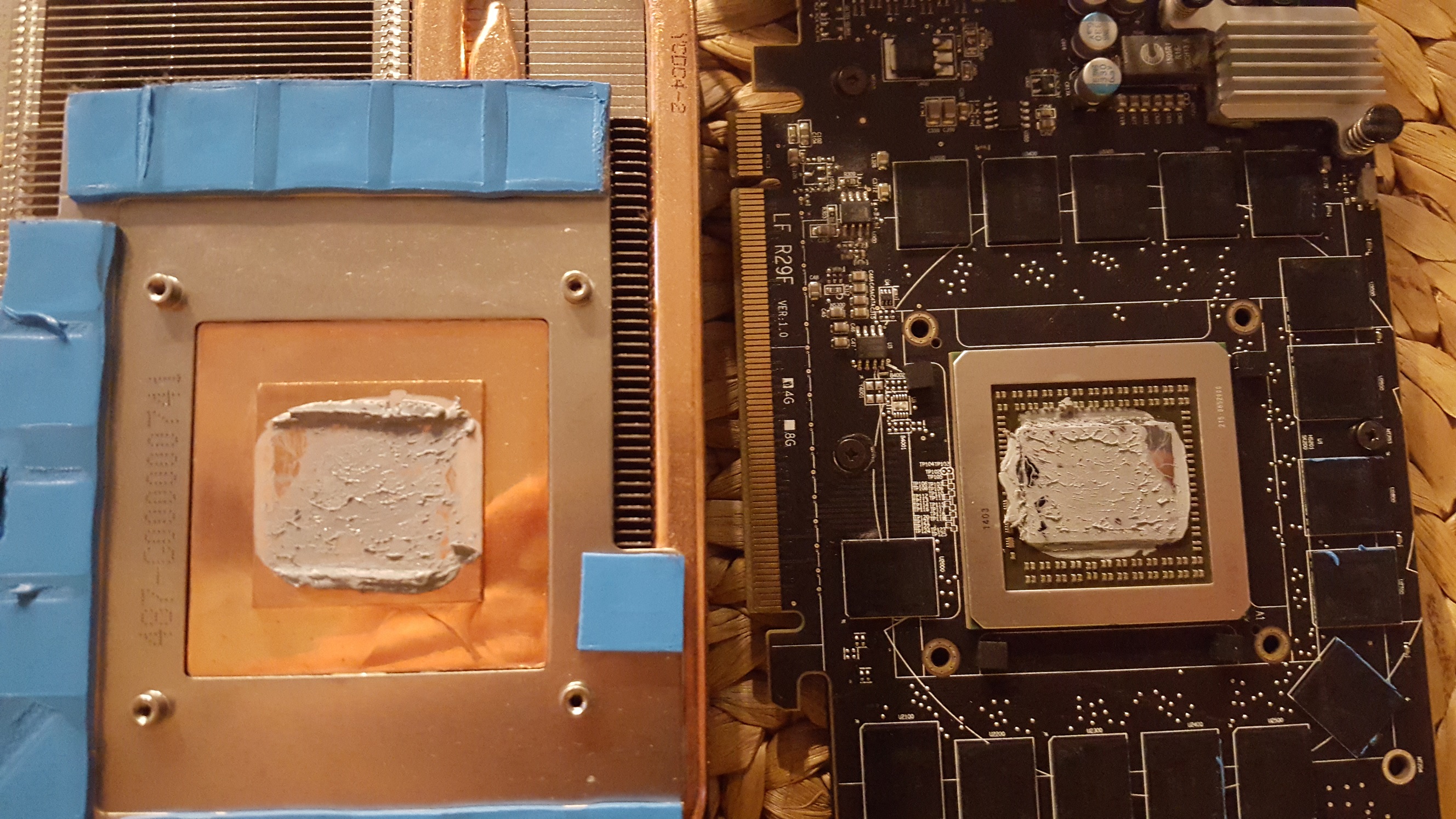

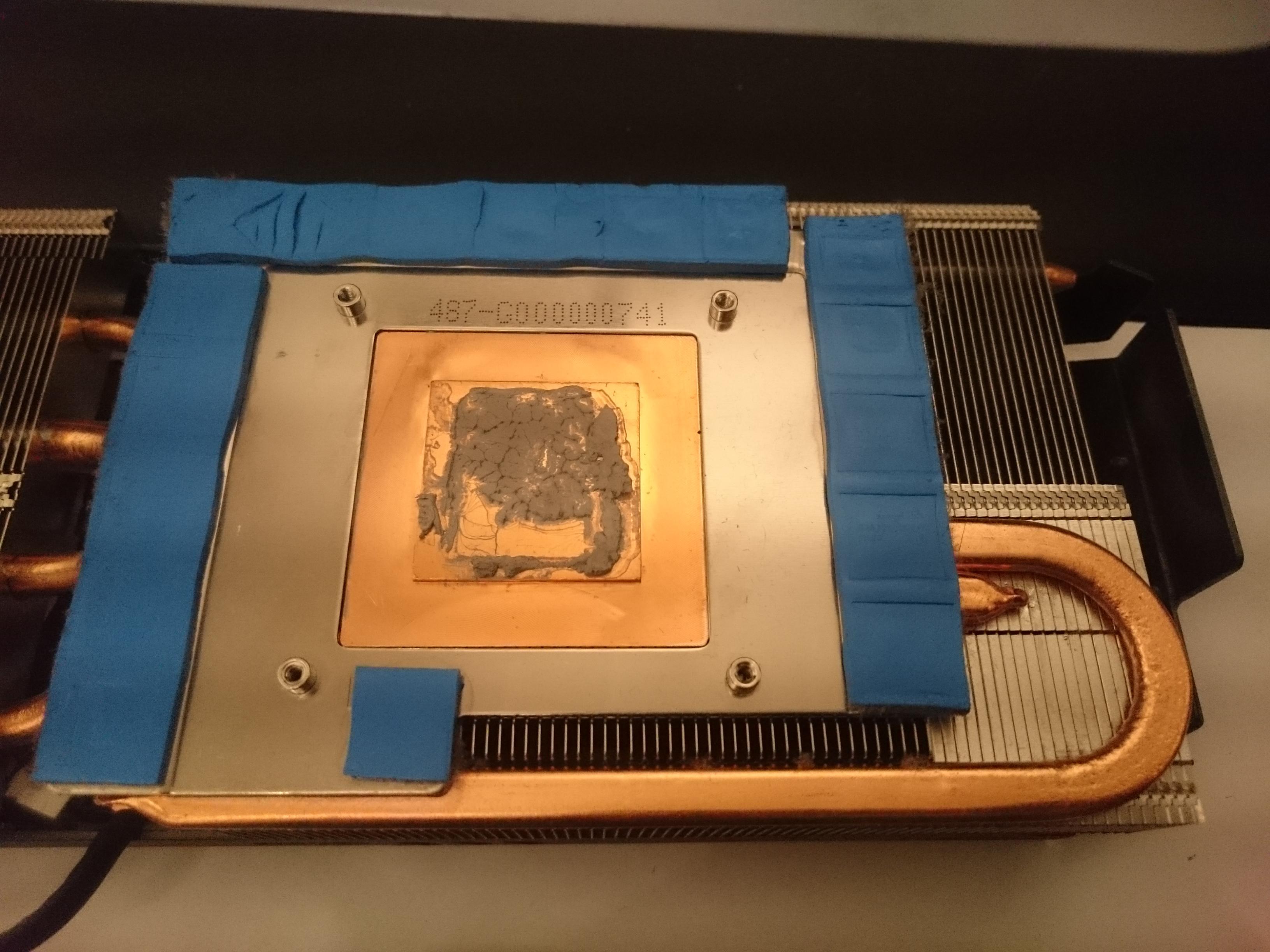

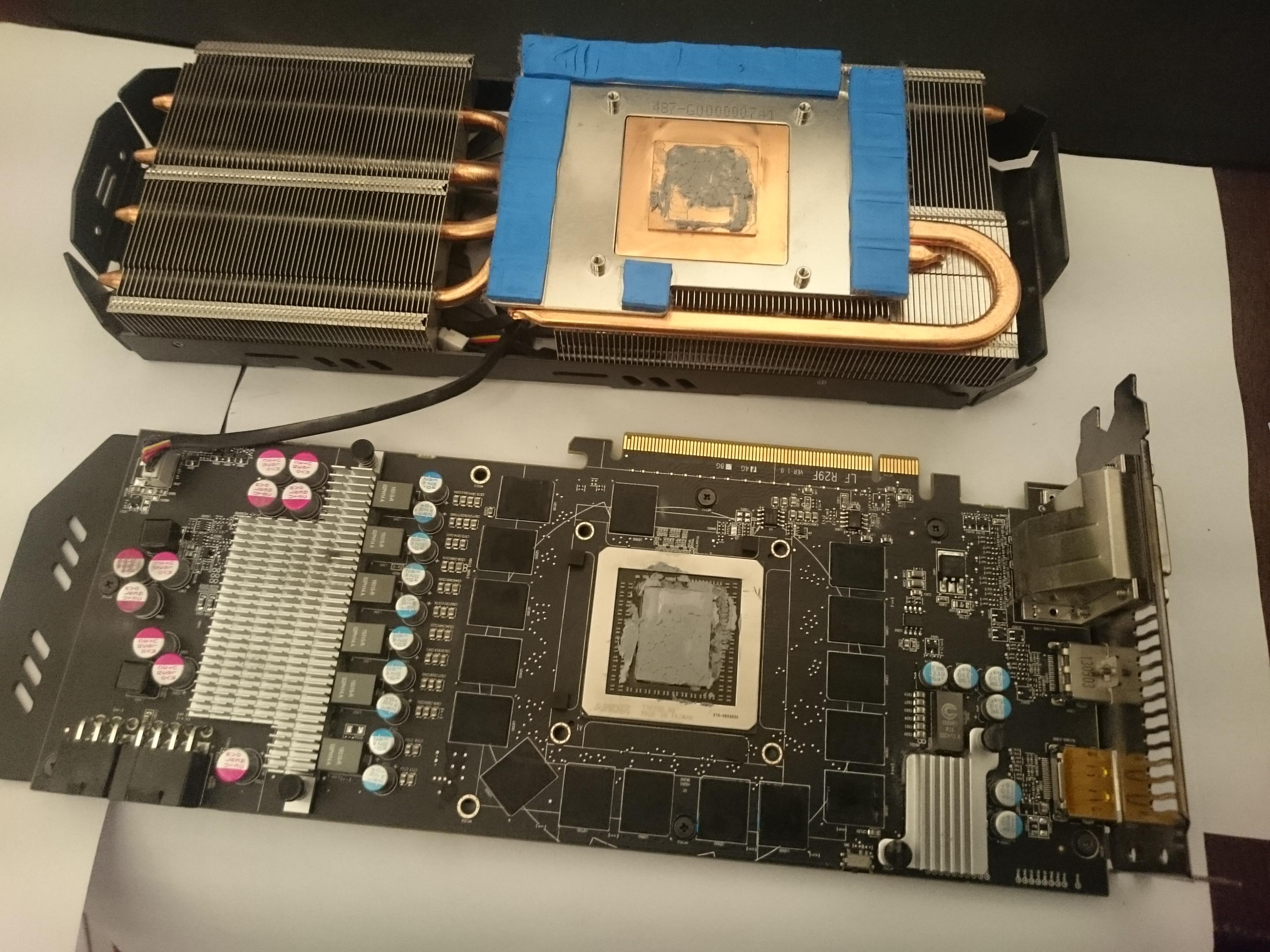

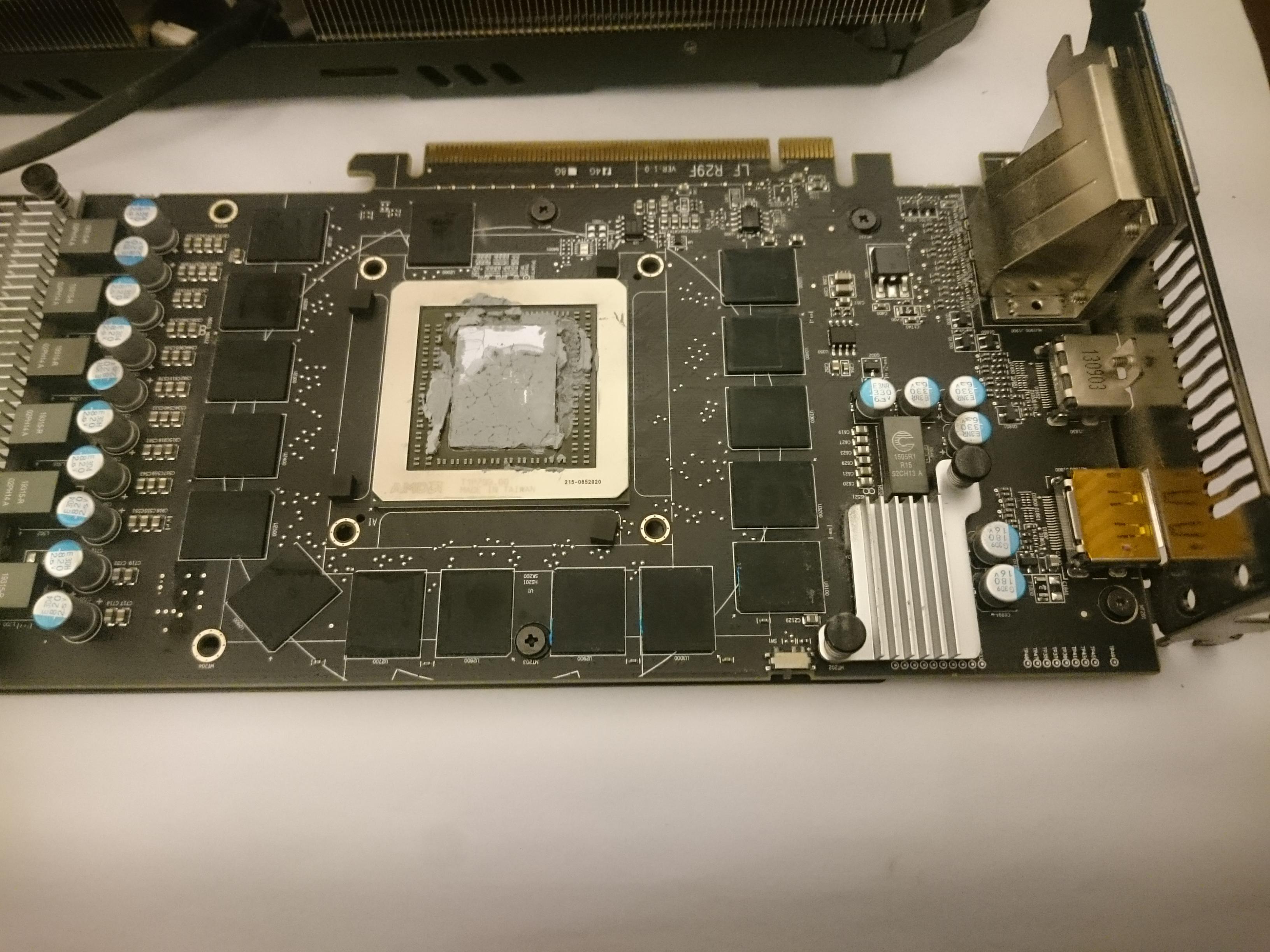

PCB und Kühler sind nun getrennt. Ihr seht die Reste der originalen Wärmeleitpaste. Diese müssen rückstandslos entfernt werden, bis alles blitzeblank ist. Dabei kann man auch noch gleich die Kühlrippen an sich entstauben.

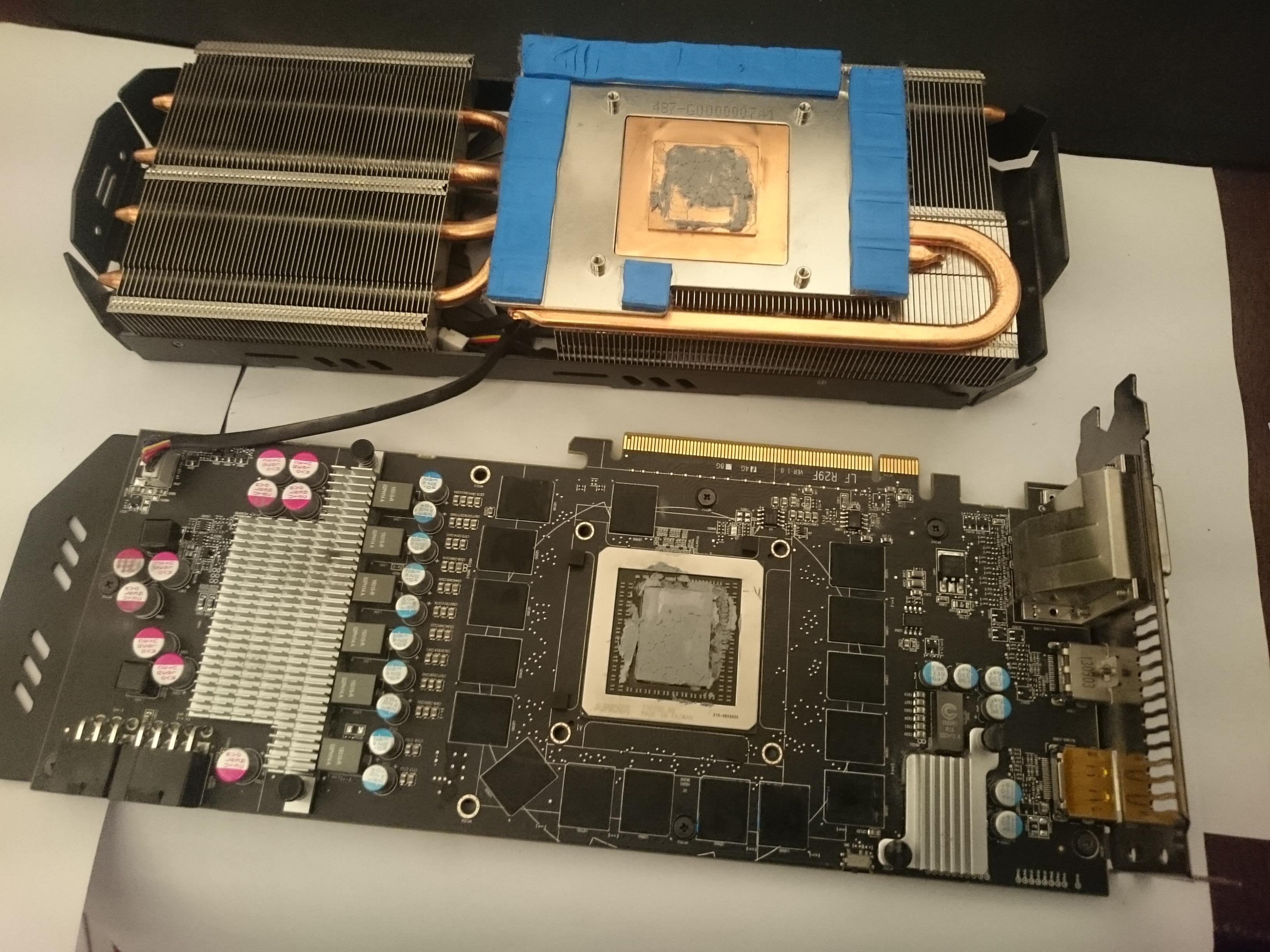

Wenn ihr fertig seit mit sauber machen, sollten beide Teile so aussehen:

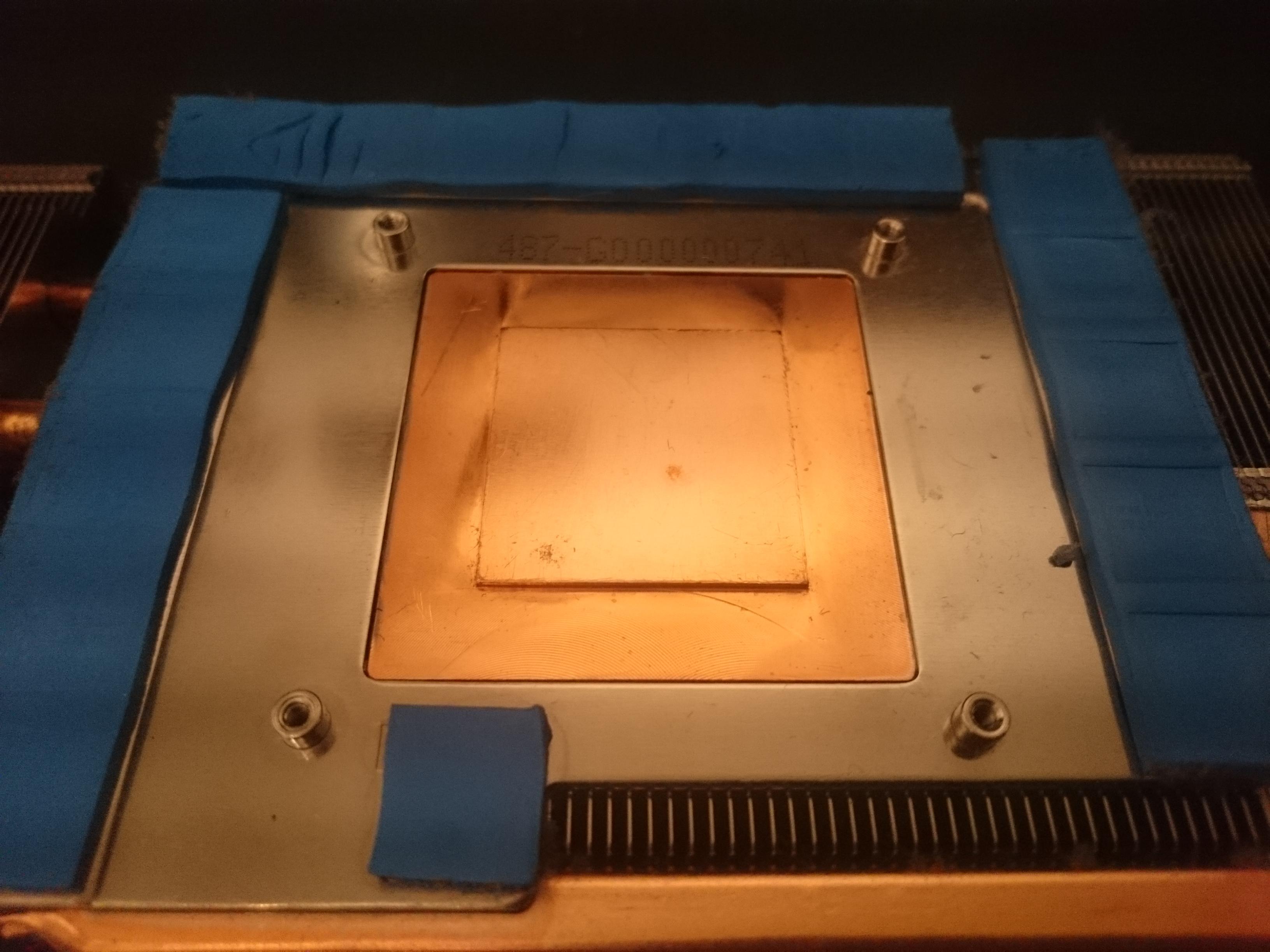

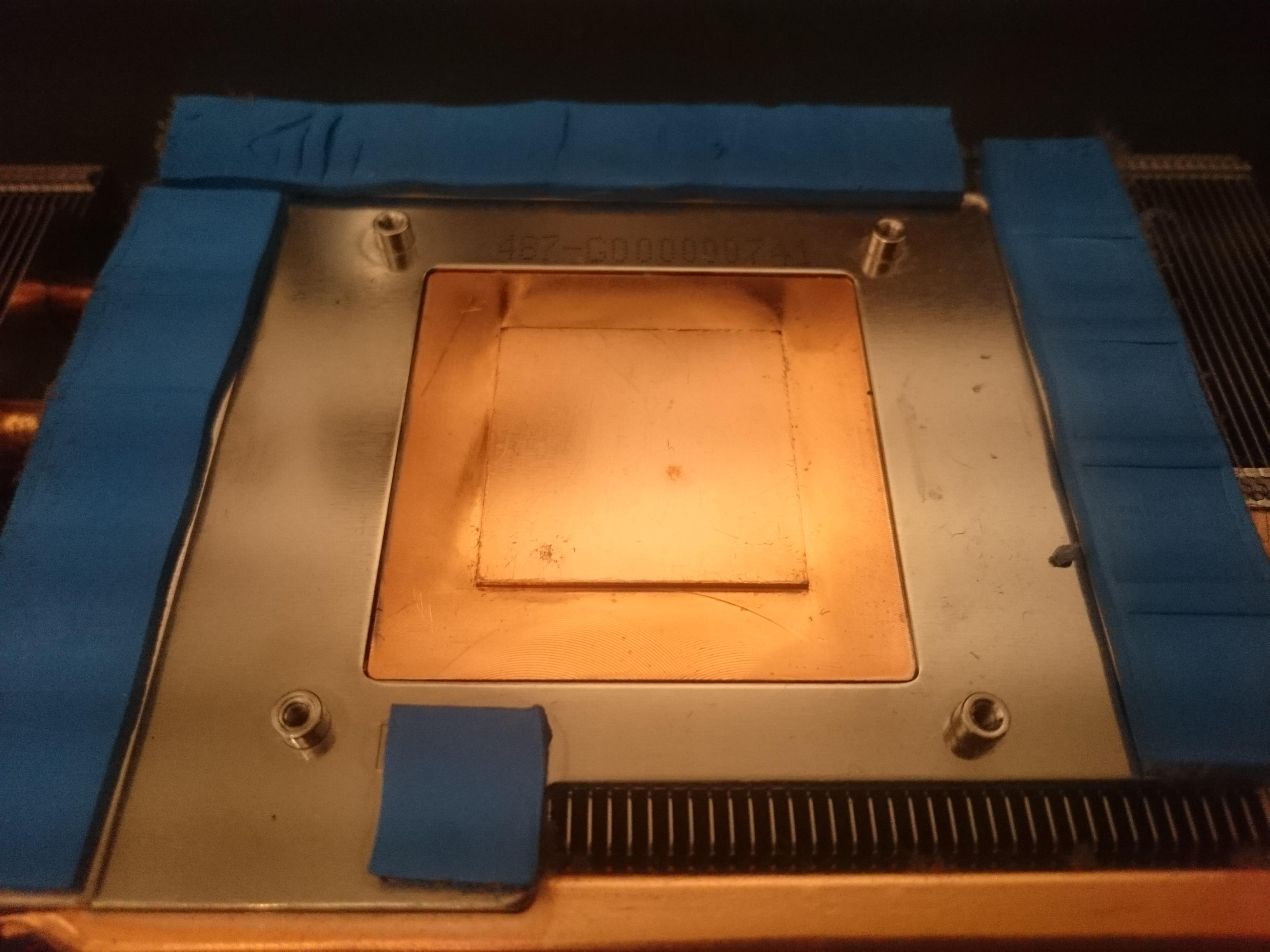

Hier ist der Kupferblock zu sehen:

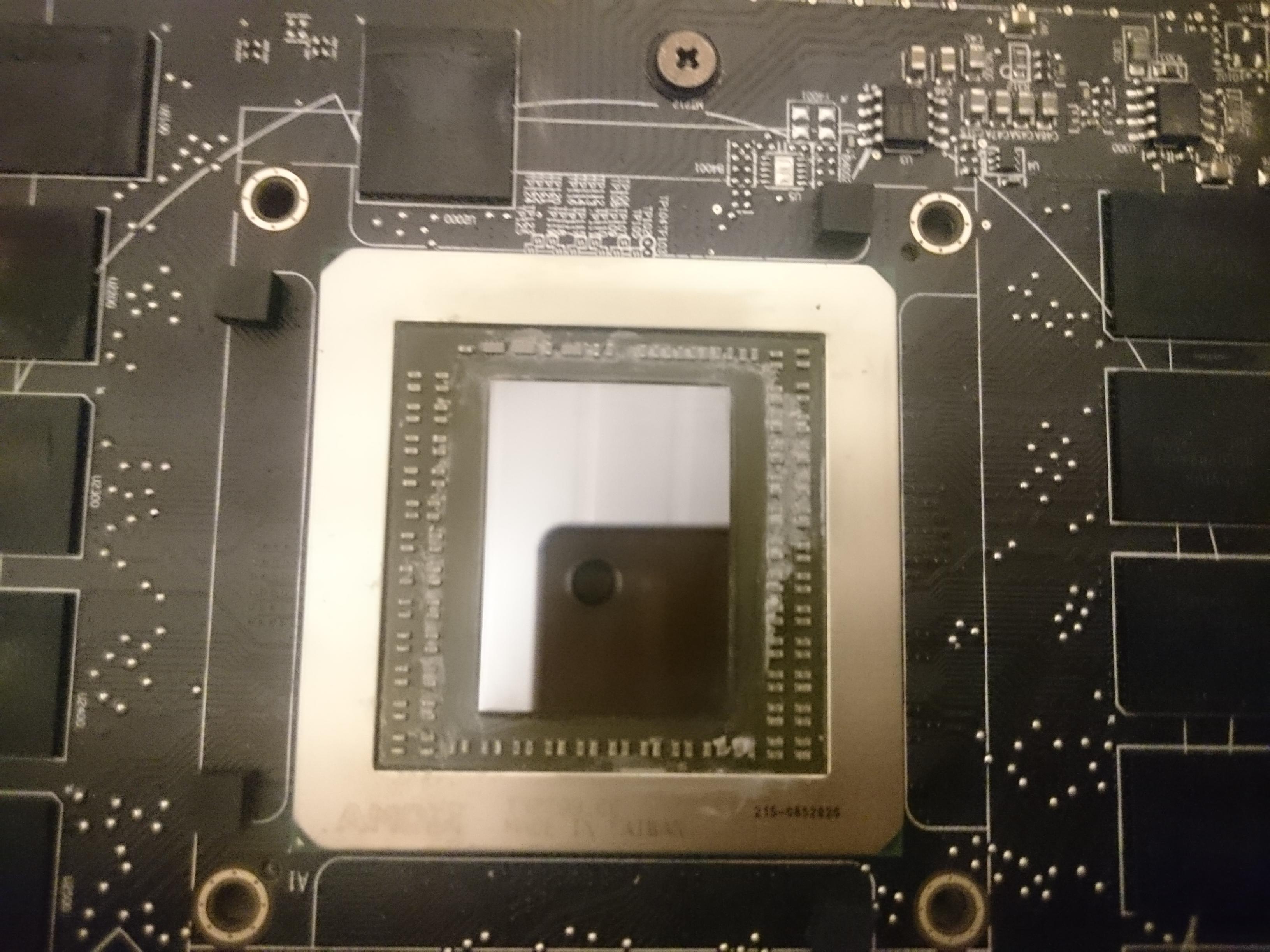

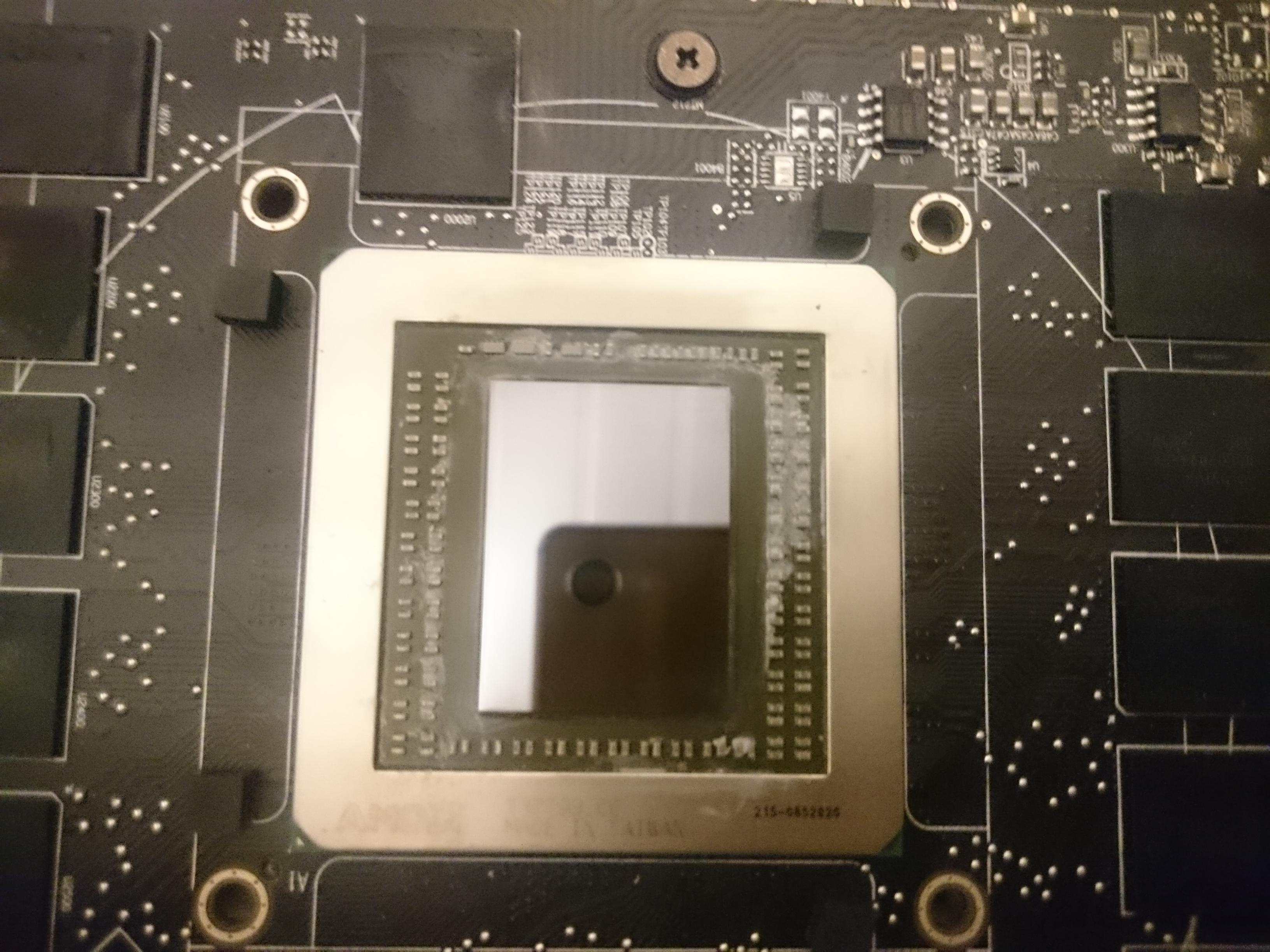

Und hier der blankpolierte GPU-Die:
Nun habe ich mich dafür entschieden, dem Kühler die größtmögliche Kühlleistung zu ermöglichen, indem ich die Wärmeleitpaste nicht auf dem GPU-Die aufgetragen habe, sondern auf dem Kühler. Etwa 1mg war dafür nötig. Schön verteilen, sodass der gesamte quadratisch herausstehende Teil des Kupferblocks mit Wärmeleitpaste bedeckt ist. Ich habe sie mit einer Kreditkarte gleichmäßig verteilt.
Anschließend den Stecker wieder einstecken, und den Kühler auf den Bauch legen. Dann das PCB vorsichtig von oben auf den Kühler auflegen, die Schrauben einsetzen und festdrehen.
Voilá es ist bereits vollbracht!

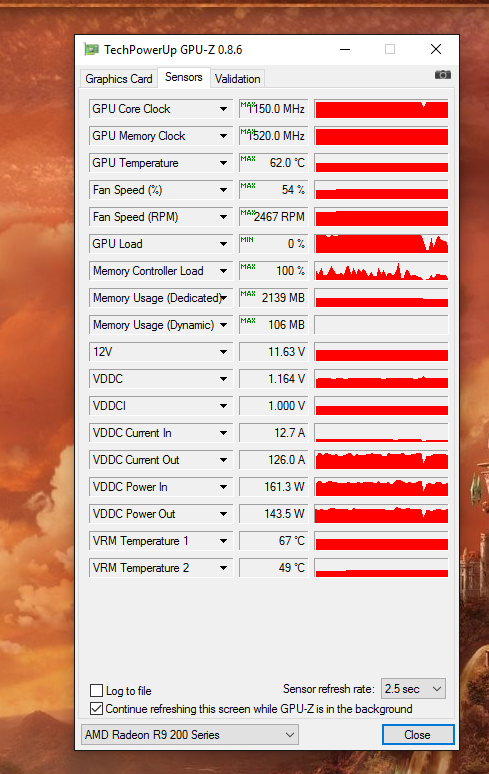

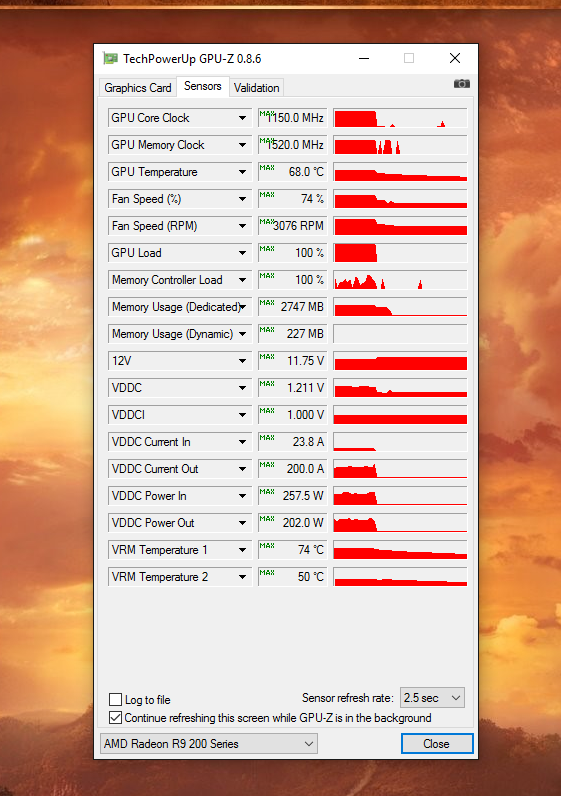

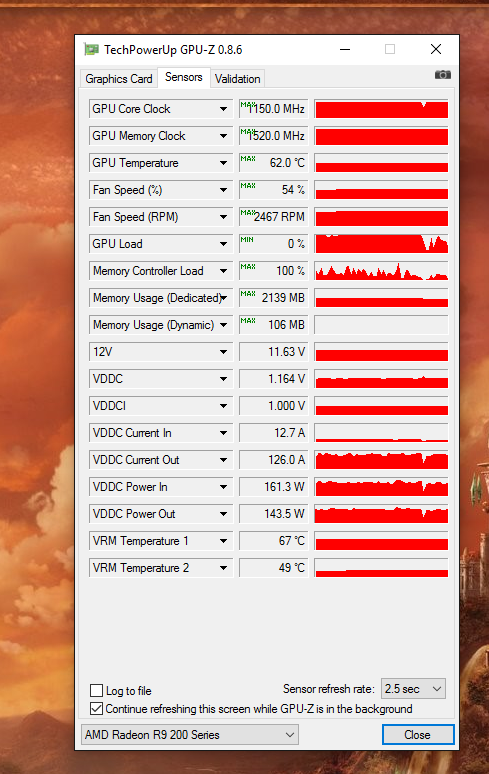

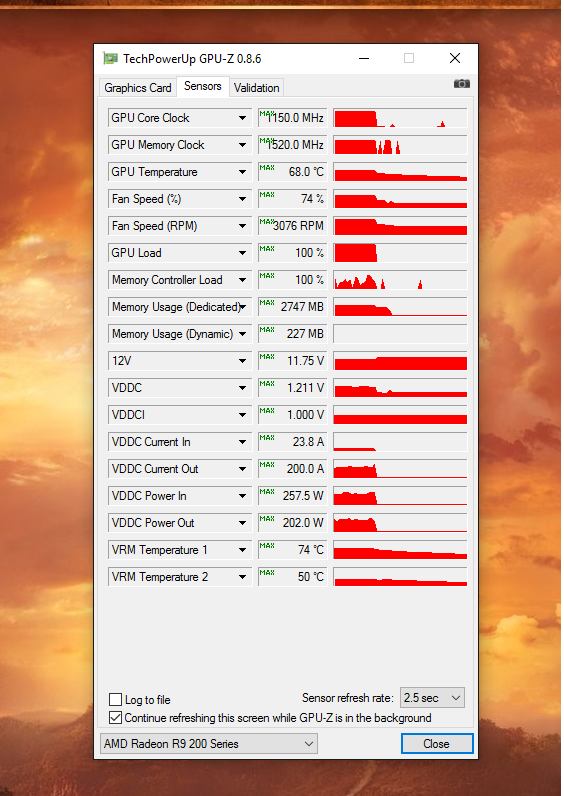

Ich habe nun unter Vollast bei +100mV bei 1130 MHz in GTA 5 69°C Kerntemperatur. Das nenne ich vollen Erfolg und es war doch gar nicht schwer! Der PCS+ Kühler zeigt wohl erst jetzt sein volles Potential.
Viele Grüße
ich betreibe hier eine R9 290 PCS+ ohne weitere Modifikationen, aber mit kräftigem OC (bis zu +200mV). GPU-Taktraten von 1130 MHz sind zum Teil drin.
Der OC, das Alter und eine allgemeine starke Verwendung im oberen Temperaturbereich haben dazu geführt, dass die ab Werk aufgetragene Wärmeleitpaste mittlerweile an Leitfähigkeit hatte:
Von anfänglichen 78°C bei Vollast @stock wurden 95°C im Temperaturlimit. Da die Karte so nicht mehr einwandfrei verwendbar war, sie throttelte merklich, entschloss ich mich aus der Not, die Wärmeleitpaste zu erneuern. Bis dato war ich sehr zufrieden mit dem Luftkühler der Karte, denn er hatte die per se heiße 290 selbst mit OC bestens im Griff.
Zum Glück hatte ich noch etwas MX-2 Wärmeleitpaste von Artic da (etwa 5,50€ auf Amazon). Danach suchte ich im Internet nach einer Anleitung, wie der Kühler abzumontieren sei. Leider stieß ich dabei auf keine Ergebnisse, weswegen ich diesen Beitrag verfasse.
Es geht bei der PCS+ wirklich sehr einfach, das sei mal vorab gesagt. Ich war positiv überrascht.
So sieht die Karte mit montiertem Kühler und mit montierter Backplate aus:
Auf der Rückseite, seht ihr rund um den Ausschnitt für die GPU 4 Schrauben. Diese sind herauszudrehen, um den Kühler zu lösen. Richtig: Nur diese 4 Schrauben, mehr nicht. Auch die Backplate oder die Blende mit den Anschlüssen muss nicht entfernt werden. Es empfiehlt sich ein kleiner Kreuzschlitzschraubenzieher.
Zieht nun vorsichtig das verbindende Stromkabel der Lüfter aus dem Stecker am PCB. Dann den Kühler vorsichtig vertikal abheben und fertig. Passt dabei darauf auf, dass die Wärmeleitpads, bzw. Wärmeleitpadstreifen auf dem Kühler kleben bleiben. Das spart euch das spätere wiederauflegen und justieren. Bei mir hat das ohne Probleme geklappt.
PCB und Kühler sind nun getrennt. Ihr seht die Reste der originalen Wärmeleitpaste. Diese müssen rückstandslos entfernt werden, bis alles blitzeblank ist. Dabei kann man auch noch gleich die Kühlrippen an sich entstauben.
Wenn ihr fertig seit mit sauber machen, sollten beide Teile so aussehen:
Hier ist der Kupferblock zu sehen:
Und hier der blankpolierte GPU-Die:
Nun habe ich mich dafür entschieden, dem Kühler die größtmögliche Kühlleistung zu ermöglichen, indem ich die Wärmeleitpaste nicht auf dem GPU-Die aufgetragen habe, sondern auf dem Kühler. Etwa 1mg war dafür nötig. Schön verteilen, sodass der gesamte quadratisch herausstehende Teil des Kupferblocks mit Wärmeleitpaste bedeckt ist. Ich habe sie mit einer Kreditkarte gleichmäßig verteilt.
Anschließend den Stecker wieder einstecken, und den Kühler auf den Bauch legen. Dann das PCB vorsichtig von oben auf den Kühler auflegen, die Schrauben einsetzen und festdrehen.
Voilá es ist bereits vollbracht!
Ich habe nun unter Vollast bei +100mV bei 1130 MHz in GTA 5 69°C Kerntemperatur. Das nenne ich vollen Erfolg und es war doch gar nicht schwer! Der PCS+ Kühler zeigt wohl erst jetzt sein volles Potential.
Viele Grüße
Zuletzt bearbeitet:
War aber auch schon alles festgebacken nach zwei Jahren des staubigen Daseins...
