PRIME Z690-P CPU_OPT und CPU_FAN getrennt regeln mit Fan Control

[GringoCuleado]

Moin allerseits,

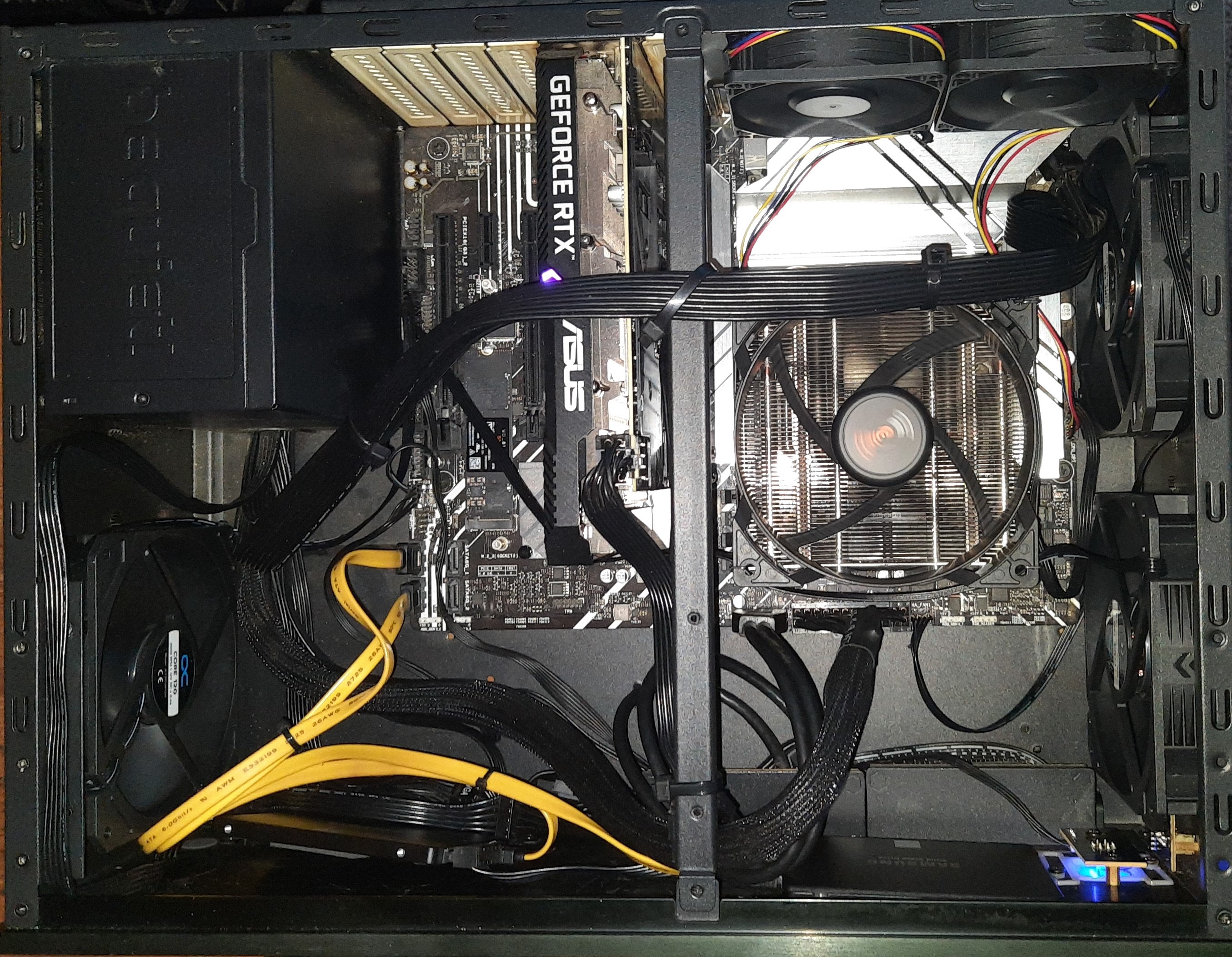

ich habe mich in diesem Forum angemeldet, weil ich mit meiner Recherche über google nicht weiterkomme. Habe meinen Gaming-PC in einem Fractal Node 605 Gehäuse, was natürlich für die Kühlung schon mal sehr dumm ist, möchte aber auf das Gehäuse nicht verzichten.

Um den Temperaturen entgegenzuwirken habe ich die drei Gehäuse-Lüfter von Fractal durch Alphacool Core 120mm ersetzt und zusätzlich zwei Alphacool ES 80mm an der Rückseite montiert. Die drei 120mm Lüfter blasen Luft von den Seiten rein, die zwei 80mm Lüfter blasen Luft hinten raus. Auf der Intel Core i5-13600K CPU wirkt ein be quiet! Shadow Rock LP Kühler. Alle Lüfter sind 4-PIn PWM gesteuert.

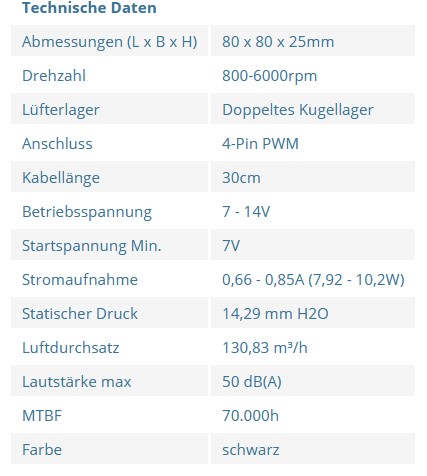

Da die Alphacool Lüfter mit ihren hohen Drehzahlen (120er 3000rpm und 80er 800-6.000rpm) natürlich die Soundkulisse von einem Düsentriebwerk nachahmen, bedarf es ausgeklügelter Lüfter-Regelung. Nach Tests von diverser Software (AUS AI Suite 3, ASUS Amoury Crate, LibreHardwareMonitor, Speedfan, etc.), bin ich letztendlich bei Fan Control gelandet. So weit, so gut.

Nun zu meinem Problem:

Die drei 120er Lüfter sind jeweils an den drei CHA_FAN Headern an mein ASUS PRIME Z690-P WIFI D4 Mainboard angeschlossen, der Shadow Rock LP an CPU_FAN, der eine 80er Lüfter an AIO_PUMP, der andere 80er an CPU_OPT. Und genau der letztgenannte bereitet mir Kopfschmerzen.

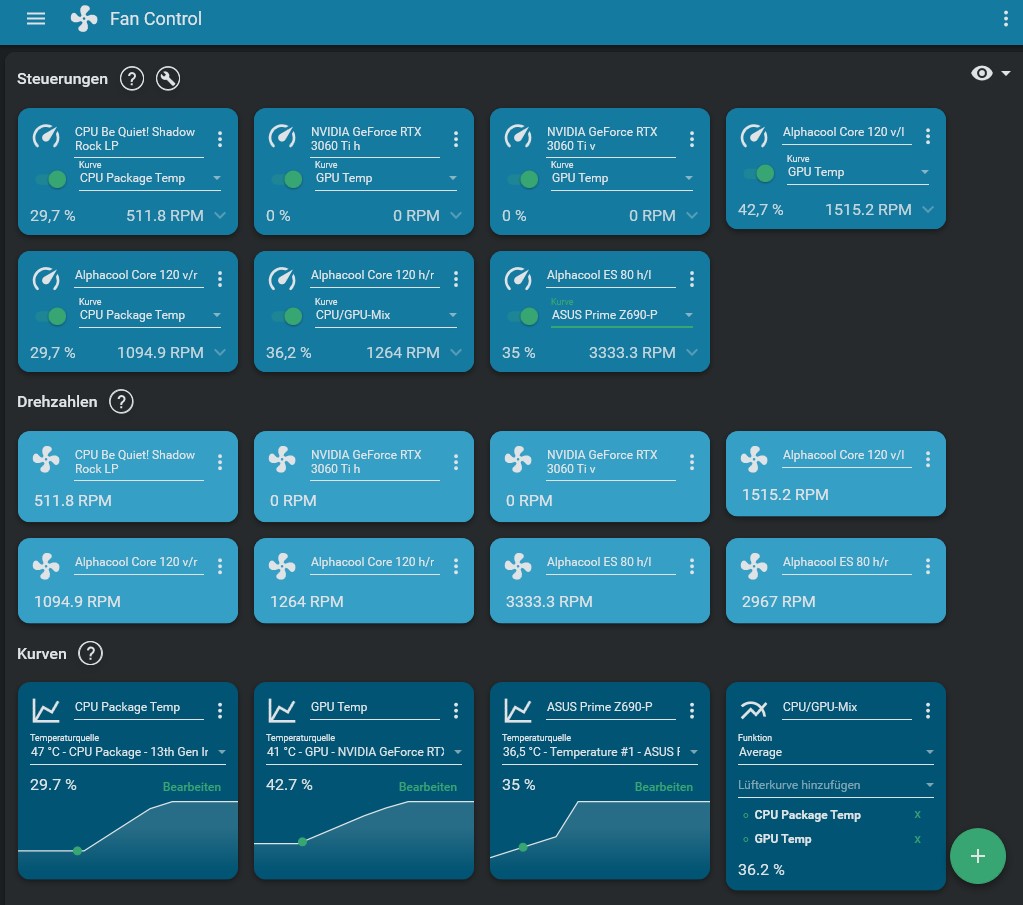

Anscheinend werden CPU-FAN und CPU-OPT von Fan Control als ein Header erkannt. Zumindest bei der Steuerung. Bei den Drehzahlen tauchen sie aber getrennt auf.

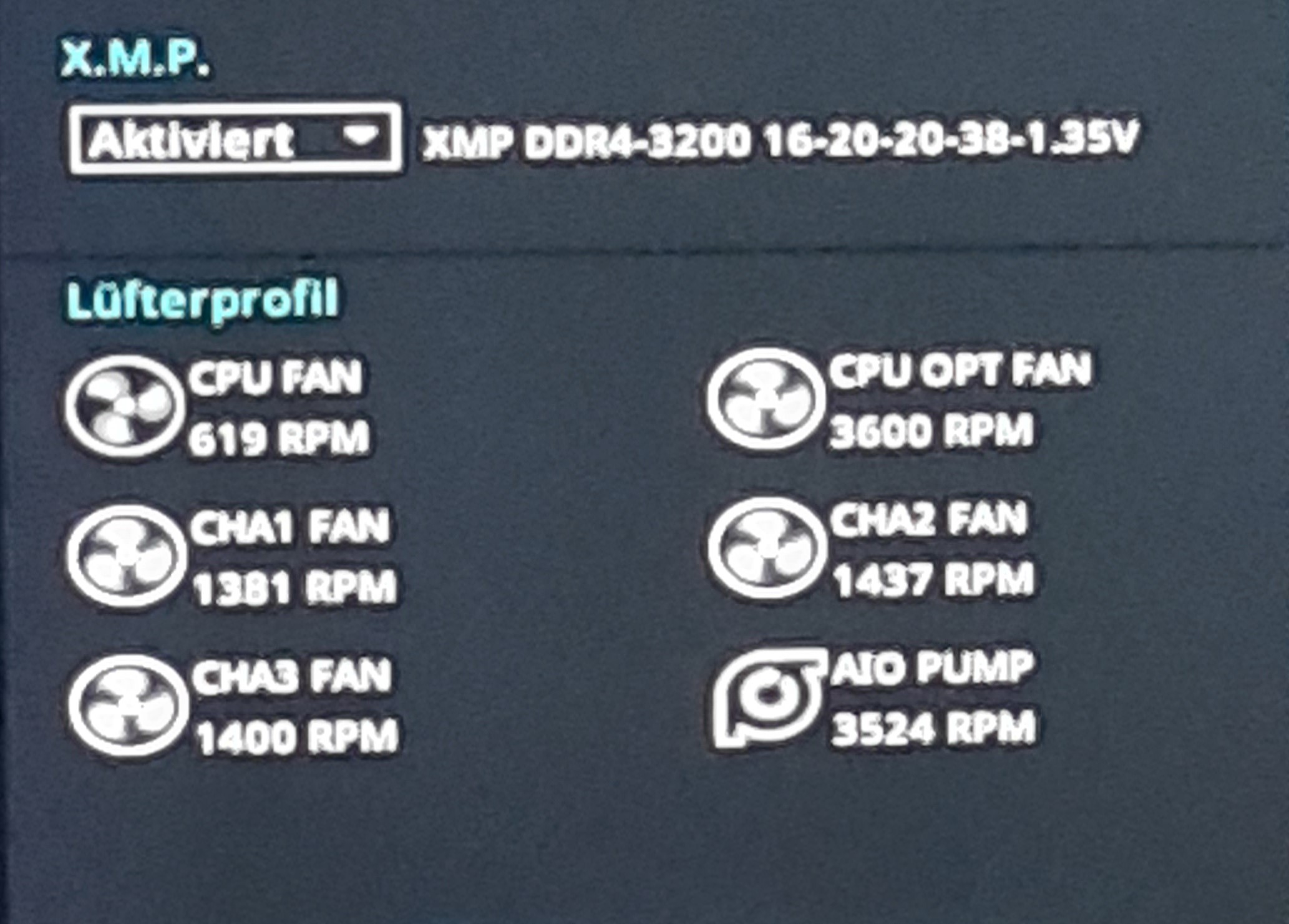

Im aktuellsten BIOS werden die Header getrennt angezeigt.

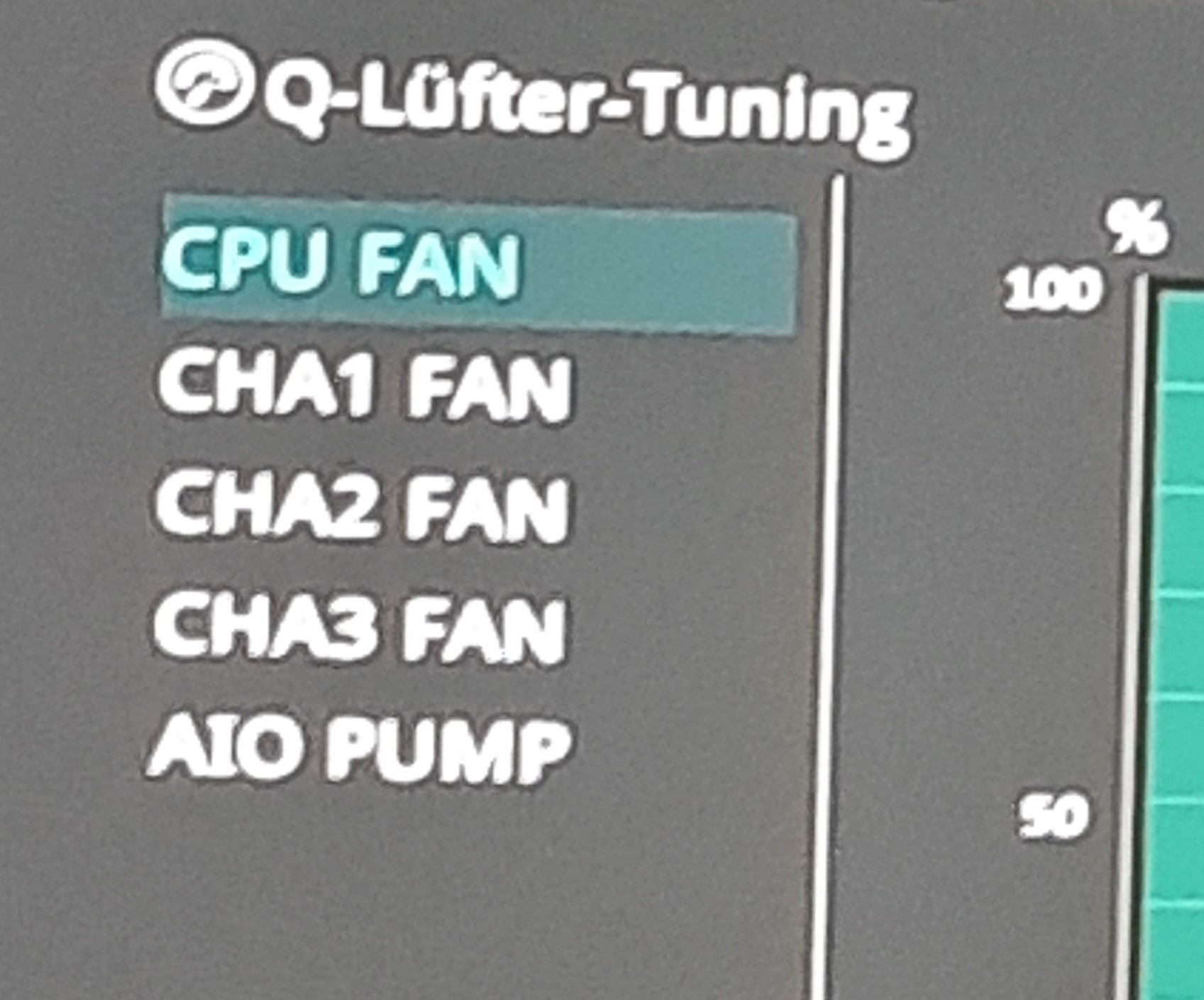

In der Q-Fan-Steuerung jedoch nicht.

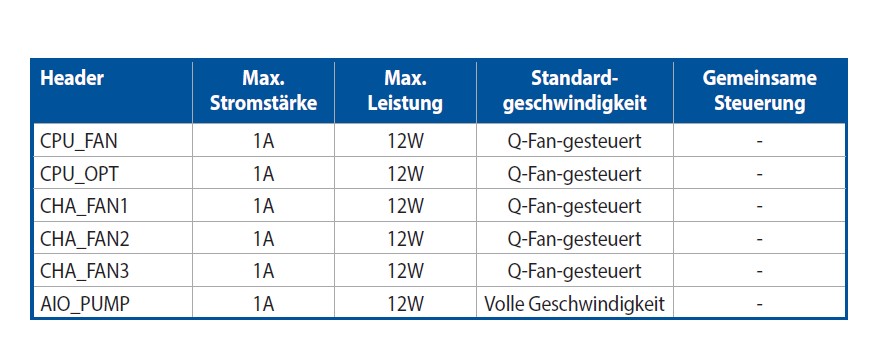

Im Manual werden sie als nicht gemeinsam gesteuert angegeben. Ich blicke nicht mehr durch.

Im BIOS habe ich in Q-Fan alle Lüfter auf PWM und standard Profil gestellt. Beim booten heulen die natürlich kräftig auf, aber das wird ja dann von Fan Control überschrieben. Durch Fan Control gesteuert dreht der CPU_OPT aber immer analog zum CPU_FAN, obwohl das nach meinem Verständnis eigentlich gerade nicht der Fall sein sollte.

(Habe jetzt als Notlösung beide 80er Lüfter über ein 4-Pin Y-Kabel an AIO_PUMP angeschlossen, was zwar selbst bei voller Drehzalhl funktioniert aber aufgrund der Ampere-Werte nicht so wirklich gut sein sollte, oder?)

Bisher konnte ich in allen durchsuchten ASUS-Foren, ROG-Foren, Fan Control Tutorials, sonstigen Foren keine eindeutige Antwort auf die Frage finden, ob bei dem Board nun CPU-FAN und CPU_OPT getrennt regelbar sind, oder nicht. Oder welchen Fehler ich sonst bei den Einstellungen in Fan Control mache. Vielleicht kann mir ja hier jemamd weiterhelfen.

Vielen Dank im Voraus für die Mühe den langen Text zu lesen und die Anhänge zu betrachten.



[Motorrad]

Der CPU- OPTionale Anschluß ist einfach eine Zugabe zu dem CPU- Fan- Anschluß um für den Fall, daß man gerne zwei Lüfter am CPU- Kühlkörper oder natürch auch sonst wo, betreiben möchte, einen weiteren Header zur Verfügung hat und man kein Y- Kabel bemühen muß.

Da die beiden Header also ursprünglich dazu gedacht sind zwei (bestenfalls identische) Fans an einem Kühlkörper zu betreiben, so werden sie auch vom BIOS her mit den gleichen Drehzahlprozentwerten oder der gleichen Spannung angesprochen. Was dann die einzelnen, möglichweise unterschiedlichen Lüfter daraus machen, wird dir dann im BIOS oder entsprechender Software mit entsprechender Drehzahl angezeigt.
Bei Nutzung von zwei identischen Lüftern wäre eine getrennte Regelbarkeit wohl unnötig.

Da der CPU OPT- Header auch über die vollen vier Pins verfügt, ist es kein besonderer Aufwand mehr für den Board- Hersteller dessen Drehzahl separat zum Auslesen zur Verfügung zu stellen. Es können ja, wie gesagt, unterschiedliche Lüfter zum Einsatz kommen und die haben dann bei gleicher Ansteuerung eine jeweils andere Drehzahl, die der User dann auch ablesen können sollte.

Ich kenne es nur so, daß beide Header mit der selben Ansteuerung betrieben werden. Man hat dann einfach noch eine weitere (optionale) Anschlußmöglichkeit ohne größeren Aufwand.



[LiniXXus]

Kenne Mainboards wo eine getrennte Regelung möglich ist und welche, da ist es wie von @Motorrad bereits beschrieben, nicht möglich. Alleine schon der Umstand, dass dieses per Bios nicht möglich ist, weist eigentlich darauf hin, dass eine getrennte Regelung nicht möglich ist. Denn ein Programm wird keine Bios Einstellungen übergehen können.



[CPUinside]

wenn du mehr unterschiedliche geschwindigkeiten aufgrund stark unterschiedlicher lüfter brauchst, empfehle ich dir ähnliche lüfter mit einem y-kabel an einen header zu hängen.



[GringoCuleado]

@Motorrad @ LiniXXus @ CPUinside
Danke für die Erklärungen nochmal. Das ist mir allerdings schon alles klar. Ich bin nur bei meinen Recherchen immer wieder darauf gestoßen, dass man auch gerne einen Gehäuse-Lüfter an CPU_OPT hängen kann und den (möglicher Weise) sogar getrennt regeln kann.

Der Punkt über den ich dann stolpere ist, dass laut Diagramm in meinem Mainboard-Manual die beiden keine gemeinsame Steuerung haben sollten.

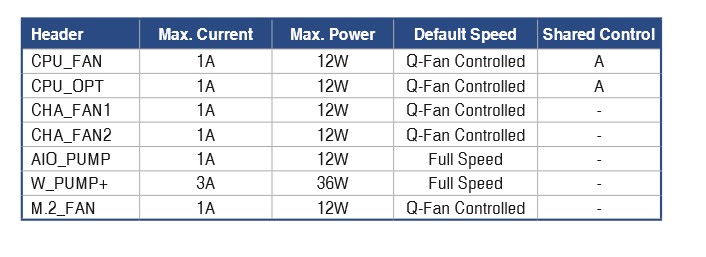

Hier mal ein Beispiel von einem anderen ASUS Mainboard, dass eben diese "shared control" hat.

Daher meine Hoffnung, den OPT unabhängig regeln zu können. Ein wirkliches Problem ist das ganze im Grunde genommen nicht, da ich ja inzwischen die beiden kleinen Alphacool ES 80er über ein Y-Kabel am PUMP laufen lasse und die ohnehin direkt nebeneinander liegen und das gleich tun sollen. Bedingt durch die max Drehzahl von 6000 rpm habe ich die jetzt mit einer Flat-Kurve bei 23% laufen. So ist der Lärm erträgich und die pusten immer noch durch das halbe Wohnzimmer.

Vielleicht mache ich mir noch die Mühe und registriere mich bei ASUS und frage dort direkt den support, denn die Neugier lässt mir keine Ruhe. ;-)
