Prodigy M Micro-ATX defekt.

[AllanPoe]

Hi,
ich habe ein Problem mit dem Prodigy M Micro-ATX.
https://geizhals.de/bitfenix-prodigy-m-schwarz-bfc-prm-300-kkxsk-rp-a992406.html

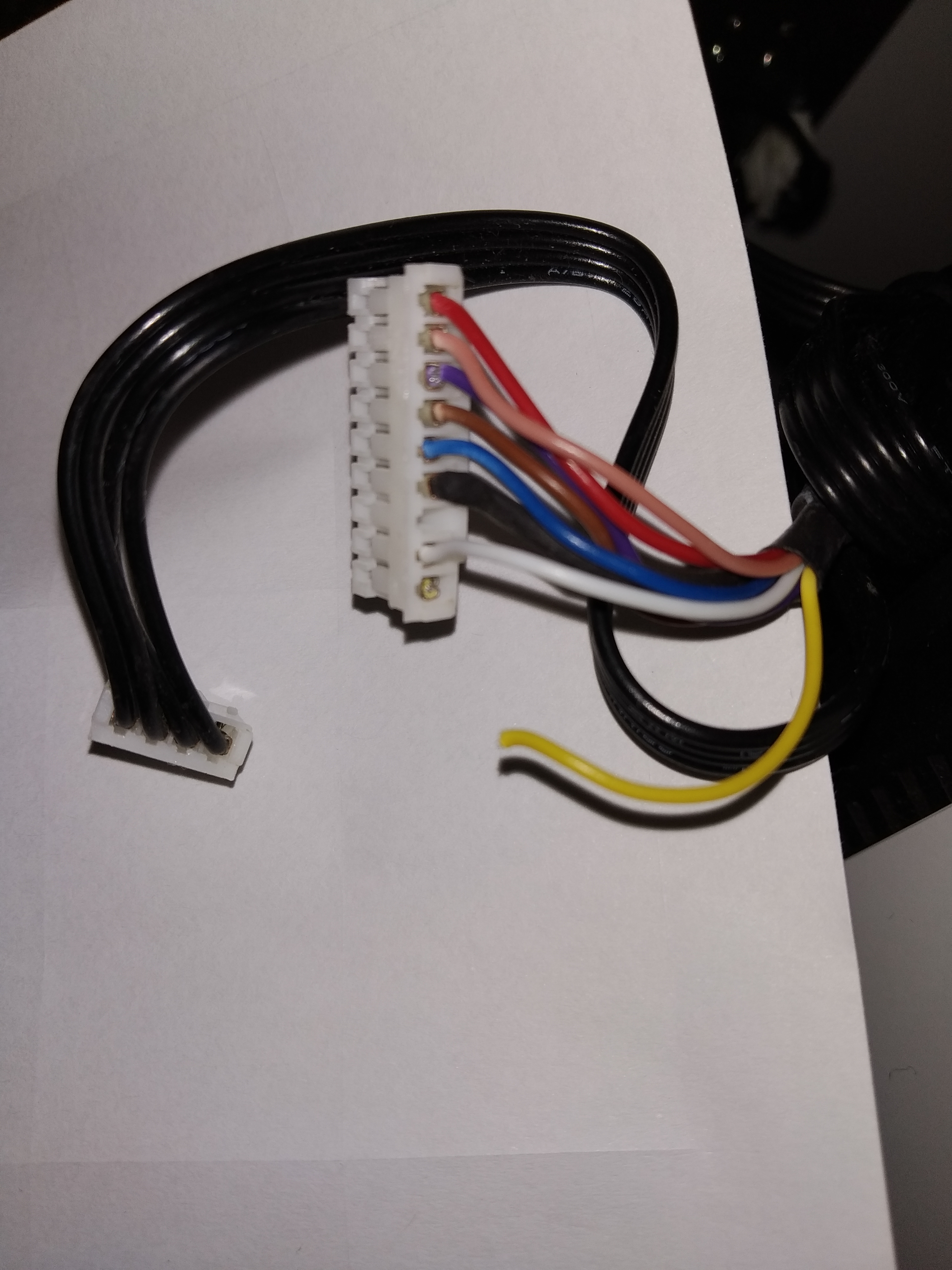

Leider ist eine Leitung des Sound Headers abgebrochen wie auf den Bildern zu sehen.
Dadurch bekomme ich nur noch auf einer Seite Ton.
Welche Möglichkeiten gibt es um den Defekt zu beheben?

Danke schonmal.



[Cardhu]

Der Pin ist doch mit einer Metalllasche da drinne. Also die Lasche vorsichtig(!!!) aufbiegen, Pin rausholen. Dann den defekten Teil rauspulen und das Endstück vom gelben Kabel abisolieren und rein damit.

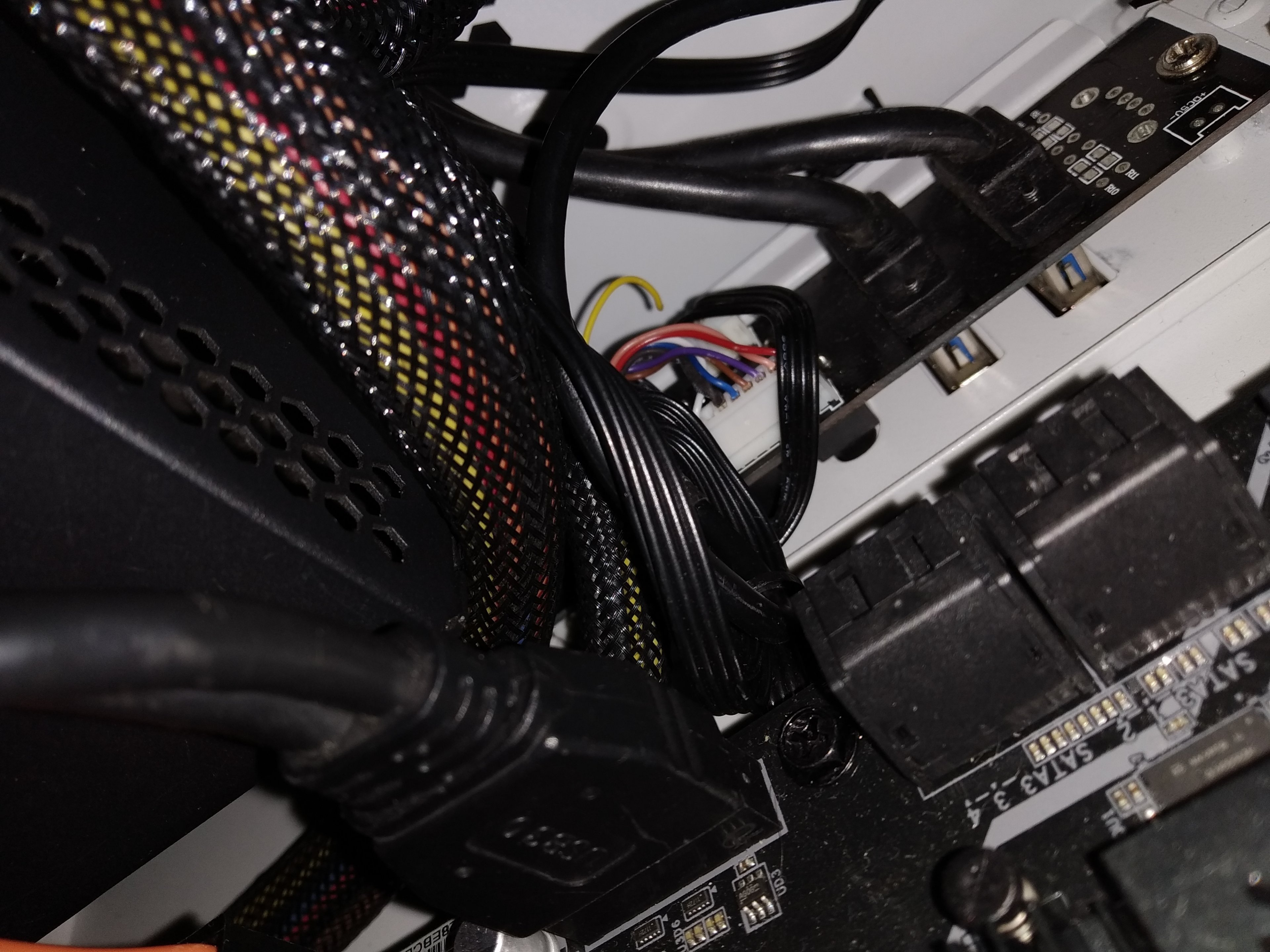

Und bau dir das Panel ggf auf die linke Seite. Dann passiert sowas auch nicht



[Stullen Andi]

Der Pin ist doch mit einer Metalllasche da drinne. Also die Lasche vorsichtig(!!!) aufbiegen, Pin rausholen.

falsche Reihenfolge. Der Pin wird am Stecker durch eine Kunstoffnase gehalten. Muss nur mit einem Spitzen gegenstand festgehalten werden, dann kann der eigentliche Pin rausgezogen werden.

Erst danach die Laschen an dem gecrimpten Pin öffnen.



[Cardhu]

Ich meinte schon, dass man erst den ganzen Pin rausholt und dann daraus das Kabel Aber stimmt, könnte auch eine weiße Plastiklasche am Stecker sein^^ Wollte das Gehäuse jetzt nicht aufmachen



[AllanPoe]

Der Defekt ist leider noch vom Vorbesitzer.
Ich habe noch nicht so ganz verstanden wie das funktioniert und was für Werkzeug ich dafür benötige.
Hat jemand ein Video dazu?



[Cardhu]

Du brauchst ne ruhige Hand, ne Pinzette (um die Lasche zu biegen, NICHT brechen!), nen kleinen Kreuzschlitzschrauben(um den Pin, den du rausgeholt hast, leicht aufzubiegen, damit das alte Kabel raus und das neue rein kann), ein kleines Zängelchen (um den Pin mit dem neuen Kabel wieder reinzudrücken) und das dürfte es schon gewesen sein.
Achja und ein scharfes Messer, falls du keine Abisolierzange hast.
Das Panel würde ich wie gesagt auf die andere Seite bauen, das erleichtert einem das Leben enorm und die Kabellegung sieht auch besser aus^^



[AllanPoe]

Mit der Lasche meinst du den Kunststoff der verhindert das der Wiederhaken rausrutscht?

Ergänzung (7. September 2019)

An der Bruchstelle komme ich mit der Pinzette nich rein um den zu ziehen.

Ergänzung (7. September 2019)

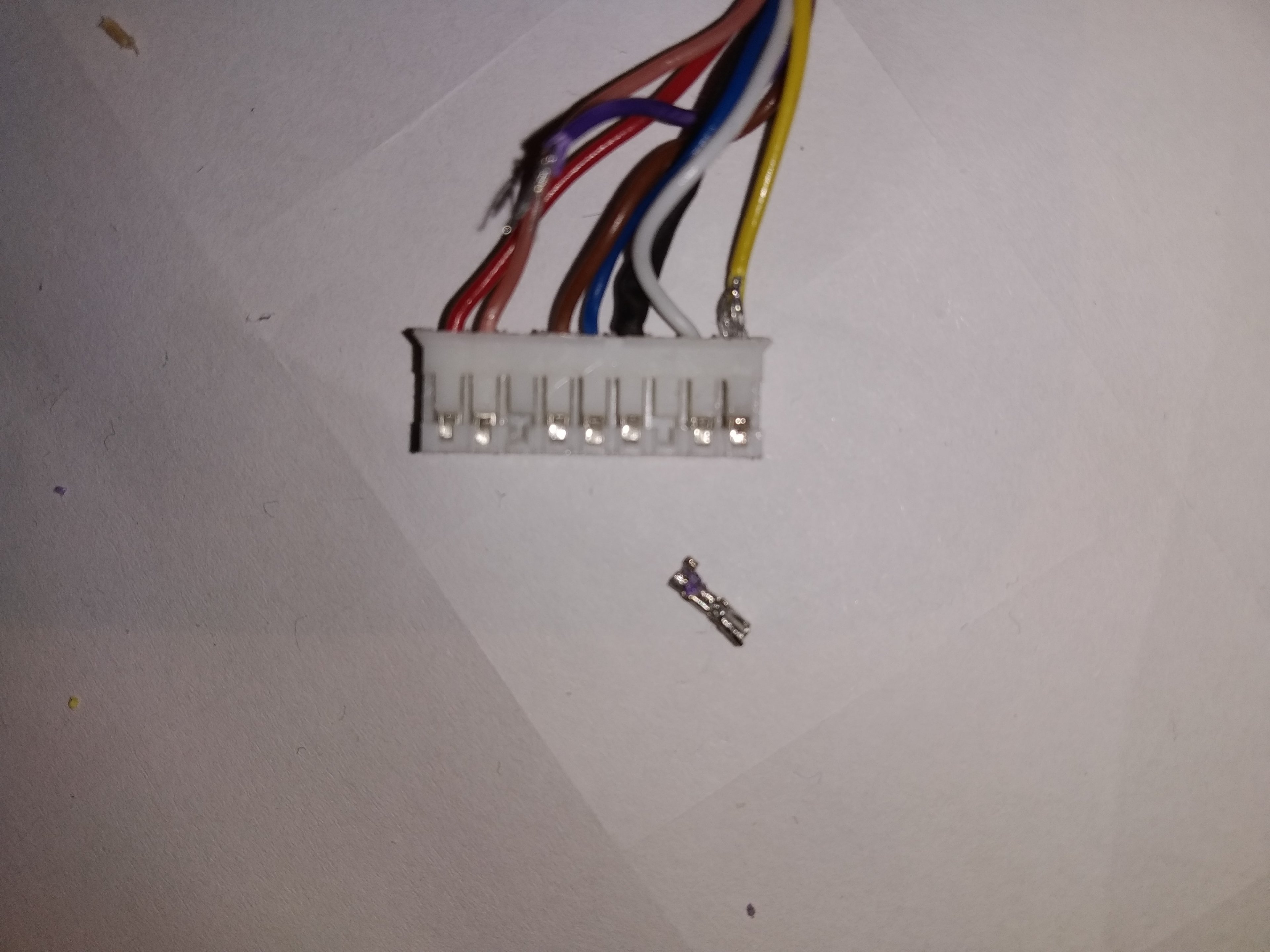

Ich habe den Pin nun herausbekommen. Dieser ist nun ziemlich verbogen und das Stück Kabel darin ist auch noch drin.
Kann man einzelne Pins nachkaufen bzw. ein ganzes Audiokabel?



[AllanPoe]

Hat nun alles so gut es ging geklappt. Allerdings scheint mir der rechte Kanal nun etwas leiser zu sein.



[Cardhu]

Ggf ist der Pin im Stecker nicht so richtig im Header des Anschlusses.



[AllanPoe]

Ich werde mal noch ein bisschen fummeln.
Kann man solche Pins nachkaufen und wie heißen die Dinger?

Kann mir jemand eine Arbeitslupe empfehlen unter der man mit beiden Händen arbeiten kann z.B. für verbogene Mainboard Pins usw.



[Stullen Andi]

wie hast Du das Kabel denn wieder verbunden? Einfach nur eingesteckt? Prinzipiell kannst Du jeden Pin / Stecker einzeln kaufen, musst aber genau wissen welche Bezeichnung oder welchen Durchmesser die Pinne haben.

Um dem auf die schliche zu kommen hilft es meist den Pitch (Abstand Mitte / Mitte) 2er Pinne zu ermitteln.

Könnte sich z.B um so einen hier handeln wenn es 2mm Abstand sind. Link ist nur ein Beispiel, kaufen kannst sowas auch alles bei eBay oder anderswo wenn Du einmal weist was es ist.

https://www.globalsources.com/si/AS...l/Wire-to-Board-Plug-Connector/1080101015.htm



[AllanPoe]

Ich habe einen Pin rausgeholt und das Kabel in den Pin gesteckt und zusammengedrückt per Zange.
Dann alles wieder in den Kunststoffstecker gesteckt.
So richtig hällt das aber nicht, da ich den Pin schon sehr verbogen habe und das Kabel bzw. die einzelnen Adern nicht alle wirklich fest sind.

Ergänzung (7. September 2019)

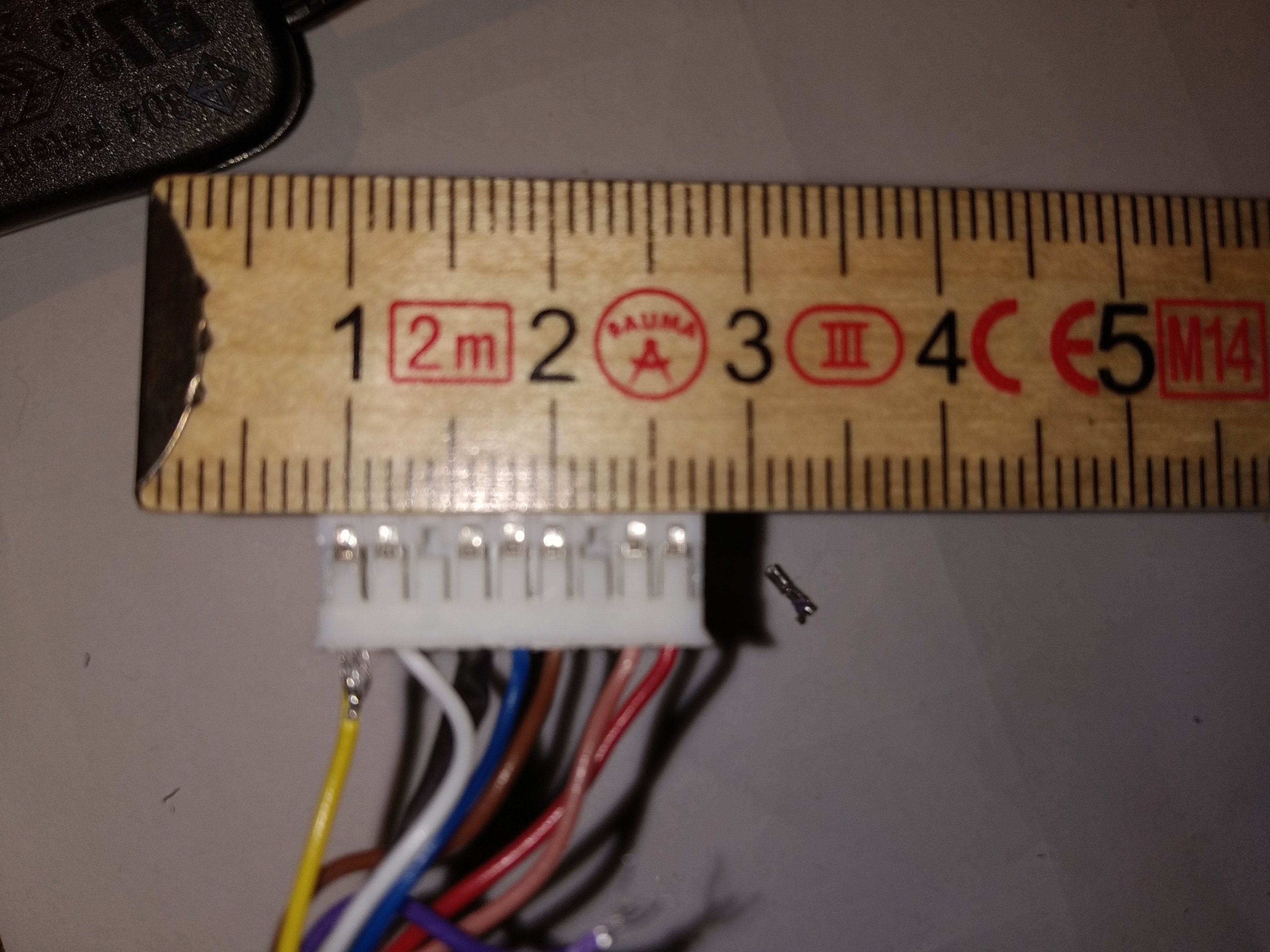

2mm Abstand sollten die Richtigen sein.



[Stullen Andi]

Ich habe einen Pin rausgeholt und das Kabel in den Pin gesteckt und zusammengedrückt per Zange.

das wird nicht reichen, die Crimpstecker sind nicht nur zusammengedrückt, die beiden Nasen werden ins Kabel gepresst. Wenn Du keine Crimpzange hast dann wirst Du löten müssen.



[AllanPoe]

Beides besitze ich nicht.
Lässt sich sowas nicht für ein paar Euro im Elektogeschäft machen lassen?



[Cardhu]

Ich glaube du bekommst den Lötkolben mit Zinn für unter 10€ und damit vermutlich billiger als in nem Laden das machen zu lassen Fragen kannst du natürlich.



[AllanPoe]

Alles klar.



[Cardhu]

Du kannst Bitfenix auch anschreiben, ob sie dir ein neues Kabel zuschicken.
Viele Hersteller sind da nicht ganz so wild.
Auch wenn das nicht so nett klingt, würde ich nicht erwähnen, dass es gebraucht gekauft ist^^
