Projekt: Nahfeld-Kino 2023

[Knito]

Projekt: Nahfeld-Kino 2023 im Bett

IM AUFBAU

Warum?

• Im Bett liegen und Filme & Serien genießen OHNE Brille
• Kurzsichtigkeit: Brennweite der Augen: ca 60 cm
• Energie sparen

Ziel:
Auch im Bett möchte ich Medien-Inhalte ohne Seh-Hilfen genießen. Dies stellte sich problematischer heraus als ursprünglich angenommen. Der Monitor muss sehr nah und ergonomisch platziert/aufgehängt werden.

Energie sparen:
Weiterhin soll ich ab 1.2.2023 0,42€/kwh für Strom bezahlen. Da macht ein Nah-Feld-Kino Sinn das nur ca. nur 40 W verbrauchen wird. Bisher sehe ich am Hauprechner (siehe Sig.) mit 27" Monitor. Das nutzt ca. 90 Watt und ich kann auch nicht so nah an den Monitor rücken, dass es Spass macht.


Projekt-Aufbau (experimentell):

Zuspieler
T430s optimiert. Win 10.
speziell Lüfter-Regelung und Taktbegrenzung zwecks passivem Lüfterbetrieb. LAUTLOS

• Mit 99% CPU Begrenzung (maximaler Leistungszustand der CPU) deaktiviert man den Turbo.
• Mit dem Tool TPFanControl kann man das T430s so konfigurieren, dass der Lüfter erst bei 70° anspringt.
  Bei beschleunigter Video-Wiedergabe (DXVA via Edge Browser) wird dieser Wert nie erreicht
• getestet mit Prime Video und Disney+, auch nach Stunden bleibt der Lüfter aus

UEFI T430s
Das T430s läuft im "Power-On AC" Mode, dh man muss es nicht aufklappen, sondern nur den Switch der Steckdose betätigen um es anzuschalten.

Unter Display muss man Dock 1 eintragen, dann geht der Monitor automatisch an als Primär-Monitor.


Monitor-Halterung
Fail
Lamicall Schwanenhals Tablet Halter
https://www.amazon.de/gp/product/B07GQDQCKF/
Problem: nach 5 Monaten ohne Bewegung gebrochen (530 g Tablet)

Neu
Suptek Einzel Bildschirm Halterung
https://www.amazon.de/dp/B07DK2BLZT
Problem: Schwenkarm zu kurz, Lösung:

ROLINE VESA Vertikal-Verschiebeplatte
https://www.amazon.de/dp/B079Z7YLM8
Eigentlich für vertikales schieben konzipiert, hier aber horizontal installiert.
Verschiebt die VESA-Halterung um 10 cm.
In Beobachtung.

Monitor
Fail
LNMBBS P40 Tablet 10 Zoll
https://www.amazon.de/LNMBBS-25-54cm-Android-Octa-core-Gesichts-Erkennung/dp/B08G4RXJWH
Kein Wide-Wine Lvl für Netflix & Co -> keine HD-Auflösung
Bei Zeichentrick okay, aber sont merkt man die schlechte Auflösung bei Streaming-Diensten.
Youtube liefert 1080p zum Vergleich, da sieht alles gut aus.

Fail
iiyama ProLite XU2292HS-B1, 21.5"
https://geizhals.de/iiyama-prolite-xu2292hs-b1-a2071276.html?hloc=at&hloc=de
5 Tage nach Bestellung war der Nachfolger verfügbar. Zurück geschickt.
Keine Pixel Fehler, gute Farben und Kontrast, aber problematisches IPS Ghosting bei angeblichen 4 ms
(Hauptmonitor IPS für 700 €, da bin ich verwöhnt, siehe Sig.)

Neu
iiyama ProLite XU2293HS-B5, 21.5"
https://geizhals.de/iiyama-prolite-xu2293hs-b5-a2880157.html?hloc=at&hloc=de
Deutlich besseres Bild bei Bewegung im Overdrive Modus 5 (angeblich 3ms). Keine Pixelfehler. Blickwinkel aber eingeschränkter als bei allen anderen IPS die ich habe/hatte. Für den Preis echt super. Nur 2,6 kg ohne Fuß.

Tisch für Halterung
Der Tisch stellt auch eine Herausforderung dar. Die Platte an dem die Monitor-Halterung befestigt wird, muss hohe Hebelkräfte aushalten und der Tisch selbst muss schwer genug sein, um nicht umzukippen.

Fail
IKEA Lack-Tisch 50x50 cm
Problem: zu leicht für Monitor + Halterung, kippt um; mit Tablett okay

Neu
Couchtisch Cala Luna C4T02 Eiche Sonoma Nachbildung B/H/T: ca. 100x40x59 cm
https://www.poco.de/p/couchtisch-ca...a-nachbildung-b-h-t-ca-100x40x40-cm-504098400
Sehr stabil, viel besser als erwartet. Hält den Monitorarm problemlos. Für 35 € ein Schnapper.
Mit Teflon-Gleitern leicht zu verschieben:
https://www.amazon.de/gp/product/B0029ZYHBM/


Audio: Kopfhörer
Billiges Logitech Headset am T430s / Monitor via DP. Vorschläge erwünscht.
Lautsprecher kommen nicht in Frage. Nur Kopfhörer.

Kritik & Verbesserungsvorschläge jederzeit erwünscht.


Steckdose
Diese Brennstuhl-Steckdose ist gut Schlafzimmer geeignet, sie hat einen Powerswitch bei dem nur das Powersymbol beleuchtet ist. Nicht der komplette Schalter wie bei Normalen:
https://www.amazon.de/dp/B0751GNDW9


LED Stripes
in Planung.

---

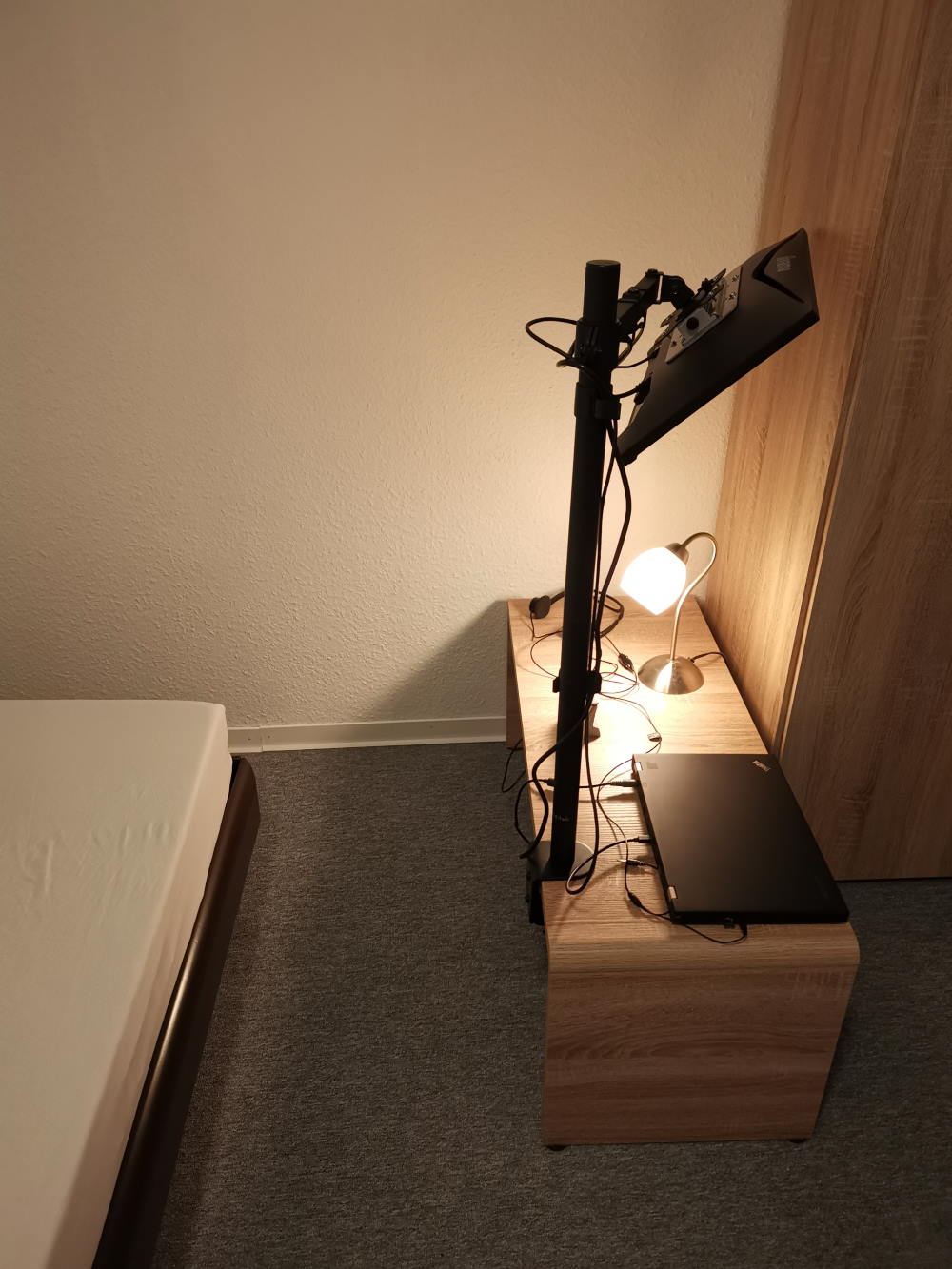

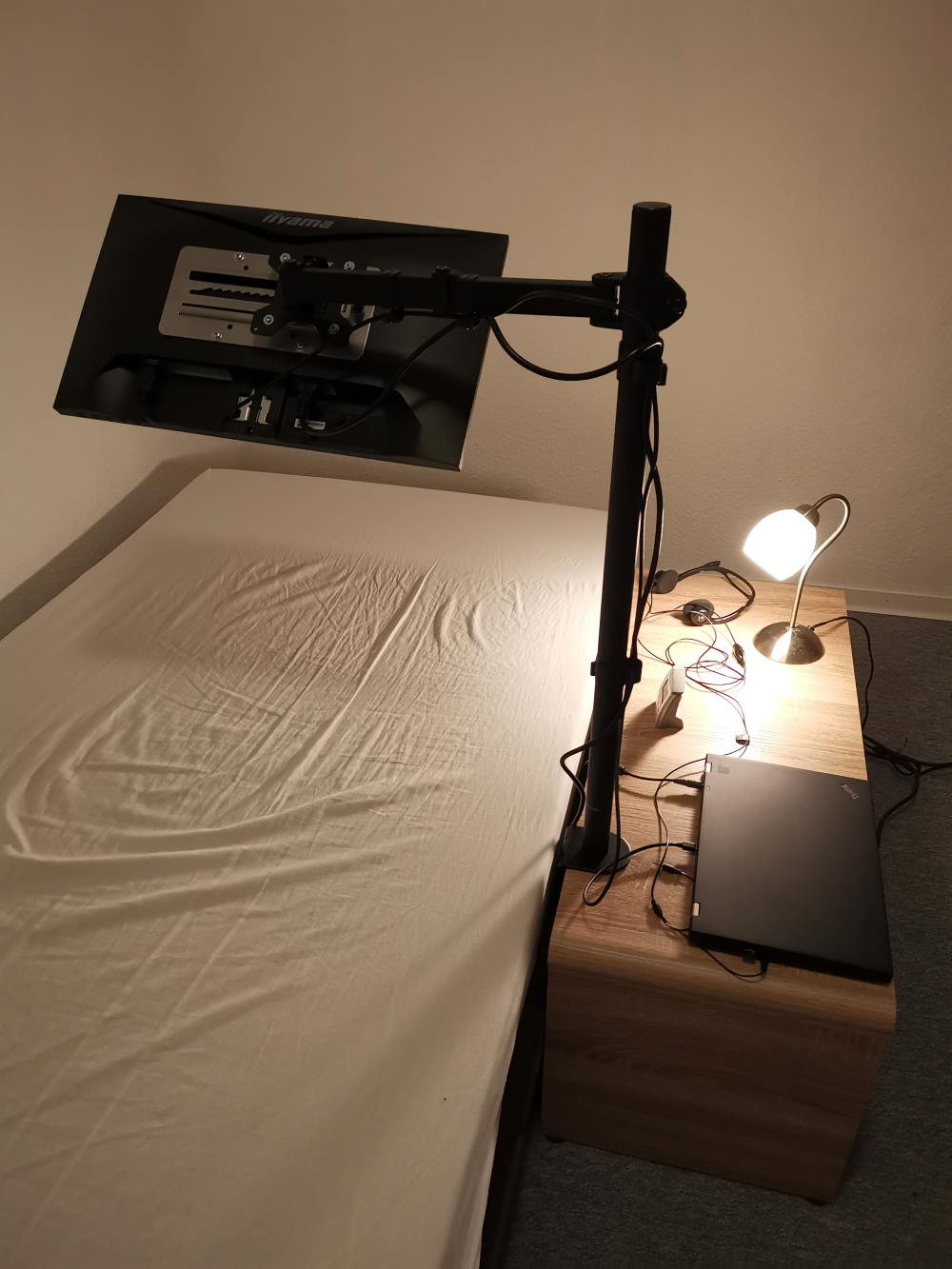

Der 2. Prototyp in Betrieb



[JMP $FCE2]

Keine Audioanlage ? Heimkino ohne vernünftigen Ton ist nix...

Tip: Wandlautsprecher am Kopfende. Gibt hervorragende Sprachverständlichkeit, weil durch die Ohrnähe der Direktschallanteil die Raumreflexionen bei weitem überwiegt.

Der Verstärker sollte nicht der allerbilligste sein, Rauscharmut ist wichtig bei Nahfeldanlagen.



[Knito]

Lautsprecher kommen leider gar nicht in Frage.
Die Nutzung ist nachts Bett in einem sehr hellhörigen Mietshaus.

Im Fortschritt des Threads soll Audio dann behandelt werden. Ich benutze ein 15 € Logitech Headset.
Ich habe keine Ahnung von Kopfhörern, auch hier sind Vorschläge dann sehr erwünscht.

Aber das Thema ist auf jedenfall wichtig. Zb welche guten Kopfhörer können an einem T430s betrieben werden.

Zunächst kommen erstmal neuer Monitor und der Tisch, dann werde ich updaten. Ca nächste Woche.



[JMP $FCE2]

Zb welche guten Kopfhörer können an einem T430s betrieben werden.

Das ist nicht so kritisch, wenn keine hohen Lautstärken gefragt sind.

Selbst mein Beyer DT990pro mit 250 Ohm schafft am Handy noch etwas mehr als Zimmerlautstärke, die Version mit 80 Ohm sollte noch besser an Laptops/Handys funktionieren.

Die großen, ohrumschließenden Velourpolster sind zumindest für meinen Geschmack sehr bequem und langzeittauglich.

Die Nutzung ist nachts Bett in einem sehr hellhörigen Mietshaus.

Bei 30 cm Ohrabstand kann man Lautsprecher extrem leise drehen, dann kommt auch nichts beim Nachbarn an.



[XShocker22]

Ist es für dich möglich, eine Leinwand aufzuspannen oder hast du eine weiße Wand in der Nähe - in der Nähe des Bettes? Würdest du das Zimmer abdunkeln wollen?

Dann gäbe es die Möglicheit für solche Mini-Beamer:

https://www.mobiflip.de/nebula-capsule-3-laserbeamer-im-test/



[Knito]

@XShocker22
es geht darum, aufgrund einer Sehbehinderung ein Bild nahe am Auge darzustellen.
Wenn ich im Bett liege und gerade aus schaue, habe ich keine Wand 60cm vor meinem Auge

Neben dem Bett wäre eine weiße Wand aber ich möchte auch nicht auf der Seite liegen zum schauen. Das hatt ich bereits erprobt mit einem Monitor auf dem Nachttisch.
Ergonomisch ist nur auf dem Rücken liegen und nach schräg oben gucken, dort muss der Bildschirm hängen.

da kommen VR Brille, kleine Bildschirme high DPI max 21,5 Zoll in Frage, die man per Arm vors Gesicht hängt.
Das ist die Herausforderung.
Besser wären noch die 13-15" portable Bildschirme, aber die haben leider ganz schlechte Performance, da wären auch 40cm möglich.

Das ganze muss dann auch schwenkbar sein, falls ich nachts aufwache, möcht ich nicht mit dem Arm/Monitor kollidieren, das Problem bestand beim Tablet-Arm.

Also Leinwand als Konzept halte ich für ausgeschlossen.

Ich mach bald Fotos, dann wird Situation deutlich.
Kino im Thread-Title ist auch irreführend. Fehler meinerseits.



[JMP $FCE2]

Problem: zu leicht für Monitor + Halterung, kippt um

Das wird der Couchtisch allein nicht lösen. Da muss viel Masse in Bodennähe sein, z.B. könnte man den unteren freien Bereich des Couchtischs zu einer geschlossenen Kiste umbauen, und die mit einem Wasserbehälter, Sand oder Steinen befüllen.

Oder auf einen schweren Sonnenschirmständer aufbauen:

https://www.amazon.de/KESSER®-Sonne...rohr-Hochwertiger-Schirmständer/dp/B09V5PQQRZ



[Knito]

Das wird der Couchtisch allein nicht lösen.

Ja das fürchte ich auch. Das ganze soll aber auch preislich im Rahmen bleiben.
Der hier ist noch mal 20 cm breiter und damit schwerer.

https://www.poco.de/p/couchtisch-ca...a-nachbildung-b-h-t-ca-100x40x59-cm-503896800

oder der, da sind wir aber schon bei 100 €

https://www.poco.de/p/couchtisch-martigny-eiche-sonoma-nachbildung-b-h-t-ca-100x43x59-cm-503896900

Ich dachte, man könnte vielleicht auf die mittlere Platte eine Ikea Samla Box stellen, die mit 0,5l PET Wasserflaschen gefüllt wird. 7 sollten da rein gehen, das wären 3,5 kg.

2 Boxen wären möglich, also 7 kg.

https://www.ikea.com/at/de/p/samla-box-mit-deckel-transparent-s69440836/



[JMP $FCE2]

7 kg sind auch nicht viel, wenn ein deutlich über die Standfläche hinausragender Monitor sicher halten soll.

Dann schon eher so etwas, damit geht weniger Volumen verloren:

https://www.amazon.de/hünersdorff-Kraftstoff-Kanister-Benzin-Diesel-Gefahrgüter/dp/B008O42LJW

Mit Sand statt Wasser lässt sich nochmal Faktor 1,5 herausholen:

https://www.hausjournal.net/dichte-sand

Und ich würde den Kanister auch nicht auf die mittlere Platte legen, sondern eine Tragekonstruktion unter die Platte schrauben. Dann das ganze mit zwei passend ausgesägten mattschwarzen Holzplatten optisch tarnen.



[Knito]

https://www.poco.de/p/raumteiler-max-eiche-sonoma-nachbildung-b-h-t-ca-73x73x33-cm-501730000

das ist auch richtig massiv und unten könnte man 30 bis 40 Flaschen oder Gewichte unterbringen.
Die äußeren Bretter haben 25mm stärke. Ich hab das eine Nummer größer schon hier.
Da würden ein paar Schwerlast Rollen drunter kommen.



[Knito]

Die Schirmständer Idee gefällt mir auch.

Da würde ich eine Erweiterungs-Stange hierraus nehmen um wieder auf die richtige Höhe zu kommen.
https://www.amazon.de/gp/product/B07QPR1KHB/



[Knito]

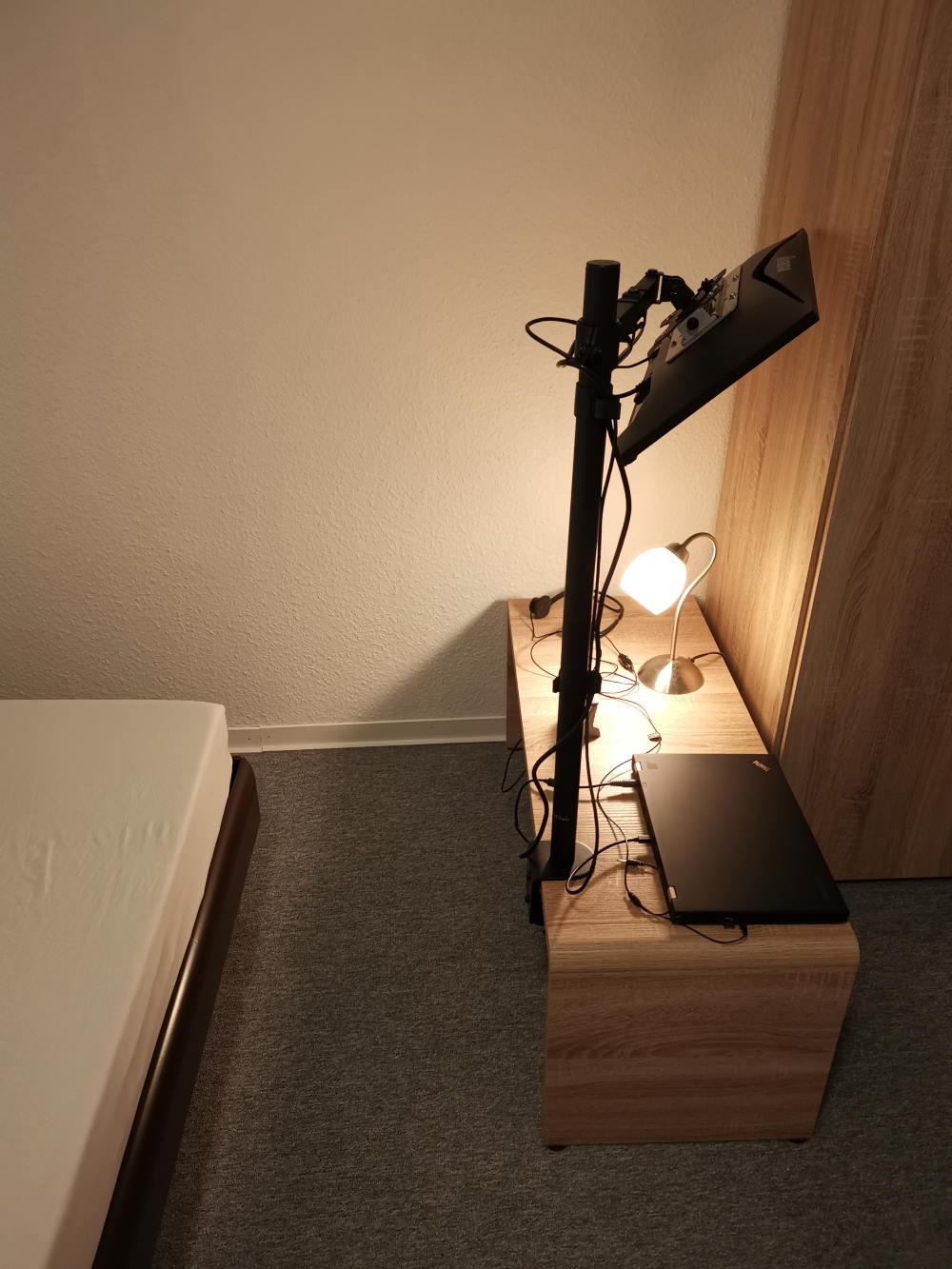

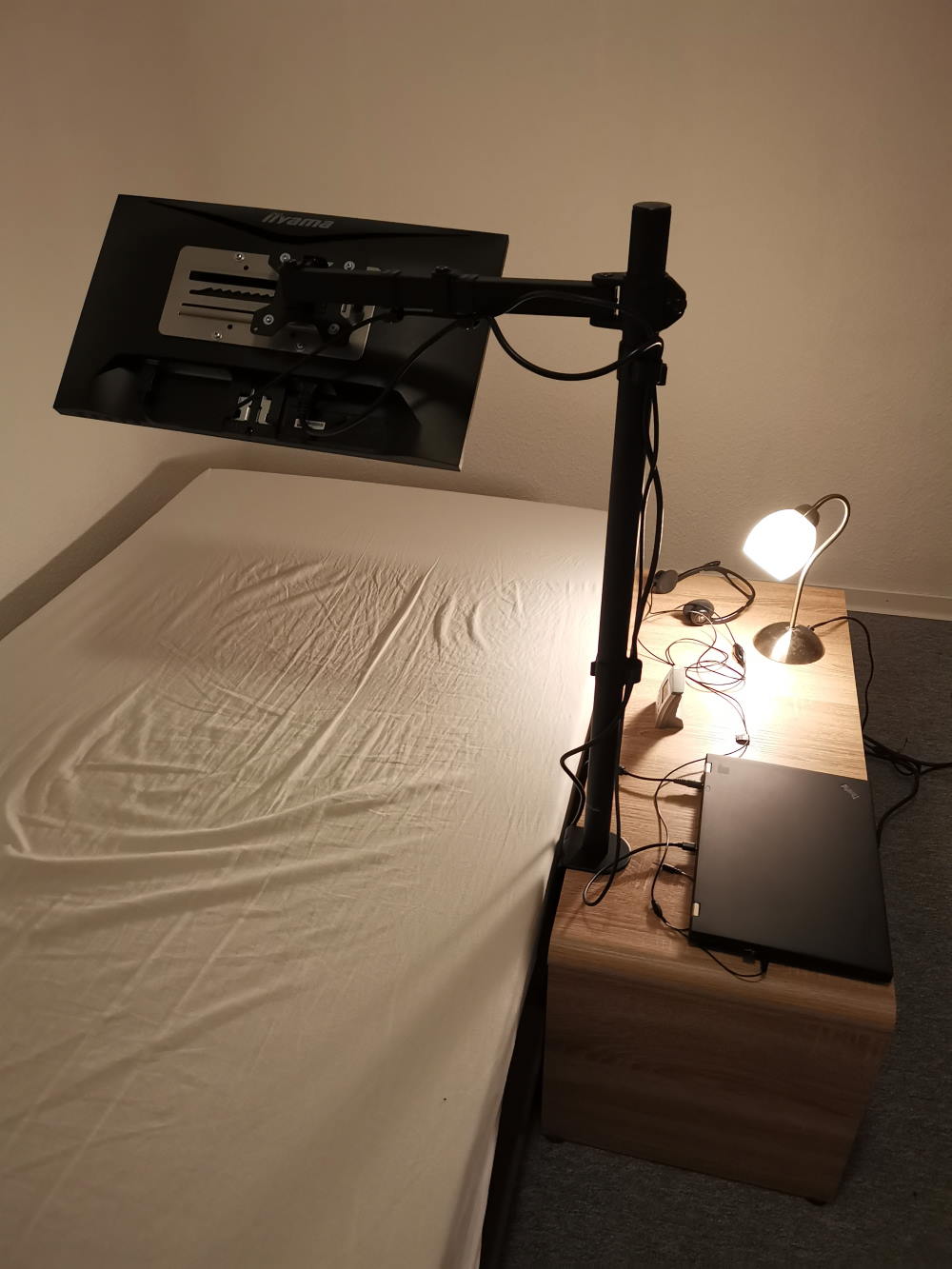

Bilder Update im Hauptpost.
Der Poco-Tisch hält den Monitor problemlos. Der Neue Monitor wiegt auch nur 2,6 kg. Der Arm trägt 10 kg und die Vesa-Schiene 8 kg.
Im Betrieb ist der Tisch auch am Bett und kann ohnehin nicht umkippen.

Negativ zu bedenken ist, dass der Tisch riecht und das ganz Schlafzimmer nach dem Tisch riecht. Ich hoffe das gibt sich bald. Es ist der typische Neue-möbelgeruch.

Statt Rollen unter dem Tisch hatte ich noch Teflon-Gleiter gefunden. Die funktionieren bis jetzt EXTREM gut.
Trotz des hohen Gewichtes läßt sich der Tisch mit sehr wenig Widerstand verschieben.
Es sind die Standard-Teflongleiter von Amazon (hellblau-schwarz).

Update im Hauptpost:
Neuer Monitor ist da
Steckdose
T430s Konfiguration
UEFI T430s


Weiter gehts:
Zur weiteren Steigerung der Ergonomie möchte ich einen dimmbaren LED Stripe hinter dem Monitor befestigen und via USB mit dem T430s verbinden.

Die Auswahl auf Amazon ist leider erschlagend.
