Hallo zusammen,
es war jeher mein Anreiz ein leises und dennoch ausreichend potentes System zu besitzen.
Bis Dato war ich auch mit der Leistung zufrieden. Doch jetzt werkeln statt ein i3 2100 ein i5 3579K und anstatt einer 6850 SCS3 (passiv gekühlt) eine GTX680 mit einem MK26 von Prolimatech in meinem PC.
Gerade bei diesem Wetter sind die Temperaturen nicht mehr im gewünschten Bereich.
Das liegt eventuell auch am recht kompakten Gehäuse [Lian Li PC-A05FNB] .
Auf jeden Fall ist mir eine Wasserkühlung zu viel Heckmeck, zu teuer und am Ende habe ich auch noch eine Pumpe im System, die auch noch einmal Krach macht. Eventuell widme ich dem Thema irgendwann einmal in der Zukunft. Bis Dato möchte ich aber lieber mit Luft kühlen.

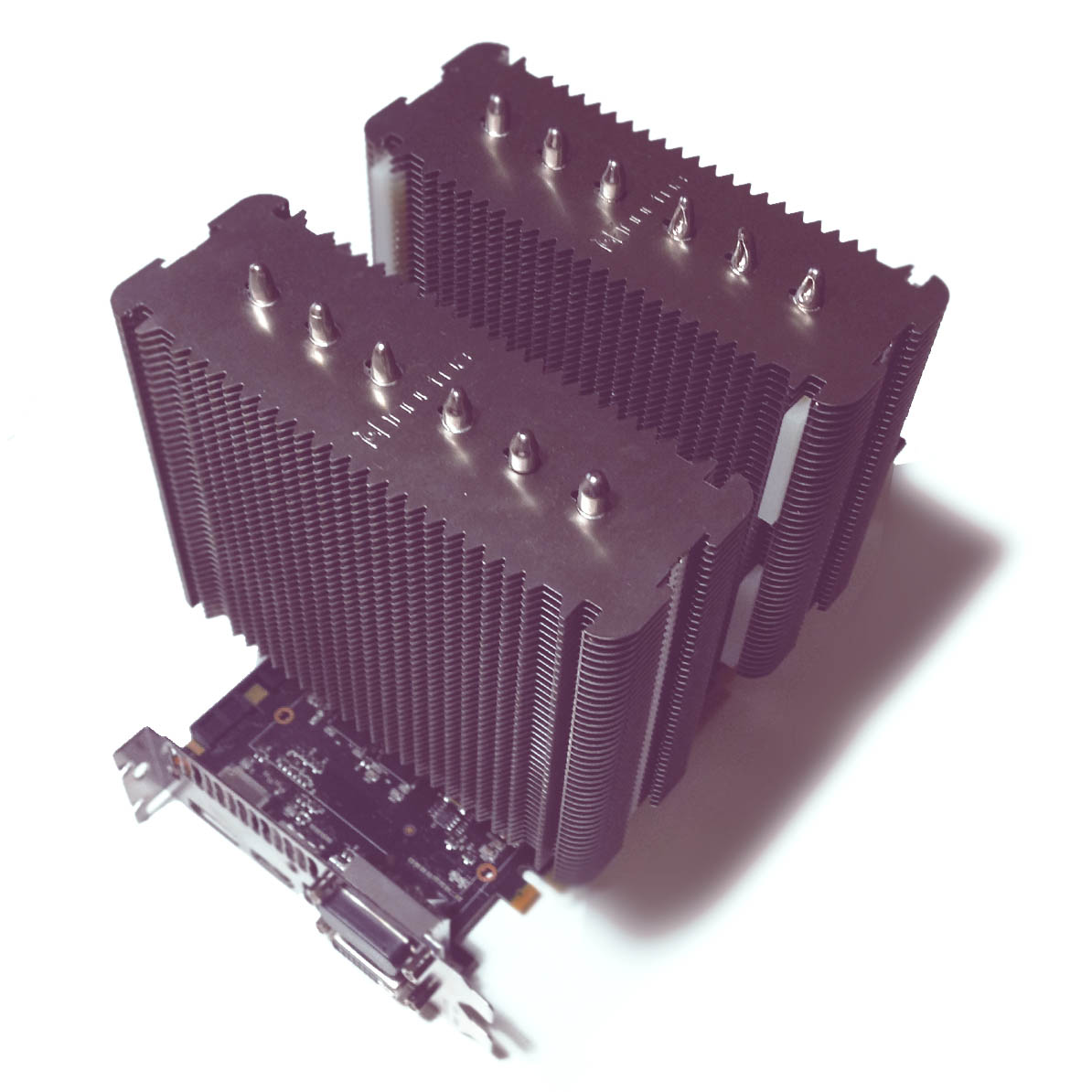

Der Noctua NH-D14 war mir bis Dato ein treuer Begleiter. Nicht günstig aber in seiner Kühlleistung überragend. Der i3 wurde passiv gekühlt @65W max. TDP.
Jetzt hat die GTX680 ein paar Watt mehr bei Auslastung, die sie in Wärme umwandelt.
Doch der Noctua sollte auch dies mit 2x140@600rpm gekühlt bekommen. Da bin ich mir relativ sicher. Vielleicht muss man bei den Temperaturen auf 900rpm gehen. Als Lüfter kommen für mich nur Noctua oder BeQuiet in Frage.
Verbauen würde ich meine Idee gerne in mein Expedit-Regal. Es ist 2x2 Fächer und fungiert unter meiner Schreibtischplatte, zu meiner rechten, als "Stütze" - die Schreibtischplatte liegt auf dem Regal auf bzw. ist damit verbunden.

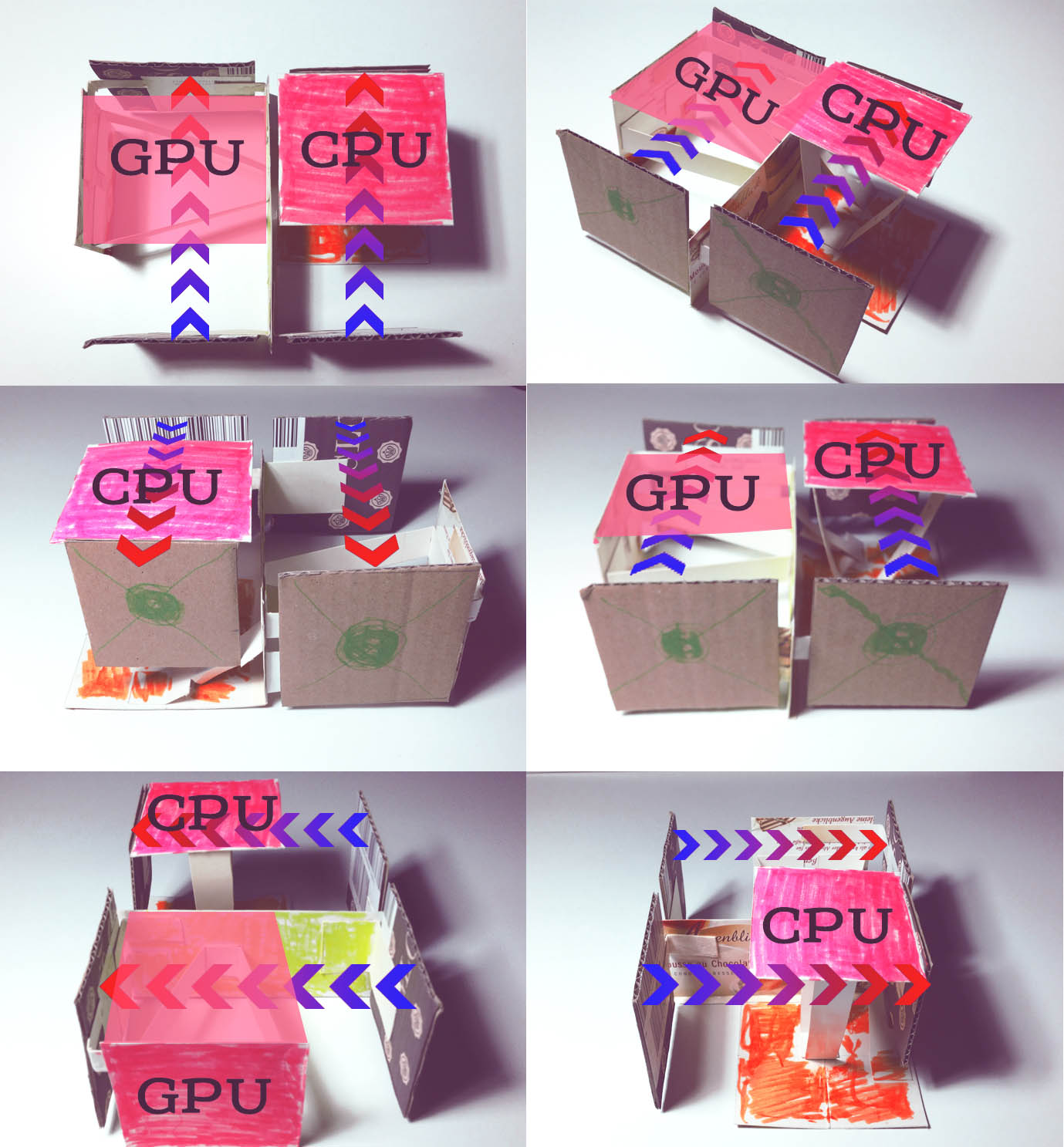

Ich habe jetzt erst einmal vorab ein kleines 1:2 Model vom zukünftigen MoBo Mini-ITX Asus P8Z77I Deluxe WD, der GTX 680 [EVGA] und 2 Noctuas gemacht, samt 3x 140 + 1 x 120 Lüfter gemacht. Die grünen Punkte mit den Strichen durch markieren Lüfter.
Ich habe die geplante Strömungsrichtung der Luft markiert.
Die Grafikkarte wird selber schon beinahe komplett dafür Sorge tragen, dass sowohl der Noctua @ CPU und @ GPU jeweils einen eigene Art Strömungskanal besitzen. Ich werde das mit einem sehr dünnen "Gehäuse" jedoch noch konkretisieren. Die Luft soll wirklich nur für die beiden Kühler jeweils genutzt werden. Das Gehäuse bekommt dann noch 2 x 140 Lüfter für die restlichen Komponenten. Wenn alle @ 600rpm laufen oder gar 500rpm, sollte das gesamte System lautlos sein. Natürlich werde ich für eine saubere Entkopplung etc. pp. sorgen, sodass die Lüfter keine Vibrationen auf den Schreibtisch übertragen. Ansonsten ist ja nichts mechanisches in dem System. 2x256GB Samsung werden den Speicher stellen.

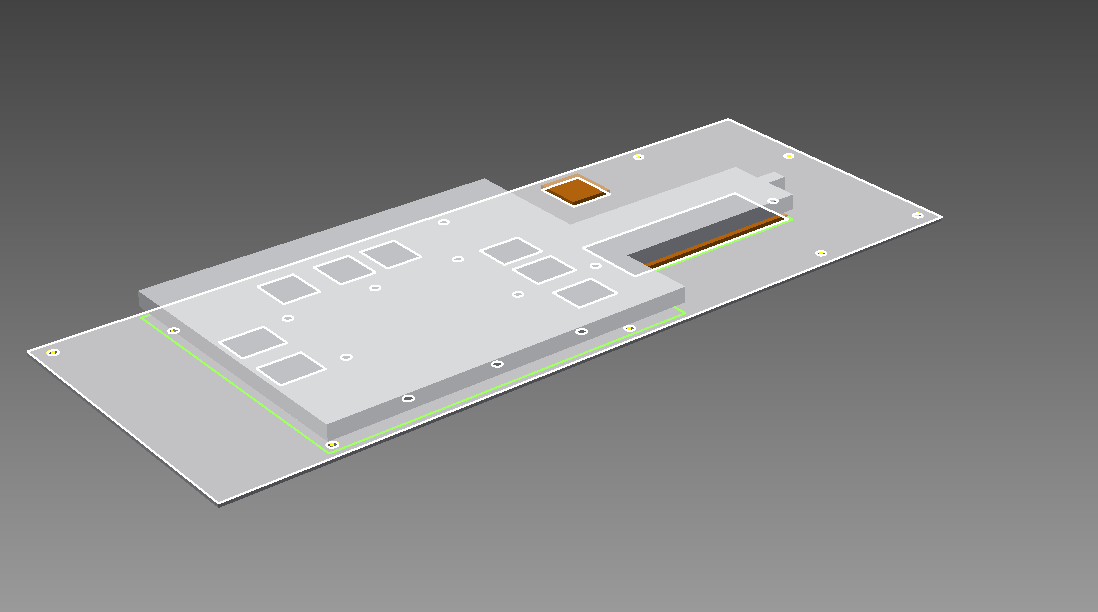

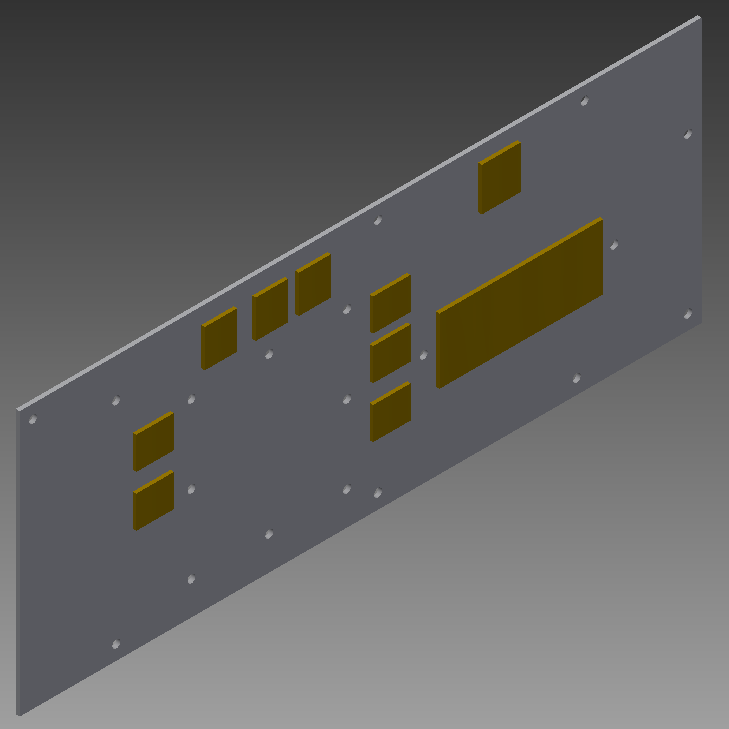

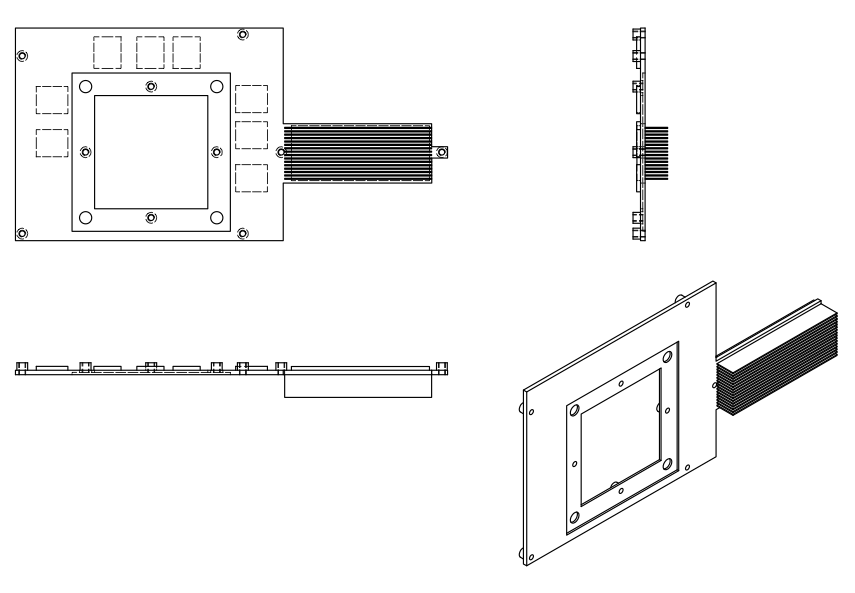

Natürlich werde ich für den Noctua an der GPU ein eigenes Mountingsystem konstruieren müssen. Aber das, so denke ich, sollte wohl wirklich das geringste Problem sein! Die Maße passen mit den Noctuas bis Dato auf jeden Fall schon einmal - was klasse und nicht selbstverständlich ist. Mit einem ATX-Board würde das ganze nicht zu realisieren sein, da der GPU-Noctua dann auf dem Board aufliegen würde bzw. die Graka dann nicht mehr in den PCI-E gesteckt werden könnte
So, genug Text für den Anfang. Ich zeige mal das Bild des Modells.
Mehr soll/wird bald folgen.
es war jeher mein Anreiz ein leises und dennoch ausreichend potentes System zu besitzen.
Bis Dato war ich auch mit der Leistung zufrieden. Doch jetzt werkeln statt ein i3 2100 ein i5 3579K und anstatt einer 6850 SCS3 (passiv gekühlt) eine GTX680 mit einem MK26 von Prolimatech in meinem PC.
Gerade bei diesem Wetter sind die Temperaturen nicht mehr im gewünschten Bereich.
Das liegt eventuell auch am recht kompakten Gehäuse [Lian Li PC-A05FNB] .
Auf jeden Fall ist mir eine Wasserkühlung zu viel Heckmeck, zu teuer und am Ende habe ich auch noch eine Pumpe im System, die auch noch einmal Krach macht. Eventuell widme ich dem Thema irgendwann einmal in der Zukunft. Bis Dato möchte ich aber lieber mit Luft kühlen.
Der Noctua NH-D14 war mir bis Dato ein treuer Begleiter. Nicht günstig aber in seiner Kühlleistung überragend. Der i3 wurde passiv gekühlt @65W max. TDP.
Jetzt hat die GTX680 ein paar Watt mehr bei Auslastung, die sie in Wärme umwandelt.
Doch der Noctua sollte auch dies mit 2x140@600rpm gekühlt bekommen. Da bin ich mir relativ sicher. Vielleicht muss man bei den Temperaturen auf 900rpm gehen. Als Lüfter kommen für mich nur Noctua oder BeQuiet in Frage.
Verbauen würde ich meine Idee gerne in mein Expedit-Regal. Es ist 2x2 Fächer und fungiert unter meiner Schreibtischplatte, zu meiner rechten, als "Stütze" - die Schreibtischplatte liegt auf dem Regal auf bzw. ist damit verbunden.
Ich habe jetzt erst einmal vorab ein kleines 1:2 Model vom zukünftigen MoBo Mini-ITX Asus P8Z77I Deluxe WD, der GTX 680 [EVGA] und 2 Noctuas gemacht, samt 3x 140 + 1 x 120 Lüfter gemacht. Die grünen Punkte mit den Strichen durch markieren Lüfter.
Ich habe die geplante Strömungsrichtung der Luft markiert.
Die Grafikkarte wird selber schon beinahe komplett dafür Sorge tragen, dass sowohl der Noctua @ CPU und @ GPU jeweils einen eigene Art Strömungskanal besitzen. Ich werde das mit einem sehr dünnen "Gehäuse" jedoch noch konkretisieren. Die Luft soll wirklich nur für die beiden Kühler jeweils genutzt werden. Das Gehäuse bekommt dann noch 2 x 140 Lüfter für die restlichen Komponenten. Wenn alle @ 600rpm laufen oder gar 500rpm, sollte das gesamte System lautlos sein. Natürlich werde ich für eine saubere Entkopplung etc. pp. sorgen, sodass die Lüfter keine Vibrationen auf den Schreibtisch übertragen. Ansonsten ist ja nichts mechanisches in dem System. 2x256GB Samsung werden den Speicher stellen.
Natürlich werde ich für den Noctua an der GPU ein eigenes Mountingsystem konstruieren müssen. Aber das, so denke ich, sollte wohl wirklich das geringste Problem sein! Die Maße passen mit den Noctuas bis Dato auf jeden Fall schon einmal - was klasse und nicht selbstverständlich ist. Mit einem ATX-Board würde das ganze nicht zu realisieren sein, da der GPU-Noctua dann auf dem Board aufliegen würde bzw. die Graka dann nicht mehr in den PCI-E gesteckt werden könnte
So, genug Text für den Anfang. Ich zeige mal das Bild des Modells.
Mehr soll/wird bald folgen.
Anhänge
Zuletzt bearbeitet:
wie gesagt bin gespannt auf Test´s und Bilder
