Radeon9500/9700 VPU & RAM Wasserkühlung

[Neptun]

Radeon selfmade Wasserkühlung

Hallo Cracks,

das ist mein neuer Grafikkarten-Wasserkühler für die Radeon 9500 @9700:

!!! Weltpremiere !!!
Das ist mein neuer Grafikkarten- RAM - Wasserkühler: :shock:

Die Radeon 9500 @ 9700pro sieht dann so zusammen gebaut von oben aus:

Die Radeon 9500 @ 9700pro sieht dann so zusammen gebaut von unten aus:

Ganz besonders Stolz bin ich auf meine zusätzliche Kühlplatte,
die die Leistungstransitoren gleich mit kühlen :
Diese Platte kann bei 3D Games zocken schon bis zu 55 Grad heiß werden :!: :!: :!:

Fix und Fertig
... sieht das ganze dann so aus

Hier nochmal der Link der HowTo Seite mit mehr Informationen und Bildern:

http://www.meisterkuehler.de/computer/meisterkuehler_v2/meisterkuehler_howto-Radeon-wakue.html

Wer Interesse an einen Radeon Grafikkarten-Wasserkühler oder einen Grafikkarten-RAM-Wasserkühler hat, kann sich gerne per Email melden.

Feedback ist ausdrücklich willkommen!



[TheCounter]

Gibts den Ram kühler auch für GeForce Karten? Meine VPU ist schon Wassergekühlt.



[perfekt!57]

glückwunsch, sieht klasse aus!

was soll denn so ein gutes stück kosten?


p.



[Neptun]

Original erstellt von TheCounter
Gibts den Ram kühler auch für GeForce Karten? Meine VPU ist schon Wassergekühlt.

Ich denke schon ... kommt halt auf die Karte an, wie die RAMs auf der Platine verteilt sind.



[TheCounter]

Das wär richtig cool, aber die FX5900U hat ja 2x8 Speicherklötze, also auf beiden seiten 8 (16x16 = 256 MB).

Leider hab ich nicht das Werkzeug sowas selber zu machen.



[Neptun]

geht nicht , gibts nicht :-)

tja, das wird schon schwer, da man auf saubere Verarbeitung achten muß.

Da ich leider so eine Karte nicht habe, kann ich auch keine RAM Wakü anbieten *schnief*



[Neptun]

So, endlich hatte ich mal kurz Zeit, den 3DMark2003-330 durchlaufen zu lassen!

Ich habe meine Radeon 9500@9700 (Standard-Takt: 275/275) mit 3,6ns RAMs bis zu 362MHz VPU und 323Mhz RAM Takt ohne Pixelfehler bekommen!

Guckst Du hier ->

Bei einer ECHTEN Radeon 9700pro mit 3,3ns RAMs ist bestimmt noch mehr drin ....

Ich denke, 323MHz für 3,6ns RAMs sind im ersten Anlauf gar nicht schlecht,oder?



[Closertogod]

Der Hynix 3,6 auf meiner 9700np macht mit Luftkühlung locker 360 ohne Probleme!

Nichts gegen deine Arbeit:

Aber ich denke das die Wärmeübergänge zwischen den eigentlichen Kühlplatten und dem Wasserzyklus zu klein ist um wirklich richtig was zu reissen! Ich denke das diese Lösung mit Sicherheit nicht effektiver ist als ein einfacher Passiv RAM Kühler!

Aber jeder wie es braucht und stylisch sieht es allemal aus.



[Neptun]

Original erstellt von Closertogod

Aber jeder wie es braucht und stylisch sieht es allemal aus.

... na wenn es gut aussieht, reicht es doch eigentlich schon, was will man mehr ?



[Boyzhurt]

schon net schlecht, vor allem den ram mit wasser zu kühlen wäre echt mla was nettes. meine ati 9700pro läuft immo auch mit an der wakü, aber leider halt nur der GPU, macht dafür aber richtig nette 420mhz ohne Pixel Fehler mit, leider steigt der RAM schon bei 370mhz aus.
Es müsste was wirklich professionelles in diesere richtung geben, also was von aquacomputer.

boyzhurt



[Crazy_Bon]

Aus deiner Bauanleitung entnahm ich folgendes:
"Da ich keinen CNC Fräser oder ähnliches besitze, wollte ich eine Wasserkühlung für die RAM Speicherchips der Radeon Grafikkarte bauen, die jeder Freak und Bastler leicht nachbauen kann."

Wenn ich mich nicht täusche, ist deine Wasserkühlung hartgelötet, ich kenne keinen, der ein entsprechendes Equickment zuhause stehen hat.
So ein Gasschmelzschweissgerät (Acetylen und Sauerstoff) ist nicht jedermanns Sache, oder hast etwa´nen Ultraheissluftgerät?



[chris.]

hmm ich würd da einfach noch ein paar kühlrippen druff löten
oder was "headspreadmässiges", denn sollte die wärme abfuhr auch noch besser sein. da kann man sicher noch einiges rausholen,
prinzip is sehr gut, würd mich net net wundern wenn da der ein oder andere hersteller abguckt *gg* für ne radeon 8500 würd ich das ding nehmen,
20 - 30 euro max =)


greetz



[Crazy_Bon]

Aber ich glaube, einen GPU samt Ramkühler habe ich schon mal irgendwo gesehen, Neptun hat das allerdings als 2 getrennte Einheiten gewerkstelligt.



[chris.]

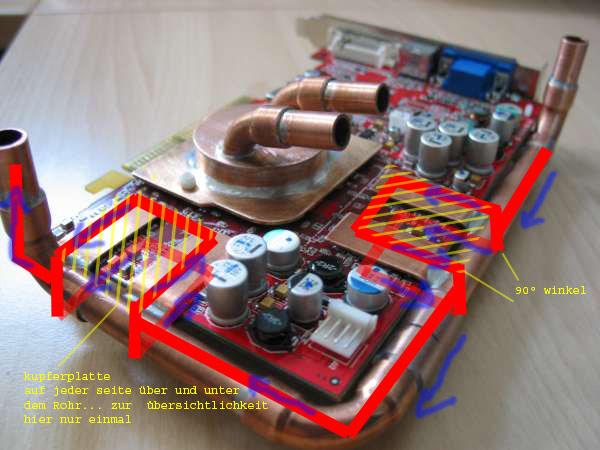

hier mal ne idee zur optimierung mit 4 oder 6 mm rohren sollte das gehen...



greetz



[[DZF]_ARES]

Wie schaftst du es denn das die RAM Külerplatten ganz am RAM anliegen. Wenn da Luft dazwischen ist nütz das ja nix.
Wenn die an liegen, kriegt man dann den Küler überhabt so einfach auf die Karte drauf ?



[Neptun]

Original erstellt von Crazy_Bon
Aus deiner Bauanleitung entnahm ich folgendes:
"Da ich keinen CNC Fräser oder ähnliches besitze, wollte ich eine Wasserkühlung für die RAM Speicherchips der Radeon Grafikkarte bauen, die jeder Freak und Bastler leicht nachbauen kann."

Wenn ich mich nicht täusche, ist deine Wasserkühlung hartgelötet, ich kenne keinen, der ein entsprechendes Equickment zuhause stehen hat.
So ein Gasschmelzschweissgerät (Acetylen und Sauerstoff) ist nicht jedermanns Sache, oder hast etwa´nen Ultraheissluftgerät?

nee nee, meine komplette Wakü ist "weichgelötet" mit einer offenen Flamme und ganz wenig Lötzinn!



[Neptun]

Original erstellt von noxbot
hier mal ne idee zur optimierung mit 4 oder 6 mm rohren sollte das gehen...
greetz

Na das ist doch mal eine Idee !

Ich werde mal nächste Woche schauen, woher ich so dünnes Kupferrohr bekomme.

Gerade bei dem dünnen Rohr wird das Löten bestimmt sehr schwer werden ....



[arsch2150]

Ram wasserkühlen finde ich ist schön anzusehen, aber es brinngt nichts, denn meistens bremst die Spannung oder der GPU den Speichertakt aus und nicht die h
Hitze des Rams.
Kannst du mal messen wie heiß der Ram wird mit und ohne Wasserkühlung und ob der Ram sich mit Wasserkühlung höher takten lässt.



[Neptun]

hatte ja oben schon geschrieben, das ich den Speichertakt mit RAM Wakü auf 323MHz für 3,6ns RAMs bekomme!

Da ich kein Termometer habe, kann ich dir leider keine genauen Temps sagen, aber nur soviel, das jetzt die RAMs noch nicht einmal handwarm werden, und das bei stundenlangen zocken :-)

Ich denke, das sich der Aufbau der RAM Wakü gelohnt hat :-)



[supersonic]

also erstmal das schaut einfach geil aus, dazu muss ich sagen, dass ein lackierung eigentlich pflich t wäre.
weiters, welche 9500er hast du genommen, ich spiel nämlich mit dem gedanken auch eine 9500er auf ne 9700 zu treiben

mfg supersonic
