RAMPAGE 4 FORMULA Speicherbestückung

[Carphunter1HL]

Hi,
die Anleitung der DIMM Bestückung ist bei dem Board ein wenig irreführend.

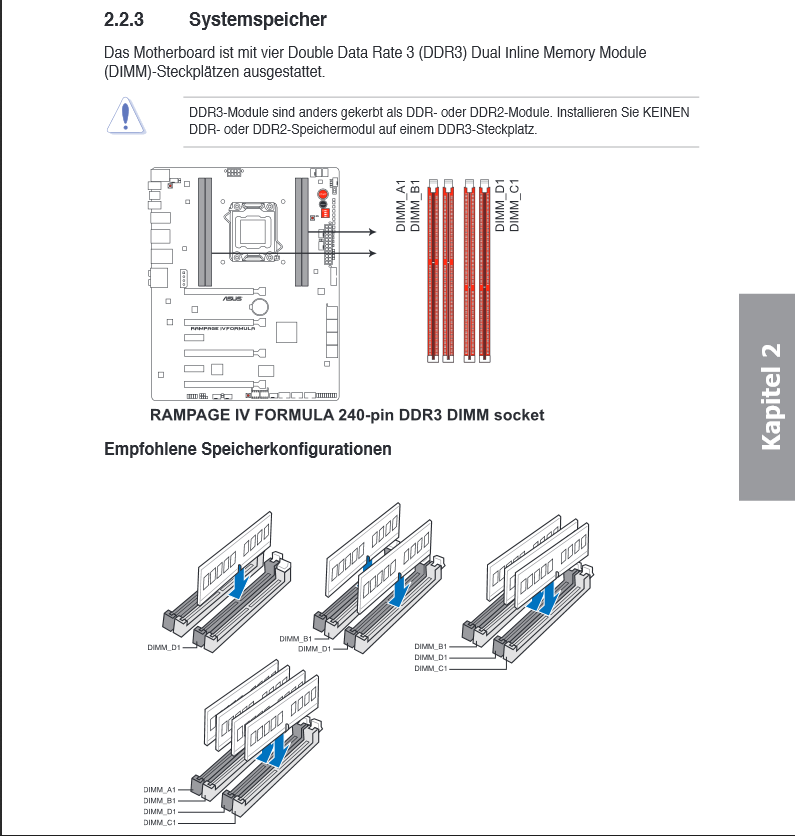

Ich habe 2 Riegel @ 4 Gb. Den ersten habe ich in B1, der zweite (laut Zeichnung) soll in D1 (beschriftet) aber der Pfeil zeigt in C1.
Wo soll nun der Zweite Riegel rein? Dumm ist natürlich auch, dass die alle Bänke gleichfarbig sind.
Ich habe den zweiten zur Zeit in C1 also ganz rechts.
Was ist nun richtig?



[AdoK]

Naja, dann guck dir das mal etwas vergrößert an ...



Denn dann zeigt der eine Pfeil in A2 statt in B1 und auf der anderen Seite mehr in D2 als in D1.

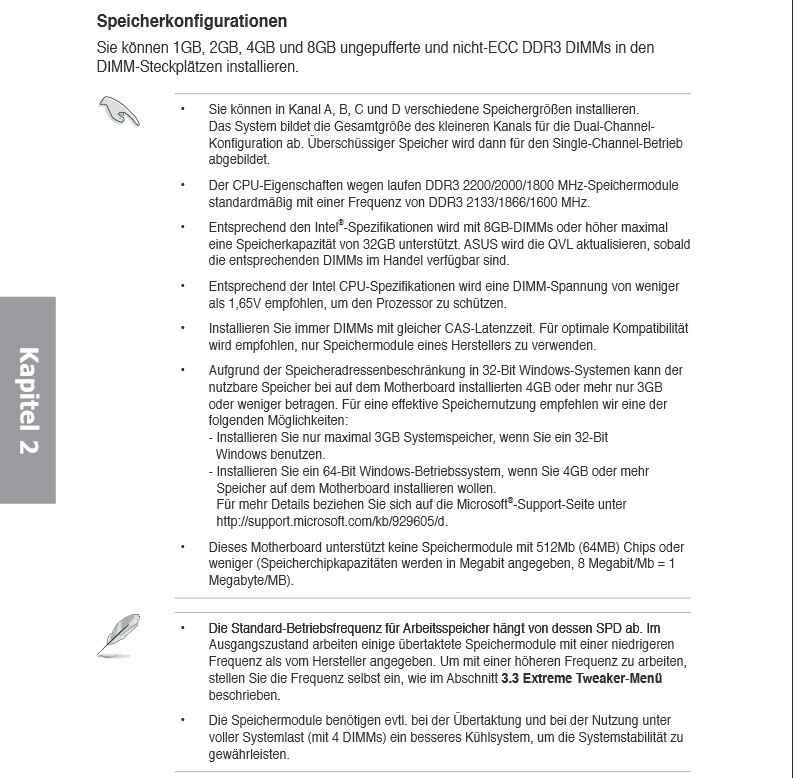

Andererseits stehts doch unten noch einmal in Textform ...

Und wenn man sich die Zeichnung noch einmal ganz genau ansieht, dann sieht man auf der rechten Seite die jeweilige Halteklammer noch geöffnet.


[EDIT]

aaarrghh ...

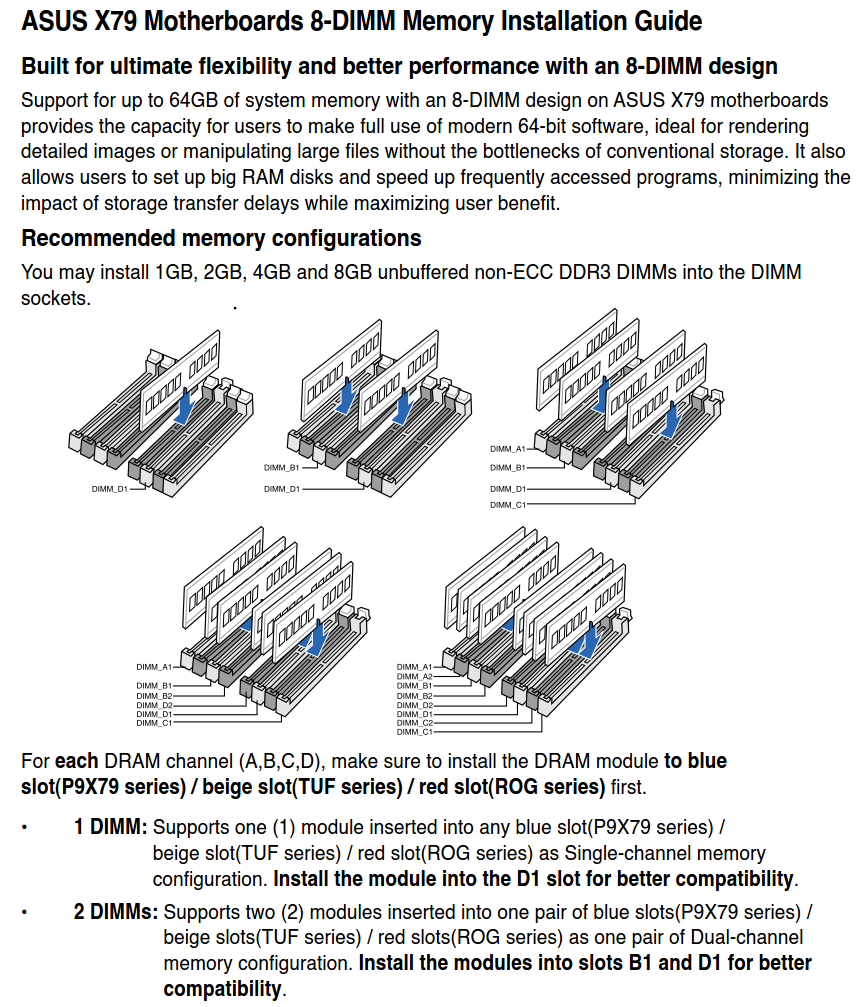

jetzt bin ich bei den Downloads für das Board auch noch auf das ASUS X79 8-DIMM DRAM installation guide user’s insertpage (English) reingefallen

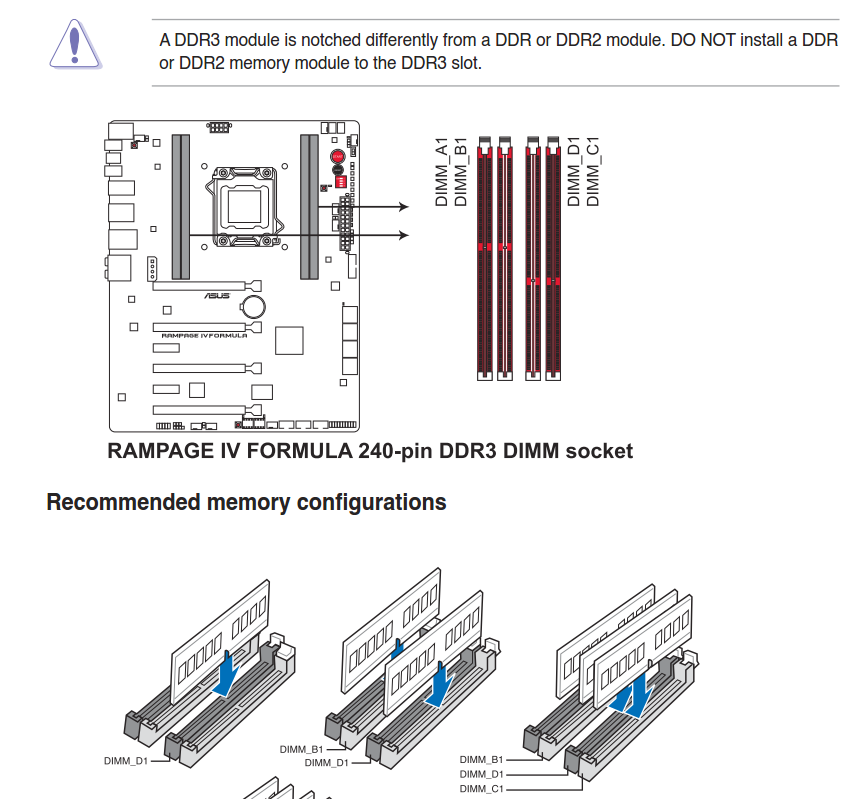

Im eigentlichen Manual steht es natürlich anders ...



[HominiLupus]

Das ist ein LGA2011 Board. Das will 4 Riegel, nicht 2.



[Justuz]

teste doch einfach alle slots durch und schau mit cpu z nach in welchem slot du dual channel hast..



[GrazerOne]

RAM QVL



[Carphunter1HL]

Erstmal Danke für eure Mühe.

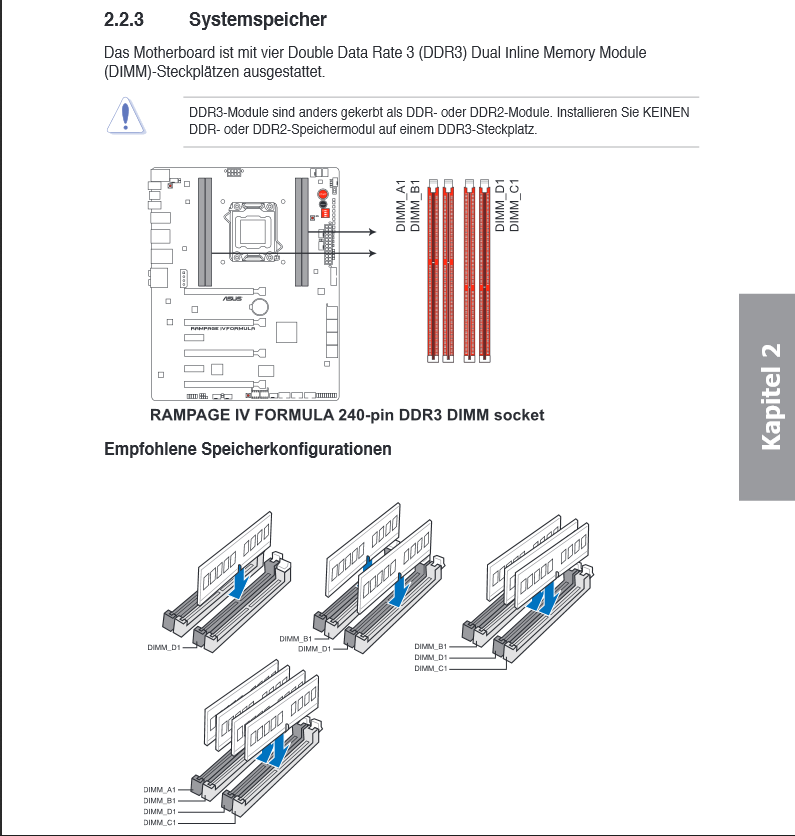

Das Board hat nur 4 Bänke. (Zeichnung)
Wieso braucht Lga 2011 4 Dimm?
Das Board hat keinen Schwarzen und roten Slot. Alle sind Rot :-(.

Nun weiß ich immer noch nicht wo rein. Funktioniert in D1 und C1. Aber was ist nun richtig?



[Justuz]

schau doch einfach mit cpu z nach...



[GrazerOne]

Erstmal Danke für eure Mühe.

Das Board hat nur 4 Bänke. (Zeichnung)
Wieso braucht Lga 2011 4 Dimm?
Das Board hat keinen Schwarzen und roten Slot. Alle sind Rot :-(.

Nun weiß ich immer noch nicht wo rein. Funktioniert in D1 und C1. Aber was ist nun richtig?



[Carphunter1HL]

Habe ich gemacht, ist Dual

Ergänzung (26. November 2013)

Also kommt es in B1 und C1 rein?
Ist nur irreführend, weil auf der Zeichnung D1 beschriftet ist...komisch oder?



[Peiper]

Wenn es läuft ist es völlig egal wie der RAM gesteckt ist.
Weil jeder Steckplatz ein eigener Kanal ist ergibt es bei zwei Modulen natürlich immer Dual-Channel.

So wie bei drei dann Triple- bei vier folglich Quad-Channel.
