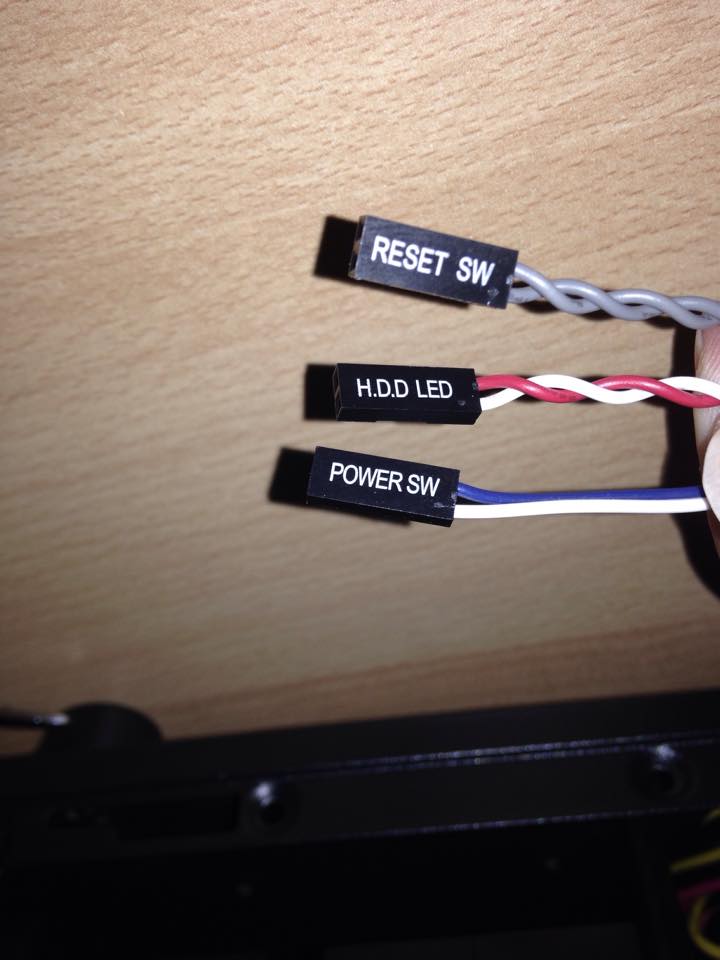

Reset SW, HDD LED, Power SW

[Carlito53]

Hi ,

wenn ich im falschen Thread bin,entschuldigt mich bitte.
Habe heute meinen PC zusammengebaut,nur kriege ich das mit
Reset SW, HDD LED, Power SW nicht hin.Kann mir vielleicht Jemand helfen?

Danke im Vorraus



[AdoK]

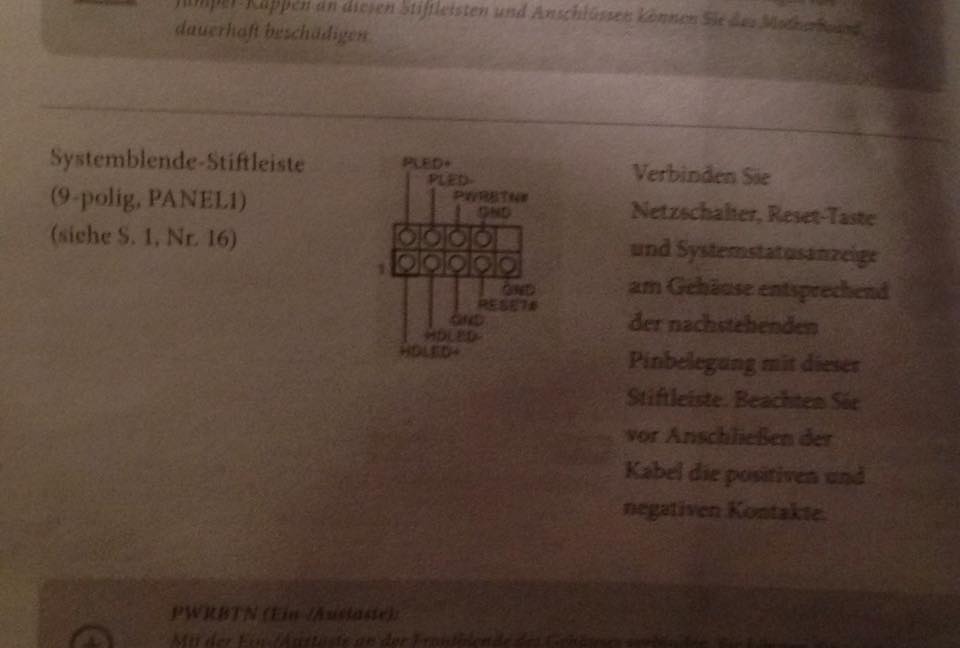

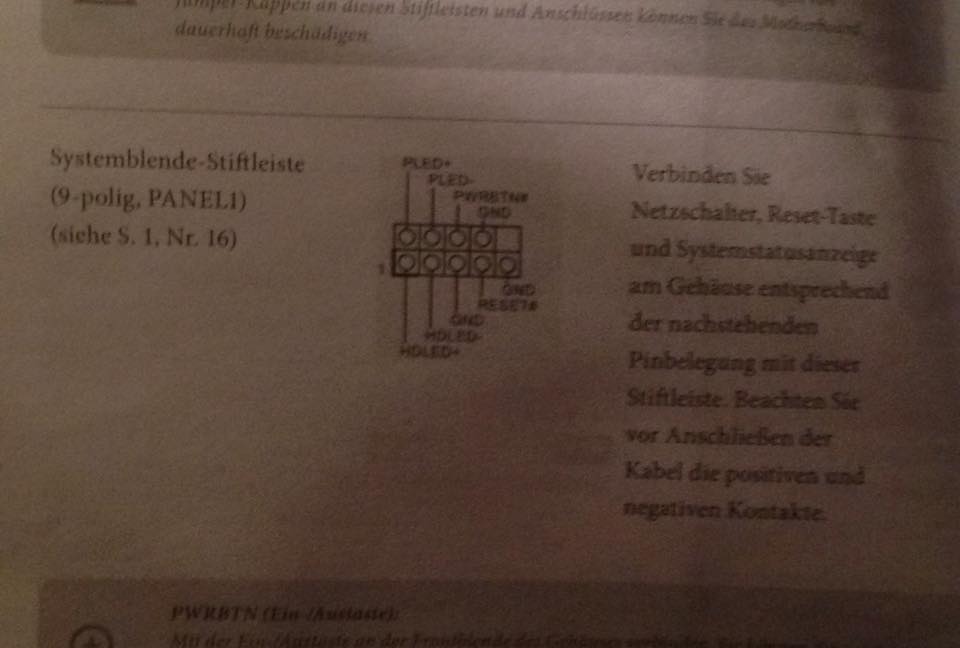

Steht doch im Handbuch und der schematischen Zeichnung des Frontpanel und den jeweiligen Bezeichnungen der Pins.

Reset SW auf Reset u. GND, da ists egal wie du drauf steckst

HDD LED auf HDLED+ und HDLED- Wobei die rote Ader = +, die weiße = -

Power SW auf PWRBTN u. GND, auch hier ists egal wie du drauf steckst



[Carlito53]

Danke! Hab es zwar gemacht aber der Computer startet immer noch nicht.Dann liegt das Problem anscheinend wo anders.



[Voyager10]

An welcher Stelle hapert das denn überhaupt ? Davon hast du noch garnichts gesagt.

Wenn du die eindeutige Beschriftung im Handbuch nicht umsetzen kannst dann musst du dir jemand holen.



[CPUinside]

um zu testen ob das board startet oder der taster defekt ist, könntest du entweder den reset-taster an 'pwrbtn' anstecken oder die zwei 'pwrbtn' pins kurz mit einen schraubendreher überbrücken.

sonst alles angeschlossen und eingeschaltet? 4/8 pin cpu versorgung auch dran?



[Carlito53]

Wenn ich auf den Powerknopf drücke passiert nichts.

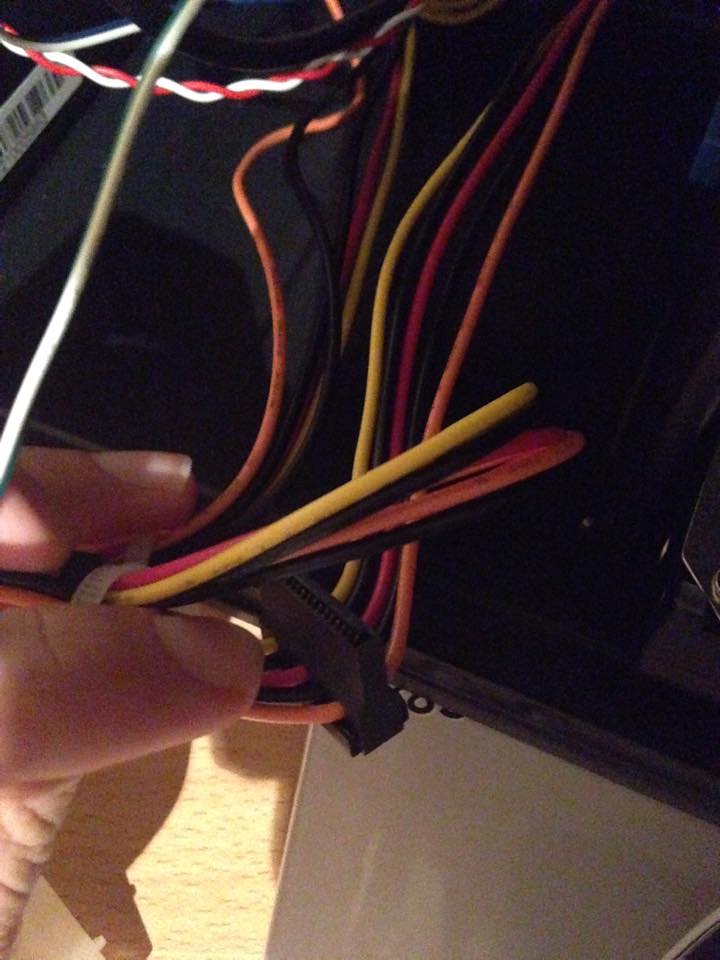

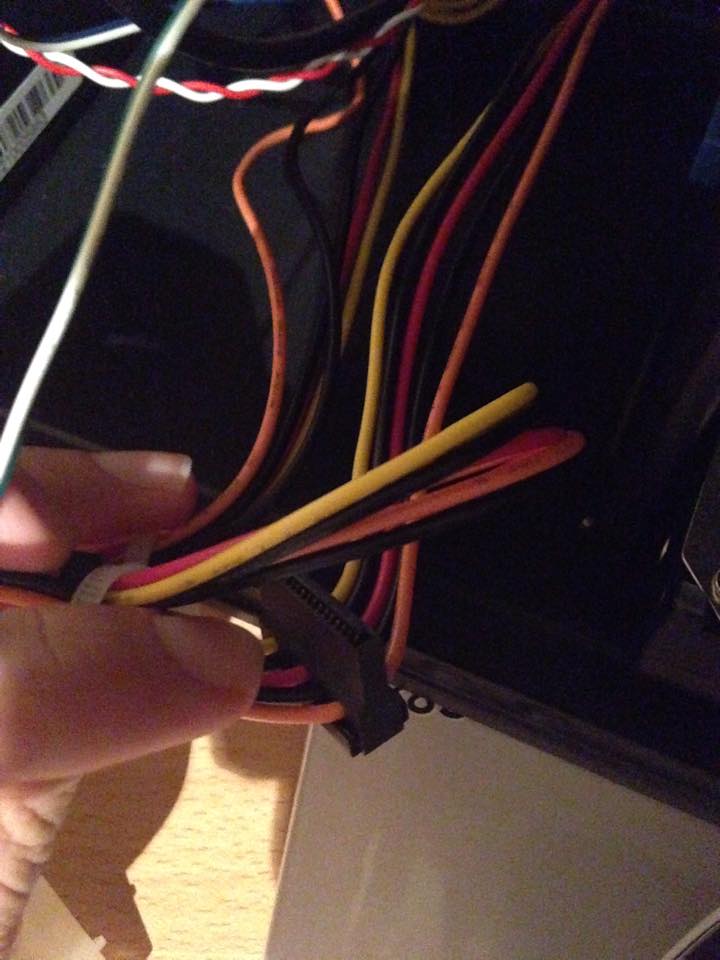

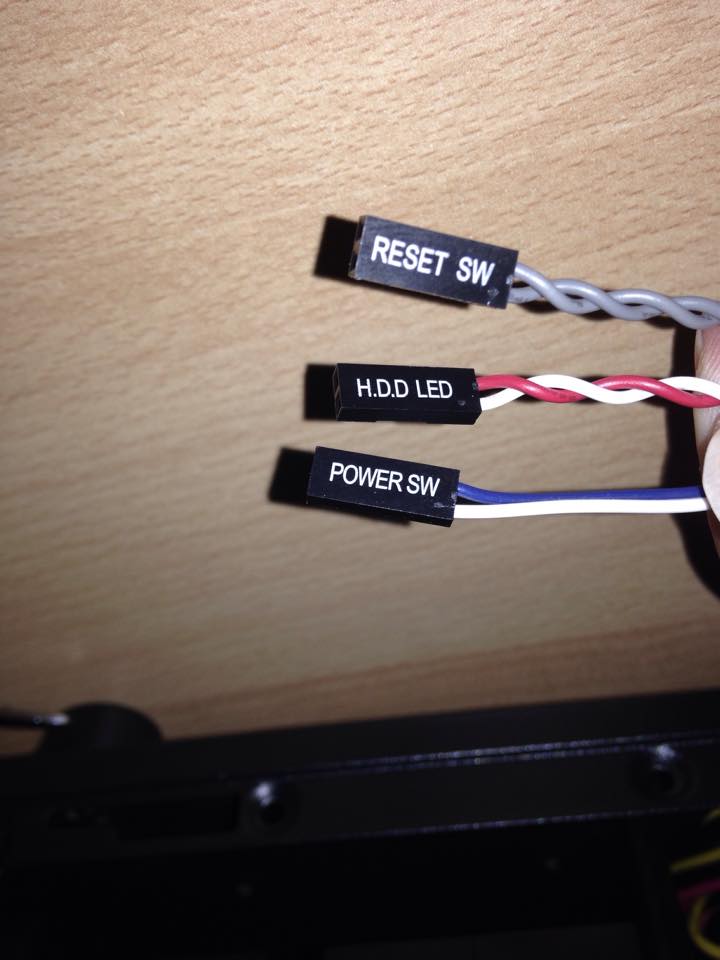

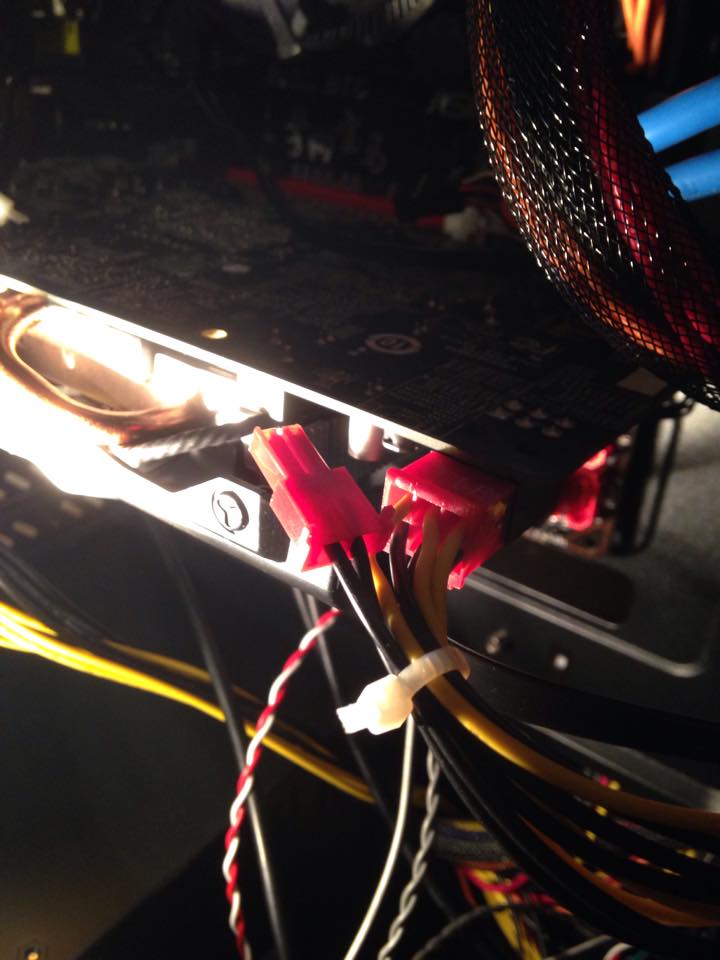

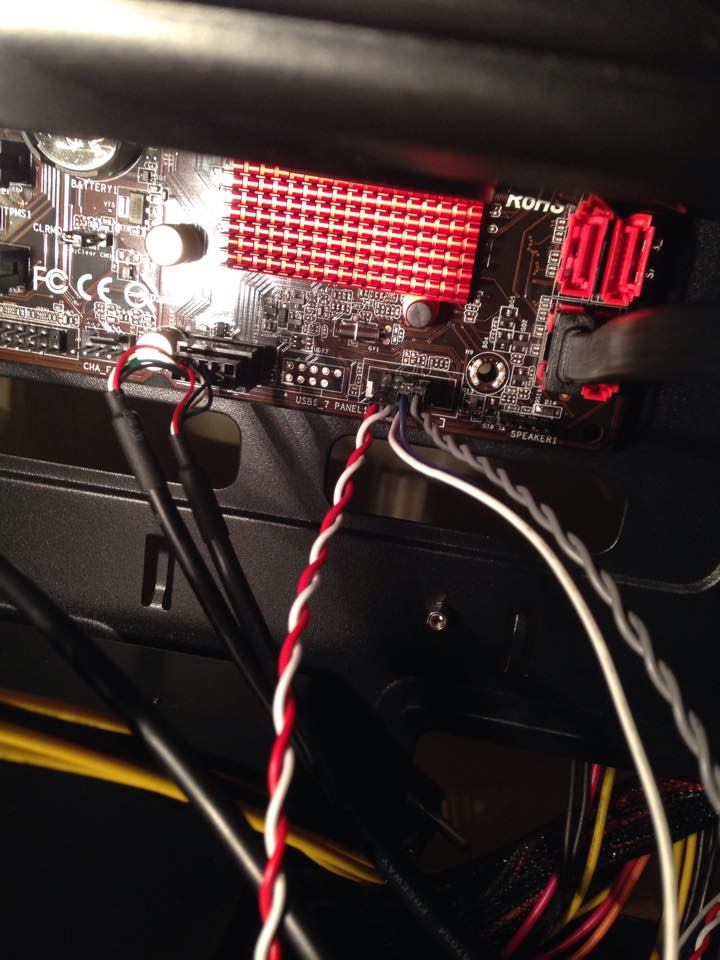

Und das sind die Kabel die einfach frei rumstehen



[AdoK]

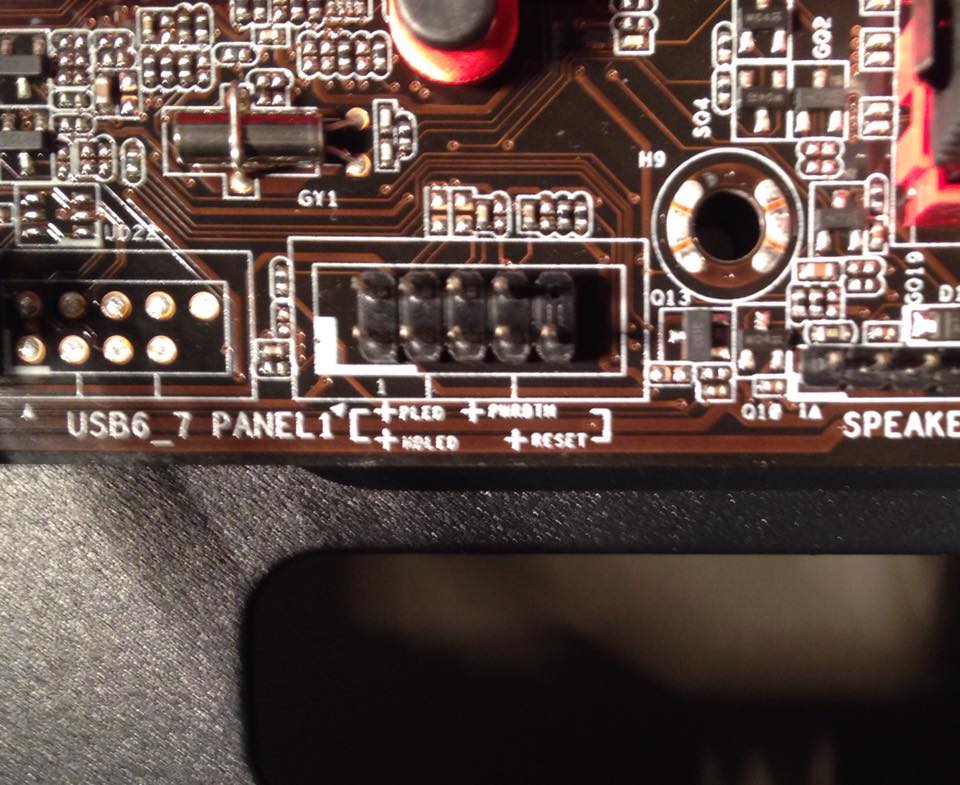

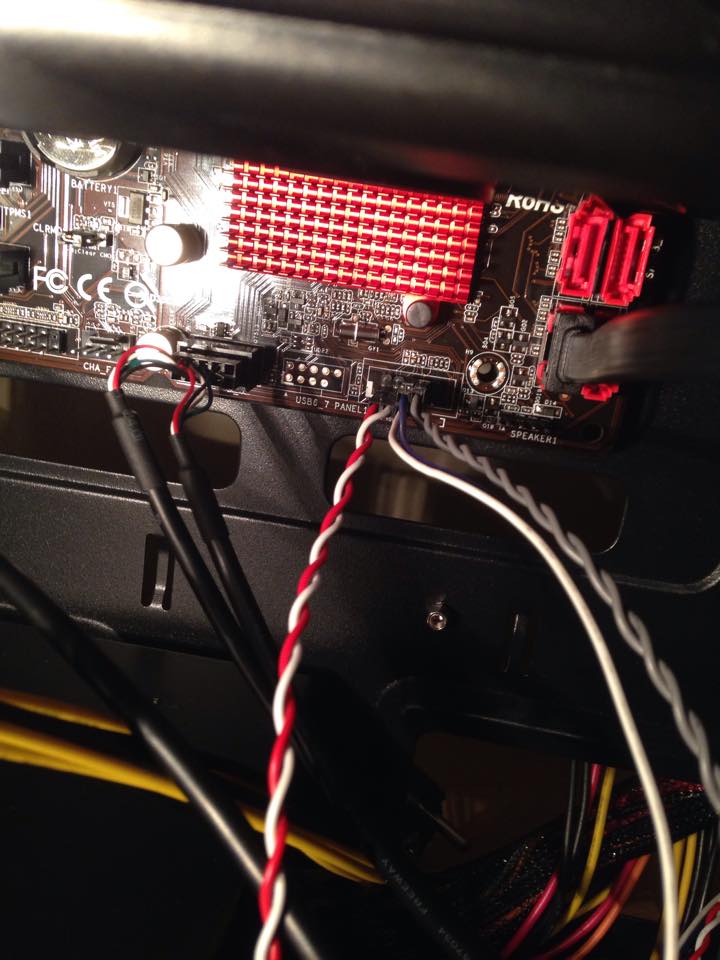

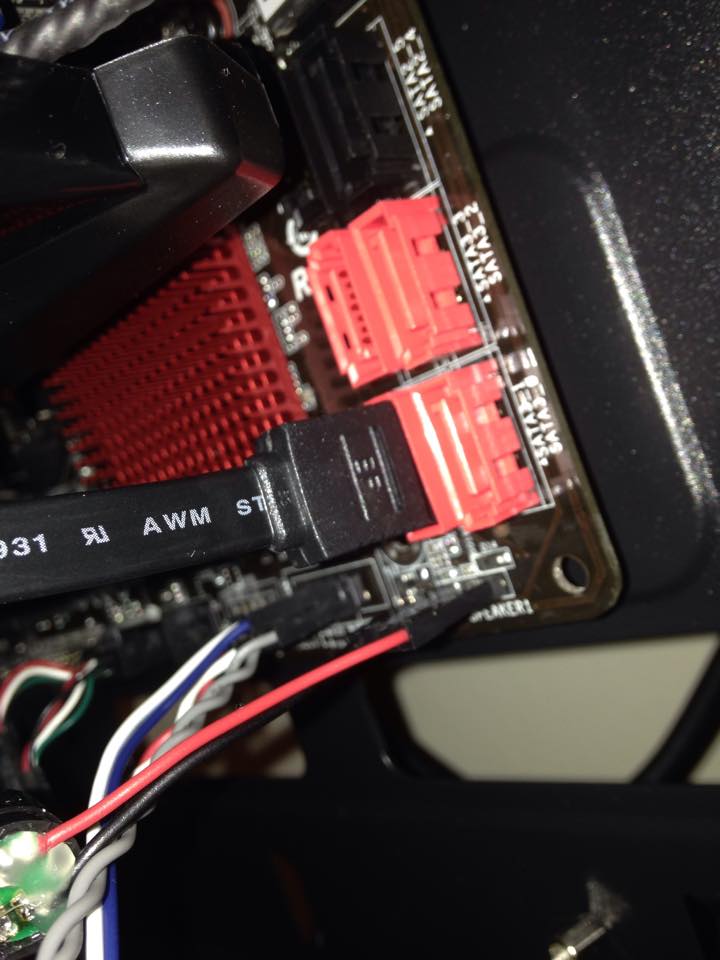

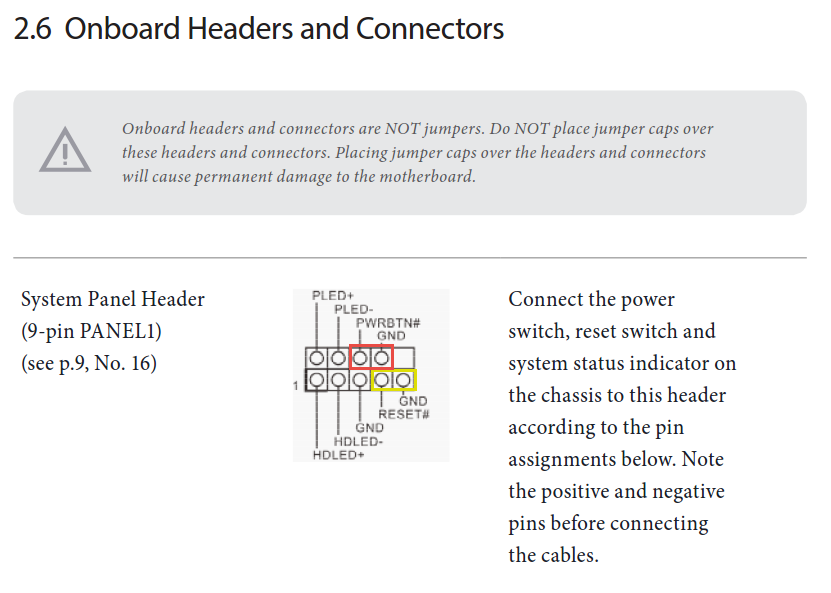

Im Bild 3 = 4.jpg sieht es so aus, als wenn PWR SW und Reset SW falsch aufgesteckt sind.

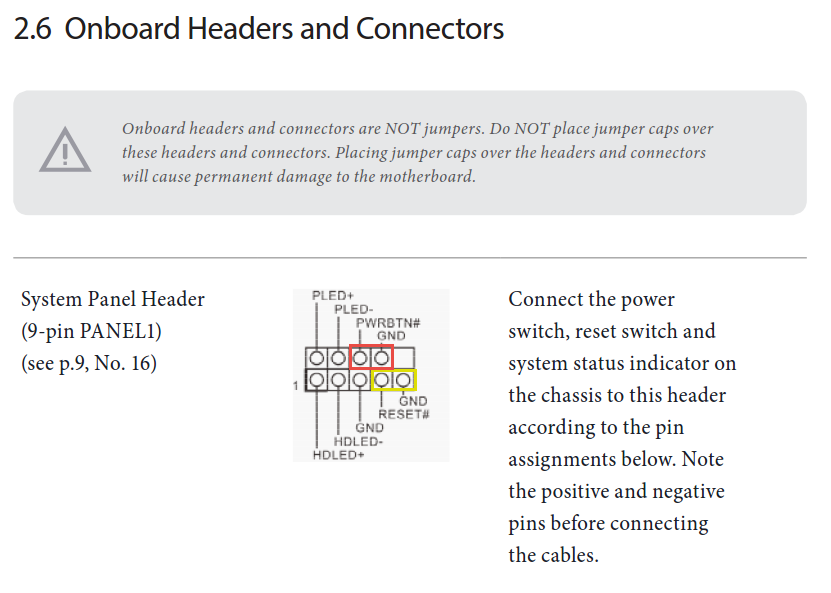

So gehören sie aufgesteckt



Gelb = Reset SW

Rot = PWR SW



[Carlito53]

Danke läuft jetzt...Dankeschön,man bin ich jtzt erleichter puhh

Ergänzung (17. Oktober 2014)

Jetzt das leider nächste problem,das selbe hab ich mit meinem alten PC wenn ich jetzt benutze steht auf dem Monitor VGA No signal.Wie kann ich das beheben?



[AdoK]

Wenn du eine dedizierte Grafikkarte verbaut hast, das Monitorkabel an die Grafikkarte anschließen.

Wenn du keine dedizierte Grafikkarte verbaut hast, das Monitorkabel an das rückseitige I/O-Panel anschließen.



[Carlito53]

Vielen Dank das hat auch jetzt geklappt.

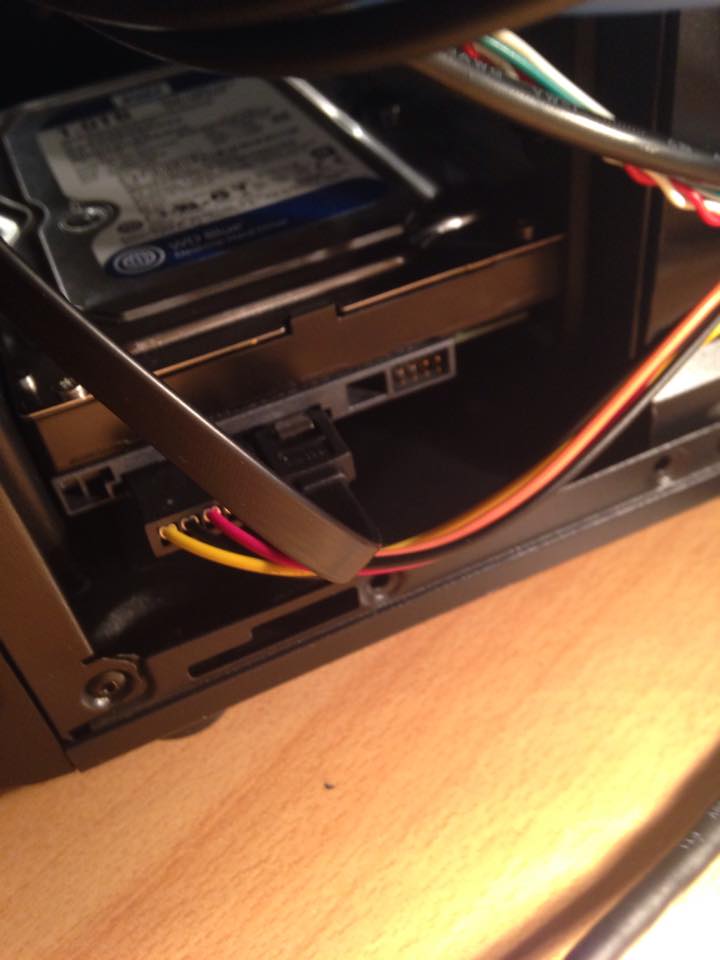

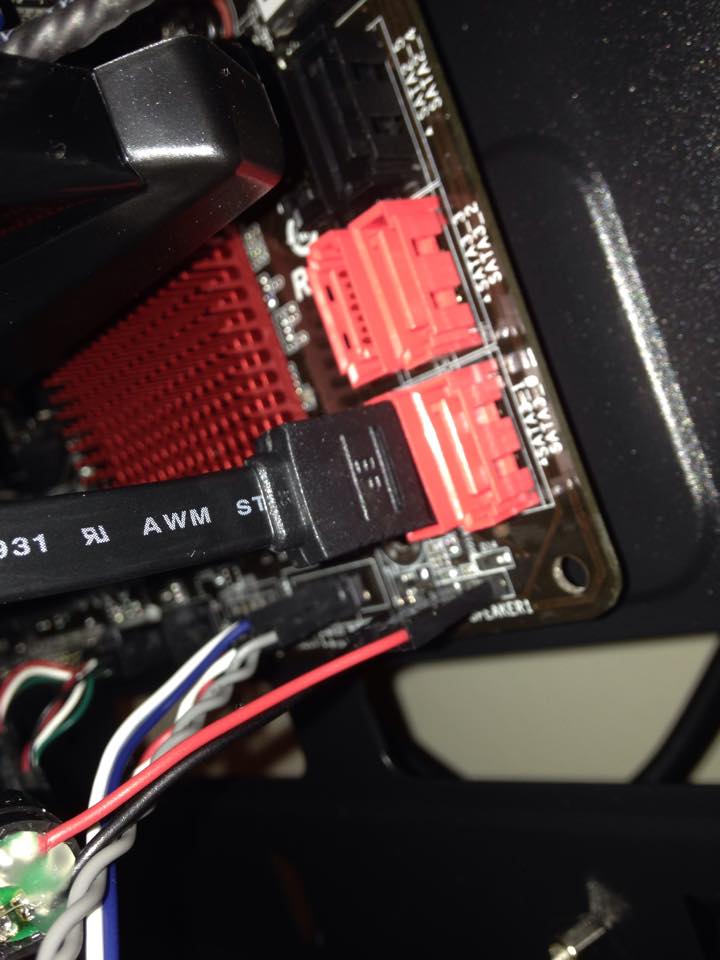

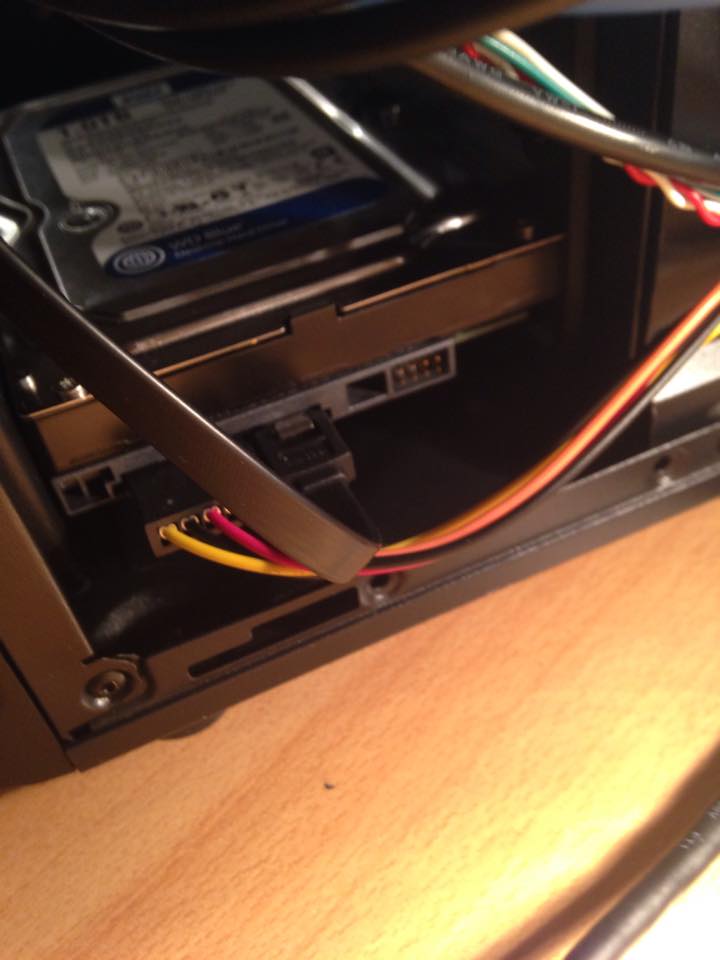

Habe aber noch ein Problem:Reboot and select proper Boot device... habe gerade gelsen,dass es was mit der Festplatte zutun hat.Ist das Sata Kabel vllt falsch drin? tur mir übrigens leid das es langsam zu viele fragen sind.




Und jetzte beim zweiten versuch taucht das hier auf



[Cardhu]

Du hast ja nur eine HDD in dem PC. Kein Laufwerk sonst
Hast du überhaupt ein Betriebssystem auf der HDD installiert?
Schau mal im BIOS bei den BootOptionen

edit:

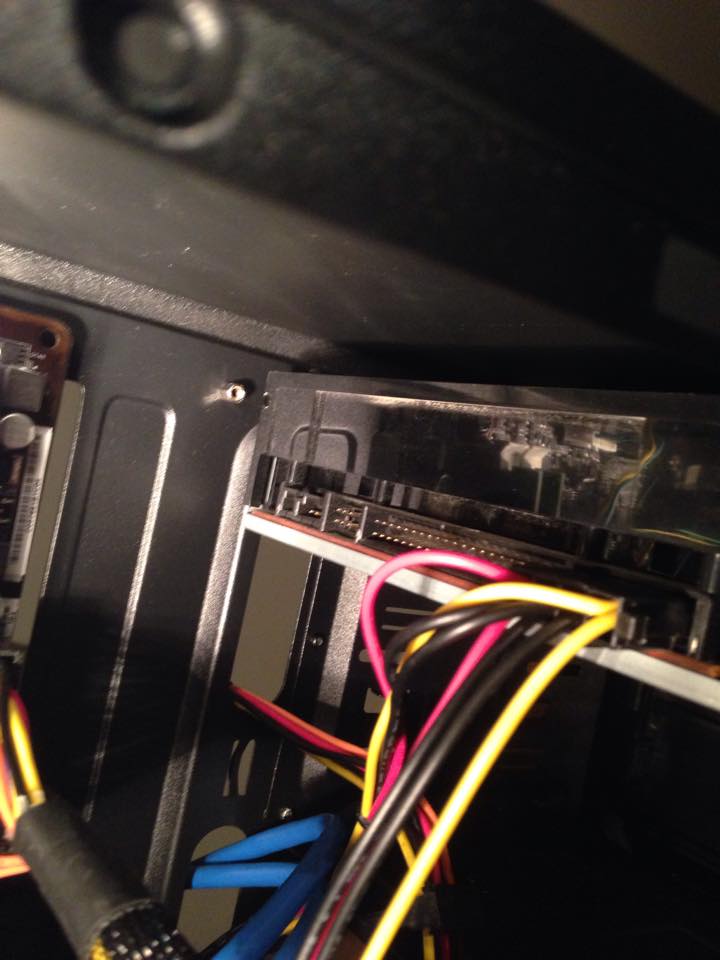

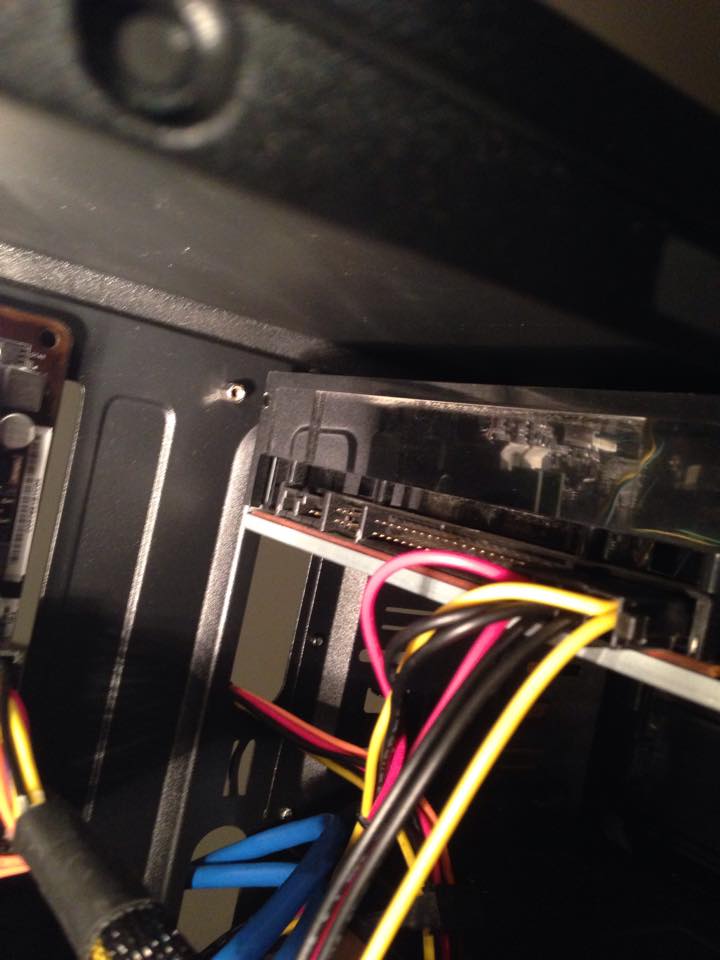

Dein oben verbautes IDE LW kannste direkt ausbauen, dafür hast du keine IDE Anschluss auf dem Mainboard. Auch der angeschlossene Molexstecker bringt dir da nix



[Carlito53]

Ist kein betriebssystem drauf,wollte es alles reibungslos haben bevor ich Win7 installieren.
Das hier hab ich auch grad gefunden,weiß aber nicht wohin damit
Anhang anzeigen 447513

@ Cardhu: Also muss ein neues Laufwerk her meinst du?Das was ich habe ist alt.Was für eins wäre passend?



[Cardhu]

Naja, du hast kein angeschlossenes DVD-Laufwerk oÄ und keine HDD mit OS. Wovon soll die Kiste dann starten
Installier mal ein Betriebssystem und die Kiste wird hochfahren ins Windows

Dein Anhang funktioniert NICHT!
Ja, es muss ein neues LW da. Was ist wichtig? Sata Anschluss. So günstig wie möglich Bezahlste so 15-20€
Wenn du eigentlich kein LW benötigst, kannst du auch die Windows Installation auf einen Stick packen und davon starten (google)



[Carlito53]

Also werde mir morgen einen LW kaufen und sonst brauch ich nichts?.

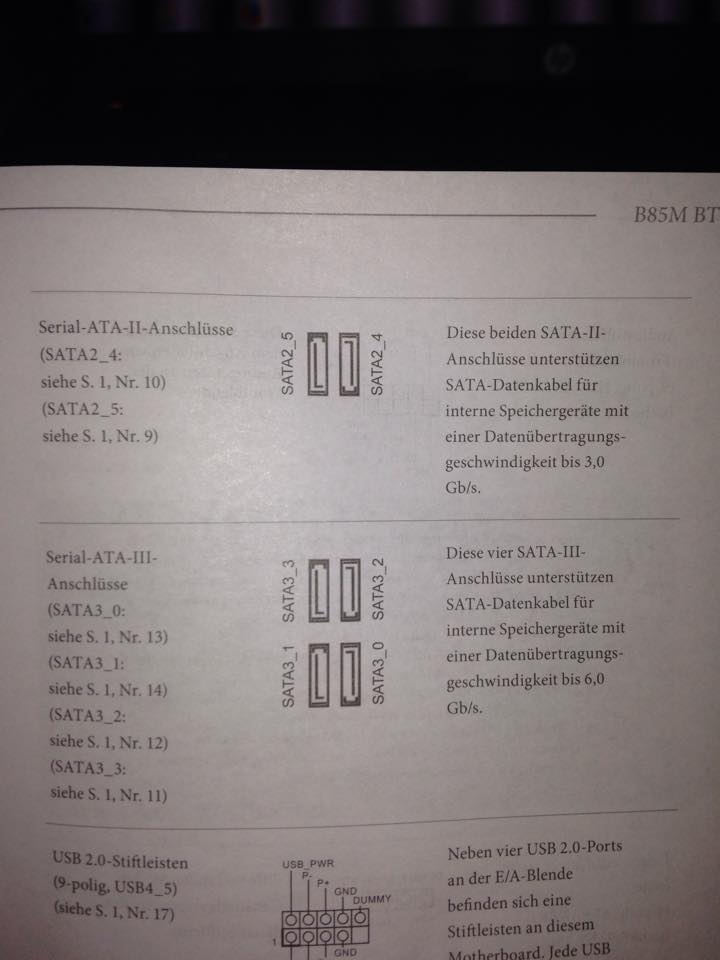

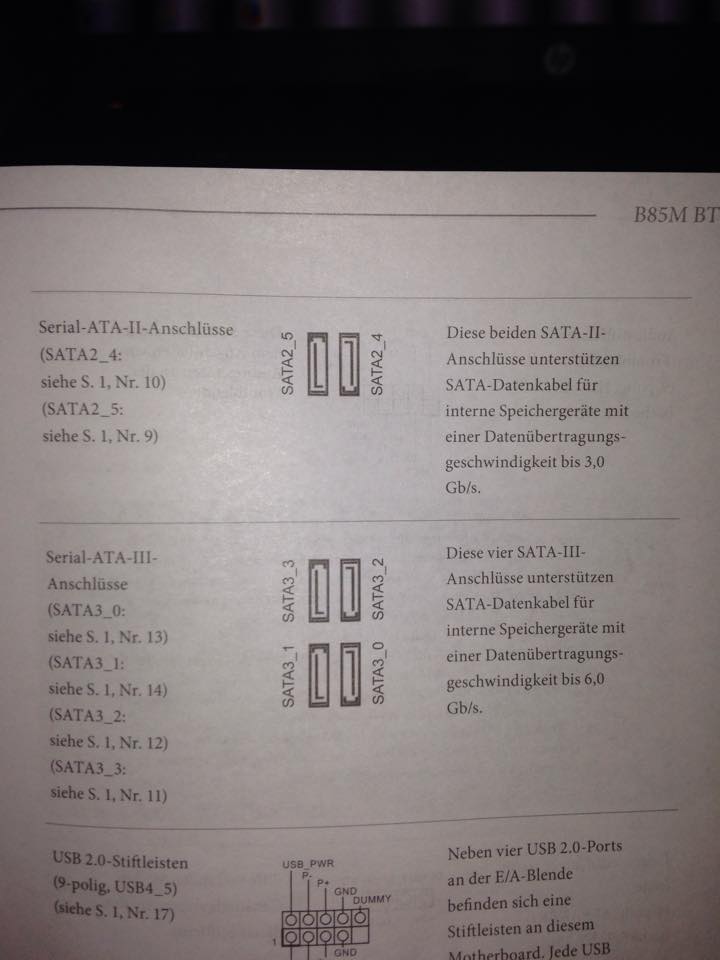

Sata Anschluss habe ich ja,oder ist es nicht das

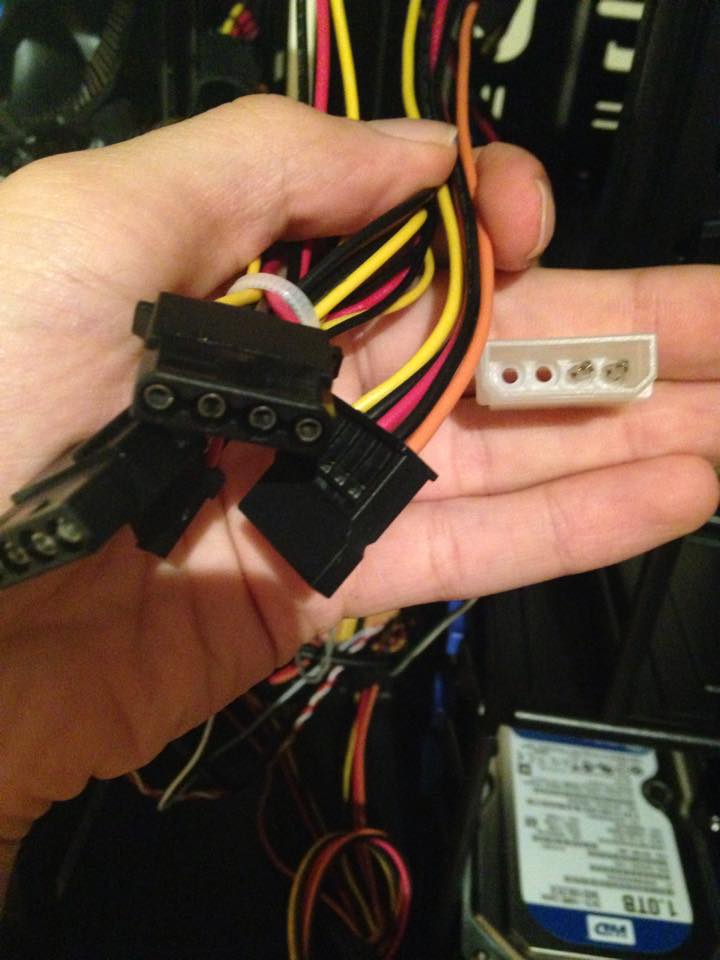

Was ist damit:



[Cardhu]

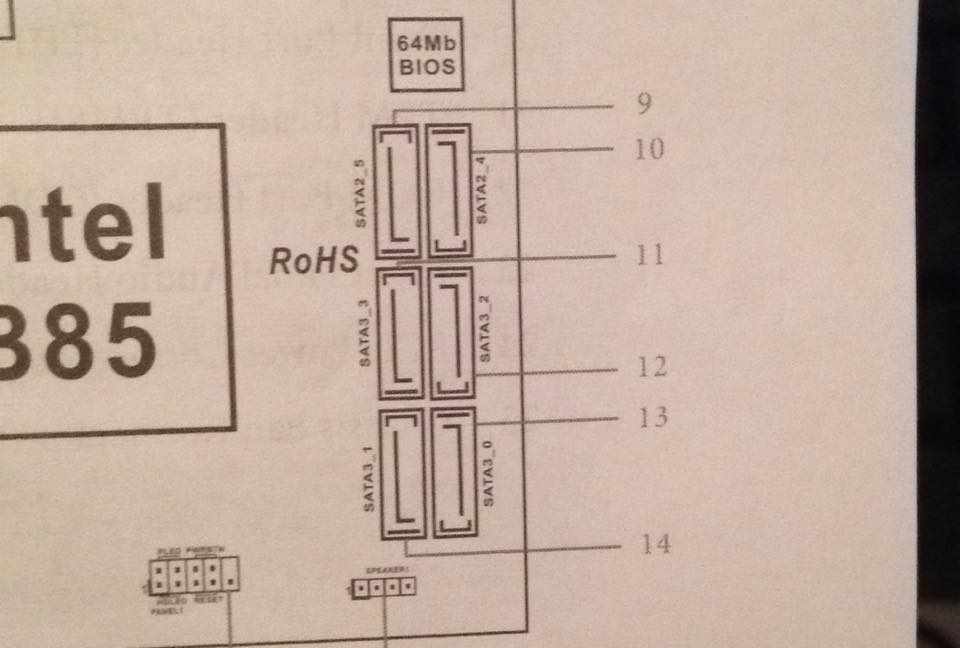

Auf dem Board hast du genug Sata Anschlüsse

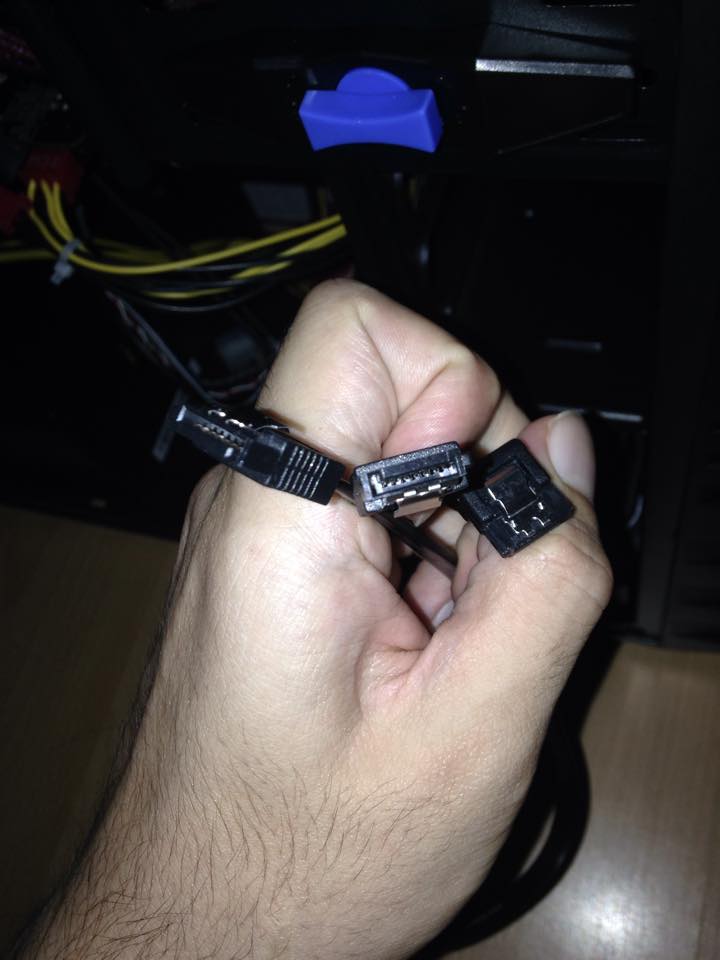

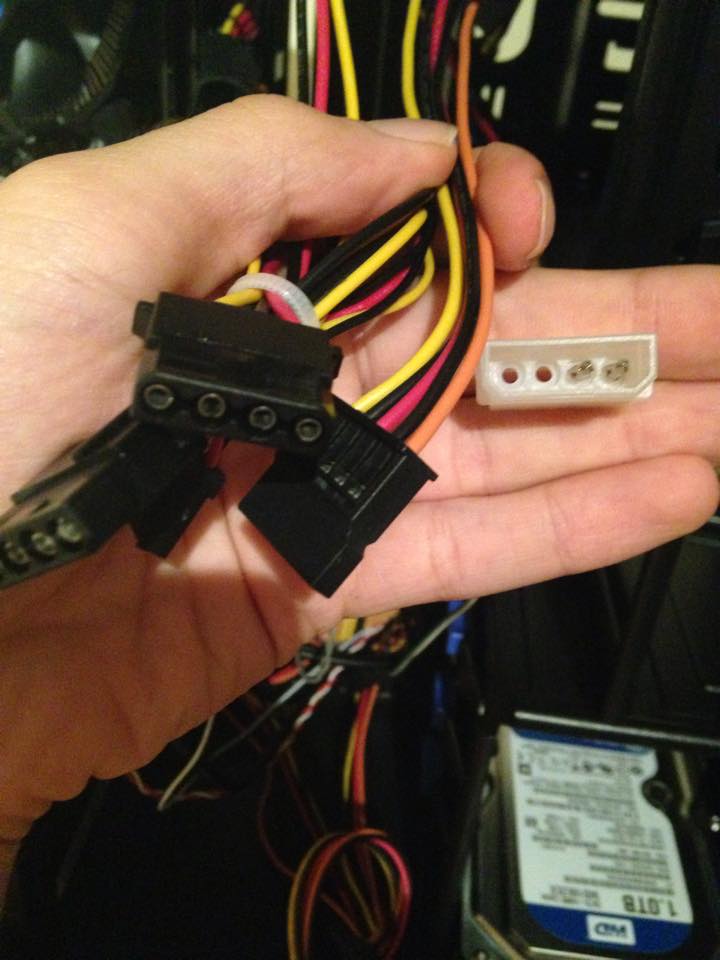

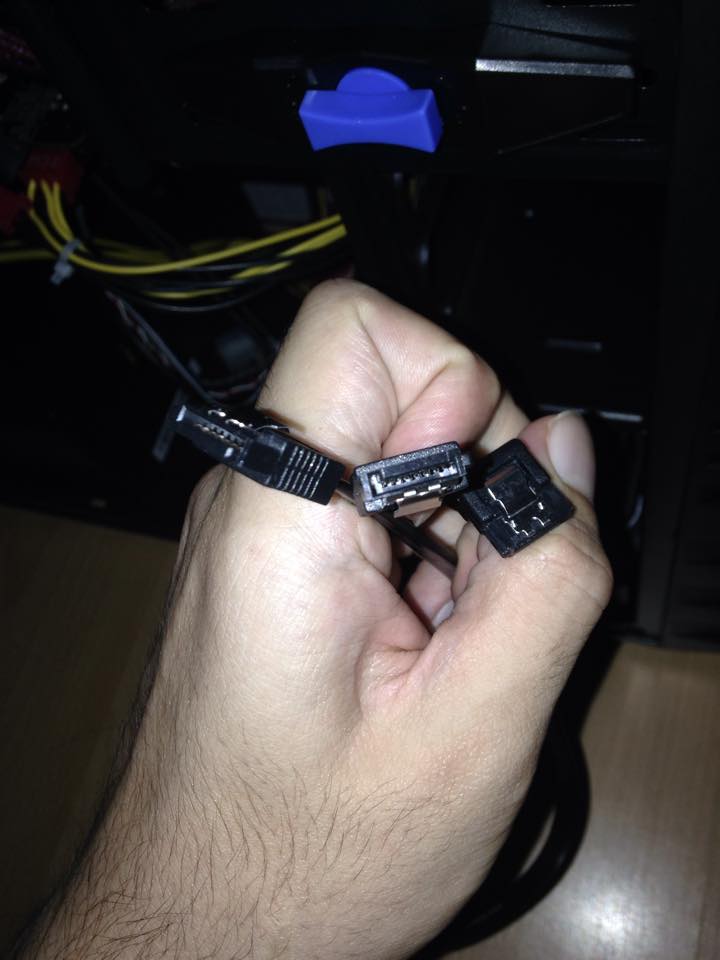

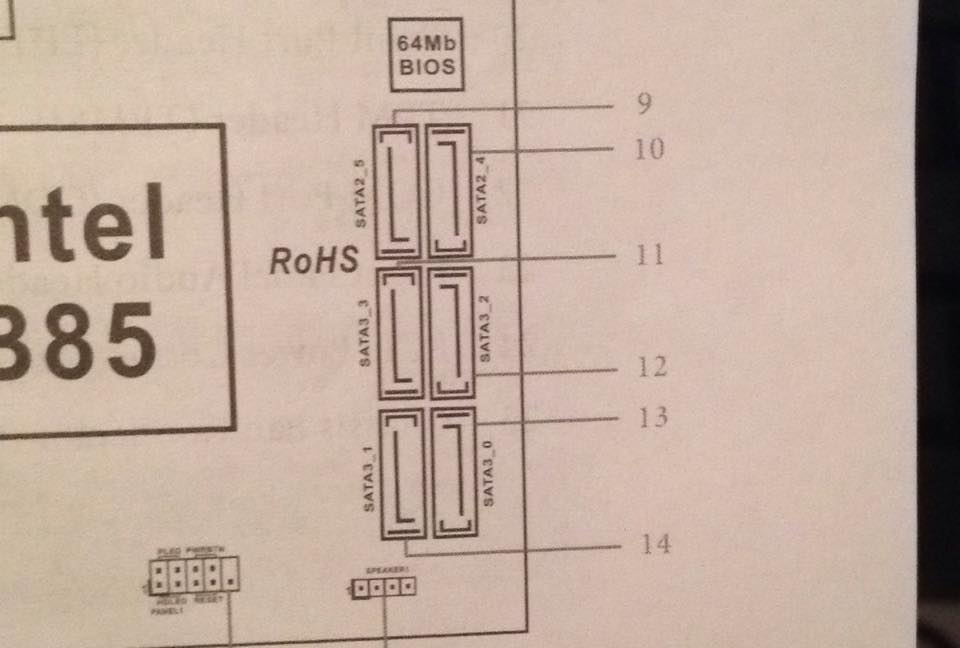

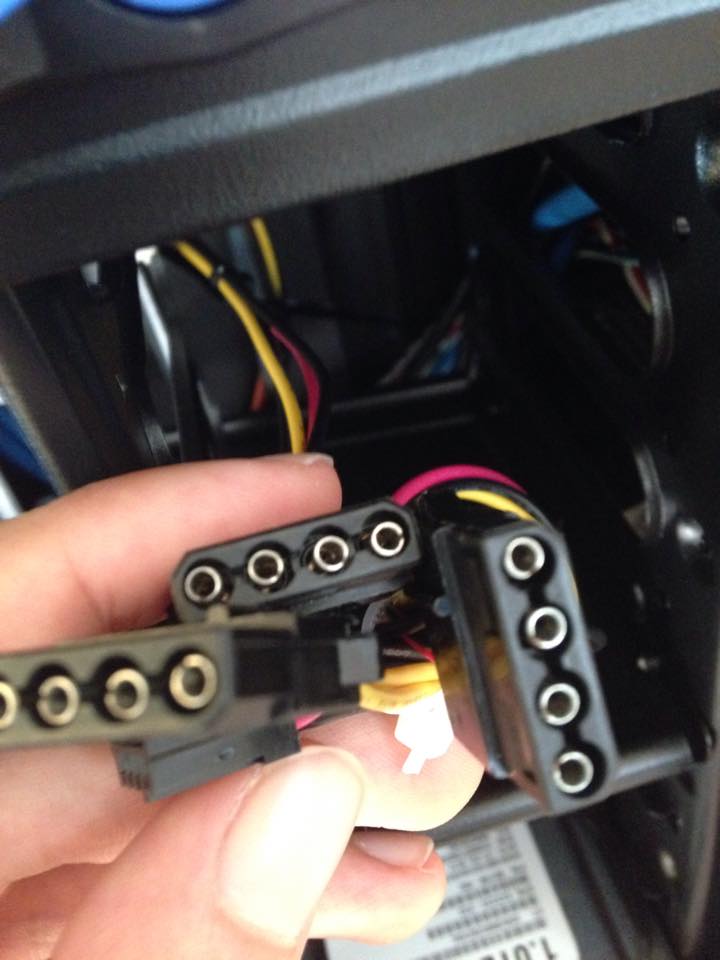

Was du auf Bild 1 hälst, sind auch Sata Anschlüsse.

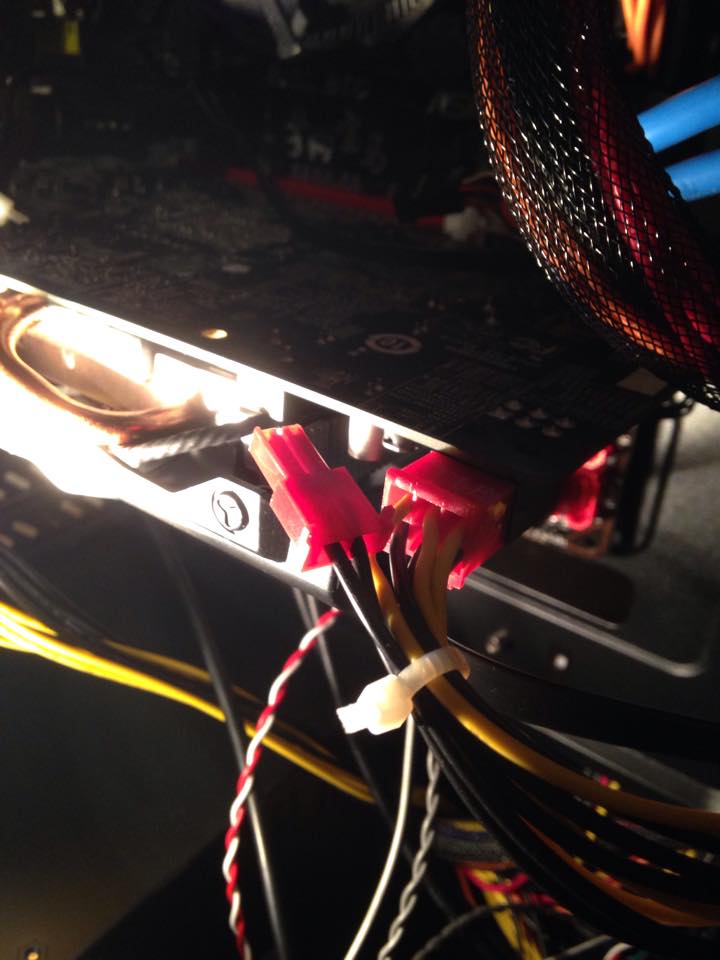

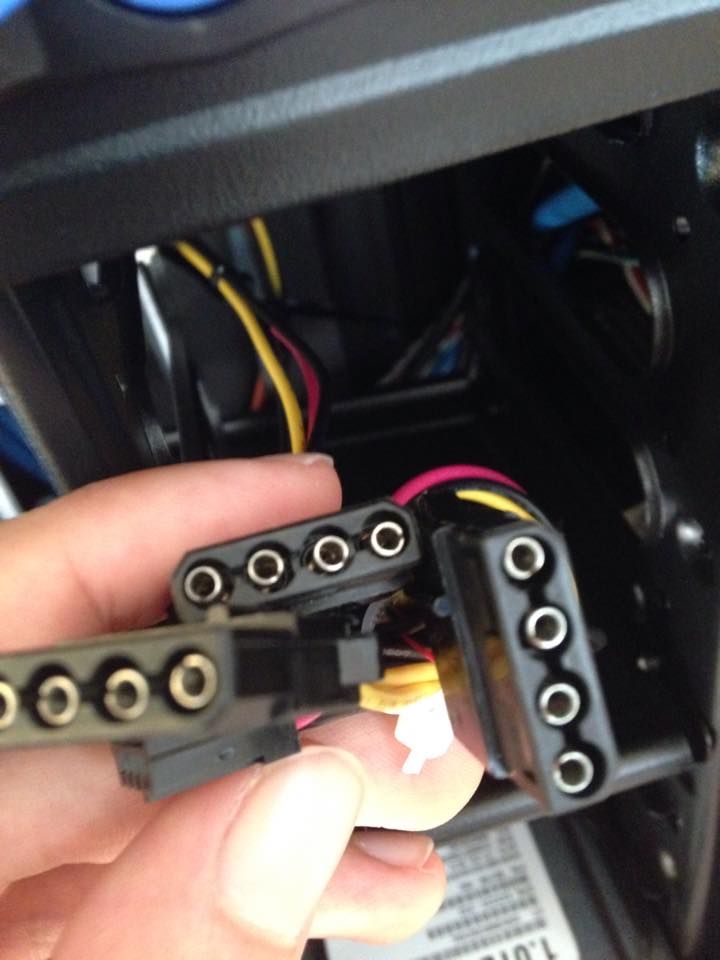

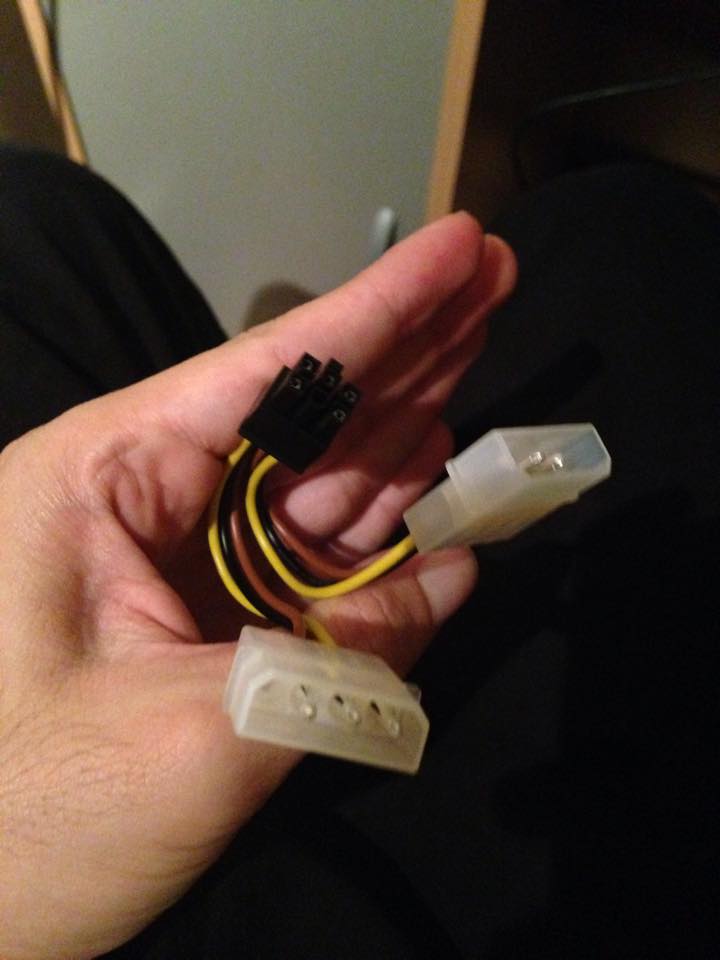

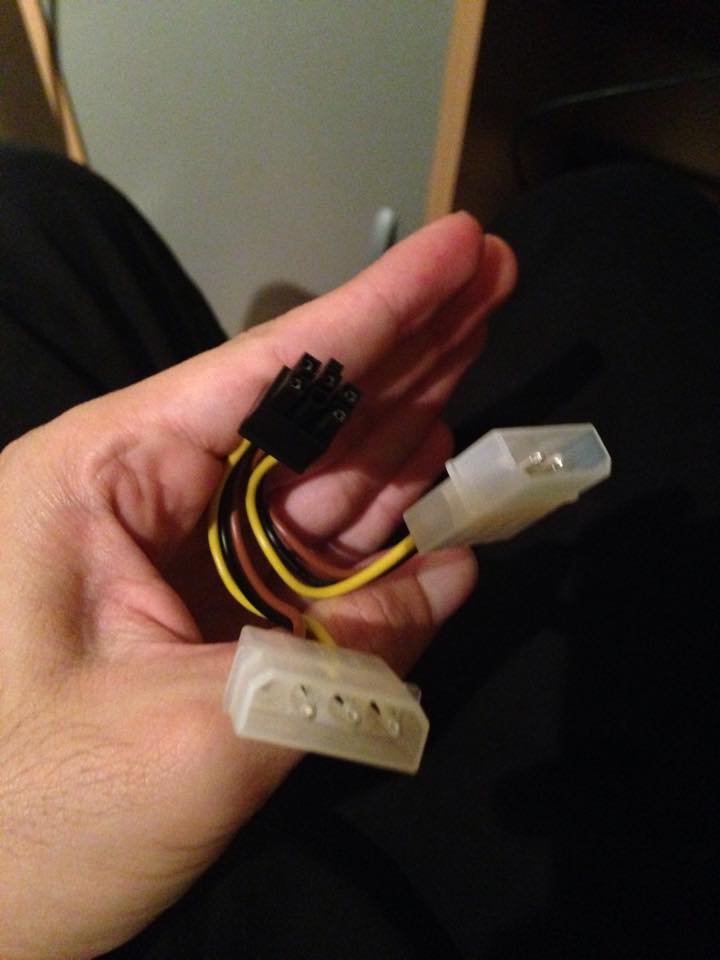

Sollte also möglich sein! Bild 2 ist ein Molex auf 6Pin Grafikkarten Adapter. Benutzt man, wenn das Netzteil nicht genug 6 bzw 8 Pin Anschlüsse für Grafikkarten hat



[Carlito53]

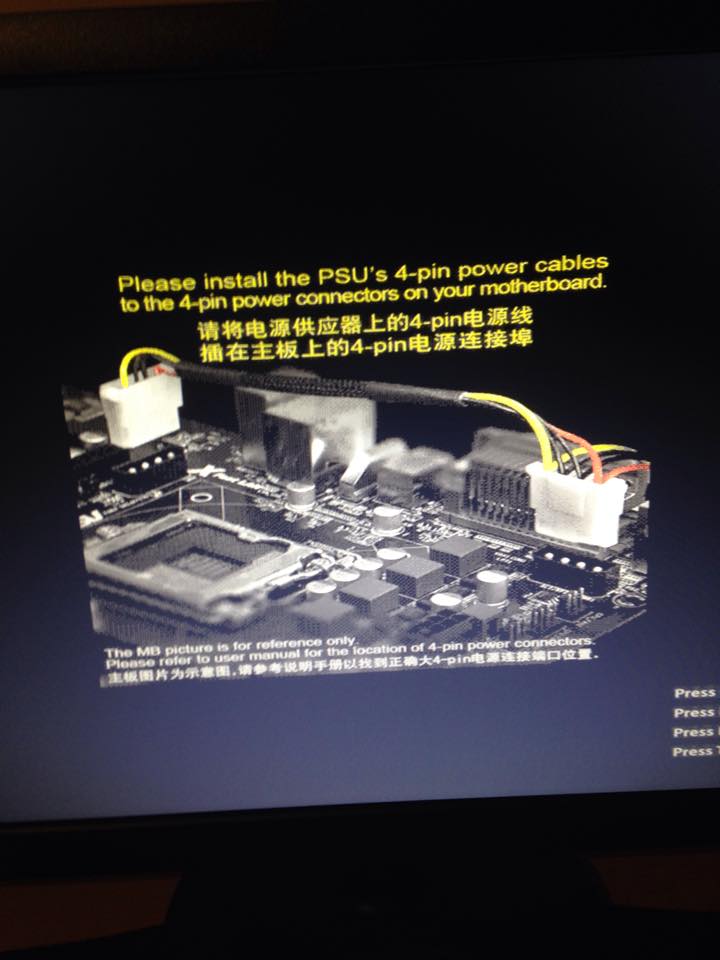

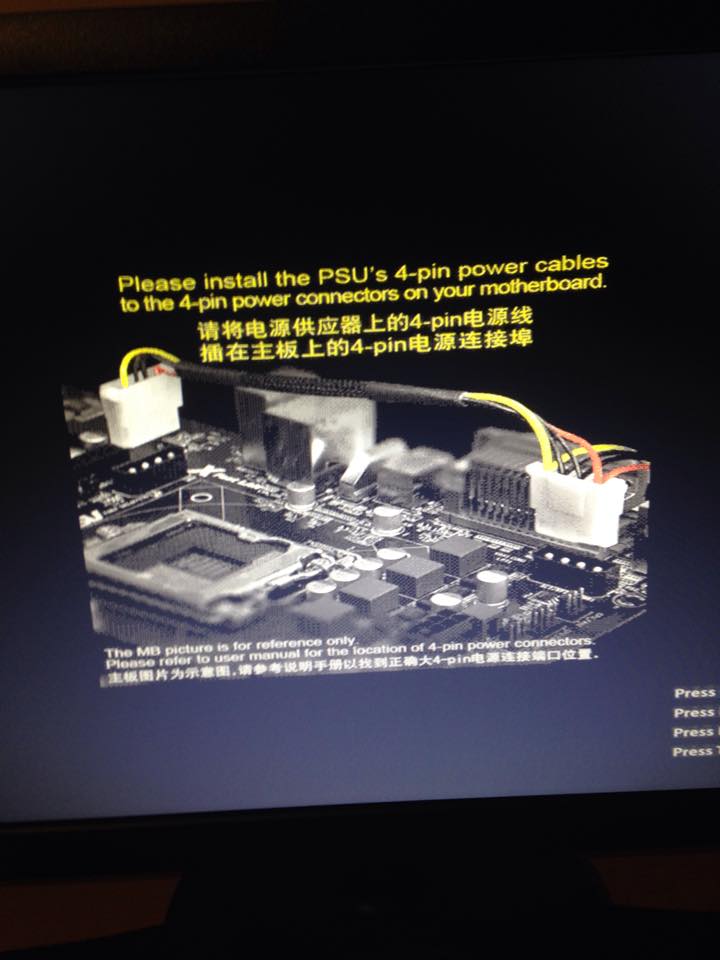

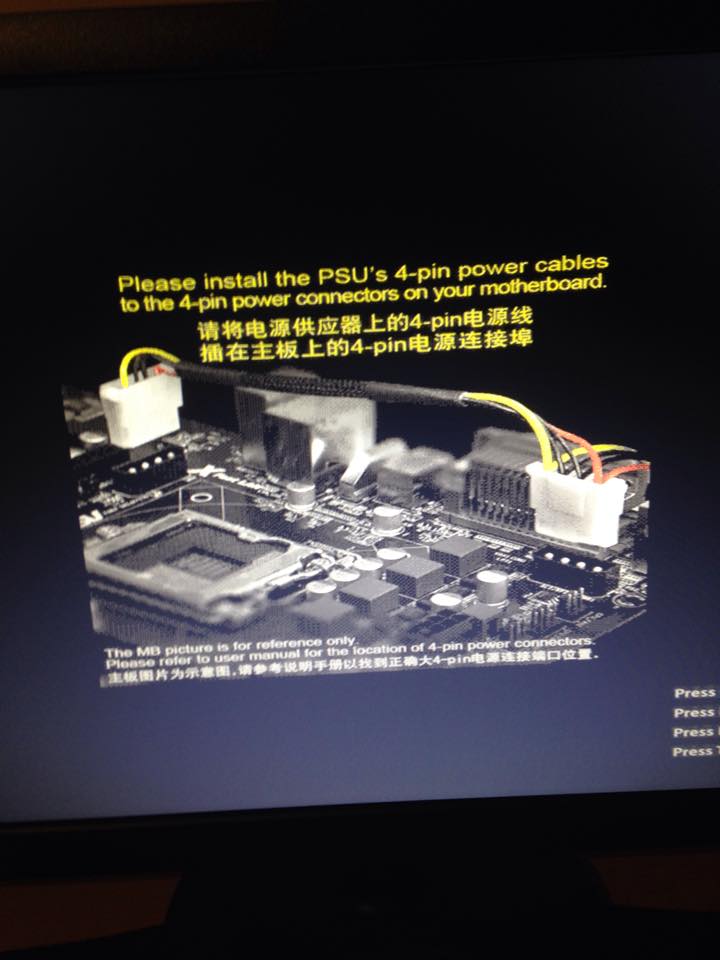

So habe einen LW drin,aber wenn ich Windows 7 64bit installieren will kommt das bild wieder.
Obwohl die Tastatur und die Maus mit Strom versorgt sind und die Lichter angehen kann ich weder die Maus bewegen noch mit den Tasten was eingeben.Das Bild bleibt



[AdoK]

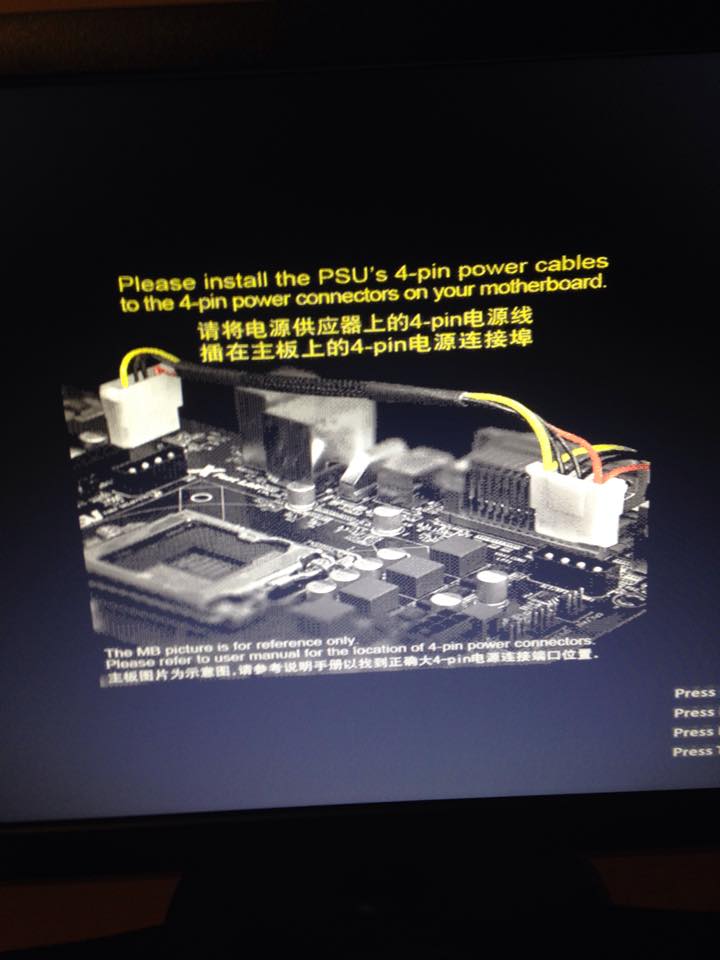

Zeigt dir doch schon das Bild, welches du uns gepostet hast.

Und ein Blick aufs das Motherboard verrät dir wo (welcher) Anschluss gemeint ist.



[EDIT]

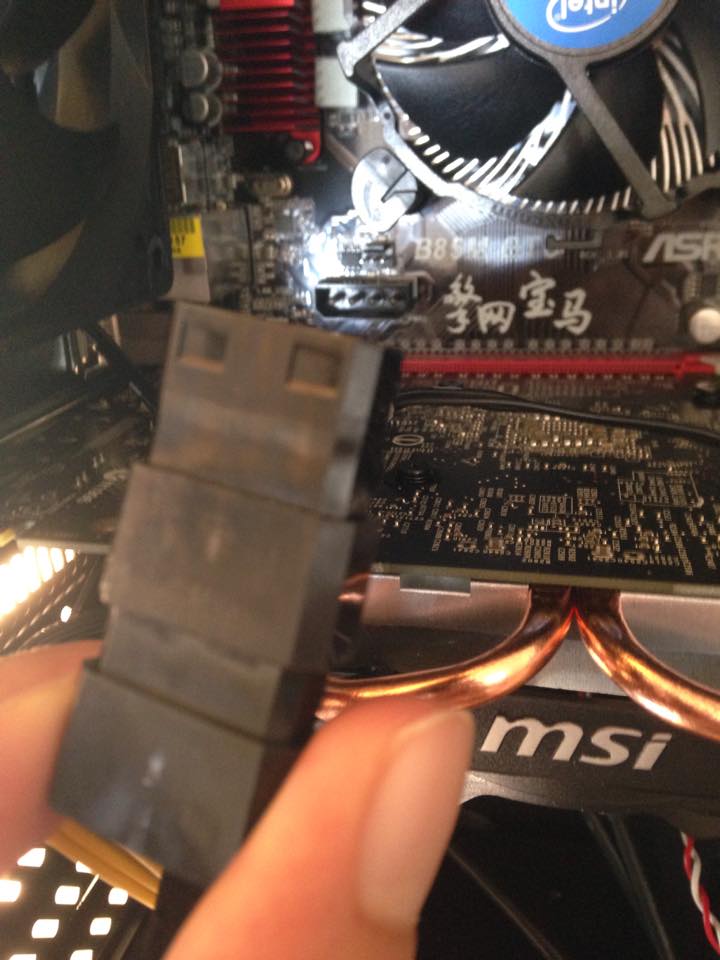

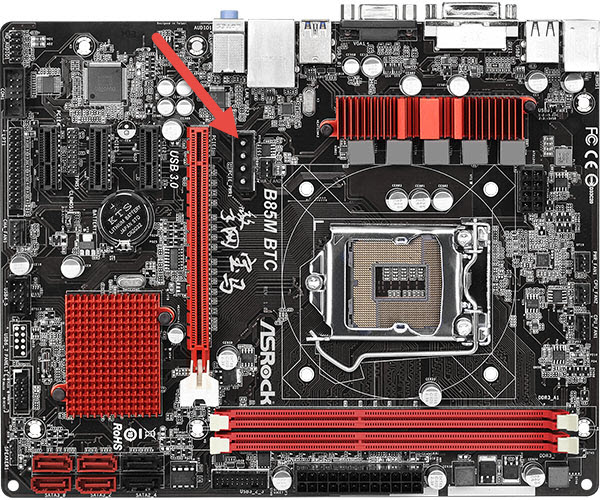

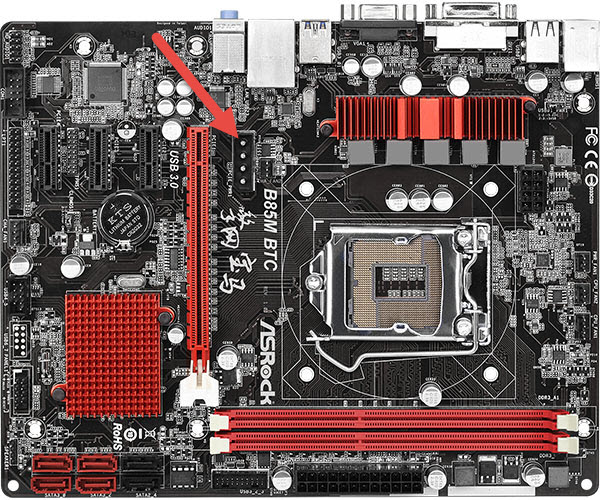

Wobei ich gerade im Handbuch gesehen habe, dass der mit Pfeil markierte Anschluss nur dann belegt werden soll, wenn 3 und mehr Grafikkarten zum Einsatz kommen.

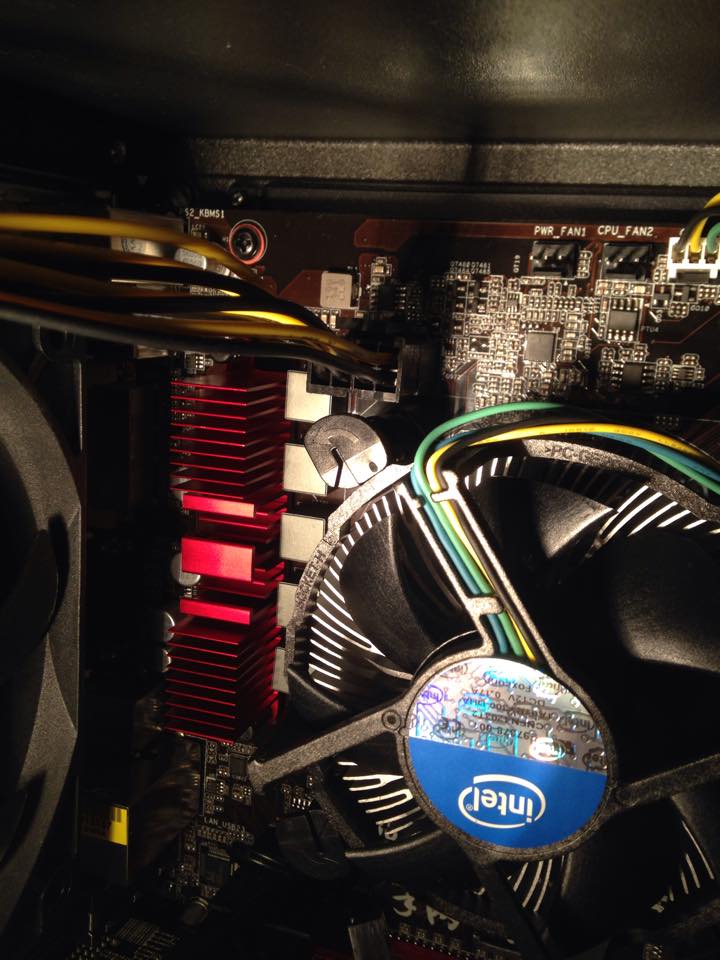

Der 8Pin für die CPU-Zusatzstromversorgung in unmittelbarer Nähe der CPU ist von dir eingesteckt/ angeschlossen worden?



[Carlito53]

Da habe ich die Kabeln für die Lüfter drinne nur die passen da rein.

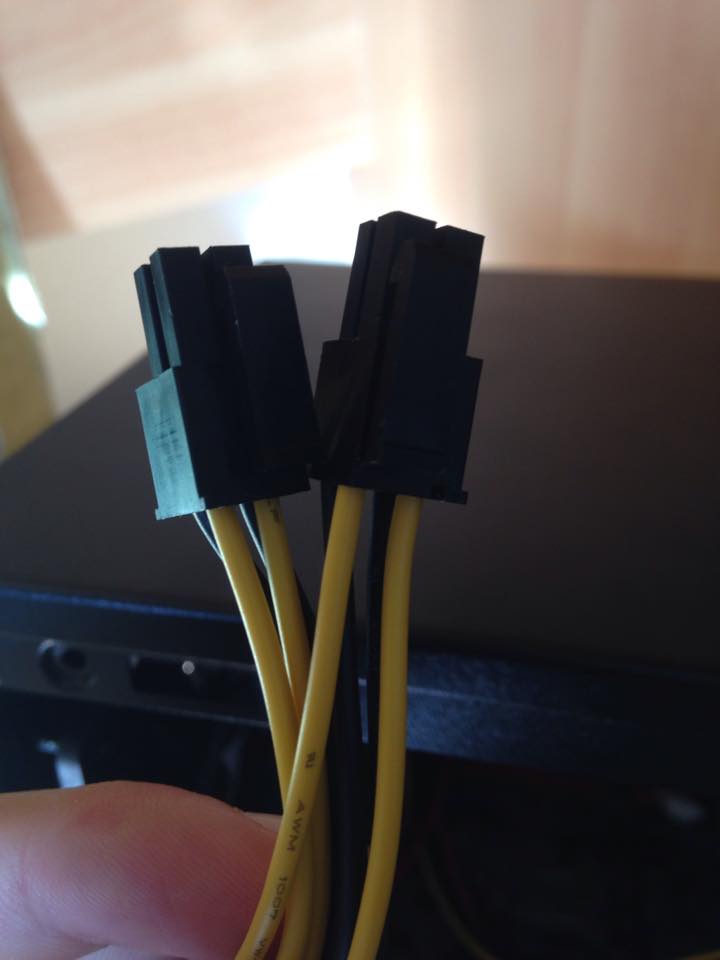

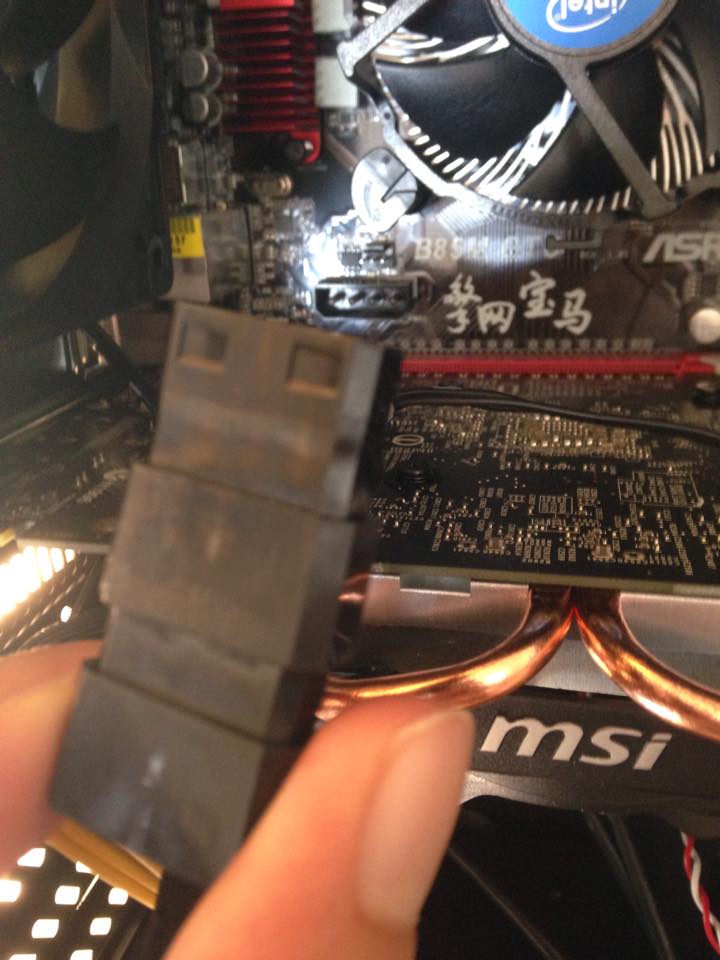

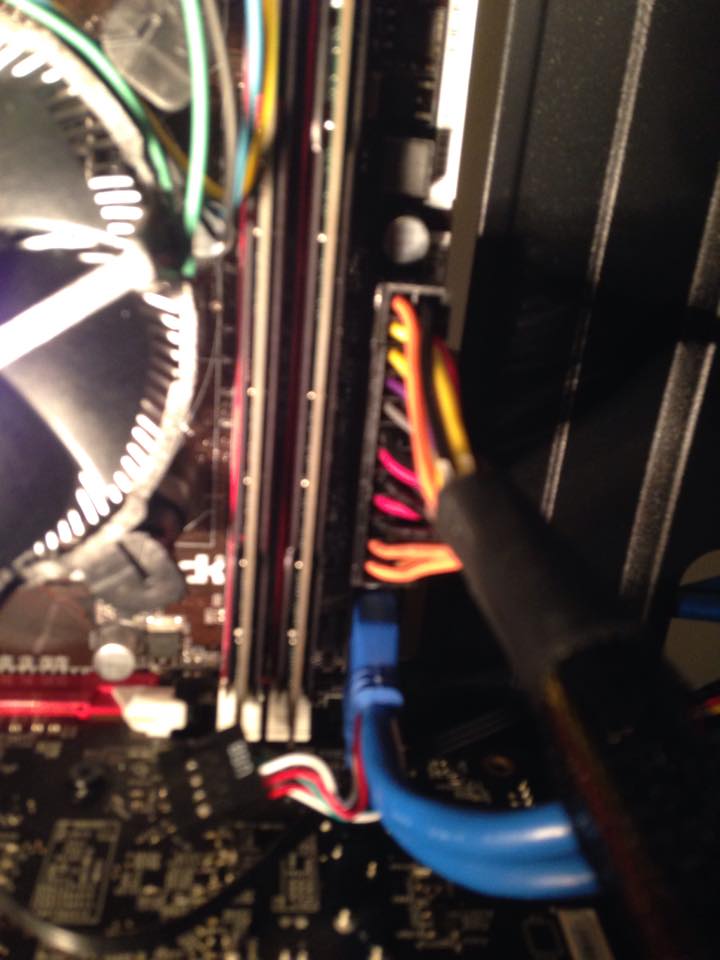

Edit:Ich glaube das sind die hier oder?



[AdoK]

Der andere 4 Pin braucht nicht angeschlossen werden. Es sei denn du hast 3 und mehr Grafikkarten bei dir im System verbaut - siehe auch im Edit des vorherigen Beitrags.

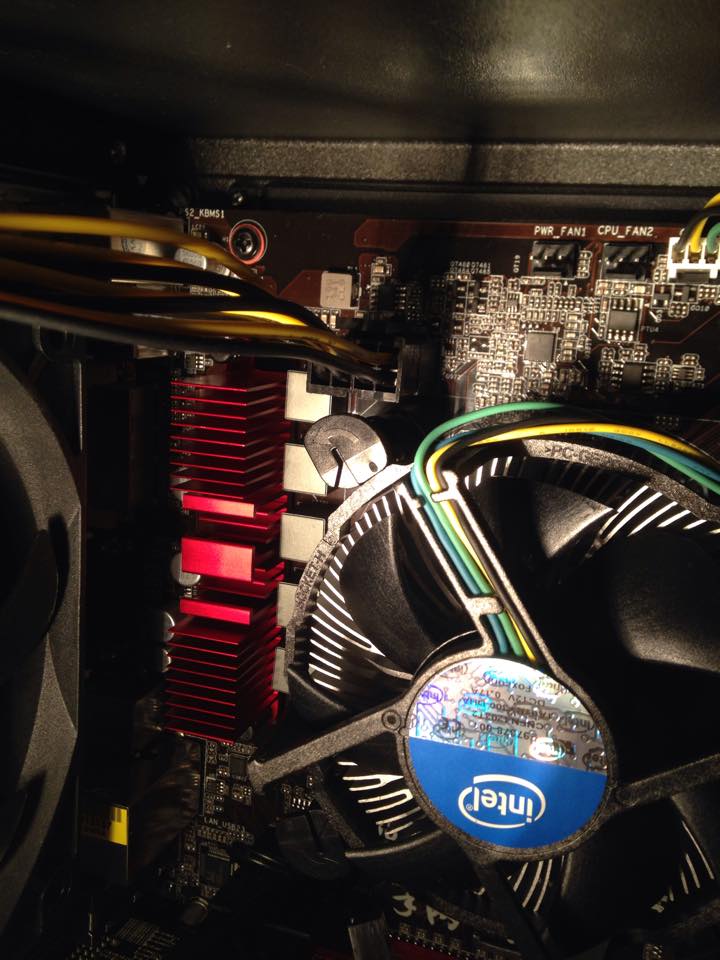

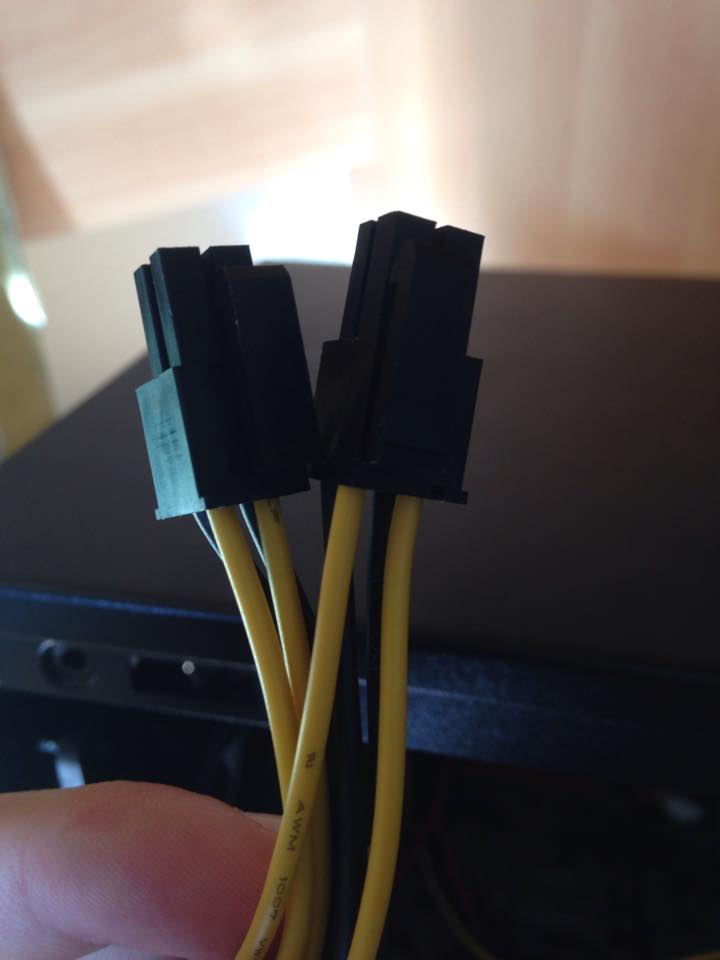

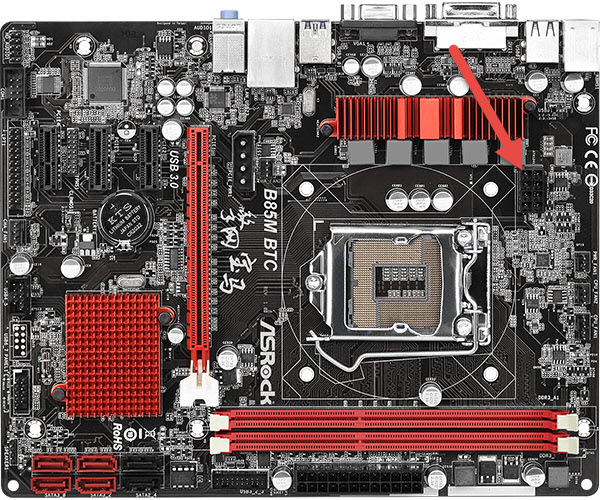

Noch einmal. Der 8 Pin für die CPU-Zusatzstromversorgung in unmittelbarer Nähe der CPU - siehe Bild unten - ist von dir eingesteckt/ angeschlossen worden?



[Carlito53]

Zitat entfernt

Ja genau das habe ich da angeschlossen


Funktioniert hab das hinbekommen.Danke,nal schon ob noch ein Problem auftachen wird
