RGB-Lüfter wie anschließen?

[Shaav]

Moin,

ich habe ein X570I Gaming Wifi und möchte drei Lüfter an das Mainboard anschließen.
Sehe ich das richtig, dass ich zum Anschluss der LEDs den Anschluss auf Seite "1-14" der Betriebsanweisung des Mainboards nutzen kann? An diesen würde ich dann den mitgelieferten Adapter hängen, an welchem wiederrum die drei Lüfter hängen.

Um die Lüfter anzuschließen, brauche ich sicherlich noch zusätzlich einen Adapter, damit ich mehrere Lüfter am selben PWM-Anschluss anschließen kann, oder? Von den drei benötigten sind nur zwei frei.

Danke für eure Hilfe,
Shaav



[CaptainPicard]

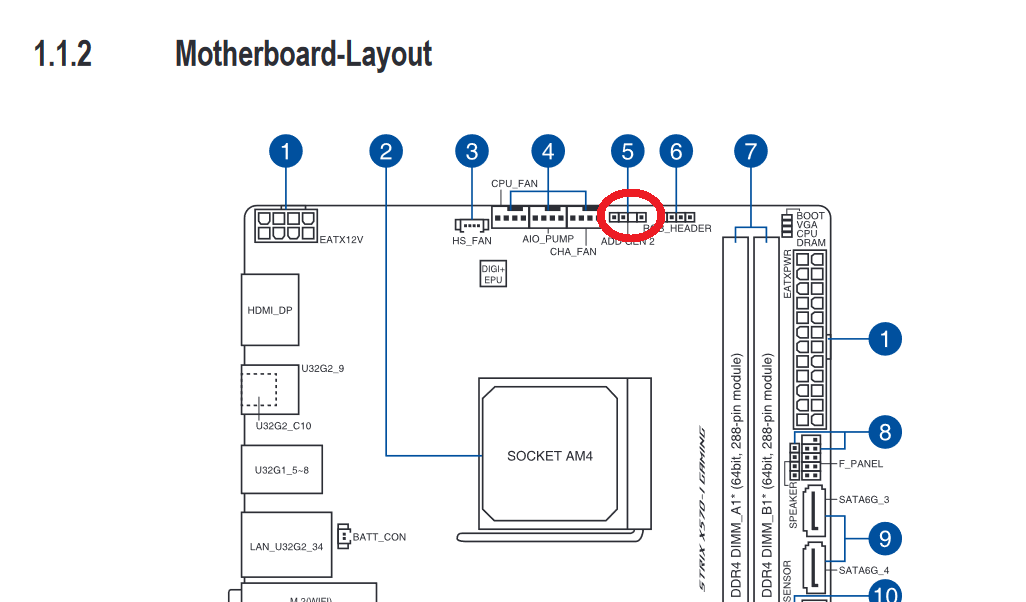

ARGB soll wohl an Nr 5.



[motorazrv3]

die Lüfter

Welche sind es denn genau?
Bei RGB am PC unterscheidet man 5V und 12V RGB, diese sind nicht untereinander kompatibel.
Also genau schauen, welchem RGB Header du brauchst, dein MB scheint laut Schema über mir beides zu bieten.

Ergänzung (16. Mai 2023)

einen Adapter, damit ich mehrere Lüfter am selben PWM-Anschluss anschließen kann, oder? Von den drei benötigten sind nur zwei frei.

Kommt darauf an. Arctic ARGB Lüfter zum Beispiel bieten schon eine Verlängerung (Daisy Chain).
Ansonsten ja, benötigst du zum Beispiel einen Y-Adapter.



[Shaav]

Lüfter sind die

be quiet! Light Wings White PWM High-Speed, 3er-Pack, LED-Steuerung, 140mm​

Einfach auf den Link klicken



[CaptainPicard]

Stimmt. Das Board hat 5V. Bei den verlinkten Lüftern steht 7-13.2V Betriebspannung und als der Hub gibt 5V aus.
Sollte passen.

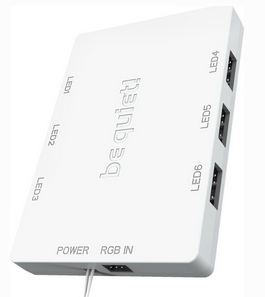

LED-Controller/Adapter Synchronisierungs-Anschluss via 3-Pin ARGB (+5V/DATA/GND), Lüfter/LED-Anschlüsse: 6x 3-Pin ARGB (+5V/DATA/GND), Stromversorgung: 4-Pin Molex, Modell: be quiet! ARGB Hub



[di26]

Bei den verlinkten Lüftern steht 7-13.2V

Das bezieht sich nur auf die Lüfter. Die ARGBs laufen mit 5V.



[motorazrv3]

be quiet! Light Wings White PWM High-Speed, 3er-Pack,

Die sind ARGB und bringen einen eigenen RGB HUB mit für 6 Lüfter, wenn ich das jetzt richtig sehe.

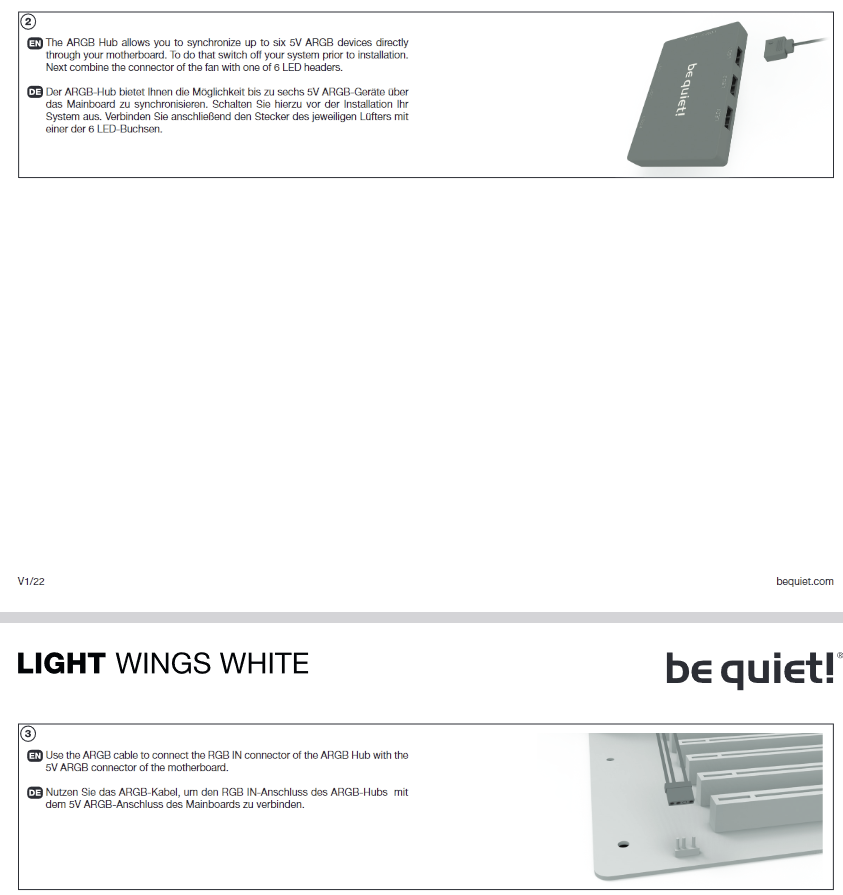

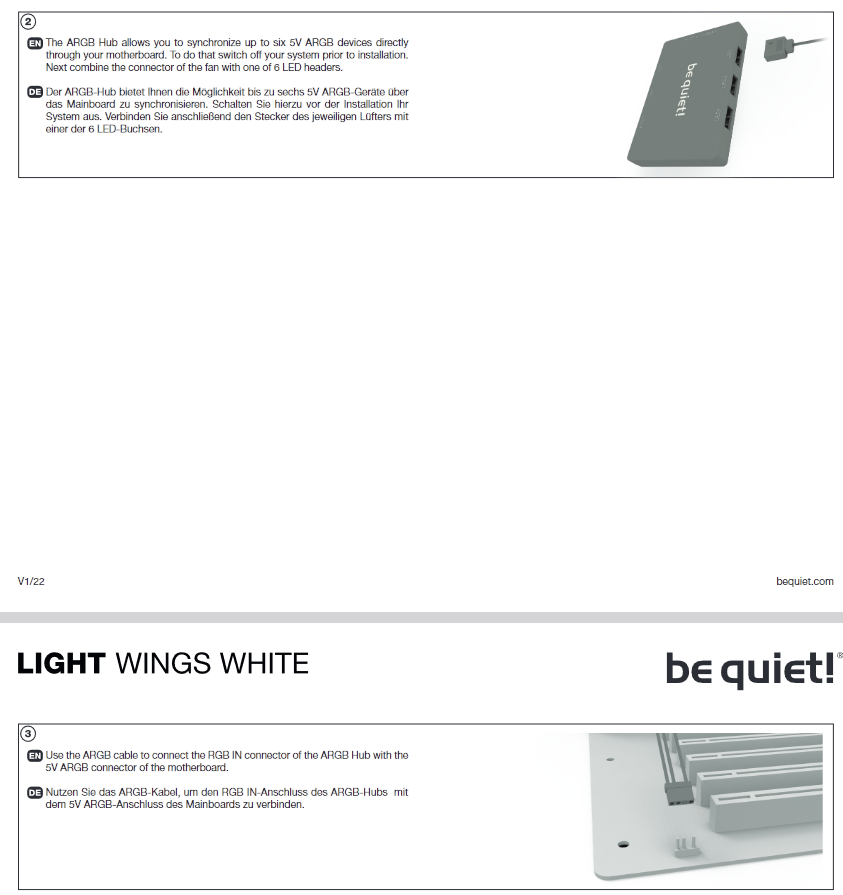

Spontan, ohne ins Manual geschaut zu haben, musst du vom ARGB des MB in den RGB IN des HUBs.



[CaptainPicard]

@di26 Joooo, wie ich geschrieben habe: der Hub gibt 5V



[Shaav]

Ok,

also 3x RGB über das Hub an den 5V-ARGB-Anschluss des Mainboards
und die 3x Lüfter über Y-Stecker an einen PWM-Anschluss des Mainboards.

Ich glaube jetzt haben wir es



[motorazrv3]

Ich glaube jetzt haben wir es

Korrekt.

Ergänzung (16. Mai 2023)

3x Lüfter über Y-Stecker an einen PWM-Anschluss des Mainboards.

Beachte nur, dass du den Header des MBs nicht mit deinen 3 Lüftern überlastest.
Die Daten stehen im Handbuch zum Board und bei den Lüftern.

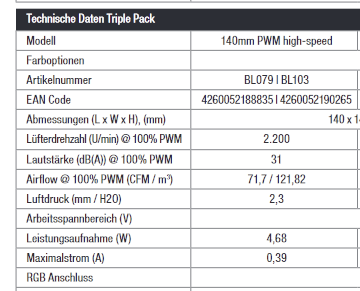

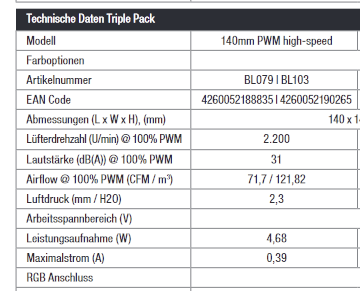

Also 3 Lüfter an einem Header (bei max. Belastung) bist du knapp drüber --> 14.04 Watt / 1.17 Ampere.



[Shaav]

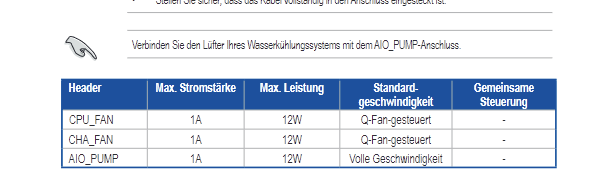

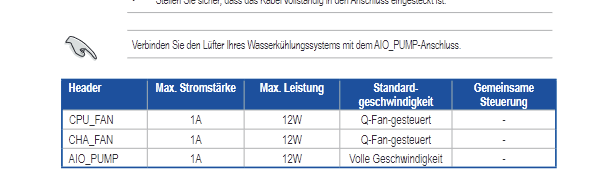

Danke für den Tipp. 12W schaffen die Anschlüsse. Das hätte nur für zwei Lüfter ausgereicht.



[Skudrinka]

Also 3 Lüfter an einem Header (bei max. Belastung) bist du knapp drüber --> 14.04 Watt / 1.17 Ampere.

Guter Hinweis, ja.
Aber.. Als Gedanke, werden die Lüfter je bei 100% laufen?
Wäre mir persönlich zu laut.
Daher, wenn sie abgeregelt sind, kannst auch 3 Lüfter an einem Port anschließen..
