RGB Synchonisation X470 Ultra + Shadow Base 800 FX

[Froz0ne]

[Bitte fülle den folgenden Fragebogen unbedingt vollständig aus, damit andere Nutzer dir effizient helfen können. Danke! ]

1. Nenne uns bitte deine aktuelle Hardware:
(Bitte tatsächlich hier auflisten und nicht auf Signatur verweisen, da diese von einigen nicht gesehen wird und Hardware sich ändert)

• Prozessor (CPU): Ryzen 7 5800X
• Arbeitsspeicher (RAM): 32GB DDR4 3600 Crucial
• Mainboard: Gigabyte X470 Ultra Gaming
• Netzteil: Corsair RM 750
• Gehäuse: Be Quiet Shadow Base 800 FX
• Grafikkarte: PowerColor Radeon 7800 XT
• HDD / SSD: Samsung 980 Pro 2TB
• Weitere Hardware, die offensichtlich mit dem Problem zu tun hat (Monitormodell, Kühlung usw.):

2. Beschreibe dein Problem. Je genauer und besser du dein Problem beschreibst, desto besser kann dir geholfen werden (zusätzliche Bilder könnten z. B. hilfreich sein):
Benötige Hilfe, wie ich die RGB Synchronisation zwischen Mainboard und Gehäuse herstellen kann, vermutlich wird einfach ein Adapter- Kabel benötigt.

3. Welche Schritte hast du bereits unternommen/versucht, um das Problem zu lösen und was hat es gebracht?
Ein wenig geguckt, aber ich bin mir unsicher.


P.S.: Beachte auch die verschiedenen angepinnten Themen und die Forensuche. Möglicherweise findest du da bereits die Lösung zu deinem Problem.



[Nordwind2000]

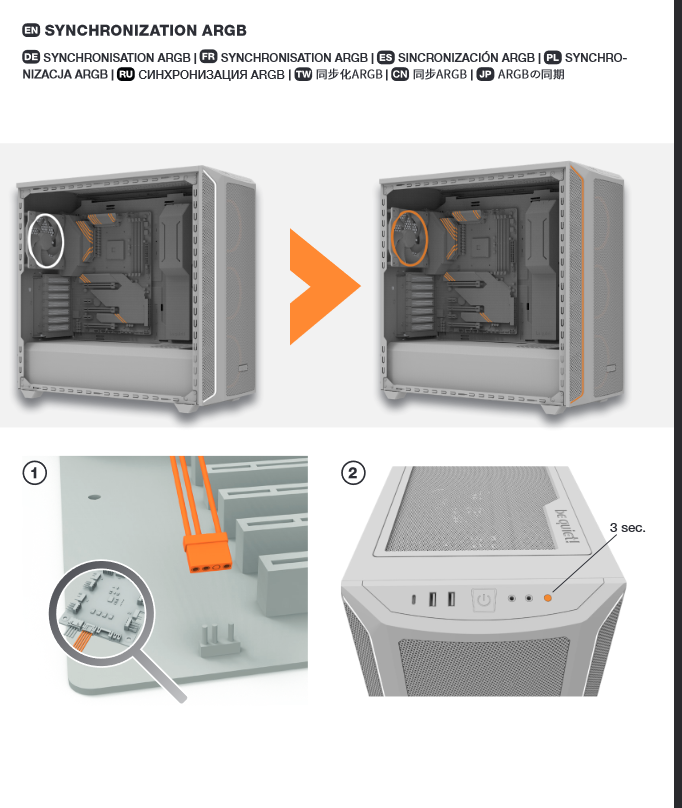

Ich gehe davon aus, dass bequiet ein 3-Pin ARGB-Kabel im Gehäuse integriert hat und du musst es nur an den passenden Header anschließen. Danach musst du, wie beschrieben vorgehen.



[digdib]

Hallo, habe selbst vor ein paar Tagen mein System in das Shadow Base 800 FX eingebaut. Das Gehäuse hat auf jeden Fall ein ARGB-Kabel zum Anschluss für das Mainboard. Das Gehäuse hat ja einen ARGB/PWM Hub. Und da ist das Kabel dran.

Aber Achtung! Das ist ARGB! Also 3Pin mit 5V! Dein Mainboard hat wohl nur RGB mit 12V. Das passt nicht zusammen!

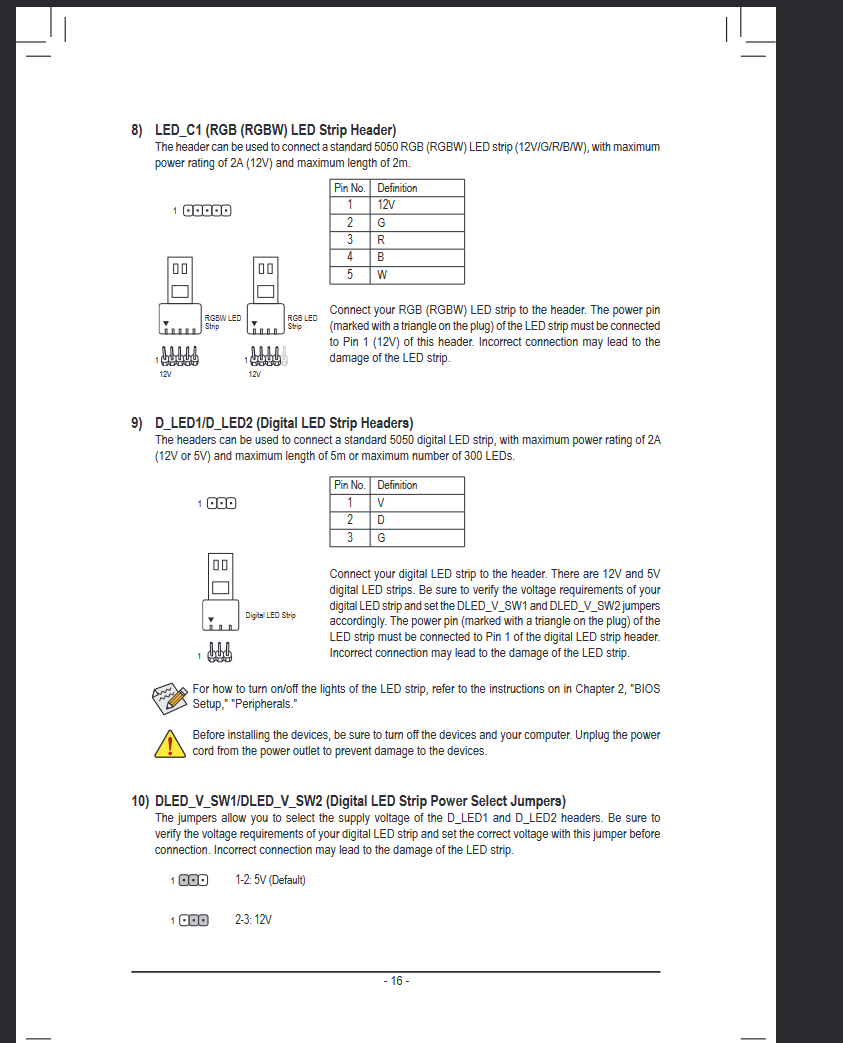

Ah, ich sehe gerade Gigabyte hat für ARGB einen eigenen Stecker auf dem Board. Da brauchst du wohl einen Adapter von diesen 3Pin auf dem Board auf den normalen 3 Pin ARGB (der aber 4 Pins breit ist)

https://www.amazon.de/Adapterkabel-für-Gigabyte-Motherboard-3-polig-Stück-Schwarz/dp/B088ZGRN1V



[Froz0ne]

Danke @digdib , habe mir das Kabel bestellt.



[Froz0ne]

Hier ein kurzer Abschlussbericht, falls irgendjemand über den Thread stolpert und ähnliche Probleme hat.

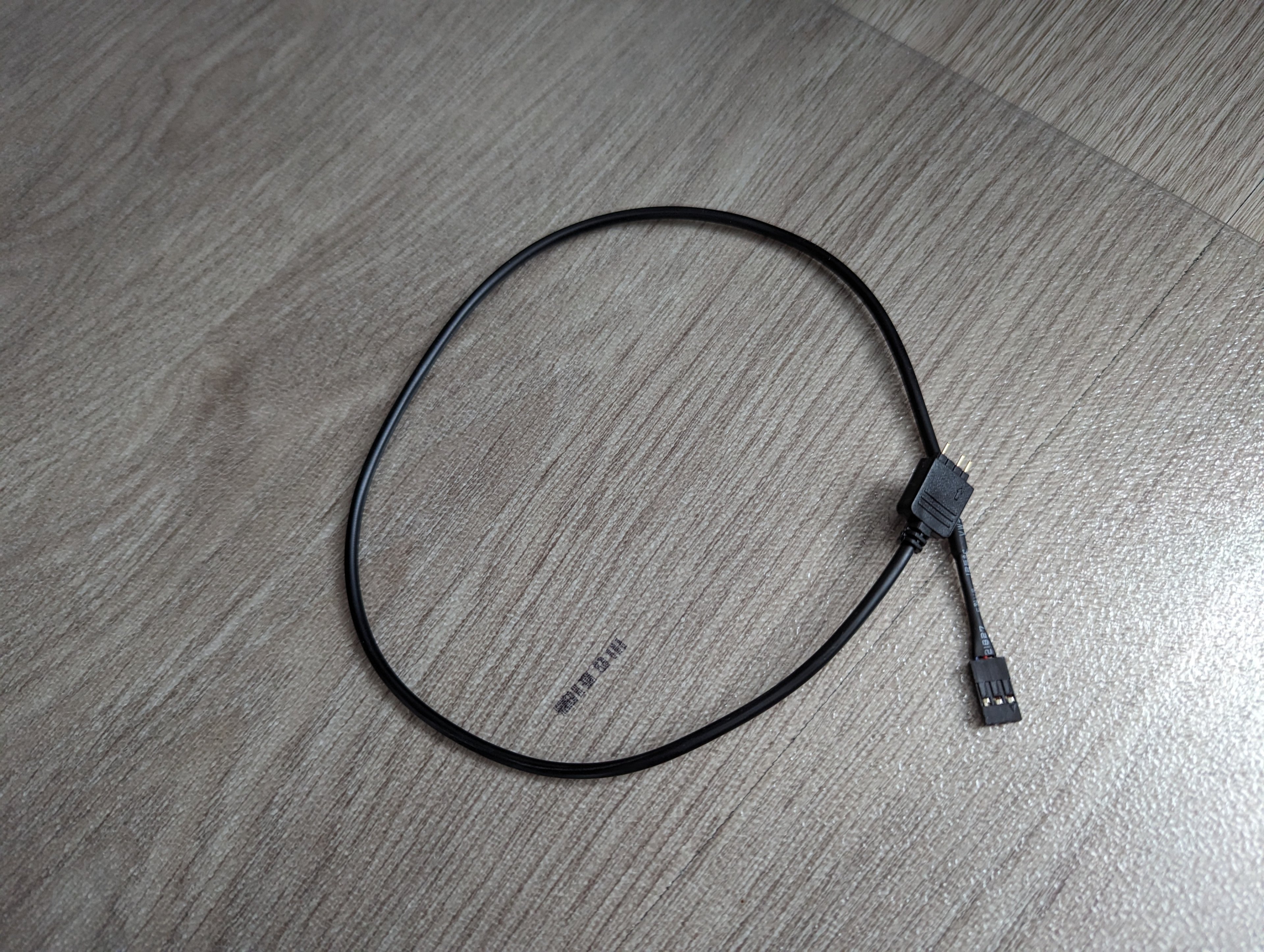

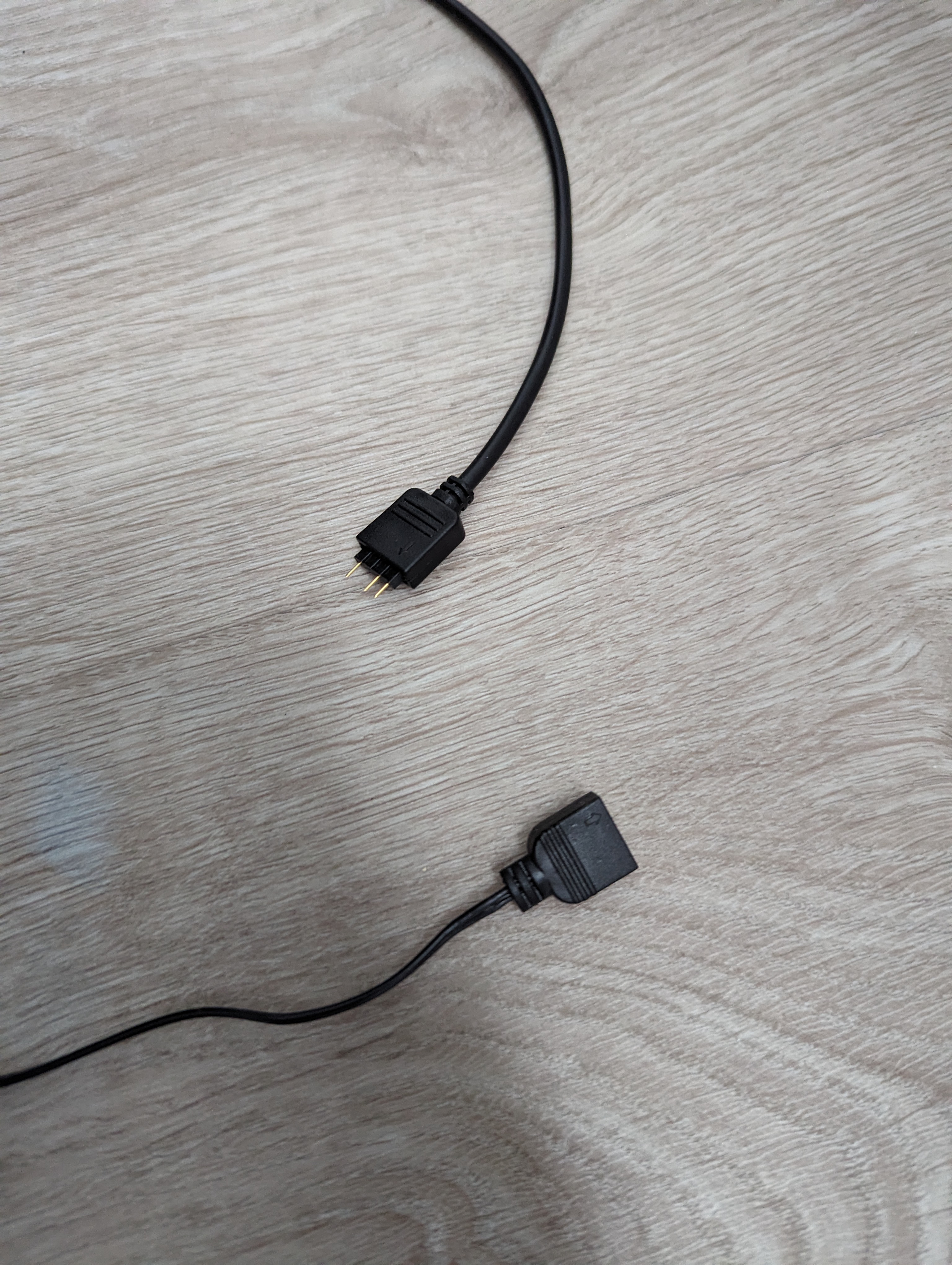

Kabel bestellt, es sieht so aus.

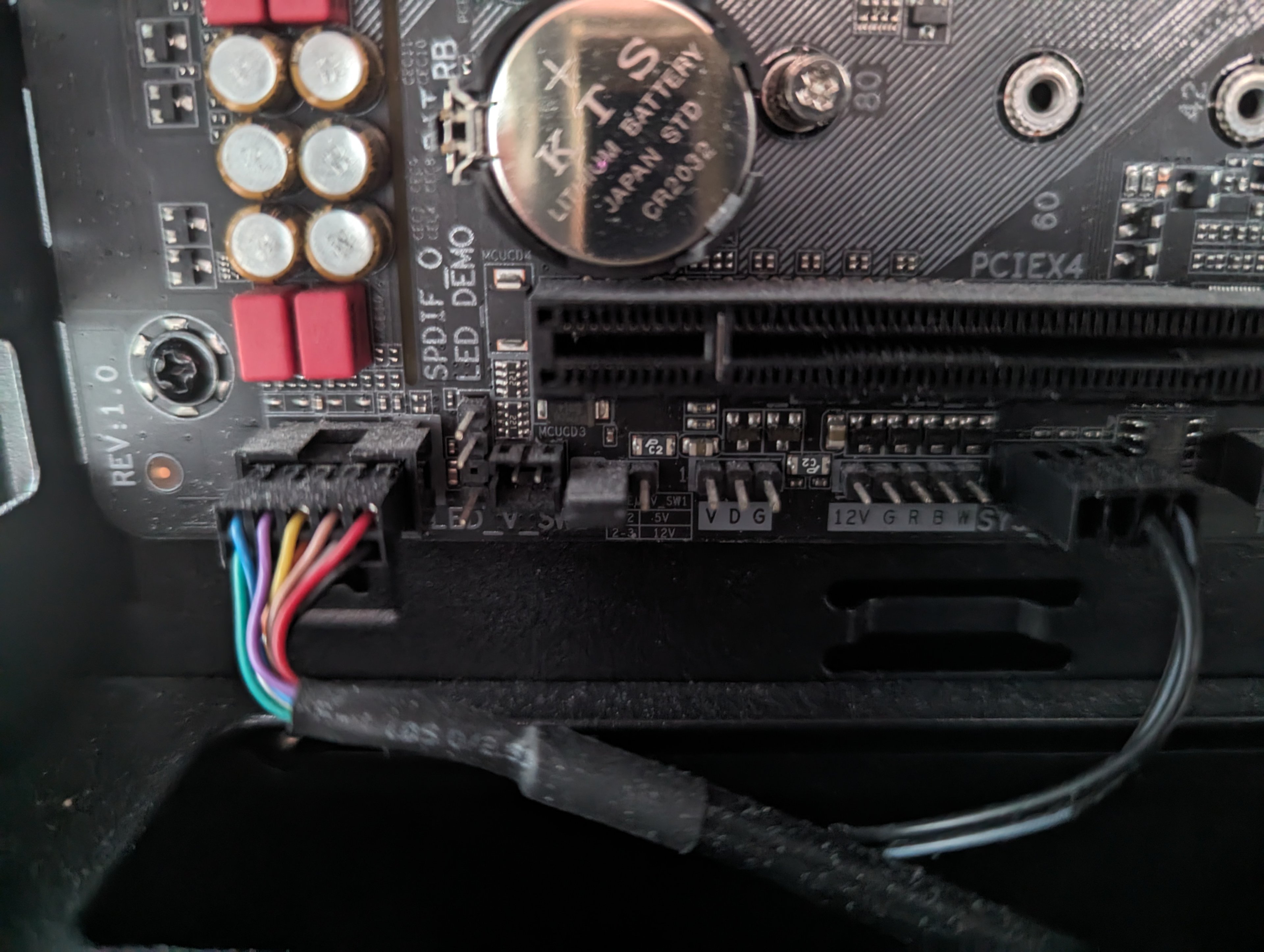

Am Mainboard am 3-Pin D_Led (VDG) angeschlossen und vorher sichergestellt, dass der Jumper für 5V auf Pin 1-2 sitzt.

Kabel für die Synchronisation mit dem Mainboard auf das Adapterkabel gesetzt.

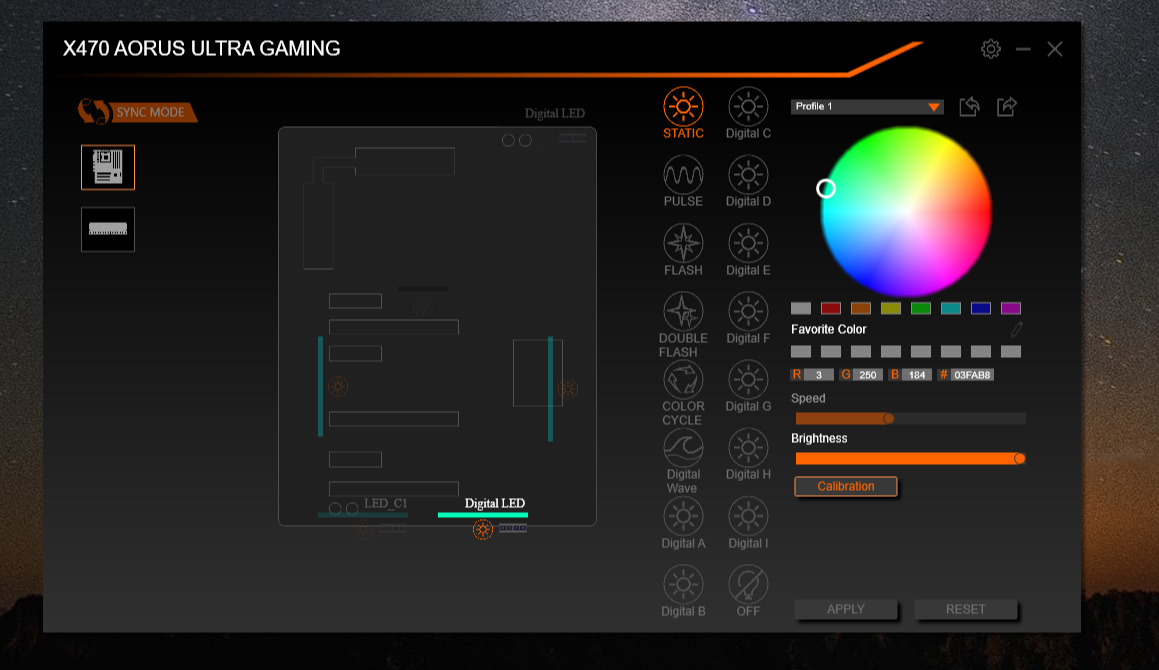

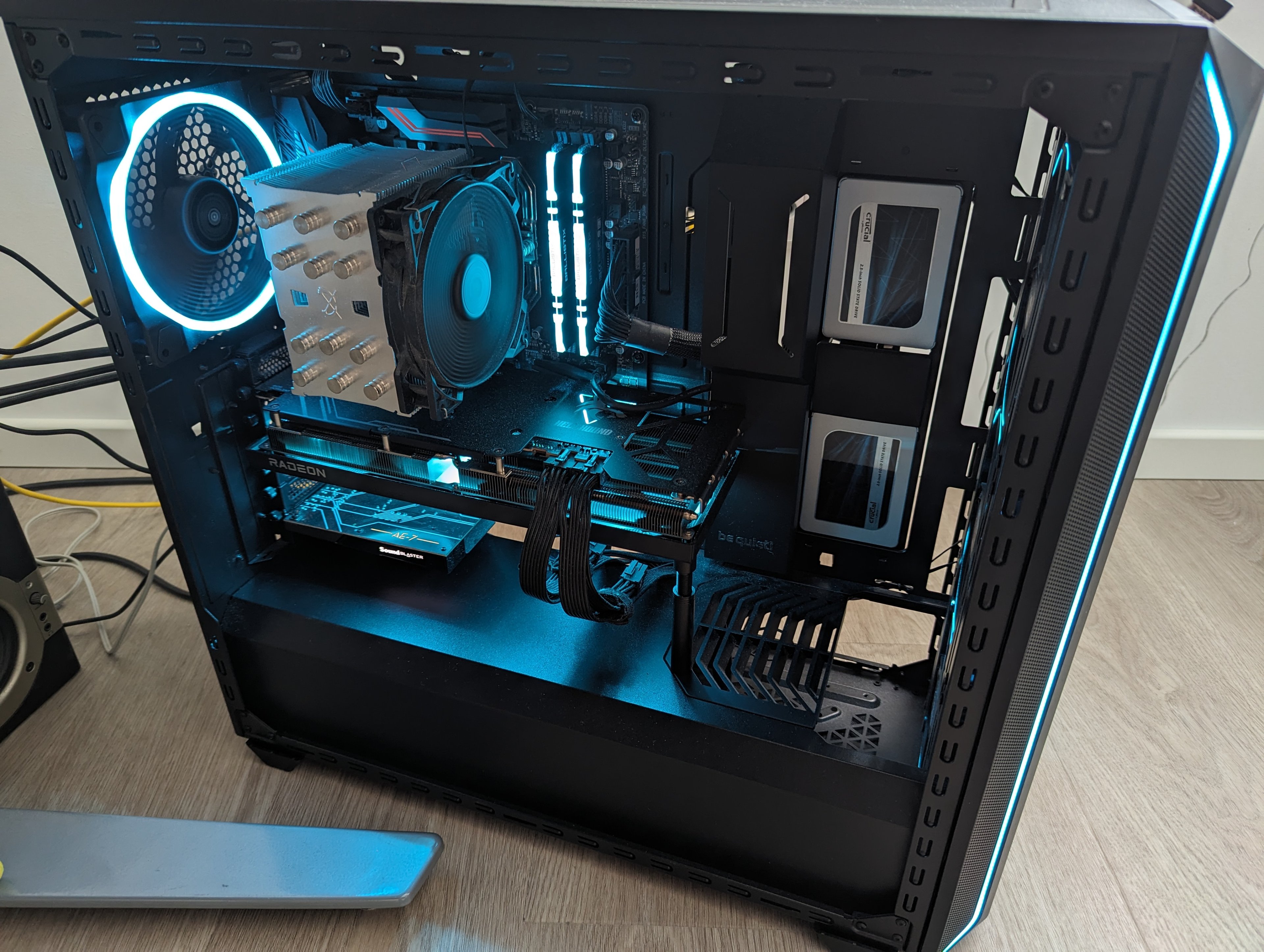

Das Endergebnis sieht jetzt so aus und lässt sich wunderbar über Digital LED im BIOS oder der RGB-Fusion Software steuern.

Danke für die Aufmerksamkeit.
