Ring Doorbell verdrahten

[Fabo90]

Hallo liebes Forum,

Ich hoffe, ihr könnt mir helfen?! 😃

Ich habe eine Ring doorbell Video Doorbell 3. Diese wird aktuell über einen Akku mit Strom versorgt. Als Gong habe ich den Ring Chime 2.

In meinem Haus gibt es allerdings einen installierten Türgong. Ich würde gerne, dass die Ring über die Leitung Strom bekommt und nicht über den Akku. Ob der bereits vorhandene Türgong klingelt oder nicht ist mir egal, lediglich möchte ich eine Stromversorgung.

In der alten Klingel sind einige Drähte, wofür weiß ich nicht.

Ich habe einen Klingeltransformator.

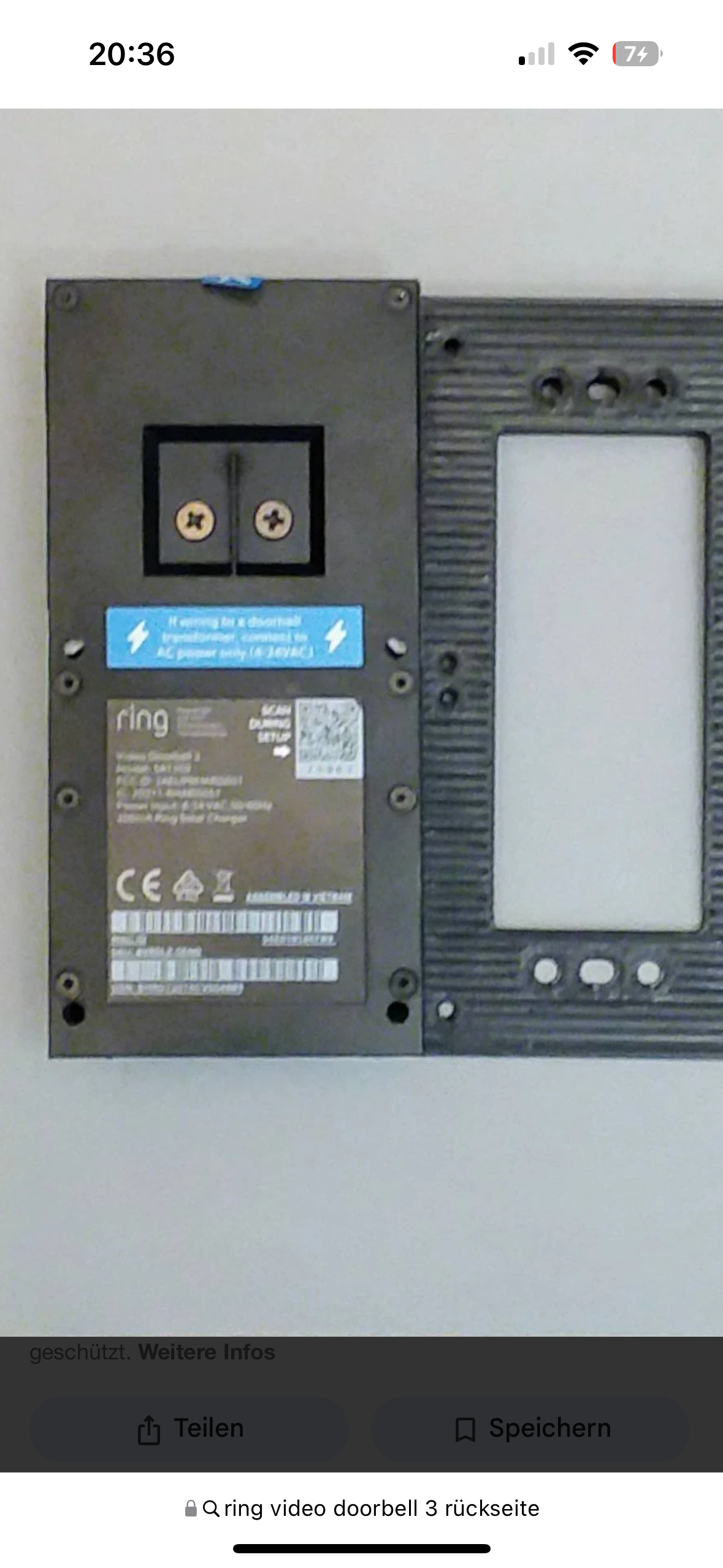

Ich füge Bilder vom Transformator und von der Klingel bei.

Was kann man hier machen?

Danke



[BFF]

Steht das nicht im Handbuch?

Wenn das Teil hinten die zwei Schrauben hat, kannst Du da die beiden Draehte vom Klingelknopf dran machen. Stell sicher das mindestens 8V ankommen.

Hast Du mal ein Bild von der Rueckseite Deiner DoorBell?



[Fabo90]

Mich irritieren die ganzen Kabel an der bisherigen Klingel… ich weiß nicht, welche zum Knopf gehen und welche zum Transformator gehen .



[BFF]

Du klemmst doch eh nur die beiden Draehte vom Klingelknopf an. Der Rest wird m.E. garnicht angefasst.

Ergänzung (2. Januar 2025)

Das da im Bild der Klingel sieht aus als ob da wer die roten Draehte verlaengert hat.

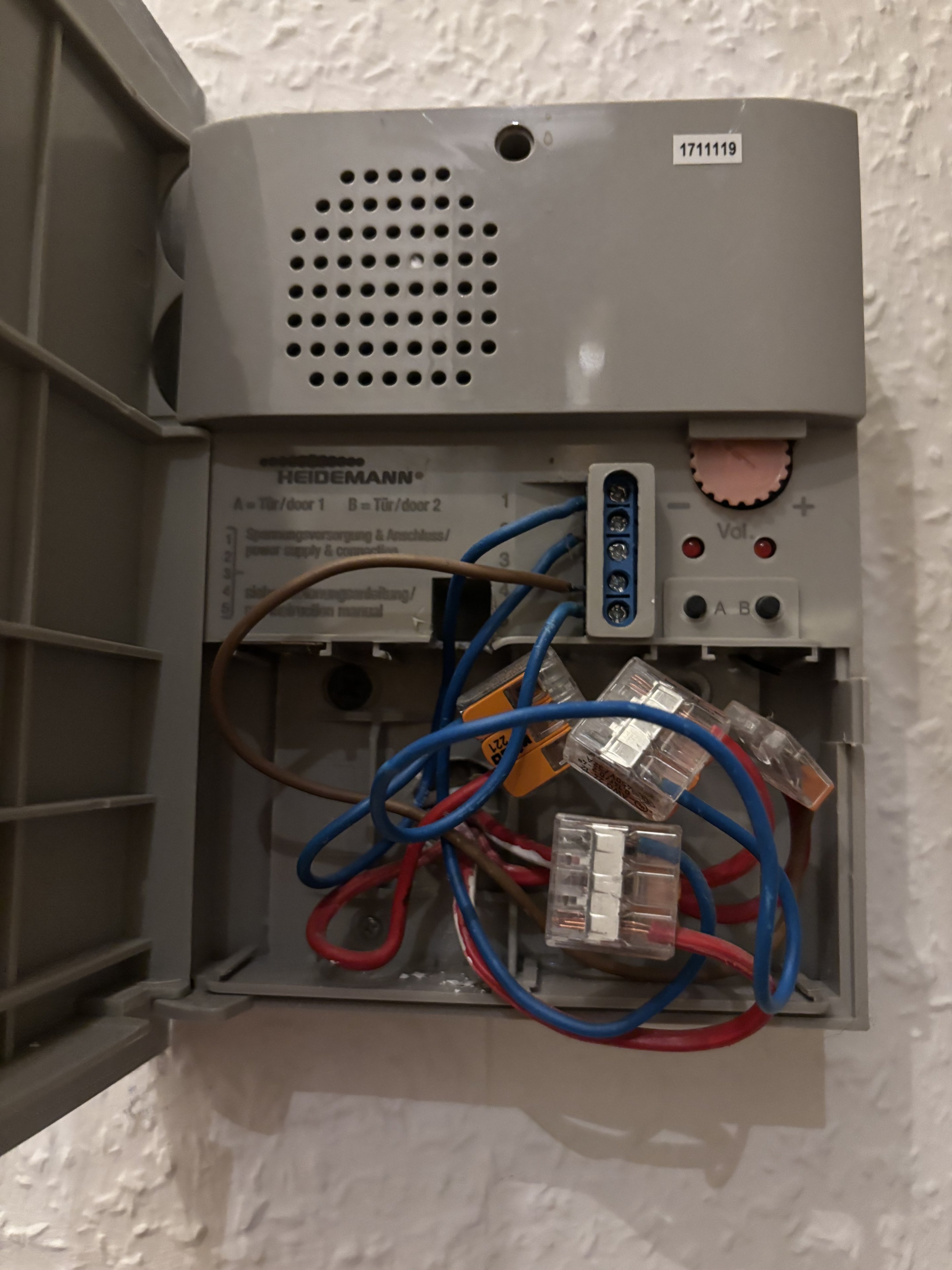

Was an Klemme 1 und 2 ist (2x blau) geht zu zwei Wagoklemmen und von da aus mit 2 roten in die Wand zum Trafo. 4 (braun) und 5 (blau) geht auch zu zwei Wago und von da zu den anderen roten und von da zum Klingelknopf.



[Fabo90]

Welche muss ich denn nun an die Ring anschließen? Ja, denke auch, dass die Kabel verlängert wurden.

Ich möchte ja, dass die Ring Strom bekommt, der Gong muss nicht unbedingt funktionieren



[WhiteHelix]

Das Bild mit den Wagos ist doch der Gong innen, oder? Hast du ein Multimeter? Miss dir mal da raus, auf welchen Adern die 8V raus kommen. Außen dann auch mehr als 2 Adern die da ankommen?

Rein von der Beschriftung von deinem Gong innen (also falls der das ist), sind Klemme 1 und 2 deine 8V vom Klingeltrafo, zumindest an der Stelle.



[Fabo90]

Draußen kommen definitiv nur 2 Kabel an!



[BFF]

Und an das Paar kommt die Doorbell.
Wenn Du die vorhandene Klingel nicht bimmeln lassen willst. Kannst Du das Paar was vom Trafo (1 und 2) mit dem Paar was zum Knopf geht (4 und 5) verbinden. Also alle Wago ab. Dann eine Wago mit 1 und 4, zweite Wago mit 2 und 5. Damit sollten die 8V direkt am Klingelknopf /Doorbell landen.
