Router - 1. Switch (UpLink-Port) - 2. Switch (UpLink-Port)

[NilsG]

Moin zusamen!

Ich habe eine neue FritzBox 7590 erhalten und baue gerade mein Netzwerk neu auf, bzw. erweitere es.

Vom Router möchte ich in den 1. Switch (hat 2x UplinkPort) und von da weiter in den 2. Switch (Hat 2x UplinkPort).
Ich bin allerdings unsicher ob per Crossover-Kabel oder nicht?!

Wäre das so richtig:

Router - CrossOver-Kabel - Uplink Port Switch #1
Uplink-Port Switch #1 - 1:1-PatchKabel - Uplink-Port Switch #2


Alternativ #1:
Router - CrossOver-Kabel - Uplink Port Switch #1
Uplink-Port Switch #1 - CrossOver-Kabel - Uplink-Port Switch #2

Alternativ #2:
Router - 1:1-Patch-Kabel - normaler Port Switch #1
normaler Port Switch #1 - CrossOver-Kabel - Uplink-Port Switch #2

Alternativ #3:
Router - 1:1-Patch-Kabel - normaler Port Switch #1
normaler Port Switch #1 - CrossOver-Kabel - normaler Port Switch #2

Alternativ #4:
Router - 1:1-Patch-Kabel - normaler Port Switch #1
normaler Port Switch #1 - 1:1-Patch-Kabel - Uplink-Port Switch #2

Alternativ #5:
Router - CrossOver-Kabel - normaler Port Switch #1
normaler Port Switch #1 - 1:1-Patch-Kabel - Uplink-Port Switch #2

Alternativ #6:
Router - CrossOver-Kabel - normaler Port Switch #1
Uplink-Port Switch #1 - 1:1-Patch-Kabel - Uplink-Port Switch #2

Alternativ #7:
Router - CrossOver-Kabel - normaler Port Switch #1
Uplink-Port Switch #1 - CrossOver-Kabel - Uplink-Port Switch #2



Danke für Eure Hilfe!

Nils



[kartoffelpü]

Ich bin allerdings unsicher ob per Crossover-Kabel oder nicht?!

Ist egal, seit 1000BaseT gehört Auto MDI-X zum Standard dazu.
Die Ports erkennen selber und können intern umschalten.



[MetalForLive]

Du brauchst heut zu Tage keine Corssoverkabel mehr, jeder moderne Switch erkennt auf welchen Adern gesendet wird und stellt sich entsprechend ein.
Einfach ein normales Patchkabel nehmen und gut ist.
Solange du keinen Loop steckst sollte das so passen



[NilsG]

Ok, aber beide haben ja explizit einen (bzw. 2x Uplink) - das verwirrt mich.
Da diese "schneller" sind würde ich die auch nutzen wollen.



[kartoffelpü]

Sind sie schneller? Du hast keinen Switch genannt sondern nur die Fritzbox.

E: selbst wenn sie 2,5GBit (oder mehr) können sollten, die FBox hat trotzdem nur 1GBit-Ports...



[NilsG]

Sorry, mein Fehler ...



[kartoffelpü]

Wer kennt ihn nicht, den bekannten Switchhersteller Yuanley...

Der Switch hat noch 10/100er Ports? Ich würd mir was anderes besorgen...
Und benötigst du überhaupt VLANs und PoE?



[NilsG]

Der Switch #1 (aus 2019) hat 10/100 der Switch #2 (der neue) hat 10/100/1000

Das ist doch Standard?!



[kartoffelpü]

Hups, sorry. Da hab ich irgendwie die 1000 bei den linken Ports übersehen.
Aber schneller sind die Uplinks dann ja trotzdem nicht...



[NilsG]

Ich würde aber gerne die PoE Ports frei bzw. anderweitig nutzbar haben!



[kartoffelpü]

Dann mach das doch einfach.
Ob du nun spezielle Uplinkports und/oder Crossoverkabel nutzt spielt erst mal keine Rolle.



[Wilhelm14]

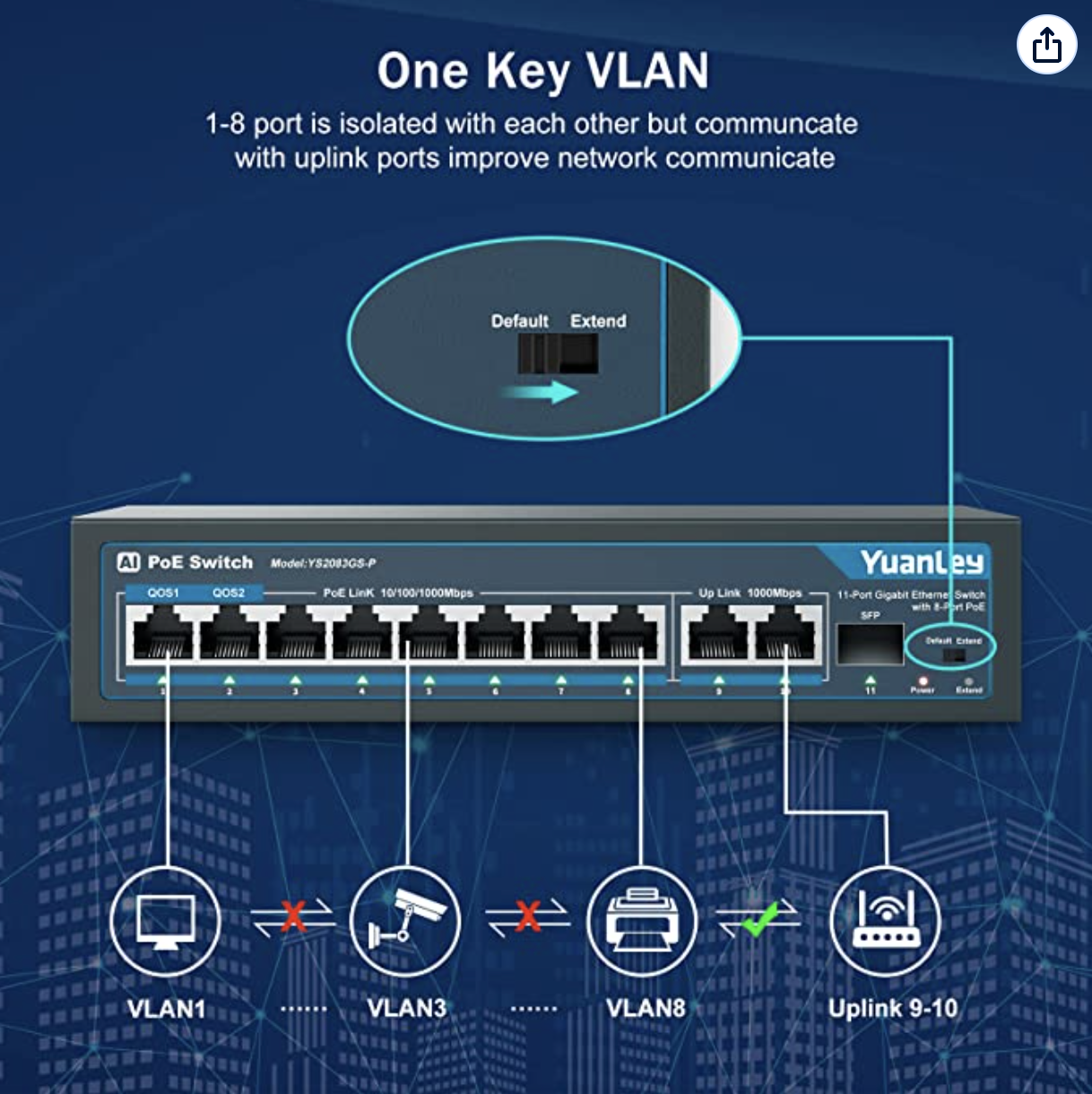

Das scheint portbasiertes VLAN zu sein.
https://www.amazon.de/YuanLey-Gigabit-Verwalteter-Ethernet-Detection/dp/B08PJPX47D
Laut Text scheinen sich Port 1-8 nicht "sehen" zu können, gehen aber gemeinsam auf die Uplinks.
Du müsstest schon wissen, was du vorhast, ob du das so brauchst.
Du müsstest die Dokumentation lesen, sofern vorhanden und korrekt.
Oder im Webinterface des Switch stöbern.



[NilsG]

Was ist "portierbares VLAN"?
Webinterface hat die Kiste nicht:

"Nicht Verwalteter"​

Ergänzung (5. März 2023)

Naja, was ich brauche:

• PoE an den Ports für Kameras
• bestmögliche Geschwindigkeit zu Geräten, aber eben auch untereinander



[chrigu]

Wenn ich deutsch - Chinesisch und dann auf englisch übersetzen lasse heisst es mobiles vlan oder Portable vlan
Also tragbares vlan. Frag den Hersteller was er damit Meint. Als Übersetzer empfehle ich deepl
Der Schalter lässt vermuten, das 1/4/8 getrennt werden und nicht mit dem uplink kommunizieren



[rezzler]

Was ist "portierbares VLAN"?

Port-Basiertes VLAN. Alle Daten von einem LAN-Port landen dann im (konfiguriertem) VLAN. Da die VLAN-"Konfig" bei dem Switch aber aus einem simplen Schiebeschalter besteht würd ich mir da nichts von erwarten.



[Wilhelm14]

Normalerweise kann z.B. ein Rechner an der Fritzbox LAN2 einen anderen an LAN3 sehen und sich mit dem verbinden. "Größere" Switche können das nun verhindern. Die Ethernet-Frames werden markiert (tagged), sodass sich nur Geräte innerhalb des VLANs sehen. Das geht portübergreifend. dann gibt es noch untagged VLAN, direkt am Port aka portbasiert. Hier anschaulich erklärt.
https://www.thomas-krenn.com/de/wiki/VLAN_Grundlagen

Was hast du denn überhaupt vor? Wenn dir VLAN gar nichts sagt, hast du vermutlich die falschen Switche. Das portbasierte scheint bei denen fest verdrahtet zu sein, wenn es kein Webinterface gibt.

Edit:

Da die VLAN-"Konfig" bei dem Switch aber aus einem simplen Schiebeschalter besteht würd ich mir da nichts von erwarten.

Guter Hinweis. Du meinst, der Schalter Default/Extend macht portbasiertes VLAN/kein VLAN?



[Mickey Mouse]

die Uplink Ports haben kein PoE, das ist der große Unterschied zum Rest



[NilsG]

Danke, werde mich mal da durchklicken.

Zusammenfassend:
ich kann sowohl Router, als auch die Switches untereinander "gefahrlos" über die Upliunk-Ports mit normalem 1:1 Patch-Kabel verbinden?!



[chrigu]

Definiere „gefahrlos“.
Hat das Teil ein CE mit Nummer? Falls nein würde ich es nichtmal an die Steckdose schliessen



[NilsG]

Nein, das ist alles gut.
Ich meine ohne Störungen im Netzwerk
