[Sammelbestellung] Lötfreie USB-Stecker!

[dermixxer]

Verbindliches Bestellformular

Moin,

auf meiner Suche nach USB-Adaptern, die man nicht löten braucht, bin ich nun endlich fündig geworden.
Wem es genauso geht wie mir und wer sich trotz nicht vorhandener Lötkentnisse schon immer sein eigenes USB-Kabel basteln wollte, der hat mit diesen Adaptern endlich auch eine Chance dazu!

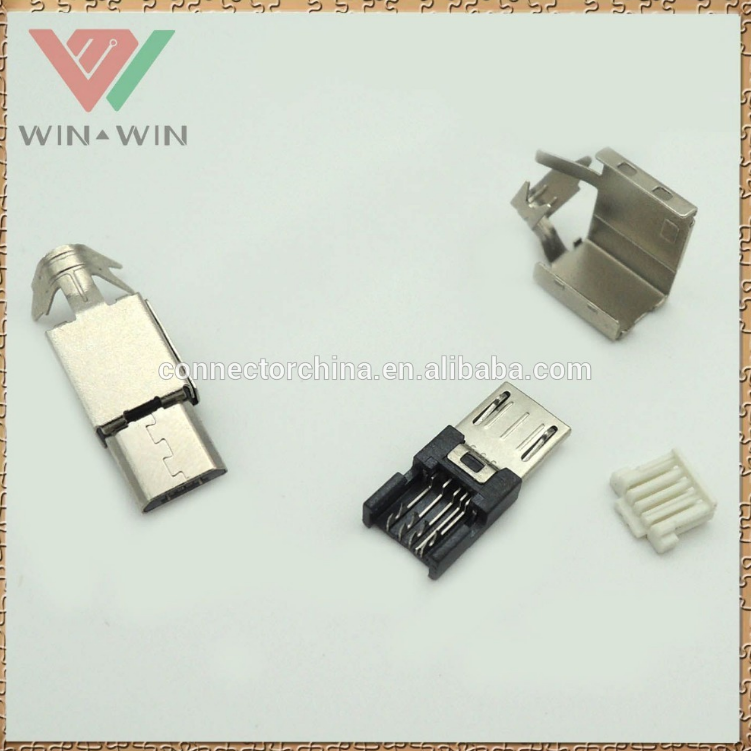

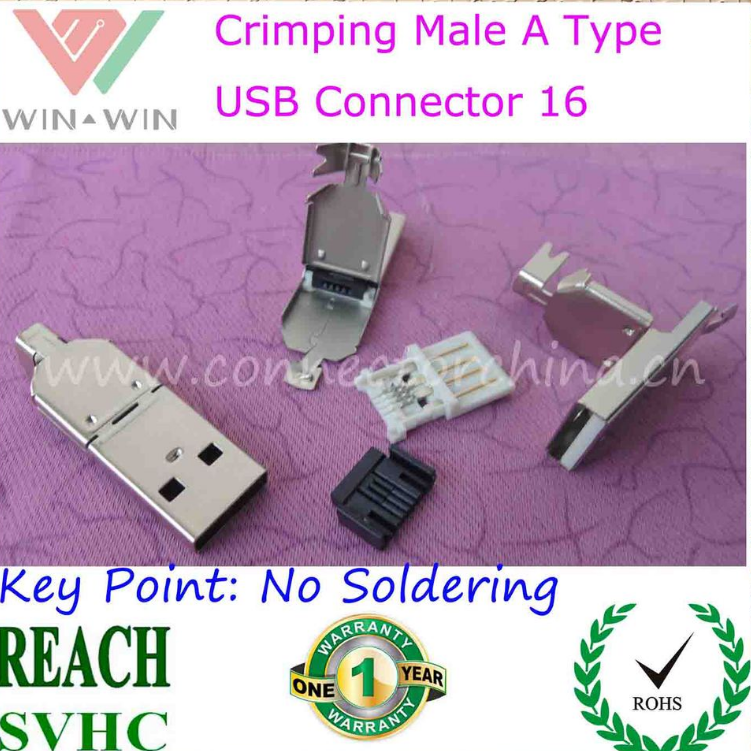

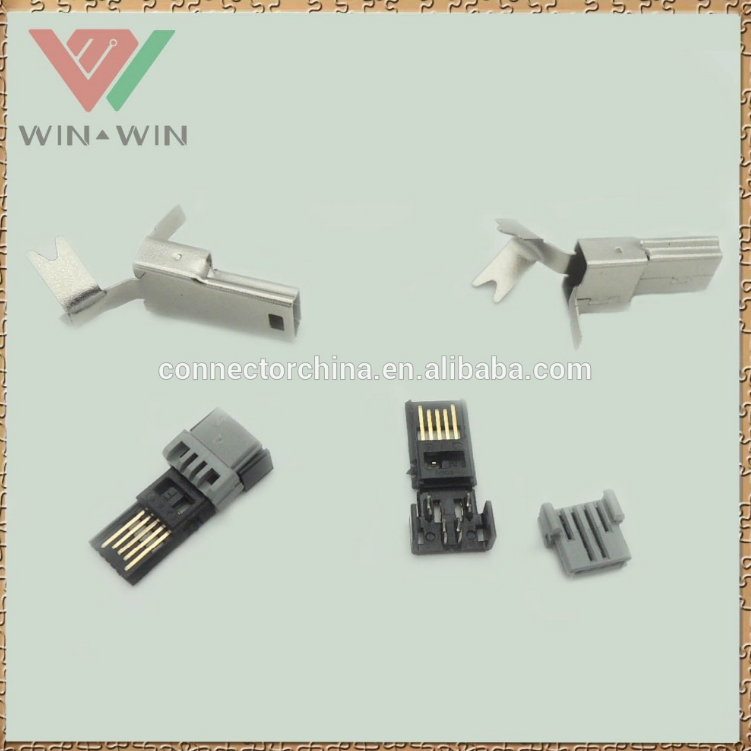

Dieser Händler bietet USB-Adapter Typ A, Mini und Micro an.


[link zum Händler]

[Video für ein DIY Kabel mit den gleichen Steckern]


Da dies aber ein Werksverkauf ist, sind die eher an größeren Abnahmemengen interessiert, d.h.
ihr müsst mindestens 10 Adapter eines Typs nehmen. Es macht dann aber schon Sinn, dass ihr von zwei verschiedenen Typen je 10 nehmt

Die folgenden Preise habe ich erfragt:

Stückzahl	USB A	USB Mini	USB Micro
50	/	/	$0.20
100	$0.1	$0.13	$0.14
200	$0.095	$0.129	$0.139
500	$0.9	$0.12	$0.13

Momentaner Order-Stand(Stand: 20.08. 15:28 Uhr)

	USB A	USB Mini	USB Micro
insg: 420	170	140	110

Der Knackpunkt an der Sache sind die teuren Versandkosten. Dort wird mit DHL verschickt, d.h. die Versandkosten liegen bei $36.
Die Produktion dauert 2-3 Tage + Versanddauer(muss noch erfragt werden).

Die Versandkosten werde anteilig auf die insgesamt bestellte Anzahl umrechnen (siehe Beispiele unten).

Hinzu kommt noch innerdeutscher Versand, der wird bei 1,90€ (unversichert,DHL Warensendung) bzw. 3,90€(versichert, Hermes) liegen.

Roadmap:
Bestellungen sammeln bis Mittwoch, 24.08. 10:00 Uhr
Beträge berechnen & Geld einsammeln bis Dienstag 30.08.
Auftrag abschicken am 31.08.

Spoiler: Beispiel 1: 20, Adapter, 320 Bestellungen = 5,99€ /7,99€

Du möchtest 10x USB A & 10x USB Mini(Preis nach aktuellem Stand)

USB A Preis	10 * $0.1 = $1
USB Mini Preis	10 * $.14 = $1.4
Versandkosten/Stück	$36/320 Adapter = $0.1125
anteilige Versandkosten	20* $0.1125 = $2.25
Zwischensumme	$1 + $1.4 + $2.25 = $3.65
	$4.65 = 4,09€
Versand innerdeutsch:	1,90€/3,90€
Summe	5,99€ / 7,99€
Preis/Adapter	0,30€ / 0,40€

Spoiler: Beispiel 2: 40 Adapter, 340 Bestellungen = 9,87€/11,87€

USB A Preis	20 * $0.1 = $2
USB Mini Preis	20 * $.14 = $2.8
Versandkosten/Stück	$36/340 Adapter = $0.106
anteilige Versandkosten	40 * $0.106 = $4.24
Zwischensumme	$2 + $2.8 + $4.24 = $9.04
	$9.04 = 7,97€
Versand innerdeutsch:	1,90€/3,90€
Summe	9,87€ / 11,87€
Preis/Adapter	0,24675€ / 0,29675€

Spoiler: Beispiel 3: 20 Adapter, 400 Bestellungen = 5,60€ / 7,60€

USB A Preis	10 * $0.1 = $1
USB Mini Preis	10 * $.14 = $1.4
Versandkosten/Stück	$36/400 Adapter = $0.09
anteilige Versandkosten	20 * $0.09 = $1.8
Zwischensumme	$1 + $1.4 + $1.8 = $4.2
	$4.2 = 3,70€
Versand innerdeutsch:	1,90€/3,90€
Summe	5,60€ / 7,60€
Preis/Adapter	0,28€ / 0,38€

Je größer die Bestellmenge am Ende wird, desto geringer werden die Kosten des Einzelnen.

Verbindliches Bestellformular



[CeeSA]

super Sache, vielen Dank!



[Komodowaran]

Ach für den Preis (auch wenn er noch nicht genau feststeht), kann mans ja mal versuchen. Selbst wenn die Dinger Schritt wären, würde es mich glob nicht jucken und wenn sie halbwegs taugen, wäre es echt richtig geil für mich als Lötdummie ^^

Hab mal 40 geordert (20x USB-A, und jeweils 10x Micro und Mini)



[dermixxer]

So, beinahe letzte Chance, hat noch jemand Interesse?



[CeeSA]

Micro USB Belegung (Draufsicht)

Kann das jemand für Mini USB machen?



[dermixxer]

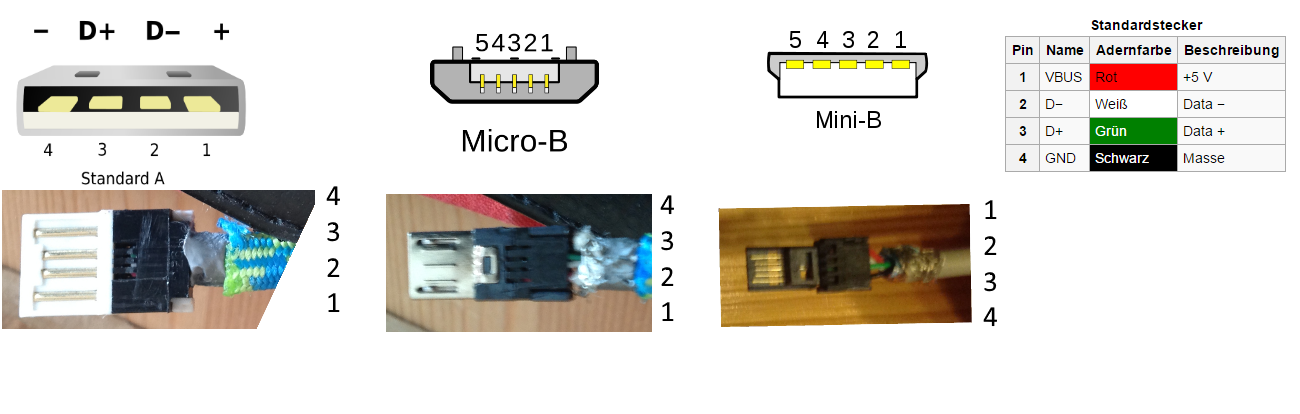

Jou:
Die obere Reihe ist von Wikipedia. Der Twist ist, die Pins sind dort oben, d.h. du musst den Stecker mental drehen, um auf die richtige Pinbelegung zu kommen. Hat mich auch zweimal ausprobieren, aufknipsen und Stecker zerstören gekostet ^^

Ich hoffe, das hilft
(und sorry für die schlechte Qualität, musste die Bilder mit meiner Nase aufm iPad fokussieren )



[Komodowaran]

Hab auch meine ersten Versuche gewagt, aber leider feststellen müssen, dass die bestellte, isolierten Kupferlitzen zu groß für die Öffnungen sind.
Hatte diese hier von reichelt:
https://www.reichelt.de/LITZE-BL/3/...ICLE=10292&artnr=LITZE+BL&SEARCH=kupfer+litze

werd jetzt aber die kleinere (0,09mm² anstatt 0,14mm²) nehmen und es damit versuchen.

http://www.shop-014.de/michawi-p52h109s116-10-Meter-flexible-Li.html

Hab auch probiert die Enden abzuisolieren, dann passt es zwar, aber die Litze brührt sich im inneren der "Schächte", da die nicht räumlich vollständig voneinander getrennt sind und es gibt nen Kurzschluss.

So hab ich mir zumindest mein Versagen ganz unfachmännisch erklärt

In der richtigen Reihenfolge hab ich sie eingesteckt, hab wirklich zig Videos und auch die Bilder hier im Thread haargenau befolgt, daran kanns glaub nicht liegen.

Werd mit den kleineren probieren und dann berichten.



[CeeSA]

als Hinweis.
Ich verwende für meine Kabel 0,05mm²Litze - damit geht es (auch).



[Komodowaran]

Gut zu wissen, danke dir.
