SATA Kabel zu JST-XH bauen

[AlanK]

Hallo Zusammen,

in dieser Community gibt es sicherlich kompetente Leute, die schon einmal ein SATA Kabel gebastelt haben?

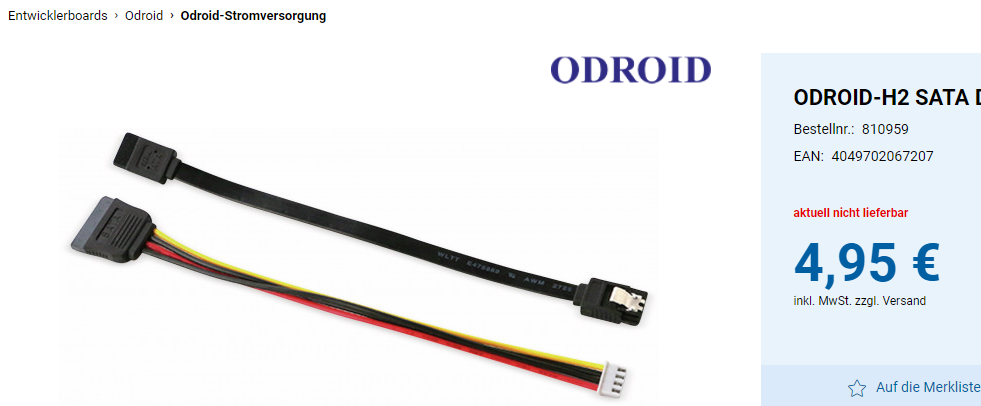

Ich muss ein SATA Stromkabel basteln, das sieht so aus, eigentlich würde ich es ja bestellen, aber es ist nicht lieferbar.
Jetzt habe ich mir den Connector angeschaut:
Das ist (2.5mm pitch, JST-XH compatible) zu SATA, siehe Bild:

andere "fertige" Kabel finde ich gar nicht.

Daher selbst basteln?

Das Motherboard (Siehe Buchstabe E in der Zeichnung
https://www.hardkernel.com/shop/odroid-h2plus/
hat 2x das: verbaut:

Habe in der Wikipedia das hier gefunden:
https://www.jst-mfg.com/product/detail_e.php?series=277

https://de.aliexpress.com/item/4000407576136.html
ist JST XH 5P dann richtig?


https://de.wikipedia.org/wiki/Serial_ATA

Lötkolben vorhanden,
ich könnte doch jetzt einfach ein SATA Stromkabel nehmen und die Pins selbst auf JST-XH löten oder?

Ein SATA Standard Stromkabel hat

Nichts, Schwarz, Rot, Schwarz, Gelb
Schwarz = Masse
Rot = 5V
Gelb = 12V

richtig?

Wenn ich mir das (schlechte) Bild genauer angucke:

Dann gehen hier in die ersten 4 Pin Rot, Schwarz, Schwarz, Gelb rein?


Stelle ich mir das nun zu einfach vor? Habt ihr hier bitte wertvolle Tipps?

Danke!



[calippo]

Die JST Pins werden nicht gelötet, sondern gecrimpt, wenn man es richtig machen will. Mit einer Flachzange bekommt man es schon hin und kann ggf. noch mal kurz drüber löten, aber es besteht die Gefahr, dass man den den "Rohling-Pin" dann vermurkst.

Du könntest die natürlich ein fertig gecrimptes JST Kabel kaufen und ein bestehendes Sata Stromkabel in der Mitte durchtrennen und dort die Kabel verbinden. Bei Stromversorgungskabeln muss man halt aufpassen, dass die Verbindung sauber ist und kein Übergangswiderstand entsteht. Die Bilder von verschmorten SATA Kabeln kennt man ja.

Den Sata Stecker müsste man sich mal genauer anschauen. Wenn man den geöffnet bekommt und dort die Kabel gut anlöten kann, wäre das vielleicht ein Vorteil. Aber die sind wahrscheinlich vergossen.



[AlanK]

Du könntest die natürlich ein fertig gecrimptes JST Kabel kaufen und ein bestehendes Sata Stromkabel in der Mitte durchtrennen und dort die Kabel verbinden. Bei Stromversorgungskabeln muss man halt aufpassen, dass die Verbindung sauber ist und kein Übergangswiderstand entsteht. Die Bilder von verschmorten SATA Kabeln kennt man ja.

Danke dir, das habe ich aus "Faulheit" und Unerfahrenheit auch ehrlich gesagt vorgehabt. Habe aber Angst die 2 schwarzen Kabel zu verwechseln?
Auf was muss ich achten? Wie vermeide ich, dass der Überganswiderstand entsteht? Kabel sauber verdrahten, also insich zusammendrehen, Lötzinn drüber + Schrumpfschlauch reicht?



[SpartanerTom]

Wie wäre es mit so etwas:
https://www.ebay.de/itm/303243299220?hash=item469ab58994:g:U50AAOSwJ0xdRc9x
Den Daten-Teil kann man ja ggf weglassen oder sogar abzwicken.

Die beiden Masseleitungen sollten eigentlich normal ununterscheidbar sein und gehen auf das selbe Potential. Die Mehrfachausführung ist meines Wissens nach für einen geringeren Widerstand.



[n1tro666]

, also insich zusammendrehen, Lötzinn drüber + Schrumpfschlauch reicht?

Lötzinn drüber? Was ist das denn für eine Fertigungstechnik?

Beim Löten geht es um das miteinander verbinden zweier Werkstoffe,
wobei beide Bauteile auf gleiche Temperatur mittels des Lötkölbens
gebracht werden und dann das Lot an beiden Bauteilen haftet und sie
dauerhaft miteinander verbindet.

Einfach so Lötzinn an den Lötkolben halten und warten bis es zerläuft
und dann über die Drähte/Verbindung 'fließen/kippen' ist doch Pfusch.



[ElecEng]

Wo genau hast du die Info hergenommen, dass das die 5P-Variante sein soll? Für mich sind da definitiv nur vier Pins, sowohl am Stecker als auch auf dem Mainboard.

Ich würde auch ein vorgecrimptes XH-Kabel kaufen und dann mit einem SATA-Kabel verlöten. Die Stecker gibt es für keine der beiden Seiten als Löt-Version, soweit ich weiß, also wäre das die beste Lösung. Kabelenden jeweils verdrillen, einzeln mit Lötzinn benetzen. Danach mit Flussmittel benetzen, die zusammengehörigen Kabel so aneinanderlegen, dass die verzinnten Enden nebeneinander zusammenkommen und das Lötzinn nochmal aufschmelzen. Danach Schrumpfschlauch drüber.

Theoretisch gibt es auch die JST NR, die sind nicht zum Crimpen, sondern zum Auflegen gedacht. Das geht nach meiner Erfahrung für wenige Verbindungen auch von Hand ohne das passende Werkzeug. Aber an die NR kommt man nicht so leicht ran.



[just_f]

masse ist masse, glaub das ist ziemlich wurscht wenn die zwei schwarzen verwechselst



[calippo]

Kabel sauber verdrahten, also insich zusammendrehen, Lötzinn drüber + Schrumpfschlauch reicht?

So in der Art mache ich das, allerdings löte ich vor allem Audiokabel. Da brummt oder rauscht es vielleicht, aber es fackelt nicht gleich alles ab.
Hab mich in der YT-Universität mal umgesehen, die beste Methode soll wohl der Western Union Splice sein
https://www.youtube.com/results?search_query=Western+Union+Splice

Soweit ich weiß, darf man bei Eletrikinstallation im Haus oder auch am Auto gar nicht löten. Da nutzt man Klemmen (z.B. Wago) oder Quetschverbindungen. Ist aber nicht mein Metier.



[AlanK]

Wie wäre es mit so etwas:
https://www.ebay.de/itm/303243299220?hash=item469ab58994:g:U50AAOSwJ0xdRc9x
Die beiden Masseleitungen sollten eigentlich normal ununterscheidbar sein und gehen auf das selbe Potential.

Wo genau hast du die Info hergenommen, dass das die 5P-Variante sein soll? Für mich sind da definitiv nur vier Pins, sowohl am Stecker als auch auf dem Mainboard.

https://cdn.hardkernel.com/wp-content/uploads/2020/06/H2revB_BoardetailA.jpg

Lt diesem Bild 4 Pin, das wäre gut, lt. dem Kabelbild oben 5 Pin.
Der ebay Link würde sehr viel Zeit sparen. Super!

Auf dem Kabelbild oben sieht mir das in der Tat auch nach 4 Pin aus, auf dem Board nach 5 Pin, nun in 1-2 Tagen ist das Board da, dann weiss ich mehr.

Danke dieser Link hilft erstmal sehr.
Das Sata Datenkabel kann ich notfalls mitnutzen, vielleicht schneide ich es gar nicht ab.
Danke!



[ElecEng]

lt. dem Kabelbild oben 5 Pin.

Das bezieht sich auf den JST XH-Verbinder generell. Den gibt's von 2 bis 20 oder sowas in der Größenordnung. Das ist nur ein Beispielbild.
