Hi Leute,
Wie im anderem Thread angekündigt hier die Vorstellung meines Waküprojekts:
Gebaut werden sollen 2 GPU Kühlkörper für dieRadeon 7850 von Sapphire in der OC Version GTX Titan. Link zur Graka http://www.meinpaket.de/de/433942220/highlights.html?traffic_source=GEIZHALS7 und alle anderen Bestandteilen im andrem Thread, werde das aber hier nicht nochmal posten da dieser Thread sich nur um den Bau drehen soll.
Verfügbares Werkzeug:
(fast) alles was man brauchen könnte. Mein Bruder macht Ausbildung zum Industriemechaniker und hat somit Zugriff auf alle möglichen Fräsen, Sägen, Feilen und so weiter. Eine CNC gibts das zwar theoretisch auch nur hat er das noch nicht gemacht. Notfalls müsste dann ein Ausbilder helfen und dementsprechend bezahlt werden. Somit bitte die Fräse bevorzugen. Die ist auch teils computergesteuert (Tiefe kann exakt eingestellt werden)
Material:
Boden aus Kupfer, Dicke so 1,5 cm, je nach Verfügbarkeit.
Deckel soll aus Plexiglas oder aus POM entstehen.
Dichtung dann mit ner Silikonmatte oder ner Flachdichtung die dementsprechend ausgeschnitten wird.
Anschlüsse werden G1/4 zum Einsatz kommen, passendes Gewinde wird in den Deckel geschnitten.
Geplante Verarbeitung:

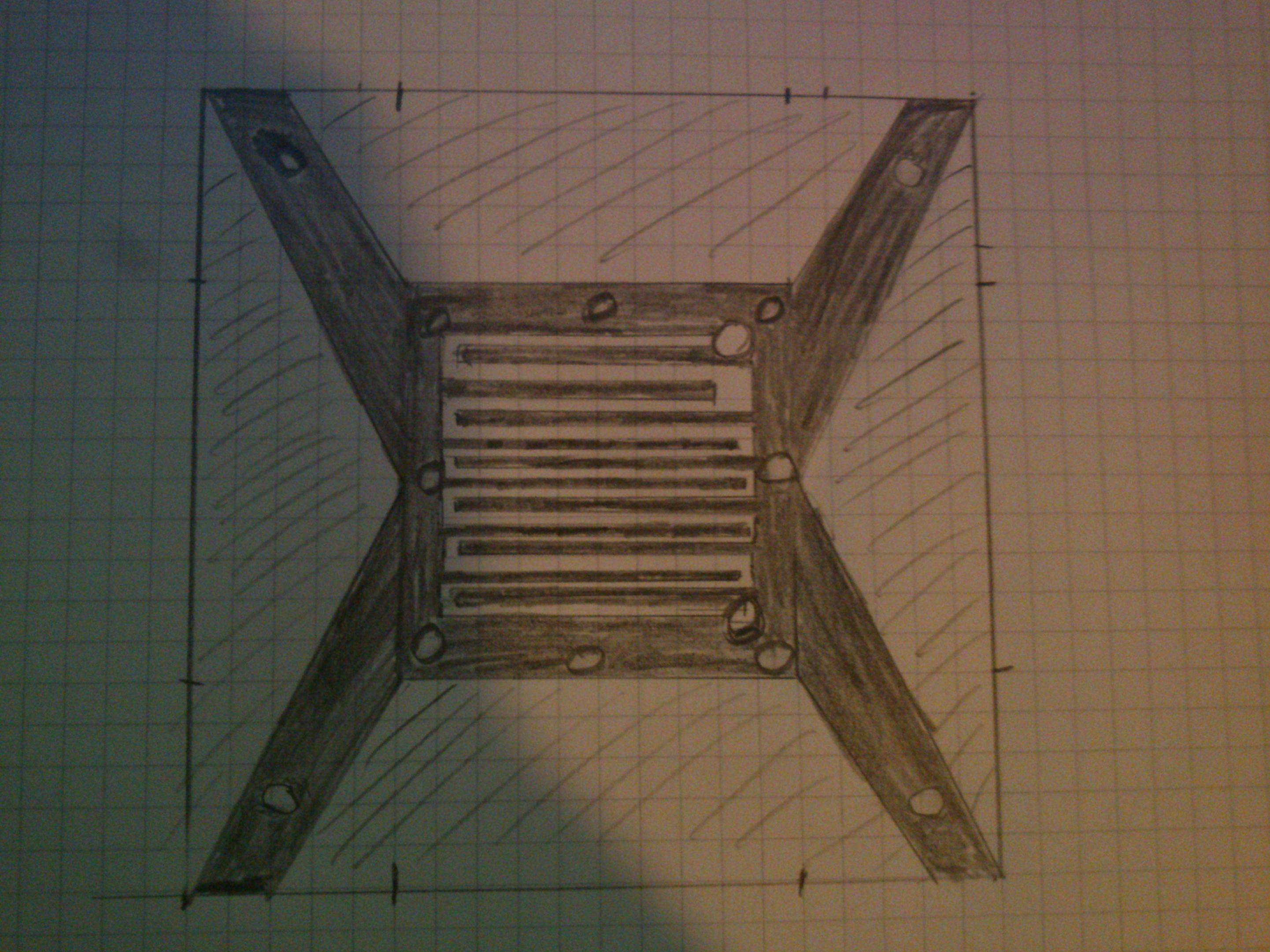

In den Kupferblock wird ein "Kühlkanal" gefräst, wie genau kommt dann bald in Form einer Zeichnung. Die "Dicke" des Kanals wird 1mm betragen, den Steg zwischen den Kanälen werde ich noch abklären, kommt drauf an wie viel Arbeit mein Bruder investieren will. An Anfang und Ende kommt dann eine größere Bohrung gleich tief wie die Fräsung. Dadrüber werden dann auch die Anschlüsse montiert damit das Wasser gut ein- und ausströmen kann. Da beim Fräsen nur 2-3 mm Reststärke möglich sind wird der Kanal anschließend noch tiefer und ein wenig breiter geätzt. (Dadurch wird auch die Oberfläche des Kanals vergrößert, da die Ätzlösung die Oberfläche aufraut, und somit die Kühlleistung nochmals optimiert.
Der Deckel wird dann am Boden folgendermaßen befestigt:
An den 4 Ecken und mittig zwischen den 2 Ecken pro Seite wird dann ein Gewinde sowohl in Deckel als auch Boden geschnitten. Vor Montage wird die zugeschnittene Flachdichtung auf den Kupferblock gelegt und anschließend wir das verschraubt.
Zur Befestigung:
Der kompletter Kühlkörper soll alles aus einem Stück werden. Zunächst wird also der Kanal gefräst, die Bohrungen gemacht und dann zum Schluss noch der Überschuss am Rand weggesägt/gefeilt so das nur noch ein schmaler Steg mit ner Bohrung stehen bleibt woran dann der Kühler mit der Platine verschraubt wird. Ich hab grad mal gesucht bin aber nicht fündig geworden kennt wer die Lochabstände und die Prozessorgröße der Karte? Gibts da vielleicht sogar Schablonen wie bei den CPU's? ich habe ja selber die Karte könnte es also theoretisch auch ausmessen nur wäre das nicht exakt genug fürchte ich.
Danke im Voraus für alle Antworten. wenn die "Produktion" beginnt werden hier auch öfters bebilderte Updates zum Produktionsstand kommen.
mfg
Nicolas
Link zum System: https://www.computerbase.de/forum/t...-meinen-bruder-konfig-bitte-absegnen.1234116/
Wie im anderem Thread angekündigt hier die Vorstellung meines Waküprojekts:
Gebaut werden sollen 2 GPU Kühlkörper für die
Verfügbares Werkzeug:
(fast) alles was man brauchen könnte. Mein Bruder macht Ausbildung zum Industriemechaniker und hat somit Zugriff auf alle möglichen Fräsen, Sägen, Feilen und so weiter. Eine CNC gibts das zwar theoretisch auch nur hat er das noch nicht gemacht. Notfalls müsste dann ein Ausbilder helfen und dementsprechend bezahlt werden. Somit bitte die Fräse bevorzugen. Die ist auch teils computergesteuert (Tiefe kann exakt eingestellt werden)
Material:
Boden aus Kupfer, Dicke so 1,5 cm, je nach Verfügbarkeit.
Deckel soll aus Plexiglas oder aus POM entstehen.
Dichtung dann mit ner Silikonmatte oder ner Flachdichtung die dementsprechend ausgeschnitten wird.
Anschlüsse werden G1/4 zum Einsatz kommen, passendes Gewinde wird in den Deckel geschnitten.
Geplante Verarbeitung:

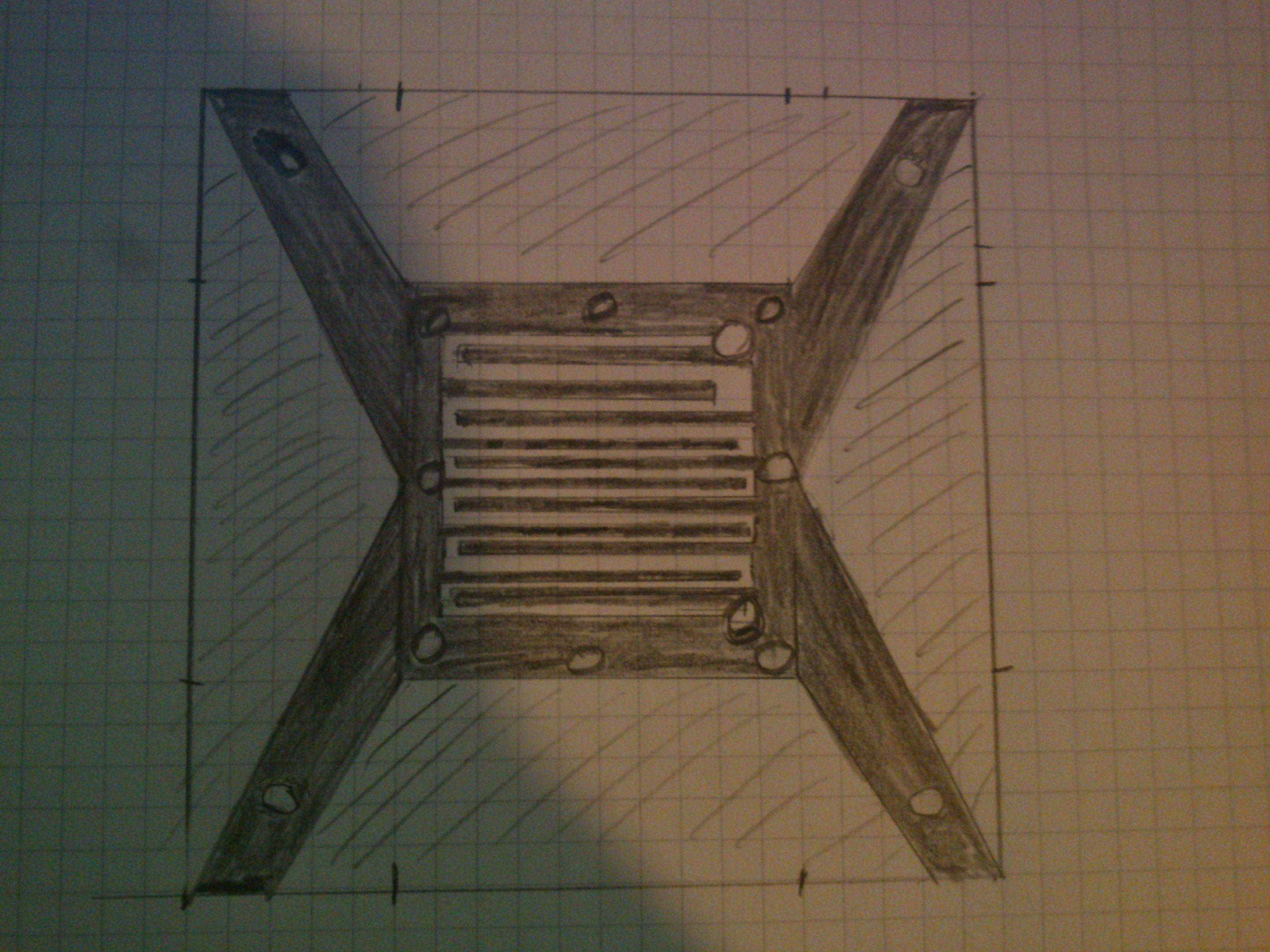

In den Kupferblock wird ein "Kühlkanal" gefräst, wie genau kommt dann bald in Form einer Zeichnung. Die "Dicke" des Kanals wird 1mm betragen, den Steg zwischen den Kanälen werde ich noch abklären, kommt drauf an wie viel Arbeit mein Bruder investieren will. An Anfang und Ende kommt dann eine größere Bohrung gleich tief wie die Fräsung. Dadrüber werden dann auch die Anschlüsse montiert damit das Wasser gut ein- und ausströmen kann. Da beim Fräsen nur 2-3 mm Reststärke möglich sind wird der Kanal anschließend noch tiefer und ein wenig breiter geätzt. (Dadurch wird auch die Oberfläche des Kanals vergrößert, da die Ätzlösung die Oberfläche aufraut, und somit die Kühlleistung nochmals optimiert.
Der Deckel wird dann am Boden folgendermaßen befestigt:
An den 4 Ecken und mittig zwischen den 2 Ecken pro Seite wird dann ein Gewinde sowohl in Deckel als auch Boden geschnitten. Vor Montage wird die zugeschnittene Flachdichtung auf den Kupferblock gelegt und anschließend wir das verschraubt.
Zur Befestigung:
Der kompletter Kühlkörper soll alles aus einem Stück werden. Zunächst wird also der Kanal gefräst, die Bohrungen gemacht und dann zum Schluss noch der Überschuss am Rand weggesägt/gefeilt so das nur noch ein schmaler Steg mit ner Bohrung stehen bleibt woran dann der Kühler mit der Platine verschraubt wird. Ich hab grad mal gesucht bin aber nicht fündig geworden kennt wer die Lochabstände und die Prozessorgröße der Karte? Gibts da vielleicht sogar Schablonen wie bei den CPU's? ich habe ja selber die Karte könnte es also theoretisch auch ausmessen nur wäre das nicht exakt genug fürchte ich.
Danke im Voraus für alle Antworten. wenn die "Produktion" beginnt werden hier auch öfters bebilderte Updates zum Produktionsstand kommen.
mfg
Nicolas
Link zum System: https://www.computerbase.de/forum/t...-meinen-bruder-konfig-bitte-absegnen.1234116/
Zuletzt bearbeitet:
(Link angefügt)
