[Sharkoon AI7000 Silent] Frage zur Polung der Front-Panel-Header-Kabel

[5HT2]

Hallo,

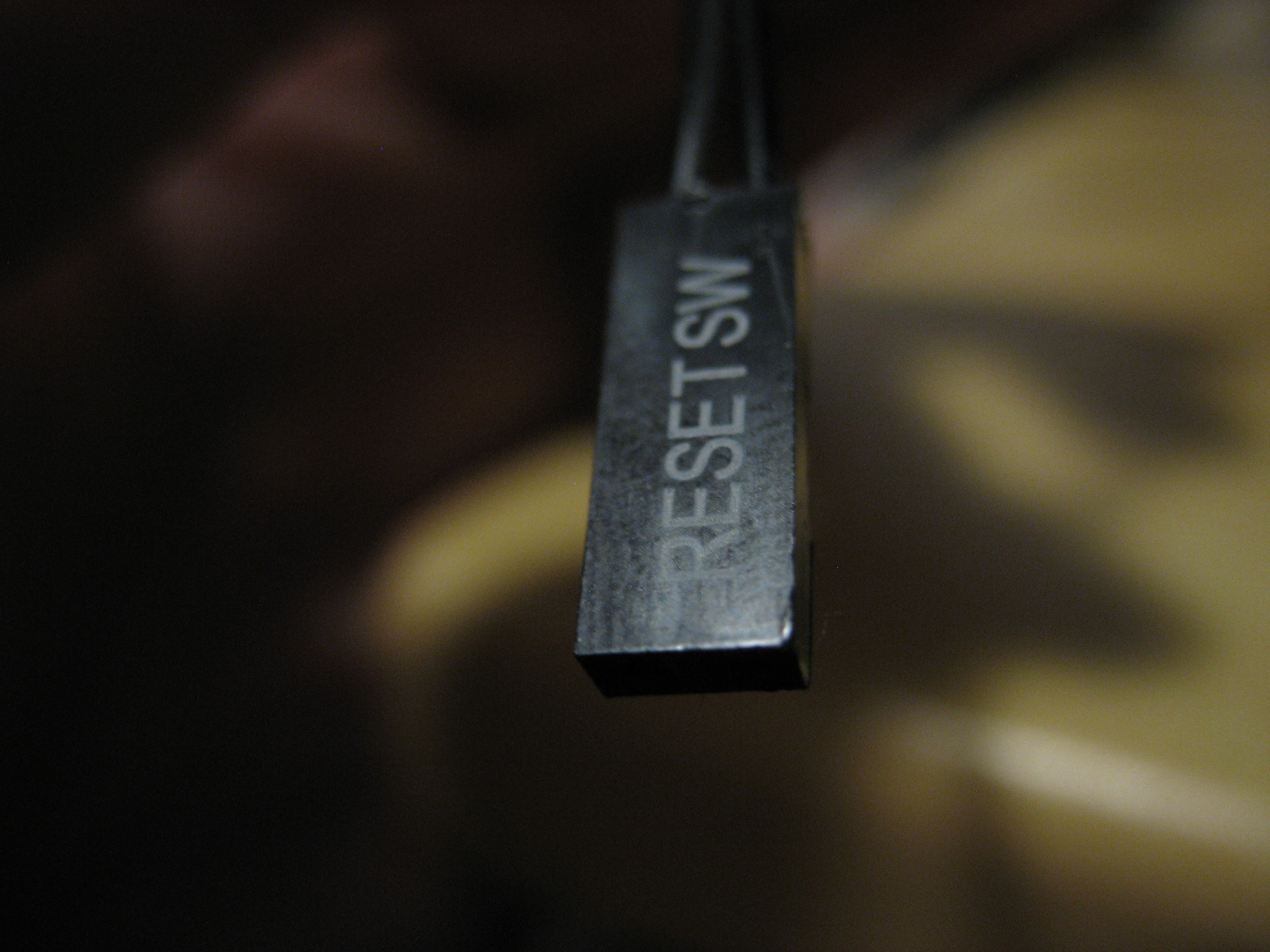

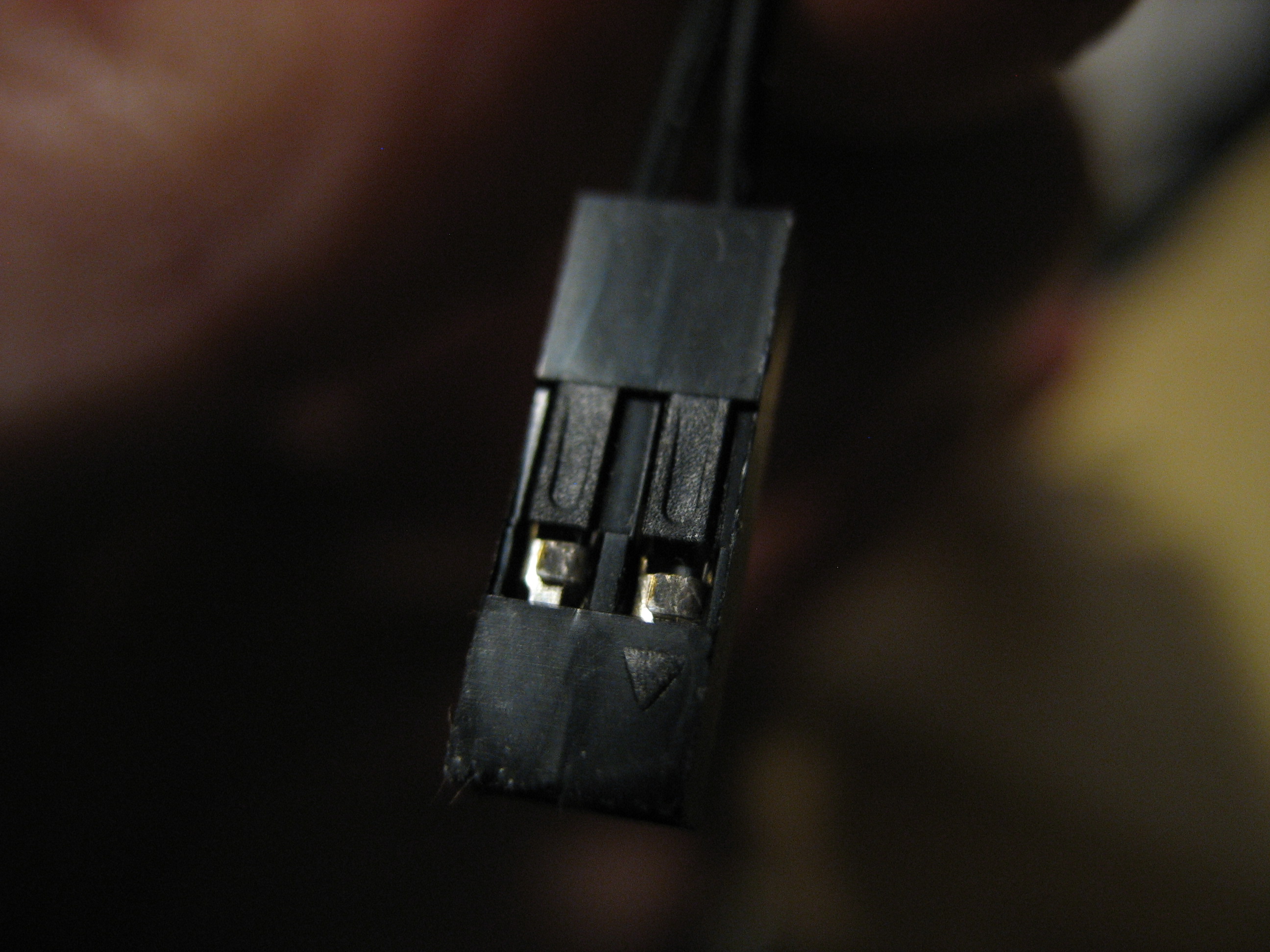

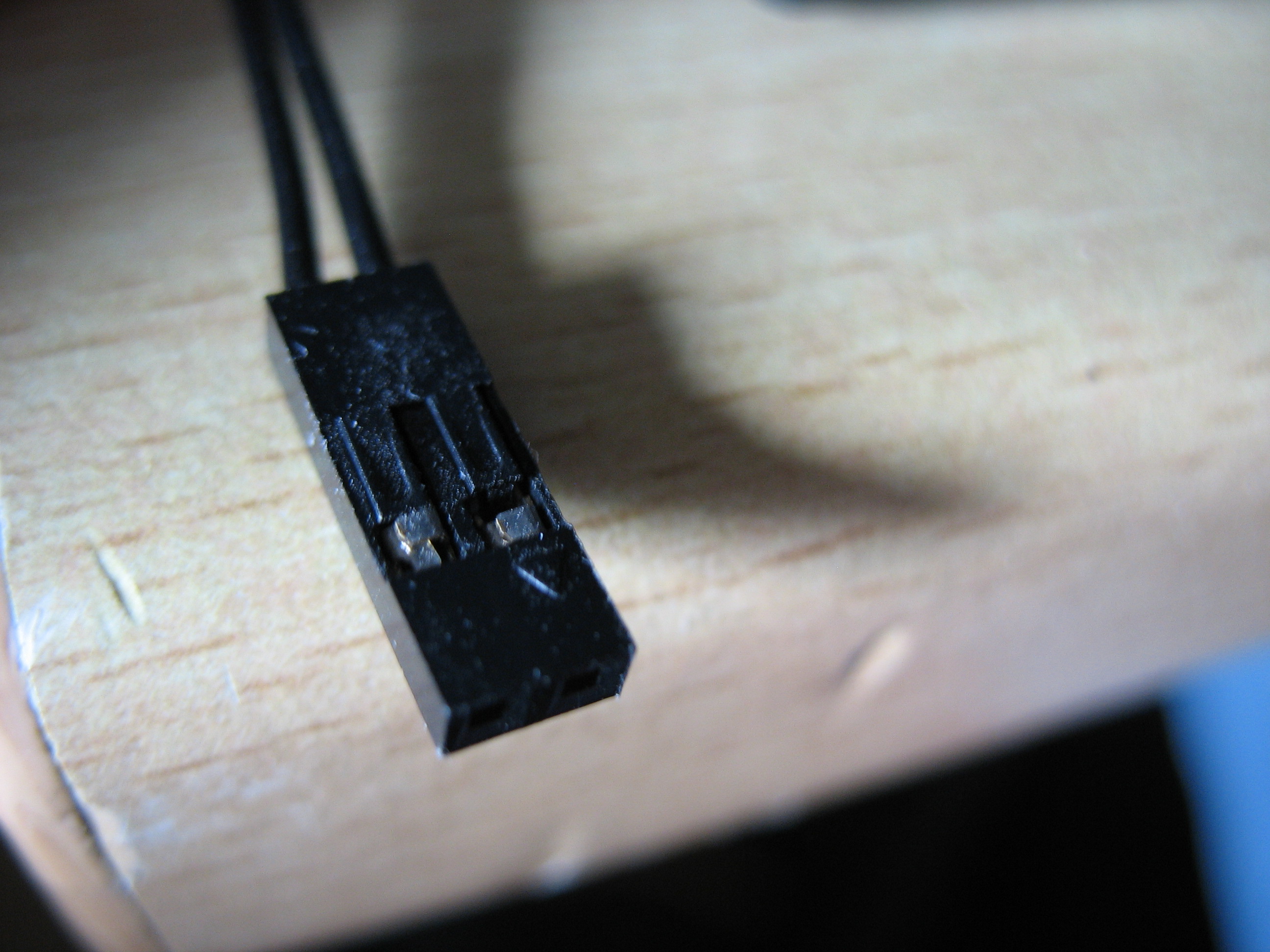

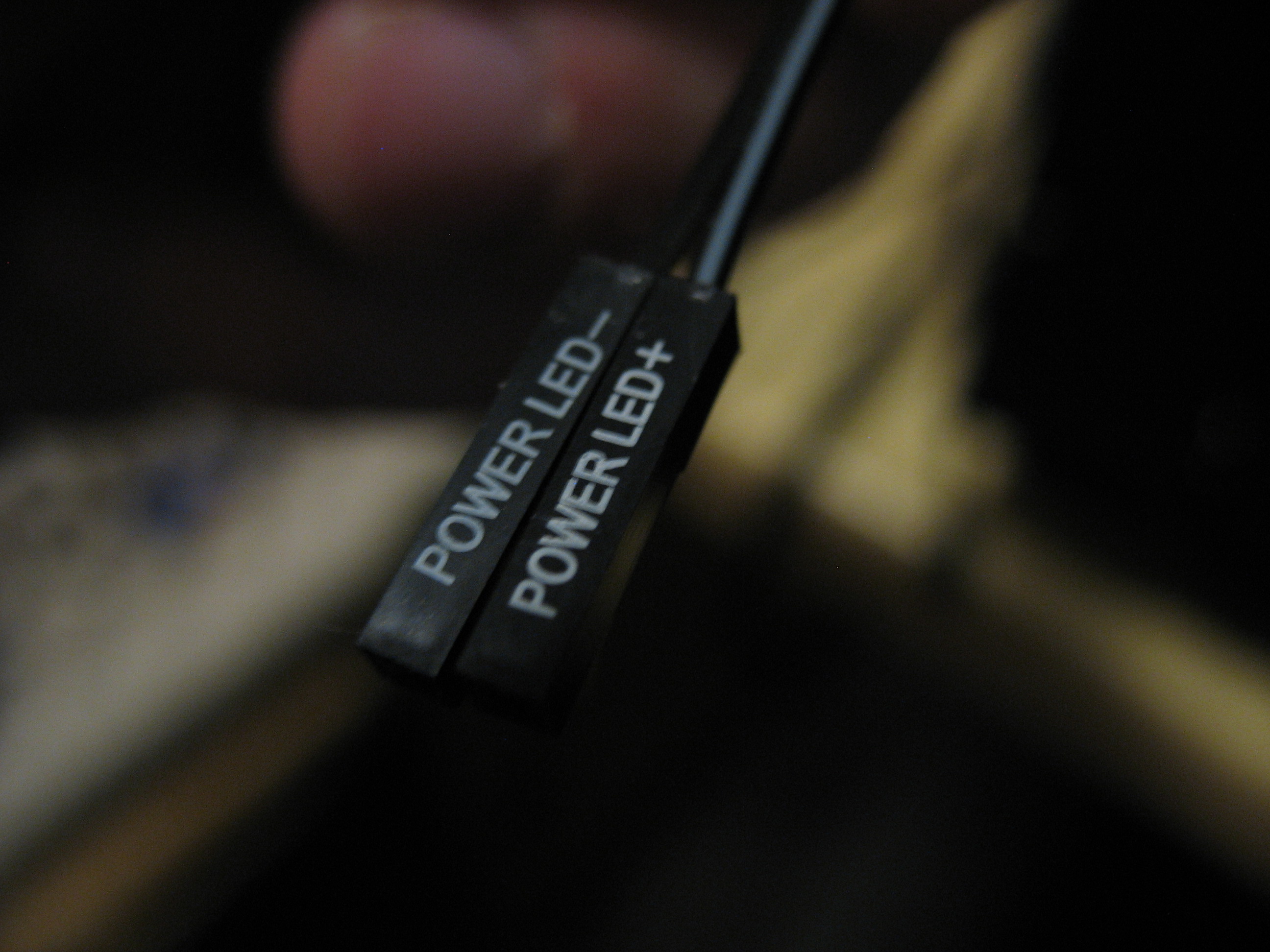

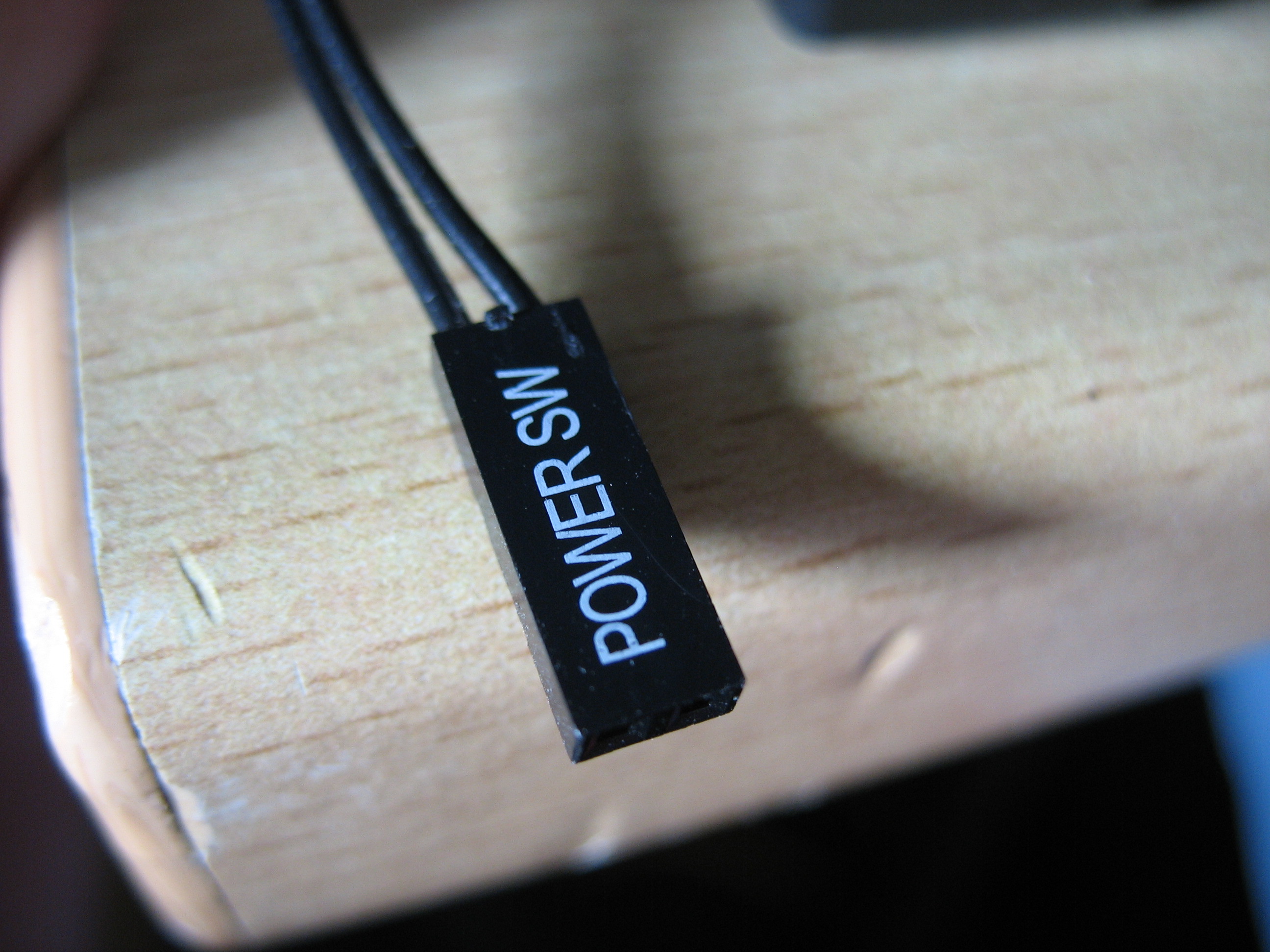

ich habe eine Frage zu den Front-Panel-Headern des Gehäuses: woran erkenne ich die Polung (+ -) bei den Front-Panel-Header-Connectors? Fotos sind angehängt. Bei Power-LED und H.D.D. LED ist die Polung angegeben, jedoch nicht bei Power SW und Reset SW….

Gehäuse: Sharkoon AI7000 Silent green

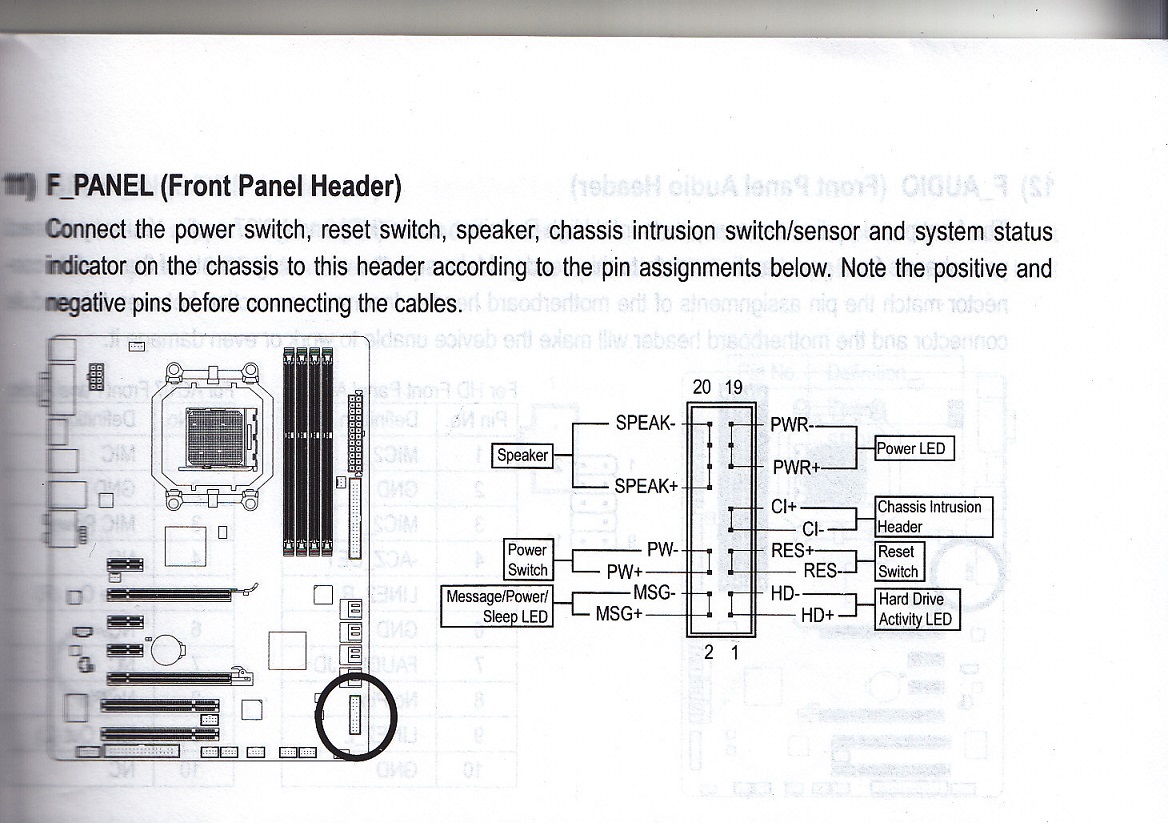

Mainboard: GA-890GPA UD3H Rev. 2.0 | Socket AM3



[scooter010]

Ist egal, da nur ein Schalter. Im Schalter werden einfach beide Kabel nur verbunden, beim Drücken. Daher wirklich egal.



[5HT2]

Hier noch weitere Bilder:



[Hunky]

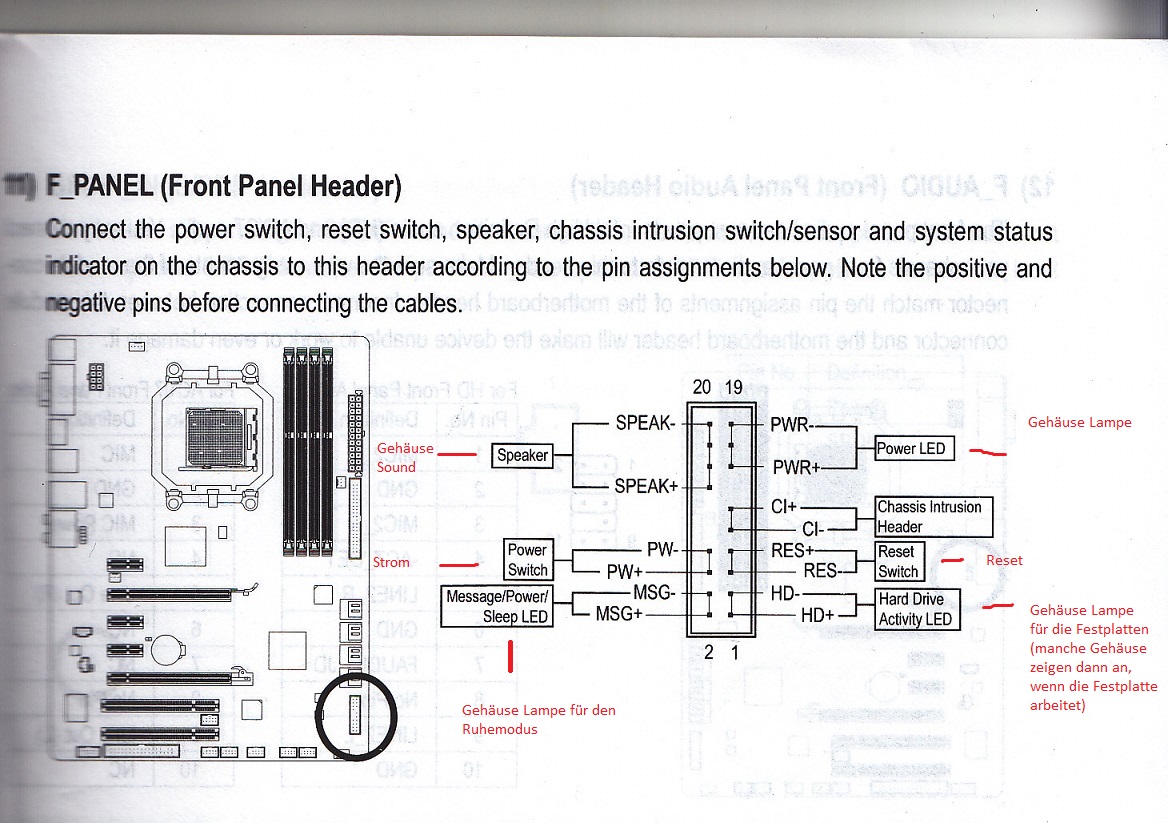

unten rechts kommt der Reset Schalter hin, über Hard Drive LED.

Viel verkehrt machen kannst du nicht. Im schlimmsten Fall startet der Pc gar nicht (weil der Kontakt fehlt) oder aber der Reset-Knopf hat die Funktion vom Start-Knopf.



[Hunky]

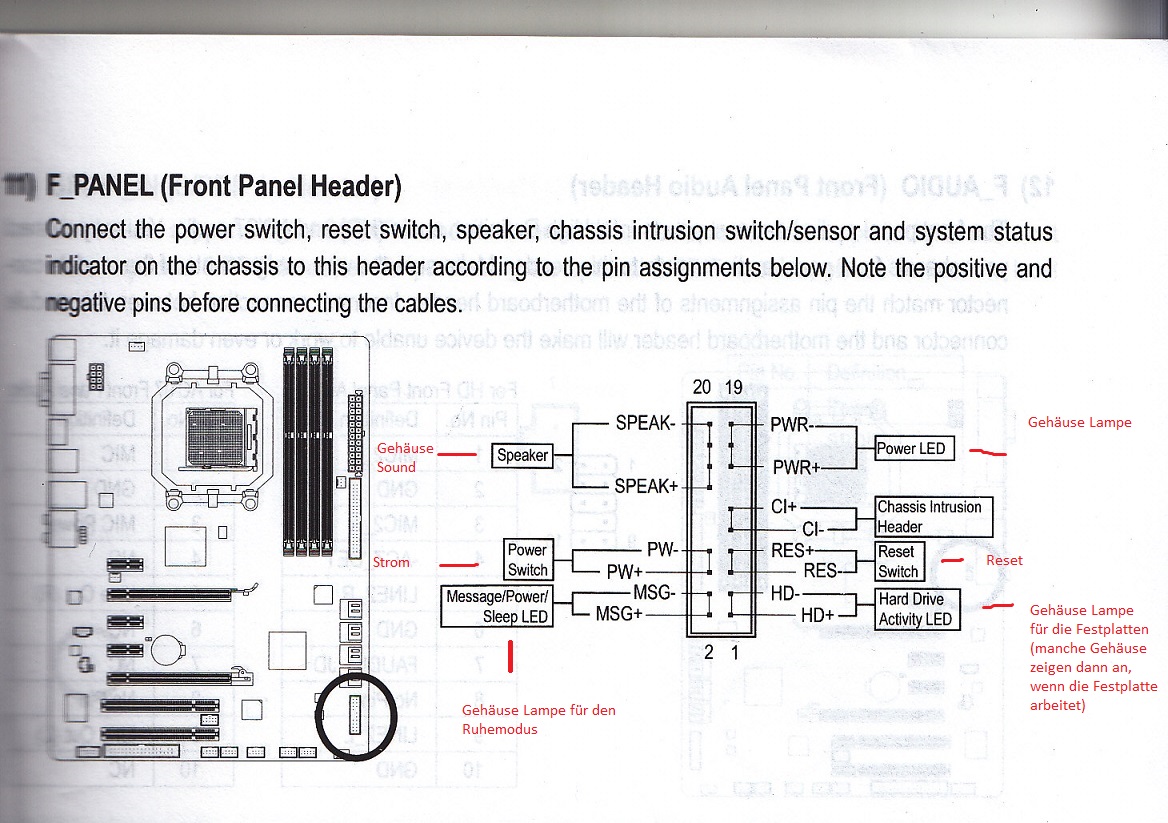

Hier noch weitere Bilder:

Hoffe es ist verständlich..



[5HT2]

Ja, hat sich mittlerweile geklärt. Danke für die Hilfe. Beim POWER SW und RESET SW egal, bei H.D.D. LED und POWER LED relevant.

Ergänzung (8. September 2020)

Hoffe es ist verständlich..

Ja, das war mir durchaus klar Mir ging es um die Polung. Früher, auf den Front-Panel-Headern meiner alten Gehäuse waren auch bei POWER SW und RESET SW Polungen (+ -) aufgezeichnet, bei meinem neuen Gehäuse nicht mehr. Aber wie es scheint machen Reset und Power nur einen Schluß bzw. brücken die Pins. Somit ist Plus und Minus im Gegensatz zu den LED Anschlüssen egal.
