Sharkoon Elite ca300 Anschluss Lüfter auf MSI z690 A

[Mattesknattes]

Hallo zusammen
Ich bin etwas überfordert.. ich hab meine Kiste wunderbar neu zusammengebaut und alle Lüfter laufen. Die verbauten Lüfter im Gehäuse sind dc Lüfter, doch weiß ich nicht wie bzw wo ich die anschließen kann..

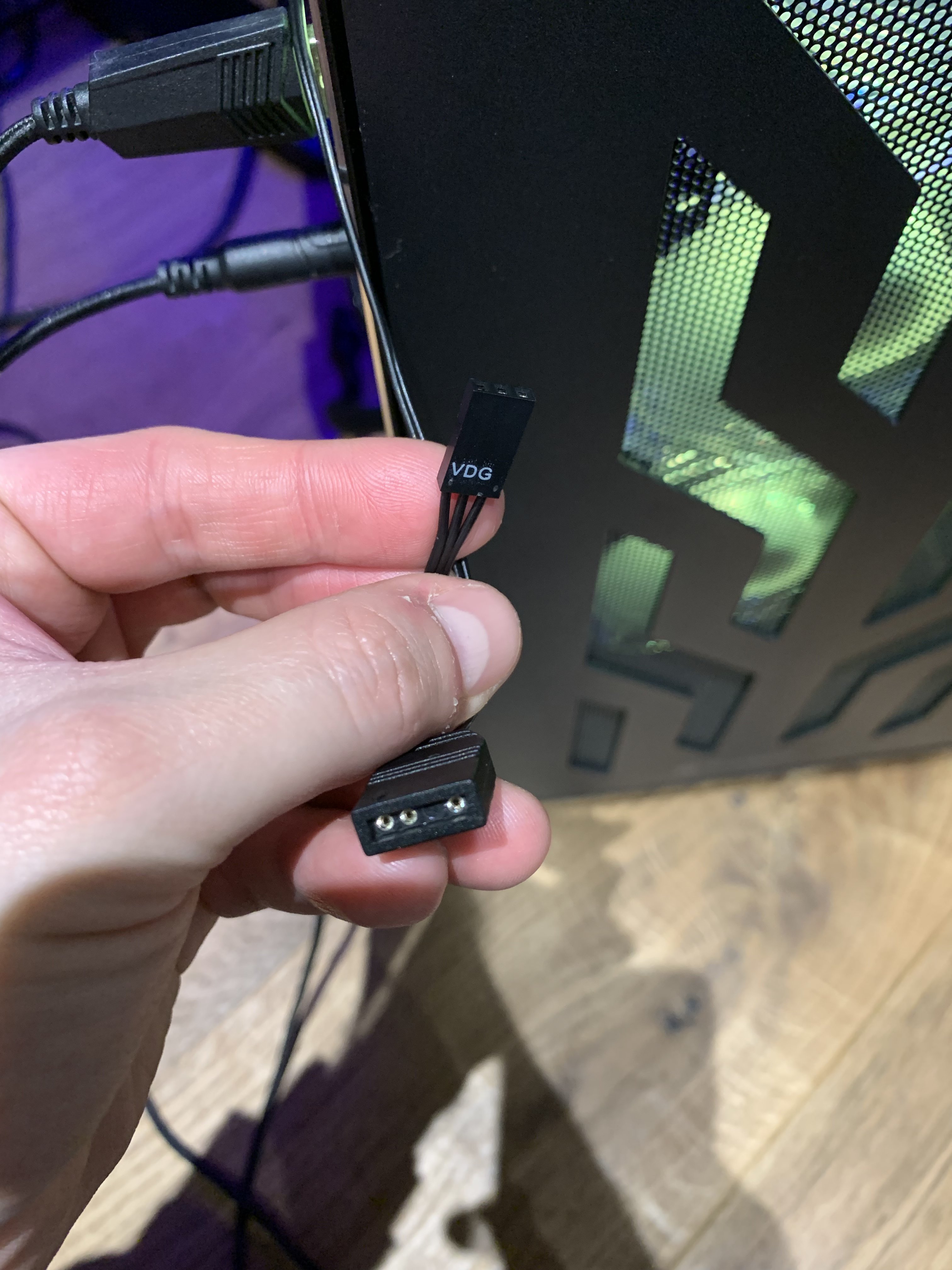

die Anschlusskabel haben 3 Pin-Löcher mit einem frei dazwischen, aber die sys_Fan Anschlüsse auf dem mainboard haben alle 4 Pins. Ich hab noch ein vdg Kabel mit dran. Fotos hängen mit dran.
Jemand eine Idee ?
Die Lüfter laufen halt aktuell immer unter voller Last und ich kann die im BIOS nicht runter regeln bzw. Einer Kurve zuordnen.
BTW: die led leuchten fein..

Ich bin dankbar für jede Hilfe. Als ich meinen letzten pc zusammengebaut habe, waren led noch nicht im Spiel und man brauchte nicht das 1000w Netzteil 😅



[Drewkev]

Wenn ich das richtig sehe, geht es hier nur um die Beleuchtung.

Den Strom kriegen die Lüfter also durch einen anderen Anschluss? Steuern der Lüftergeschwindigkeit dürfte somit übers BIOS laufen.



[Mattesknattes]

das habe ich mir auch gedacht, aber dann verstehe ich nicht, wieso ich die Lüfter über das Bios nicht ansteuern kann..

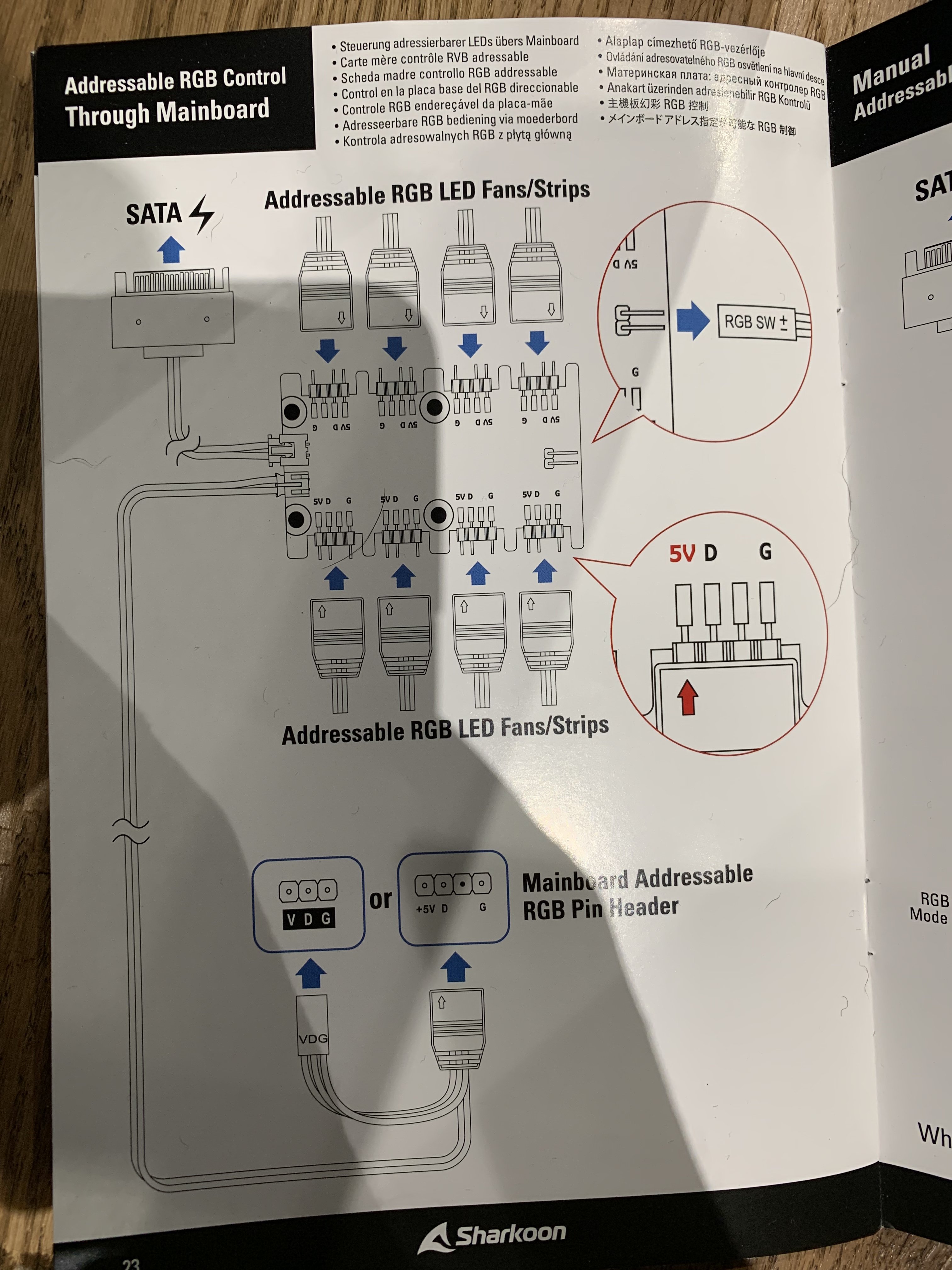

das bios stellt ja alle 6 sys_Fans in der Übersicht zur Verfügung, aber ich kann meine im Gehäuse verbauten (waren von Anfang an drin in dem Gehäuse) Lüfter gar nicht dort anschließen. Wie soll also das bios die Teile ansteuern ? Laut der Anleitung werden die ja nur über sata mit Strom versorgt und haben quasi keine Verneinung zum mainboard, also keine Steuerung über das mainboard? Oder liege ich da falsch?



[Drewkev]

die Anschlusskabel haben 3 Pin-Löcher mit einem frei dazwischen, aber die sys_Fan Anschlüsse auf dem mainboard haben alle 4 Pins. Ich hab noch ein vdg Kabel mit dran. Fotos hängen mit dran.

Du brauchst dafür auch so einen Anschluss:

Das ist aber nur die Beleuchtung selbst!

wieso ich die Lüfter über das Bios nicht ansteuern kann..

Was genau willst du den im BIOS steuern, etwa die Lüftergeschwindigkeit?



[Mattesknattes]



[Drewkev]

Laut der Anleitung werden die ja nur über sata mit Strom versorgt und haben quasi keine Verneinung zum mainboard, also keine Steuerung über das mainboard? Oder liege ich da falsch?

Exakt. Nur die Beleuchtung kannste in der aktuellen Config steuern.

Wie soll das Mainboard die auch steuern, wenn die Lüfter ihren Strom vom Netzteil kriegen.



[Mattesknattes]

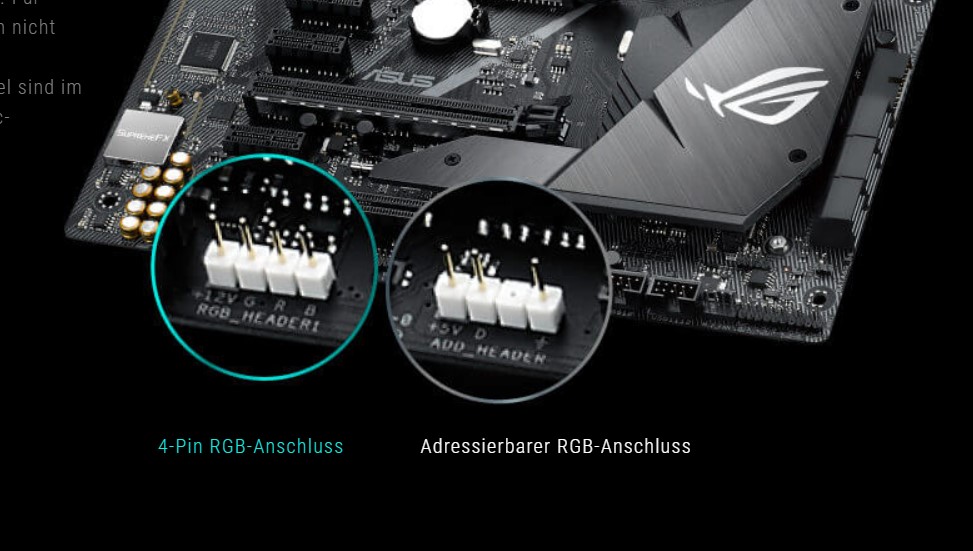

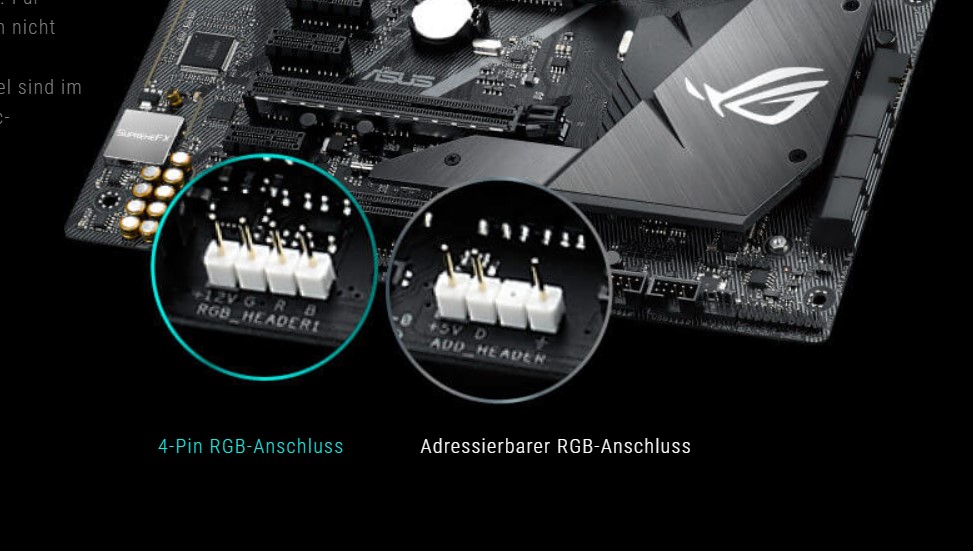

Du brauchst dafür auch so einen Anschluss:
Anhang anzeigen 1191892
Das ist aber nur die Beleuchtung selbst!

Was genau willst du den im BIOS steuern, etwa die Lüftergeschwindigkeit?

Hmm aber in der Anleitung des z690 A steht, dass man dc Lüfter steuern kann und das Bios gibt es ja auch her. In Testberichten ist auch zu lesen, dass die Lüfter ansteuerbar sind in der Geschwindigkeit. Ich Check nicht wo ich die anschließen kann, damit die nicht immer auf Volldampf laufen



[Drewkev]

Hmm aber in der Anleitung des z690 A steht, dass man dc Lüfter steuern kann und das Bios gibt es ja auch her. In Testberichten ist auch zu lesen, dass die Lüfter ansteuerbar sind in der Geschwindigkeit.

Das verneint auch keiner. Dafür müssen die Lüfter aber ihren Strom von Mainboard kriegen, in deinem Fall kriegen die diesen über Molex vom Netzteil.



[Mattesknattes]

Tja gibt es da kein Adapter oder sowas, um das auf das z690 zu bekommen? Kann doch nicht sein, dass dieses eine fehlende Loch im Kabel des Gehäuses jetzt die Steuerung der rpm verhindert…



[Drewkev]

Welches fehlende Loch?

Welche Anschlüsse haben die Lüfter noch bis auf die zwei aus dem ersten Foto? Direkt Molex aus #5?

Dann bräuchtest du sowas in die Richtung:
https://www.amazon.com/molex-3-pin-fan-adapter/s?k=molex+to+3+pin+fan+adapter



[BigMidiTower]

Hallo,

die Lüftersteuerung im BIOS/UEFI zeigt nur Wirkung, wenn die entsprechenden Lüfter auch passend angeschlossen sind, z. B. am SysFan1 oder 2 oder 3...

Die bis jetzt bebilderten Anschlüsse dienen ausschließlich der Beleuchtung. Die im Gehäuse montierten Lüfter sollten folglich noch einen 2. Anschluss haben. Bitte Bilder posten.

MfG
BigMidiTower



[Mattesknattes]

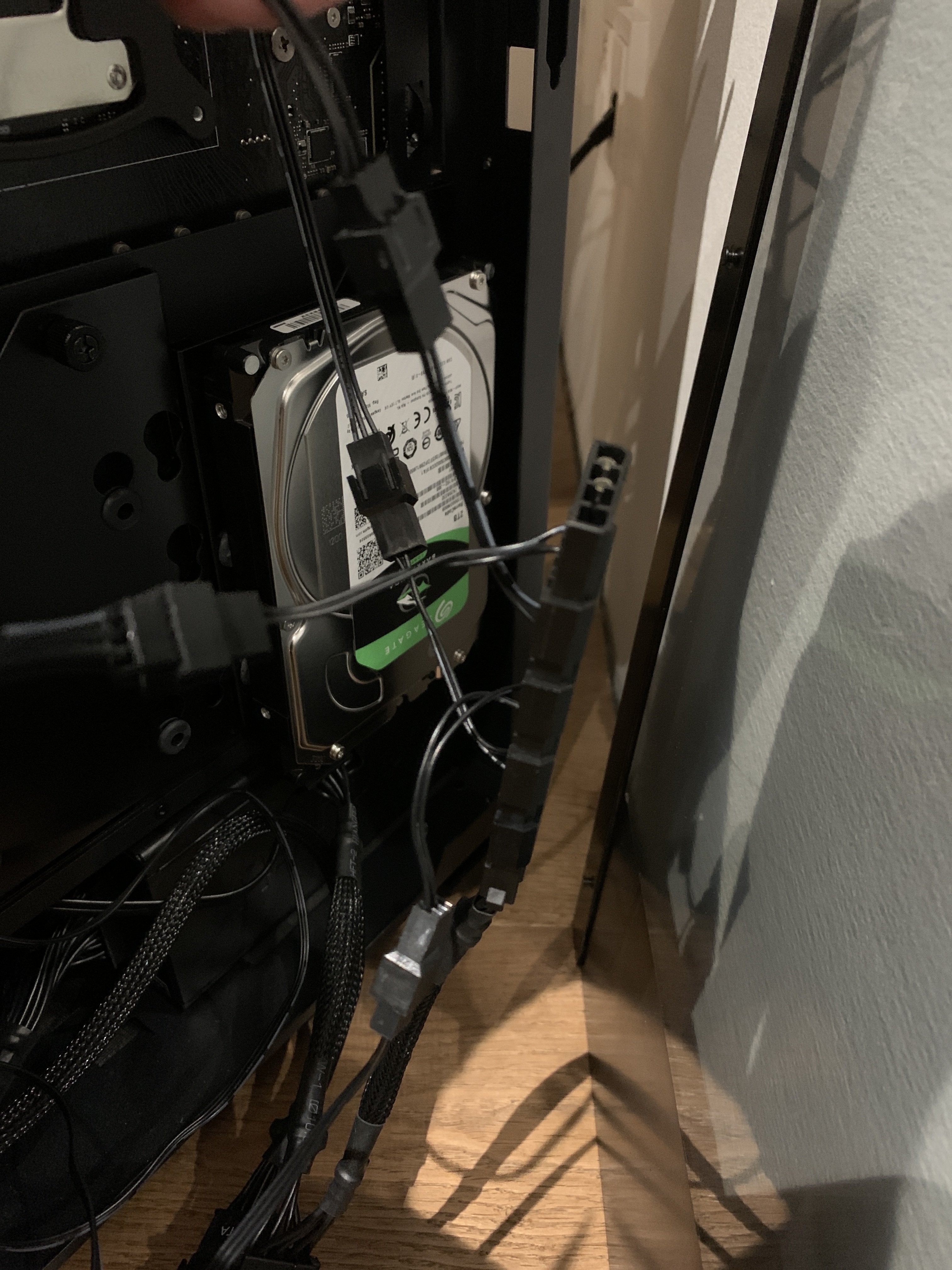

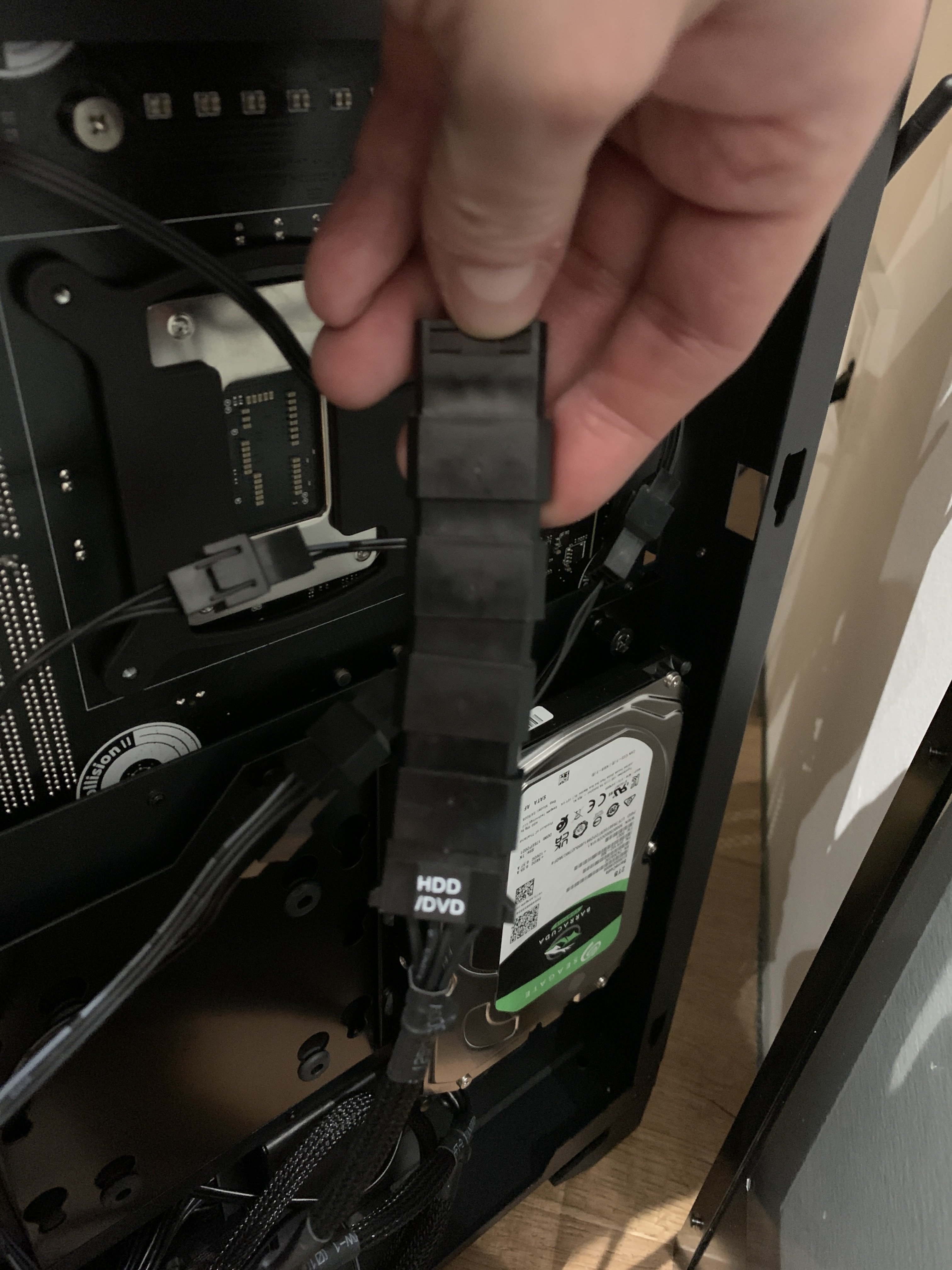

Ich habe weit folgende Anschlüsse vom Gehäuse (Siehe Fotos).. ich würde die gerne einzeln auf die 6 vorhandenen sys_fan packen, aber die Kabel passen nicht aufeinander. Drum kann ich sie nur so über sata anschließen.
In den kleineren Steckern, die vor dem sata liegen, ist nur ein zwei Poliger Stecker drin



[Drewkev]

Sieht für mich, wie bereits vermutet, nach Molex aus. Somit:
https://www.amazon.com/molex-3-pin-fan-adapter/s?k=molex+to+3+pin+fan+adapter

Damit geht aber kein PWM, nur DC.



[Mattesknattes]

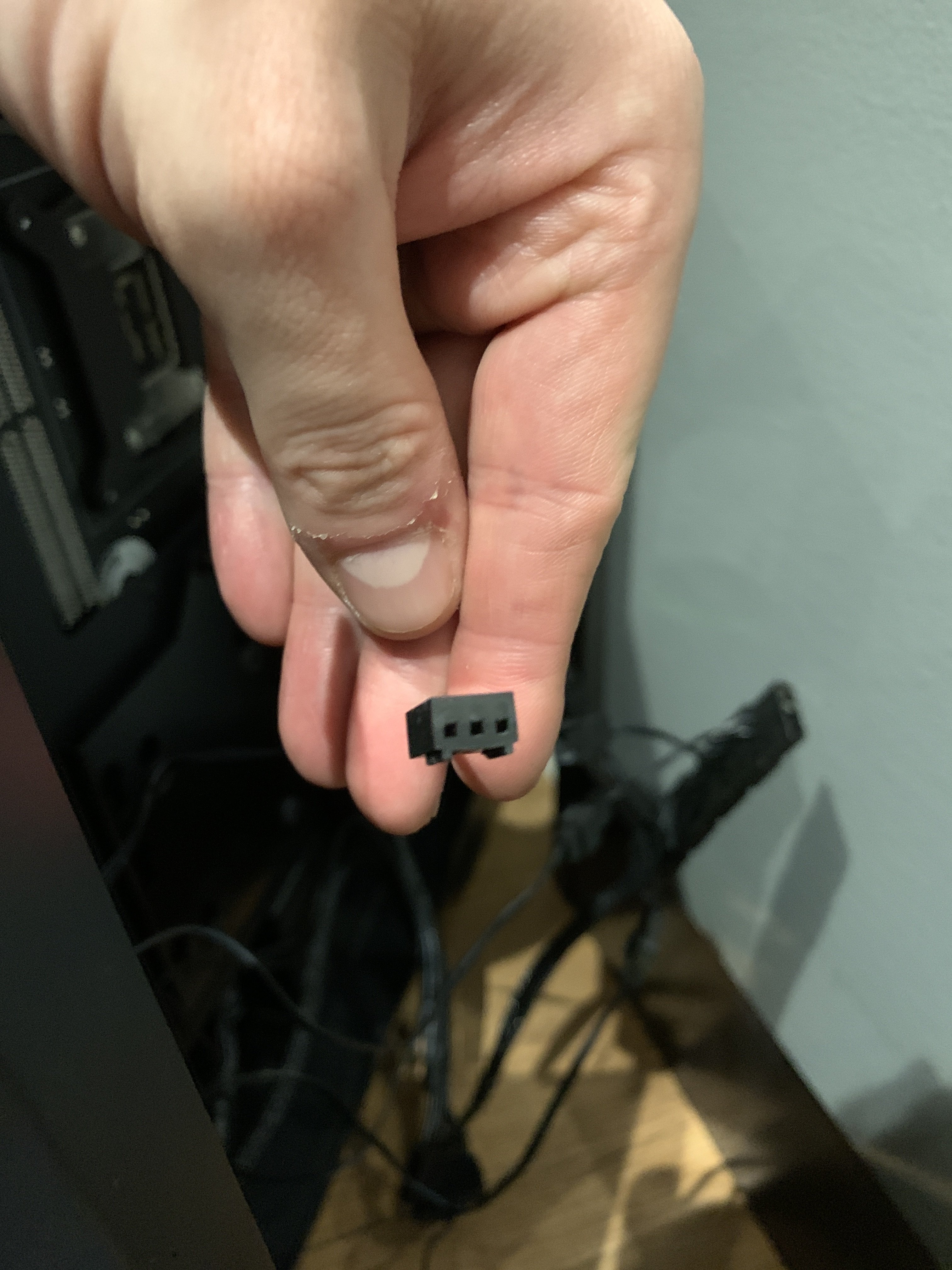

Im Grunde hat jeder Lüfter diesen Abschluss für Strom (siehe Foto), aber der passt nicht auf das Board (siehe Foto von oben vom Board)
Ich kenne mich in der Fachsprache nicht gut genug aus, um das passende Kabel bzw Adapter von hier auf das Board zu finden.



[Drewkev]

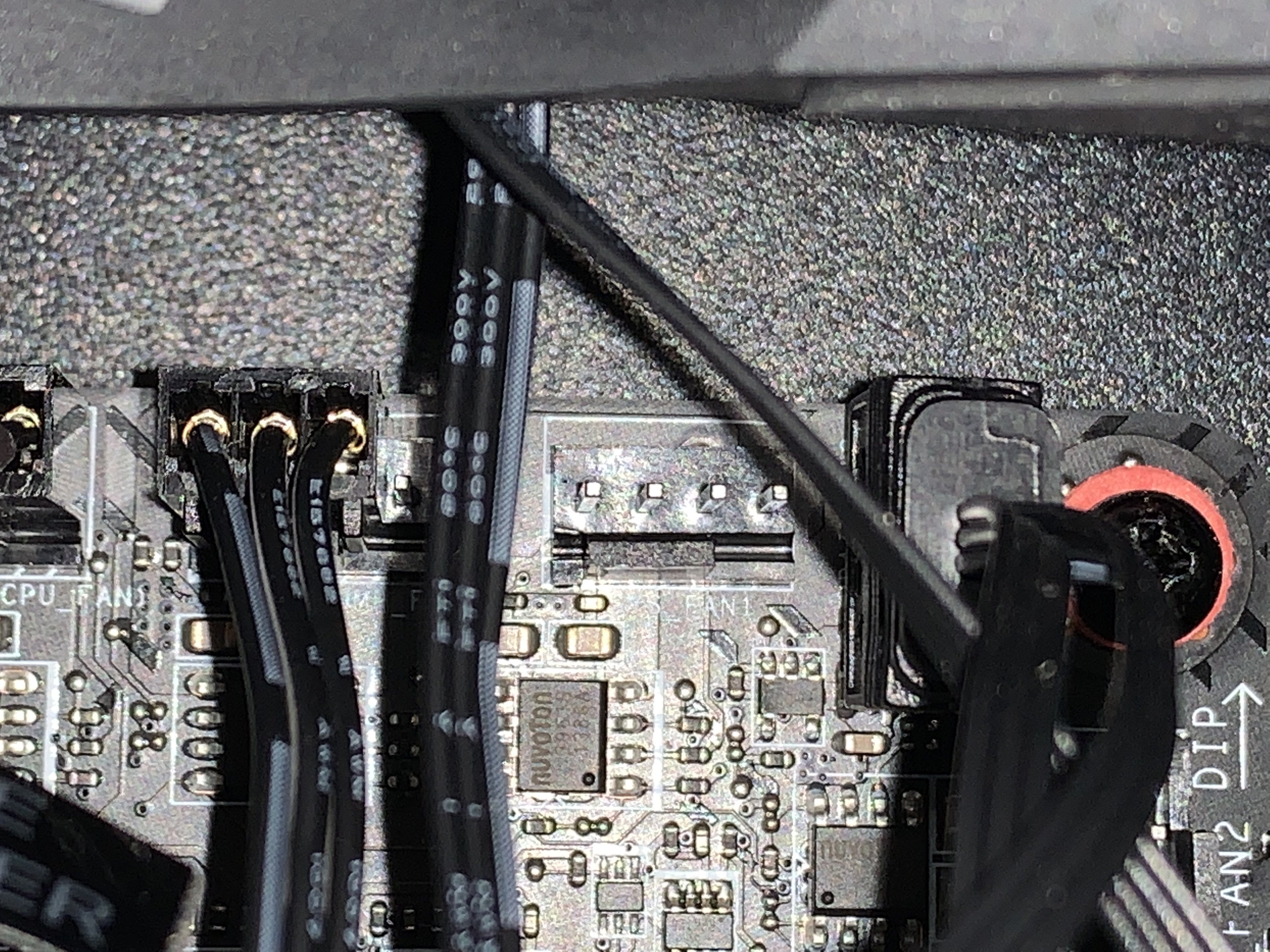

aber der passt nicht auf das Board (siehe Foto von oben vom Board)

Natürlich passt das. Musst nur den rechten Pin beim Mainboard weglassen, der ist für PWM.



[Mattesknattes]

Natürlich passt das. Musst nur den rechten Pin beim Mainboard weglassen, der ist für PWM.

Ach hör auf, das gibt’s ja gar nicht 😅 Probier ich direkt mal aus

Ergänzung (26. Februar 2022)

Perfekt, es funktioniert !

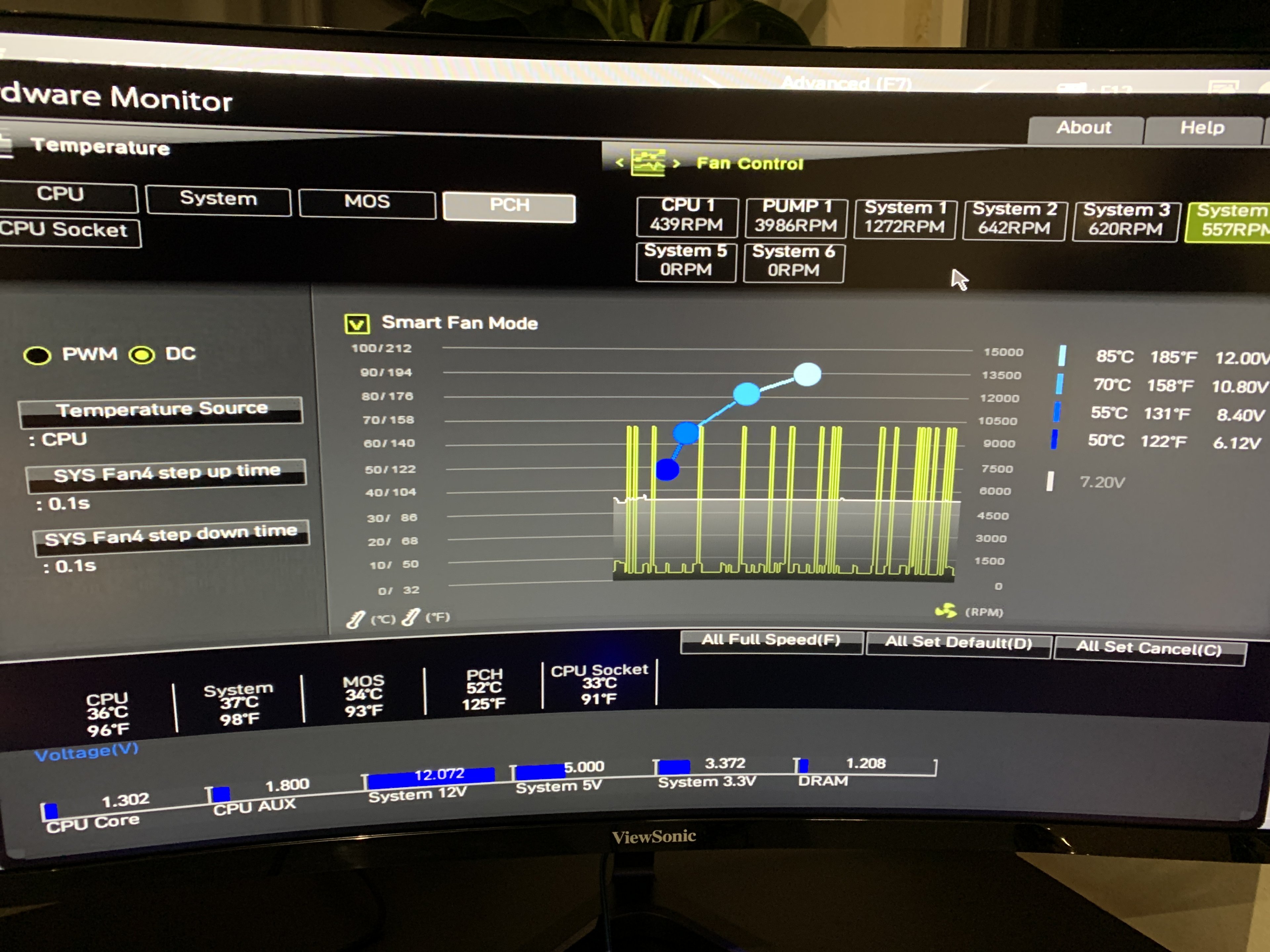

Das einzige, was ich nicht verstehe ist, wieso jetzt die Lüfter alle paar Sekunden aufdrehen (Siehe foto)!? Referenz Temperatur ist nicht erreicht (noch >10 grad Abstand).. ist ja fast nervender als vorher



[Drewkev]

Wieso richtest du überhaupt die Gehäuselüfter nach der CPU-Temperatur? Kann man da keinen fixen Wert einstellen?



[Mattesknattes]

Um ehrlich zu sein weiß ich nicht, woher der noch Temperatur messen kann.. das wäre meine einzige Referenz. Wenn du da einen Tipp hast, nehme ich den herzlich gerne an!



[Drewkev]

Ich würde wenn dann nur die CPU-FANs von der CPU-Temperatur abhängig machen, was irgendwo auch logisch sein dürfte.

Bin aber kein Profi in Sachen Lüftersteuerung per DC, sprich wo genau die Punkte der Gehäuselüfter hin sollen.



[Mattesknattes]

Ich bin dir aber schon mal sehr dankbar für die tolle Hilfe ! Ohne dich würde ich das hier jetzt nicht am laufen haben! Hab noch einen schönen Abend 👍👍
