Soundkarte auf Mainboard, Grafikkarte umstecken

[Legalizeer]

Hallo Leute,
Ich bin Besitzer eines Gigabyte GA-H87-HD3 Motherboards und einer Saphirre Radeon R9 290 VaporX Tri X. Zurzeit betreibe ich diese auf dem PCIe 3.0 x16 Steckplatz. Diese Grafikkarte ist aber ziemlich hoch und überdeckt deshalb 2 meiner PCIe x1 Anschlüsse. Auf diese soll aber dann die Soundkarte eingebaut werden (Creative Soundblaster Z). Ich habe noch einen PCIe 2.0 Anschluss unter diesen 3 Anschlüssen.
Jetzt stellt sich mir die Frage ob ich meine Grafikkarte problemlos umstecken kann ohne zu viel Leistungsverlust in kauf nehmen zu müssen, oder ich mir eine andere Soundkarte aussuchen sollte die auf PCIe 2.0 passt.

Hier Bilder/Links zu den obigen Dingen:

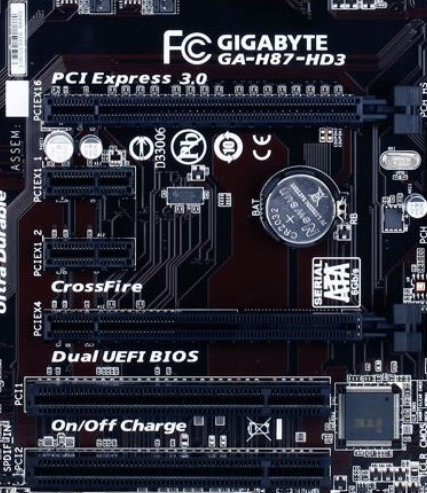

Motherboard Steckplätzte:
Board

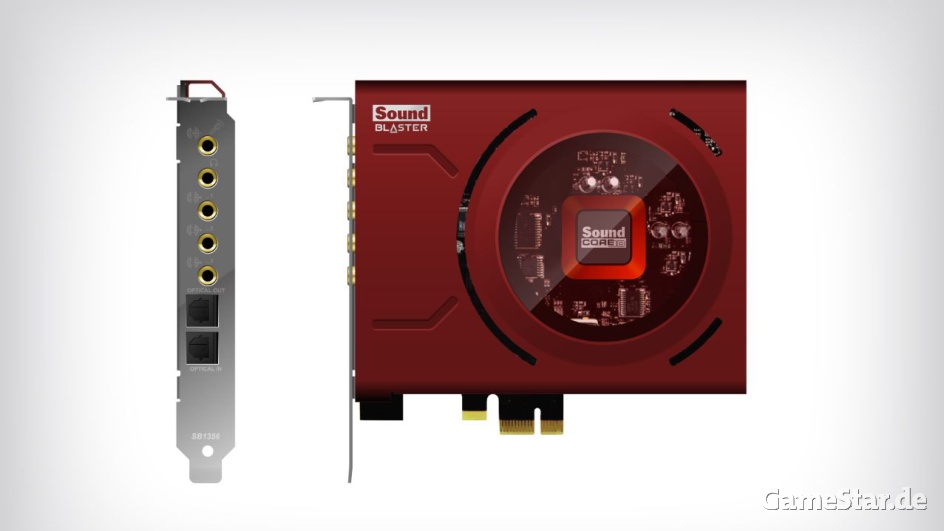

Soundkarte:
Soundkarte

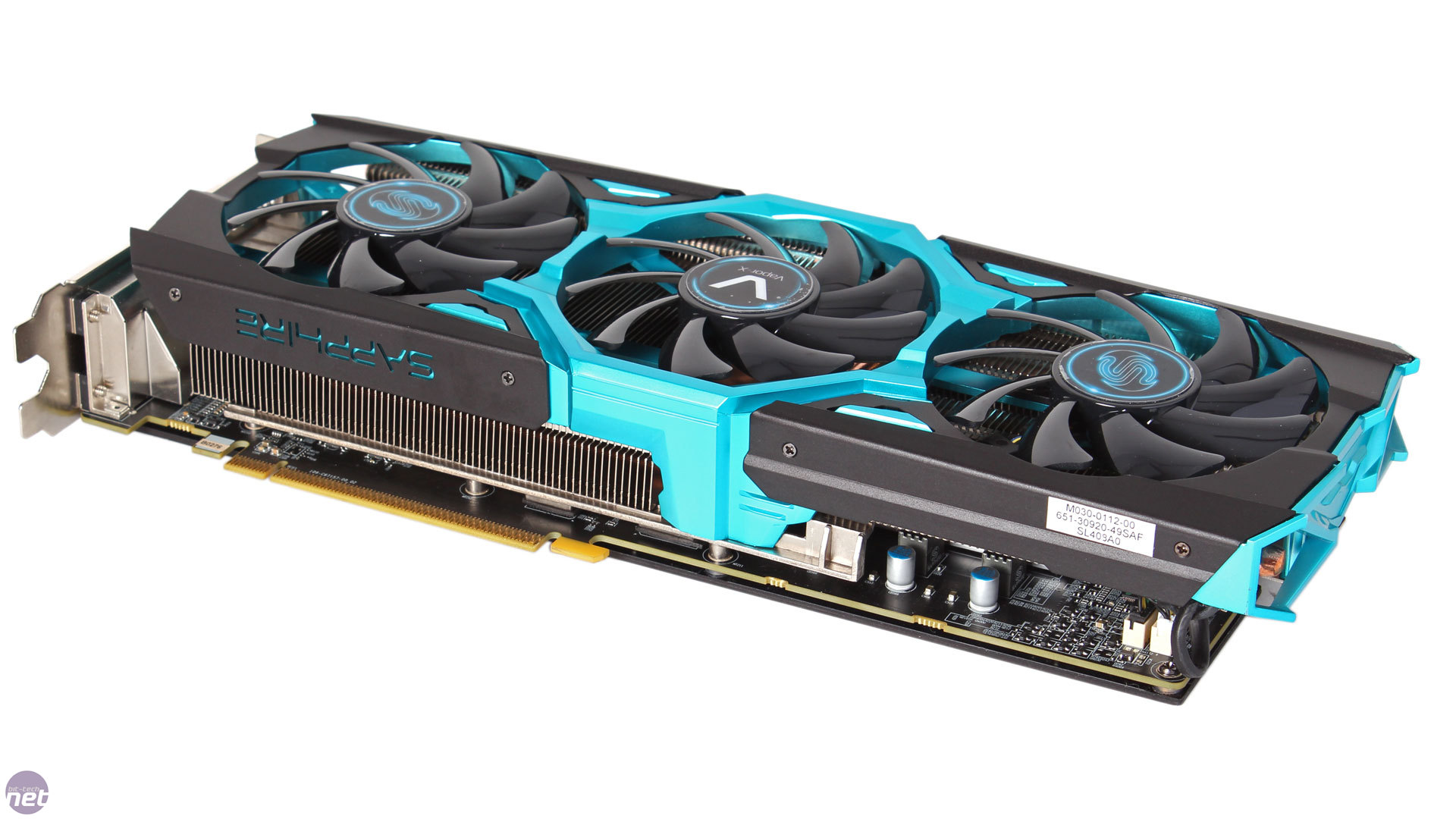

Graka:
Graka


Danke für die Hilfe,
Paul



[AdoK]

Steck die Soundkarte in PCIEX4.

Die Grafikkarte wird ja wohl nicht mehr als 3 Slots breit sein ...



[Legalizeer]

Sie überdeckt genau die 3 oberen Slots...
Passt den diese Soundkarte in diesen Stecker?
Auf dem Bild sieht der Stecker der Soundkarte wesentlich kleiner aus :/



[Nilson]

PCIe x1 passt in PCIe x4



[mugam]

PCIEX4 ist mechanisch ein x16-Steckplatz, elektrisch ein x4-Steckplatz und ja da passt auch eine x1-Karte rein.



[Legalizeer]

Ok danke für die schnellen Antworten <3<3
Kann geclosed werden



[AdoK]

Der PCIEX4 Slot ist mechanisch ein x16 Slot, jedoch elektrisch nur mit x4 angebunden - bitte mal einen Blick in den Slot auf deinem Bild werfen. Da siehst du, dass der Slot auch nicht vollständig mit 'Kontakten' belegt/ versehen ist.

Und ja, man kann auch eine x1 Karte in einen x16, x8 oder x4 Slot stecken.
