SPDIF Braket für Gigabyte Mainboard

[philipp501]

Hallo,

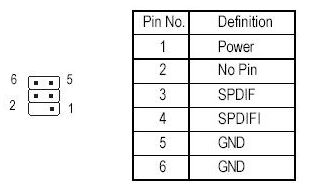

ich möchte eine Soundanlage an das Gigabyte GA-M52S-S3P (REV 1.0) anschließen und zwar über den SPDIF-Ausgang. Das Mainboard hat einen Header dafür. Pinbelegung ist auf dem Bild im Anhang zu sehen.

Das Braket, das dafür eigentlich vorgesehen ist, ist sehr schwierig zu bekommen und hat auch viel mehr Anschlüsse als ich brauche.
Ist es nicht auch möglich ein einfaches Braket zu verwenden, dass nur den zweipoligen SPDIF-Out Anschluss nach außen führt? Wenn ja, welche Pins wären das? 3 und 5?

Hat jemand vlt so ein Blech rumliegen, das er nicht mehr braucht?


Vielen Dank schonmal



[Broken_Hobbit]

Da kann ich nur bei "sehr schwierig zu bekommen" helfen.
JZ sollte das eigentlich im Shop haben.
Er hat eigentlich so ziemlich alles für Gigabyte-Boards...



[Fritzler]

kommt darauf an ob dein 2 fach braklet den TTL pegel auf SPDIF pegel wandelt, dann gehts

wenn nicht, kannst du dir unter umständen dein digital empfänger zerballern (TTL pegel=0V/5V; SPDIF-0,6V/0,6V)



[philipp501]

@broken_Hobbit: Ja danke, das hilft, die haben das vorrätig.

@Fritzler: Aber der Anschluss ist doch extra dafür vorgesehen, kann es da wirklich sein, dass die unterschiedliche Pegel nutzen?



[Fritzler]

diese brackets haben meist noch toslink adapter drauf für optisch und die wollen 5V eingang

aber endgültige gewissheit wird man nur ahebn, wenn man mal mit einem oszilloskop nachmisst
