Steckerproblem mit neuem Gehäuselüfter

[Eduardo77]

Hallo zusammen,

ich habe mir kürzlich den Gehäuselüfter Noctua NF-P12 redux-1700 PWM gekauft, aber leider gibt es ein Problem mit dem Anschluss. Der Lüfter hat ein 4-poliges PWM-Kabel, was laut Spezifikation eigentlich zu meinem Mainboard Gigabyte Z390 D passen sollte – das Mainboard unterstützt ja 4-polige Lüfteranschlüsse.

Allerdings passt der Stecker vom Lüfter scheinbar nicht in den Anschluss auf dem Mainboard, oder er scheint nicht richtig zu funktionieren. Ich habe den Stecker überprüft und versucht, ihn korrekt anzuschließen, aber es tut sich nichts.

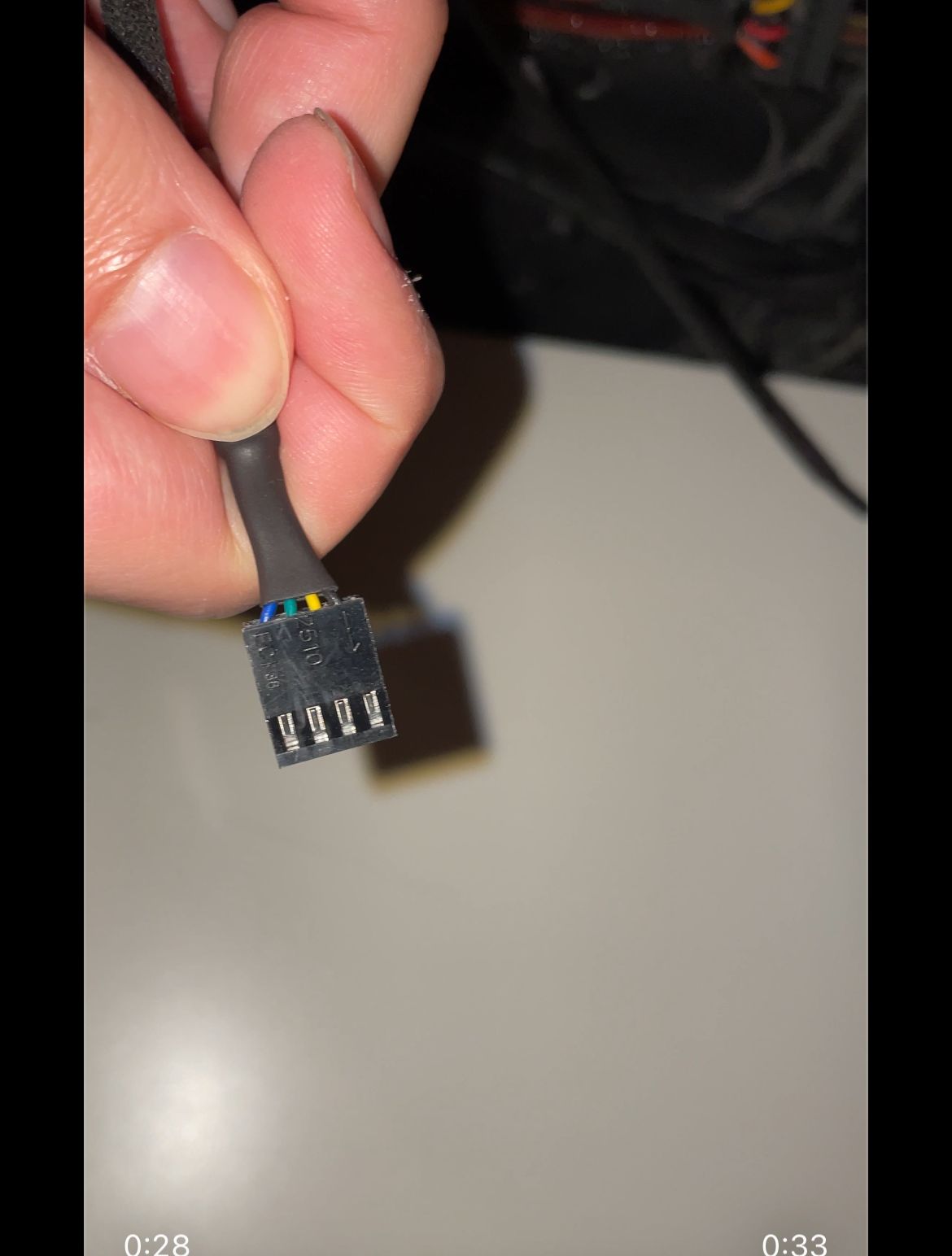

Anschlusskabel von dem neuen Lüfter:

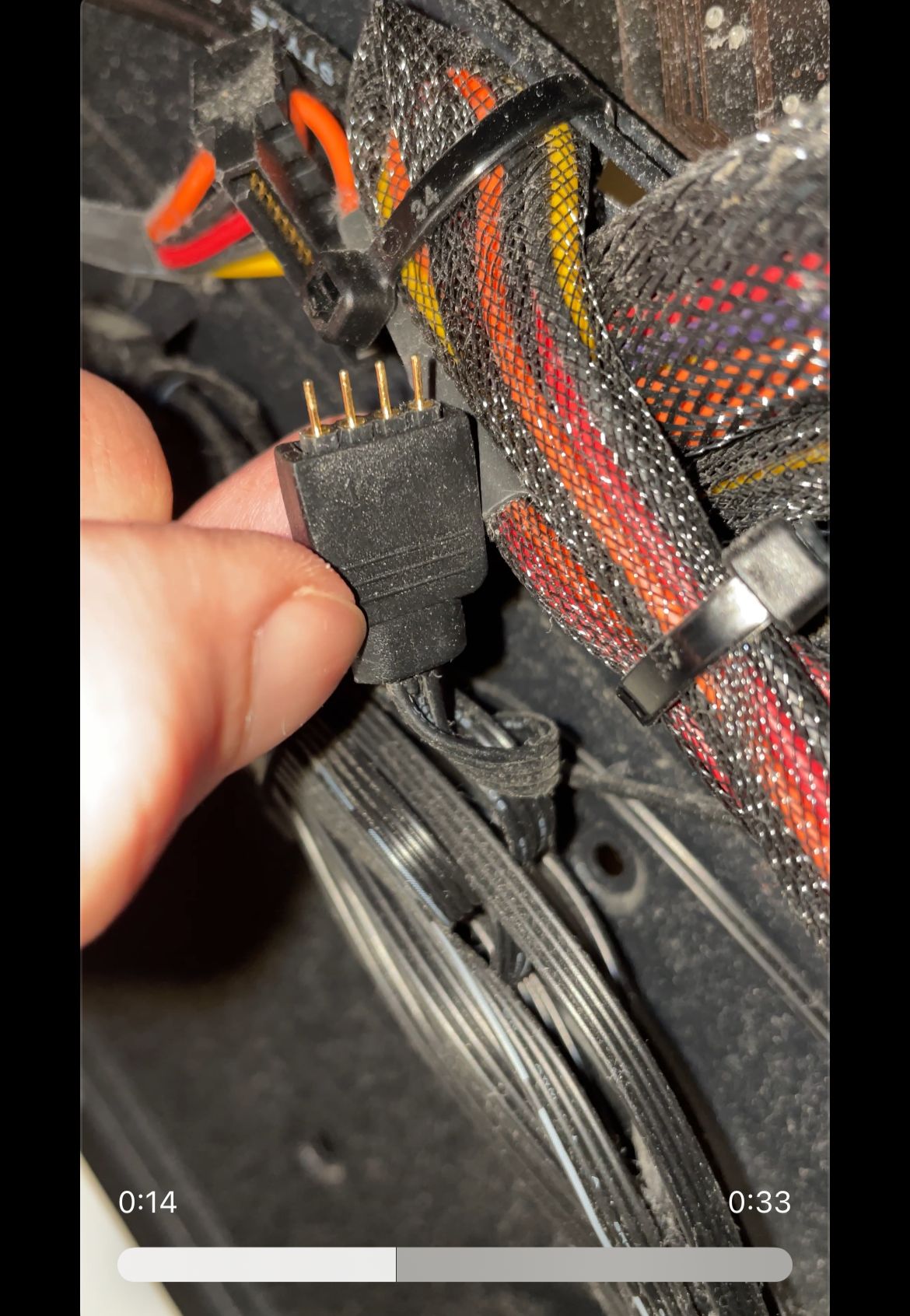

alter Lüfter muss an an diesen Stecker dran:

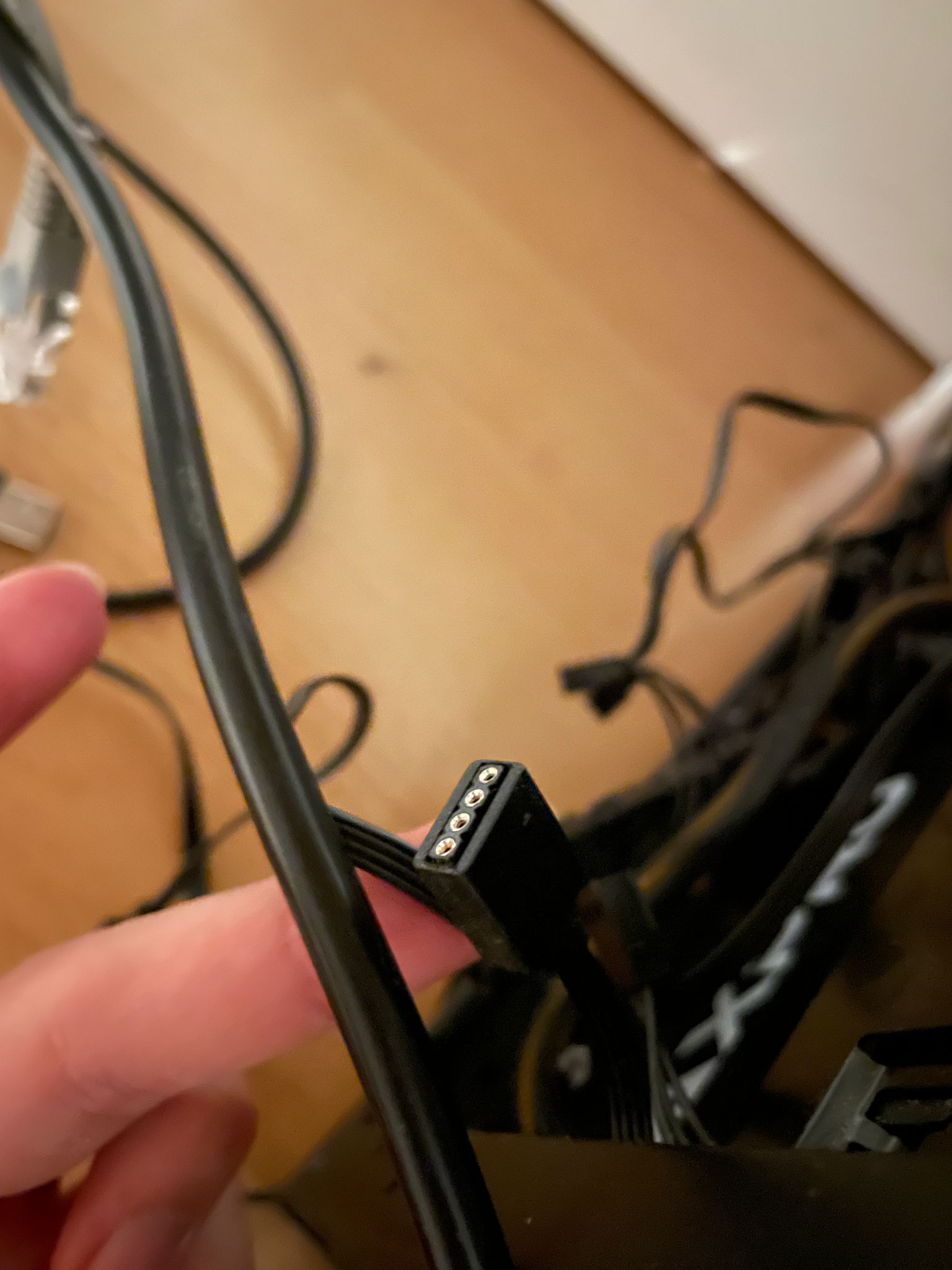

Anschlusskabel von dem kaputten lüfter:



[Naturtrüb]

...die Stecker in Bild 2 und 3 sind RGB-Stecker/Buchsen. Die Anschlüsse für den Lüfter befinden sich auf dem Mainboard...



[djducky]

Jep, du versuchst eine Verbindung mit ARGB-Kabeln.

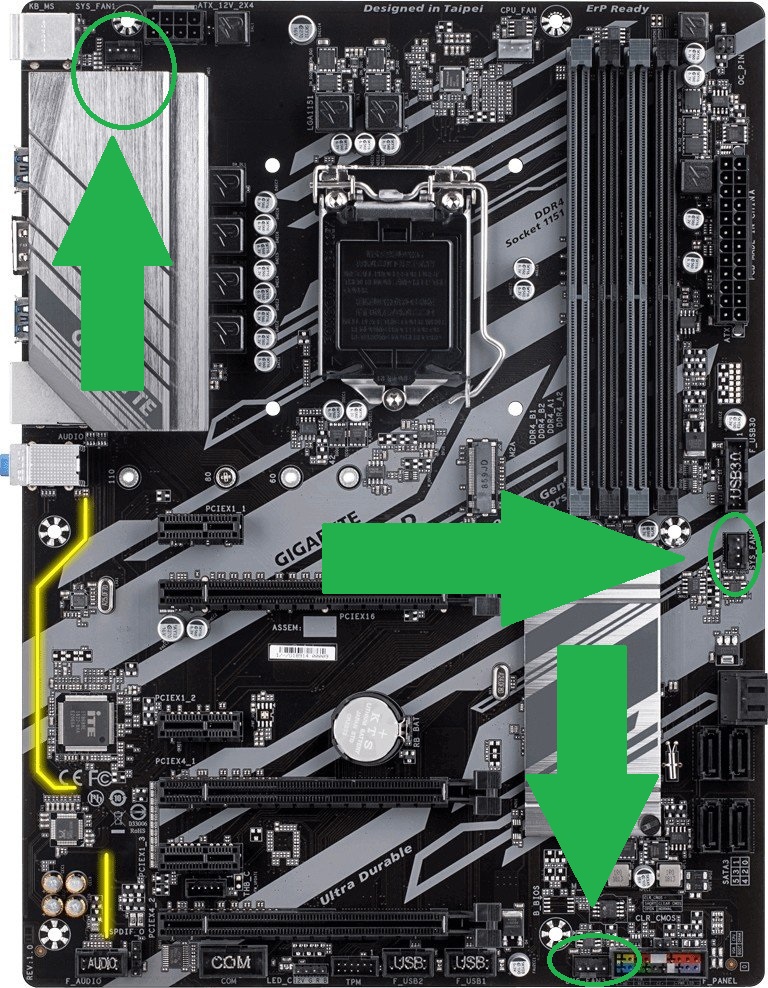

Die PWM-Steckplätze für Gehäuselüfter sind an den markierten Stellen:



[Eduardo77]

@djducky Okay also sind die ARGB-Kabel nur für die LED steuerrung richtig? Die jetztigen Lüfter können nicht gesteuert werden. Kann es also sein, dass diese nicht mit dem Mainboard verbunden sind?



[djducky]

Es kann sein, dass sie mit einer ins Gehäuse integrierten Lüftersteuerung verbunden sind - die sowohl ARGB als auch die Lüfterdrehzahl steuert - bzw. wahrscheinlich eher die Spannungsstufen 5V, 7V und 12V.



[Eduardo77]

@djducky Kann ich aber den neuen Lüfter einfach an einen der markierten Lüfterslots an das Mainboard anschließen?



[djducky]

Natürlich kannst du das, dafür habe ich dir die Pfeile gemalt...

Darüber kannst du den Lüfter auch regeln - im BIOS per Lüfterkurve oder per Software.



[Eduardo77]

Perfekt. Handelt es sich bei dem Mainbaord Bild, um das exakt gleiche Mainbaord, welches ich besitze?



[djducky]

Ja, aber schau doch einfach nach... Wirst ja sehen, ob die Dinger an den richtigen Stellen sind.



[Arcturus128]

Steht häufig auch dran. FAN_n oder PWM_n o. Ä.



[DJMadMax]

Der Rechner scheint offensichtlich auch eine chaotisch verkabelte Staubhölle zu sein. Auch hier könnte/sollte man mal ansetzen für besseren Airflow mit daraus resultierend leiseren Lüftern bei dennoch besseren Temperaturen.



[handy.dealer]

@DJMadMax Deshalb hat er sein Mainboard ja auch nicht erkannt 😅



[RaptorTP]

Die Verkabelung bringt kaum bis gar nichts.
In der Zeit der IDE Laufwerke würde ich es verstehen.

Aber ja, generell hilft natürlich ein Blick ins Innere für die optimale Airflow Beratung.

Ich zweifle aber schon an der Jahreszeit und dem erworbenen Lüfter.

Der Moment passt genauso nicht wie der RGB Stecker xD



[Eduardo77]

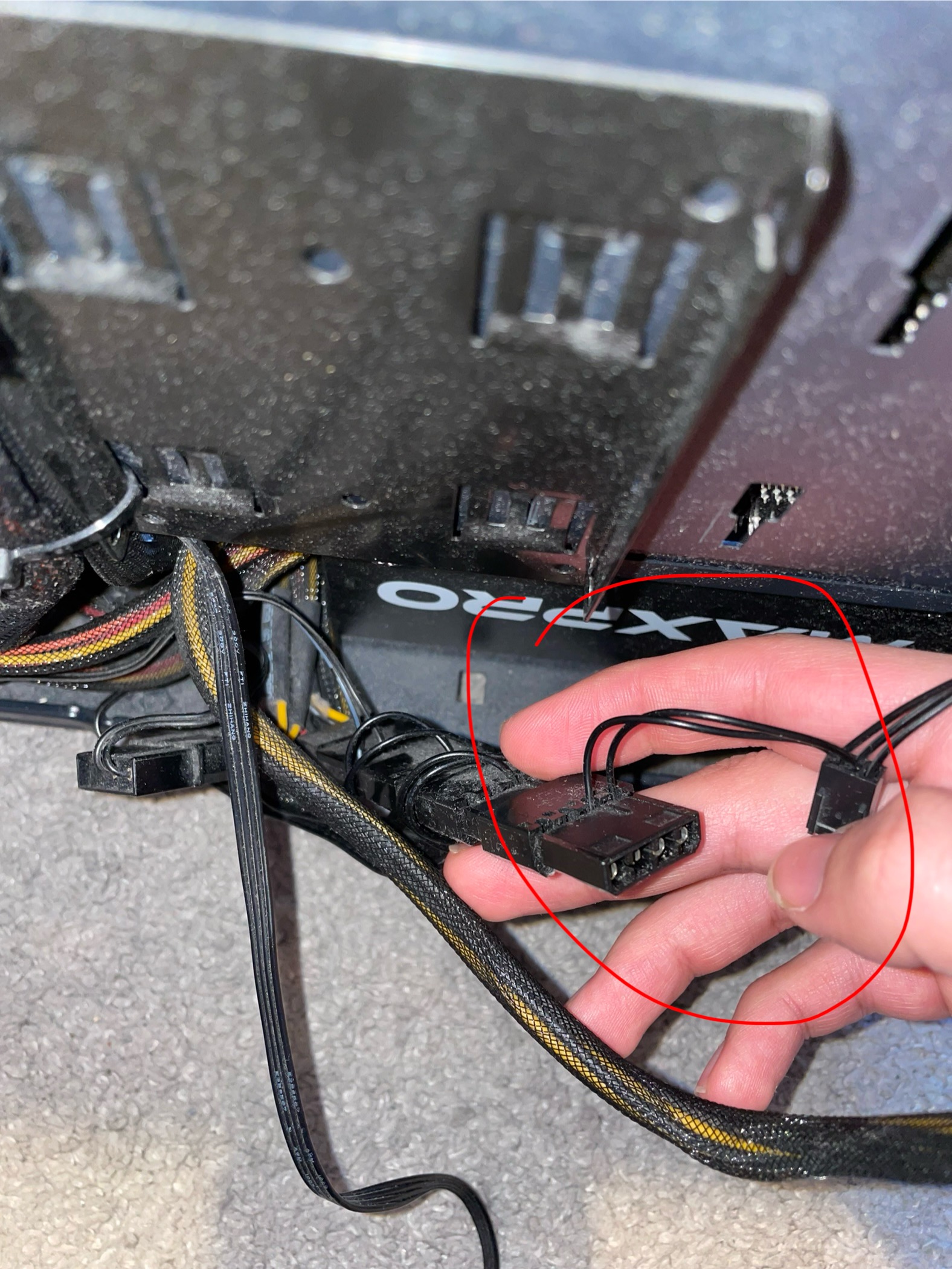

Ich habe jetzt ein Kabel vol alten Lüfter aus der Rückseite des Gehäuse entfernt, jedoch ist ein anderes Kabel noch auf der Rückseite mit einem Länglichen Gerät verbunden. Könnt ihr mir sagen was das ist und wie ich es entfernen kann?

Ergänzung (Samstag um 16:12)

Okay, ich hab alles gelöst. Der Lüfter wurde eingebaut und läuft tadellos. Vielen Dank für die Hilfe im Forum.
