Strom für mehr als zwei Festplatten am ASRock N100DC-ITX

[RaSc]

Wertes Forum,


Gibt es eine Möglichkeit, mehr als zwei SATA - Festplatten am ASRock N100DC-ITX mit Strom zu versorgen wenn der Datenanschluss über einen SATA zu PCIe Adapter erfolgt?

Danke

​



[cartridge_case]

Kommt Strom nicht vom Netzteil?



[TorenAltair]

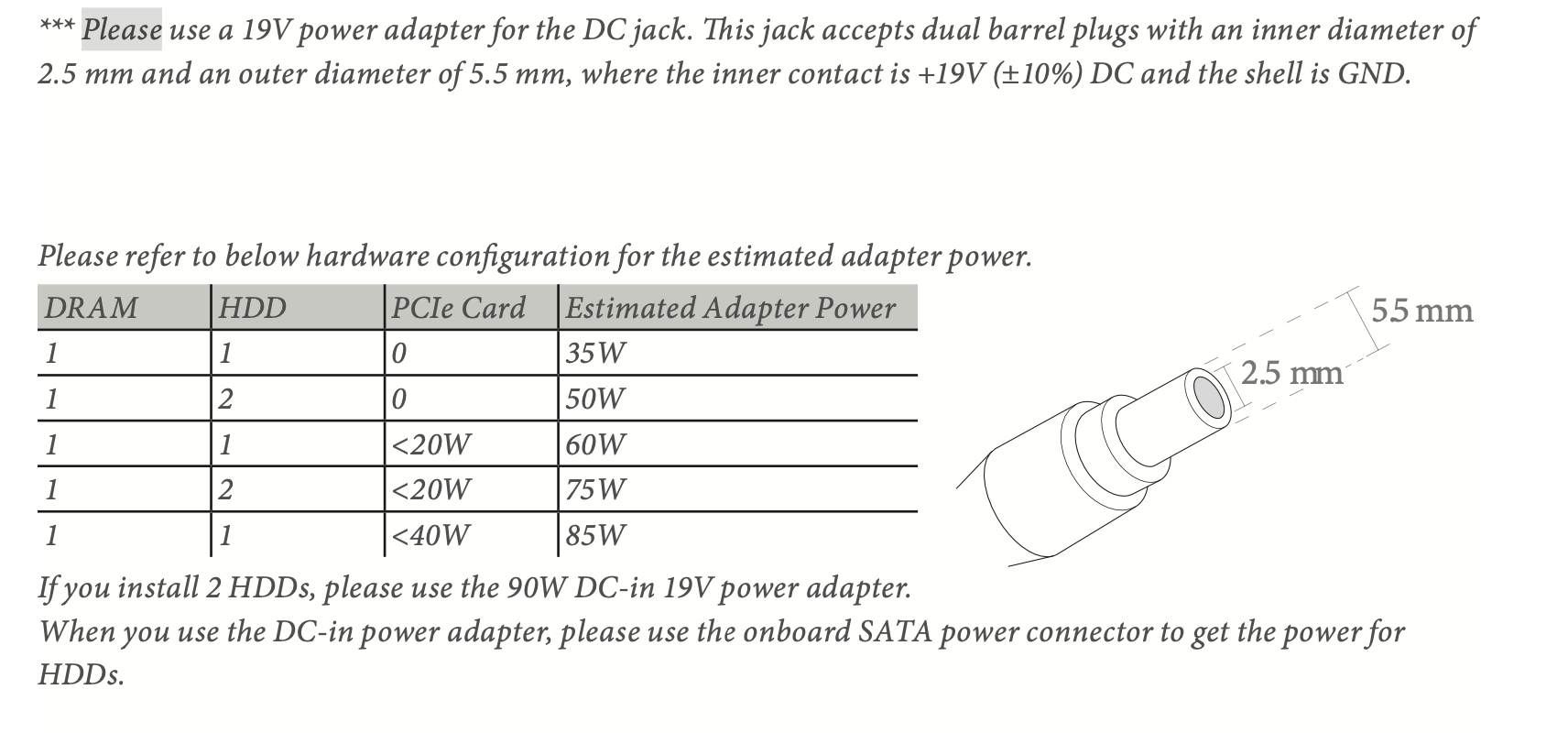

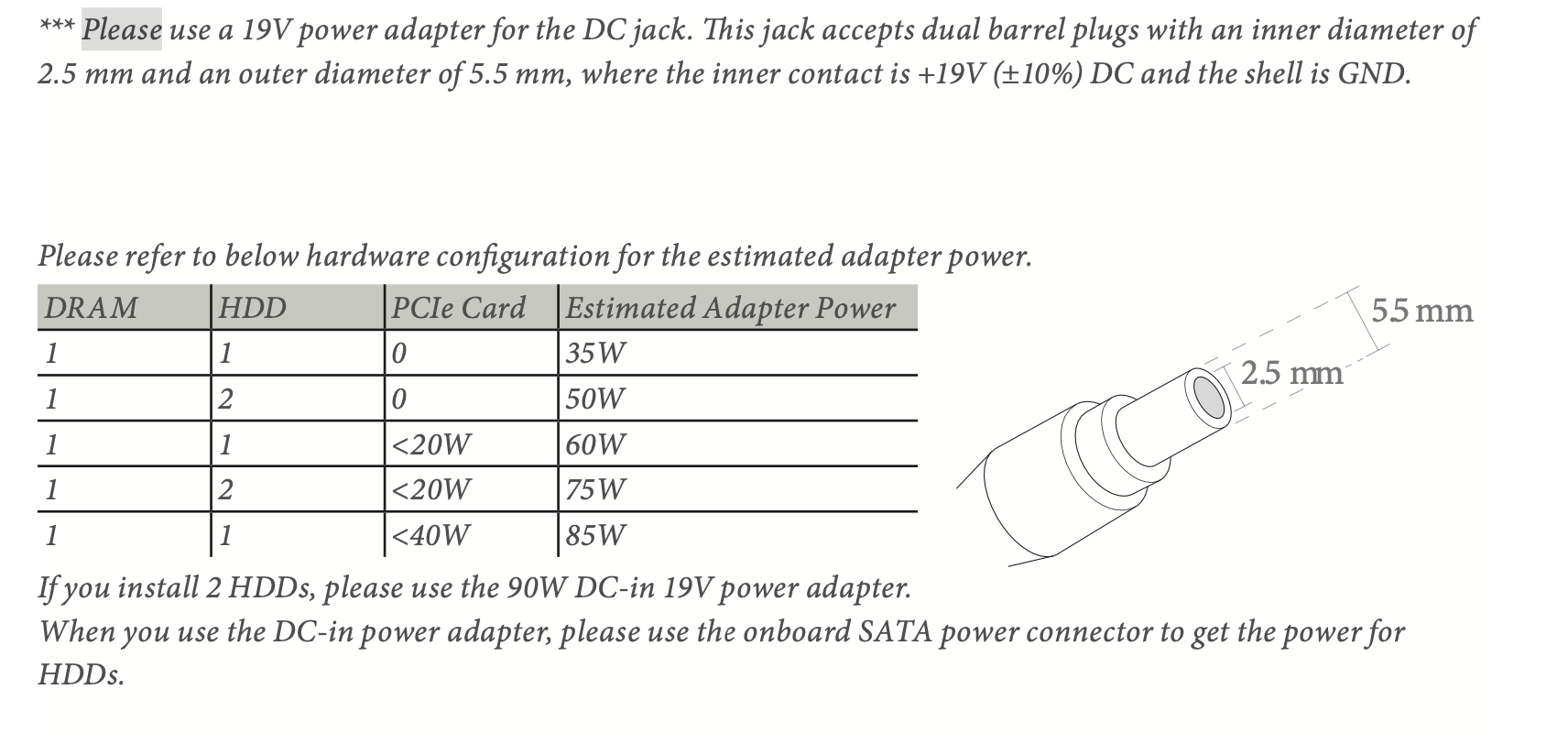

Seite 7 Handbuch hast Du aufgelistet wieviel Leistung Du über den PCIe-Slot abhängig der restlichen Konfiguration abrufen kannst. Dann musst Du rechnen was die Laufwerke und die Adapterkarte mit Stromversorgung brauchen. Sieht aber nach so knapp aus, dass ich zu „besser nicht“ tendiere.



[kachiri]

Kommt Strom nicht vom Netzteil?

Es geht nicht um Strom. Das Board hat nur zwei SATA-Anschlüsse. Er will nun den PCIe-Slot als Ersatz hernehmen.

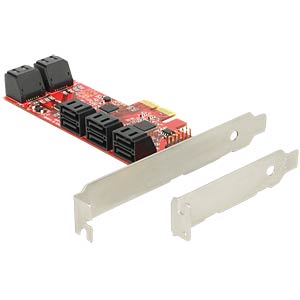

Einfach sowas nutzen @TE



[Daniel D.]

Dann ist aber die Frage falsch formuliert.



[conf_t]

Kommt Strom nicht vom Netzteil?

Welches Tischnetzteil hat das? Das ist ein MB mit eigener DC-DC Wandler

Es geht nicht um Strom

Doch

Wäre cool wenn schon das Produkt genannt wird sich die Antwortgeber dieses auch anschauen.

ITX mit Strom zu versorgen

gibt auch 4x SATA Stromkabel, muss mal suchen. Hatte selbst mal so ein DCDC Board

Oder SATA Y-Kabel

Wichtig ist, dass die den DC Wandler nicht überforderst.

Laut Handbuch sind mehr als 4 HDDs nicht vorgesehen



[_roman_]

Die Frage ist konfus.

Bilder oder bessere Frage Stellung hilft.

ein Netzteilkabel ist kein Datenkabel - so als reine Allgemeinbildungs - Information.



[conf_t]

Kommt Leute, was ist daran so schwer zu verstehen? Ich weiß es ist „früh“ und bei nicht jedem hat der erste Kaffee schon seine Wirkung entfaltet, aber dieses kollektive Totalversagen ist schon heftig und unnötig.

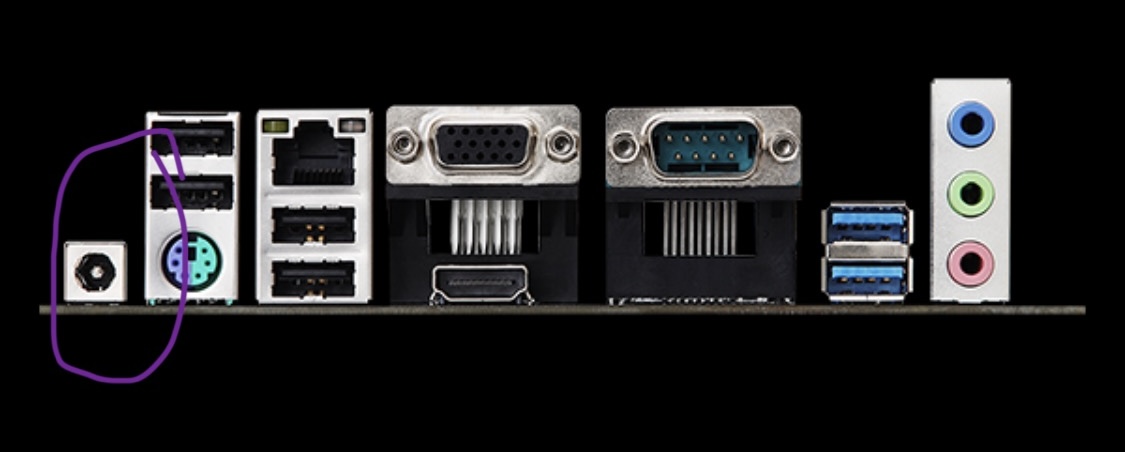

Das Board hat keinen ATX Power Stecker , daher gibt es auch kein ATX Netzteil! Es wandelt selbst die 19V DC-in (Hohlstecker und Speisung durch Tischnetzteil) in 12V, 5V und 3,3V um.

Die Stromspeisung der Laufwerke erfolgt durch ein speziellesAdapterkabel über das Mainbaords.

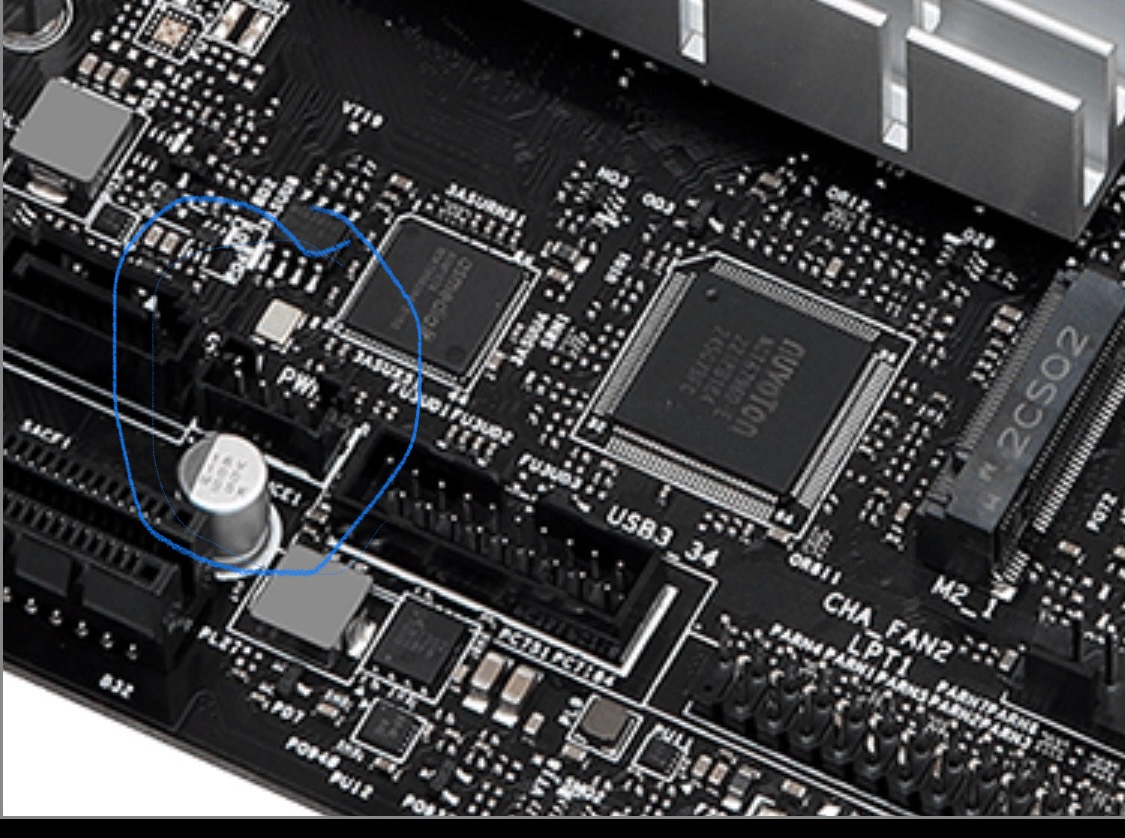

SATA Stromspeisung

Die Fragestellung ist absolut korrekt.

Ich kenne den Boardseitigen Stecker nur von den Fotos. Daher kann ich schwer etwas konkretes empfehlen.

Aber wie gesagt, wie gesagt mit SATA Y-Kabeln arbeiten, oder Tante Google anwerfen und ein Kabel bestellen, welches augenscheinlich den passenden Stecker hat.



[Sound-Fuzzy]

Es gibt Y-Kabel. Aber der Port wird nicht unbegrenzt Strom liefern könnnen, Daher vorher genau informieren, was da geht.
Ansonsten: Falls 2x SATA plus 1x m.2 selbst bei großen Laufwerken nicht reichen, würde ich via USB auf externe Platten (ggf. je nach Menge an einem aktiven Hub) gehen oder ein ext. Gehäuse für mehrere Platten einsetzen.



[slrzo]

Ich denke der Threadersteller will damit ein DIY Nas aufbauen. Spiele selbst mit den Gedanken so ein N100-Board zu nutzen, aber man ist dabei doch sehr eingeschränkt.
Externe USB-Platten sind deshalb vermutlich außen vor (und bei Unraid/Truenas auch nicht empfohlen).

https://www.igorslab.de/en/jonsbo-n...ect-successor-but-a-chic-variation-instead/4/
Hier war derjenige "kreativ" und hat soweit ich das sehe ein eigenes Pico-PSU-Netzteil genommen und den Boardanschluss gebastelt. Somit wird der boardeigene SATA-Powerconnector nicht überlastet.



[RaSc]

gibt auch 4x SATA Stromkabel, muss mal suchen. Hatte selbst mal so ein DCDC Board

Oder SATA Y-Kabel

Wichtig ist, dass die den DC Wandler nicht überforderst.

Laut Handbuch sind mehr als 4 HDDs nicht vorgesehen

Genau sowas suche ich. Ich will die Daten über SATA bzw. SATA -> PCIe leiten. Beim Board ist aber folgerichtig nur ein Stromkabel für zwei Festplatten.

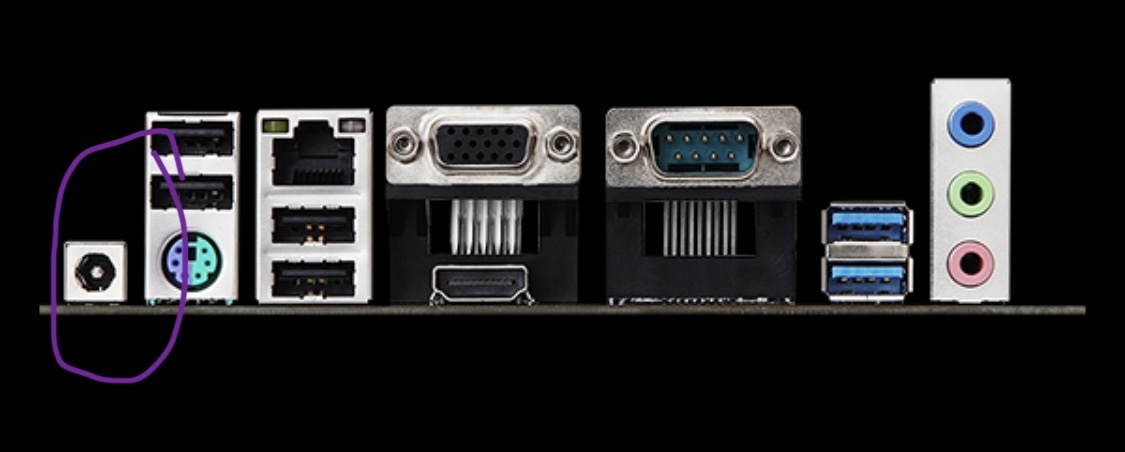

Anhang anzeigen 1414012Kommt Leute, was ist daran so schwer zu verstehen? Ich weiß es ist „früh“ und bei nicht jedem hat der erste Kaffee schon seine Wirkung entfaltet, aber dieses kollektive Totalversagen ist schon heftig und unnötig.

Das Board hat keinen ATX Power Stecker , daher gibt es auch kein ATX Netzteil! Es wandelt selbst die 19V DC-in (Hohlstecker und Speisung durch Tischnetzteil) in 12V, 5V und 3,3V um.

Die Stromspeisung der Laufwerke erfolgt durch ein speziellesAdapterkabel über das Mainbaords.

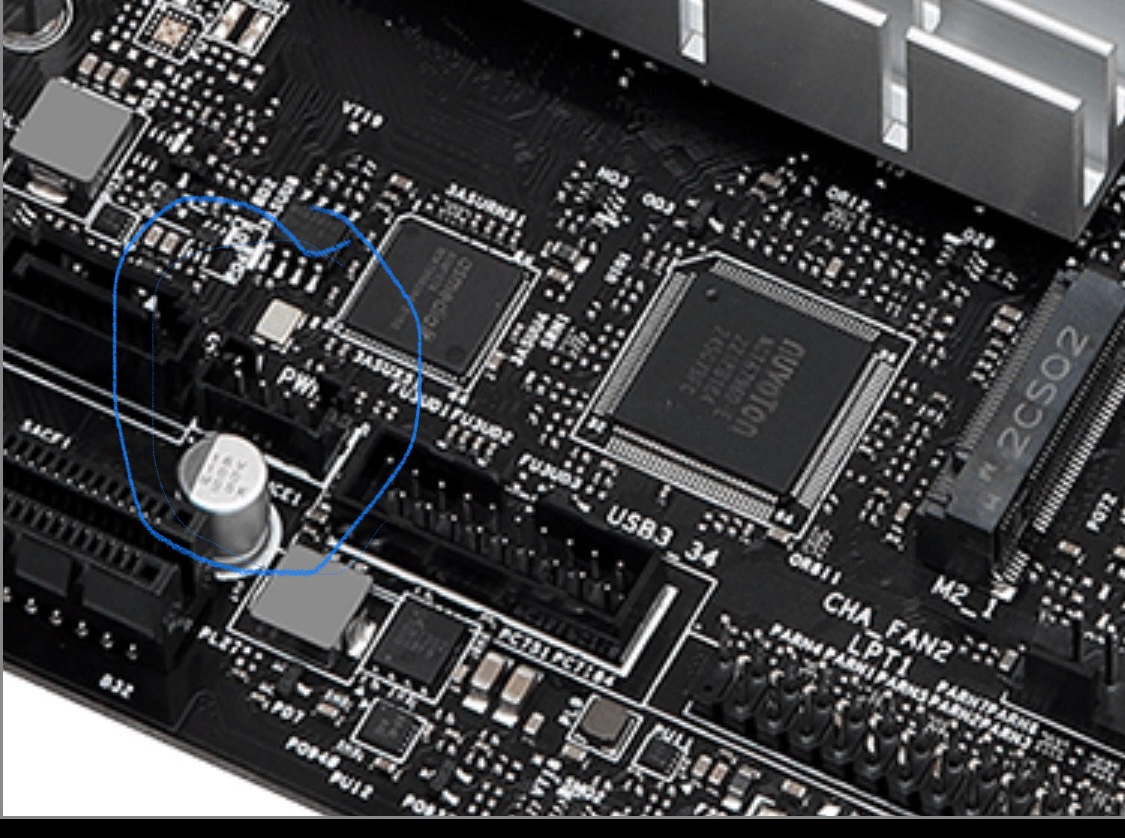

SATA Stromspeisung

Anhang anzeigen 1414013

Die Fragestellung ist absolut korrekt.

Ich kenne den Boardseitigen Stecker nur von den Fotos. Daher kann ich schwer etwas konkretes empfehlen.

Aber wie gesagt, wie gesagt mit SATA Y-Kabeln arbeiten, oder Tante Google anwerfen und ein Kabel bestellen, welches augenscheinlich den passenden Stecker hat.

Danke. Du hast mich verstanden.

Ich denke der Threadersteller will damit ein DIY Nas aufbauen. Spiele selbst mit den Gedanken so ein N100-Board zu nutzen, aber man ist dabei doch sehr eingeschränkt.
Externe USB-Platten sind deshalb vermutlich außen vor (und bei Unraid/Truenas auch nicht empfohlen).

https://www.igorslab.de/en/jonsbo-n...ect-successor-but-a-chic-variation-instead/4/
Hier war derjenige "kreativ" und hat soweit ich das sehe ein eigenes Pico-PSU-Netzteil genommen und den Boardanschluss gebastelt. Somit wird der boardeigene SATA-Powerconnector nicht überlastet.

Genau richtig. Es ist ein DIY NAS, sozusagen RaspberryPi in groß mit möglichst wenig Stromverbrauch/Abwärme/Lüfter.

Ich suche also nach einer Möglichkeit, den vorhandenen SATA-Stromanschluss auf mehr als zwei Endgeräte aufzubohren ober an die Endgeräte gesondert mit Strom zu versorgen. Die Daten sollen eben nicht über USB, sondern über SATA bzw. PCIe angebunden sein.

Erstmal Danke soweit. Y-Kabel ist vielleicht eine Variante. Und den Artikel auf igroslab gehe ich mal durch.



[slrzo]

Den Artikel gibt es auch in deutsch, google hat nur englisch als erstes ausgespuckt. Zu Y-Kabel, gibt es auch welche die glaube bis zu 4 Anschlüsse haben, also aus 1 mach 4.
Leider habe ich auch keine Infos finden können wie viel Strom über den SATA-Power-Connector auf dem Board laufen können. Anderenorts habe ich etwas gelesen, dass SATA-Powerkabel bis 54W glaub im ATX-Standard gerated sind.

Es gibt auch noch das N100 Board von ASUS https://geizhals.de/asus-prime-n100i-d-d4-csm-90mb1f70-m0eayc-a2994488.html?hloc=at&hloc=de
Hier mal meine zusammengewürfelte Zusammenstellung dafür (Klick). Der PCIe Slot geht für 2,5GbE drauf und der M.2 muss für den SATA-Adapter herhalten. Ich glaube beim Asus Board ist der kleine E-Key M.2 Slot ganz normal als PCIe nutzbar, beim ASRock ist der nur für Wifi-Adapter. Auch hat das Board nur 1 SATA-Port, dafür 2 USB-Ports mit 10Gbit.



[RaSc]

@slrzo : Die Zusammenstellung sieht auch gut aus. Hatte ich so ungefähr auch im Blick. Allerdings wollte ich ein Projekt mit möglichst wenig Lüftern bauen. Da kam das neue DC-Board gerade recht, weil es ja auch ein externes Netzteil setzt. Jedenfalls gehen Deine Antworten schon in die richtige Richtung.



[TorenAltair]

Das Problem sind nicht Adapter, sondern die Gesamtleistung. Dazu gibt es im Handbuch, wie erwähnt, Angaben.



[RaSc]

Ja, danke. Habe ich gelesen. Das könnte dann knapp werden.



[hsimon806]

Hallo zusammen,
hab das N100DC-ITX wie folgt in Betrieb genommen:
4* 8 TB WD HDD -> Daten
1* Samsung 840 SSD -> Cache
1* SanDisk_SSDX120G-> trueNAS Betriebssystem
1* NVM SSD -> not yet used, wird mal das TrueNAS Betriebssystem
die 4 WD SSD sind via PCIE Adapter angeschlossen.

Stromversorgung:
Das Mainboard hat nur ein SATA Kabel, mit 2 Anschlüssen. Das hab ich 2:1 für die SSD und 1:4 für die HDD verzweigt.

Beste Grüße!



[cartridge_case]

Stromversorgung:
Das Mainboard hat nur ein SATA Kabel, mit 2 Anschlüssen. Das hab ich 2:1 für die SSD und 1:4 für die HDD verzweigt.

Ich bin noch immer dafür, dass Strom und Stromanschlüsse vom Netzteil kommen!



[erledigt]

hi, ich grabe den Thread mal aus, da ich mir auch dieses Board kaufen möchte und das mit der Stromversorgung noch nicht ganz verstanden habe.

Also es geht um das ASRock N100DC-ITX.

Ich möchte anschließen:
1x 3,5 Zoll HDD
1x M.2 SSD
1x 16 GB RAM

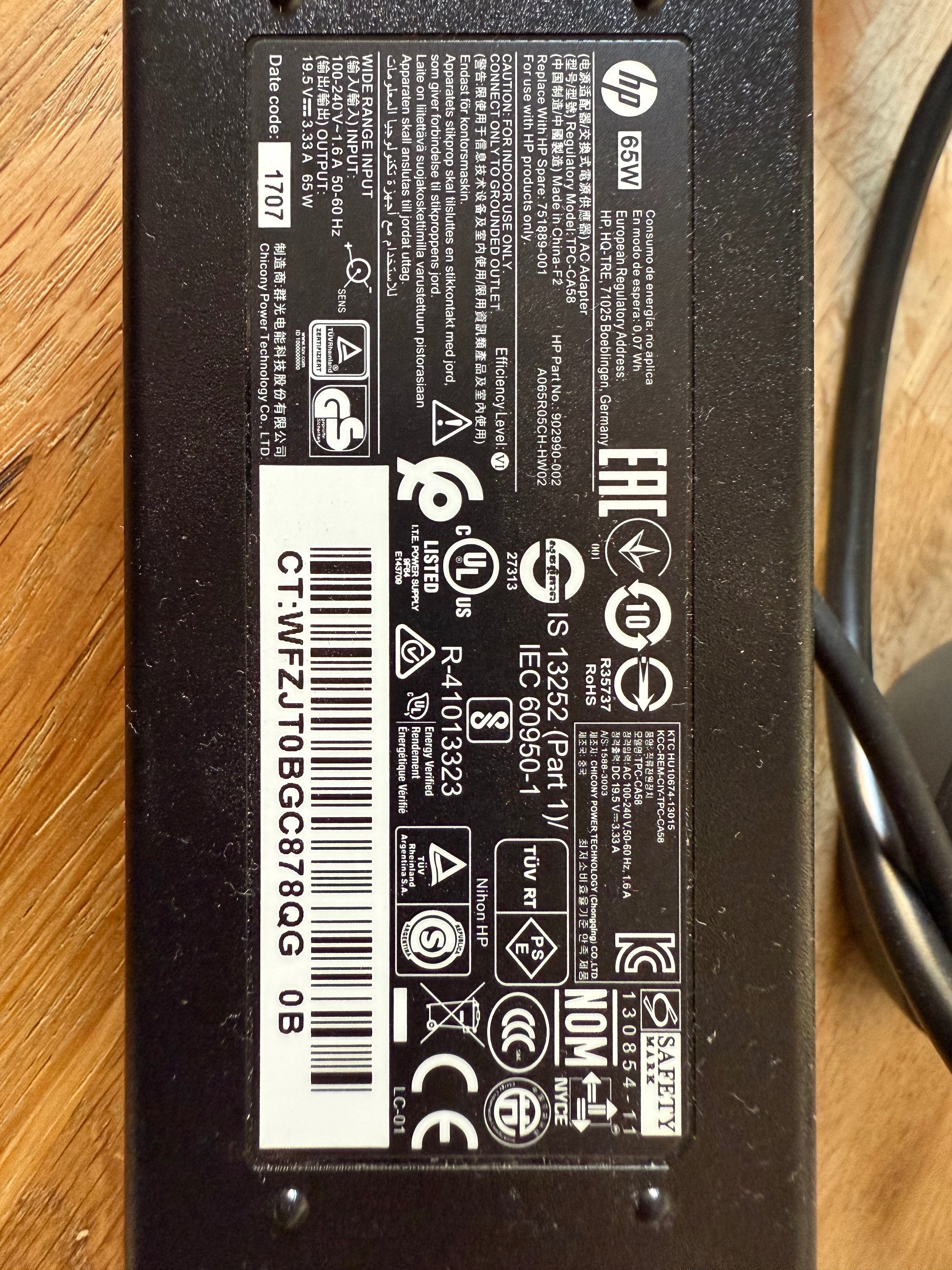

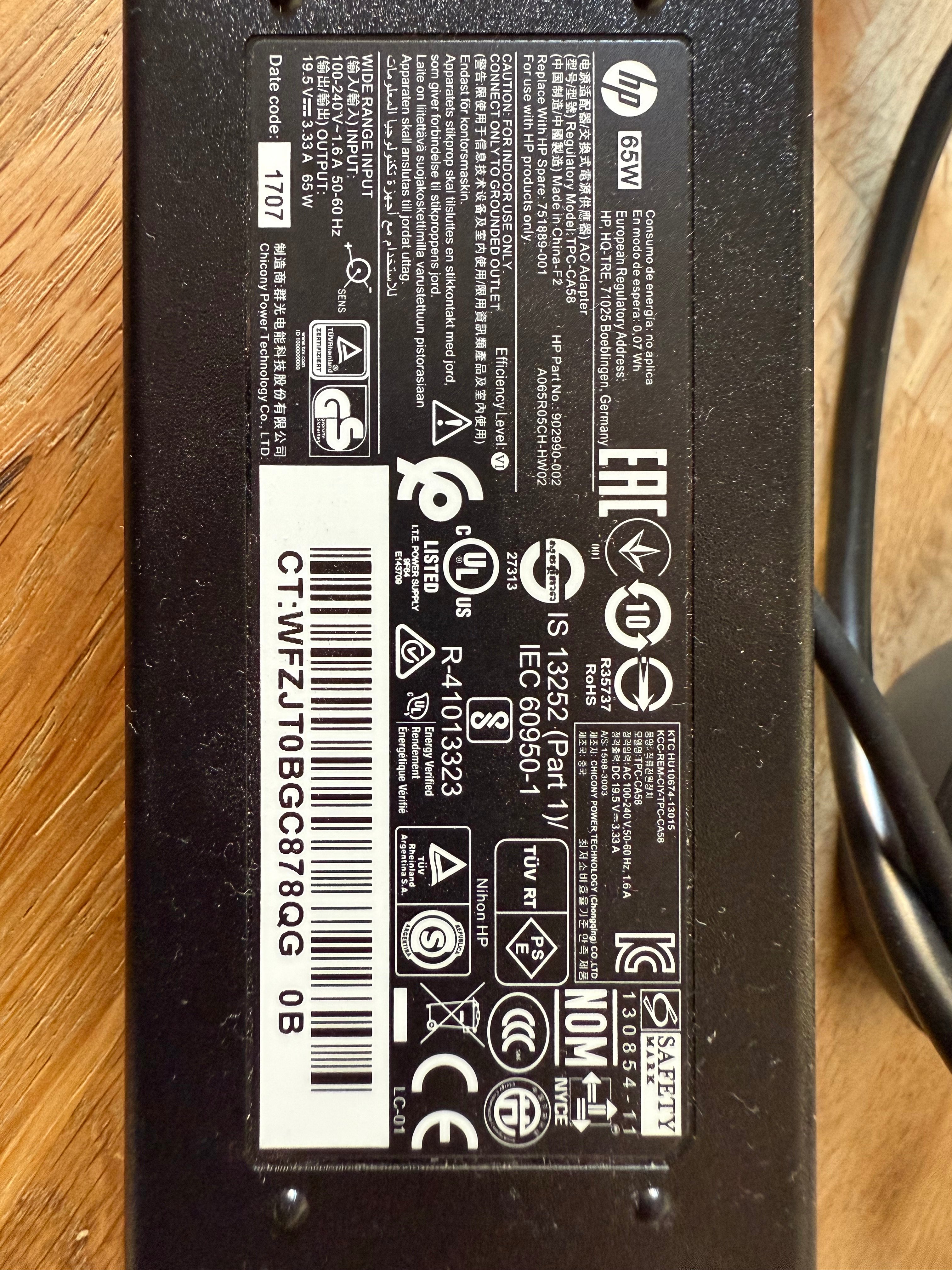

Jetzt habe ich hier ein Netzteil eines HP Mini-PCs rumfliegen. Kann ich das verwenden?
65 Watt, 19,5 Volt.

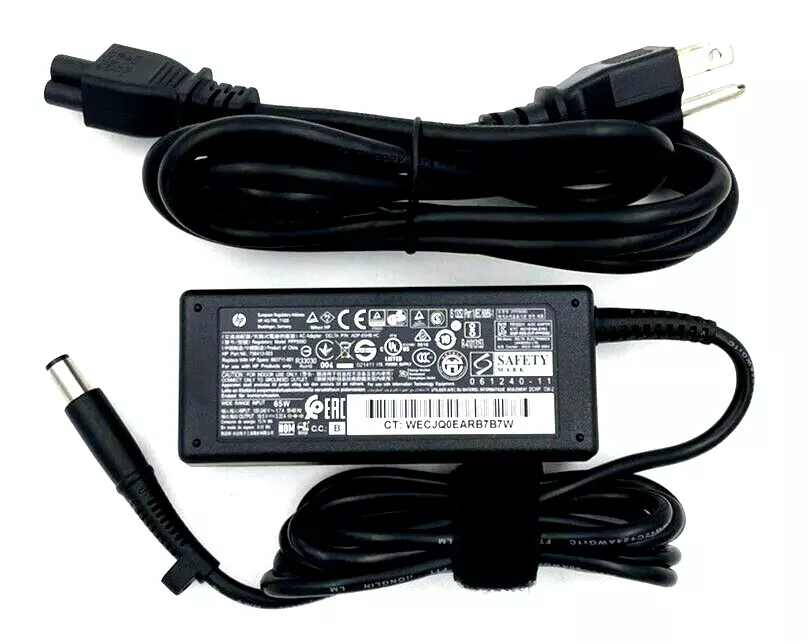

So eins:



[Matthias80]

Jetzt habe ich hier ein Netzteil eines HP Mini-PCs rumfliegen. Kann ich das verwenden?
65 Watt, 19,5 Volt.

da musst du einfach mal schauen ob der Stecker vom Netzteil passt.
leider ist das Bild zu unscharf...
Im Mainboard Handbuch bzw. wenn du nach dem Netzteil suchst, findest du die angaben.

Ich denke das schaffst du.

N100DC-ITX

alles über das DC Netzteil??

MfG



[erledigt]

da musst du einfach mal schauen ob der Stecker vom Netzteil passt.
leider ist das Bild zu unscharf...
Im Mainboard Handbuch bzw. wenn du nach dem Netzteil suchst, findest du die angaben.

Ich denke das schaffst du.

Im Handbuch steht etwas von 19 Volt Netzteil, darum bin ich ja erst auf mein HP Netzteil gekommen.

Mein Stecker ist kleiner, aber dafür gibt es ja Adapter. Die Frage ist ob das Netzteil als solches geeignet ist?
