Stromzufuhr Grafikkarte - wie viele Stecker?

[pppppppppp]

Hallo zusammen,

ich bin aktuell dabei meinen neuen PC zusammen zu bauen.
Nun stehe ich vor einen kleinen Rätsel.

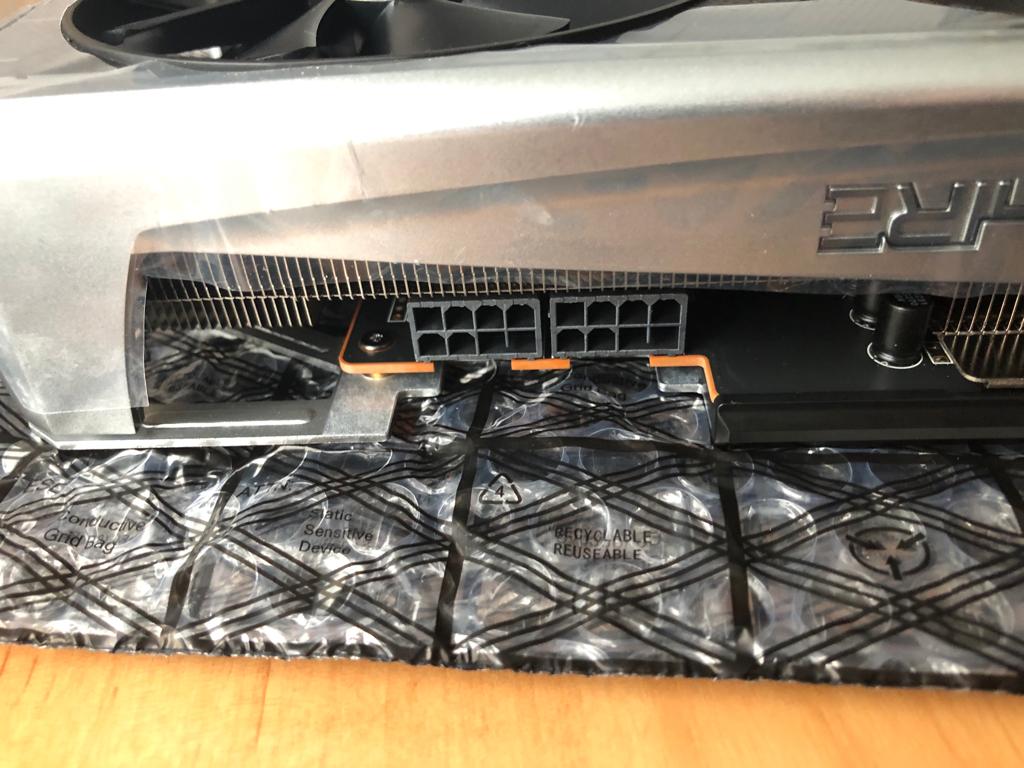

Ich habe mir eine Sapphire 5700XT geholt. Diese braucht 2 x 4PCIe

Mein Netzteil bietet 6+2 PCIe & 4+4CPU

Mitgeliefert wurden zwei Anschlüsse PCIe, diese verfügen aber pro Kabel über zwei 4PCIe

Frage 1: Ist es ausreichende über ein Kabel die Graka zu befeuern?

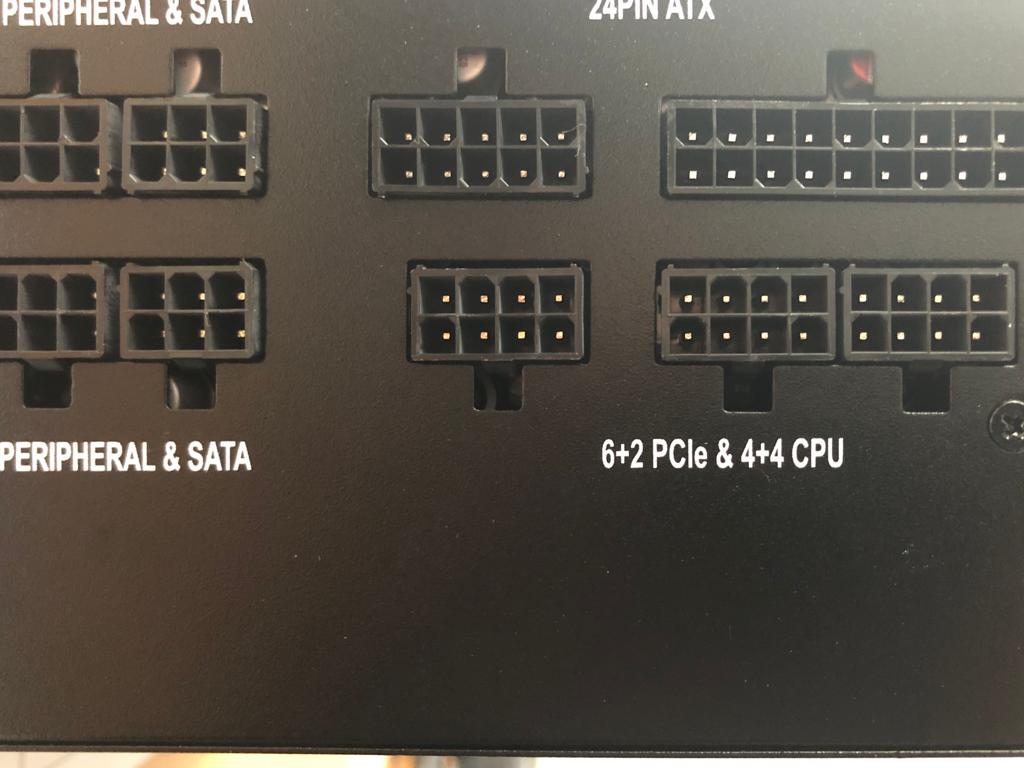

Frage 2: Beim Netzteil steht 6+2 PCIe & 4+4CPU sind die Steckplätze da tatsächlich anders für CPU und Graka?

Gruß
10*p



[Dandelion]

Frage 1: Ist es ausreichende über ein Kabel die Graka zu befeuern?

Ausreichend ja, aber manche schließen pro Rail einen 6+2 Stecker an, für eine stabilere Versorgung. Gehen tuts aber auch an einem Strang mit 2 x 6+2Pin.

Frage 2: Beim Netzteil steht 6+2 PCIe & 4+4CPU sind die Steckplätze da tatsächlich anders für CPU und Graka?

Ja.



[Mustang1978]

Welches NT?
Du brauchst 2x8 Pin



[Captain Mumpitz]

Nenn uns doch mal das Modell deines Netzteils.
Die passenden Kabel sind übrigens an den Steckern mit "VGA" beschriftet.



[pppppppppp]

Das Netzteil ist Corsair RMx Series RM650x

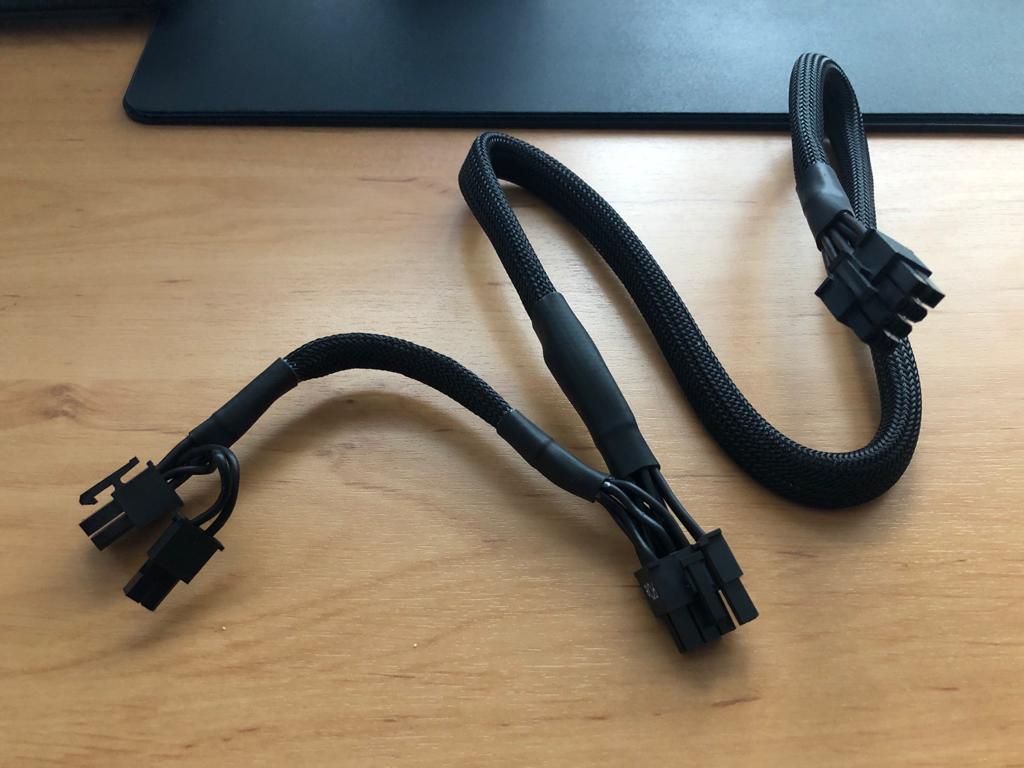

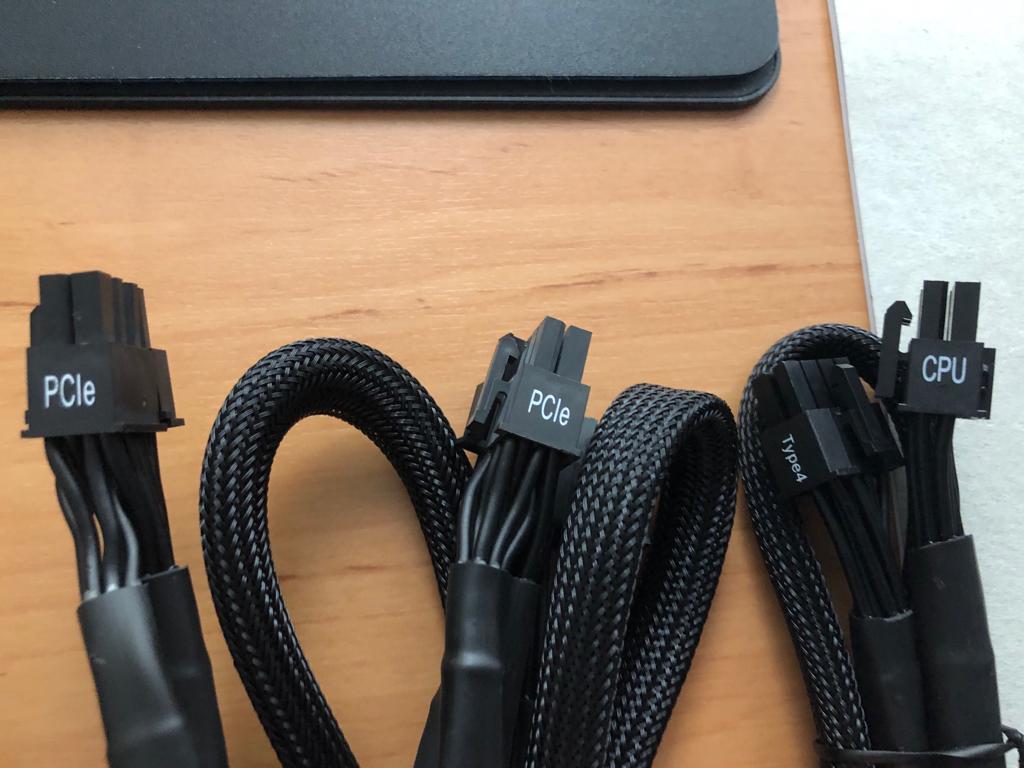

Hier ein Bild zu den beigelegten Steckern

@Dandelion
Bei der 2ten Frage. Ist der Steckplatz am Netzteil tatsächlich anders oder nur das Kabel?



[Arcturus]

Du brauchst die PCIe Stecker. 6+2.



[Esenel]

Wie @Dandelion schon gesagt hat, ist es ausreichend ein Kabel vom Netzteil zur Grafikkarte zu haben, welches alle Stecker der Grafikkarte füllt.

Also dein NT kann:
4x 6/8-Pin PCIe

Da sollten mindestens 2 Kabel mit 6+2 Pin oder 4 Kabel die PCIe befeuern.

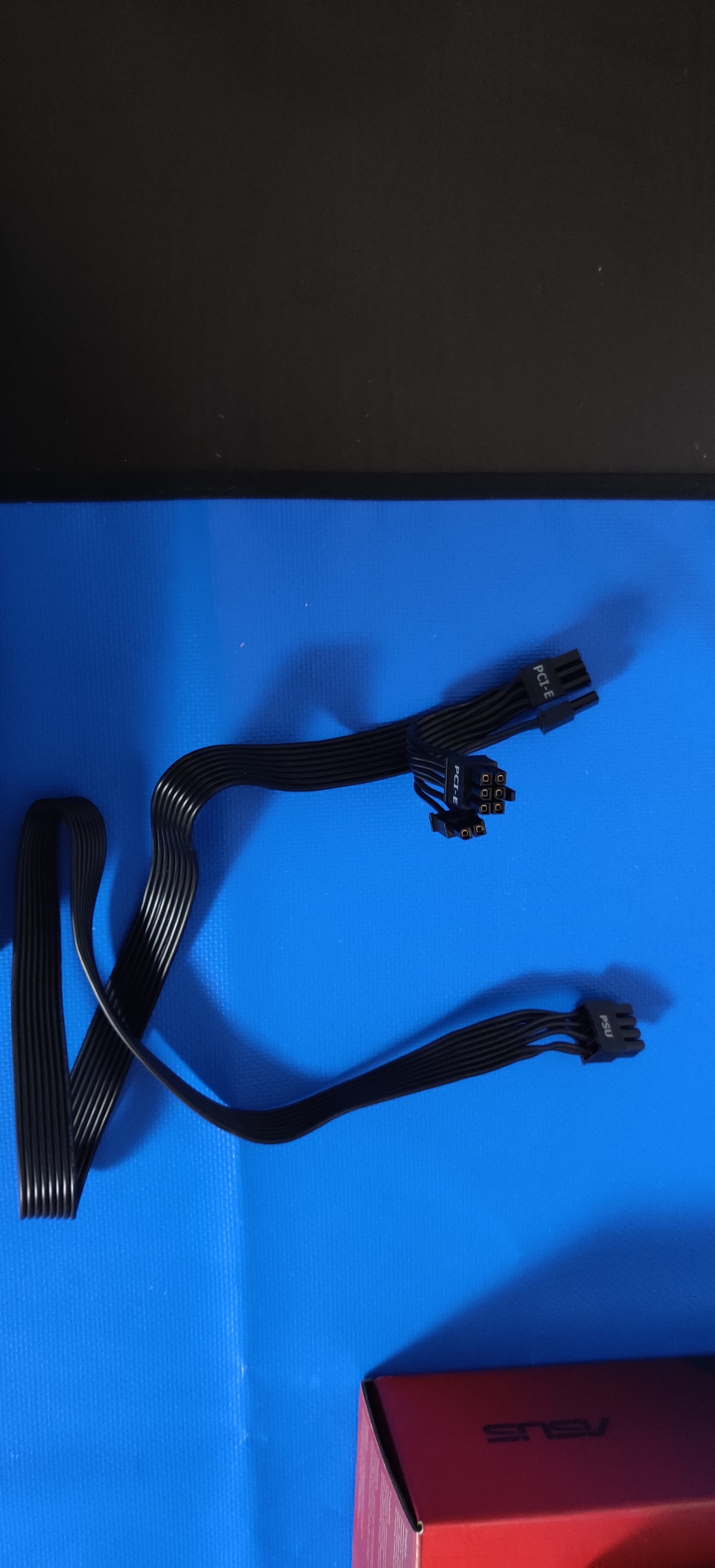

Bei mir sieht das so aus:



[Nico1976]

die beiden unteren recht die 2 mal 8 pin beide an die grafikkarte



[Captain Mumpitz]

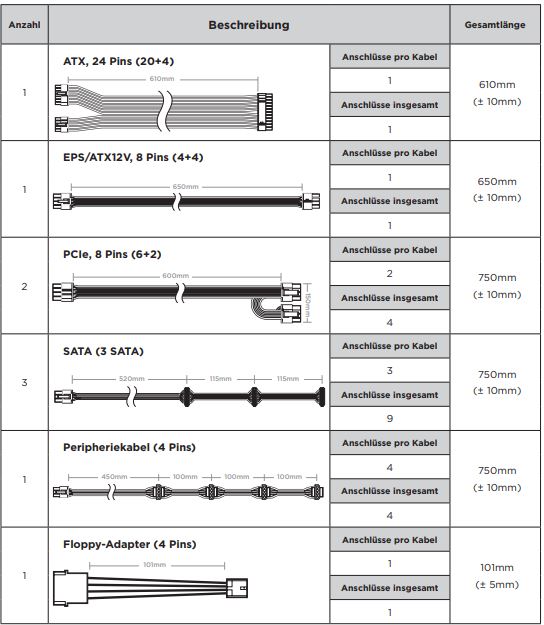

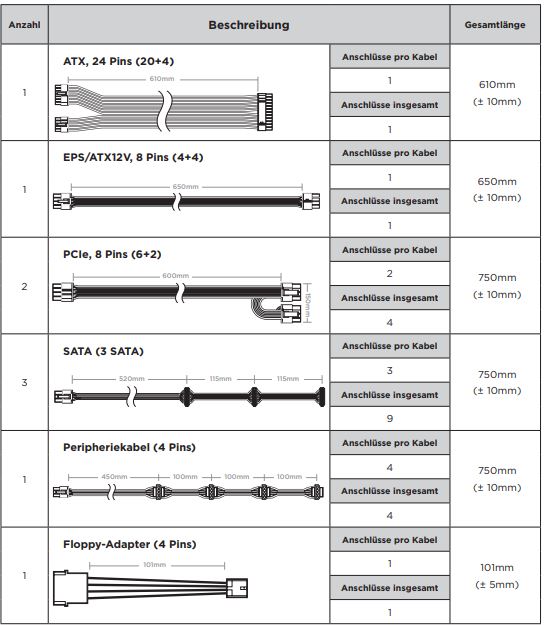

Schau doch bitte einfach in dein Handbuch.

Das sind die Kabel die deinem NT beiliegen müssen, es sei denn, es wurde was nicht eingepackt.
Also hast du 2x 6+2 Pin, beschriftet mit PCIe



[pppppppppp]

Vielen lieben Dank für die schnellen Antworten

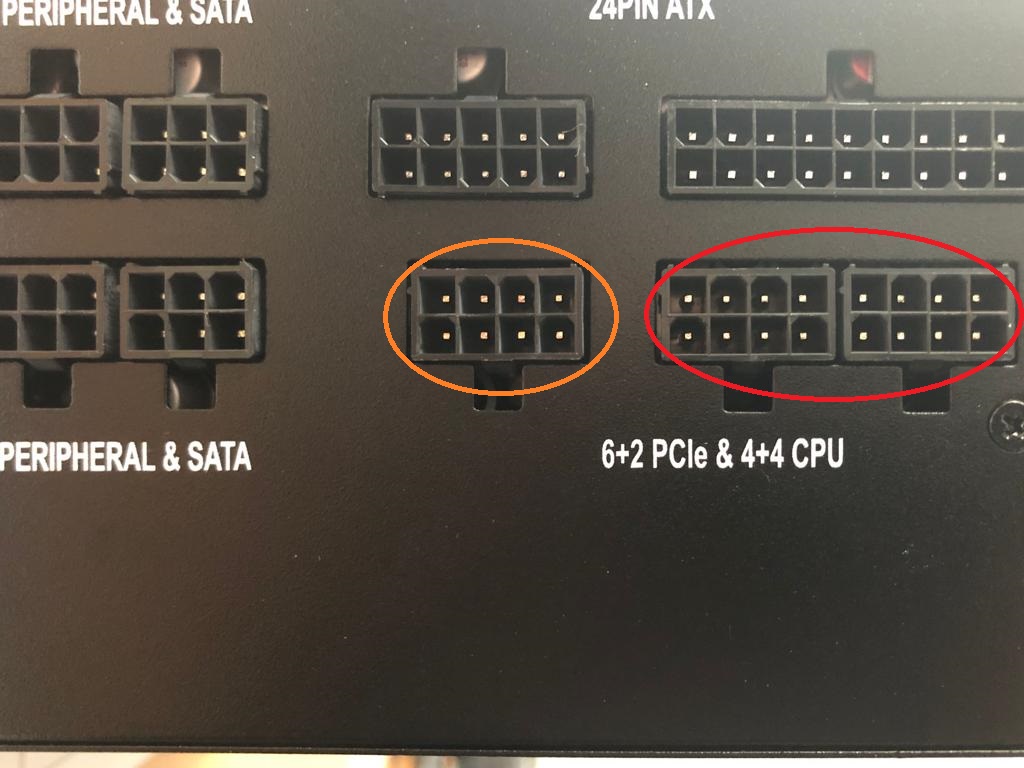

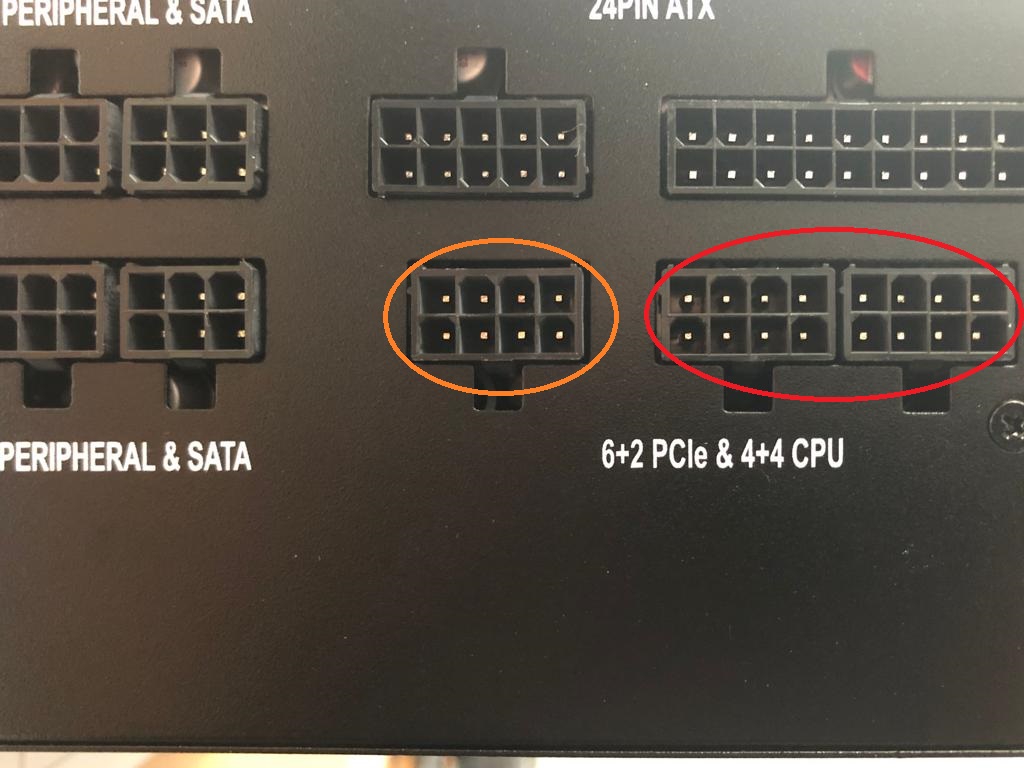

Würde es nun so machen orange das Kabel mit für den CPU (mit der Aufschrift CPU)
und in den roten die zwei mitgelieferten Kabel PCIe. Da die Sapphire ja ganz durstig ist und ich sie nicht verdursten lassen will ^^.



[Darkscream]

Ein Kabel reicht bei dir, du hast kein Multirail Netzteil.
Freilich können die Anschlüsse am Netzteil gleich sein, sowohl zur GraKa als auch zur CPU kommen 12V raus.



[Esenel]

Es kommt aufs Netzteil an.
Ich habe ein Seasonic 1000W und meine 2080Ti (380W) zieht den Strom nur über ein Kabel (Wie auf dem Bild oben).

Keine Angst, die Kabel packen das :-)



[Darkscream]

Ja die Kabel packen das - ein Video dazu

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[Destyran]

Vielen lieben Dank für die schnellen Antworten

Würde es nun so machen orange das Kabel mit für den CPU (mit der Aufschrift CPU)
und in den roten die zwei mitgelieferten Kabel PCIe. Da die Sapphire ja ganz durstig ist und ich sie nicht verdursten lassen will ^^.
Anhang anzeigen 824038

du musst so oder so beide stecker bestücken andernfalls wirst du sehr wahrscheinlich kein Bild bekommen

Ergänzung (23. September 2019)

Es kommt aufs Netzteil an.
Ich habe ein Seasonic 1000W und meine 2080Ti (380W) zieht den Strom nur über ein Kabel (Wie auf dem Bild oben).

Keine Angst, die Kabel packen das :-)

man muss halt drauf achten obs n single rail oder multi rail nt ist. bei meiner vega muss ich mit meinem e-10 500w zwei verschiedene kabel nutzen, ansonsten geht das bild gerne mal flöten. wenn man die möglichkeit hat würde ich immer 2 kabel nutzen.



[pppppppppp]

Danke nochmal an alle, hätte noch eine Frage bezüglich dem Mainboard und dem Steckplatz für die Graka.
Beim Mainboard handelt es sich um Gigabyte X570 Aorus Elite
Macht es einen Unterschied welchen PCIe Slot ich nutze, oder kann ich frei wählen.
Beim silbernen steht PCIEX16 und beim schwarzen PCIEX4



[Humptidumpti]

Es steht im Handbuch welcher Slot bei welcher Belegung wie viele PCIe Lanes hat. RTFM.



[Ozmog]

Also die RMx Serie von Corsair hat kein Multirail, man kann also ein Kabel nutzen, habe ich auch, aber nur mit einer Vega56.
Welche der drei Anschlüsse am Netzteil man dann nutzt ist hier tatsächlich egal, die Kabel sind Codiert und sowohl PCIe als auch CPU 4+4 haben da den gleichen Stecker auf der Netzteilseite.

Welchen Slot du nutzt ist nicht egal. Für die Grafikkarte sind normal Lanes direkt von der CPU vorgesehen. Meistens ist es der erste PCIe 16 Slot, der die volle Anbindung von der CPU hat. Die Bedienungsanleitung gibt da genaue Infos drüber.
Da du schon geschrieben hast, dass bei den einen x16 und bei den anderen X4 steht, nimm auf jeden Fall den mit X16. Die geben die Lane-Anbindung an, also einmal 16-fach und einmal 4-fach. Bei 4-fach kann die Anbindung schon bremsen, auch bei PCIe 4.0.



[pppppppppp]

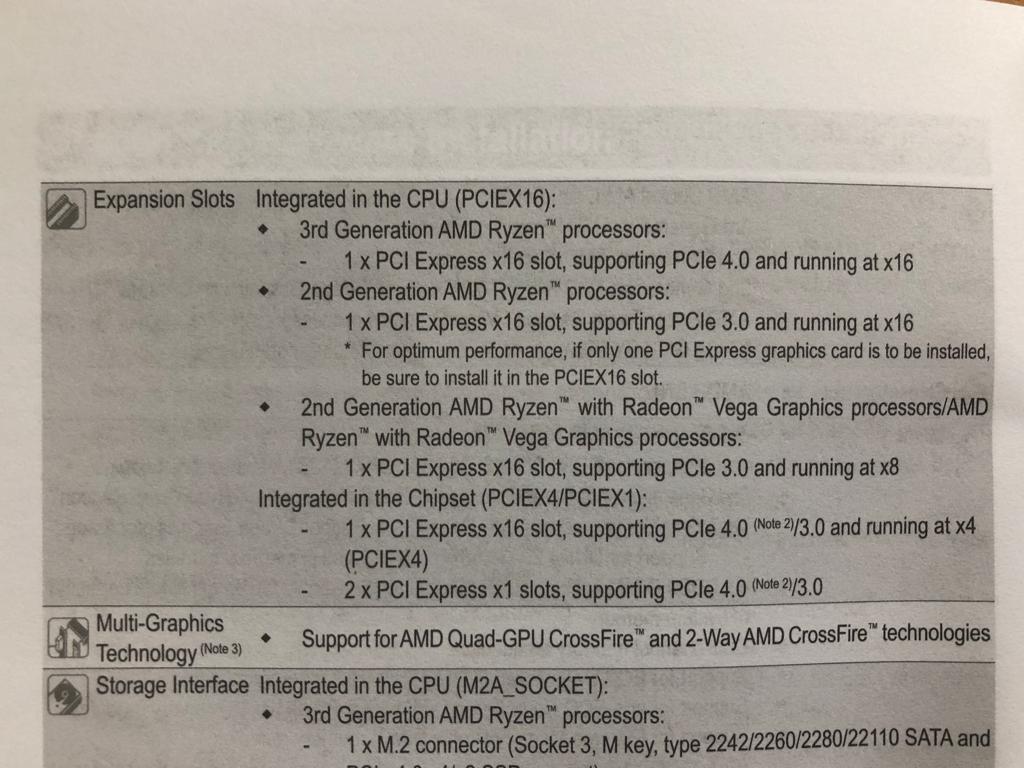

Danke für die Antworten. Habe nun die Stelle im Handbuch gefunden
