Suche dimmbaren LED Trafo mit 24V für Homematic IP Unterputz Dimmaktor

[Prisoner.o.Time]

Hallo zusammen,

da ich gerade etwas auf dem Schlauch stehe und der Schuh auch etwas drückt, wollte ich gerne wieder das Schwarmwissen hier nutzen. Vielleicht ist ja einer dabei der etwas mehr Plan von der Materie hat als ich.

Zu meinem Problem, ich verkabel gerade Stück für Stück die Wohnung neu mit Homematic IP Geräten (sind vor ein paar Monaten umgezogen). Fast alle Lichtschalter sind mittlerweile ausch schon getauscht. Jedoch stoße ich gerade bei zwei LED Stripes welche als indirekte Beleuchtung dienen, an meine Grenzen.

Aktuell sieht es so aus, dass ich einen Dimmbaren 12V Dimmer an einem Homematic IP Unterputzdimmaktor und den LED Stripes hängen habe. Jedoch musste ich nun feststellen, dass ich mir nen falschen Trafo geholt habe. Anstelle des 12V Trafos hätte es ein 24V Trafo werden sollen.

Könnt ihr mir einen günstigen empfehlen welcher für oben genannten Zweck geeignet ist? Finde die ganzen Angaben zu der Dimmbarkeit sehr verwirrend. Einer Seits steht dimmbar, anderer Seits soll es doch nicht gehen.

Würde dieser Trafo funktionieren?

https://www.amazon.de/gp/product/B08BR78DZP/ref=ask_ql_qh_dp_hza

Der aktuell verbaute (nicht dimmbare) Trafo hat 96W. Die LED Streifen sind ca 8m lang. Denke zwar nicht, dass diese 100W benötigen, aber da ich keine genauen Angaben zu den verbauten Streifen habe, würde ich auf Nummer sicher gehen und einen Trafo mit ebenfalls ~100W holen.

Hier noch der Link zu dem Homematic IP Unterputzdimmaktor.
https://www.amazon.de/dp/B06XXV8FD8



[wahli]

Ich kenne die Netzteilmarke nicht, aber die Marke "Meanwell" ist gut, z. B. MeanWell HLG-100H-24B 96W 24V 4A LED Netzteil IP67 Dimmbar 0-10V PWM



[SpiII]

Welche Angaben genau verwirren dich? Die Produktbilder mit "dimmable" oder die Rezensionen, welche die Dimmerfunktion erklären und bestätigen?



[polyphase]

Ich kann @wahli nur zustimmen. Nimm lieber ein Marken Treiber (bei LEDs heißen die Dinger Treiber, da sie wenig mit Trafos gemein haben)

Was für einen Regeleingang brauchst du?



[honky-tonk]

+1 für meanwell...bauen sehr gute netzteile



[Prisoner.o.Time]

Mich verwirrt die Angabe Triac Dimmer bzw. dass einige Treiber einen seperaten anschluss für eine Dimmer haben.



[Michael-Menten]

Wie wird der aktuelller Treiber gedimmt?
Gibt 1-10V zigbee dimmer.



[Prisoner.o.Time]

Wie der aktuelle Treiber gedimmt wird, tut nichts zu Sache. Wichtig ist, welcher Treiber mit dem Homematic IP Unterputzdimmaktor kompatibel ist.



[honky-tonk]

dass einige Treiber einen seperaten anschluss für eine Dimmer haben.

oft wird bei den netzteilen an dem extra anschluss ein poti oder eine spannung 0-X Volt oder ein PWM verwendet zum dimmen

Ergänzung (21. November 2022)

der homematic IP dimmer müsste über phasenanschnitt dimmen wie hier auf dem 2. bild https://www.aeq-web.com/230v-ac-arduino-dimmer-pahsenanschnitt/

daher bringt der extra eingang am netzteil nichts



[Prisoner.o.Time]

Das bedeutet aber nicht dass auch automatisch die Komaptibilität mit dem Homematic IP Dimmer vorhanden ist? Aber anhand welcher Angabe kann ich das genau ablesen?

Und wäre nun oben genannter Treiber kompatibel?

Dass mir der extra Eingang nichts bringt, ist für mich noch nachvollziebar. Weiß aber nicht auf was ich genau zu achten habe, damit der Treiber mit dem Homematic IP kompatibel ist.



[honky-tonk]

das netzteil muss soweit ich weiß die eigenschaft "über triac dimmbar" besitzen dann funktioniert es mit deinem dimmer.

als beispiel das hier https://www.pur-led.de/led-netzteile/led-netzteil-24vdc-50w-2-08a-triac-dimmbar-indoor.html

war jetzt das erste was ich per google gefunden habe...hat nur 50W und keine mir bekannte marke...muss man mal npch weiter suchen ob's sowas auch von meanwell gibt



[Prisoner.o.Time]

Über den Begriff Triac bin ich auch schon gestoßen. Auch mal gegoogelt. Bin danach aber leider genau so schlauf wie vorher.

Bist du dir mit Triak kompatibel sicher?

Naja, kein Plan ob der jetzt funktioniert oder nicht, ich hab den erst einmal bestellt. Kommt leider erst am Mittwoch an. Lieber wäre mir heute Abend.

Finde es nur schade, dass außer @honky-tonk niemand auf meine Frage eingeht. Teilweise wird sogar zu einem komplett anderen Smarthome System (zigbee) verwiesen obwohl ich ausrücklich erwähnt habe, dass dieser mit Homematic IP kompatibel sein muss.



[honky-tonk]

der homematic IP dimmer müsste über phasenanschnitt dimmen wie hier auf dem 2. bild https://www.aeq-web.com/230v-ac-arduino-dimmer-pahsenanschnitt/

nach dieser beschreibung ist es wohl üblich über triak zu dimmen. leider finde ich keine netzteile von meanwell welche das explizit beschrieben haben (nur konstantstromnetzteile). entweder die können es sowieso oder machen es generell nicht, da es ineffizient oder so ist. dafür habe ich zu wenig ahnung von wechelstrom technik und netzteilbau.

Edit: der triak schneidet von der wechselstrom welle quasi X% weg, sodass die lampe X% weniger strom bekommt



[Prisoner.o.Time]

Vielen Dank! Ich probier einfach mein Glück.



[Prisoner.o.Time]

Kurzes Update, heute kam der oben genannte LED Treiber. Hätte ihn ja am liebsten gleich installiert, habe aber immer wieder schiss davor ein eiskaltes Elektronisches Gerät direkt in Betrieb zu nehmen. Also hieß es erst einmal warten.

Nun aber hatte ich die Zeit und Gelegenheit diesen mal unter die Lupe zu nehmen. Also Verarbeitugnsqualität ist schon mal top! Die Klappe zum Schutz der Kontakte finde ich auch sehr gut gelungen. Aber das aller wichtigste: Es funktioniert!

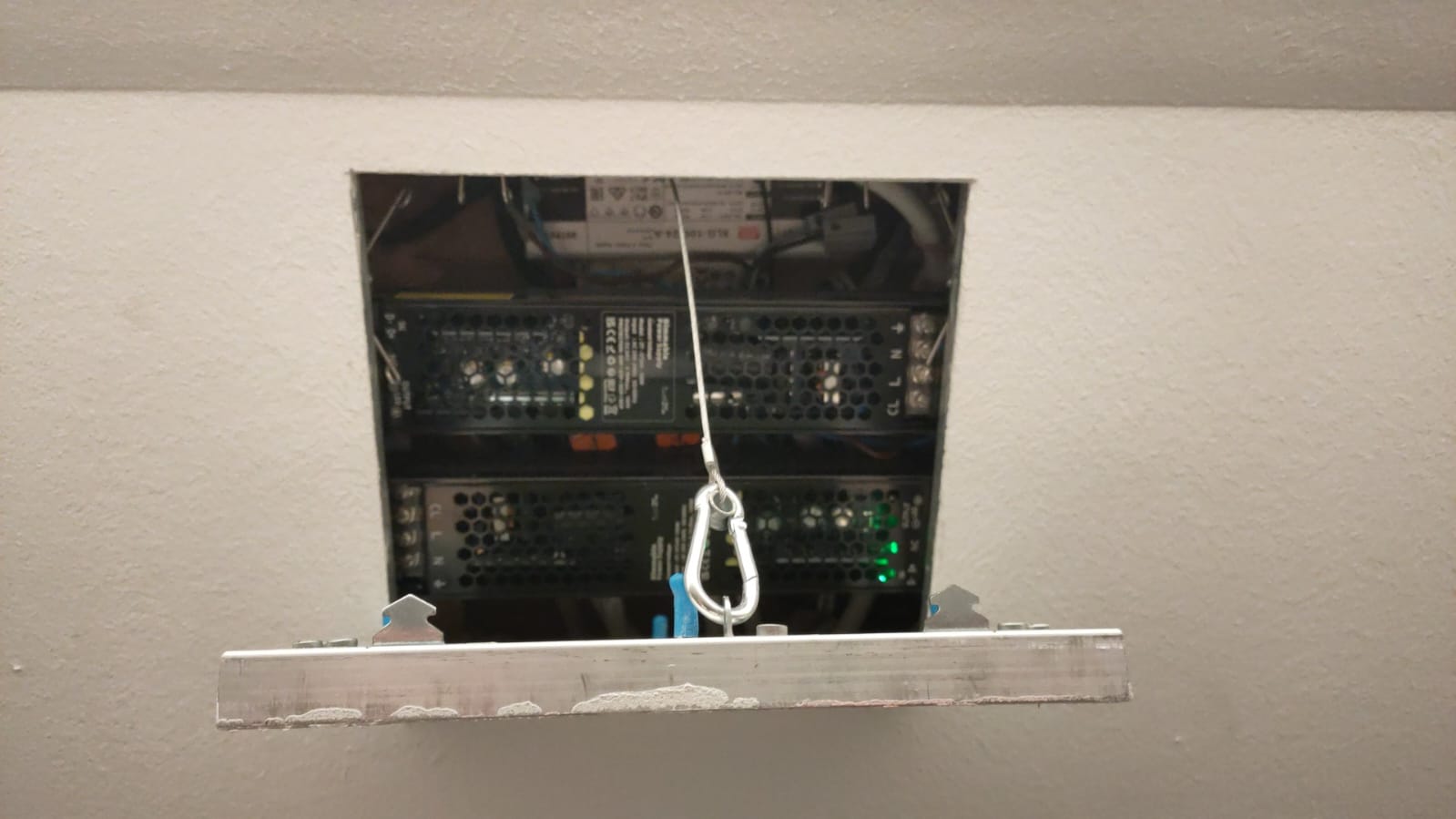

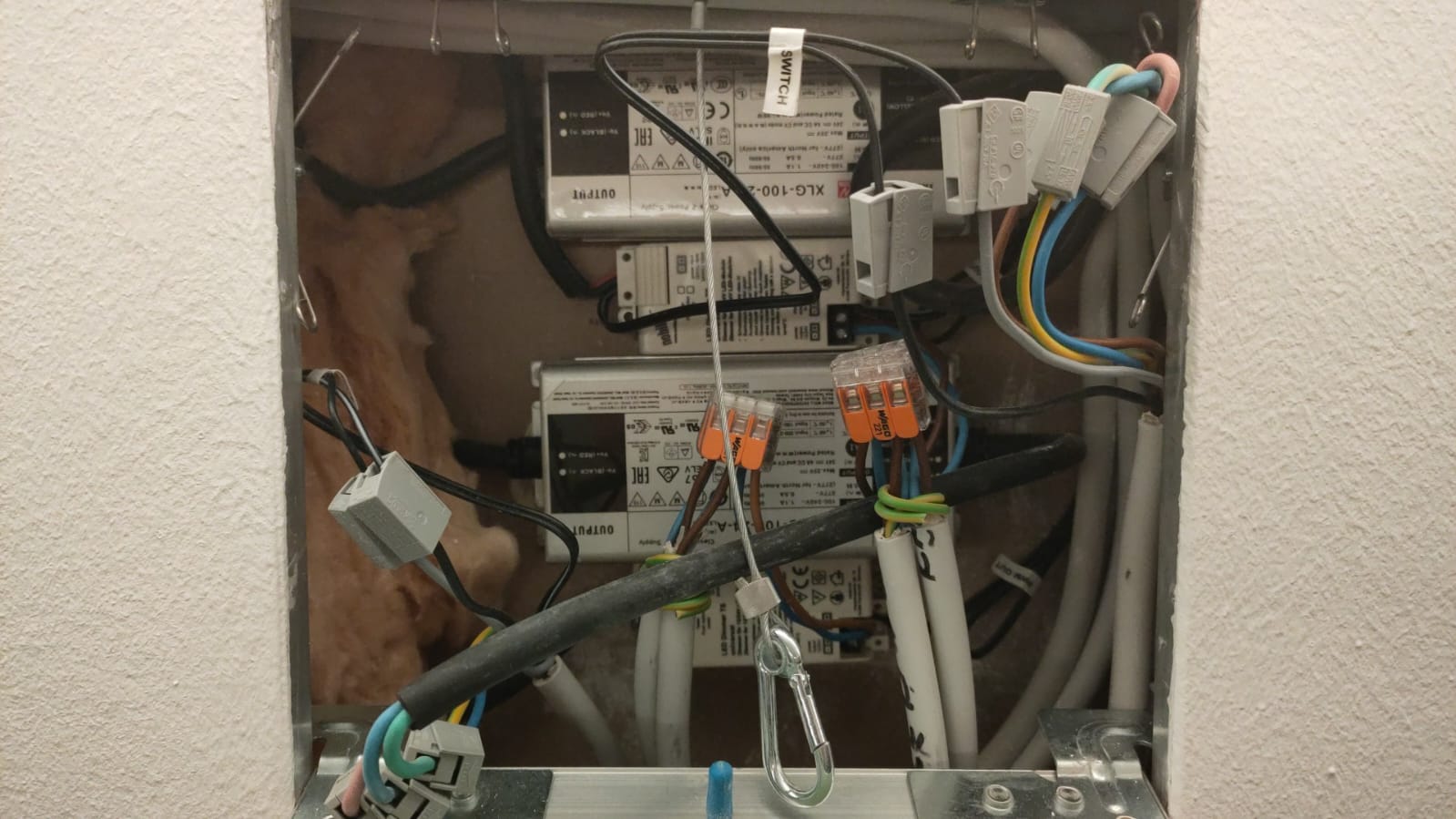

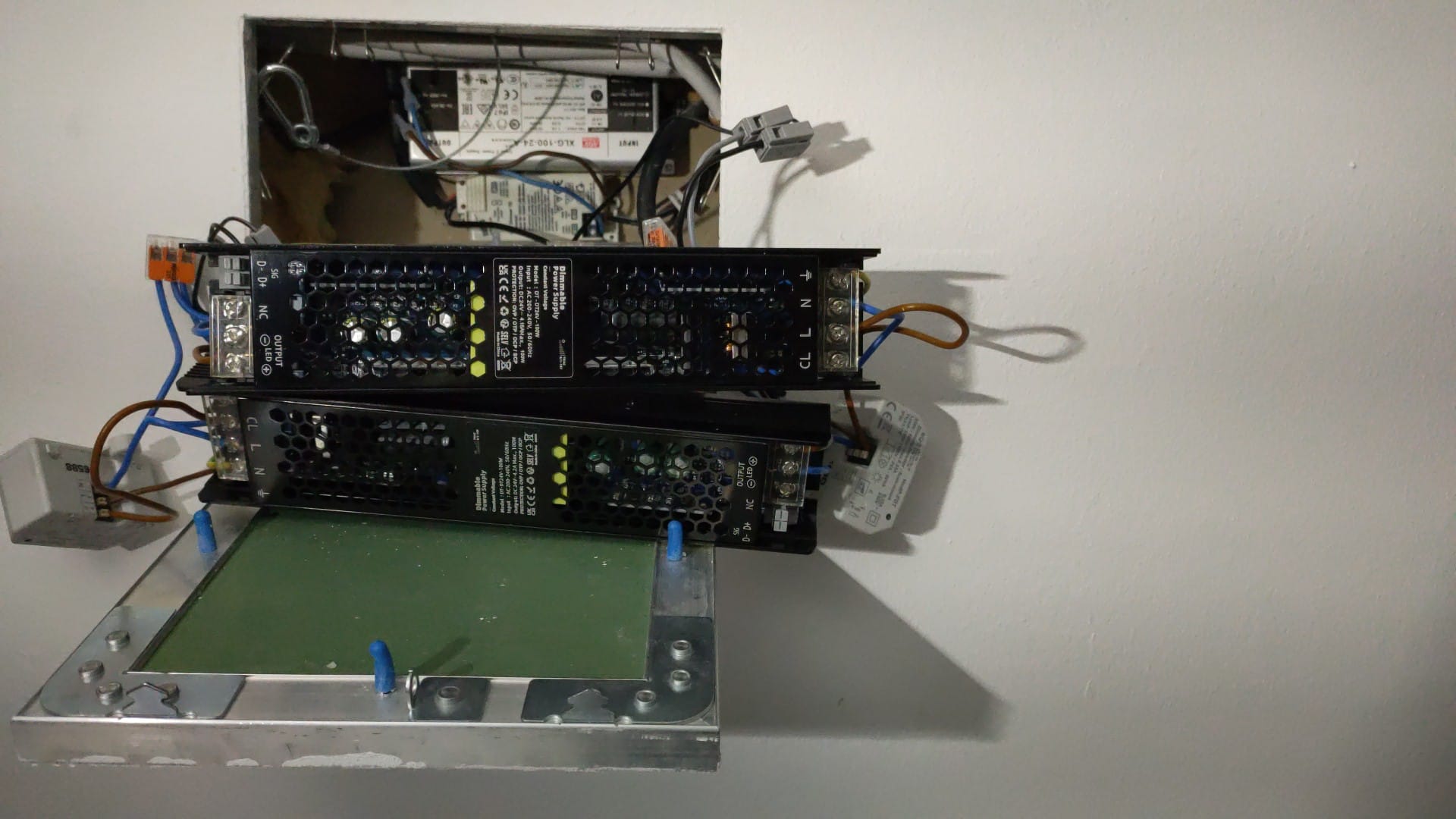

Der Treiber ist zwar wesentlich größer (länger) als gedacht, aber mit etwas Geschickt habe ich alle 4 Geräte (zwei Treiber zwei Homematic IP Unterputzdimmer) in das kleine Loch packen können. Sieht jetzt nicht sonderlich toll aus, vor allem da die HIP Geräte links und rechts hinter der Wand verschwunden sind, aber anders ging es auf die Schnelle nicht. Reicht ja auch völlig aus. Da hätte ich sonst was mit den Kabeln veranstalten müssen, damit diese besser verlegt werden könnten. Das wäre dann auch gegen meine Idee so wenig von der Verkabelung an zu fassen wie möglich erheblich abgewichen.

Hier mal ein paar Bilder:

Ich sag jetzt nur noch: Klappe zu Affe Tot!

Das muss jetzt so reichen. Vielen Dank noch einmal an @honky-tonk - wenigsten einer der versucht hat mir meine Frage zu beantworten.



[SaxnPaule]

wenigsten einer der versucht hat mir meine Frage zu beantworten

Es hilft dir doch auch nicht, wenn 50 Leute sagen, dass sie es nicht wissen oder Quatsch Vorschläge kommen. Dann lieber weniger, dafür aber qualifizierte Antworten



[honky-tonk]

Ich sag jetzt nur noch: Klappe zu Affe Tot!

also funktionierts?!

...wenn ja sage ich mal bitte...hat mich auch interessiert, da hatte ich etwas länger gegoogled als normal



[Prisoner.o.Time]

Richtig, es hilft mir auch nicht wenn 50 Leute sagen, dass sie es nicht wissen. Aber dann kann man halt mal nicht seinen Senf dazu geben.

Aber auch Fragen wie z.B.
"wie wird der aktuelle Treiber gedimmt"
"meanwell ist eine (sehr) gute Marke für Treiber"
"was verwirrt dich an den Angaben"

Helfen mir nicht weiter, da diese Teilweise mit meinem Problem 0 zu tun haben bzw. mir nicht meine Frage beantwortet oder mir hilft die Unterschiede zu verstehen.

Und ja es läuft jetzt alles. Lag scheinbar wirklich daran dass ich einen 24V Treiber benötigt habe.
