Supermicro H12SSL-i Front-Panel

[Taschmahal]

Liebe Leute,

ich hätte da eine Frage zum Supermicro H12SSL-i Board. Im Manual ist beim Front Panel Connector folgendes angegeben.

https://www.supermicro.com/Aplus/support/resources/results.cfm
Seite 36

Betreffend Power Button, das Case ist ein Fractal Design Define 7 XL, hier steht nur + und -
Gehört + oder - auf Ground?

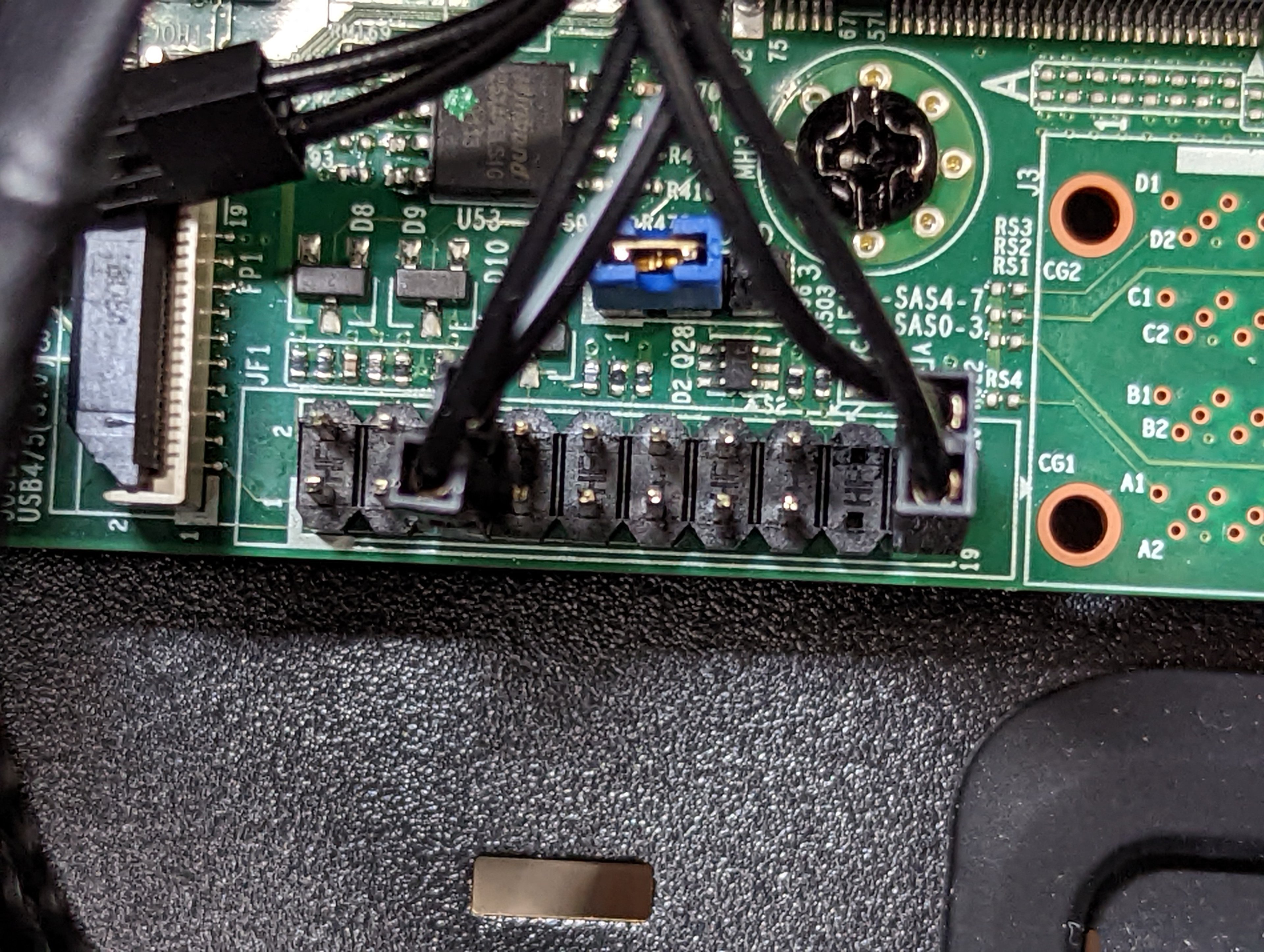

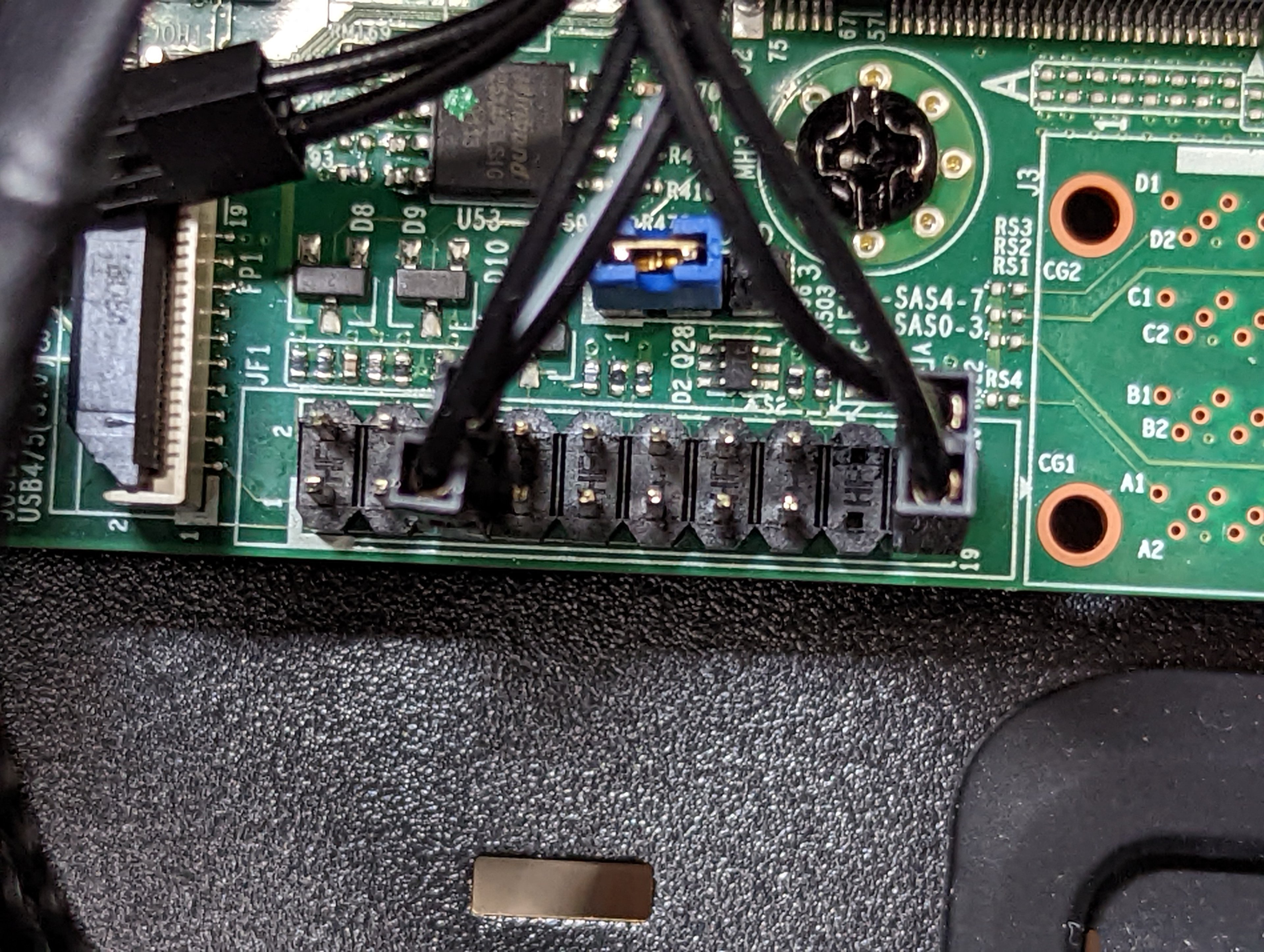

Außerdem fehlen mir die beiden Pins (siehe Foto) für den Reset Button.

Selbe Frage übrigens auch für die Power LED gehört + oder - auf 3.3V



[whats4]

bei pwr und reset ist es im prinzip wurscht, weil dies nur taster sind, die den stromkreis schließen, solange gedrückt.
gib den + an die rechte seite deines bildes, und den minus links, aber von der funktion ist es egal.
dies nur, damit die beschriftungen auf dieselbe seite zeigen

bei der led ist es auch simpel: wenn ned geht, dreh den stecker um. und weil das eine superschwache sache ist, könnte man das sogar im betrieb. sauber ist natürlich immer off.



[h00bi]

Ground ist Minus.
Aber wie erwähnt bei Tastern egal.

Außerdem fehlen mir die beiden Pins (siehe Foto) für den Reset Button.

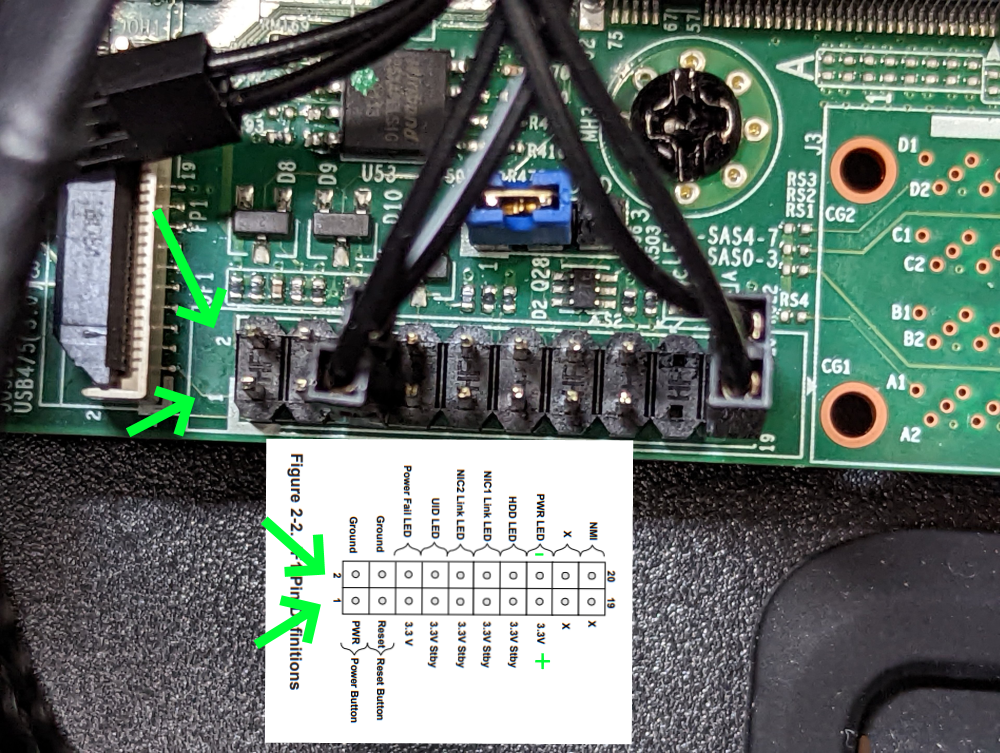

Du "denkst" den Connector falsch rum.
Schau mal wo 1 und 2 beschriftet sind. Power On ist bei Supermicro seit Jahren immer ganz außen, gegenüber von der Lücke. In deinem Foto also links!

Die Lücke ist das was mit X beschriftet ist.



[Taschmahal]

Ah danke euch beiden!
