SVG in TinkerCAD importieren - leerer Bereich nicht leer

[Caspian DeConwy]

Hallo,

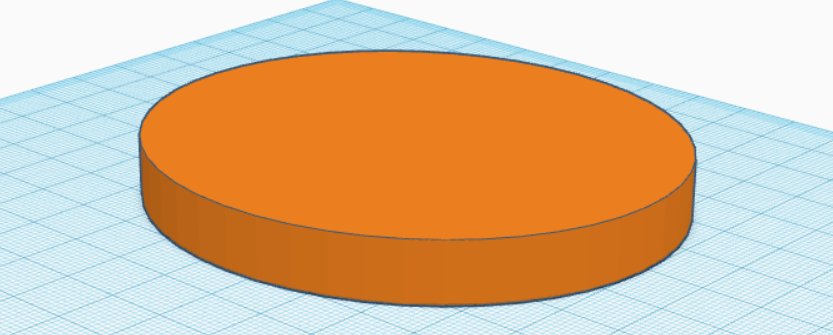

ich möchte eine SVG in TinkerCAD importieren. Dabei handelt es sich im Grunde nur im eine geschlossene Linie - bspw. einfach eine Kreislinie; aber in TinkerCAD wird der innere Bereich immer ausgefüllt und nicht nur die Linie angezeigt. Aus der Kreislinie wird also eine Scheibe. Ich hätte gerne nur den Ring.

Weiß jemand, wie man das SVG anpassen müsste oder ggf. auch TinkerCAD, damit das klappt?

Da ich hier noch komplexere Linien habe, kann ich das nicht einfach in CAD nachzeichnen.



[sNo0k]

Guck' doch mal in den (Import-)Einstellungen, ob Du Linien oder Körper importierst....



[Caspian DeConwy]

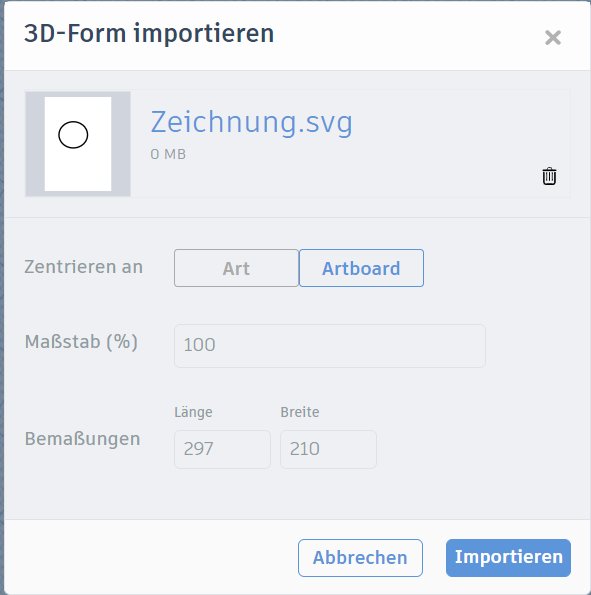

Mehr als in dem angehängten Screenshot kann man leider nicht machen.

Ich hab in Inkscape auch schon die Liniendicke geändert und mit Füllungen gespielt aber egal welche Linie oder ob keine Füllung oder mit Füllung - in TinkerCAD bekomme ich einfach die Scheibe angezeigt.



[h3@d1355_h0r53]

Hilft jetzt vielleicht nicht, aber ich hab da schon alles probiert und mit zig SVG Einstellungen gespeicher und mehr als falsch darstellen ging da auch nicht, außer Importfehler...
Wenn es da aber ein Trick geht interessiert es mich auch



[sNo0k]

https://tinkercad.zendesk.com/hc/en...-SVG-is-not-importing-properly-into-Tinkercad
hilft auch nicht wirklich weiter...
mal probiert die Form offen zu lassen, also den Kreis nicht zu schließen?



[Caspian DeConwy]

Dann werden leider einfach die beiden Enden mit einer Geraden verbunden - also wieder eine geschlossene Form gebildet.

Vielleicht gibts ja auch noch eine ganz andere Möglichkeit, aus einer SVG ein 3-dimensionales Objekt zu machen? Ich hätte einfach nur gerne 20 mm Höhe um das Ganze als 3D-Modell drucken zu können.



[sNo0k]

diverse....
zB Fusion



[Caspian DeConwy]

Fusion360 kann SVGs leider gar nicht öffnen



[User_0815]

Was TinkerCAD darstellt ist ein 3D-Körper, der wird so voll ausgefüllt dargestellt. Wenn du keinen Vollkörper benötigst müsstest Du eine Bohrung in deinen Vollkörper einfügen.

https://wiki.fablab-muenchen.de/display/WIKI/Tinkercad



[Caspian DeConwy]

Ja, die hab ich leider nicht und kann ich auch nicht so einfach zeichnen



[sNo0k]

https://www.softwaretestinghelp.com/best-free-2d-and-3d-cad-software/#4_FreeCAD



[User_0815]

Stell doch mal bitte die svg-Datei hier rein.



[Caspian DeConwy]

Anbei mal eine SVG.



[Caspian DeConwy]

Ich hab's jetzt geschafft.

Die SVG ist nur eine Kontur und die muss man erst noch in einen Pfad umwandeln (in Inkscape: Pfad -> Kontur in Pfad umwandeln). Dann wird das Ganze in TinkerCAD auch als entsprechendes 3D-Objekt importiert.
