System Panel Header: Welchen Anschluss soll ich nehmen?

[Maxterious]

Moin Zusammen,

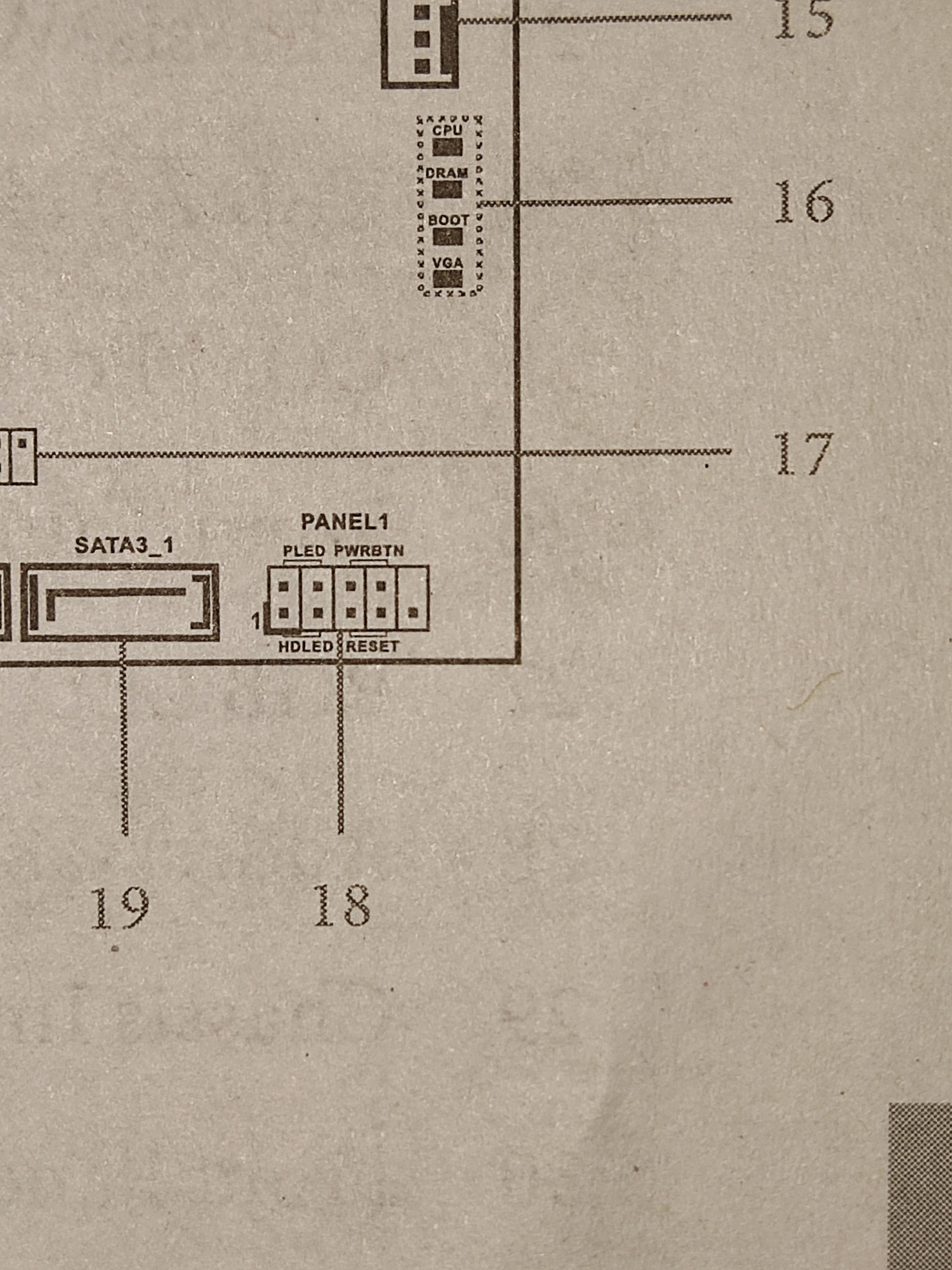

ich habe das ASRock B660 Pro RS und frage mich an welchen pin mein "Power Button Kabel" Verbunden werden muss.

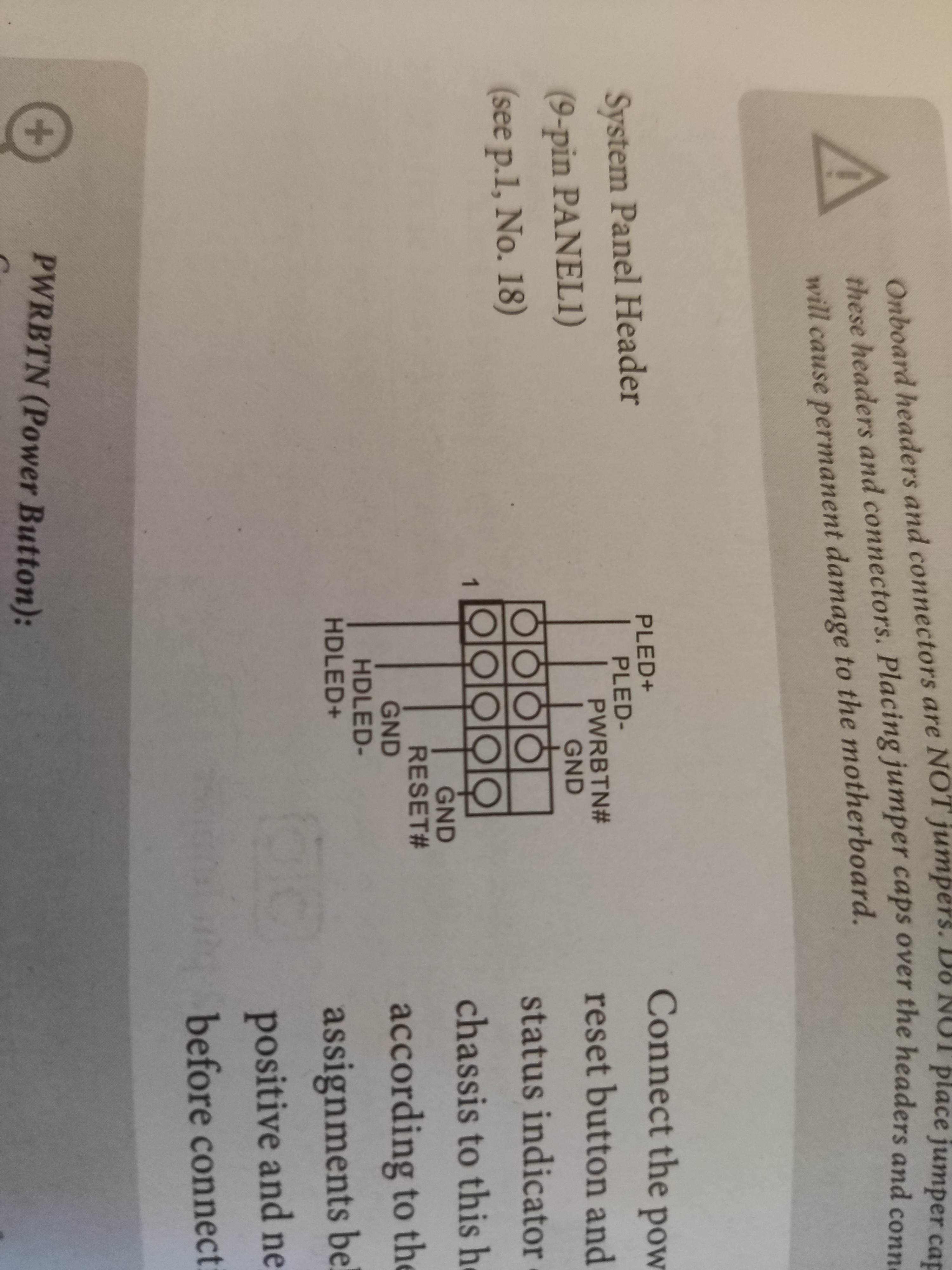

Zwei Bilder dazu sind im Anhang.

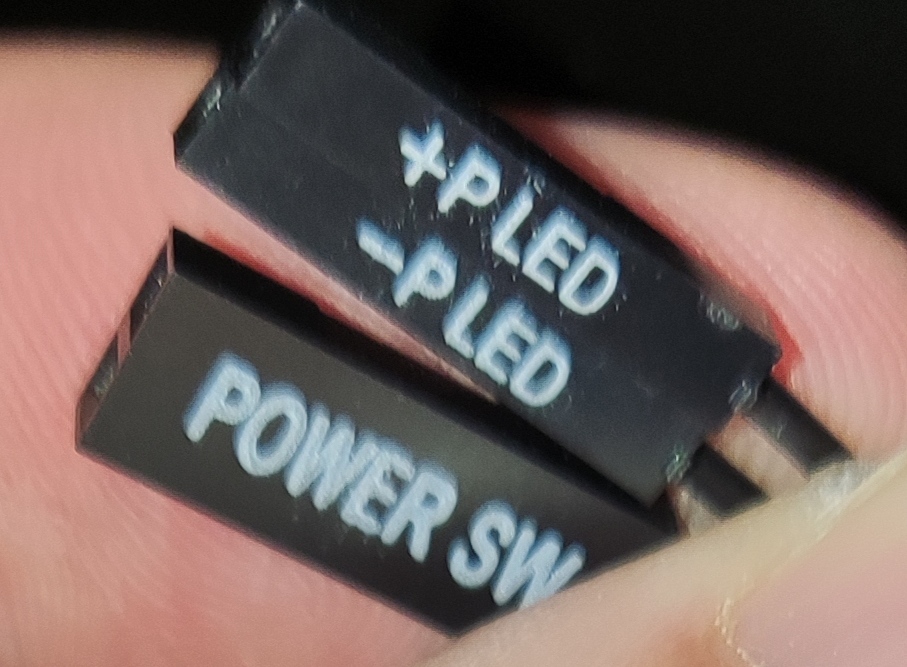

PLED+ und - sind klar.
Beim PowerBtn habe ich allerdings einen Zweieranschluss. Welche Seite davon muss auf den Pin "PowerBtn" und welche auf den Pin "GND"?

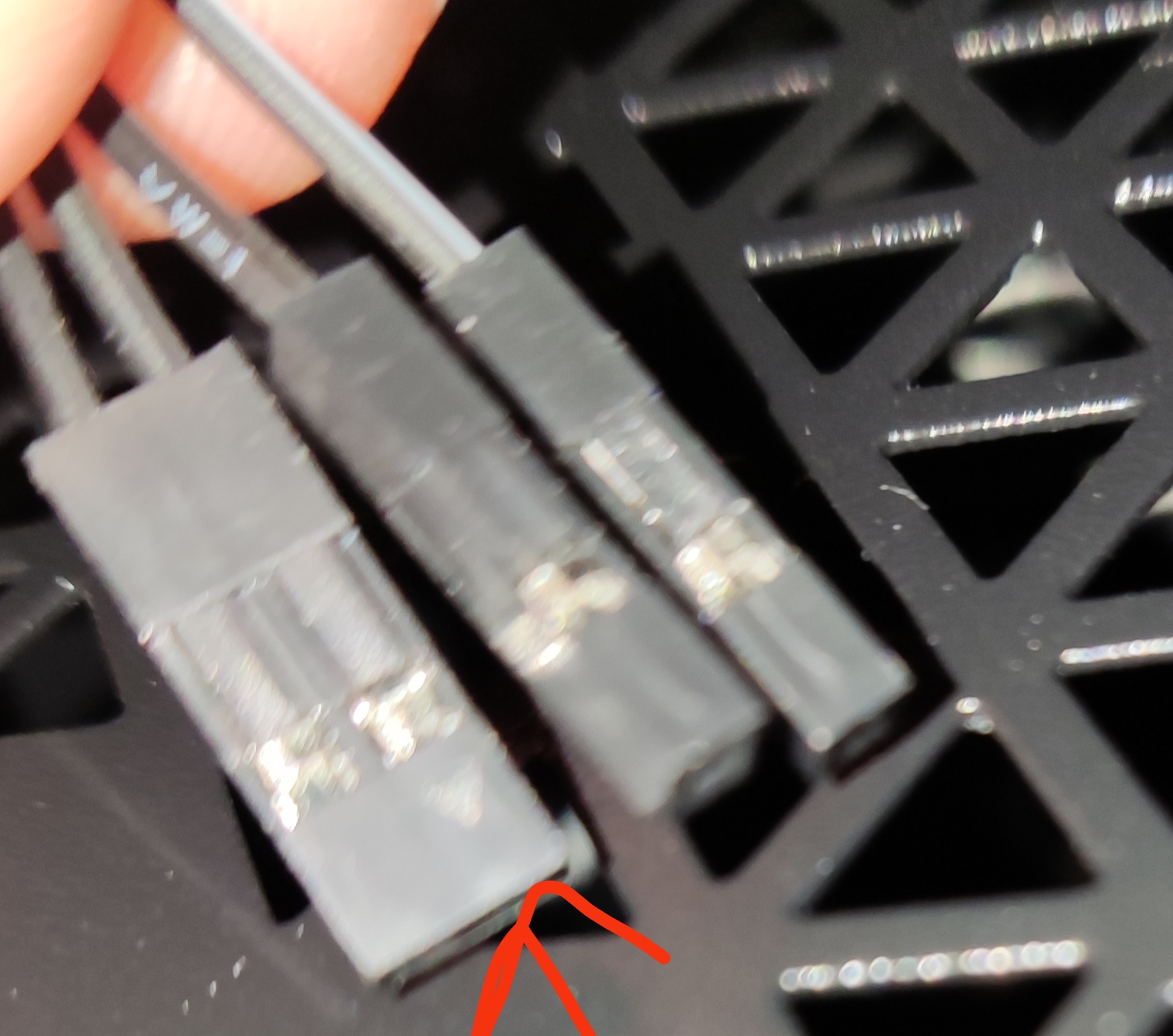

Mir ist aufgefallen das der Zweierstecker eine Markierung hat.

(Die Markierte Seite hatte ich eben auf der Seite des "PowerBtn" pins und mein PC spring nicht an. Versuche deshalb herrauszufinden woran es liegt.)

Mit freundlichen Grüßen,
Max

Ergänzung (11. Februar 2022)

Hier die Bilder



[DeadlyTear]

Beim Powerbutton ist die orientierung egal, da der einfach nur zwei Pins brückt. Da gibt es keine Polarität.
Sonst mach vielleicht mal ein Foto



[Maxterious]

Beim Powerbutton ist die orientierung egal, da der einfach nur zwei Pins brückt. Da gibt es keine Polarität

Achso okay. Also muss der Stecker dann auf die Pins PowerBtn und GND richtig? Was bedeutet GND eig in dem Fall?



[Incanus]

GrouND



[DeadlyTear]

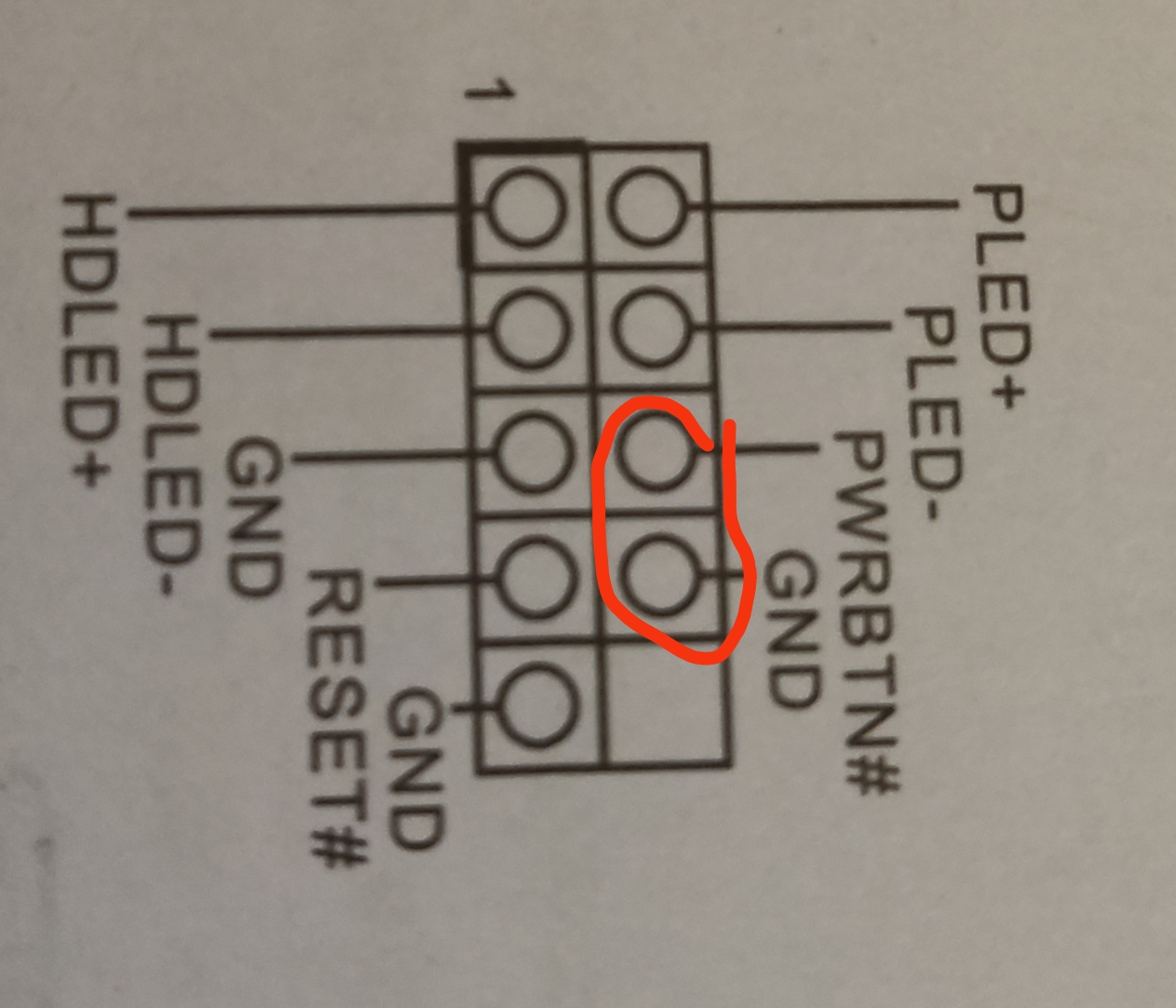

Der Stecker muss auf PWRBTN und den pin rechts daneben. Nicht auf den unter dem PWRBTN



[Maxterious]

Der Stecker muss auf PWRBTN und den pin rechts daneben. Nicht auf den unter dem PWRBTN

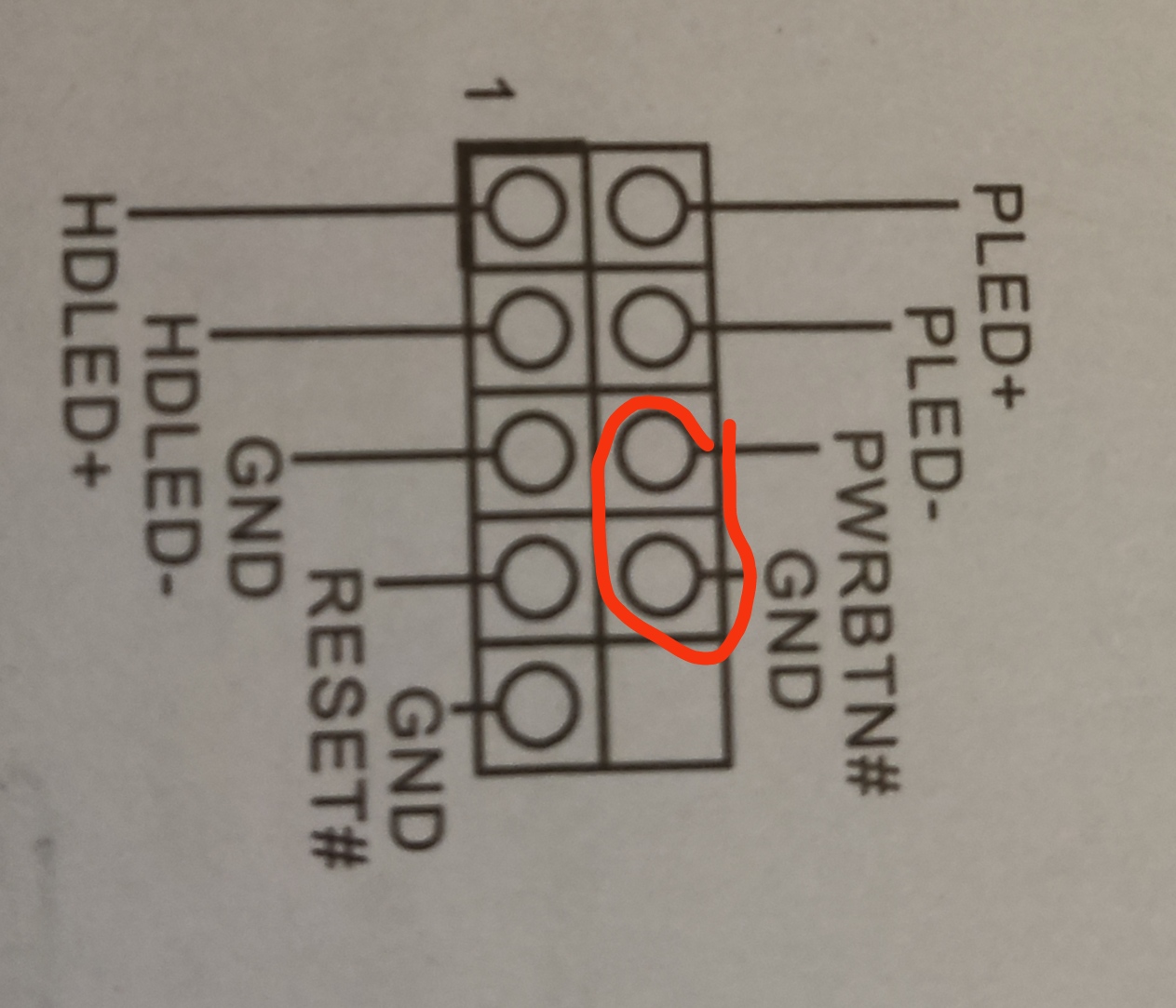

Okay, die im Anhang hatte ich vorher. Also war das schonmal richtig. Dann suche ich weiter warum er nicht startet



[JohnLoki]

Am Netzteil den Schalter von 0 auf I gestellt?
24Pin Stecker und 4/8Pin Stecker am Mainboard angeschlossen?
Steckdosenleiste angeschaltet?
Grafikkarte angeschlossen?

Ab Seite 45 die Anleitung auf deutsch
Handbuch



[Maxterious]

Am Netzteil den Schalter von 0 auf I gestellt?

Ja

24Pin Stecker und 4/8Pin Stecker am Mainboard angeschlossen?

Ja (Bin mir nicht ganz sicher, da es mein erstes Modulares Netzteil ist. Ich habe verbaut:
24 Pin für das MB.
Dann 2x4 Pin mit der Beschriftung PSU -> CPU in den 8 Pin ATX 12V Power Connector (Hoffe das ist richtig?)
Und 2x6 für die GPU.

Steckdosenleiste angeschaltet?

Ja

Grafikkarte angeschlossen?

Ja



[AdoK]

Abstandhalter sind im Gehäuse an genau den Stellen eingesetzt wo auch das Motherboard Löcher für die Befestigung via Schraube(n) auf dem Tray hat.

Ansonsten kann es zum Kurzschluss kommen und das System startet nicht.



[JohnLoki]

Eventuell könnte das Netzteil auch schon einen defekt haben, hier in diesem Thread ist gleich im ersten Post
ne Anleitung wie man das macht, wichtig alle anderen Kabel abstecken, nur den 24Pin und den Kaltgerätestecker für die Steckdose am Netzteil belassen.

Hier im Forum gibt es eine Helferliste gegebenfalls kommt einer bei dir aus der Ecke und steht dir vor Ort persönlich mit Rat&Tat zur Seite.



[Maxterious]

Abstandhalter sind im Gehäuse an genau den Stellen eingesetzt wo auch das Motherboard Löcher für die Befestigung via Schraube(n) auf dem Tray hat

Also ich bin der Meinung die waren bem Pure Base 500DX bereits vorinstalliert.

Ergänzung (11. Februar 2022)

Eventuell könnte das Netzteil auch schon einen defekt haben

Also eine "Active LED" auf dem Motherboard blinkt und teile der RGB Beleuchtung sind an. Also Strom muss irgendwie schon da sein.



[JohnLoki]

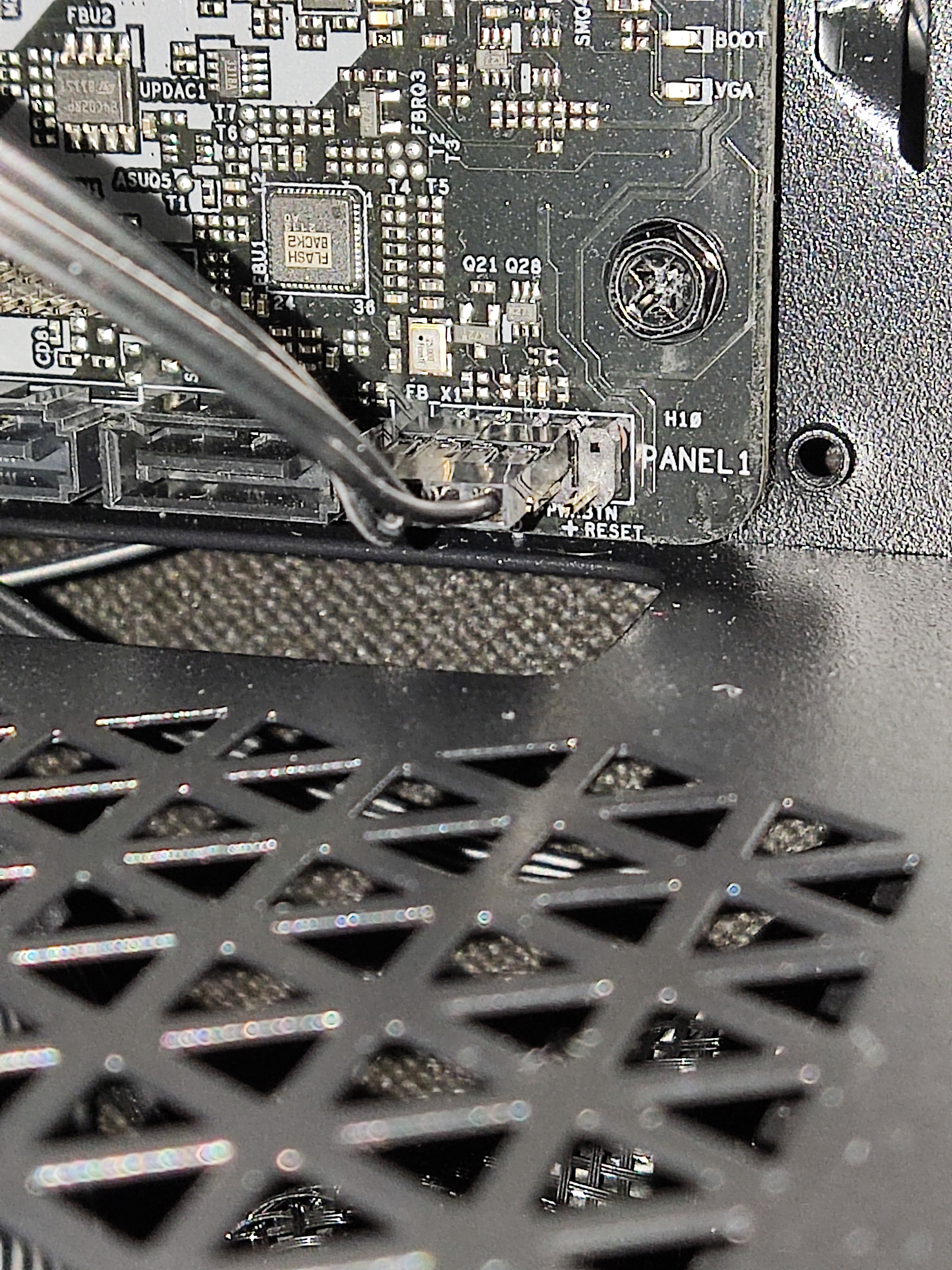

Dann wird wohl der Powerbutton noch nicht richtig angeschlossen sein, mach bitte mal ein Bild von dem eingesteckten Stecker an seiner Position auf dem Motherboard.



[Maxterious]

mach bitte mal ein Bild von dem eingesteckten Stecker an seiner Position auf dem Motherboard.

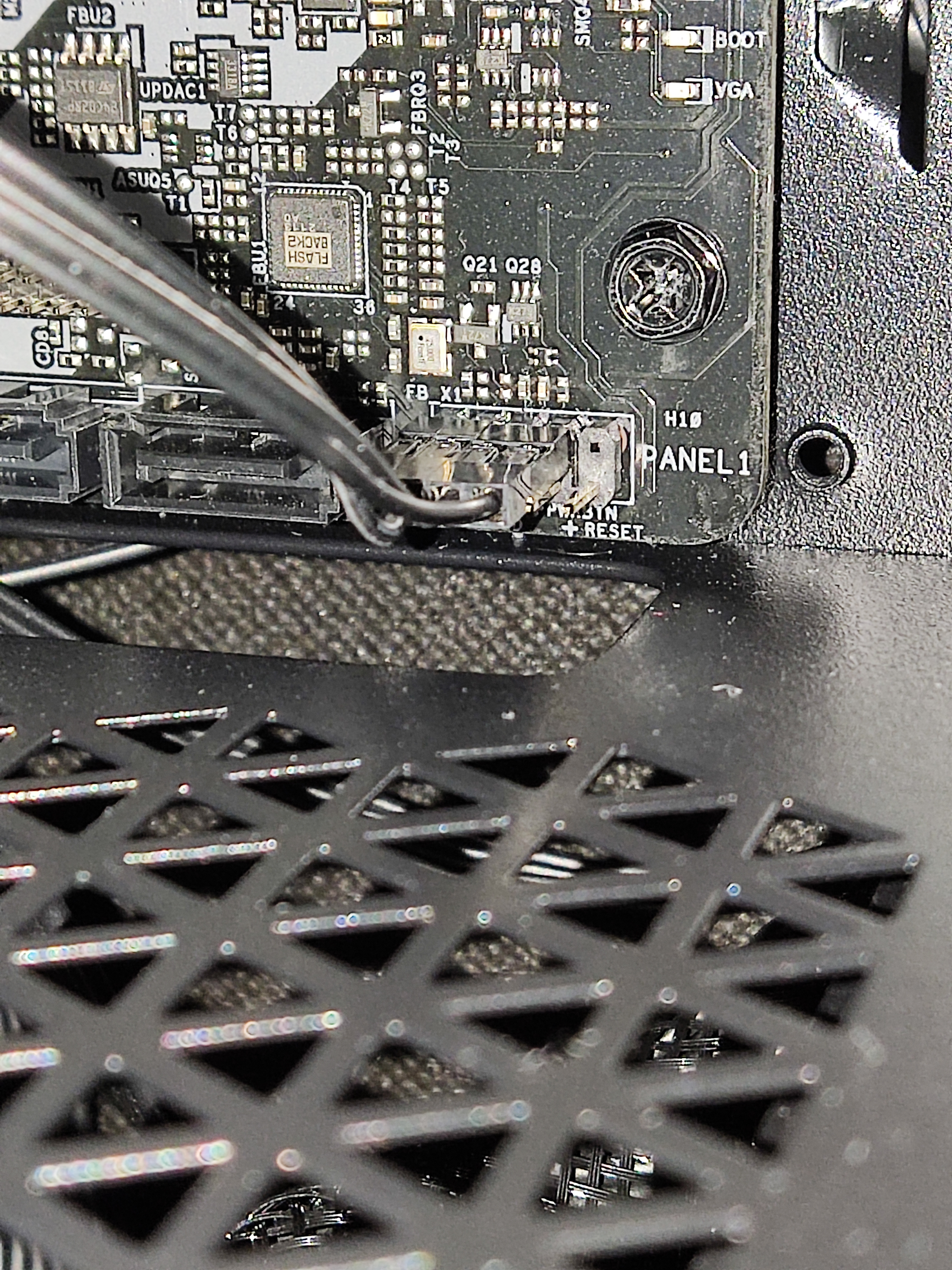

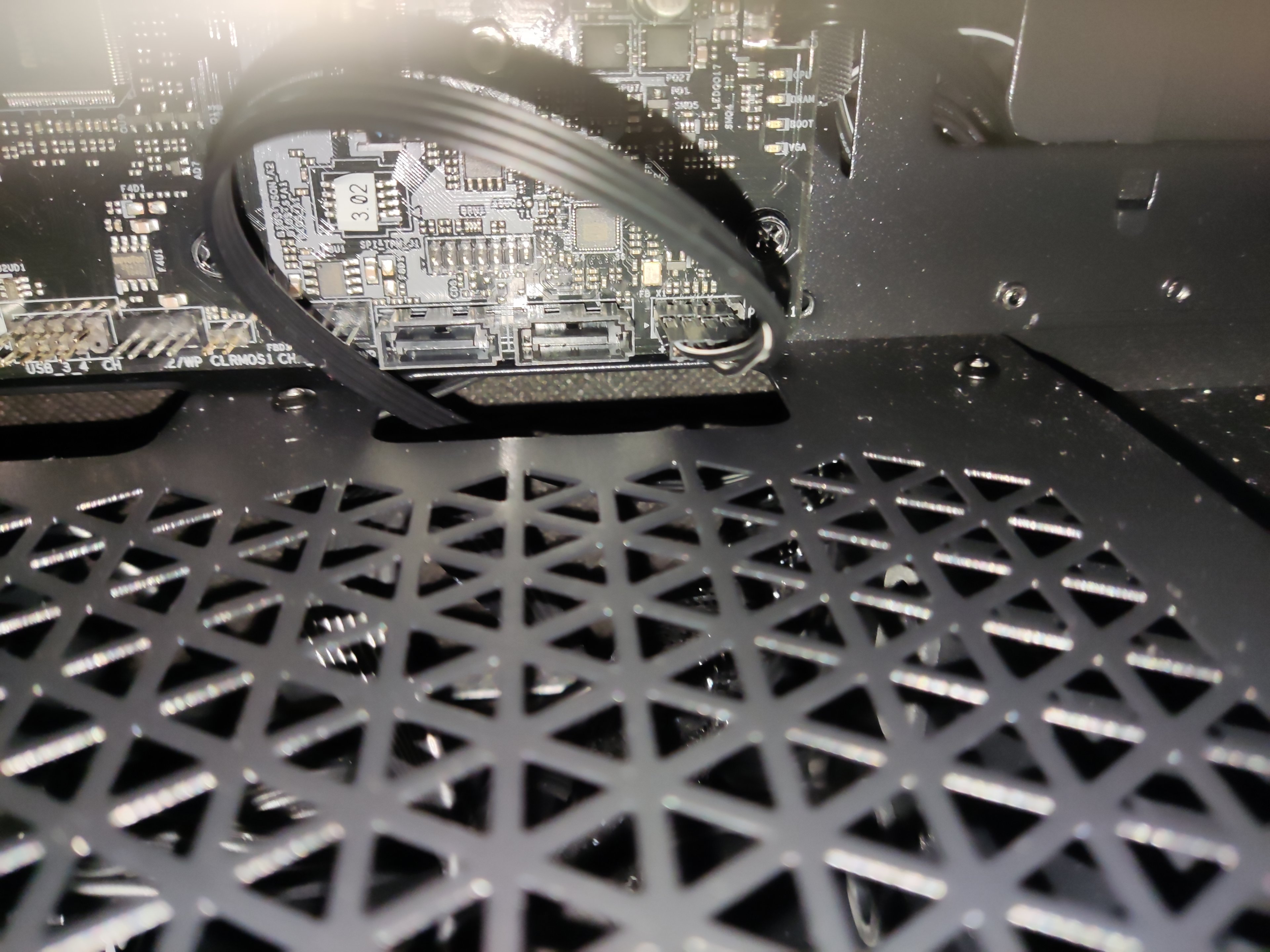

Gerne, sind im Anhang.

Ergänzung (11. Februar 2022)

Ich glaube das mein RAM evt. nicht vernünftig sitzt... aber dann hätte ich erwartet das er startet und dann piept oder sowas, oder?😅



[DeadlyTear]

Vielleicht hat ja auch der Power-Button einen weg.
Steck mal versuchsweise den Reset-Switch auf den Anschluss und versuche den als Startknopf



[JohnLoki]

Der Button steckt schon mal richtig. Wenn der Ram net richtig eingerastet ist kann das eine möglichkeit sein, Steckt der in dem 2+4 Slot feste drin? Also sind die Nasen richtig eingerastet?



[Maxterious]

Steck mal versuchsweise den Reset-Switch auf den Anschluss und versuche den als Startknopf

Ich glaube ich habe keinen Reset-Switch.
PLED+/- und der PowerBtn waren die einzigen.

Ergänzung (11. Februar 2022)

Wenn der Ram net richtig eingerastet ist kann das eine möglichkeit sein, Steckt der in dem 2+4 Slot feste drin? Also sind die Nasen richtig eingerastet?

Ich bin mir nicht ganz sicher ob der richtig eingerastet ist. Bei keinem MB kann man nur eine seite der RAM slots öffnen. Wenn ich den RAM dann installiere und der reinklickt, kann ich ihn auf der Seite die man nicht öffnen konnte einfach rausziehen. Also ist er evt. nicht richtig eingerastet?
Ich habe vorhin dazu auch schon einen Beitrag gemacht: https://www.computerbase.de/forum/threads/ich-bekommen-den-ram-nicht-installiert.2070543/
Aber anscheinend ist er nicht richtig drin.
Der RAM sollte ja eigentlich kein Hexenwerk sein, aber ich habe das Gefühl der passt einfacht nicht.
Und ja ist in Slot 2 und 4.



[JohnLoki]

Jip den hatte ich gesehen, in Post #16 hatte ich dir auch drauf geantwortet
In dem Post hatte ich dich auf die Helferliste aufmerksam gemacht, bin leider mit meinem
Ferndiagnosen Latein am Ende, sorry. Wie gesagt ich würde da mal schauen, ansonsten, schnapp dir den PC und geh damit zu Arlt z.b. die Mitarbeiter dort sind ebenfalls recht hilfsbereit.
Viel Erfolg!



[DeadlyTear]

Alternativ könntest du auch den Header für den Power-Button mal abziehen und die beiden Pins mit einem Schraubendreher brücken.
Startet der Rechner, dann ist der Power-Button nicht in Ordnung.
Startet der Rechner nicht, liegt das Problem woanders.



[Maxterious]

Jip den hatte ich gesehen, in Post #16 hatte ich dir auch drauf geantwortet

Stimmt sorry, habe ich gearde gesehen.
Nochmal kurz dazu: Wenn ich den RAM riegel erst auf der Seite ohne Kippbaren Hebel reindrücke, blockiert der Riegel wieder Mittig
Aber trotzdem vielen Dank, ich gucke mal weiter.



[DerBenni84]

Vorsicht auch bei "vorinstallierten" Abstandshaltern. Die muss man immer prüfen ob sie auch an den richtigen Stellen sitzen.
